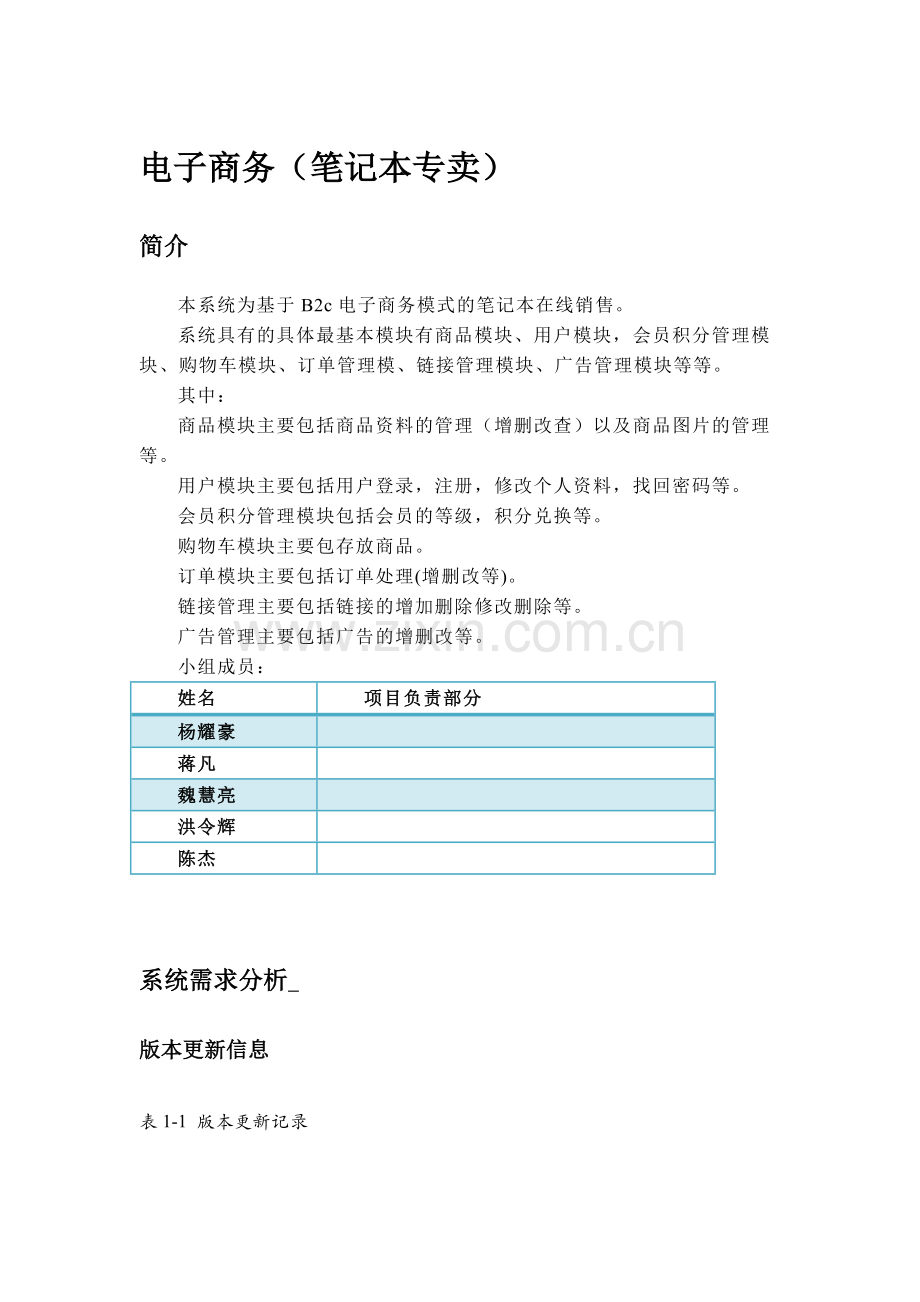

电子商务（笔记本专卖）
简介
本系统为基于B2c电子商务模式的笔记本在线销售。
系统具有的具体最基本模块有商品模块、用户模块，会员积分管理模块、购物车模块、订单管理模、链接管理模块、广告管理模块等等。
其中：
商品模块主要包括商品资料的管理（增删改查）以及商品图片的管理等。
用户模块主要包括用户登录，注册，修改个人资料，找回密码等。
会员积分管理模块包括会员的等级，积分兑换等。
购物车模块主要包存放商品。
订单模块主要包括订单处理(增删改等)。
链接管理主要包括链接的增加删除修改删除等。
广告管理主要包括广告的增删改等。
小组成员：
姓名
项目负责部分
杨耀豪

蒋凡

魏慧亮

洪令辉

陈杰

系统需求分析

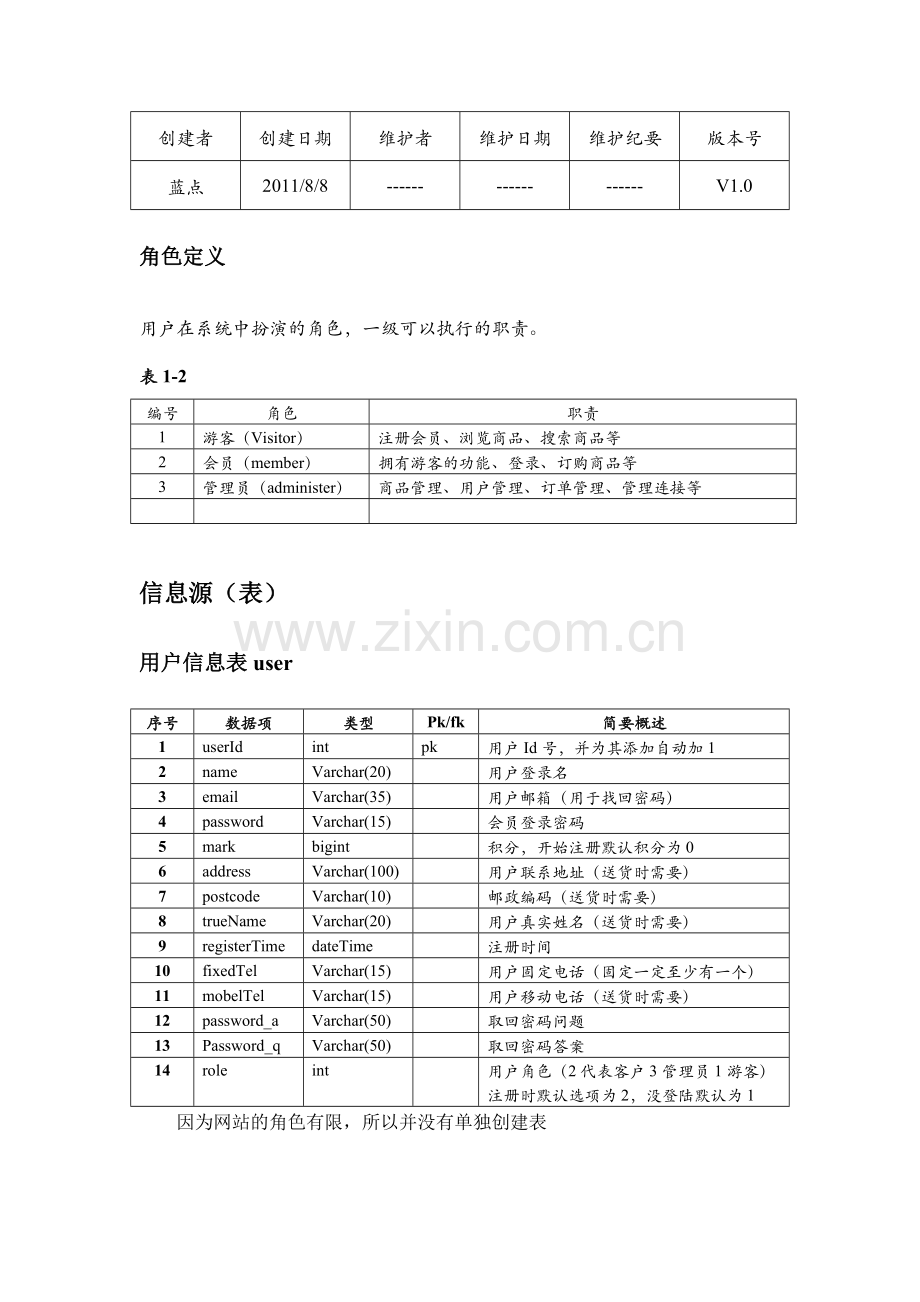

版本更新信息
表1-1 版本更新记录
创建者
创建日期
维护者
维护日期
维护纪要
版本号
蓝点
2011/8/8
------
------
------
V1.0
角色定义
用户在系统中扮演的角色，一级可以执行的职责。
表1-2
编号
角色
职责
1
游客（Visitor）
注册会员、浏览商品、搜索商品等
2
会员（member）
拥有游客的功能、登录、订购商品等
3
管理员（administer）
商品管理、用户管理、订单管理、管理连接等

信息源（表）
用户信息表user
序号
数据项
类型
Pk/fk
简要概述
1
userId
int
pk
用户Id号，并为其添加自动加1
2
name
Varchar(20)

用户登录名
3
email
Varchar(35)

用户邮箱（用于找回密码）
4
password
Varchar(15)

会员登录密码
5
mark
bigint

积分，开始注册默认积分为0
6
address
Varchar(100)

用户联系地址（送货时需要）
7
postcode
Varchar(10)

邮政编码（送货时需要）
8
trueName
Varchar(20)

用户真实姓名（送货时需要）
9
registerTime
dateTime

注册时间
10
fixedTel
Varchar(15)

用户固定电话（固定一定至少有一个）
11
mobelTel
Varchar(15)

用户移动电话（送货时需要）
12
password_a
Varchar(50)

取回密码问题
13
Password_q
Varchar(50)

取回密码答案
14
role
int

用户角色（2代表客户3管理员1游客）
注册时默认选项为2，没登陆默认为1
因为网站的角色有限，所以并没有单独创建表
权限表privilege
序号
数据项
类型
Pk/fk
简要概述
1
PrivilegeId
Int
pk
权限Id号，并为其添加自动加1
2
PriName
Varchar(20)

权限名称
3
PriLevel
int

菜单级别（1为一级菜单2为二级菜单）
4
Prisort
int

菜单项排序
5
FatherId
int

父菜单项默认为0

权限角色表role_privilege
序号
数据项
类型
Pk/fk
简要概述
1
Id
Int
pk
Id号，并为其添加自动加1
2
roleId
int
fk
角色Id
3
privilegeId
int
fk
权限Id

商品信息表product
序列号
数据项
类型
pk/fk
简要说明
1
productId
int
pk
商品id为其自动添加1
2
typeName
varchar(60)

商品名称
3
AfterService
varchar(80)

商品质保（即全国联保一年等信息）
4
addTime
dateTime

商品录入时间，默认为getDate()
5
Company
varchar(40)

商品生产公司/产地
7
onMarketTime
dateTime

商品上市日期(即商品的上产日期)
6
Weight
Numeric

商品重量
7
format
Varchar(100)

商品规格
8
GoodsSimple
Varchar(2000)

商品简介（填写商品的一些基本信息）
9
typeId
int
fk
商品类型
10
providerId
int
fk
供应商id
11
marketMoney
float

市场价
12
discountMoney
float

优惠价
13
saveMoney
float

节省价
14
addGrade
bigint

商品积分（购买商品获得的积分）
15
String

图片名称（文件配置图片大小、类型等的约束条件）
16
totalQuantity
int

商品总量
17
sellQuantity
int

商品销售量,新商品录入默认为0
18
surplusQuantity
int

商品剩余量，新商品录入默认为0
节省价和商品剩余量，看起来似乎数据库冗余，但想到要是程序处理时数据量比较大时，这样做性能更高点。
供应商表provider
序列号
数据项
类型
pk/fk
简要介绍
1
providerId
int
pk
供应商id,唯一标识为其自动添加1
2
name
varchar(30)

货物供应商商家名称
3
address
varchar(100)

商家地址
4
Email
Varchar(30)

电子邮件地址
5
mobilePhone
Varchar(15)

移动电话
6
fixedPhone
Varchar(15)

固定电话
7
connection
Varchar(20)

联系人
4
applyTime
datetime

申请时间默认为getDate()
5
SuccessTime
dateTime

供应商申请成功时间，初始默认为null。(当此项不为null为合法供应商，可卖此供应商的商品；为null则待网站管理员给予申请进行处理。)
商品类型表product_type
序列号
数据项
类型
pk/fk
简要介绍
1
typeId
int
pk
商品类型id,唯一标识为其自动添加1
2
typeName
Varchar(20)

商品类型名

订单表order
序列号
数据项
类型
pk/fk
简要介绍
1
orderId
int
pk
订单id唯一标识为其自动添加1
2
userId
int
fk
用户Id
3
payType
int

付款方式（1货到付款2网上银行）
4
totalMoney
float

订单总额
5
StatusId
Int
fk
订单状态（1已发货2待发货3缺货
4交易成功5不缺货需确认）
6
AddTime
dateTime

下单时间默认为getdate()

以上的付款方式和订单状态，因为数据量不大，用文件配置即可。

订单状态表
序列号
数据项
类型
pk/fk
简要介绍
1
StatusId
int
pk
唯一标识为其自动添加1
2
status
Varchar(30)

订单状态

商品与订单的关系表product_roder
序列号
数据项
类型
pk/fk
简要介绍
1
id
int
pk
唯一标示，无实际意义
2
orderId
int
fk
订单Id
3
productId
int
fk
商品Id
4
number
int

商品数量
系统功能分析
用例图
游客用例图

会员用例图

管理员用例图

用户登流程图

前台用户购物流程图

购物车流程图

搜索商品流程图

会员订单管理流程图

后台商品管理流程图

后台订单管理流程图
