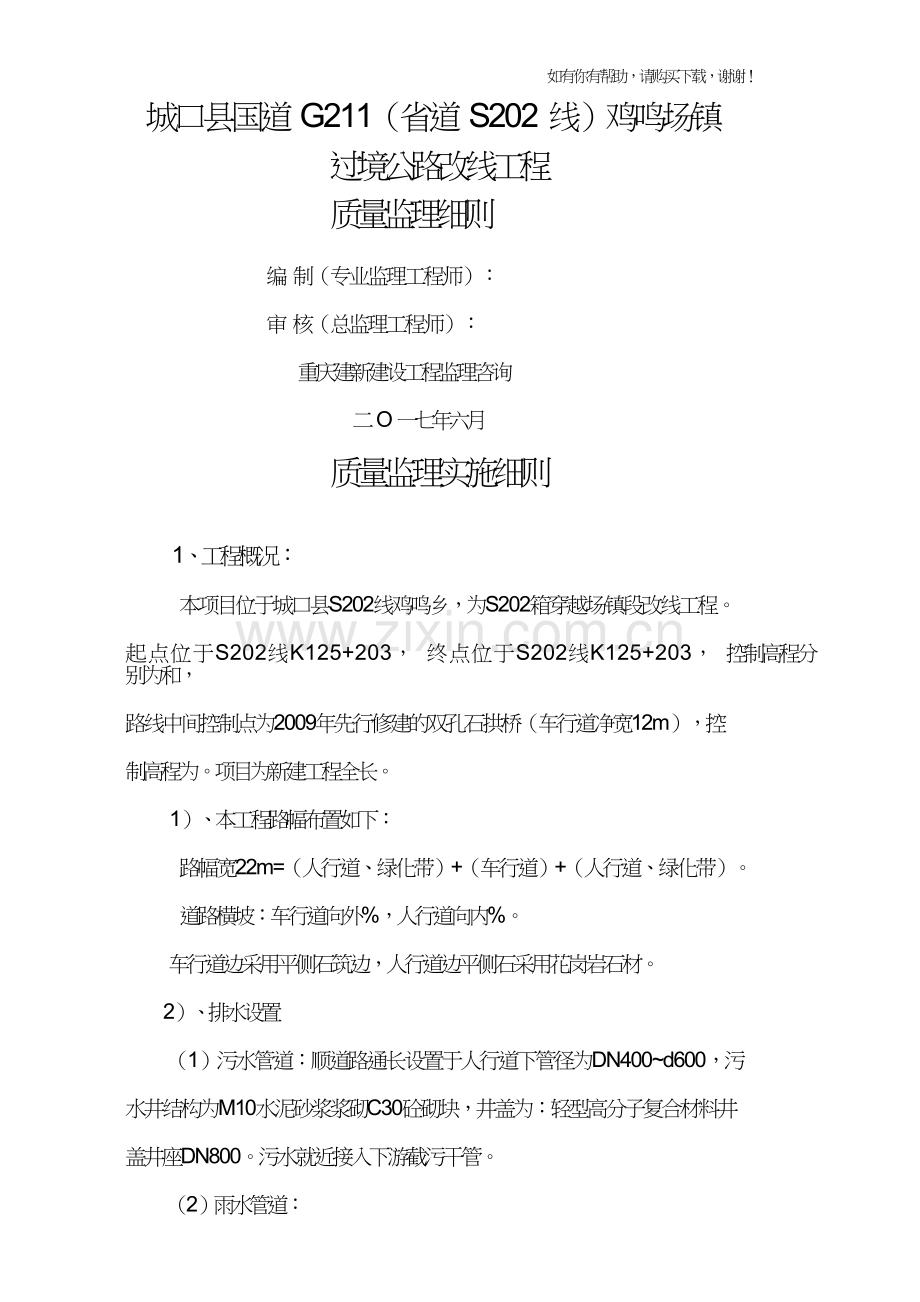

城口县国道 G211（省道 S202 线）鸡鸣场镇
过境公路改线工程
质量监理细则
编 制（专业监理工程师）：
审 核（总监理工程师）：
重庆建新建设工程监理咨询
二 O 一七年六月
质量监理实施细则
1、工程概况：
本项目位于城口县S202线鸡鸣乡，为S202箱穿越场镇段改线工程。
起点位于S202线K125+203， 终点位于S202线K125+203， 控制高程分别为和，
路线中间控制点为2009年先行修建的双孔石拱桥（车行道净宽12m），控
制高程为。项目为新建工程全长。
1）、本工程路幅布置如下：
路幅宽22m=（人行道、绿化带）+（车行道）+（人行道、绿化带）。
道路横坡：车行道向外%，人行道向内%。
车行道边采用平侧石筑边，人行道边平侧石采用花岗岩石材。
2）、排水设置
（1）污水管道：顺道路通长设置于人行道下管径为DN400~d600，污
水井结构为M10水泥砂浆浆砌C30砼砌块，井盖为：轻型高分子复合材料井
盖井座DN800。污水就近接入下游截污干管。
（2）雨水管道：
如有你有帮助，请购买下载，谢谢！
根据就近入河原则，收集路面及地块雨水，就近排入下游河道。顺道
路通长设置于人行道下。管径为DN300～DN800，雨水井结构为M10水泥砂
浆浆砌C30砼砌块，井盖为：轻型高分子复合材料井盖井座DN800，根据实
际情况沿途预留雨水支管。
3）、桥涵布置
K0+080处设置2*钢筋砼盖板涵，对先行修建的双孔石拱桥桥面进行改
造（属路面工程）。
4）、路面结构
车行道采用沥青砼路面，按城市主干道标准设计，沥青混凝土路面设
计使用年限为15年。路面结构设计按住房和城乡建设部《城镇道路路面设
计规范》CJJ169-2012执行。机动车道路面设计弯沉值为。
机动车道路面结构（总厚58cm）：
5cm AC-13C 细粒式沥青砼（SBS改性，掺抗剥落剂）
7cm AC-20C 中粒式沥青砼
22cm %水稳碎石基层
24cm 4%水稳碎石基层
沥青砼之间涂刷粘层油，若上、下两层连续摊铺可取消。
5）、人行道路面结构(总厚18cm)：
20x10x6cm 砼预制透水砖
2cm 水泥砂浆
10cm 水泥砼
6）、交通情况
如有你有帮助，请购买下载，谢谢！
本项目为新建项目可全封闭施工。
7）、路基
本项目工程主要以填方为主。
8）、路基防护
路基防护采用衡重式挡墙和路肩墙，均为C20片石砼浇筑。
2、编制依据：
《市政道路工程质量检验评定标准》JTGF80-2004；
《水泥混凝土路面施工及验收规范》JTG/T F30-2014；
《公路路面基层施工技术规范》JTJ034-2000；
《公路沥青路面施工技术规范》JTG F 40-2004；
《公路工程质量检验评定标准》JTGF801-2012；
《建设工程监理规范》GB50319-2013；
本工程监理规划；
本工程施工组织设计；
本工程设计图纸及有关技术文件等。
施工合同
3、项目特点及质量目标
工程特点：路基填方及防护工程量较大，同时也是本项目工程的重点
所在。
质量目标：优良工程标准
4、监理工作的流程
总监委派专业监理工程师
图纸消化、细则编写、细则交底
