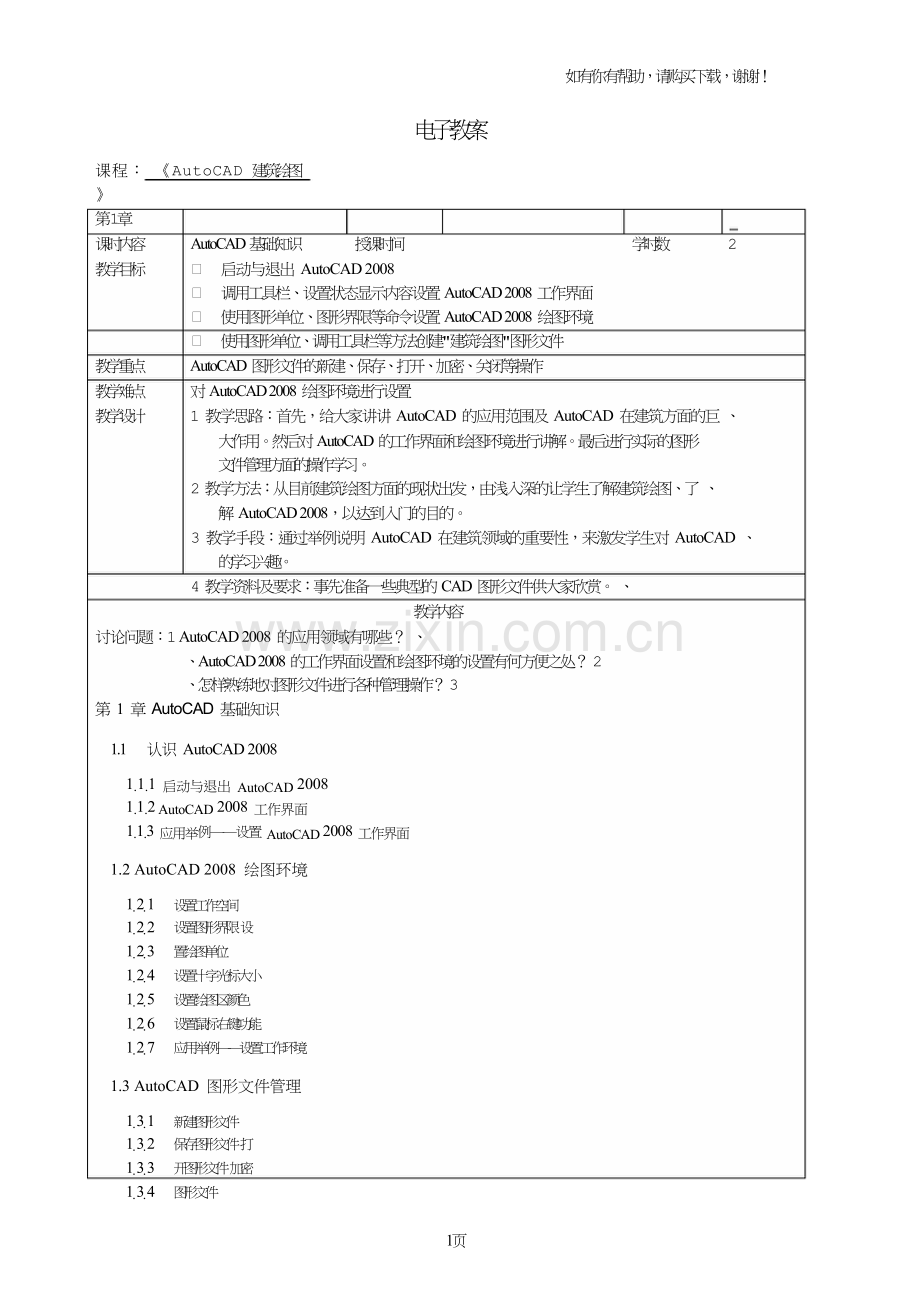

电子教案

课程： 《AutoCAD 建筑绘图》
第 1章
课时内容 AutoCAD 基础知识 授课时间 学时数 2
教学目标 þ 启动与退出 AutoCAD 2008
þ 调用工具栏、设置状态显示内容设置 AutoCAD 2008 工作界面
þ 使用图形单位、图形界限等命令设置 AutoCAD 2008 绘图环境
þ 使用图形单位、调用工具栏等方法创建"建筑绘图"图形文件
教学重点 AutoCAD 图形文件的新建、保存、打开、加密、关闭等操作
教学难点 对 AutoCAD 2008 绘图环境进行设置
教学设计 1 教学思路：首先，给大家讲讲 AutoCAD 的应用范围及 AutoCAD 在建筑方面的巨 、
大作用。然后对 AutoCAD 的工作界面和绘图环境进行讲解。最后进行实际的图形
文件管理方面的操作学习。
2 教学方法：从目前建筑绘图方面的现状出发，由浅入深的让学生了解建筑绘图、了 、
解 AutoCAD 2008，以达到入门的目的。
3 教学手段：通过举例说明 AutoCAD 在建筑领域的重要性，来激发学生对 AutoCAD 、
的学习兴趣。
4 教学资料及要求：事先准备一些典型的 CAD 图形文件供大家欣赏。 、
教学内容
讨论问题：1 AutoCAD 2008 的应用领域有哪些？ 、
、AutoCAD 2008 的工作界面设置和绘图环境的设置有何方便之处？ 2
、怎样熟练地对图形文件进行各种管理操作？ 3
第 1 章 AutoCAD 基础知识

1.1 认识 AutoCAD 2008

1.1.1 启动与退出 AutoCAD 2008
1.1.2 AutoCAD 2008 工作界面
1.1.3 应用举例——设置 AutoCAD 2008 工作界面

1.2 AutoCAD 2008 绘图环境

1. 2. 1
1. 2. 2 1. 2. 3 1. 2. 4 1. 2. 5 1. 2. 6 1. 2. 7


设置工作空间
设置图形界限 设置绘图单位
设置十字光标大小
设置绘图区颜色
设置鼠标右键功能
应用举例——设置工作环境

1.3 AutoCAD 图形文件管理

1. 3. 1
1. 3. 2 1. 3. 3 1. 3. 4


新建图形文件
保存图形文件 打开图形文件 加密图形文件

1页

1.3.5 关闭图形文件
1.3.6 应用举例——综合管理图形文件

1.4 上机及项目实训

1.4.1 设置绘图环境
1.4.2 设置工作环境

1.5 练习与提高
如有你有帮助，请购买下载，谢谢！

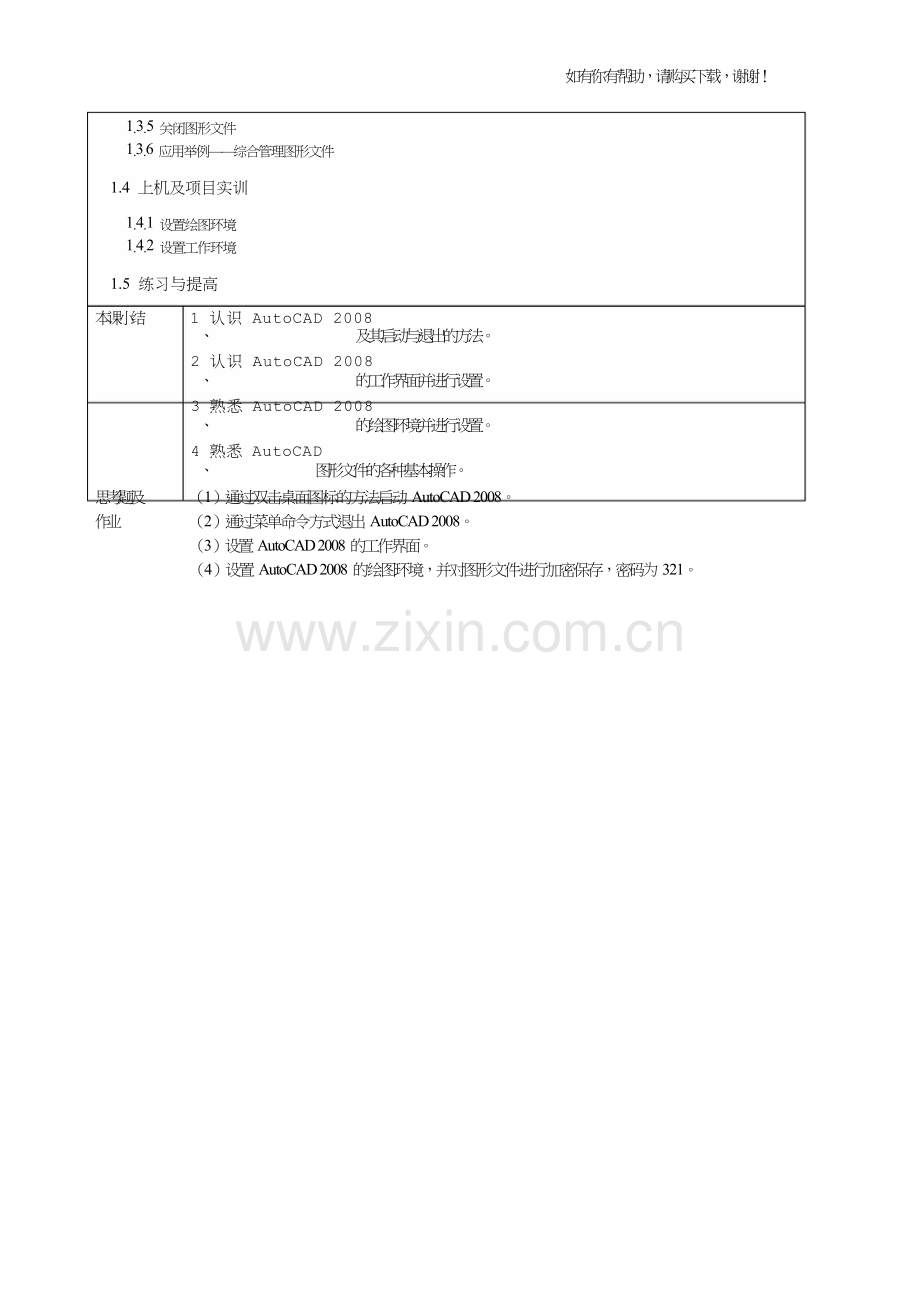

本课小结 1 认识 AutoCAD 2008
、 及其启动与退出的方法。
2 认识 AutoCAD 2008
、 的工作界面并进行设置。
3 熟悉 AutoCAD 2008
、 的绘图环境并进行设置。
4 熟悉 AutoCAD
、 图形文件的各种基本操作。
思考题及 （1）通过双击桌面图标的方法启动 AutoCAD 2008。
作业 （2）通过菜单命令方式退出 AutoCAD 2008。
（3）设置 AutoCAD 2008 的工作界面。
（4）设置 AutoCAD 2008 的绘图环境，并对图形文件进行加密保存，密码为 321。

2页

如有你有帮助，请购买下载，谢谢！

第 2章
课时内容 AutoCAD 基本操作 授课时间 学时数 1
教学目标 þ 掌握建筑绘图的基本常识
þ 以命令方式执行并绘制圆
þ 使用绝对直角坐标和相对极坐标方式绘制倾斜线
þ 使用直线命令并结合绝对直角坐标和相对直角坐标绘制建筑轮廓 þ 将图形进行打印预览操作
教学重点 AutoCAD 中命令的使用
教学难点 对 AutoCAD 中字体和线型的理解及应用
教学设计 1 教学思路：首先，为同学们讲解建筑绘图的基本常识。然后介绍 AutoCAD 命令在 、
建筑绘图中的方便之处，并进行具体讲解。最后介绍 AutoCAD 视图的调整及图形
的输出。
2 教学方法：为使大家对介绍 AutoCAD 2008 有一定的认识和了解，以达到入门的目 、
的，需让同学们对 AutoCAD 的基本操作引起重视，这关系到后面具体知识的理解
和操作。
3 教学手段：可以先让学生进行某些操作，如设置字体、执行某项命令、输出图形等， 、
在不知道这些操作的具体步骤或操作的意图时，再进行详细的介绍。
4 教学资料及要求：课前要求学生查阅一些 AutoCAD 命令、坐标等方面的资料。 、
教学内容
知识回顾：上一课时讲的 AutoCAD 2008 基础知识有那些，工作界面和绘图环境的区别和作用。
讨论问题：1 、建筑绘图的一般规定有哪些？
、AutoCAD 的命令怎么执行和退出？怎样重复使用命令？ 2
、坐标点有什么作用？怎样输入坐标？ 3
、调整视图显示有什么方便之处？怎样进行调整？ 4
、图形的输出方式有哪些？各有那些注意事项和技巧？ 5
第 2 章 AutoCAD 基本操作

2.1 建筑绘图基本常识

2.1.1 建筑绘图的一般规定
2.1.2 中文字体和线型

2.2 AutoCAD 命令的使用

2. 2. 1
2. 2. 2 2. 2. 3 2. 2. 4


执行命令
退出正在执行的命令
重复使用命令
应用举例——绘制圆

2.3 输入坐标点

2.3.1 认识坐标系
2.3.2 输入坐标
2.3.3 应用举例——绘制倾斜线

2.4 调整视图显示

2.4.1 缩放视图
