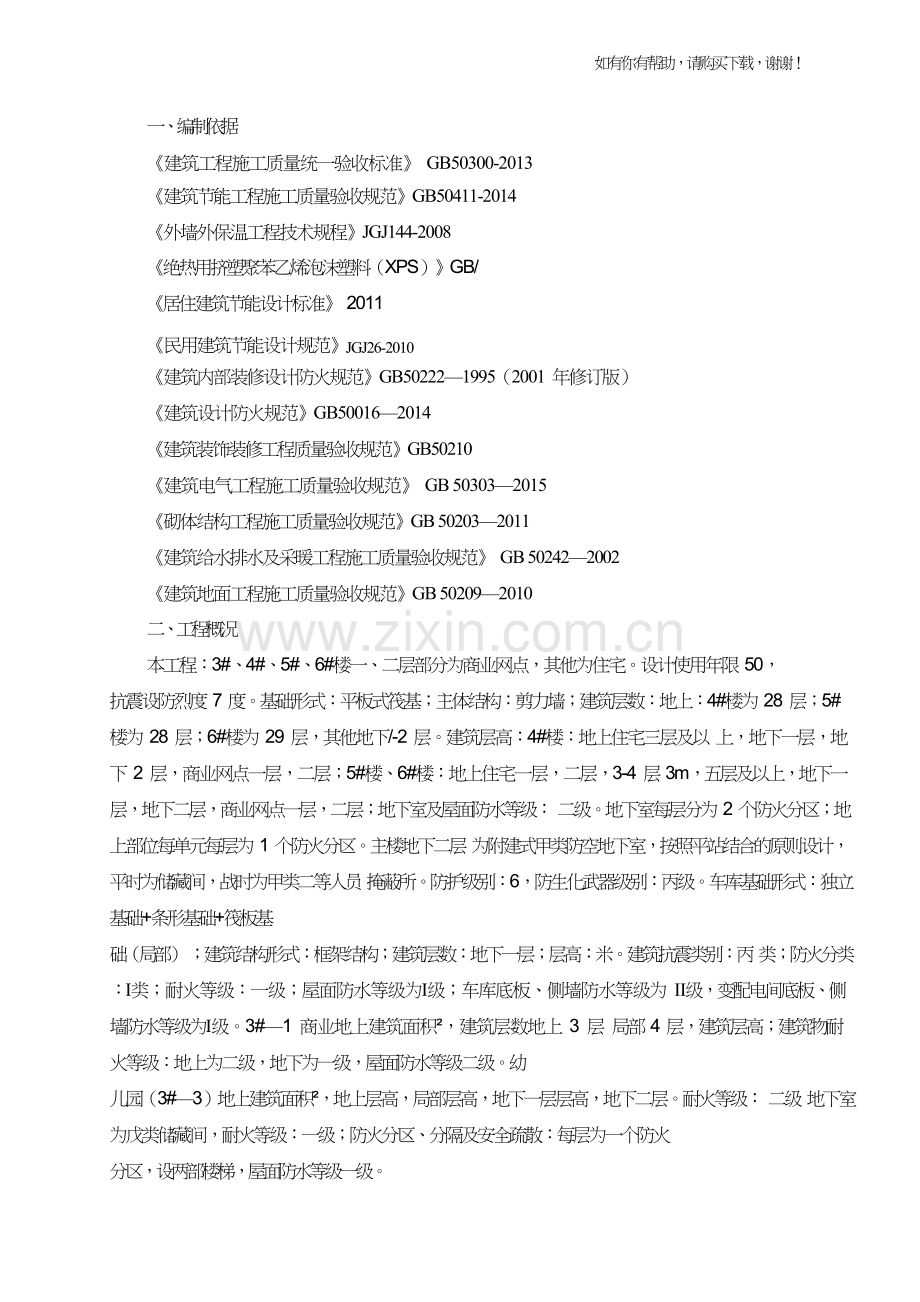

一、编制依据

《建筑工程施工质量统一验收标准》 GB50300-2013
《建筑节能工程施工质量验收规范》GB50411-2014
《外墙外保温工程技术规程》JGJ144-2008
《绝热用挤塑聚苯乙烯泡沫塑料（XPS）》GB/
《居住建筑节能设计标准》 2011

《民用建筑节能设计规范》JGJ26-2010
如有你有帮助，请购买下载，谢谢！

《建筑内部装修设计防火规范》GB50222—1995（2001 年修订版）
《建筑设计防火规范》GB50016—2014
《建筑装饰装修工程质量验收规范》GB50210
《建筑电气工程施工质量验收规范》 GB 50303—2015
《砌体结构工程施工质量验收规范》GB 50203—2011
《建筑给水排水及采暖工程施工质量验收规范》 GB 50242—2002
《建筑地面工程施工质量验收规范》GB 50209—2010
二、工程概况
本工程：3#、4#、5#、6#楼一、二层部分为商业网点，其他为住宅。设计使用年限 50，
抗震设防烈度 7 度。基础形式：平板式筏基；主体结构：剪力墙；建筑层数：地上：4#楼为 28 层；5#楼为 28 层；6#楼为 29 层，其他地下/-2 层。建筑层高：4#楼：地上住宅三层及以 上，地下一层，地下 2 层，商业网点一层，二层；5#楼、6#楼：地上住宅一层，二层，3-4 层 3m，五层及以上，地下一层，地下二层，商业网点一层，二层；地下室及屋面防水等级： 二级。地下室每层分为 2 个防火分区；地上部位每单元每层为 1 个防火分区。主楼地下二层 为附建式甲类防空地下室，按照平站结合的原则设计，平时为储藏间，战时为甲类二等人员 掩蔽所。防护级别：6，防生化武器级别：丙级。车库基础形式：独立基础+条形基础+筏板基
础（局部） ；建筑结构形式：框架结构；建筑层数：地下一层；层高：米。建筑抗震类别：丙 类；防火分类：I类；耐火等级：一级；屋面防水等级为I级；车库底板、侧墙防水等级为 Ⅱ级，变配电间底板、侧墙防水等级为I级。3#—1 商业地上建筑面积²，建筑层数地上 3 层 局部 4 层，建筑层高；建筑物耐火等级：地上为二级，地下为一级，屋面防水等级二级。幼
儿园（3#—3）地上建筑面积²，地上层高，局部层高，地下一层层高，地下二层。耐火等级： 二级 地下室为戊类储藏间，耐火等级：一级；防火分区、分隔及安全疏散：每层为一个防火
分区，设两部楼梯，屋面防水等级一级。

如有你有帮助，请购买下载，谢谢！

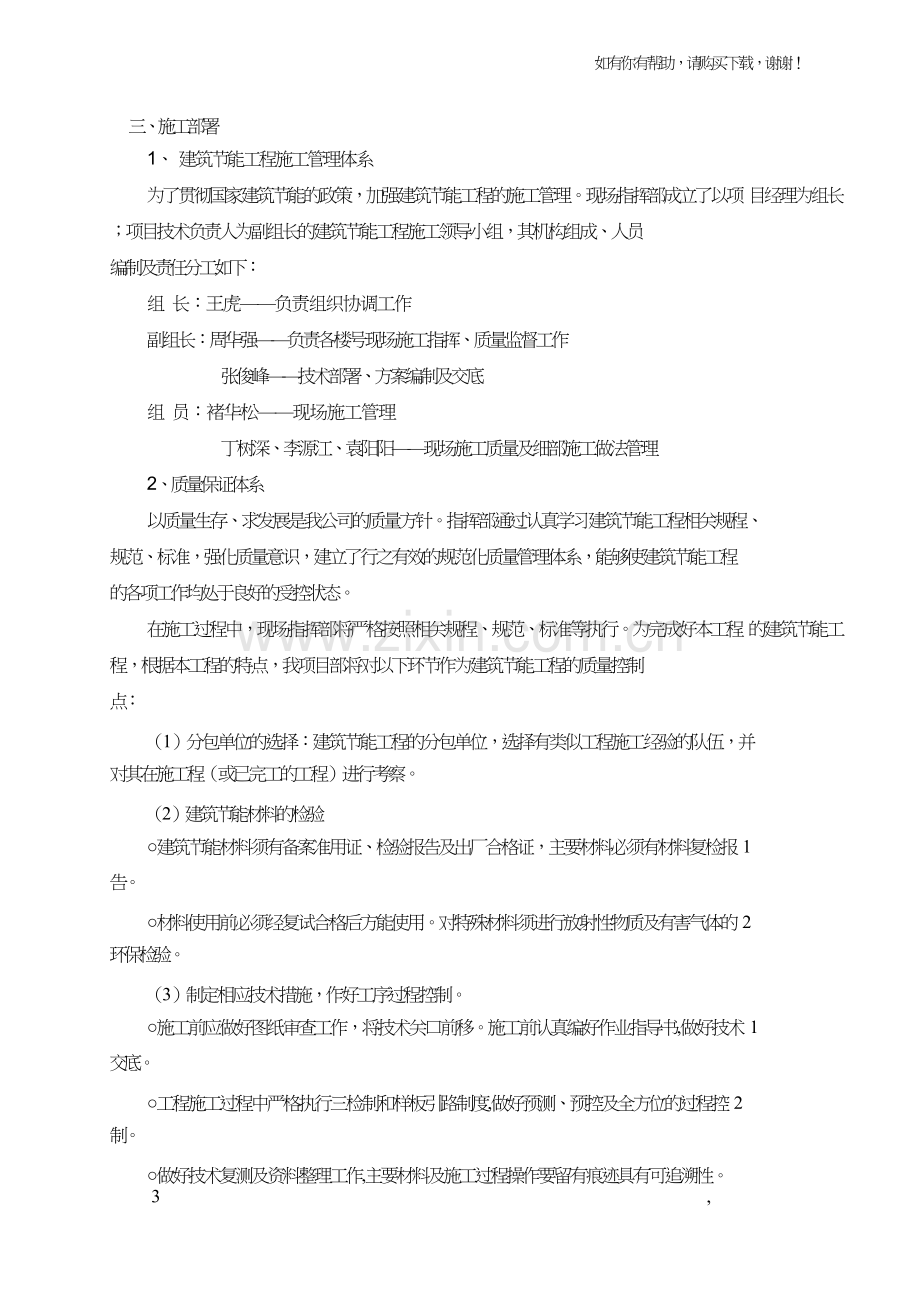

三、施工部署
1、 建筑节能工程施工管理体系
为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。现场指挥部成立了以项 目经理为组长；项目技术负责人为副组长的建筑节能工程施工领导小组，其机构组成、人员
编制及责任分工如下：
组 长：王虎——负责组织协调工作
副组长：周华强——负责各楼号现场施工指挥、质量监督工作
张俊峰——技术部署、方案编制及交底
组 员：褚华松——现场施工管理
丁树深、李源江、袁阳阳——现场施工质量及细部施工做法管理
2、质量保证体系
以质量生存、求发展是我公司的质量方针。指挥部通过认真学习建筑节能工程相关规程、
规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程
的各项工作均处于良好的受控状态。
在施工过程中，现场指挥部将严格按照相关规程、规范、标准等执行。为完成好本工程 的建筑节能工程，根据本工程的特点，我项目部将对以下环节作为建筑节能工程的质量控制
点：

（1）分包单位的选择：建筑节能工程的分包单位，选择有类似工程施工经验的队伍，并
对其在施工程（或已完工的工程）进行考察。

（2）建筑节能材料的检验
○建筑节能材料须有备案准用证、检验报告及出厂合格证，主要材料必须有材料复检报 1
告。

○材料使用前必须经复试合格后方能使用。对特殊材料须进行放射性物质及有害气体的 2
环保检验。

（3）制定相应技术措施，作好工序过程控制。
○施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书,做好技术 1
交底。

○工程施工过程中严格执行三检制和样板引路制度,做好预测、预控及全方位的过程控 2
制。

○做好技术复测及资料整理工作,主要材料及施工过程操作要留有痕迹具有可追溯性。
3 ,

如有你有帮助，请购买下载，谢谢！

○对关键部位及特殊工序要责任到人，从"人、机、料、法、环"五个方面进行控制。 4
○做好各专业接口及预留预埋的专业检查。 5
3、本工程采用的建筑节能措施主要有：
（1）墙体节能工程：
3#~6#楼及幼儿园填充墙使用材料为加气混凝土砌块；
3#—1 商业及裙房商业外墙采用 50 厚、幼儿园外墙采用 60 厚；
南、北外墙采用 60（70）厚挤塑聚苯板保温,平均传热系数 K 为（）w/(㎡·k)；
东、西山墙采用 80 厚挤塑聚苯板保温,平均传热系数 K 为（）/(㎡·k)；
南、北外墙采用 60 厚挤塑聚苯板保温,平均传热系数 K 为(㎡·k)； 东、西山墙采用 80 厚挤塑聚苯板保温,平均传热系数 K 为(㎡·k)；
东、西、南、北采用 60 厚挤塑聚苯板保温,平均传热系数 K 为(㎡·k)； 东、西、南、北采用 50 厚挤塑聚苯板保温,平均传热系数 K 为(㎡·k)；
挤塑聚苯板：干密度为 30kg/m ,燃烧性能级别为 B2 级。与公共走廊相邻的用户房间隔墙
外抹 10 厚 FTC 保温砂浆, 传热系数 K 为 w/(㎡·k);分户墙两侧各抹 10 厚 FTC 保温砂浆,5 厚
抗裂砂浆，传热系数(㎡·k)。
（2）门窗节能工程：
窗的传热系数 w/(㎡·k)。
4#、5#、6#、3#—1 商业及裙房商业、幼儿园建筑体形系数；
户门采用防盗、保温门，传热系数 K 为 w/(㎡·k)；
阳台门下部门芯板采用 35 厚挤塑聚苯复合门芯板，传热系数 K 为(㎡·k)；
外窗（南向）采用塑钢框、中空玻璃(6+12+6)窗,窗墙面积比； 外窗（北向）采用塑钢框、中空玻璃(6+12+6)窗,窗墙面积比； 外窗（东向）采用塑钢框、中空玻璃(6+12+6)窗,窗墙面积比； 外窗（西向）采用塑钢框、中空玻璃(6+12+6)窗,窗墙面积比；
窗户的南、北、东、西、南向飘窗传热系数 、、 、、 w/(㎡·k)。
外窗（南向）采用 60 系列断桥铝合金 low—E 中空玻璃(6low—E+12A+6)窗,窗墙面积比； 外窗（北向）采用 60 系列断桥铝合金 low—E 中空玻璃(6low—E+12A+6)窗,窗墙面积比； 外窗（东向）采用 60 系列断桥铝合金 low—E 中空玻璃(6low—E+12A+6)窗,窗墙面积比； 外窗（西向）采用 60 系列断桥铝合金 low—E 中空玻璃(6low—E+12A+6)窗,窗墙面积比；
外窗（南向）采用塑钢框、中空玻璃(6+12A+6)窗,窗墙面积比；
