cloudfoundry多节点部署.doc

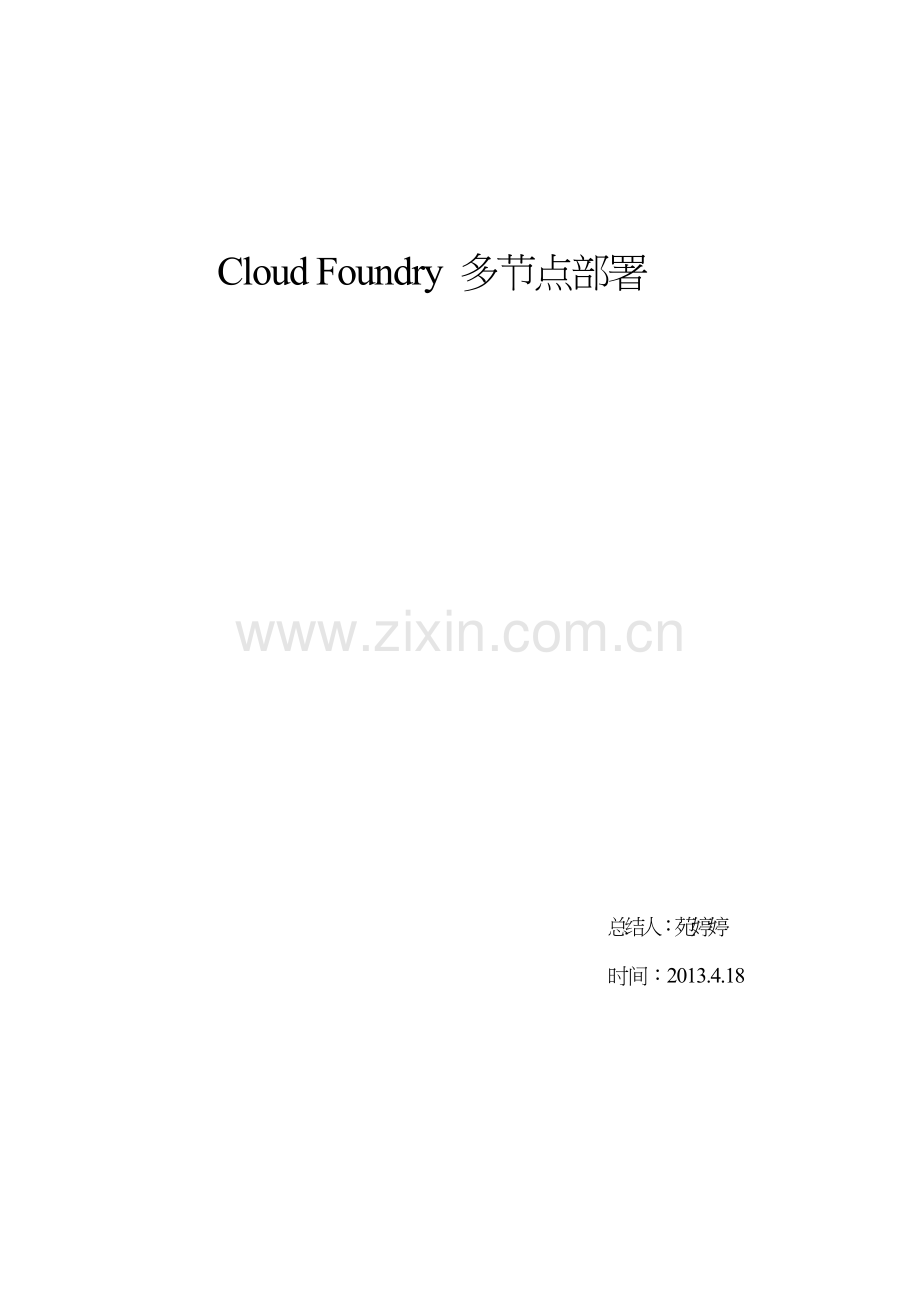

Cloud Foundry 多节点部署

总结人：苑婷婷

时间：2013.4.18

目录

1. cloudfoundry 概念介绍 .........................................................................................................3
1.1. 服务的 gateway 和 node 有什么区别.............................................................................. 4 2. 背景 ....................................................................................................................................... 5 3. 安装 ....................................................................................................................................... 5
3.1. 系统安装........................................................................................................................... 5
3.2. 安装 ssh ............................................................................................................................ 54. 多节点部署............................................................................................................................ 6
4.1. cfcontroller 节点部署步骤 ................................................................................................6 4.2. Dea 部署 ..........................................................................................................................13 4.3. Service 部署..................................................................................................................... 14 4.4. 其他两个 Dea 节点部署 ................................................................................................ 16 4.5. 问题总结......................................................................................................................... 16
4.5.1. 网络问题............................................................................................................... 16 4.5.2. 版本问题............................................................................................................... 16 4.5.3. 重新启动服务....................................................................................................... 16
5. 多节点安装检验.................................................................................................................. 16 5.1. 启动所有节点................................................................................................................. 17 5.2. vmc 的安装...................................................................................................................... 17 5.3. 系统配置......................................................................................................................... 17 5.4. 查看信息及 vmc 简单命令 ............................................................................................ 17 5.5. 上传应用......................................................................................................................... 21 5.6. 创建和绑定服务............................................................................................................. 22 5.7. 用户管理......................................................................................................................... 23 5.8. 测试问题总结：............................................................................................................. 23
5.8.1. Staging Application Erro....................................................................................... 23 5.8.2. Running 不成功(Health 为 0%) .......................................................................... 25 5.8.3. 多个 dea 怎么能负载平衡 ...................................................................................26 5.8.4. 绑定服务时，ruby 路径错误............................................................................... 26

Cloud Foundry 多节点部署

1. cloudfoundry 概念介绍

Cloudfoundry 的组件、用途及其安装节点如表 1 所示。

表 1 组件表
组件名称 说明 安装节点

nats

cloud_controller

ccdb
uaa
NATS 是 Cloud Foundry 的消息总 172.18.2.21：cfcontroller
线。它是 Cloud Foundry 中的核心
组件之一。
cloud_controller 负 责 控 制 Cloud 172.18.2.21：cfcontroller
Foundry 的 所 有 组 件 。 Cloud Foundry 最核心的控制大脑。它接受
各个组件和 Client 的请求进行处理，
然后通过 NATS 向相应的组件发送 指令，要求其执行。在源码中 Node 接收到如 provision 这样的请求，这 些请求是由 Cloud Controller 发送给 Gateway，Gateway 经过负载均衡后
再向 Node 发出。
"ccdb"是 Cloud Controller 的数据库。 172.18.2.21：cfcontroller
uaa 用于进行用户身份验证和授权。 172.18.2.21：cfcontroller

uaadb

stager

router

health_manager
uaadb 是用来存储用户信息的数据
库。
stager 这个作业负责将用户应用程
序的源代码及所有必需包打包。暂
存完成后，便会将该应用程序传递
给 dea 加以执行。
用 于 将 用 户 的 请 求 路 由 到 Cloud
Foundry 中的正确目标位置。
负责监视所有用户的应用程序的运
行状况。
172.18.2.21：cfcontroller

172.18.2.21：cfcontroller

172.18.2.21：cfcontroller

172.18.2.21：cfcontroller

dea "dea"： Droplet Execution Agent 的简 172.18.2.20：cfdea
写形式。所有用户的应用程序都在 172.18.2.9：mydea01
dea 中执行。APP 运行的容器 172.18.2.10：mydea02

mysql_node
mysql_gateway mongodb_node
mongodb_gateway
redis_node
redis_gateway
这些全都是给 Cloud Foundry 提供 172.18.2.21：cfcontroller
服务的。每项服务都有一个负责置 172.18.2.22：service
备资源的节点。对应的网关位于
cloud_controller 与服务节点之间，
担当每项服务的管理功能。
