滨州医学院北校区改扩建工程

建筑节能监理实施细则

项目监理机构（章）：　　　　　　　　
专业监理工程师： 董景刚
总监理工程师：　　 安明利　　　　
日 期：　　2014年9月15日

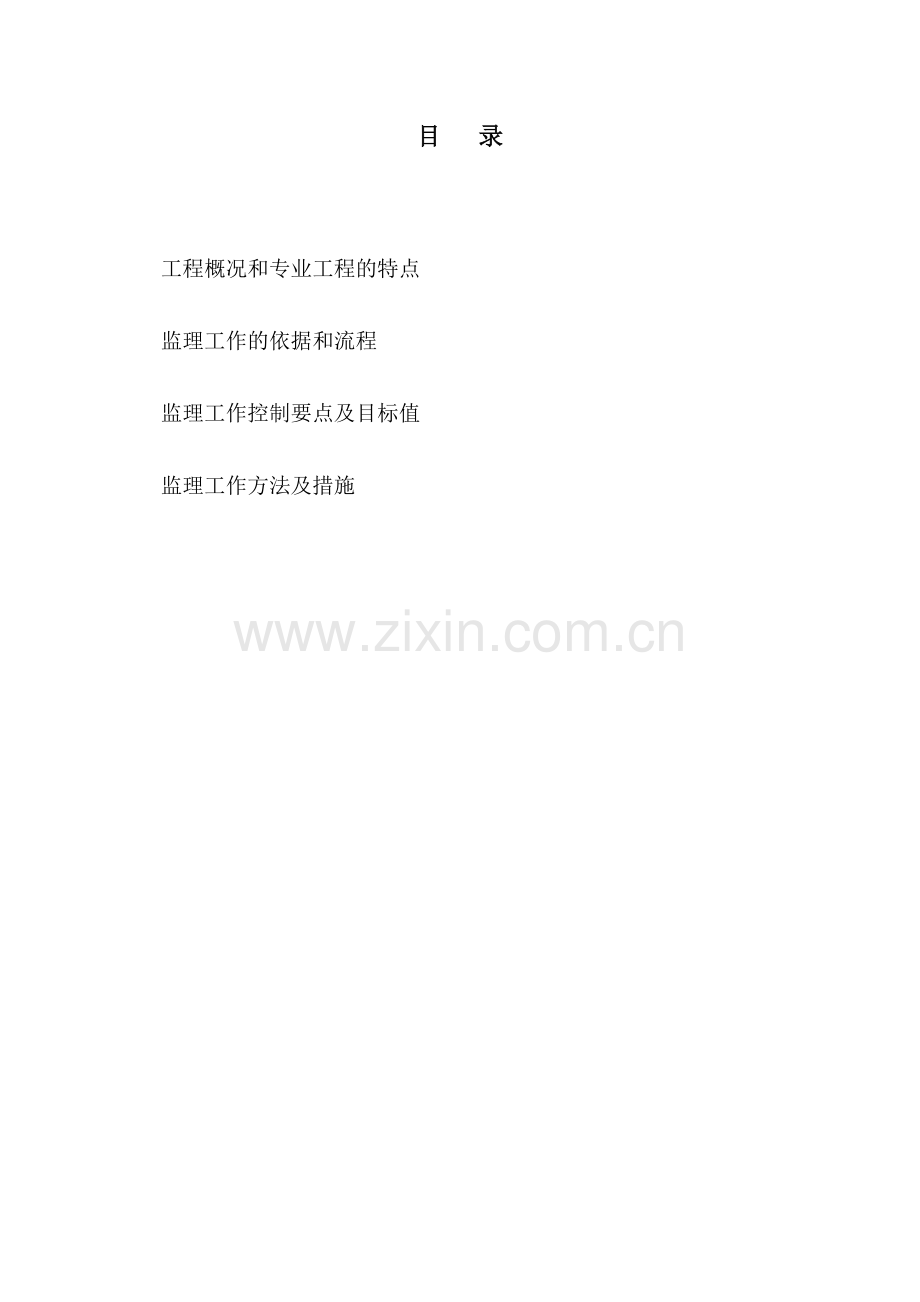

目 录

工程概况和专业工程的特点
监理工作的依据和流程
监理工作控制要点及目标值
监理工作方法及措施

一、本项目建筑工程节能概况及特点
1.1本项目节能概况：
1. 工程名称：滨州医学院北校区改扩建工程
2. 建设地点：黄河三路以北渤海九路以东
3. 总建筑面积：38475.31平方米
4. 结构类型：框架结构
5. 工程外墙保温采用的类型：STP保温板
6. 屋面的保温形式：聚氨酯发泡保温
7. 门窗的保温形式：
8. 其它保温形式：
1.2项目建筑节能质量控制特点、难点
1.2.1 建筑节能质量控制的特点主要如下：
1. 强制性：国家已发布《建筑节能工程施工质量验收规范》GB50411-2014、建筑节能设计标准、材料标准等一系列规范标准，已将建筑节能情况作为工程评优的重要内容，同时加大了节能标准实施的监管力度，因此建筑节能的质量控制有鲜明的强制性。
2. 系统性：建筑节能是一个庞大的系统工程，从规划到设计、再到施工、监理每个环节都有节能要求；
3. 相关性：建设单位、设计单位、施工单位、监理单位、施工图审查机构、工程检测机构等各参建单位均应严格执行建筑节能法规、规范和技术标准履行合同约定义务，并依法对建筑工程节能质量负责。
4. 差异性：建筑节能受结构类型、质量要求、施工方法等因素的影响，还受自然条件的影响，因此在建筑节能质量的控制上有一定的差异性，主要体现在：节能建筑物的墙体、门窗、屋面和地面的工程质量上、围护结构外墙的质量以及供热采暖和空气调节、配电与照明、监测与控制工程等方面在设计、施工质量控制的差异性。
二、节能方面的监理依据：
2.1 经批准的本项目《监理规划》。
2.2 经建筑节能专项审查合格的设计文件。
2.3 经批准的建筑施工组织设计。
2.4 适用于本项目建筑节能工程施工监理的相关现行法律法规、标准规范如下。
1. 民用建筑节能条例 国务院令第530号
2. 公共机构节能条例 国务院令第531号
3. 山东省建筑节能管理办法
4. 采暖通风和空气调节设计规范 GB50019-2012
5. 建筑照明设计标准 GB50034-2013
6. 民用建筑热工设计规范 GB50176-2002
7. 公共建筑节能设计标准 GB50189-2015
8. 民用建筑节能设计标准 JGJ26-2010
9. 夏热冬暖地区居住建筑节能设计标准 JGJ75-2013
10. 既有采暖居住建筑节能改造技术规程 JGJ129-2006
11. 采暖居住建筑节能检验标准 JGJ132-2001
12. 夏热冬冷地区居住建筑节能设计标准 JGJ134-2013
13. 建筑给水排水与采暖工程施工质量验收规程 GB50242-2002
14. 通风与空调工程施工质量验收规程 GB50243-2002
15. 民用建筑太阳能热水系统应用技术规范 GB50364-2005
16. 地源热泵系统工程技术规范 GB50366-2005
17. 住宅建筑规范 GB50368-2013
18. 建筑节能工程施工质量验收规范 GB50411-2014
19. 太阳能供热采暖工程技术规范 GB50495-2009
20. 节能监测技术通则 GB/T15316-2009
21. 建筑保温砂浆 GB/T20473-2006
22. 建筑外窗气密性分级及检测方法 GB/T7107-2008
23. 建筑外窗水密性分级及检测方法 GB/T7108-2002
24. 建筑外窗保温性能分级及检测方法 GB/T8484-2008
25. 喷涂聚氨酯硬泡体保温材料 JC/T998-2006
26. 采暖散热器散热量测定方法 GB/T 13754-2008
27. 外墙外保温工程技术规程 JGJ144-2004
28. 公共建筑节能改造技术规范 JGJ176-2009
29. 铸铁采暖散热器 GB19913-2005
30. 建筑节能工程施工质量验收规程 DGJ32/J19-2014
31. 水泥基复合保温砂浆建筑保温系统技术规程 DGJ32/J22-2006
32. 民用建筑节能工程现场热工性能检测标准 DGJ32/J23-2006
33. 混凝土复合保温砌块（砖）非承重自保温系统应用技术规程 DGJ32/TJ85-2009
34. 太阳能光伏与建筑一体化应用技术规程 DGJ32/J87-2009
35. 建筑外遮阳工程质量验收规程 DGJ32/TJ88-2009
36. 建筑太阳能热水系统工程检测与评定标准 DGJ32/TJ90-2009
37. 地源热泵系统工程技术规程 DGJ32/TJ89-2009
38. 山东省民用建筑热环境与节能设计标准 DB32/478-2012
39. 山东省居住建筑热环境和节能设计标准 DGJ32/J71-2012
40. 保温装饰板外墙外保温系统应用技术规程 DGJ32/TJ86-2010
三、建筑节能工程监理工作流程
3.1监理工作流程图：
1、节能施工阶段监理程序
2、节能施工方案审核程序
3、分包单位资格审核监理工作程序
4、原材料、构配件及设备签认程序
5、隐蔽工程、分部分项工程签认程序
6、施工阶段质量控制流程图

1、节能施工阶段监理程序

组建监理班子进驻施工现场
组织召开监理工作交底会
设计方案节能措施审查
设计图纸节能措施审查
保温、节能施工方案审查
保温节能材料验收
保温节能工序验收
保温节能分项、分部验收
组织工程初验
协助建设单位组织竣工验收
进入保修阶段
编制项目监理规划和实施细则
编制设计方案节能建设
编制设计图纸节能建设
签署审查意见
签署审查意见
签署审查意见
签署审查意见
编制工程质量评估报告
提交监理资料
施工阶段监理总结

2、节能施工方案审核程序

节能施工方案申报
承包方

向施工方询问和落实主要问题

项目监理组会审

重要问题与业主、设计协商

提出修改意见
节能施工方案审批
总监理工程师

将批件返回承包方并送业主

节能专项方案实施

3、分包单位资格审核监理工作程序

分包单位资质报审
承包方

监理工程师审查分包单位的报审资料：
1、分包单位的资质证书；
2、分包单位的业绩证明；
3、分包单位的安全生产许可证；
4、分包单位的项目班子；
5、其它

报请业主批准
不批准，另选分包单位

总监理工程师签发同意对分包单位的报审

承包方与分包方签订分包合同

分包方进入工地施工

4、原材料、构配件及设备签认程序
施工单位填报《建筑材料报验单》
施工单位填报《进场设备报验单》

原材料、构配件及设备不能进场

监理工程师

对影响使用功能和感官的原材料、构配件及设备进行质量预控
签认原材料、构配件及设备的质量

不同意

签认《建筑材料报验单》签认《进场设备报验单》
结果

签认《建筑材料报验单》签认《进场设备报验单》

监理单位现场检查质量

施工单位在指定部位使用

5、隐蔽工程、分部分项工程签认程序
施工单位
可以进入下一道工序
不能进行下一道工序

分部、分项工程质量评定完成，自评合格
隐蔽、分部、分项验收记录签认完成
质量保证资料齐全、合格

施工单位填《工程报验单》报监理单位

监理工程师

检查分部、分项工程质量是否合格
检查质量保证资料是否符合要求
检查隐蔽工程、分部、分项工程是否完成

合格：签认《工程检查认可书》
不合格：签认《不合格工程通知》

6、施工阶段质量控制流程图

分部分项工程完工后

施工单位自检

施工单位整改
填写《工程报验单》

监理工程师质量抽检

监理签署《工程报验单》

进入下一道工序

四、监理工作控制要点及目标值
4.1 本项目建筑节能工程质量目标确定
根据监理合同、承包合同要求，本项目建筑节能工程质量目标确定为：合格 。
本项目建筑节能分部工程所包含的各分项工程及主要验收内容如下：
序号
分项工程
主要验收内容
1
墙体节能工程
主体结构基层；保温材料；饰面层等
2
门窗节能工程
门；窗；玻璃；遮阳设施等
3
屋面节能工程
基层；保温隔热层；保护层；防水层；面层等
4
地面节能工程
基层；保温层；保护层；面层等
5
采暖节能工程
系统制式；暖气片；阀门与仪表；热力入口装置；保温材料；调试等
6
通风与空调节能工程
系统制式；通风与空调设备；阀门与仪表；绝热材料；调试等
7
空调与采暖系统的冷热源及管网节能工程
系统制式；冷热源设备；辅助设备；管网；阀门与仪表；绝热；保温材料；调试等
8
配电与照明节能工程
低压配电电源；照明光源、灯具；附属装置；控制功能；调试等
9
监测与控制节能工程
冷、热原系统的监测控制系统；空调水系统的监测控制系统；通风与空调系统的监测控制系统；监测与计量装置；供配电的监测控制系统；照明自动控制系统；综合控制系统等
4.2 本项目建筑节能工程主要分项工程监理控制要点
4.2.1 墙体节能工程
(1)主体结构完成后进行施工的墙体节能工程，应在基层质量验收合格后施工，施工过程中应及时进行质量检查、隐蔽工程验收和检验批验收，施工完成后应进行墙体节能分项工程验收。与主体结构同时施工的墙体节能工程，应与主体结构一同验收。
(2) 墙体节能工程当采用外保温定型产品或成套技术时，其型式检验报告中应包括安全性和耐候性检验。
(3)墙体节能工程应对下列部位或内容进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料：
a.保温层附着的基层及其表面处理；
b.保温层粘结或固定；
c.锚固件；
d.增强网铺设；
e.墙体热桥部位处理；
f.预制保温板或预制保温墙板的板缝及构造节点；
g.现场喷涂或浇筑有机类保温材料的界面；
h.被封闭的保温材料厚度；
i.保温隔热砌块填充墙体。
(4)墙体节能工程的保温材料在施工过程中应采取防潮、防水等保护措施。
(5)墙体节能工程验收的检验批划分应符合下列规定：
a.采用相同材料、工艺和施工做法的墙面，每500～1000m2面积划分为一个检验批，不足500m2也为一个检验批。
b.检验批的划分也可根据与施工流程相一致且方便施工与验收的原则，由施工单位与监理（建设）单位共同商定。
4.2.1.1STP保温板外墙保温系统
1、STP超薄绝热板外墙外保温施工技术方案，由具备相应资质的公司施工，施工人员应经过培训并经考核合格。
2、STP超薄绝热板外墙外保温工程的施工应在基层施工质量验收合格后进行。施工前基层墙体应进行整体找平处理，基层墙体垂直度偏差应符合表1.2的规定。
表1.2墙体基面允许尺寸偏差
墙体类型
项目
允许偏差mm
检验方法
砌体工程
墙面垂直度
每层
≤5
2m托线板检查
全高
≤10m
≤10
经纬仪或吊线、
钢尺检查
＞10m
≤20
表面平整度
≤5
2m靠尺和塞尺检查
混凝土
工程
墙面垂直度
层高
≤5m
≤10
经纬仪或吊线、
钢尺检查
＞5m
≤20
全高
H/1000且≤30
2m托线板检查
表面平整度
≤8
2m靠尺和塞尺检查
1.3 基层表面应清洁、无油污、脱模剂等妨碍粘结的附着物，凸起、空鼓和疏松部位应踢除并找平，找平层应于墙体粘结牢固，不得有脱层、空鼓、裂缝，面层不得有粉化、起皮、爆灰等现象。
1.4 STP超薄绝热板外墙外保温工程施工前，外门窗洞口应通过验收，洞口尺寸、位置应符合设计要求和质量要求，门窗框或辅框、伸出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、联结件应安装完毕，并按外保温系统厚度留出间隙。
1.5 STP超薄绝热板外墙外保温工程所用材料应该统一分类存放于仓库内，并设有专人管理。
1.6 STP超薄绝热板外墙外保温工程施工期间及完工后24h内，基层及环境空气温度应不低于5℃。夏季应避免阳光暴晒，在5级以上大风天气和雨天不得施工。
1.7 STP超薄绝热板外墙外保温工程施工前应做样板墙，经确认后方可施工。
1.8 外保温工程完工后应做好成品保护，在墙体附近不得进行电焊、气焊操作，不得用重物碰撞、挤靠墙面，严禁在墙体上钉钉、凿洞等对墙面的破坏。
2主要施工机具
2.1 主要施工设备：电动搅拌机、冲击钻、电动切割机等。
2.2 主要施工工具：不锈钢抹子、多用刀、灰浆托板、拉线、弹线墨盒、钢丝刷子、毛辊等。
3施工工序
3.1系统施工工序
基层处理——水泥砂浆找平——弹线、分格——STP保温板背后抹胶粘剂——粘贴STP保温板——接缝处理——抹第一道抹面胶浆——铺贴耐碱玻璃纤维网格布——抹第二道抹面胶浆——验收。
3.2系统施工要点（STP）
（1） 施工时首先确立横向及竖向的基准线，然后根据基准线在待贴的墙面上按照建设单位、设计单位、监理单位确认的外立面排版设计图进行弹线，弹出保温板的排列图。每个楼层在适当位置挂水平线，以控制板材的垂直度和平整度。大阳角要求挂基准钢线，照距离放线，建议采用红外线进行水平及竖直放线施工。
（2） 胶粘剂的配制于使用
1） 应严格按供应商提供的配比和制作工艺在现场进行。
2） 每次配制不得过多，视不同环境温度条件控制在3h内或按产品说明书中规定的时间内用完。
（3） 涂料饰面层时采用点框或条粘法，涂胶粘贴面积不小于50%;面砖饰面层时采用满粘法。保湿板由下至上沿水平线进行粘贴施工，先贴阴阳角专用板，将保温板粘贴到墙上均匀挤压，可用橡皮锤轻轻敲击固定，严格控制板面平整度、垂直度和相邻板间的高差，用长度不小于2m的靠尺进行压平检查，板周围挤出的胶粘剂应及时清理。
（4）应在STP保温板粘贴完毕后及时涂抹抹面胶浆。
（5）耐碱玻纤网的铺设
1） 涂料饰面：应将表面均匀涂抹第一道厚度为2~3mm抹面胶浆，立即将耐碱玻纤网压入抹面胶浆中，以覆盖耐碱玻纤网、微见轮廓为宜，要平整无褶皱。待第一道抹面胶浆稍干硬至可以触碰时再抹第二道抹面胶浆，厚度为1~2mm，以完全覆盖耐碱玻纤网为宜。抹面胶浆切忌不停揉搓，以免形成空鼓。
2) 首层墙面、建筑墙体阴阳角处应加铺一层耐碱玻纤网，铺设时应加抹一道抹面胶浆，耐碱玻纤网之间的搭接不应小于100mm。
3) 门窗洞口四角应预先沿45℃方向增贴长300mm，宽200mm的附加耐碱玻纤网。
4） 抹面胶浆施工间歇应在自然断开处，以方便后续施工的搭接。在连续墙面上如需停顿，第二道抹面胶浆不应完全覆盖已铺好的玻纤网，需与玻纤网、第一道抹面胶浆形成台阶形坡茬，留茬间距不小于150mm。
5）抹面胶浆和耐碱玻纤网铺设完毕后，不得挠动，静置养护不小于24h，才可进行下一道工序的施工。在寒冷潮湿气候条件下，还应该适当延长养护时间。
（6）STP保温板严禁切割弯曲、严禁重物敲击、严禁刺穿。
工程验收
1 一般规定
1.1 STP超薄绝热板外墙外保温工程应按现行国家标准《建筑工程施工质量验收统一标准》GB 50300和《建筑节能工程施工质量验收规范》GB 50411有关规定进行施工质量验收。
1.2 STP超薄绝热板外墙外保温系统主要组成材料应按表1.2规定进行现场抽样复检，抽样数量应符合《建筑节能工程施工质量验收规范》GB 50411对于检查数量的规定。
表1.2外保温系统主要组成材料复验项目
材料
复验项目
STP保温板、
热阻、单位面积质量，高强度复合阻气膜
专用固定性
抗拉承载力
NJ-STP防火隔离带板
热阴，干密度
胶粘剂、抹面胶浆
干燥状态和浸水48h拉伸粘结强度
耐碱玻纤网
耐碱拉伸断裂强力，耐碱拉伸断裂强力保留率
注：胶粘剂、抹面胶浆制样后养护7d进行拉伸粘结强度检验。发生争议时，以养护28d为准。
1.3 STP超薄绝热板外墙外保温工程为建筑节能工程的分项工程，其主要验收内容应符合表1.3规定。

表1.3外墙外保温分项工程主要验收内容
外墙外保温分项工程
主要验收内容
A系统
基层处理，粘贴STP保温装饰板，变形缝
B系统
基层处理，粘贴STP保温板，抹面层，变形缝，饰面层
C系统
基层处理，粘贴STP2保温板，抹面层
STP防火隔离带
基层处理，粘贴STP防火隔离带板，抹面层
1.4 STP超薄绝热板外墙外保温工程检验批的划分及检查数量应符合现行国家标准《建筑节能工程施工质量验收规范》GB 50411规定。
1.5 STP超薄绝热板外墙外保温工程应按现行国家标准《建筑节能工程施工质量验收规范》GB 50411规定进行隐蔽工程验收。
1.6 STP超薄绝热板外墙外保温工程检验批和分项工程的施工质量验收应符合现行国家标准《建筑节能工程施工质量验收规范》GB 50411规定。
2 主控项目
2.1 STP超薄绝热板外墙外保温系统及主要组成材料性能应符合本导则规定；
检查方法：检查型式检验报告和进场复验报告。
2.2 STP超薄绝热板外墙外保温系统保温层厚度应符合设计要求；
检查方法：尺量法检查
2.3粘贴STP保温板系统粘贴面积应符合本导则规定；
检查方法：现场测量
2.4 涂料饰面的粘贴TP保温板外保温系统现场检验STP保温板拉伸粘结强度应不小于0.1Mpa，破坏位置为STP保温板。
检查方法：JGJ144中附录A第A.8节
2.5 STP超薄绝热板外墙外保温系统检验批的划分应符合下列规定；
1 采用相同材料、工艺和施工做法的墙面，每500~1000㎡面积划分为一个检验批，不足500㎡也为一个检验批。
2 检验批的划分也可根据方便施工于验收的原则，有施工单位与监理(建设)单位共同商定。
2.6 粘贴STP保温板外墙外保温系统保温层表面垂直度和尺寸允许偏差应符合现行国家标准《建筑装饰装修工程质量验收规范》GB50210规定。
2.7 抹面层和饰面层施工质量应符合现行国家标准《建筑装饰装修工程质量验收规范》GB50210规定。
2.8 系统抗冲击性应符合本导则规定。
检查方法：参照JGJ144-2004附录B第B.3节。
3 一般项目
3.1 进场保温材料在外观和包装应完整无破损，符合设计要求和产品标准的规定。
检查方法：观察检查
检查数量：全数检查
3.2 保温层施工允许偏差符合表2.3.2的规定。
表3.2保温层施工允许偏差
项目
允许偏差
检查方法
立面垂直度
3
用2m托线板检查
表面平整度
3
用2m靠尺和塞尺检查
阴阳角垂直度
3
用2m托线板检查
阴阳角方正度
3
用2m靠尺和塞尺检查
3.3 变形缝构造处理和保温层开槽、开孔及装饰条在安装固定符合设计要求。
检查方法：观察、手板检查
检查数量：每个检验批抽查10%，并不少于5处。
3.4 增强层耐碱玻纤网应铺压严实、平整、不得有褶皱、翘曲、外露等现象，搭接长度必须符合规定要求。
检查方法：观察；检查施工记录。
3.5胶粘剂和饰面层得施工质量应符合《建筑装饰装修工程质量验收规范》GB50210规定。
B系统基本构造见图1

图1 NJ-STP-2保温板系统图
1-基层；2-找平砂浆；3-胶粘剂，4-STP-2保温板；5-抹面胶浆；6-耐碱玻纤网；7-抹面胶浆。

4.2.1.6墙体自保温系统
主控项目
1) 所用材料和成品进场后，应做质量检查和验收，其品种、规格、性能必须符合设计和有关标准的要求。
检验内容：
1 检查产品合格证、出厂检测报告和有效期内的型式检验报告。
2 现场抽样复验，复验材料：自保温墙体材料，复检项目见附录A。
2) 采用保温砌块砌筑的墙体，应采用专用配套砂浆砌筑。砌筑砂浆的强度等级应符合设计要求。砌体的水平灰缝饱满度不应低于90%，竖直灰缝饱满度不应低于80%。
检验方法：对照设计核对施工方案和砌筑砂浆强度报告。用百格网检查灰缝砂浆饱满度。
检查数量：每楼层每施工段至少抽查一次，每次抽查5处，每处不少于3个砌块。
3) 采用预制保温墙体板现场安装的墙体，应符合下列规定：
1 保温墙板应有型式检测报告，型式检测报告中应包括安装性能的检验，即结构性能、热工性能。
2 保温墙的结构性能、热工性能及主体结构的连接方法应符合设计及有关标准要求，与主体结构连接必须牢固。
3 保温墙的板缝处理、构造节点及嵌缝做法应符合设计及有关标准要求。
4 板材处于室外或潮湿环境时其防水、防潮措施应符合设计及有关标准要求，保温墙板板缝不得渗漏。
检验方法：核查型式检测报告、出厂检测报告、对照设计观察和淋水试验检查。和擦汗隐蔽工程验收记录。
检查数量：型式检测报告、出厂检测报告全数检查；其他每个检验批抽查5处，并不少于3块（处）。
一般项目
1) 自保温块材、板材外墙宜采用外包式砌筑、安装；当采用内嵌式砌筑时，混凝土梁柱处的热桥部位应采取保温隔热处理措施。
检验方法：对照设计观察检查，核查质量证明文件和隐蔽工程验收记录。
检查数量：每个检验批应抽查5%并不少于3处。
2) 自保温板材、块材隔热、透气措施及构造做法应符合设计要求和有关标准的规定。
3) 墙体保温板材接缝方法应符合施工方案的要求。保温版接缝应平整严密。
检验方法：观察检查。
检查数量：每个检验批抽查10%，并不少于5处。
4.2.2、屋面保温工程质量控制要点
1、材料及要求：
1) 材料的密度、导热系数等技术性能，必须符合设计要求和施工及验收规范的规定，应有试验资料。
2) 板状保温材料：产品应有出厂合格证，根据设计要求选用厚度、规格应一致，外形应整齐；密度、导热系数、强度应符合设计要求。
2 、主要机具：
1) 机动机具：搅拌机、平板振捣器。
2) 工具：平秋、木刮杠、水平尺、手推车、木拍子、木抹子等。
3、 作业条件
1) 铺设保温材料的基层（结构层）施工完以后，将预制构件的吊钩等进行处理，处理点应抹入水泥砂浆，经检查验收合格，方可铺设保温材料。
2) 铺设隔气层的屋面应先将表面清扫干净，且要求干燥、平整，不得有松散、开裂、空鼓等缺陷；隔气层的构造做法必须符合设计要求和施工及验收规范的规定。
3) 穿过结构的管根部位，应用细石混凝土堵塞密实，以使管子固定。
4) 板状保温材料运输、存放应注意保护，防止损坏和受潮。
4、操作工艺
1) 工艺流程：
(1)基层清理→弹线找坡→管根固定→隔气层施工→保温层铺设
 →抹找平层
2) 基层清理：预制或现浇混凝土结构层表面，应将杂物、灰尘清理干净。
3) 弹线找坡：按设计坡度及流水方向，找出屋面坡度走向，确定保温层的厚度范围。
4) 管根固定：穿结构的管根在保温层施工前，应用细石混凝土塞堵密实。
5) 隔气层施工：2～4道工序完成后，设计有隔气层要求的屋面，应按设计做隔气层，涂刷均匀地漏刷。
6) 保温层铺设：
(1) 板块状保温层铺设：
1.1 干铺板块状保温层：直接铺设在结构层或隔气层上，分层铺设时上下两层板块缝应错开，表面两块相邻的板边厚度应一致。一般在块状保温层上用松散料湿作找坡。
1.2 粘结铺设板块状保温层：板块状保温材料用粘结材料平粘在屋面基层上，一般用水泥、石灰混合砂浆；聚苯板材料应用沥青胶结料粘贴。
5、质量标准
1) 保证项目：
(1) 保温材料的强度、密度、导热系数和含水率，必须符合设计要求和施工及验收规范的规定；材料技术指标应有试验资料。
(2) 按设计要求及规范的规定采用配合比及粘结料。
(3) 板块保温材料：应紧贴基层铺设，铺平垫稳，找坡正确，保温材料上下层应错缝并嵌填密实。
 6、 成品保护
1) 隔气层施工前应将基层表面的砂、土、硬块杂物等清扫干净，防止降低隔气效果。
2) 在已铺好的松散、板状或整体保温层上不得施工，应采取必要措施，保证保温层不受损坏。
3) 保温层施工完成后，应及时铺抹水泥砂浆找平层，以保证保温效果。
7、 应注意的质量问题
1) 保温层功能不良：保温材料导热系数、粒径级配、含水量、铺实密度等原因；施工选用的材料应达到技术标准，控制密度、保证保温的功能效果。
2) 铺设厚度不均匀：铺设时不认真操作。应拉线找坡，铺顺平整，操作中应避免材料在屋面上堆积二次倒运。保证均质铺设。
3) 保温层边角处质量问题：边线不直，边槎不齐整，影响找坡、找平和排水。
4) 板块保温材料铺贴不实：影响保温、防水效果，造成找平层裂缝。应严格达到规范和验评标准的质量标准，严格验收管理。
8/质量记录
本工艺标准应具备以下质量记录：
1) 材料应试验密度、导热系数。
2) 材料应有出厂合格证。
3) 质量验评资料。
4.2.3、门窗节能工程质量控制要点
一般规定
1 建筑门窗进场后，应对其外观、品种、规格及附件等进行检查验收，对质量证明文件进行核查。
2 建筑外门窗工程施工中，应对门窗框与墙体接缝处的保温填充做法进行隐蔽工程验收，并应有隐蔽工程验收记录和必要的图像资料。
3 建筑外门窗工程的检验批应按下列规定划分：
1) 同一厂家的同一品种、类型、规格的门窗及门窗玻璃每100樘划分为一个检验批，不足100樘也为一个检验批。
2) 同一厂家的同一品种、类型和规格的特种门每50樘划分为一个检验批，不足50樘也为一个检验批。
3) 对于异形或有特殊要求的门窗，检验批的划分应根据其特点和数量，由监理（建设）单位和施工单位协商确定。
4 建筑外门窗工程的检查数量应符合下列规定：
1) 建筑门窗每个检验批应抽查5%,并不少于3樘，不足3樘时应全数检查；高层建筑的外窗，每个检验批应抽查10%，并不少于6樘，不足6樘时应全数检查。
2) 特种门每个检验批应抽查50%，并不少于10樘，不足10樘时应全数检查。
主控项目
1 建筑外门窗的品种、规格应符合设计要求和相关标准的规定。
检验方法：观察、尺量检查；核查质量证明文件。
检查数量：按规范第6.1.5条执行；质量证明文件应按照其出厂检验批进行核查。
2 建筑外窗的气密性、保温性能、中空玻璃露点、玻璃遮阳系数和可见光透射比应符合设计要求。
检验方法：核查质量证明文件和复验报告。
检查数量：全数核查。
3 建筑外窗进入施工现场时，应按地区类别对其下列性能进行复验，复验应为见证取样送检：
1) 严寒、寒冷地区：气密性、传热系数和中空玻璃露点；
2) 夏热冬冷地区：气密性、传热系数、玻璃遮阳系数、可见光透射比、中空玻璃露点；
3) 夏热冬暖地区：气密性、玻璃遮阳系数、可见光透射比、中空玻璃露点。
检验方法：随机抽样送检；核查复验报告。
检查数量：同一厂家同一品种同一类型的产品各抽查不少于3樘（件）。
4 建筑门窗采用的玻璃品种应符合设计要求。中空玻璃应采用双道密封。
检验方法：观察检查；核查质量证明文件。
检查数量：按规范第6.1.5条执行。
5 金属外门窗隔断热桥措施应符合设计要求和产品标准的规定，金属副框的隔断热桥措施应与门窗框的隔断热桥措施相当。
检验方法：随机抽样，对照产品设计图纸，剖开或拆开检查。
检查数量：同一厂家同一品种、类型的产品各抽查不少于1樘。金属副框的隔断热桥措施按检验批抽查30%。
6 严寒、寒冷、夏热冬冷地区的建筑外窗，应对其气密性作现场实体检验，检测结果应满足设计要求。
检验方法：随机抽样现场检验。
检查数量：同一厂家同一品种、类型的产品各抽查不少于3樘。
7 外门窗框或副框与洞口之间的间隙应采用弹性闭孔材料填充饱满，并使用密封胶密封；外门窗框与副框之间的缝隙应使用密封胶密封。
检验方法：观察检查；核查隐蔽工程验收记录。
检查数量：全数检查。
8 严寒、寒冷地区的外门安装，应按照设计要求采取保温、密封等节能措施。
检验方法：观察检查。
检查数量：全数检查。
9 外窗遮阳设施的性能、尺寸应符合设计和产品标准要求；遮阳设施的安装应位置正确、牢固，满足安全和使用功能的要求。
检验方法：核查质量证明文件；观察、尺量、手扳检查。
检查数量：按规范第6.1.5条执行；安装牢固程度全数检查。
10 特种门的性能应符合设计和产品标准要求；特种门安装中的节能措施，应符合设计要求。
检验方法：核查质量证明文件；观察、尺量检查。
检查数量：全数检查。
11 天窗安装的位置、坡度应正确，封闭严密，嵌缝处不得渗漏。
检验方法：观察、尺量检查；淋水检查。
检查数量：按规范第6.1.5条执行。
一般项目
1 门窗扇密封条和玻璃镶嵌的密封条，其物理性能应符合相关标准的规定。密封条安装位置应正确，镶嵌牢固，不得脱槽，接头处不得开裂。关闭门窗时密封条应接触严密。
检验方法：观察检查。
检查数量：全数检查。
2 门窗镀（贴）膜玻璃的安装方向应正确，中空玻璃的均压管应密封处理。
检验方法：观察检查。
检查数量：全数检查。
3 外门窗遮阳设施调节应灵活，能调节到位。
检验方法：现场调节试验检查。
检查数量：全数检查。
4.2.4、玻璃幕墙节能质量控制要点
一般规定
1、附着于主体结构上的隔汽层、保温层应在主体结构工程质量验收合格后施工。施工过程中应及时进行质量检查、隐蔽工程验收和检验批验收，施工完成后应进行幕墙节能分项工程验收。
2、当幕墙节能工程采用隔热型材时，隔热型材生产厂家应提供型材所使用的隔热材料的力学性能和热变性性能试验报告。
3、幕墙节能工程施工中应对下列部位或项目进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料：
1)、被封闭的保温材料厚度和保温材料的固定；
2)、幕墙周边与墙体的接缝处保温材料的填充；
3)、构造缝、结构缝；
4)、隔汽层；
5)、热桥部位、断热接点；
6)、单元式幕墙板块间的接缝构造；
7)、冷凝水收集和排放构造；
8)、幕墙的通风换气装置。
4、幕墙节能工程使用的保温材料在安装过程中应采取防潮、防水等保护措施。
主控项目
1 用于幕墙节能工程的材料、构件等，其品种、规格应符合设计要求和相关标准的规定。
检验方法：观察、尺量检查；核查质量证明文件。
检查数量：按进场批次，每批随机抽取3个试样进行检查；质量证明文件应按照其出厂检验批进行核查。
2 幕墙节能工程使用的保温隔热材料，其导热系数、密度、燃烧性能应符合设计要求。幕墙玻璃的传热系数、遮阳系数、可见光透射比、中空玻璃露点应符合设计要求。
检验方法：核查质量证明文件和复验报告。
检查数量：全数核查。
3 幕墙节能工程使用的材料、构件等进场时，应对其下列性能进行复验，复验应为见证取样送检：
1) 保温材料：导热系数、密度；
2) 幕墙玻璃：可见光透射比、传热系数、遮阳系数、中空玻璃露点；
3) 隔热型材：抗拉强度、抗剪强度。
检验方法：进场时抽样复验，验收时核查复验报告。
检查数量：同一厂家的同一种产品抽查不少于一组。
4 幕墙的气密性能应符合设计规定的等级要求。当幕墙面积大于3000m2或建筑外墙面积50%时，应现场抽取材料和配件，在检测试验室安装制作试件进行气密性能检测，检测结果应符合设计规定的等级要求。
密封条应镶嵌牢固、位置正确、对接严密。单元幕墙板块之间的密封应符合设计要求。开启扇应关闭严密。
检验方法：观察及启闭检查；核查隐蔽工程验收记录、幕墙气密性能检测报告、见证记录。
气密性能检测试件应包括幕墙的典型单元、典型拼缝、典型可开启部分。试件应按照幕墙工程施工图进行设计。试件设计应经建筑设计单位项目负责人、监理工程师同意并确认。气密性能的检测应按照国家现行有关标准的规定执行。
检查数量：核查全部质量证明文件和性能检测报告。现场观察及启闭检查按检验批抽查30%，并不少于5件（处）。气密性能检测应对一个单位工程中面积超过1000m2的每一种幕墙均抽取一个试件进行检测。
5 幕墙节能工程使用的保温材料，其厚度应符合设计要求，安装牢固，且不得松脱。
检验方法：对保温板或保温层采取针插法或剖开法，尺量厚度；手扳检查。
检查数量：按检验批抽查10%，并不少于5处。
6 遮阳设施的安装位置应满足设计要求。遮阳设施的安装应牢固。
检验方法：观察；尺量；手扳检查。
检查数量：检查全数的10%，并不少于5处；牢固程度全数检查。
7 幕墙工程热桥部位的隔断热桥措施应符合设计要求，断热节点的连接应牢固。
检验方法：对照幕墙节能设计文件，观察检查。
检查数量：按检验批抽查10%，并不少于5处。
8 幕墙隔汽层应完整、严密、位置正确，穿透隔汽层处的节点构造应采取密封措施。
检验方法：观察检查。
检查数量：按检验批抽查10%，并不少于5处。
9 冷凝水的收集和排放应畅通，并不得渗漏。
检验方法：通水试验、观察检查。
检查数量：按检验批抽查10%，并不少于5处。
一般项目
1 镀（贴）膜玻璃的安装方向、位置应正确。中空玻璃应采用双道密封。中空玻璃的均压管应密封处理。
检验方法：观察；检查施工纪录。
检查数量：每个检验批抽查10%，并不少于5件（处）。
2 单元式幕墙板块组装应符合下列要求：
1) 密封条：规格正确，长度无负偏差，接缝的搭接符合设计要求；
2) 保温材料：固定牢固，厚度符合设计要求；
3) 隔汽层：密封完整、严密。
检验方法：观察检查；手扳检查；尺量；通水试验。
检查数量：每个检验批抽查10%，并不少于5件（处）。
3 幕墙与周边墙体间的接缝处应采用弹性闭孔材料填充饱满，并应采用耐候密封胶密封。
检验方法：观察检查。
检查数量：每个检验批抽查10%，并不少于5件（处）。
4 伸缩缝、沉降缝、抗震缝的保温或密封做法应符合设计要求。
检验方法：对照设计文件观察检查。
检查数量：每个检验批抽查10%，并不少于10件（处）。
5 活动遮阳设施的调节机构应灵活，并应能调节到位。
检验方法：现场调节试验，观察检查。
检查数量：每个检验批抽查10%，并不少于10件（处）。
4.2.5、地面节能工程质量控制要点
一般规定
1 本规定适用于建筑地面节能工程的质量验收。包括底面接触室外空气、土壤或毗邻不采暖空间的地面节能工程。
.2 地面节能工程的施工，应在主体或基层质量验收合格后进行。施工过程中应及时
