GL6001网络视频服务器
使用说明书

（Version 1.0）

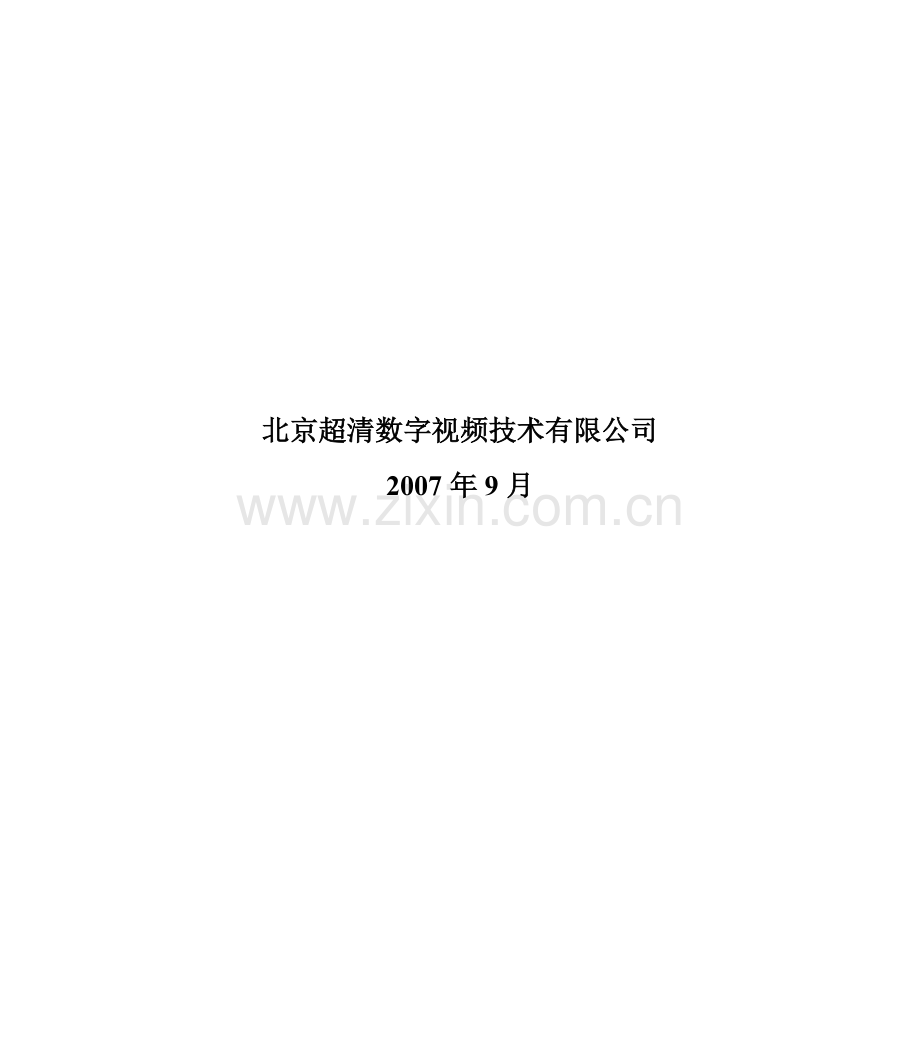

北京超清数字视频技术有限公司
2007年9月

一. 概述
GL6001网络视频服务器是为适应监控图像能够通过网络传输而推出的，该设备主要是将监控前端的模拟视频信号进行数字编码、压缩，然后通过IP网络进行视频信号传输，在控制中心可以通过RS485对云台进行控制，同时该设备还可以根据用户的需求提供1路双向音频信号。
二. 产品功能
n GL6001网络视频服务器可以通过ISDN、PSTN、xDSL、G3、光纤、5类线等传输媒介，在局域网、广域网或互联网上方便地实现实时视频传播
n 可以选择RTP/IP，UDP/IP，TCP/IP，或IP组播协议
n 高质量H.264视频编码，广播级品质
n 分辨率可以从176×144至704×576之间进行选择
n 支持动态宽带拨号输入互联网（ PPPoE 协议）
n 支持 IE 浏览
n 可以通过RS232/RS485对云台和镜头进行控制
n 可选的双向音频接口，支持耳机/麦克风或线路输入/输出
n 可根据需要提供告警输入和告警输出接口
n 可选的双向音频接口，支持耳机/麦克风或线路输入/输出
n 视频丢失报警
三. 产品面板示意图

图1 设备连接板示意图
后面板上有1个BNC接头，对应的是视频输入。
三芯针状的接头是音频输出接口，用来接麦克风或音箱。
绿色的是电源指示灯，主要用来显示电源的状态，当设备电源出现故障时，电源灯是灭的。
设备提供了1个RS485控制接口，主要用来接报警输入输出和控制云台使用的，RS485接口采用凤凰端子。
3.1 电源接口
该设备提供了两个12V的电源接口，一个使用的是端子排，一个使用的是插座，如上图所示。
3.2 RS485控制接口
RS485串口主要是被用来控制摄像机云台的转动，该串口采用4端口的凤凰端子 ，下面是引脚的定义：
3●←→●A（＋） 4●←→●B（－）
注意：设备图标上RS485端子的正负印反了。
3.3 音频接口
设备的音频接口为针状接头，通过设备配件包中提供的连接头连接，接头的为三个孔状，孔的附近有1、2、3数字，凹槽朝上，凹槽对应的是3，左边是1，右边是2，下面是三个孔的定义：
1●←→●音频入 2●←→●音频出 3●←→●公共地
四. 装箱清单
GL6001视频服务器 1台
配件 1袋
说明书 1本
产品合格证 1张
软件随一批设备提供一张安装光盘，其软件安装说明在提供的软件中均有说明。不随单个硬件一起提供，特此说明。
五. 技术参数
☆ 视频指标
视频输入：1路视频输入,1 Vpp - 75欧姆
 连接口： BNC 阴性
压缩方式： H.264
传输帧率： 单路视频，每秒1-25帧可选
分辨率： 从176×144到704×576可选
带宽： 从10Kbit/sec.至2Mbit/sec.可设置
图像标准 ：PAL制
☆ 串口指标
端口：RS485 2线（最大：19.2kbps）
物理接口：凤凰端子
运行方式 透明串口,支持异步串口协议
☆ 音频指标
音频输出：1路，-46至-3dBV—最小16欧姆
接口：莲花头
☆ 网络接口
接口标准：以太网10/100Base-T
连接口：RJ-45 插口
协议：RTP/IP，UDP/IP，TCP/IP，或组播IP
☆ 功率
电源电压 12VDC ±10%
功耗 最大不超过6W
☆ 物理指标
环境温度 -20°C～55°C
 湿度 95%不冷凝
