常用电器的安装与维修全套教学教程整套课件全书电子教案全套电子讲义.ppt

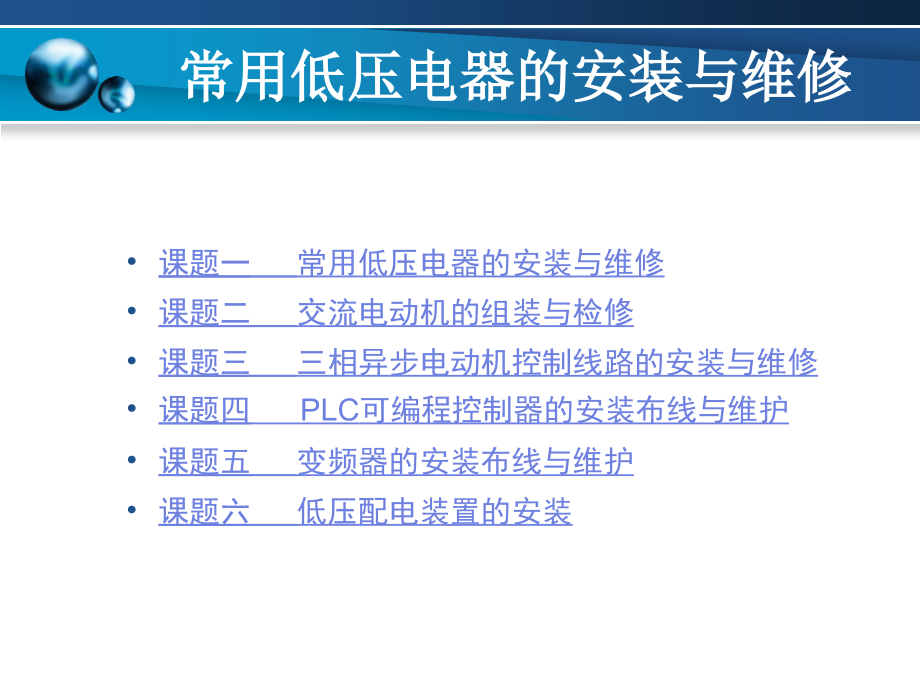

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,常用低压电器的安装与维修,常用低压电器的安装与维修,课题一 常用低压电器的安装与维修,课题二 交流电动机的组装与检修,课题三 三相异步电动机控制线路的安装与维修,课题四,PLC,可编程控制器的安装布线与维护,课题五 变频器的安装布线与维护,课题六 低压配电装置的安装,常用低压电器的安装与维修,项目一 手动开关的安装与维修,项目二 自动开关的安装与维修,项目三 熔断器的安装与维修,项目四 交流接触器的安装与维修,项目五 继电器的安装与维修,项目六 电度表的安装与维修,课题一 常用低压电器的安装与维修,常用低压电器的安装与维修,项目一 手动开关的安装与维修,一、能力目标,1.,熟悉常用手动开关的外形和基本结构。,2.,能正确拆卸、组装常用手动开关。,3.,掌握正确安装常用手动开关的方法。,4.,熟悉常用手动开关排除常见故障的方法。,二、项目使用设备、工具、材料,低压开关（负荷开关、组合开关）、主令电器（行程开关、万能转换开关和按钮）、万用表、尖嘴钳、螺钉旋具、活络扳手、镊子等。,常用低压电器的安装与维修,三、项目要求,1.,识别常用的手动开关。,2.,正确拆卸、组装选定的手动开关。,3.,正确安装选定的手动开关。,4.,排除选定手动开关的常见故障。,四、工艺要求,（一）电器元件识别,（二）观察结构,打开各手动开关的外壳，仔细观察其结构和动作过程，写出各主要零部件的名称，测量触点的通断情况。,常用低压电器的安装与维修,表1,-,1 电器元件识别,表1,-,2 手动开关结构及动作原理,常用低压电器的安装与维修,(三)安装与使用,1.开启式负荷开关,开启式负荷开关必须垂直安装在控制屏式开关板上，且合闸状态时手柄应朝上不允许倒装或平装，以防发生误合闸事故。,开启式负荷开关控制照明和电热负载使用时，要装接熔断器作短路和过载保护。接线时把电源进线接在静触点一边的进线座，负载接在动触点一边的出线座，这样在开关断开后，闸刀和熔体上都不会带电。开启式负荷开关用作电动机的控制开关时，应将开关的熔体部分用铜导线直连，并在出线端另外加装熔断器作短路保护。另外还需注意：更换熔体时，必须在闸刀断开的情况下按原规格更换；在分闸和合闸操作时，应动作迅速，使电弧尽快熄灭。,常用低压电器的安装与维修,2.组合开关的安装与使用,（1）,HZ10,系列组合开关应安装在控制箱（或壳体）内，其操作手柄最好在控制箱的前面或侧面。开关为断开状态时手柄应在水平位置。,HZ3,系列组合开关外壳上的接地螺钉应可靠接地。,（2）,若需在箱内操作，开关最好装在箱内右上方，并且在它的上方不安装其它电器，否则需要采取隔离措施或绝缘措施。,（3）,组合开关的通断能力较低，不能用来分断故障电流。用于控制异步电动机的正反转时，必须在电动机完全停止转动后才能反向启动，且每小时的接通次数不能超过,15,20,次。,常用低压电器的安装与维修,（4）,当操作频率过高或负载功率因数较低时，应降低开关的容量使用，以延长其使用寿命。,（5）,倒顺开关接线时，应将开关两侧进出线中的一相互换，并看清开关接线端标记，切忌接错，以免产生电源两相短路故障。,3.按钮的安装与使用,按钮安装在面板上时，应布置整齐，排列合理，可根据电动机启动的先后顺序，从上到下或从左到右排列。,同一机床运动部件有几种不同的工作状态（如上、下、前、后，松紧等），应使每一对相反状态的按钮安装在一组。,常用低压电器的安装与维修,按钮的安装应牢固，安装按钮的金属板或金属按钮盒必须可靠接地。,由于按钮的触点间距较小，如有油污等极易发生短路故障，所以应注意保持触点间的清洁。,光标按钮一般不宜用于需长期通电显示处，以免塑料外壳过度受热而变形，使更换灯泡困难。,（四）常见故障及处理方法,1.组合开关的常见故障处理方法,2.按钮的常见故障及处理方法,常用低压电器的安装与维修,表1,-,3 组合开关常见故障及处理方法,常用低压电器的安装与维修,表1,-,4 按钮的常见故障及处理方法,常用低压电器的安装与维修,五、检测标准,表1,-,5 检测标准,常用低压电器的安装与维修,六、相关知识,（一）刀开关,1.开启式负荷开关,又称瓷底胶盖刀开关，简称闸刀开关。常用的开启式负荷开关有,HK1,和,HK2,列，,HK1,系列为全国统一设计产品，,HK,系列开启式负荷开关适用于照明、电热设备及小容量电动机控制线路中，供手动不频繁地接通和分断电路，并起短路保护作用。,（1）型号及含义,HK,开启式负荷开关 额定电流,设计序号,常用低压电器的安装与维修,（2）结构,图,1-1,HK,系列开启式负荷开关,a),结构；,b),符号,1-,瓷质手柄；,2-,动触点；,3-,出线座；,4-,瓷底座；,5-,静触点；,6-,进线座；,7-,胶盖紧固螺钉；,8-,胶盖,常用低压电器的安装与维修,（3）选用,开启式负荷开关的结构简单，价格便宜，广泛用于一般照明电路和功率小于,5.5,KW,的电动机控制路中，但没有专门的灭弧装置，其刀式动触点和静夹座易被电弧灼伤引起接触不良，因此不宜用于操作频繁的电路。具体选用方法,:,用于照明和电热负载时，选用额定电压,220,V,或,250,V,，,额定电流不小于所有负载额定电流之和的两极开关。,用于控制电动机的直接启动和停止时，选用额定电压,380,V,或,500,V,，,额定电流不小于电动机额定电流,3,倍的三级开关。,常用低压电器的安装与维修,（二）,组合开关,组合开关又称转换开关，体积小、触点对数多、接线方式灵活、操作方便，常用于交流50,Hz、380V,以下及直流220,V,以下的电气线路中，供手动不频繁的接通和断开电路、换接电源和负荷以及控制5,KW,以下小容量异步电动机的启动、停止和正反转。,1.组合开关的型号及含义,HZ,10,-,组合开关,极数,设计序号,开关专门用途代号,额定电流,常用低压电器的安装与维修,2.组合开关的结构,a,）,b),图,1-2,HZ3-132,型组合开关,a,）,外形；,b,）,结构；,1-,动触点；,2-,静触点；,3-,调节螺钉；,4-,触点压力弹簧,常用低压电器的安装与维修,c,）,d,）,续图,1-2,HZ3-132,型组合开关,c,）,触点；,d,）,符号,1-,动触点；,2-,静触点；,3-,调节螺钉；,4-,触点压力弹簧,常用低压电器的安装与维修,3.组合开关的选用,（1）,选用组合开关时，应根据用电设备的耐压等级、容量和切换次数等综合考虑。用于控制照明或电器设备时，其额定电流应等于或大于被控电路中各负载电流之和。用于控制小型电动机不频繁的全压启动时，其容量应大于电动机额定电流的,1.52.5,倍，每小时切换次数不宜超过,15,20,次。如果用于控制电动机正反转，在从正转切换到反转的过程中，必须先经过停止位置，待电动机停转后，再切换到反转位置。,常用低压电器的安装与维修,（2）,组合开关本身不带过载和短路保护装置，所以在它所控制的电路中，必须另外加装保护设备，才能保证电路设备安全。如果组合开关控制的用电设备功率因数较低时，应按容量等级降低使用，以利于延长其使用寿命。,（三）主令电器,1.按钮,（1）按钮的型号及含义,L,A,-,主令电器,结构形式代号,按钮,常闭触点数,设计序号,常开触点数,常用低压电器的安装与维修,图1,-,3,LA19,系列按钮,外形(,b),结构,(,c),符号,常用低压电器的安装与维修,（3）按钮的选择,根据使用场合和具体用途选择按钮的种类,如嵌装在操作面板上的按钮可选用开启式；需显示工作状态的选用光标式；在非常重要处，为防止无关人员误操作宜用钥匙操作式；在有腐蚀性气体处要用防腐式等。,根据工作状态指示和工作情况要求选择按钮或指示灯的颜色,如启动按钮可选用白、灰或黑色，优先选用白色，也允许选用绿色；急停按钮应选用红色；停止按钮可选用黑、灰或白色，优先用黑色，也允许选用红色等。,根据控制回路的需要选择按钮的数量,如单联钮、双联钮和三联钮等。,常用低压电器的安装与维修,（四）,位置开关,图,1-4,LX19K,型行程开关结构,1-,顶杆；,2-,外壳；,3-,常开静触点；,4-,触点弹簧；,5-,动触点；,6-,常闭触点；,7-,复位弹簧；,8-,常开触点板；,9-,常闭触点板,常用低压电器的安装与维修,（）（）（）,图,1-5,行程开关的符号,（）常开触点；（）常闭触点；（）复合触点,常用低压电器的安装与维修,项目二 自动开关的安装与维修,一、能力目标,1.,熟悉常用自动开关的外形和基本结构,2.,能正确拆卸、组装常用自动开关,3.,掌握自动开关的安装方法及常见故障的排除方法。,二、项目使用设备工具、材料,自动开关三只（末注明规格，可根据实际情况在规定系列内选择）、万用表常用电工工具等。,常用低压电器的安装与维修,三、项目要求,1.,正确识别自动开关，了解其工作原理。,2.,正确拆卸、组装自动开关。,3.,正确安装自动开关。,4.,自动开关的常见故障排除。,四、工艺要求,（一）电器元件识别,将所给电器元件的铭牌用胶布盖住并编号，根据电器元件实物写出其名称与型号。,常用低压电器的安装与维修,表2,-,1 电器元件识别,（二）观察结构,表2,-,2 自动开关的结构,常用低压电器的安装与维修,（三）自动开关（低压断路器）的安装与使用,1.,应垂直于配电板安装，电源引线应接到上端，负载引线接到下端。,2.,低压断路器用作电源开关或电动机控制开关时，在电源进线侧必须加装刀开关熔断器等，以形成明显的断开点。,3.,低压断路器在使用前应将脱扣器工作面的防锈油脂擦于净；各脱扣器动作值一经调整好，不允许随意变动，以免影响动作值。,4.,使用过程中若遇分断短路电流，应及时检查触点系统，若发现电灼烧痕，应及时修理或更换。,常用低压电器的安装与维修,5.,断路器上的积尘应定期清除，并定期检查各脱扣器动作值，给操作机构添加润滑剂。,（四）自动开关的常见故障处理,表2,-,3 低压断路器的常见故障处理方法,常用低压电器的安装与维修,五、检测标准,表2,-,4 检测标准,常用低压电器的安装与维修,六、相关知识,自动开关按结构形式可分为塑壳式（又称装置式）、框架式（又称万能式）、限流式、直流快速式、漏电保护式等。,在需要手动不频繁地接通和断开容量较大的低压电网或控制较大容量电动机,(40,100,KW),的场合，经常采用框架式低压断路器。这种断路器有一个钢制或压塑的框架，断路器的所有部件都装在框架内，导电部分加以绝缘。它有过电流脱扣器和欠电压脱扣器，可对电路和设备实现过载、短路、失压等保护。它的操作方式有手柄直接操作、杠杆操作、电磁铁操作和电机操作四种。,常用低压电器的安装与维修,图,2-1,框架式低压断路器外形图,a)DW10,系列；,b)DW16,系列,常用低压电器的安装与维修,（一）型号及含义,DZ,5,-,20,/,塑壳式断路器,附件代号,设计序号,脱扣器代号,额定电流,极数,（二）自动开关的结构,常用低压电器的安装与维修,图,2-2,DZ5-20,型低压断路器,1-,按钮；,2-,电磁脱扣器；,3-,自由脱扣器；,4-,动触点；,5-,静触点；,6-,接线柱；,7-,热脱扣器,常用低压电器的安装与维修,（三）自动开关工作原理,图,2-3,低压断路器工作原理示意图,1-,动触点；,2-,静触点；,3-,锁扣；,4-,搭扣；,5-,反作用弹簧；,6-,转轴座；,7-,分断按钮；,8-,杠杆；,9-,拉力弹簧；,10-,欠压脱扣器衔铁；,11-,欠压脱扣器；,12-,热元件；,13-,双金属片；,14-,电磁脱扣器衔铁；,15-,电磁脱扣器；,16-,接通按钮,常用低压电器的安装与维修,当按下绿色按钮时，固定在锁扣上面的动触点和静触点闭合，并由锁扣锁住搭钩使动静触点保持闭合，开关处于接通状态。,当线路发生短路故障时，若短路电流超过电磁脱扣器的瞬时整定电流，电磁脱扣器产生足够大的吸引力将衔铁吸合，通过杠杆推动搭钩与锁扣分开，从而切断电路，实现短路保护。自动开关出厂时，电磁脱扣器的瞬时脱扣整定电流为,10,A,。,常用低压电器的安装与维修,欠压脱扣器的动作过程与电磁脱扣器相反，即线路电压正常时，欠压脱扣器的衔铁吸合，衔铁与杠杆脱离，断路器的主触点闭合，当线路的电压消失或下降到某一数值时，欠压脱扣器的吸力失去或减小到足以克服弹簧的拉力时，衔铁在拉力弹簧的作用下撞击杠杆，将搭钩顶开，使触点分断。有欠压脱扣器的自动开关在欠压脱扣器两端无电压或电压过低时，不能接通电路。,需手动分断电路时，按下分断按钮即可。,常用低压电器的安装与维修,图,2-4,低压断路器的符号,常用低压电器的安装与维修,（四）自动开关的一般选用原则,1.,自动开关（低压断路器）的额定电压和额定电流应不小于线路的正常工作电压和计算负载电流。,2.,热脱扣器的整定电流等于所控制负载的额定电流。,3.,电磁脱扣器瞬时脱扣整定电流应大于负载正常工作时可能出现的峰值电流。用于控制电动机的断路器，其瞬时脱扣器整定电流可按下式选取：,Iz,KIst,，,式中,K,为安全系数，可取,1.5,1.7,；,Ist,为电动机启动电流。,4.,欠压脱扣器的额定电压应等于线路的额定电压。,5.,断路器的极限通断能力应小于电路最大短路电流。,常用低压电器的安装与维修,项目三 熔断器的安装与维修,一、能力目标,1.,熟悉常用低压熔断器的外形、结构。,2.,掌握常用低压熔断器的安装方法和故障处理方法。,二、项目使用设备、工具、材料,熔断器（在,RC1A,、,RL1,、,RT0,、,RM10,及,RS0,各系列中，每个系列选取不少于两种规格的熔断器，具体规格可由指导教师根据实际情况给出）、万用表、常用电工工具等。,常用低压电器的安装与维修,三、项目要求,1.,认识常用的熔断器，熟悉其外形和结构。,2.,会安装熔断器、更换熔断器的熔体。,3.,掌握常用低压熔断器的故障处理方法。,四、工艺要求,（一）熔断器识别,1.,在教师指导下，仔细观察各种不同类型、不同规格的熔断器的外形和结构特点。,常用低压电器的安装与维修,2.,由指导教师从所给熔断器中任选五只，用胶布盖住其型号并编号，由学生根据实物写出其名称、型号规格及主要组成部分，并填入表,3-1,中。,表3,-,1 熔断器识别,常用低压电器的安装与维修,（二）更换,RC1A,系列或,RL1,系列熔断器的熔体,1.,检查所给熔断器的熔体是否完好，对,RC1A,型可拔下瓷盖进行检修；对,RL1,型应首先看其熔断指示器。,2.,若熔体已熔断，按原规格选配熔体。,3.,更换熔体时，对,RC1A,系列熔断器，安装熔丝时熔丝缠绕方向要正确，安装过程中不得损伤熔丝；对,RL1,系列熔断器，熔断管不能倒装。,4.,用万用表检查更换熔体后的熔断器各部分接触是否良好。,常用低压电器的安装与维修,（三）熔断器的安装与使用,1.,熔断器内所装熔体的额定电流，只能小于或等于熔断管的额定电流；在配电线路中，一般要求前一级熔体比后一级熔体的额定电流大,2,3,级，以防止发生越级动作而扩大故障停电范围；熔断器的最大分断能力应大于被保护线路上的最大短路电流。,2.,安装时应保证熔体与熔断器座接触良好，以免因熔体温度升高发生误动作。,3.,螺旋式熔断器安装时，应将电源进线接在瓷座的下接线端上，出线接在螺纹壳的上接线端上。,常用低压电器的安装与维修,4.,安装熔丝时，熔丝应沿螺栓顺时针方向弯过来，压在垫圈下，以保证接触良好；同时必须注意不能使熔丝受到机械损伤，以免减少熔丝的截面积，产生局部发热而造成误动作。,5.,换熔丝时，一定要切断电源，将开关断开，不要带电操作，以免触电；一般情况下，不能带电拔出熔断器。如需要带电调换熔断器时，必须先断开负荷，因为熔断器的触刀和夹座不能用来切断电流，以免在拔出时电弧不能熄灭而引起事故。,（四）熔断器维修,常用低压电器的安装与维修,1.,对于有填料熔体器，在熔体熔断时，应更换原型号的熔断体，用户不可自行更换熔体；对密闭管式熔断器，更换熔片时，应检查熔片规格，装上新熔片前应清理管子内壁上烟尘，装上新熔片后应拧紧两头端盖；对于,RL1A,熔断器更换熔丝时，应根据负载容量选用熔丝，拧紧螺钉的力应适当。,2.,在运行中应经常注意检查熔断器的指示器，以便及时发现单相运转情况。若发现瓷底座有沥青流出，则说明熔断器存在接触不良、温度过高，应及时更换。,3.,熔断器插入与拔出要用规定的把手，不能用手直接操作或用不合适的工具插入与拔出。,常用低压电器的安装与维修,五、检测标准,表3,-,2 检测标准,六、相关知识,（一）熔断器的分类,常用低压电器的安装与维修,熔断器按结构可以分为开启式、半封闭式和封闭式三大类。封闭式又可分为无填料管式，有填料管式和有填料螺旋式等。,开启式熔断器仅适用于断开短路电流不大的场合，当熔体熔化时没有限制电弧火焰和金属熔化粒子喷出的装置，这种熔断器往往不单独使用，与刀开关组合使用。,半封闭式熔断器的熔断体装于管内，管的一端或两端开启，当熔断体熔化时电弧火焰和金属熔化粒子喷出有一定的方向性，因而减少了对人员的一些伤害，但仍然不够安全，使用受到一定的限制。,封闭式熔断器的熔体完全封闭，熔化时没有电弧喷出，不会造成近处人员飞弧的危险。现在国内外熔断器都制成封闭式。,常用低压电器的安装与维修,（二）熔断器的结构和技术参数,1.结构,熔断器的基本组成有两部分：绝缘座和熔断体。熔断体由熔体、熔管、触刀等组成。熔体的材料必须具有下列性质：熔点低（易于熔断）、导电性能好、不易氧化和易于加工。熔体一般制成丝状或片状。熔管内的填料为石英砂。,2.熔断器的主要技术参数,（1）额定电压,熔断器工作时串接在被保护的电路中，因此它的绝缘部分必须能承受一定的电压。而额定电压就是指保证熔断器能够长期正常工作的电压。,常用低压电器的安装与维修,（2）额定电流,指熔断器在长期工作时，各部件温升不超过规定值所能承载的电流。注意熔断器的额定电流和熔体的额定电流是不同的，如,RL1-60,熔断器，其额定电流是,60,A,，,但是其所装的熔体的额定电流就可能为,40,A,、,50A,、,60A,等。,（3）分断能力,表示熔断器在额定电压下所能断开的最大短路电流值。有填料保护的半导体器件熔断器的分断能力可达,50,KA,、,100KA,、,2000KA,等。,（三）低压熔断器的典型产品,常用低压电器的安装与维修,1.无填料熔断器,无填料瓷插式熔断器，又称瓷插式熔断器。,RC1,和,RC1A,系列是我国目前大量生产的瓷插式熔断器。,(,a),外形结构,(,b),符号,图,3-1,RCIA,系列瓷插式熔断器结构和符号,1-,瓷底座；,2-,熔体；,3-,动触点；,4-,瓷插件；,5-,静触点,常用低压电器的安装与维修,表3,-,3,RC1A,系列熔断器主要参数,RC1,和,RC1A,系列的额定电压为,380,V,及以下，额定电流为,5,2000,A,，,分断能力为,250,3000,A,。,具有价廉、尺寸小、更换方便等优点。但其分断能力较小，电弧较大，多用于民用和工业企业的照明电路中。,常用低压电器的安装与维修,图,3-2,RM10,封闭管式熔断器,1-,厚壁反白管；,2-,黄铜套管；,3-,铜帽；,4-,插刀；,5-,熔体,常用低压电器的安装与维修,2.有填料熔断器,常用的,RL1,系列有填料螺旋式熔断器，其熔芯装有熔体,(,丝或片,),、石英砂填料和熔断器指示器,(,上有色点,),。额定电压为,500,V,。,表3,-,4,RL1,系列螺旋式熔断器主要技术参数,常用低压电器的安装与维修,图,3-3,RTO,系列熔断器的结构图,1-,熔断指示器；,2-,指示熔线；,3-,石英砂填料；,4-,熔体；,5-,触刀；,6-,熔管；,7-,盖板,常用低压电器的安装与维修,有填料封闭管式熔断器,RTO,系列熔断器的熔管采用滑石陶瓷或高频陶瓷制成，具有较高的机械强度和耐热性，熔体由薄紫铜片冲制成不同的截面形状，中间焊有锡桥。,当电路发生过载时，熔体先在锡桥外熔断，形成多个并联电弧，电弧能量被石英砂吸收而熄灭。当电路发生短路时，熔体截面较小部分迅速熔化，将电弧拉长，电弧能量被石英砂吸收而熄灭。,有填料封闭式熔断器均有熔断器指示器，用以判明熔断器是否熔断。,常用低压电器的安装与维修,3.快速熔断器,主要用于半导体整流元件或半导体整流装置的短路保护。由于半导体元件的过载能力很低，只能在极短的时间承受较大的过载电流,(,如一个,70,A,的晶闸管整流元件，能承受,6,倍额定电流的时间为,10,ms),，,因此要求短路保护有快速熔断的特性，即短路故障出现时，熔断器能在极短的时间内切断故障电流，从而达到保护的目的。,（四）熔断器选用,1.熔断器类型的选择,主要根据负载情况一般采用,RC1A,系列半封闭熔断器、,RM10,系列无填料封存闭式熔断器；对于短路电流当大的电路短路或有易燃气体的地方，则应采用,RL1,系列或,RTO,系列有填料封闭式熔断器；对于硅元件用作晶体管保护，则应采用,RS,型快速熔断器。,常用低压电器的安装与维修,2.熔体额定电流的确定,（1）,负载电流比较平稳,(,如照明及电热设备线路,),时熔体的额定电流应等于或稍大于负载的额定电流。,（2）,对于不经常启动而且启动时间不长电动机，熔体额定电流等于该额定电流的,1.5,倍；对于经常启动或启动时间较长的电动机，熔体额定电流等于该电动机额定电流的,2.5,倍；对于多台交流电动机线路上总熔体的额定电流等于线路上功率最大一台电动机额定电流,1.52.5,倍，再加上其他电动机额定电流的总和。,3.熔断器额定电流通常等于或大于熔体的额定电流,。,常用低压电器的安装与维修,4.,熔断器的分断能力应大于电路可能出现的最大短路电流。,5.,为实现选择性保护，考虑到熔断器保护特性的误差，在通过相同电流时，电路中上一级熔断器额定电流应为下一级熔断器的,3,倍以上，当上、下级熔断器采用同一型号时，其电流等级以相差两倍为宜。如果采用不同型号熔断器时，则应根据产品给出的熔断时间。,6.,熔断器的额定电压必须对应保护电路的电压等级。,常用低压电器的安装与维修,项目,四,交流接触器的安装与维修,一、能力目标,1.,掌握交流接触器的结构组成。,2.,掌握交流接触器的用途、选用原则、维修常识。,3.,能够正确拆装、安装交流接触器，并能够根据故障现象进行合理维修。,二、项目使用设备、工具、材料,几种不同型号的交流接触器、兆欧表、万用表、常用电工工具等。,常用低压电器的安装与维修,三、项目要求,1.,识别不同型号的交流接触器。,2.,交流接触器的拆装。,3.,交流接触器的安装。,4.,交流接触器的故障检查及维修测试。,四、工艺要求,（一）电器元件识别,1.,将所给电器元件的铭牌用胶布盖住并编号，根据电器元件实物写出其名称与型号，并填入表,4-1,中。,常用低压电器的安装与维修,表4,-,1 接触器识别,2.,将一只接触器的外壳拆开，认真观察其结构，将主要部件的作用和有关参数填入,4-2,表中。,表4,-,2 接触器的结构,常用低压电器的安装与维修,（二）接触器的安装,1.,安装前检查外观完好，清除灰尘、油污，各接线端子的螺钉、瓦形片完好无缺，触点架、动静触点对准同时闭合且动作灵活，检查接触器的线圈电压是否符合控制电路的要求，接触器的额定电压应不低于负载的额定电压，触点的额定电流不应小于负载的额定电流，并使用兆欧表测量相间绝缘电阻值不低于,10,M,。,2.,安装交流接触器时其底面与安装面垂直的倾斜度应小于,5,3.,交流接触器的触点不许涂油，防止短路时触点起弧，烧坏灭弧装置。,常用低压电器的安装与维修,4.,安装时应避免小螺钉、螺母、垫片、线头掉入接触器内。,5.,交流接触器的主触点要串接到主电路中，辅助触点要接到辅助电路中。,（三）交流接触器的日常维护与故障处理,1.交流接触器的日常维护,（1）,检查外部有无灰尘，检查使用环境是否有导电粉尘及过大的振动，通风是否良好。,（2）,检测负载电流是否在接触器的额定值以内。,（3）,检查出线的连接点有无过热现象，压紧螺钉是否松脱。,（4）,检查接触器振动情况，拧紧各固定螺栓。,常用低压电器的安装与维修,（5）,监听接触器有无异常声响、放电声和焦臭味。,（6）,检查分、合信号指示是否与接触器工作状态相符。,（7）,检查线圈有无过热、变色和外层绝缘老化现象。如果线圈温度超过,65,，则说明线圈过热，有可能发生匝间短路故障。,（8）,检查灭弧罩是否松动和破损，并打开灭弧罩，检查罩内有无被电弧烧烟现象。灭弧罩松动要拧紧固定螺栓，破损要更换。罩内有电弧烧烟现象可用小刀及布条除去黑烟和金属熔粒。,（9）,检查接触器吸合是否良好，触点有无打火及过大的振动声，断开电源后是否回到正常位置。,常用低压电器的安装与维修,（10）,检查三相触点的同时性，可通过调节触点弹簧来达到。用,500,V,兆欧表测量三相触点间的绝缘电阻，应不低于10,M。,（11）,检查触点磨损及烧伤情况。对于银或银基合金触点，有轻微烧损、变黑时，一般不影响使用，可不必清理；若凹凸不平，可用细锉修平打光；不可用砂布打磨，以免砂料嵌入触点，影响正常工作,.,若触点烧伤严重、开焊脱落，或磨损厚度超过,1,mm,，,则应予以更换。,辅助触点表面如要修理，可用电工刀背仔细修刮，不可用锉刀修刮，因为辅助触点质软层薄，用锉刀修刮会大大缩短触点寿命。,经检修或更换后的触点，还应调整开矩、超行程和触点压力，使其符合技术要求。,常用低压电器的安装与维修,（12）,检查绝缘杆有无裂损现象。,（13）,对于金属外壳接触器，应检查接地（接零）是否良好。,2.接触器的常见故障和排除方法,表4,-,3 接触器的常见故障及其排除方法,常用低压电器的安装与维修,续表4,-,3 接触器的常见故障及其排除方法,常用低压电器的安装与维修,续表4,-,3 接触器的常见故障及其排除方法,常用低压电器的安装与维修,五、检测标准,表4,-,4 接触器的评分标准,常用低压电器的安装与维修,六,、,相关知识,（一）交流接触器的结构,1.电磁系统,电磁系统用来操作触点闭合与分断，由铁心、衔铁和电磁线圈构成。交流接触器的铁心是用硅钢片叠压铆成的，以避免铁心过热。铁心上装有一个短路环，也叫减振环。,2.触点系统,交流接触器的触点起断开和闭合电路的作用。接触器的触点系统分为主触点和辅助触点，主触点由三对常开(动合)触点组成，用以接通和断开较大电流的主电路。辅助触点体积较小，它有常开(动合)和常闭(动断)触点。常开触点、常闭触点是指交流接触器没有通电前触点的状态。,常用低压电器的安装与维修,(,a),外形结构,(,b),符号,图,4-1,交流接触器外形结构及符号,1-,灭弧罩；,2-,触点压力弹簧；,3-,主触点；,4-,反力作用弹簧；,5-,线圈；,6-,短路环；,7-,静铁心；,8-,弹簧；,9-,动铁心；,10-,辅助常开触点；,11-,辅助常闭触点,常用低压电器的安装与维修,3.灭弧装置,电流在,20,A,以上的交流接触器均装有灭弧罩，有的还装有栅片或磁吹灭弧装置。,4.反力装置,由释放弹簧和触点弹簧组成，但不能进行弹簧松紧的调节。,5.支架和底座,用于接触器的固定和安装。,（二）交流接触器的型号及主要技术数据,常用低压电器的安装与维修,1.型号含义,CJ,-,/,交流接触器,极数,设计序号,额定电流,2,.交流接触器的主要技术数据,（1）额定电压,（2）额定电流,（3）线圈额定电压,常用低压电器的安装与维修,（4）主触点接通与分断能力,指接触器主触点在规定条件下能可靠接通和分断的电流值。在此电流值下接通电路时主触点不会发生熔焊，断开电路时，主触点不应有长时间电弧产生。若电路中的电流值大于此值，电路中的熔断器或自动开关等保护器件应动作。,主触点接通与分断能力与接触器的使用类别密切相关。,（5）机械寿命,指接触器在需要修理或更换机构零件前所能承受的无载操作循环次数。,常用低压电器的安装与维修,（6）电气寿命,指在规定的正常情况下，接触器不需要修理或更换零件的负载操作循环次数。,（7）操作频率,指接触器在每小时内可实现的最高操作循环次数。,（8）接触器线圈的起动功率和吸持功率,一般交流接触器的起动视在功率约为吸持视在功率的58倍，线圈的工作功率为吸持有功功率。直流接触器的起动功率与吸持功率相等。,常用低压电器的安装与维修,表4,-,5 接触器常用使用类别和典型用途,常用低压电器的安装与维修,表4,-,6,CJ20,系列交流接触器的主要技术数据,注：表中,f=2000Ie,0.2,Ue,-8,;,=1.1(f,为固有振荡频率；,为幅值系数,),。,常用低压电器的安装与维修,表4,-,7,CJ20,系列交流接触器辅助触点控制容量,表4,-,8,CJ20,系列交流接触器线圈参数,常用低压电器的安装与维修,续表4,-,8,CJ20,系列交流接触器线圈参数,常用低压电器的安装与维修,（三）交流接触器的选用,1.,选择接触器的类型，根据所控制的电动机电流的种类来选择，即交流负载应选用交流接触器，直流负载选用直流接触器。,2.,选择接触器主触点的额定电压。主触点的额定电压大于或等于负载回路的额定电压。,3.,主触点的额定电流。主触点的额定电流应大于或等于电动机的额定电流。,4.,选择接触器吸引线圈的电压。当控制线路简单，所用接触器数量较少，则交流接触器线圈的额定电压直接选用,380,V,。,5.,接触器的种类、触点数量应满足控制线路的要求。,常用低压电器的安装与维修,项目五 继电器的安装与维修,一、能力目标,1.,掌握继电器的型号及外形特点，能正确识别各类不同的继电器。,2.,掌握继电器的安装方法，并能对常见故障进行维修。,二、项目使用设备、工具、材料,中间继电器（,JZ7,）、,时间继电器（,JS7-A,）、,热继电器（,JR16,）、,电流继电器（,JL14,、,JT4,）、,电压继电器（,JT4,）、,速度继电器（,JFZ0,）、,固定继电器（,JGX,）、,万用表、常用电工工具等。,常用低压电器的安装与维修,三、项目要求,1.,正确识别和使用常用继电器。,2.,正确安装常用继电器。,3.,对常用继电器的常见故障进行维修。,四、工艺要求,（一）继电器识别,1.,在教师指导下，仔细观察不同系列、不同规格的继电器的外形和结构特点。,常用低压电器的安装与维修,2.,根据指导教师给出的元件清单，从所给继电器中正确选出清单中的继电器。由指导教师从所给继电器中选取七件，用胶布盖住铭牌。由学生写出其名称、型号及主要参数（动作或释放值及整定范围），并填入表,5-1,中。,表5,-,1 继电器的识别,常用低压电器的安装与维修,（二）继电器的结构观察,将继电器的后绝缘盖板卸下，仔细观察继电器的结构，指出动作机构、电流整定装置、复位按扭及触点系统的位置，并叙述它们的作用。,（三）继电器的安装与使用,1.安装前的检查,（1）,检查继电器的可动部分，要求动作灵活可靠，并检查继电器部件是否完整。,（2）,检查继电器的铭牌、数据，电压电流的额定值，以及整定值的范围是否符合设计技术要求。,常用低压电器的安装与维修,（3）,除去部件表面污垢（如中间继电器双,E,形铁心表面的防锈油），以保证运行可靠。,2.安装和调整,（1）,安装接线时，应检查接线正确与否，安装螺钉不得松动。对电磁式控制继电器，先应在主电路触点不带电的情况下，使吸合线圈通电分合数次，检查证明产品动作确实可靠后才能使用。,（2）,对保护用的继电器，必须按照继电器的调试方法及要求进行通电调试，如果是过电流继电器及热继电器，应依次检查其整定电流是否符合要求，必须符合要求后才能投入运行，以保证对电路及设备的可靠保护。,常用低压电器的安装与维修,3.运行和维护,（1）,根据使用环境情况定期半年至一年检查继电器各部件，检查整定值是否有变化，要求可动部分不死，紧固件无松动，损坏部件应及时更换。,（2）,应仔细拭去触点上的积灰及油污，以保证接触良好。在触点磨损,1/3,厚度时需要考虑更换。触点烧损后应及时更换。对电磁式控制继电器触点修整后，应注意调整好触点的开距、超程、接触压力及动、静触点接触面。,电磁继电器整定值的调整应在线圈工作温度下进行，以防止冷态和热态下对动作值产生影响。,常用低压电器的安装与维修,（四）控制继电器的故障维修,继电器的结构和工作原理与接触器十分类似，故触点部分和电磁系统的常见故障维修方法可参考接触器部分，按继电器的自身特点处理控制继电器触点火花易烧损的办法是在触点断口上并联,r,、,C,电路，那么在触点断开瞬时，电容器,C,储存电感负载磁能，使供给的电弧能量减小并加快熄灭；触点再闭合时，电阻,r,会限制电容器对触点的电流，避免烧损。一般选电容量为,2.2,2,uF,。,电阻由经验公式选取。,为提高控制继电器线圈的可靠性，目前常用的办法是在继电器线圈上并联一只二极管，使触点断开时电感负载的电磁能消耗在并联回路中，使用时应特别注意二极管极性不能接错。,常用低压电器的安装与维修,五、检测标准,表5,-,2 检测标准,常用低压电器的安装与维修,六、相关知识,（一）控制继电器的结构特点,控制继电器是一种自动电器，有输入回路和输出回路。输入量通常是电压、电流等电量，也可以是热、光、温度及压力等非电量；而输出就是触点的动作。输入量变化到某一定值时，控制继电器就动作，接通与分断交流或直流小容量的控制电路。,大多数控制继电器采用电磁式结构，与接触器基本相同，但不需要灭弧装置。触点的额定电流一般为,5,10,A,。,（二）,几种常用的控制继电器,常用低压电器的安装与维修,图,5-1,电磁式继电器典型结构图,常用低压电器的安装与维修,1.电压继电器,当继电器线圈两端电压达到规定值时开始动作，用于电动机失压或欠压保护以及制动和反转控制等，常用型号有,JI3,、,和,JI4,交直流电压继电器。,2.电流继电器,当继电器线圈中的电流达到规定值时开始动作，用于电网线路及电动机、变压器的过载短路保护、直流电机磁场控制或失磁保护。常用型号有,JI2,、,JI5,、,JL14,电流继电器。,3.时间继电器,从继电器得到输入信号起，需经过一定的延时才使触点动作。常用的有,JS1,和,JS3,直流电磁式时间继电器和,JS7,空气阻尼式时间继电器。,常用低压电器的安装与维修,图,5-2,电压继电器符号 图5-3 电流继电器符号,常用低压电器的安装与维修,(,a),外形,(,b),结构,图,5-4,时间继电器外形和结构图,常用低压电器的安装与维修,图,5-5,时间继电器符号,常用低压电器的安装与维修,4.,热过载继电器,用于一般交流电动机的过载、断相运转及电流不平衡保护。电路中的电流通过热元件会产生热效应，当热继电器通过电动机过载电流时，由于热效应作用，使双金属片受热弯曲而推动触点动作，而且按反时限特性需要一定的延时。常用型号有,JR15,、,JR16,。,5.,中间继电器,结构比较小巧，反应比较灵敏。一般用于增加控制电路中的信号数量或将信号放大，其输入量一般是电压，其实就是电压继电器。常用的交流中间继电器有,JZ7、DZ26，,直流中间继电器有,DZ、ZJ,系列。电压等级，交流110,V、220V，,直流有效值为2,V、24V、48V、110V、220V。,常用低压电器的安装与维修,表5,-,3,JS7、JS16,系列空气阻尼式时间继电器主要技术参数,常用低压电器的安装与维修,图,5-6,是热过载继电器外形结构图,图5,-,7 热过载继电器的符号,常用低压电器的安装与维修,图,5,-,8,JZ7,型中间继电器的外形结构图,图,5-9,中间继电器符号,常用低压电器的安装与维修,（三）电磁式控制继电器的选用,1.,电磁式控制继电器主要按被控制和被保护对象的工作性质来选择使用。做到选用恰当，使用合理，才能保证系统正常而可靠地工作。,2.类型和系列的选用,按被控制或保护对象的工作要求来选择继电器的种类。电流交、直流之分，不能选错。如时间继电器有直流电磁式、交流电
