50m烟囱施工方案(外模为白铁皮).docx

上传人:pc****0 文档编号:8902566 上传时间:2025-03-07 格式:DOCX 页数:38 大小:426.24KB 下载积分:10 金币
下载 相关 举报
50m烟囱施工方案(外模为白铁皮).docx_第1页
第1页 / 共38页

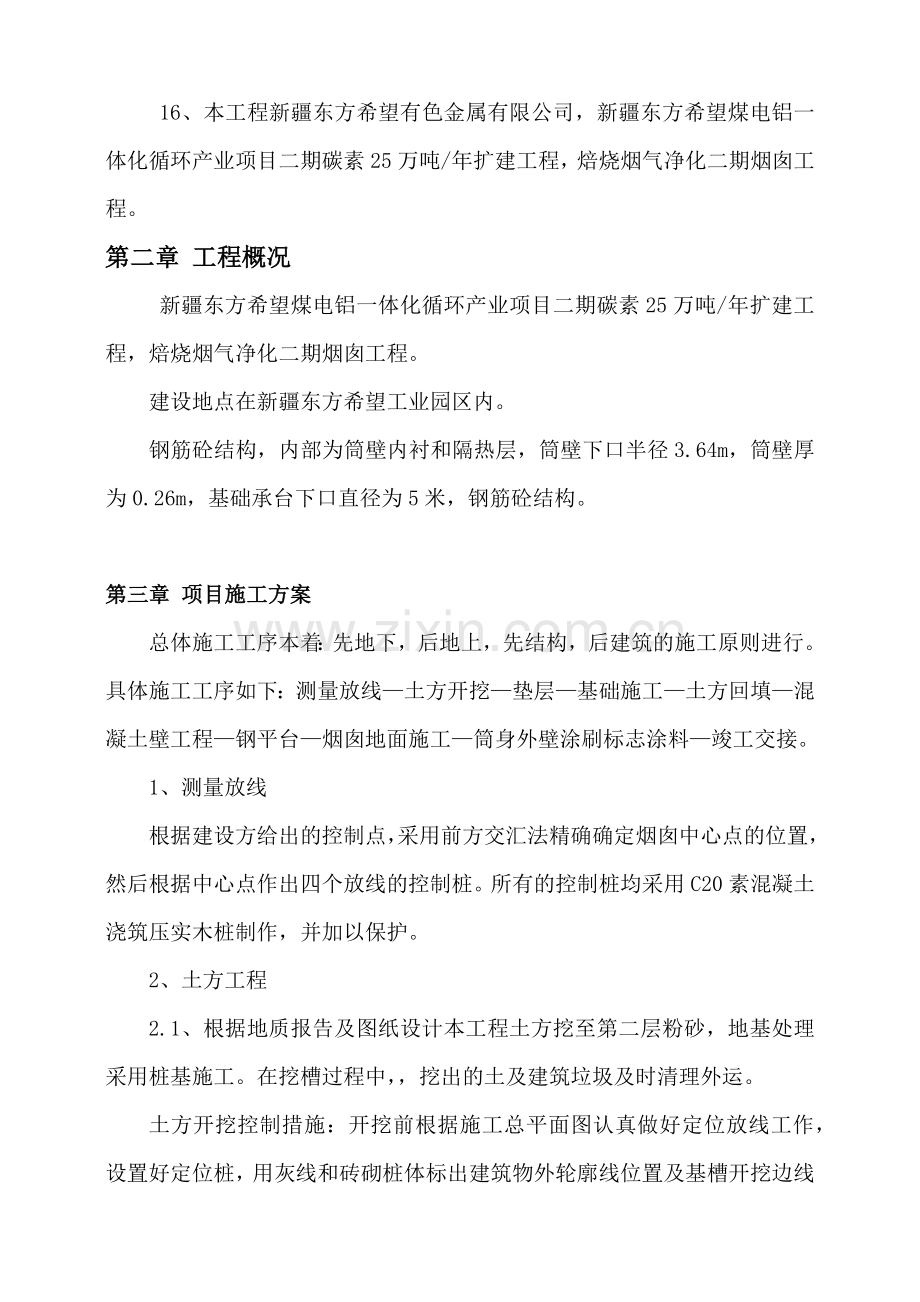

50m烟囱施工方案(外模为白铁皮).docx_第2页
第2页 / 共38页


点击查看更多>>
资源描述
烟囱施工方案 第一章编制依据 1、 《工程测量规范》 GB50026—2012 2 、《建筑地基基础工程施工质量验收规范》 GB50202—2012 3 、《烟囱工程施工及验收规范》 GB50078—2008 4 、《混凝土外加剂应用技术规范》 GB50119—2013 5 、《钢筋焊接及验收规程》 JGJ18-2012 6 、《混凝土结构工程施工质量验收规范》 GB50204—2011 7 、《普通混凝土配合比设计规程》 JGJT55—2011 8 、《建筑工程施工质量验收统一标准》 GB50300—2013 9 、《混凝土强度检验评定标准》 GBT50107-2010 10、《建筑机械使用安全技术规程》 JGJ33—2012 11、《建筑施工高处作业安全技术规程》 JGJ80—91 12、《施工现场临时用电安全技术规范》 JGJ46--2012 13、《土方与爆破工程施工及验收规范》 GBJ201—2012 14、《建筑工程施工质量评价标准》 T50375-2006 15、《砌体工程施工质量验收规范》 GB50203-2011 16、本工程新疆东方希望有色金属有限公司,新疆东方希望煤电铝一体化循环产业项目二期碳素25万吨/年扩建工程,焙烧烟气净化二期烟囱工程。 第二章 工程概况 新疆东方希望煤电铝一体化循环产业项目二期碳素25万吨/年扩建工程,焙烧烟气净化二期烟囱工程。 建设地点在新疆东方希望工业园区内。 钢筋砼结构,内部为筒壁内衬和隔热层,筒壁下口半径3.64m,筒壁厚为0.26m,基础承台下口直径为5米,钢筋砼结构。 第三章 项目施工方案 总体施工工序本着:先地下,后地上,先结构,后建筑的施工原则进行。具体施工工序如下:测量放线—土方开挖—垫层—基础施工—土方回填—混凝土壁工程—钢平台—烟囱地面施工—筒身外壁涂刷标志涂料—竣工交接。 1、测量放线 根据建设方给出的控制点,采用前方交汇法精确确定烟囱中心点的位置,然后根据中心点作出四个放线的控制桩。所有的控制桩均采用C20素混凝土浇筑压实木桩制作,并加以保护。 2、土方工程 2.1、根据地质报告及图纸设计本工程土方挖至第二层粉砂,地基处理采用桩基施工。在挖槽过程中,,挖出的土及建筑垃圾及时清理外运。 土方开挖控制措施:开挖前根据施工总平面图认真做好定位放线工作,设置好定位桩,用灰线和砖砌桩体标出建筑物外轮廓线位置及基槽开挖边线(考虑基础加深)。开挖过程中,技术人员应注意土层变化,挖至粉砂层既停止向下开挖。 土方开挖过程中,派专人负责土方挖掘顺序及车辆运输的合理性,以利生产和安全。 2.2、土方回填工程 土方回填前应清除基底的垃圾、树根等杂物,抽除坑穴积水、淤泥,验收基础标高。如在松土上填方,应在基底压实后在进行。 对填方土料应按设计要求验收后方可填入。 填方施工过程中应检查排水措施,每层填筑厚度、含水量控制、压实程度、填筑厚度及压实遍数应根据土质,压实系数及所用机具确定。 3、基础放线 根据四个方向的控制桩,将烟囱中心点投放于垫层上,根据中心点画出烟囱基础的轮廓线,作为垫层中心依据和基础支模依据。根据控制桩标注零米入孔位置,以便确定入孔插筋位置。 4、基础施工 基础由混凝土垫层,钢筋混凝土基础组成。基础施工的工序流程为: 4.1、基础开挖并清理完毕后,经验槽合格后,即可进行基础垫层的施工,混凝土采用平板振捣器震实,并严格控制垫层顶标高,保证顶面的平整度。混凝土采用运送车直接运至浇筑位置。 4.2、混凝土底板内配两层筋,钢筋采用绑扎搭接。外边模板竖立使用,模板之间竖缝满打卡子。由于为圆周外边,模板交圈,且模板只有竖缝,故整体稳定性较强,不需要对拉杆,只需加两道Ф18钢筋做成的环向围檩即可。混凝土标号为C40S8。浇筑时,采用自卸车水平运输、混凝土输送泵浇筑,泵车位于基坑边,但离基坑要有一定的安全距离,防止坍塌事故的发生。浇筑顺序由远及近,振捣密实,浇水、覆盖毛毡养护。 4.3、基础分为①、②两部分施工,先施工①,后施工②。 4.3.1、 ①部分筏板基础施工:钢筋接头采用绑扎搭接、接头位置应相互错开,钢筋施工时,不论立筋或环筋均以满足设计要求的数量为第一位,在此基础上,调整间距,使之均匀。 模板支设采用定行钢模板,支设时交错布置,以增强整体刚度。Ф20钢筋做环形围檩,竖向围檩用两根脚手架管组成。 混凝土浇筑采用泵运、人工插入式振捣,浇筑时从一点开始浇筑混凝土,振捣确保充分、密实,振捣器深入插到下层混凝土中,使上下两层混凝土充分结合,基础钢筋保护层的厚度按照设计要求或规范要求设置。浇筑时,派专人监护模板,一旦发现漏浆、螺丝松动等不利情况,及时处理,杜绝跑模事件出现。 4.3.2.第②部分杯口施工 在下层混凝土强度达到符合条件的强度后,进行第②部分施工,②部分钢筋施工基本与①部分相同,钢筋一次绑扎完成。在①部分的八字坡上支内外两排操作架,供支模同时和打灰使用,模板一次支设到基础顶部,模板加固方法同①部分,混凝土浇筑同①部分。模板拆除后注意浇水养护防止裂纹。 5、筒壁施工 本烟囱筒身施工技术工艺采用外提内砌施工方法,“内翻模外提法”施工主要方法,筒身内搭设钢管竖井架,施工作业高度的竖井架上搭设两层操作平台,作为钢筋、模板、混凝土施工及垂直运输安全防护的平台,顶上设天滑轮杆支架用卷扬机作为垂直运输机械采,用一套外模板逐段施工安装、提升,利用内脚手架支设内模将筒身混凝土逐段分层浇筑施工。 工艺流程如下: 5.1模板施工方法 5.1.1 操作平台安装 操作平台层作为内衬、隔热层及钢筋施工平台完成后将其上移为上层为提升模板、支搭模板、混凝土浇筑施平台。随作业高度不断增高,拆除下层操作平台,上移安装为上层操作平台,如此逐步提高。 在中心位置留置200*200mm小孔,作为施工过程中测定筒身中心线的孔洞,在操作平台中间偏心位置留出900*900mm的材料输送孔,作为上下输送材料的通道。制作1200*1200的封洞板,待料桶上到平台后,用其封住洞口,便于卸料时放置料桶及操作人员行走以确保安全。 筒身外壁不设操作平台,紧固外模钢丝绳的人员只在位于外爬梯处进行紧固操作。支模及提升模板时操作人员站在已绑扎好的环壁筋内。为确保筒外壁施工过程中的安全,由首层操作平台向外跳出0.9m长的脚手架钢管,用于悬挂筒外壁安全防护网,安全网深2m,下端用Ф18mm棕绳收口连接于筒外壁。安全网随操作平台及模板逐步上升而上升。 在烟囱外爬梯相应的位置上,设置2.8m高的外挂施工爬梯,以方便相关人员能安全的通过烟囱外爬梯、外挂爬梯登到操作平台,进行相关施工及质量检查。如砼出现表面质量问题需要处理时,操作人员就在外挂爬梯上进行处理(必须在有安全保证措施的情况下施工)。操作平台及外爬梯见图1。    图1操作平台及外爬梯 内井架提升用的天滑轮装在井架顶部的天滑轮固定托架上,由四根固定杆及八根加固斜杆固定天滑轮,并设角底滑轮及转向滑轮。天滑轮的荷载至少有八个扣件承载,滑轮杆上的动荷载为2 6 t。因而每个扣件上的动荷载为0. 3 2 5t,完全能满足承载能力的要求。 5.1.2外模板的构造 筒身内模板为定型钢模,外模板采用1.2mm厚的白铁皮,外模加工时按烟囱坡度进行竖向放线、裁割,整体分四片制作,每片竖向连接缝处重叠100mm厚活接,每节高度1.5m。用白铁皮涂上脱模剂做外模,能使烟囱外表面光洁、美观、支模快速,筒身坡度一致,减少模板之间的接缝。模板见图2。 5.1.3外模板提升 在模板上端按水平间距1000mm钻孔后串8#铁丝环。在模板竖向两侧距接口处250mm的位置,采用螺栓锚固两列“Ω”型扣,以便于穿设紧固模板用钢丝绳,在浇筑砼前紧固外模。将10~28个(根据筒身变小而递减)提升器支架配套10~28个提升器(承载1t)安装在竖向钢筋上,待砼达到拆模强度1.2N/mm2后,松开模板外侧紧箍器及钢丝绳,用提升器将外模板逐节均匀提升。 提升架用直径25mm圆钢焊接成三角架,用3~4道8#铁丝捆绑在已扎环筋的竖向钢筋上。每个提升器上分担的荷载为(考虑动荷系数为1.4)1.9×10-2kn,此力相当小,承载力为2t的提升器及用直径22mm钢筋焊接的提升架完全能承受。 5.1.4外模板的安装、调径 外模高度为1.5m,当安装较正达到规定尺寸要求后,用临时支撑及钢筋支架控制内外模板的净距,及外模与主筋的保护层间距,临时支撑水平间距为300mm,随砼的浇筑逐步予以拆除。外模安装好后,在外圈每节模板用6.5mm钢丝绳与两组紧绳器紧固,间距为60mm,约22道。外模板应捆紧,防止胀模和漏浆。外模板见图3。 图3 随施工高度的增加,筒身内径按设计坡度收身,则模板竖向重叠连接面增宽。移置式模板的中心与烟囱设计的中心的误差要求不超过5mm,模板下缘同已浇混凝土搭接约为50mm,模板与砼面接缝处在模板内表粘海绵条以防施工漏浆。 5.1.5偏心检测 烟囱各段施工,筒体中心位置的确定及检验,主要采用30kg的线坠吊中的方法,每段筒身施工分钢筋安装、内衬的砌筑施工、外模板安装的对中检验、定位、砼浇筑前进行外模、钢筋、内模的间距及对中复检,并作记录。 筒体施工每上升5m采用激光对中仪复检,将激光铅直对中仪架于烟囱原始中心点,对中纠正后,开启激光发射器,打平激光到操作平台上的分格板,再以此激光点为中心,拉尺检查筒体各结构的中心情况,并作记录。 每施工10m高从烟囱外壁对烟囱偏心进行检测。使用经纬仪从烟囱同一高度外壁沿两侧切线方向分别引观测点至地面标杆上,反应到标杆上的两观测点间的中心点即为测高度烟囱中心点,将此点作为观测基准点。使用同样方法再测定烟囱其他高度的中心点反应到地面标杆,两中心点的间距为烟囱两观测高度的相对偏心值。观测时地面标杆须放置水平,并与观测方向的烟囱外圆切线水平。测量时从夹角900方向的两点进行,将两方向分别测得的中心偏差值进行三角换算即得烟囱外壁中心相对偏差方向及对应差值。 5.1.6满堂脚手架搭设施工   采用满堂脚手架,其内部垂直提升井架总高50m,均采用建筑钢管及扣件随施工进展搭设。从底部~15m范围内采用双立杆搭设,15m以上采用单立杆搭设;立杆水平步距1.5m,水平杆竖向间距1.15m,按烟囱内径的收比度进行搭设,满堂脚手架范围随烟囱内部尺寸变化而逐渐减小。水平杆钢管搭设时,要将其两端伸入内衬砖砌体中,搁在砖砌体上。在高度方向,每隔10m烟囱牛腿处将周围4根钢管伸长,直到其两端锚入筒壁砼中50mm与砼壁加固一次,达到卸荷及保证脚手架、井架的强度和稳定性的作用。安装此处钢管时应在管端包上隔离膜,以便于今后拆除。   烟囱施工的内井架是随烟囱筒壁施工同满堂脚手架同步逐节增高的。第一次安装高度为超出±0.000处3~5m,其后则随满堂脚手架同步施工,内井架顶部高出施工平台4.0m。井架底座支撑在砼基础底板上,基础砼表面不平之处须以钢板垫平。吊笼在井架搭设安装时,事先放置于井架内对应位置。 5.1.7防护棚施工   在烟囱出入口处5m高位置搭设一双层钢管木跳板防护棚,用以防止上部施工时物件掉落,保证下面施工人员的安全。 5.2筒身混凝土及钢筋施工 5.2.1烟囱筒身为薄壁结构,混凝土浇筑时质量至关重要,除材质和配合比满足设计要求外,还必须在施工操作时注意振捣密实。杜绝出现空洞、蜂窝等质量通病,保证观感和强度。混凝土浇筑采用筒身内部吊篮提升浇筑。   5.2.2在浇筑混凝土之前,必须复查模板的尺寸,详细核对各种预埋件的标高、位置和数量,经监理工程师验收确认无误后方可浇筑。   当砼搅拌完成后,用手推车把卸下的砼运送到平台上,再推到井架内,由内井架提升到平台上浇筑。混凝土应从一点开始分左右两路沿圆周截面均匀地分层浇筑;两路会合后,再反方向浇筑,这样不断分层进行,每层用50型振动棒将混凝土振捣密实。浇混凝土时,应对称地变换浇筑方向,防止模板向一个方向倾斜和扭转。振捣混凝土时,不得触及钢筋和模板。振动棒的插入深度不应超过前一层混凝土内50mm。此施工过程的施工关键在钢丝绳的紧固施工与混凝土振捣的相互配合,混凝土按以下方式进行浇筑:   最底下接槎处两道钢丝绳收紧→第一层砼入模→此处钢丝绳初次收紧→沿周边均匀振捣一次砼→再收紧钢丝绳→二次振捣密实砼→第二层入模循环完成   5.2.3取样根据有关要求,筒身按每浇筑5m高,制取一组混凝土试压块,标明取样日期,以检验28日龄期的砼强度。第一次浇筑时,多做几组试块,分别试压一天、二天及三天强度,以供施工参考用。混凝土试块的制作、养护和检验应有专人负责。砼表面及各接槎处必须平整光洁,不能有蜂窝麻面及明显的施工缝。 5.2.4混凝土养护   筒身模板的拆除,应在混凝土的强度达到能承受上部荷重而不变形时方可进行,混凝土的强度不小于1.2N/mm2。烟道口的承重模板,应在混凝土强度达到设计标号的70%后方可拆除。拆除模板后应及时对其表面进行修理,并采用薄膜养护剂进行养护,采用接长钢管喷雾头进行施工,施工时要保证均匀喷射,不得漏喷。 5.2.5钢筋绑扎:筒身设计第一节为内外两层钢筋,内外环向钢筋均配在竖向筋的外侧,以上其它各节均为单层钢筋。环向钢筋保护层按照设计要求设置,竖向及环向钢筋大于Φ18采用机械或焊接,小于Φ18采用绑扎搭接,接头长度和错头位置符合设计规范要求和设计要求。 5.3砌筑耐火陶砖、填塞隔热层 粘土耐火砖和耐酸胶泥性能指标必须符合规范要求。砌筑应采用刮浆揉挤法,通过揉挤使平、竖灰缝胶浆饱满,饱满度达95%,灰缝厚度一般为3~4mm,砌筑后将灰缝刮平,砌筑后用耐酸胶泥勾缝。绝对不能用水直接将胶泥调稀进行灌缝,这将严重影响砌筑质量,耐火砖及耐酸胶泥的保管及使用应遵照施工说明进行材料选用憎水水玻璃珍珠岩制品。填充必须密实无缝隙,当耐火砖砌到牛腿以上480mm高时,做耐酸水泥砂浆斜坡。耐火砖厚度为345mm,其余各节为230mm,砌筑耐火砖时按图纸要求砌筑防沉带,整圈设置间距2m。 开始进行耐火砖砌筑,先把底部砌砖的部位进行清理,然后按施工人数均分位置,这样便于施工时互不阻碍。在砌筑时必须确保内衬砌筑体质量和隔热层位置的准确,用一根预先设置好距离的直粗铁丝或卷尺利用筒身外模的固定位置进行砌体位置定位。   内衬与筒身之间的隔热层厚度为300mm,为保持内衬的稳定,每平方米内由内衬向筒壁方向挑出二块顶砖,顶砖与筒壁间留出10mm的温度缝,同时在内衬外表按纵向间距2.0m设置一圈防沉带,防沉带与筒壁之间留5mm的温度缝。砌筑时一定要注意砂浆用量,切忌将砂浆掉入到隔热层中。 6.航空标志漆涂刷施工 为了保证飞行安全,烟囱筒身设置了航空色标。色标由红色白色相间组成。烟囱主体完工后,在外平台悬挂吊篮,分若干工作面环向进行标识漆的涂料。按照设计要求涂刷4遍,涂刷参考用量为850g/m2。 涂刷顺序由上到下,先涂南面一侧,在每一分段区域内,要求在竖向作业范围内一刷到底。涂刷前将混凝土表面杂物清扫干净,但不准用水清洗,且安排在白班施工。施工时将涂料装入小桶内,放入吊篮,用滚刷均匀涂满,按要求均匀涂刷。 7、爬梯信号平台、避雷针等附件的安装 7.1.铁件埋设措施 7.1.1.爬梯及信号平台均系筒壁内预埋暗榫,后用螺栓将金属构件固定。 7.1.2.铁件埋设精度保障措施 爬梯埋件利用场地上的控制桩,在筒壁上定下基点,利用经纬仪依次将埋件中心投至固定好的环筋及下层模板顶部,并做好标记,用线坠子及卷尺定出埋件精确位置。 信号平台埋件:距每层平台埋件等分圆周及爬梯中心点等分与其相邻两组埋件与圆心形成的夹角的特点,算出每两块埋件的间距进行埋设,铁件位置确定后,将埋件与主筋焊接。 7.2.安装措施 爬梯采用两节一组安装,先于地面将其组装好,再用小扒杆吊起,用螺栓将支腿固定在筒壁上,将构件的连接螺栓拧好。 信号平台的安装应借用刷航行漆的操作吊篮完成,安装顺序由下而上,当信号平台以上航标漆刷完后,开始安装该层信号平台。 7.3.避雷针和航标灯安装 避雷针待筒壁施工完成后安装,安装时与筒壁内避雷针引线按设计可靠焊接,环网与厂区避雷接地网相连。航标灯按照设计固定于信号平台上,电缆沿爬梯自下而上敷设,通过特制卡扣与爬梯固定。 8、沉降观测措施 8.1.观测方法和测量精度 为准确地掌握烟囱的沉降变形情况,在整个工程建设期间须进行沉降观测。根据设计院提供的水准点以及设计建筑沉降观测点,组成相应的比和水准路线。根据国家标准的相关规定:沉降观测符合二等水准测量技术要求即可满足施工精度。同时,我们采用相关要求的精密水准仪以及配套的铟钢水准尺,并且,每次观测时,观测路线、观测方法、仪器、人员、环境和工作条件相同,以确保观测精度。 8.2.观测周期和次数 烟囱基础施工完毕后,即可进行第一次沉降观测。第一次沉降观测连续进行两次,当两次观测点高程之差不小于1mm时,取其平均值作为首次观测高程值。烟囱施工期间的观测周期为,每施工15m—20m高观测一次;施工至顶后,每月观测一次,直到移交甲方。并且总观测次数不少于六次。观测周期和观测次数如有要求,按照设计要求进行。 第四章 项目质量控制措施 一、质量目标、目标控制点、质量体系及质量控制措施 1、质量目标: 混凝土内实外光,颜色一致,线条流畅,曲线美观,表面无污染。分项工程一次验收合格率100%,优良率≥96%,分部工程优良率100%,单位工程达标优良标准。 2、要组织有关人员进行技术交底,学习质量标准,人员明确分工,明确责任,实行挂牌制,使每个施工人员做到心中有数,此外还须注意以下几项: 2.1、每节模板拆除后,必须及时清理,修整和刷油。 2.2、上下模板连接必须用螺栓上满。 2.3、模板上下层之间的对接工作必须做好,要将下节模板的承口砂块清理干净,确保接缝严密、不漏浆。 2.4、模板支撑必须牢固,加固钢管必须与模板贴紧,所有螺帽必须备齐,拧紧且拧入后要露出2个以上丝口。 2.5、半径丈量必须内外模板都拉尺寸。 2.6、提升平台,一定要将平台与模板的连接解除,以免出现质量事故。 2.7、所有材料必须有合格证和试验报告。 2.8、焊工必须持证上岗,并应对所焊接头逐个检查,按焊接规程进行抽头试验。 2.9、模板及所有外加工件必须有出厂合格证。 2.10、每节砼浇灌前,应进行验收,对模板钢筋及支撑逐项检查,发现问题及时处理。 5、 施工中易出现的质量通病及控制措施: 质量通病 产生质量问题的主要原因 施工中应采取的控制措施 模板拼缝多,模板竖缝出现错台、砼表面挂浆、清水砼效果不明显 模板垫缝处错台 模板垫缝处打磨成刀子型 模板拼缝不严密 模板拼缝处贴双面海绵胶带,并上满U型卡 砼养护不好 砼浇灌完毕及时浇水湿润顶部砼,模板拆除后用白色砼养护液养护 上下节砼表面错台及漏浆、砼表面气孔多,有蜂窝、麻面等缺陷 砼坍落度过大 严格控制砼搅拌中的用水量 施工人员技术水平低、责任心不强 加强施工人员专业技术培训,提高职工质量意识 爬梯不顺直,出现变形 爬梯制作过程中出现变形,没有及时矫正 加强制作过程中的检查、控制,发现变形及时矫正 爬梯埋件埋设位置不正确 用经纬仪把埋件位置投到模板上,埋件固定牢固 筒壁曲线不圆滑,局部出现凸鼓和凹痕 半径尺寸偏差 筒壁施工时设专人负责测量每一节筒壁的半径尺寸,质监员校核。 风大引起筒壁位移 风力大于3级时停止找中和测量半径工作 4、质量验收标准如下: 序号 项目 质量标准(mm) (1) 中心偏差 ≤10 (2) 模板半径偏差 ±5 (3) 筒壁厚度偏差 ±10 (4) 内、外表面平整度 ≤15 (5) 烟道口中心线偏差 ≤15 (6) 烟道口标高偏差 ±20 (7) 预埋暗榫偏差 ≥20 (8) 预留洞口高和宽偏差 ±20 5、烟囱工程精品工程标准: 1 筒壁中心线的垂直偏差 ≤20mm 2 混凝土表面质量 不应有蜂窝、拉裂、露筋、明显凹痕鱼鳞状 3 隔热层 应符合设计要求和有关规范规定 4 筒壁的扭转 10米内≤50mm,全高程内≤200mm 5 内外表面平整度 ≤15mm 6 筒首标高偏差 筒身全高±30mm 7 爬梯安装垂直偏差 ≤L/100,且≤30mm 8 筒身内衬 (1) 灰浆饱满度 ≥90% (2) 隔热层的填充材料 必须符合设计要求,填充饱满 (3) 内衬砖缝厚度 ≤2mm (4) 表面平整度 ≤30mm (5) 隔热层或空气间隙厚度偏差 ±10mm 9 航空标志外观 均匀、颜色一致,无露底、脱皮、裂缝、起砂等缺陷 工程质量组织机构 项目经理 冷锁俊 工长 技术负责人 吴蔡新 试验员 测量员 安全员 材料员 内业员 质量员 施工员 机械员 第五章 项目安全控制措施 一、安全目标 杜绝安全伤亡事故,做到安全生产事故零目标,确保安全文明工地。 二、安全施工组织保证措施 1、成立安全领导小组 施工过程中的安全生产,是保证工程正常进行的重要因素之一为加强安全生产管理,成立现场安全生产领导小组详见项目安全管理体系框图,由项目经理任组长,专职安全员任副组长,统筹工程安全生产工作,保证各项措施的实施,责任落实到人,安全指标与经济效益挂勾,完善安全生产责任制。 2、做好安全教育和加强安全标准化 对现场操作人员进行安全生产的培训和教育,特别是新工人,入场前必须参加安全生产学习,熟悉安全生产操作规程,提高安全生产意识,特殊工种的工作人员上岗操作必须持上岗证。 3、加强现场安全管理 ①建立现场安全管理制度,分段制定安全生产保护措施,严格“三宝”使用管理;进入现场必须要戴安全帽,高空作业必须要有安全带,主体施工时,脚手架必须挂好安全网,做好“四口”及外围的安全防护工作。 ②抓好安全生产目标管理责任制,落实安全生产责任,实行项目经理负责制。建立起以项目经理为首,项目技术负责人领导下的安全保证体系。施工队设专职安全员。项目的主要领导和专职安全员要经过专门的安全培训。项目经理部负责现场的综合管理,做到常备不懈,一抓到底。 ③特殊工种(如塔吊、电梯司机、电工等)要持证上岗,并定期作体格检查,符合要求方准上岗。 ④保卫人员要认真负责,不得放非施工人员、车辆进入工地,经过允许的参观人员要戴安全帽并有专人引导。 ⑤现场设置安全标识牌和标语牌;危险区域设置警示标志。 ⑥现场所有操作人员必须遵守安全生产操作规程:操作平台、脚手架上堆放材料不得超过规定荷载;严禁高空抛物,防止下落伤人;拆除后的模板要及时堆放,木模板不允许有朝天钉;支模板、绑扎钢筋进严禁站在墙上操作;禁止穿高跟鞋、拖鞋过去时现场,严禁在架上打闹和酒后作业。 ⑦认真执行国家有关规定,贯彻文明施工要求。推行现代化管理方法,科学组织施工,按照施工组织设计的要求合理布置现场,做好现场文明施工的各项管理工作。 ⑧生活区施工的安全保障措施。 三、结构施工安全防护措施 1、脚手架工程 脚手架必须按《脚手架施工规范》搭设,把好“连接、承重、检验”三关,严禁堆入重物,做好各出入口的防护,外脚手架用密网全封闭施工,沿建筑物四周按规定设置水平安全网,防止高空坠物伤人。 2、高空作业 抓好低处及高空作业防护,防止物体打击和高空坠落,认真使用“三宝”(安全帽、安全带、安全网),加强对四口(楼梯口、电梯口、井道口、预留洞口)、五临边(脚手架边、坑道边……)的设防。 3、四口、五临边安全防护措施 ①基坑四周设防护栏杆,并用竹笆或密目安全网封闭,以避免落物伤人和人员坠落。 ②在进行基础施工及槽边回填时,立面挡竹笆、平面铺木板或竹笆,保证人身安全。 ③施工现场结构留洞尺寸20-50cm2及以上的洞口都必须采取防护措施,150cm2以上应设防护栏,搭设安全网,底层出入口、过道口搭设安全通道。 ④凡施工楼梯必须设置安全防护栏,施工楼梯跑道空间较大时,应张设安全网或沿梯段单独设防护栏杆,平台必须采取封闭防护措施。 ⑤凡作业高度2米以上(含2米)的工作面,须设置安全防护网,卸料平台外侧也应设置安全可靠防护栏或挂设安全网及竹笆围护。 ⑥脚手架应高出在建工程1.5米,中间加横杆和设安全网防护。 ⑦当使用脚手架时,脚手架必须高于操作层,架子内档与主体结构空隙应用安全网封严。 ⑧严禁操作人员任意拆除或变更安全防护设施,若施工中必须拆除时,必须经施工技术负责人批准后,方可拆除或变更。 4、施工用电安全防护措施 4.1、现场临时用电量详见“六、施工准备工作计划”。 4.2、安全用电措施 ①抓好施工现场用电安全管理,严格按照《施工现场用电安全技术规范》,《手持式电动工具的管理、使用、检查和维修安全技术规程》及其它有关规定。 ②施工现场内一律使用铁制标准配电箱,一律采用三相五芯电缆。电缆架空敷设,不得随意拉、接。导线截面凡大于10m2的,必须使用相应规格的接线端子压接,不得直接压接。 ③施工现场内架设导线以及由配电箱至中级电气设备的导线必须根据负荷容量的大小,根据实际需要选择相应规格的导线。 ④配电箱,开关箱内的工作零线应通过接线端子连接,并应与保护零线端子板分设。箱内必须在设备负荷首端处设置漏电保护装置,布线正确、整齐。配电箱,开关箱加锁,箱内无杂物。 ⑤现场内各种电气设备接地接零。电动机械和手持电动工具设漏电保护装置。 ⑥现场内各用电设备实行“一机一闸一保护”。严禁“一闸两机”或“一闸多机”。 ⑦现场内各种用电设备不得超负荷运转,不准带病运转,不准在动行中维修保养。 ⑧现场内的闸刀开头必须保护闸盒完好,各空气开头必须设有保护罩,开关扳手完。 ⑨RD丝严禁用铜丝等代换,且必须与额定电流匹配,严禁以大代小。 ⑩现场内导线接头必须绝缘良好,导线完好无损、脱皮、老化导线不得使用。 使用移动电动工具者,须穿绝缘鞋,戴绝缘手套。 现场内各用电设备如发生故障,应由电工或专业技术人员负责维修。其他人员不得擅自动手操作和维修。 严禁私拉电线,乱接电源,坚决禁止使用电炉等。 4.3、停电 ①悬挂停电标志牌,挂接必要的接地线。 ②由相应级别的电工检修。 ③检修人员应穿戴绝缘鞋和绝缘手套,使用电工绝缘工具。 ④有统一组织和专人指挥。 4.4、照明 ①基坑内作业,夜间施工或自然采光差的场所等设置一般照明、局部照明或混合照明。 ②不同场合选用不同的照明器。 ③根据现场需要设置警卫照明和红色信号照明和事故照明。 ④对各类用电人员进行安全用电基本知识培训。 ⑤特殊作业用电场所使用安全电压照明。 5、机械设备安全管理措施 本工程使用施工机械较多,防止机械伤害事故的发生,使用机械时应严格遵照《建筑机械使用安全技术规程》中的有关规定,根据现场实际情况主要机械使用时采取以下方面的安全措施。 5.1、严禁拆除机械设备上的自动控制机构动矩限位器等安全装置、以及监测、指示、仪表、警报器等自动报警、信号装置。其调试和故障的排除应由专业人员负责进行。 新购或经过大修、改装和拆卸后重新安装的机械设备,必须按原厂说明书的要求进行测试和试运转达。 处在运行和运转中的机械严禁对其进行维修、保养或调整等作业。 机械设备的操作人员必须身体健康,并经过专业培训考试合格,在取得有关部门颁发的操作证或驾驶执照、司机证、特殊工种操作证后,方可独立操作。学员必须在师傅的指导下进行操作。 现场施工负责人应为机械作业提供道路、水电、临时机械或停机场等必须的条件,并消除对机械作业有妨碍或不安全的因素。夜间作业必须设置有充足的照明。 在有碍机械安全和人身健康场所作业时,机械设备应采取相应的安全措施。操作人员必须配备适用的安全防护用品,并严格贯彻执行《中华人民共和国坏境保护法》。 电气设备每个接地点应以单独的接地线与接地干线相连接。严禁在一个接地线中串接几个接地点。 在低压线路装置中,严禁利用大地作零线供电。不得借用机械本身金属结构作工作零线。 严禁带电作业或采用预约停送电时间的方式进行电气检修。检修电气设备前必须切断电源开关上挂“禁止合闸有人工作”的警告牌。警告牌的挂、取应有专人负责。 发生人身触电时,应立即切断电源,然后对触电者作紧急救护。严禁在未切断电源之前与触电者接触。 移动式机械的电源导线(或临时电源)必须采用绝缘良好的橡皮护套铜芯软电缆(俗称橡皮软线)其中必须有一根专用的接地(接零)线。电源导线不得直接绑扎在金属架上。 5.2、施工机具安全保障措施。土石方机械施工区内有地下电缆和供排水管道时,必须查明走向,用明显记事情标示,严禁在离电缆1.0米距离以内作业。 配合土石方机械作业的清底、平地、修坡等人员,应在机械的回转半径以外工作,如必须在回转半径内工作时,必须停止机械回转并制动好后方可作业。机上、机下人员应随时取得密切联系,确保安全生产。 挖掘机行走时,主动轮应在后面,臂杆与履带平行,制动住回转机构,铲斗离地面1.0米左右。上下坡道不得超过本机允许最大坡度。下坡用慢速行驶,严禁在坡道上变速和空档滑行。 铲运机在坡道上不得进行保修作业,在陡坡上严禁转弯、倒车和停车。在坡上熄火时应将铲斗落地,制动牢靠后,再行启动。 铲运机非作业行驶时,铲斗必须用锁紧链条挂车在运输行驶位置上。机上任何部位均不得载入或装载易燃及爆炸等物品。 5.3、混凝土振捣器作业转移时,电动机的导线应保持有足够的长度和松度。严禁用电源线拖拉振捣器。混凝土振捣器操作人员必须穿戴绝缘胶鞋和绝缘手套。钢筋冷拉机冷拉场地在两端地锚外侧设置警戒区,装设防护栏杆及警告标志。严禁无关人员在此停留。操作人员在作业时必须离开钢筋至少2.0米以外。 5.4、木工机械工作场所应备有齐全可靠的消防器材。严禁在工作场所吸烟和有其他明火,并不得丰放油、棉纱等易燃品。 木工带锯机作业中,操作人员应站在带锯机的两侧,跑车开动后,行程范围内的轨道周围不准站人,严禁在运行中上、下跑车。 卷板机被刨木料的厚度小于30mm,长度小于400 mm时,应用压板或压棍推进。厚度在15 mm,长度在250 mm以下的木料,不得在平刨上加工。 6、防火安全措施 6.1、认真贯彻执行工程防火七项标准和各项规章制度,施工现场保持道路畅通,地面上设足够的消火栓。 6.2、消防器材必须齐全。有效地配置于需要地点,必须定期进行检查,保证其工作正常。 6.3、木工棚、宿舍设置足够的消防器材。 6.4、建设单位应提供专用消防水源,消防设备单独使用,不得与施工用水混用,消防水管采用法兰连接。 6.5、木工棚、木材仓库及易燃易爆物品储存处,严禁烟火。 6.6、电焊工在危险区或作业,要制定有效措施,设专人看管,严防火军。 6.7、各种压力容器在使用时应有安全阀、压力表,要避免曝晒,氧气瓶不能碰撞,严防油脂污染,禁止和易燃品放在一起。 6.8、严禁在施工现场和库房吸烟。 6.9、木板、油漆、稀料等易燃、易爆的物品必须单独存放于安全地点,并设有明显的防火标志。 6.10、施工垃圾必须及时清理。不得有过量易燃物堆积。 7、事故处理措施及其它安全措施 7.1、项目负责人在得到因工伤害事故报告后,应立即组织抢救受伤人员,指导现场急救或送专门医院抢救,并组织人员救险,防止险情扩大。 7.2、如现场发生人身意外伤害事故,如当事人没有自觉症状,不要轻易放走当事人,医务人员要对其进行全面检查并观察24小时,确实没有损伤时才能视为正常。 7.3、当发现伤员心跳、呼吸停止时要应地抢救,进行心脏复苏,直至急救医务人员到场进一步抢救。 7.4、现场发生人身意外伤害事故,不要慌乱,派专人守伤员前进行临时救护,另派人与急救中心或医院联系,说明伤员所处地点,行车路线及达到所在地点的明显标志。 7.5、对于骨折伤员,特别是怀疑颈、胸腰椎骨折伤员要做好固定,用硬板搬运,不得随意拉扯、扭曲身体搬运。 7.6、如现场无应急车辆,须打“120”请求急救车。 7.7、若医院路线不清,可要求“120”急救车送往指定医院。 7.8、伤员送往医院过程中,必须由项目经理相陪(夜间施工由值班人员相陪)以避免发生不必要的麻烦,并保护好现场,及时通报项目部有关领导及安全人员。 工程安全组织机构 组长 冷锁俊 副组长 (安全工长) 木工班组长 员 架工班组长 员 机电班组长 钢筋班组长 瓦工班组长 员 力工班组长 砼班 组长 第六章 项目进度控制措施 一、施工进度安排 根据本工程设计文件,参照招标文件、合同要示,结合实际施工情况,制定烟囱工程施工进度计划(详见附表1)。 确定各施工过程的施工顺序,必须符合由建筑结构、构造确定的工艺顺序,其目的是为了更好地按照施工客观规律组织施工,使各施工过程的工作队之间紧密配合,平行、搭接、穿插施工,既能保证施工的质量与安全,又能充分利用空间,争取时间,缩短工期。 本工程施工按照先上后下、先土建后安装的原则进行。组织施工力量进行,加大人力,物力,充分展开施工工作面,要求在结构施工期间,土建各专业密切配合,安排专人预留、预埋,各工序施工协调好关系,并注意成品保护。 二、材料采购及进场计划 我公司具有完善的材料采购系统,能够保质保量及时地供应各种材料,本工程为甲供材。根据本工程施工网络计划,按照材料分类供应原则制定材料供应计划,由现场技术人员和材料人员提供清单,并经项目经理审核同意,提前15天报监理单位、建设单位材料部门审批,建设单位根据现场工程进度提前供应到施工现场指定地点。 三、节假日、农忙季节施工保障措施 根据本工程的施工计划安排,为保证施工质量和进度,特制定以下措施。 1、农忙季节施工措施
展开阅读全文
