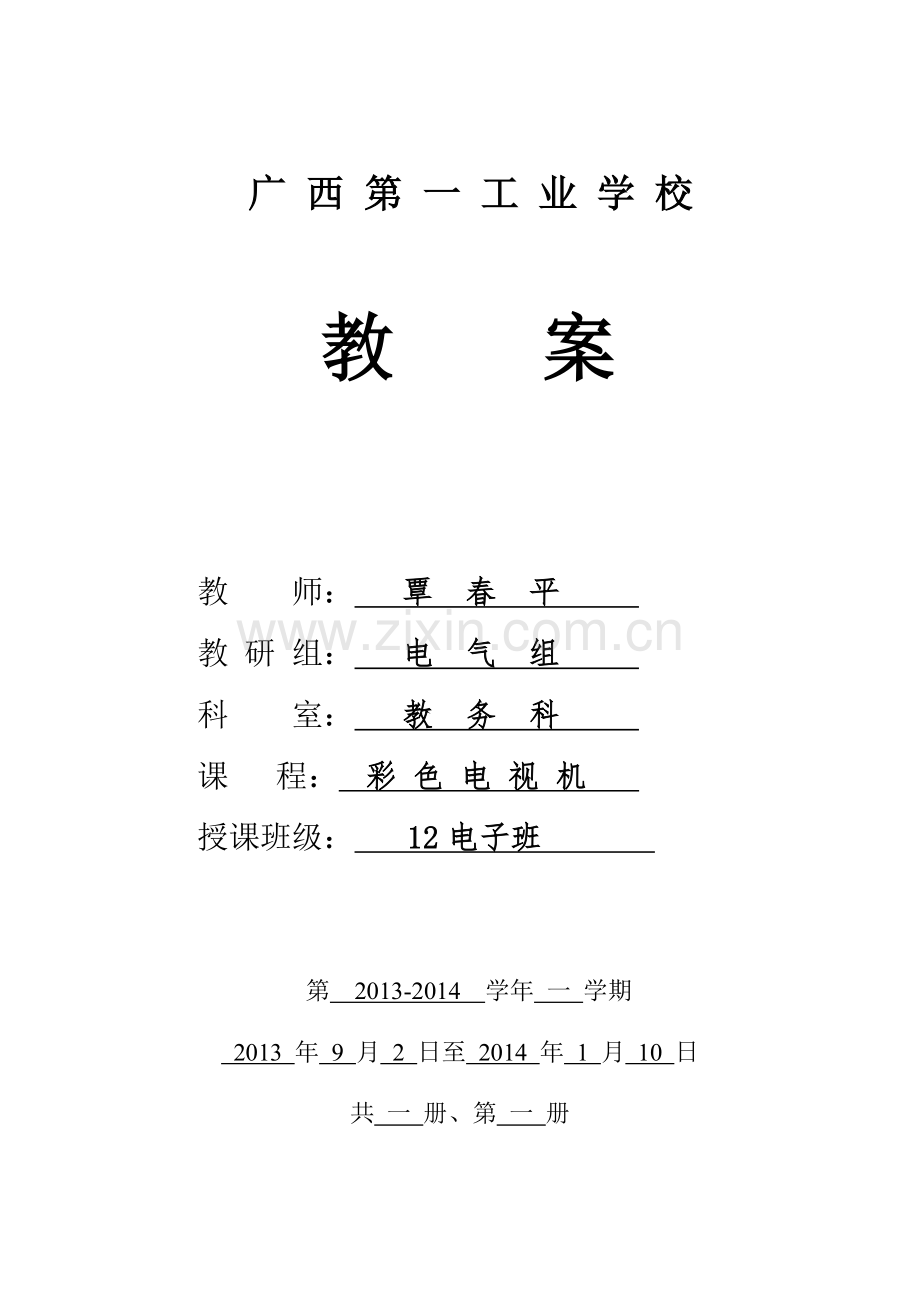

广 西 第 一 工 业 学 校

教 案

教 师： 覃 春 平
教 研 组： 电 气 组
科 室： 教 务 科
课 程： 彩 色 电 视 机
授课班级： 12电子班

第 2013-2014 学年 一 学期
2013 年 9 月 2 日至 2014 年 1 月 10 日
共 一 册、第 一 册

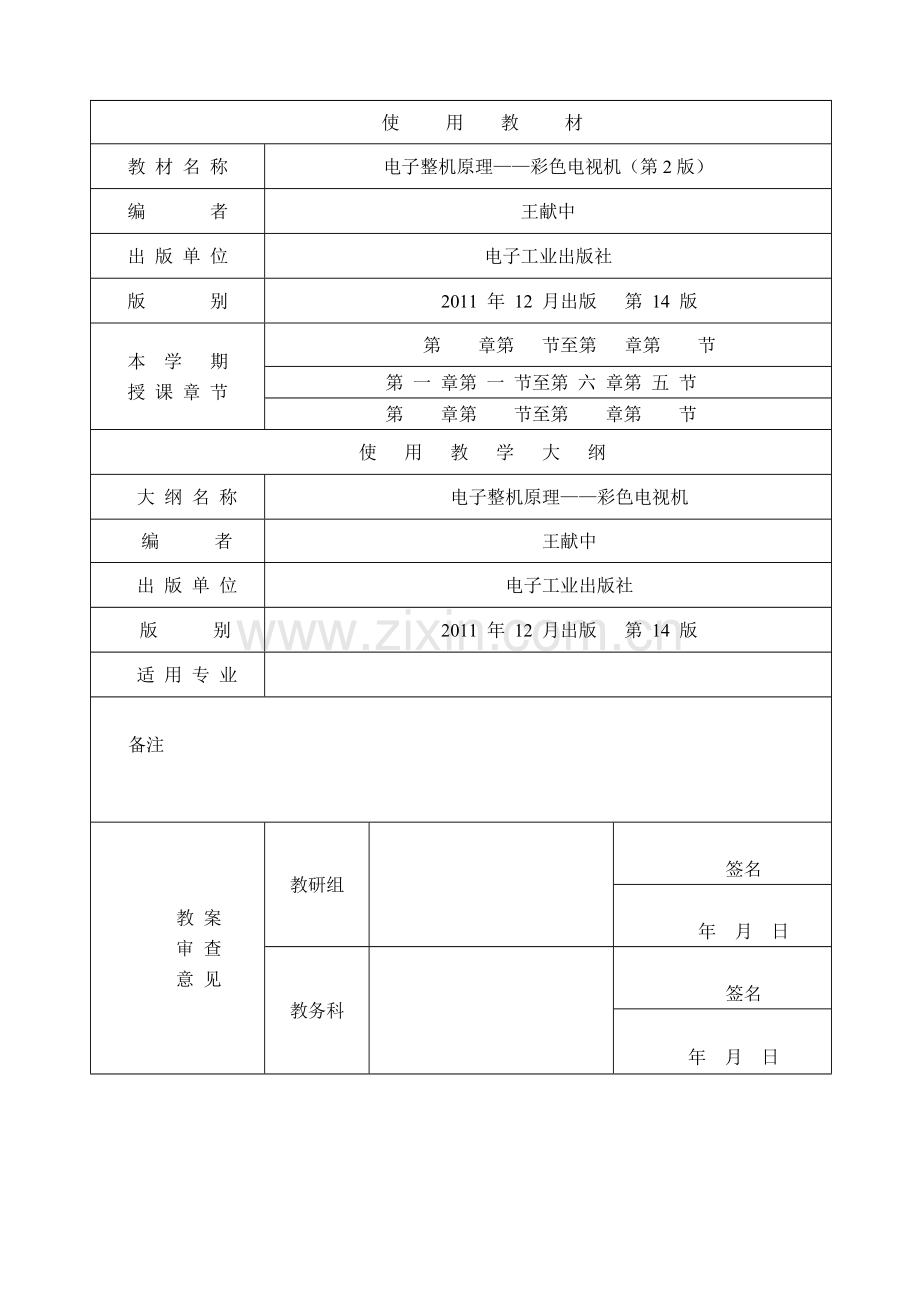

使 用 教 材
教 材 名 称
电子整机原理——彩色电视机（第2版）
编 者
王献中
出 版 单 位
电子工业出版社
版 别
2011 年 12 月出版 第 14 版
本 学 期
授 课 章 节
第 章第 节至第 章第 节
第 一 章第 一 节至第 六 章第 五 节
第 章第 节至第 章第 节
使 用 教 学 大 纲
大 纲 名 称
电子整机原理——彩色电视机
编 者
王献中
出 版 单 位
电子工业出版社
版 别
2011 年 12 月出版 第 14 版
适 用 专 业

备注

教 案
审 查
意 见

教研组

签名

年 月 日
教务科

签名

年 月 日

广 西 第 一 工 业 学 校 教 案
授课时数
四课时
授课章节
第1 章第 1 节至第 1 章第 1节
课题名称
彩色电视机基础——光的特性与光源
教学目的要求
了解光的特性，明确可见光的概念，了解五种主要标准光源；理解彩色三要素和三基色原理，掌握亮度方程。
教学重点难点
1.掌握三基色原理
2.理解亮度方程
教学内容、方法、过程的简要提纲
光的特性与光源

一、光的特性
光是一种客观存在的物质，兼有波动性和粒子性，并以电磁波的形式传播。
人们眼睛可看到的那一小部分叫做光、准确的叫可见光。

二、可见光谱与白光源
1．白光的分解
2．标准光源 有A、B、C、D、E，共五种白光源。

课外作业
习题1 第1-2、1-3题
【课题】
读书指导法、分析法、演示。
光的特性与光源
新授课
〖导入〗（1分钟）
在彩电技术中涉及到许多光学知识，如可见光的颜色、配色实验、三基色原理以及亮度方程等，当我们学好这些光学知识后，就为以后学习彩电原理与维修技术打下了一定的理论基础。
〖新课〗
一、光的特性
光是一种客观存在的物质，兼有波动性和粒子性，并以电磁波的形式传播。电磁波谱如图所示。其中只有人们眼睛可看到的那一小部分叫做光、准确的叫可见光。

二、可见光谱与白光源
不同波长的光波所呈现的颜色各不相同，随着波长的缩短和频率的升高，依次为：红、橙、黄、绿、青、蓝、紫。
1．白光的分解

白光可以被分解为单色光，称为白光的分解。在实验室中也可以进行白光的分解（作三棱镜分光演示实验，引导学生观察分解出的红、橙、黄、绿、青、蓝、紫七种不同波长的彩色光，如图所示。）。在这中间还有许多中间色。
2．标准光源
按国际规定选用如下五种主要标准光源(即标准白光)，它们的光谱分布如图所示。

（1）A光源
它相当于钨丝灯在2 800 K时发出的光。其波谱能量分布如图中曲线A所示，它的灯光常带橙红色，不如太阳光白，A光源的相关色温为2 854 K。
（2）B光源
它接近于中午直射的阳光，相关色温为4 800 K，可以用特制的滤色镜从A光源获得。
（3）C光源
它相当于白天的自然光，相关色温为6 800 K，也可以用特制的滤色镜从A光源获得。由图中的曲线C可以看出，其波谱能量在400 ～ 500 nm处较大，所含蓝光成分多。
（4）D65光源
它相当于白天的平均照明光，相关色温为6 500 K，被作为彩色电视中的标准白光，可以由彩色显像管荧光屏上的三种荧光粉发出的光适当配合而获得，相应光谱分布如图中的虚线D6500所示，它与C光源很接近。
（5）E光源
它是一种假想的等能白光（），光谱分布为一条直线，即所有波长的光都具有相等辐射功率时所形成的白光，这实际上是不可能的。采用它纯粹是为了进行理论研究和简化色度学的计算。

广 西 第 一 工 业 学 校 教 案
授课时数
四课时
授课章节
第1 章第2 节至第 1 章第 2节
课题名称
彩色电视机基础
教学目的要求
了解光的特性，明确可见光的概念，了解五种主要标准光源；理解彩色三要素和三基色原理，掌握亮度方程。
教学重点难点
1.掌握三基色原理
2.理解亮度方程
教学内容、方法、过程的简要提纲
一、彩色三要素
亮度、色调、色饱和度
二、景物的彩色
景物是在特定光源照射下反射一定的可见光谱成分作用于人眼而引起的视觉效果。
三、三基色原理
选择三种基色，将它们按不同比例进行组合，以引起各种不同的彩色感觉。
四、显像三基色与亮度方程
Y = 0.30 R + 0.59 G + 0.11 B
课外作业
习题1 第1-4、1-5题
【课题】

第二节 色度学的基本知识
一、彩色三要素
1．亮度
是光作用于人眼时引起的明亮程度的感觉。对于发光物体来说，它所含的能量大则显得亮，反之则暗。
2．色调
是指光的颜色。红、橙、黄、绿、青、蓝、紫等不同颜色分别表示不同的色调，是彩色的重要属性。
3．色饱和度
色饱和度又称色浓度，是指彩色所呈现的深浅程度。色饱和度越高，颜色越深，反之则越浅。色调和色饱和度又合称为色度。它既反应了颜色类别，又反应了颜色深浅程度。
二、景物的彩色
景物呈现什么彩色取决于两个条件：
1．景物表面的光学属性，即它对不同波长的光吸收、反射或透射的特性；
2．光源的光谱成分。
色对光并不具有单一的对应性，几乎自然界中所有的彩色都能由红、绿、蓝三种波长的单色光以适当的比例混合配出。
三、三基色原理
选择三种基色，将它们按不同比例进行组合，以引起各种不同的彩色感觉。
1．三种基色必须是相互独立的，即任一基色不能由另两种基色混合而成。电视技术中确定以红、绿、蓝为三基色，分别用R、G、B表示，按国际上统一规定：
R——红光，波长为700 nm [R为Red（红）的缩写]
G——绿光，波长为546.1 nm [G为Green（绿）的缩写]
B——蓝光，波长为435.8 nm [B为Blue（蓝）的缩写]
2．自然界的所有彩色几乎都可以用三种基色按一定比例混合而成；反之，任何彩色也可分解为比例不同的三种基色。
这可以用空间混色实验证明：我们将红、绿、蓝三种色光同时投射到一个白色屏幕上时，通过调节三种色光的比例，可以混合出千变万化的各种颜色。

典型：红 + 绿 = 黄
红 + 蓝 = 紫
绿 + 蓝 = 青
红 + 绿 + 蓝 = 白
3．混合色的亮度等于参与混色的基色的亮度的总和。
4．用三基色混合成的彩色，其色调和色饱和度皆由三基色的比例决定。
相加混合法：将三种基色光按不同比例投射到显像管的荧光屏上，不同比例的三种基色光相加而获得千变万化的彩色图像。
四、显像三基色与亮度方程
1．显像三基色
显像三基色：彩色显像管荧光屏上的三种荧光粉在电子束轰击下分别发出红、绿、蓝三种基色光。
不同荧光物质所呈现的亮度和色度各不相同，我们可以通过配色实验得出任一彩色光所需的红（R）、绿（G）、蓝（B）三基色的量值，从定性的角度得到各种颜色的混色规律，得到亮度方程。
2．亮度方程
我们可以通过配色实验得到白光，并可确定红、绿、蓝三种基色光的混合比例。白光的强度不同就会产生不同的亮度感觉，如果用Y表示亮度信号，则Y配色方程写出：
Y = R [R] + G [G] + B [B]
不同的彩色电视制式(具体含义后面讨论)的显像三基色是有差异的，所用的标准光也不一样。现以NTSC制为例确定显像三基色配出白光的数量关系式：
Y = 0.299 [Re] + 0.59 [Ge] + 0.114 [Be]
式中的[Re]、[Ge]、[Be]分别为显像三基色单位、为方便起见可直接写作R、G、B。故上式可近似地写作：Y = 0.30 R + 0.59 G + 0.11 B
这是彩色电视技术中一个非常重要的公式。
我国采用的是PAL制、它的显像三基色和标准白光与前者略有不同、因而亮度方程也有差异，如下式所示：Y = 0.222 R十0.707 G十0.071 B
由于PAL是在NTSC制的基础上改进而来，而且实践证明沿用NTSC制的亮度方程进行设计，重现图像的亮度误差并不大，基本上可以满足人眼视觉对亮度的要求。

小 结：在本次课中对可见光的光谱、彩色三要素和亮度方程等光学知识进行了初步学习，并运用这些知识解答了相关的问题。

广 西 第 一 工 业 学 校 教 案
授课时数
四课时
授课章节
第2 章第 1 节至第 1 章第 2节
课题名称
图像分解与光电转换
教学目的要求
图像的分解与光电转换、模拟信号和数字信号
教学重点难点
1.对光电转换过程的理解
教学内容、方法、过程的简要提纲
图像分解与光电转换
一、图像的分解与像素
1．像素
2．像素的特征
二、光电转换与顺序扫描
1．光电转换
2．扫描
3．图像信号
三、模拟信号
四、数字信号
1．数字信号
2．数字信号可用一组二进制代码表示
课外作业
习题2 第2-1、2-2题

【课题】
图像分解与光电转换
新授课
〖导入〗（1分钟）
电视技术就是根据人眼视觉的特性，以一定的信号形式来传输活动景象的技术。在传统的电视系统中采用模拟信号的形式来传输图像信息和伴音信息，构成了一套完整的模拟电视系统；近期开始采用数字信号的形式来传输图像信息和伴音信息，将逐步形成一套完整的数字电视系统，从而取代传统的模拟电视系统。无论是模拟电视系统还是数字电视系统，对活动景象的信息处理都离不开图像的分解与光电转换。
〖新课〗
首先来了解活动景象的信息传输过程。
如图所示，直观展示了活动景象信息传输的三个重要环节：电视信号的形成、电视信号的传播、电视信号的终端显示。

一、图像的分解与像素
像素：电视系统分解和综合图像的最小单元。
顺序逐行扫描传输电视图像产生“中”字的过程及相应信号如图所示。

（a）需要分解后的图像　（b）投映至摄像管上的图像

（c）第1、2行的电压波形　（d）第3行的电压波形
（e）第4、5行的波形　（f）第6行的波形　（g）第7、8、9行的波形
二、光电转换和顺序扫描
1．光电转换：用摄像管把图像的光信号转变成相应的电信号。
电视方式传送图像采用的是将一幅图像分解成若干个像素按一定顺序逐点转换成电信号传送的。
2．扫描：电视系统中通过电子束有规律的运动，实现电视图像的分解与还原，称电子束有规律的运动为扫描。
3．图像信号：利用电子束的扫描进行光电转换，得到反映像素明暗变化的电压信号。
三、模拟信号
高电平表示图像暗的部分，低电平表示的是图像亮的部分。如果图像的明暗变化不仅仅是黑白两种，而是由白逐渐过渡到灰、深灰、黑等各种层次，则电压的变化也就会由低逐渐升高，再逐渐降低而出现各种幅度变化，而且是连续的。我们把这种用电压波形模拟图像亮度信息变化的信号称为“模拟信号”。
四、数字信号
1．数字信号
如果传输过程中不是用这种连续的电压变化，而是用“0”和“1”以及由它们所组成的数字串来传送信息，则称为“数字信号”。数字信号这种方式同样可以用来传输图像中各点像素的亮度信息和空间位置。
2．数字信号可用反映高低电平变化的一组二进制代码表示
现仍以最简单的“中”字为例对这种传输方式作非常粗略的介绍。如果用“1”表示高电平，用“0”表示低电平。则图（c）中第1行的电压变化可转化为0 0 0 0 0 1 1 0 0 0 0 0；第2行的电压变化同样可转化为0 0 0 0 0 1 1 0 0 0 0 0；第3行的电压变化可转化为0 0 1 1 1 1 1 1 1 1 0 0；第4行的电压变化可转化为0 0 1 1 0 1 1 0 1 1 0 0；第5行……。这样可得到由“0”和“1”组成的图像：
第1行为 0 0 0 0 0 1 1 0 0 0 0 0；
第2行为 0 0 0 0 0 1 1 0 0 0 0 0；
第3行为 0 0 1 1 1 1 1 1 1 1 0 0；
第4行为 0 0 1 1 0 1 1 0 1 1 0 0；
第5行为 0 0 1 1 0 1 1 0 1 1 0 0；
第6行为 0 0 1 1 1 1 1 1 1 1 0 0；
第7行为 0 0 0 0 0 1 1 0 0 0 0 0；
第8行为 0 0 0 0 0 1 1 0 0 0 0 0；
第9行为 0 0 0 0 0 1 1 0 0 0 0 0。
如果将这些由“0”和“1”构成的信号通过信道传送到接收端，又将“1”还原成高电平，将“0”还原成低电平，并以此为准控制显像管，似然可以在荧光屏上得到这个“中”字。
练习法

小结：在本次课中分析了电视信号形成和传播的基本过程；着重研究了像素、图像的分解与光电转换、模拟信号和数字信号等概念。希望同学们认真完成课后作业，将学过的知识灵活加以运用。

广 西 第 一 工 业 学 校 教 案
授课时数
二课时
授课章节
第2 章第 2 节至第 2 章第 2节
课题名称
电子扫描与图像清晰度
教学目的要求
了解逐行扫描、帧频、帧周期、行频、行周期；图像分辨率和清晰度
教学重点难点
1. 掌握帧频、帧周期
2. 理解行频、行周期
教学内容、方法、过程的简要提纲
第二节 电子扫描与图像清晰度
一、电子扫描的扫描方式
1．逐行扫描
2．隔行扫描
二、电视图像幅型比与扫描格式
1．电视图像幅型比
2．扫描格式
三、图像分辨力与电视图像清晰度
1．电视图像的清晰度
2．图像分辨力
课外作业
习题2 第2-4、2-5题
【课题】
电子扫描与图像清晰度
新授课
〖导入〗（3分钟）
师生互动：让学生回答下列问答题
1．像素？
2．图像信号？
3．模拟信号？
【教学过程】
〖新课〗
一、电子扫描的扫描方式
1．逐行扫描
电子束水平方向的运动称为行扫描，电子束垂直方向的运动称为场扫描。
电子束有规律的沿画面自左至右、自上而下一行行移动称为逐行扫描。电子束逐行扫描如图所示。

每帧行数625；每场行数为625/2＝312.5。
行频，行周期。
2．隔行扫描
理论分析和实践表明，满足人眼的连续感、不闪烁感和清晰度要求，采用逐行扫描方式时，信号带宽太宽。实际中均采用隔行扫描方式。
隔行扫描是把一帧图像分成两场进行扫描，一场扫1、3、5、……奇数行，称奇数场；下一场扫2、4、6、……偶数行，称偶数场。如此反复。隔行扫描重现图像必须保证两场光栅正确镶嵌如图所示。

我国电视制式：
帧频，帧周期。
场频；场周期。
二、电视图像幅型比与扫描格式
1．电视图像幅型比
是指由电子扫描所形成的光栅或电视图像的宽、高比例。传统模拟电视的幅型比为4：3，近期开播的高清晰度电视的幅型比为16：9。
2．扫描格式
通常用图像水平方向和垂直方向有效像素的乘积来表示。我国目前用得比较多的几种图像格式见表。
我国目前常用的几种图像格式
分类
图像格式
（扫描格式）
电子扫描
总行数
每行含
有效像素
每帧图像含
有效行数
幅型比
（宽、高比）
等效
像数（万）
模拟标清电视
766×575
625
766
575
4：3
44
数字标请电视
720×576
625
720
576
4：3
41.5
数字增强电视
1280×720
750
1280
720
16：9
92.2
数字高清电视
1920×1080
1125
1920
1080
16：9
207.4

三、图像分辨力与电视图像清晰度
图像分辨力与电视图像清晰度是两个关系非常密切但又完全不同的概念。
1．电视图像的清晰度
是主观感觉到的电视画面细节呈现的清晰程度，用人眼所能分辨的最大电视线数表示。
2．图像分辨力
是指电视系统本身分解像素的能力，用水平方向和垂直方向的像素点阵表示，不受主观感觉的影响。只有当信号源的分辨力与接收终端成像器件固有分辨力完全相同，而且信号在处理和传输全过程中都不产生失真的情况下，才能在终端显示屏上显示出所有的像素。一般情况下，我们在电视机显示屏上能够看到的电视画面清晰度会低于其系统分辨力。
模拟电视系统：虽然规定扫描总行数为625行，但其中只有正程的575行能产生图像，表中称为每帧图像所含有效行数；按照4:3的幅型比，则水平方向的图像分解力应为575×4/3 = 766个像素；所以传统模拟电视系统的图像分辨力可以认为是766×575，这也就是他的图像格式。
数字标准清晰度电视的图像格式： 720×576，与模拟电视非常接近。但是，我们不能将575线或576线作为标准清晰度电视机的清晰度要求，实际上是达不到的，规定其电视图像清晰度应≥ 450电视线。
高清晰度电视机：电视图像清晰度≥720电视线

小结：在本次课中着重研究了逐行扫描、帧频、帧周期、行频、行周期、隔行扫描、场频、场周期、图像分辨和清晰度等概念。希望同学们认真完成课后作业，将学过的知识灵活加以运用。

广 西 第 一 工 业 学 校 教 案
授课时数
二课时
授课章节
第2 章第 3 节至第 2 章第 3节
课题名称
视频信号
教学目的要求
理解视频信号、图像信号、行场消隐信号、行场同步信号的概念以及图像信号的幅度与波形的关系
教学重点难点
1. 掌握视频信号波形的识读方法
2. 理解行同步与行消隐信号的异同
教学内容、方法、过程的简要提纲
第三节 视频信号
一、图像信号
1．图像信号的位置
2．图像信号的幅度与波形
3．图像信号的频率范围
二、消隐信号
1．行消隐信号
2．场消隐信号
三、同步信号
1．行同步信号
2．场同步信号
课外作业
习题2 第2-7、2-8题
【课题】
视 频 信 号
新授课
〖导入〗（3分钟）
师生互动：让学生回答下列问答题
复习法
1．逐行扫描？
2．行周期？
3．场周期？
4．隔行扫？

视频信号又称全电视信号，黑白全电视信号包括图像信号、复合消隐信号、复合同步信号。全电视信号波形如图所示。

一、图像信号
1．图像信号的位置
图像信号出现在行正程期间。含有行同步、行消隐信号的视频信号波形及相互关系如图所示。图中为行正程时间。

2．图像信号的幅度与波形
图像信号是电平高低反应图像亮暗的电信号。特点：具有单极性和脉冲性。
3．图像信号的频率 
图像信号及对应的负极性波形如图，分析可知：图像信号的频率范围为。
二、消隐信号
作用：提供电子束消隐宽度、视频信号基准电平的信息。包括行消隐脉冲和场消隐脉冲。
1．行消隐脉冲：宽度，每行一个。
2．场消隐脉冲：宽度25H（H指一行）即，每场一个。

三、同步信号
作用：提供扫描频率和相位信息的信号。包括行同步信号和场同步信号。
1．行同步信号：提供行扫描频率和相位信息，前沿表征行逆程开始的时刻。宽度，每行一个。
2．场同步信号：提供场扫描频率和相位信息，前沿表征场逆程开始的时刻。宽度，每场一个。
行同步、场同步信号的电平范围都是位于比黑还黑的电平范围内，即以消隐电平为基准位于与图像信号相反的电平范围，幅度为0.3 V。

课题练习：2-6、2-7、2-9

小结：在本次课中着重研究了视频信号、图像信号、行场消隐信号、行场同步信号等概念。希望同学们认真完成课后作业，将学过的知识灵活加以运用。

广 西 第 一 工 业 学 校 教 案
授课时数
四课时
授课章节
第2 章第 4 节至第 2 章第 2节
课题名称
高频电视信号的形成及传输
教学目的要求
了解高频电视信号的概念、电视频道的划分及多种传输方式；理解视频电视信号的频谱和调幅以及残留边带发送、伴音信号的调频及频谱
教学重点难点
对视频电视信号的频谱、伴音信号的调频及频谱的理解
教学内容、方法、过程的简要提纲
第四节 高频电视信号的形成及传输
一、视频电视信号的调制与残留边带发送
1．视频信号的调幅
2．视频调幅波的频谱
3．残留边带调幅发送
二、伴音信号的调制
1．音频信号的调频
2．音频调频波的频谱
3．高频伴音频信号
三、电视频道的划分及多种传输方式
1．无线电视广播
2．有线电视广播
3．卫星电视广播
课外作业
习题2 第2-8题
【课题】
第四节 高频电视信号的形成及传输 
新授课
〖导入〗（3分钟）
复习法
师生互动：让学生回答下列问答题
1．图像信号的频率范围？
2．行同步信号的作用？
3．场同步信号的作用？
为远距离传输，需将全电视信号变换成高频电视信号，即将全电视信号调制到50 ~1 000 MHz的射频载波上，称为射频电视信号，通过天线变换成电磁波辐射。
一、视频电视信号的调制与残留边带发送
1．视频信号的调幅
特点：振幅变换反应调制信号，可用包络检波器解调。已调信号高频振荡相位连续，无突变点。视频信号高频调幅波的形成及波形如图所示。

2．视频调幅波的频谱
一般调幅波的频谱和占有带宽如图所示。

3．残留边带调幅发送
为减小传输射频信号的带宽，电视信号均采用残留边带方式发送，我国每频道电视信号频谱如图所示。

二、伴音信号的调制
电视伴音信号的音频范围为20 Hz ~ 15 kHz。采用调频方式传输。即高频载波的频率随正弦波F的振幅而变。
调频波波形如图所示。

我国电视制式规定，伴音载频比图像载频高6.5 MHz，带宽为 ± 0.25 MHz。
三、电视频道的划分及多种传输方式
1．无线电视广播
我国正规电视频道（DS1～DS68）频谱分配如图所示。

2．有线电视广播
有线电视方式即通过电缆或光缆线路采用闭路方式传输电视信号。国家广电总局对有线电视广播系统的波段、功能做了新的规定，新的频谱分配如图所示。

有线电视传输系统的波段划分
波 段
频 率 范 围 （MHz）
业 务 内 容
R
5~65
上行业务
X
65~87
过渡带
FM
87~108
广播业务
A
110~1000
模拟电视、数字电视、数据业务
3．卫星电视广播

广 西 第 一 工 业 学 校 教 案
授课时数
六课时
授课章节
第3 章第 1 节至第 3 章第 2节
课题名称
电视机的整机结构
教学目的要求
了解电视机的分类、整机结构；认识电视机的主要部件。
教学重点难点
对机芯上的主要部件的识别。
教学内容、方法、过程的简要提纲
第一、二节 电视机的整机结构

一、按信号处理方式分类
二、按显示屏特征分类
三、按显示屏尺寸分类
四、按电视图像清晰度分类
五、机前、机后与遥控器
六、电视机的主要部件
1．机箱后盖的拆卸
2．前框及中框上的主要部件
3．机芯(主印制板)上的主要部件

课外作业
习题3 第3-1、3-2题
【课题】
第三章 电视机的整机结构
新授课
〖导入〗（1分钟）
通过前两章的学习，我们已经具备了彩电的基本理论知识，在此基础上，再来了解电视机的分类，认识电视机的整机结构，学习电视机的拆装方法。
〖新课〗
第一节 电视机的分类
一、按信号处理方式分类
1．模拟电视机
2．数字电视机
3．“数—模一体机”
读书指导法、分析法、演示法。
二、按显示屏特征分类
1．显像管类电视机
2．平板显示类电视机
三、按显示屏尺寸分类
1．中小屏幕电视机
2．大屏幕电视机
3．超大屏幕电视机
各类电视机习惯叫法（英寸）与对角线尺寸之间的对应关系
中小屏幕
电视机
荧光屏
对角线尺寸
大屏幕
电视机
荧光屏
对角线尺寸
超大屏幕
电视机
荧光屏
对角线尺寸
12英寸
21英寸
25英寸
29英寸
32英寸
31 cm
54 cm
65 cm
74 cm
81 cm
34英寸
37英寸
43英寸
46英寸
48英寸
86 cm
94 cm
109 cm
117 cm
122 cm
50英寸
55英寸
63英寸
82英寸
102英寸
127 cm
140 cm
160 cm
208 cm
259 cm
四、按电视图像清晰度分类
1．标准清晰度电视机
2．高清晰度电视机
第二节 电视机的整机结构
一、机前、机后与遥控器

二、电视机的主要部件
前面板(前框)、中框和后盖三个部分组成。在常规的维修工作中，前面板和中框不必拆开，仅需卸掉后盖即可进行一般的维修操作，所以有一部分电视机的前面板和中框做成一个整体。卸掉后盖即可看到电视机内的主要部件，它们可以分成三大部分：机箱后盖；前面板、中框和显像管等；主印制底扳(机芯)及各种部件。
1．机箱后盖的拆卸
拆电视机后盖是维修电视机必备的技能。
在拆卸后盖时，一定要先断开电视机电源，然后小心地将其放在工作台上。最好是先在工作台上放一块较厚的软垫，然后将电视机面板朝下，荧光屏置于软垫上。这样既可以保护荧光屏，又便于拆卸位于机箱底部的紧固螺丝，也比较完全。卸下的螺钉和其他小东西均应放在一个固定的地方或用小纸盒暂存，切不可随手乱丢。
在卸下紧固螺丝后，不可立即端起后盖，应先检查一下天线输入线和电源线与后盖之间的连接关系。彩色电视机的后盖上装有75Ω的天线接线柱，它们均与机内的高频头连接，注意在卸下后盖前要将其用以固定的螺丝取下或将卡子松开。电源线的引入，大部分是直接由中框底部进入电视机内，但也有少数要穿过后盖，
这时要注意将电源线由引入孔中退出。在提起后盖时，最好是先将箱体开一小缝，观察一下机内的主印制线路板是否与后盖脱开。
在卸下后盖后，千万不可将后盖置于中框上，因为后盖滑下很容易碰到显像管的尾部，致使显像管漏气而报废。
2．前框及中框上的主要部件
打开电视机后盖后即可看到彩色电视机中框上的主要部件，通常可看到如图所示的一些元器件。

包括：显像管、偏转线圈、显像管底板、高压帽、消磁线圈、扬声器及有关调整旋钮。
3．机芯（主印制板）上的主要部件
机芯（主印制板）上的主要部件有开关变压器、开关管、行输出变压器、高频头等。

课题练习：3-1、3-2、3-3

小结：在本次课中首先了解了电视机的分类，认识了电视机的整机结构，重点研究了主要部件及拆卸方法以及应注意的问题。希望同学们在准确理解这些知识的基础上，结合课后作业，将学过的知识灵活加以运用。

广 西 第 一 工 业 学 校 教 案
授课时数
六课时
授课章节
第3 章第 3 节至第 3 章第 4节
课题名称
彩色电视机的基本电路结构及信号流程
教学目的要求
了解彩色电视机的基本电路方框结构图，初步认识了典型机整机及各个部分的结构，理解各个部分的功能。
教学重点难点
理解遥控彩色电视机各个部分的功能
教学内容、方法、过程的简要提纲
第五节 遥控彩色电视机整机电路介绍
一、彩色电视机遥控系统的方框结构
二、遥控系统主要包括：
1．遥控发射器
2．遥控接收器
3．微处理器
4．存储器
5．接口电路
6．键盘矩阵
三、遥控彩色电视机的整机电路
1．彩色电视机的主电路
2．遥控系统
课外作业
习题3 第3-3题
【课题】
彩色电视机的基本电路结构及信号流程
新授课
〖导入〗（3分钟）
师生互动：让学生回答下列问答题
1．黑白和彩色电视机基本相同的单元电路都有那些？
读书指导法、分析法、演示法。

2．彩色电视机中特有的单元电路有那些？
〖新课〗
第五节 遥控彩色电视机的基本电路结构及信号流程
一、遥控彩色电视机的方框结构
彩色电视机遥控系统的方框结构图如图所示。主要包括：
1．遥控发射器 2．遥控接收器 3．微处理器（CPU）
4．存储器 5．接口电路 6．键盘矩阵
二、遥控系统简介
遥控控制功能主要有：遥控调谐选台；音量控制；亮度控制；对比度控制；色饱和度控制；定时开关机；AV/TV转换等。
控制媒介：红外线光波（波长940 nm）。
控制信号：“1”“0”数字码。
1．遥控发射器 2．遥控接收器 3．微处理器（CPU）
4．存储器 5．接口电路 6．键盘矩阵
三、遥控彩色电视机的整机电路
遥控彩色电视机的整机电路由彩色电视机主电路和遥控系统两大部分组成。

（1）彩色电视机主电路为A6机心，采用单片机小信号处理电路心片LA7688；
（2）遥控系统，其CPU为LC864525，存储器为ST24C02。。

小结：在本次课中，概括性的学习了遥控彩电常见机型的基本电路方框结构图，认识了典型机整机及各个部分的结构及功能。希望同学们在理解了这些知识的基础上，结合课后作业，将学过的知识灵活加以运用。

广 西 第 一 工 业 学 校 教 案
授课时数
四课时
授课章节
第4 章第 1 节至第 4 章第 1节
课题名称
彩色电视机信号通道概述
教学目的要求
了解彩色电视机信号通道的电路方框结构和故障特点以及常用检测方法
教学重点难点
彩色电视机信号通道的电路方框结构和故障特点的理解
教学内容、方法、过程的简要提纲
第一节 彩色电视机信号通道概述

一、遥控彩色电视机信号通道的基本结构及主要信号流程
二、信号通道的故障特点
1．一般情况下不影响光栅的正常出现
2．故障与图像和伴音有关
三、信号通道的常用检测方法
1．直观鉴别法
2．动、静态电压对比检测法
3．信号注入法

课外作业
习题4 第4-1、4-2题
【课题】
第五章 信号通道的电路分析与故障检修
第一节 彩色电视机信号通道概述
新授课
〖导入〗（1分钟）
读书指导法、分析法、演示法。
彩色电视机从天线接收到高频电视信号起，到最后在屏幕上显示彩色图象、通过扬声器发出声音，其电视信号要经历一系列的传输、变换过程，信号所流通的路径就构成了电视机的信号通道。
〖新课〗
一、遥控彩色电视机信号通道的基本结构及主要信号流程
1．电路组成
整个信号通道可以分成高频信号通道、中频信号通道、伴音信号通道和彩色解码器等几部分，彩色解码器包括亮度通道和色度通道两个部分；在具有遥控功能的彩色电视机中，还有遥控系统。
2．信号流程
载有图像和伴音的高频电视信号由图中点进入高频信号通道，首先经高频头的输入电路选出所需接收的电视节目频道，理想的频谱特性如图（a）所示，信号强度大约可以在100mV左右。此信号经高频放大和混频级变换频率之后由点输出中频信号，理想的中频特性如图（b）所示，此时图像载频变为固定的中频38 MHz；伴音也变为固定的中频31.5 MHz；信号幅度大约是1 mV。

在中频信号通道的输入端一般都设有预中放级，用以补偿声表面波滤波器SAWE的插入损耗（大约为-24 dB）。中频信号由进入集成电路中频通道，对中频图像信号进行放大和检波，取出视频全电视信号由点输出，其频谱持性如图（c）所示，幅度大约是1 ~1.12 V。为了使点输出稳定，还设置了中放AGC和高放AGC电路，其中高放AGC控制高频头中的高放增益，以保证预视放输出信号的稳定。中频通道中还设有自动频率微调（AFT）电路，控制高频头中的本振频率，使其稳定在 ± 50 kHz的范围以内。
点输出的视频全电视信号中包含有亮度信号个色度信号，频谱特性如图（c）所示。彩色全电视信号进入彩色解码后，先进行亮度信号和色度信号的分离，分离出的亮度信号进入亮度通道，色度信号进入色度通道。亮度通道是完成亮度信号的放大和延时，使输出的亮度信号与色度信号保持时间上的—致；经分离后的色度信号由点进入色度通道，其频谱特性如图（d）所示，色度通道是完成色度信号的控制、放大及解调等。彩色解码部分的输出端最终输出的是R、G、B三基色信号，经视放末级放大后加到显像管，激励显像管呈现出色彩鲜艳、对比度足够的图像。
点同时还要输出6.5 MHz第二伴音中频信号，由点进入伴音通道，经放大和鉴频，取出音频信号，再经低放后激励扬声器还原出伴音。
遥控系统通过频段转换及接口电路，行使对信号通道各个部分的控制功能：如对高频通道的控制，可以实现遥控选台；对伴音通道、亮度通道、色度通道以及对比度的控制，可以实现遥控调节音量的大小、亮度的高低、色饱和度的大小和对比度的大小。
二、信号通道的故障特点
1．一般情况下不影响光栅的正常出现
由于信号通道的故障一般情况下不影响光栅的正常出现，因此可以借助于荧光屏或扬声器的反应，对信号通道的故障情况进行分析和判断。
2．故障与图像和伴音有关
荧光屏和扬声器是整个信号通道的终端，信号通道中各段电路的工作情况也往往通过它们而反映出来。光栅形成电路的故障检修是以能否形成光栅和光栅质量为检查的标准，而信号通道的故障则是以有无图像和伴音，以及图像和伴音的质量为检查的标准。由于高频通道和中频通道是信号的公共通道，要同时通过图像信号和伴音信号，所以这一段电路出现故障时，会使图像和伴音同时受到影响，或使其中的一个正常而另外一个不正常。
三、信号通道的常用检测方法
在检修信号通道时，除用在路电阻检测法、关键点电压检测分析法和电流检测分析法外，还常根据信号通道的特点和故障的情况，采用以下检测方法。
1．直观鉴别法
所谓直观鉴别法，即通过直接观察荧光屏上的现象，来分析故障性质，判断故障大体部位的—种方法。在检修信号通道时常需要进行以下鉴别。
（1）鉴别图像
（2）鉴别噪波点
（3）鉴别专用图像测试信号
2．动、静态电压对比检测法
信号通道中的工作状态分为静态和动态，当其无信号通过时称为“静态”，当有信号通过时称为“动态”，有很多电路在“静态”和“动态”时电压有比较明显的变化
