安阳河大桥施工方案.docx

省道502安阳至内黄一级公路改建工程

安阳河大桥施工专项方案

中国五冶

编制人：
审核人：
审批人：

中国五冶集团有限公司
省道502安阳至内黄一级公路改建工程项目经理部
二0一七年三月

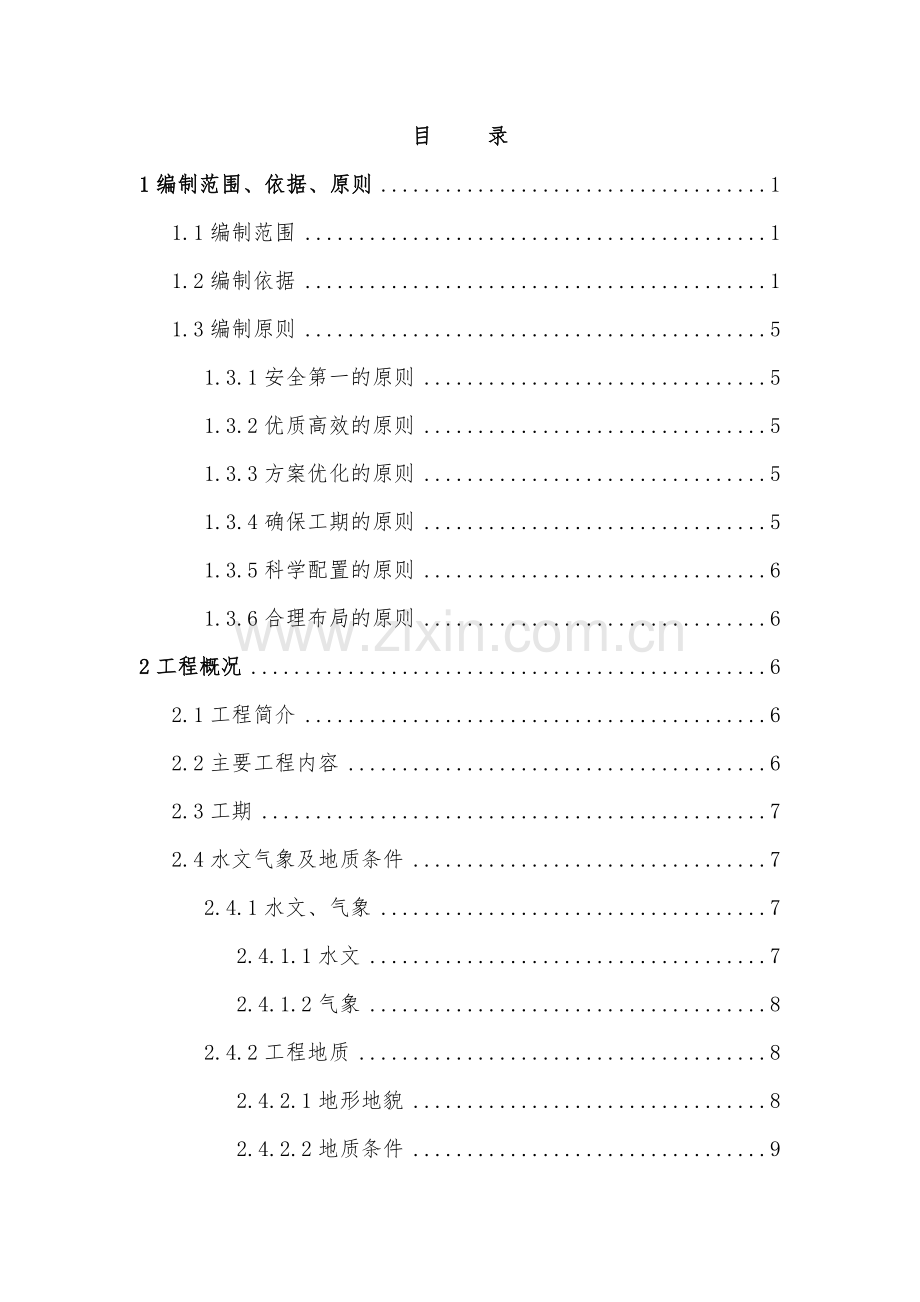

目 录
1编制范围、依据、原则 1
1.1编制范围 1
1.2编制依据 1
1.3编制原则 5
1.3.1安全第一的原则 5
1.3.2优质高效的原则 5
1.3.3方案优化的原则 5
1.3.4确保工期的原则 5
1.3.5科学配置的原则 6
1.3.6合理布局的原则 6
2工程概况 6
2.1工程简介 6
2.2主要工程内容 6
2.3工期 7
2.4水文气象及地质条件 7
2.4.1水文、气象 7
2.4.1.1水文 7
2.4.1.2气象 8
2.4.2工程地质 8
2.4.2.1地形地貌 8
2.4.2.2地质条件 9
2.4.3地震烈度 10
2.5施工条件 10
2.5.1对外交通 10
2.5.2水电供应及建材 10
2.6主要设计概况 10
2.7主要工程数量 11
3工程特点和重难点分析及对策 12
3.1工程特点及重难点分析 12
3.2工程重难点的应对措施 12
4总体施工组织布置及规划 13
4.1总体施工目标 13
4.1.1工期目标 13
4.1.2质量目标 13
4.1.3安全目标 13
4.1.4环水保目标 13
4.1.5文明施工目标 14
4.2组织机构 15
4.3施工临时设施 16
4.4施工交通及临时用电 16
4.5施工测量 16
4.6现场试验 16
4.7施工排水 16
4.8地下管线调查 17
5主要资源配置及工期安排 17
5.1主要资源配置 17
5.1.1现场主要人力资源配置 17
5.1.2主要机械设备配置 19
5.1.3主要试验设备 20
5.2工期安排 24
6主要施工方案及技术措施 26
6.1安阳河大桥总体施工方案 26
6.2下部结构施工 26
6.2.1桥梁桩基础施工 26
6.2.2桥梁圆柱墩施工 31
6.2.3圆柱墩盖梁施工 34
6.2.4桥台施工 37
6.2.5垫石及支座 39
6.3小箱梁预制 39
6.4小箱梁架设施工 39
6.4.1总体方案 39
6.4.2箱梁吊装及运输 40
6.4.3架桥机架梁施工工艺 44
6.4.3.1架桥机架梁施工工艺流程 44
6.4.3.2架桥机准备 45
6.4.3.3架桥机安装箱梁 48
6.4.3.4支座 49
6.4.3.5架桥机过孔 53
6.4.3.6箱梁安装质量控制 55
6.5现浇混凝土施工 57
6.5.1湿接缝、横隔板、湿接头施工方案概述 57
6.5.1.1施工工艺流程 57
6.5.1.2施工准备工作 57
6.5.1.3钢筋安装 58
6.5.1.4模板安装 58
6.5.1.5混凝土浇筑 60
6.5.1.6施工吊篮设计 61
6.5.2顶板负弯矩施工方案概述 61
6.5.2.1施工工艺流程 61
6.5.2.2准备工作 61
6.5.2.3预应力的制作 62
6.5.2.4预应力穿束 62
6.5.2.5预应力张拉 63
6.5.2.6预应力压浆 65
6.5.2.7封锚 67
6.6桥面施工 68
6.6.1防撞护栏施工方案概述 68
6.6.1.1施工工艺流程 68
6.6.1.2准备工作 68
6.6.1.3测量放样 68
6.6.1.4钢筋绑扎 68
6.6.1.5模板安装 69
6.6.1.6混凝土浇筑 70
6.6.2桥面调平层施工方案概述 71
6.6.2.1施工工艺流程 71
6.6.2.2表面凿毛、清洗及测量放样 71
6.6.2.3钢筋网片绑扎 72
6.6.2.4混凝土浇筑、顶面标高控制 72
6.6.3伸缩缝施工方案概述 73
6.6.3.1施工工艺流程 73
6.6.3.2伸缩缝安装 73
6.6.3.3槽口混凝土填充 74
6.8路面施工方案 74
7质量管理体系与措施 74
7.1质量方针及质量目标 74
7.1.1质量方针 74
7.1.2质量目标 75
7.2质量管理机构 75
7.3质量管理体系 75
7.4质量保证措施 76
7.4.1思想教育保证措施 76
7.4.2组织保证措施 77
7.4.3技术管理保证措施 78
7.4.4施工保证措施 78
7.4.5制度管理保证措施 80
7.5试验工作安排 80
7.5.1试验机构及试验工作的总体安排 80
7.5.2试验方法与措施 81
7.5.3试验人员 83
7.5.4检测试压结构许可制度 83
7.5.5工程质量检测试验制度 84
7.5.6材料检测制度 84
8安全管理体系与措施 85
8.1总体方案 85
8.1.1安全方针 85
8.1.2安全目标 86
8.2安全管理组织机构 86
8.3安全生产管理体系 86
8.4安全保证措施 86
8.4.1施工准备阶段安全保证措施 87
8.4.2施工机械设备的安全控制措施 88
8.4.3架桥机安全技术措施  89
8.4.4吊车安全技术措施 91
8.4.5施工现场安全技术措施 93
8.4.6交通安全技术措施 94
8.4.7洪水和气象灾害的安全技术措施 95
8.4.8防火安全技术措施 95
8.4.9劳动保护 96
8.5防汛度汛方案 96
8.5.1总则 96
8.5.2成立防汛小组 96
8.5.3防汛职责 96
8.5.4物资准备 97
8.5.5防汛值班 97
8.5.6防洪设计 97
9环境保护管理体系与措施 98
9.1环水保目标 98
9.2环境保护方案及措施 98
9.2.1环境保护管理组织机构 98
9.2.2环境保护保证体系 99
9.2.3主要环保措施 99
9.3水土保持方案及措施 103
9.3.1水土保持管理组织机构 103
9.3.2水土保持原则 103
9.3.3水土保持方案及措施 104
10工程进度计划与措施 106
10.1 施工进度工期计划 106
10.2工期保证体系 106
10.3工期保证措施 107
10.3.1组织保证措施 107
10.3.2制度保证措施 108
10.3.3保证工期的主要技术措施 108
10.3.4设备、物资保证措施 108
10.3.5后勤保证措施 109
10.3.6雨、夏季施工保证措施 109
10.3.7节假日施工保证措施 114

1编制范围、依据、原则
1.1编制范围
省道502安阳至内黄一级公路改建工程安阳河大桥，起讫里程K21+839～K22+175，全长336m，包括桥梁、附属工程。
1.2编制依据
(1)省道502安阳至内黄一级公路改建工程施工合同文件及补遗书；
(2)《省道502安阳至内黄一级公路改建工程施工图设计文件》；
(3)现场实地踏勘获得的资料；
(4)现行有关国家、部门的施工技术及验收规范、施工安全规程、工程施工质量评定标准：
《公路工程沥青及沥青混合料试验规程》（JTG E20-2011）
《公路交通安全设施施工技术规范》（JTG F71-2006）
《公路沥青路面施工技术规范》（JTG F40-2004）
《公路工程混凝土结构防腐蚀技术规范》（JTG/T B07-01-2006)
《公路沥青路面设计规范》（JTG D50-2006）
《城市道路工程设计规范》（CJJ37-2012）
《公路工程抗震设计规范》（JTJ0004-89)
《地下工程防水技术规范》（GB50108-2008)
《环境空气质量标准》（GB3095-2012)
《大气污染物综合排放标准》（DB11 501-2007）
《公路工程施工安全技术规程》（JTJ076-95）
《公路交通安全设施设计细则》（JTG/T D81-2006）
《城市桥梁设计规范》（CJJ11-2011）
《城市道路工程设计规范》（CJJ37-2012）
《城市桥梁抗震设计规范》（CJJ166-2011）
《公路桥涵地基与基础设计规范》（JTG D63-2007）
《公路桥涵施工技术规范》（JTG/T F50-2011）
《公路工程水文勘测设计规范》（JTG C30-2002）
《公路圬工桥涵设计规范》（JTG D61-2005）
《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D-2004）
《公路桥涵设计通用规范》（JTG D60-2004）
《公路工程混凝土结构防腐蚀技术规范》（JTG/T B07-01-2006）
《预应力混凝土用钢绞线》（GB/T 5224-2003）
《城镇道路工程设计规范》（CJJ37-2012）
《城镇道路路面设计规范》（CJJ 169-2012）
《公路工程技术标准》（JTG B01-2003）
《城镇道路工程施工与质量验收规范》（CJJ152-2008）
《工程测量规范》（GB50026—2007）
《沥青路面施工及验收规范》（GB50092—96）
《混凝土结构工程施工质量验收规范》（GB50204—2002）
《组合钢模板技术规范》（GB50214—2001）
《混凝土结构试验方法标准》（GB50152—92）
《混凝土质量控制标准》（GB50164—92）
《建设工程项目管理规范》（GB/T50326-2006）
《混凝土结构工程施工质量验收规范程》（GB50204-2002(2011版)）
《建筑机械使用安全技术规程》（JGJ33-2012）
《施工现场临时用电安全技术规范（JGJ 46—2012）
《公路工程质量检验评定标准》（JTGF80-1-2012）
《城市道路工程施工与质量验收规范》（CJJ1-2008）
《公路工程质量检验评定标准》（JTF80/1-2004)
《10KV及以下变电所设计规范及提纲》（GB50053-94）
《钢结构设计规范》（GB 50017-2003）
《建筑地基基础设计规范》（GB50007-2002）
《混凝土结构设计规范》（GB50010-2002）
(5)国家、地方有关法律、法规、方针与政策文件：
《中华人民共和国安全生产法》（中华人民共和国主席令[2002]第70号）
《中华人民共和国消防法》（中华人民共和国主席令[2008]第6号）
《中华人民共和国职业病防治法》（中华人民共和国主席令[2011]第52号）
《中华人民共和国建筑法》（中华人民共和国主席令[2011]第46号）
《中华人民共和国环境保护法》（中华人民共和国主席令[1989]第22号）
《中华人民共和国防洪法》（中华人民共和国主席令[1997]第88号）
《中华人民共和国清洁生产促进法》（中华人民共和国主席令[2012]第54号）
《中华人民共和国突发事件应对法》（中华人民共和国主席令[2007]第69号）
《中华人民共和国行政许可法》（中华人民共和国主席令[2003]第7号）
《中华人民共和国防震减灾法》（中华人民共和国主席令[2009]第7号）
《建设工程安全生产管理条例》（中华人民共和国国务院令[2003]第393号）
《危险化学品安全管理条例》（中华人民共和国国务院令[2011]第591号）
《使用有毒物品作业场所劳动保护条例》（中华人民共和国国务院令[2002]第352号）
《特种设备安全监察条例》（中华人民共和国国务院令[2009]第549号）
《国务院关于特大安全事故行政责任追究的规定》（中华人民共和国国务院令[2001]第302号）
《劳动防护用品监督管理规定》（国家安全生产监督管理总局令[2005]第1号）
（6）我公司拥有的科技成果、机械设备状况、施工技术和管理水平以及多年来在市政、公路工程施工实践中积累的经验。
1.3编制原则
1.3.1安全第一的原则
在施工方案的编制中始终按照技术可靠、措施得力、确保安全的原则确定施工方案，特别是架桥机作业安全。在安全措施落实到位，确保万无一失的前提下组织施工。
1.3.2优质高效的原则
加强领导，强化管理，优质高效。根据我们在施工方案中明确的质量目标，贯彻执行ISO9001质量体系标准，积极推广、使用“四新”技术，确保创优规划和质量目标的实现。施工中强化标准化管理，控制成本，降低工程造价。
1.3.3方案优化的原则
科学组织，合理安排，优化施工方案是工程施工管理的行动指南，在施工方案编制中，对连续梁施工方案各个细节进行综合比选，特别是安阳河墩身施工和架梁施工，有高空作业，有较大的安全风险存在，必须在技术可行的前提下，择优选用最佳方案。
1.3.4确保工期的原则
根据本桥梁的工期要求，编制科学的、合理的、周密的施工方案，合理安排进度，实行网络控制，实施进度监控，确保实现工期目标，满足业主要求。
1.3.5科学配置的原则
根据本工程的工程量大小及各项管理目标的要求，在本桥施工组织上实行科学配置，选派有施工经验的管理人员，进场专业化施工队伍，投入高效先进的施工设备，确保流动资金的周转使用，不挪用建设资金，做到专款专用。选用优质材料，确保人、财、物设备的科学合理配置。
1.3.6合理布局的原则
本项目线路通过安阳河河道，属于河务局重点管制范畴。从节省临时占地、减少河道阻塞、搞好河道防护、防止水土流失、认真实施文明施工等多角度出发，合理安排生产生活场地布局。工程完成后，及时平整，恢复植被。
2工程概况
2.1工程简介
安阳河大桥为省道502安阳至内黄一级公路改建工程的一座大桥，桥起讫里程为K21+839～K22+175，桥梁全长336m。桥梁为3×25m+6×30m+3×25m三联连续小箱梁。下部结构采用双柱式墩，桥台采用肋板式桥台，钻孔灌注桩基础，最大桩长为55m。该桥位于直线上，线路宽度单幅12m，桥梁交角75°，半幅桥宽由4片小箱梁组成。
2.2主要工程内容
本桥主要工程内容包括：
(1)桩基φ1.5m：16根，φ1.6m：44根。
(2)圆柱墩44个，肋板式桥台4座。
(3)盖梁22个。
(4)25m小箱梁48片，30m小箱梁48片。
(5)桥面及附属。
2.3工期
2017年5月1日至2016年6月1日，工期396天，具体开工日期以监理工程师确认的时间为准。
2.4水文气象及地质条件
2.4.1水文、气象
2.4.1.1水文
项目所在区域属于海河流域，安阳市属河南省比较干旱的地区之一，水资源不多。全市多年平均水资源总量16.4亿立方米,水资源可利用总量11.94亿立方米，人均水资源量为322立方米,亩均水资源量为301立方米,分别是河南省平均水平的69%和75%。项目沿线属海河流域，对项目影响较大的河流主要有安阳河、安阳河等。
安阳河（又名洹河）是海河水系安阳河的第二大支流，干流自林州姚村清泉寺起，流经安阳市区及安阳县，至内黄县境内范阳口注入安阳河，流域面积1920km2，河道全长164km，彰武水库以上73km，彰武水库以下91km。流域上宽下窄呈倒葫芦形，流量受彰武水库调蓄作用较大。安阳河大桥为跨越安阳河而设，桥址位于内黄县豆公乡豆公闸下游约2km处迁民屯村西北，该处河道稍弯曲，河槽窄深，右滩宽，左滩窄，水流总体自西北流向东南，河岸稳定，堤防完整，左右滩地为当地居民耕种。
与工程项目有关的地下水类型为第四系浅层孔隙潜水，砂土、粉土层为主要含水层，地下水水位一般埋深5～10m。据调查，年变幅1.5～2.5米。
2.4.1.2气象
沿线区域地处北暖温带，属大陆性季风气候，四季分明，其主要特点是春季干旱风沙多，夏季炎热雨丰沛，秋季晴和日照足，冬季寒冷雨雪少。
日照：平均日照时数为2386.0～2526.1小时，平均日照百分比为53%～57%。
气温：年平均气温13.0℃，最高月平均气温达28.2℃，最低月平均气温-3.8℃。
霜期、降水量：年无霜期为212天；年平均降水量为551.9毫米。
风：年平均风速为1.7～3.5米/秒，四季风向多受高空气流控制，春、夏、秋季以偏南风为多，而冬季以偏北风为主。
2.4.2工程地质
2.4.2.1地形地貌
区域位于太行山隆起和东濮坳陷的过度地带，属山前倾斜洪积平原向高台地过渡地貌。总体地势西高东低，海拔标高60～210米。西北部为丘陵区，东部、南部为平原区，地面平坦开阔，局部低洼。
项目区地貌单元属冲积平原。地势平坦开阔，地面标高在50.0～55.0m之间，相对高差小，地表岩性主要为第四系全新统冲积成因的粉质粘土、粉土及砂土，工程性质较好，无液化土和软弱土层。下伏为上更新统冲积层，其岩性主要为密实粉土，硬塑至坚硬粘性土及密实砂土，其工程性质好。
2.4.2.2地质条件
项目区沿线地层在勘探深度范围内为第四系松散堆积层，共分为两大层（局部填筑土除外），简述如下：
① 全新统冲积层（Q4a1）
该统为冲积物，上部主要岩性为粉土，粉质粘土、粘土及粉砂、细砂、中砂，具多沉积旋回，可简述如下：
a粉土：褐黄色，稍密、中密，湿-很湿。
b粉质粘土：浅灰色、褐黄色，可塑。
c砂土：褐黄色粉砂、细砂及局部中砂。饱和，中密-密实。矿物成份以石英、长石为主，含少量云母碎片。
②上更新统冲积层（Q3a1）
该统主要岩性为褐黄色粉质粘土、黏土及褐黄色粉土、粉砂。简述如下：
a粉砂：褐黄色，饱和，密实。
b粉土：褐黄色，很湿，密实。
c粉质粘土：褐黄色，下部个别为综红色，硬塑-坚硬。
d粘土：褐黄色，局部为综红色，硬塑-至坚硬。
2.4.3地震烈度
项目区域位于华北地震区华北平原地震带的南段。
依《中国地震动参数区划图》﹝GB18306—2001﹞及《建筑抗震设计规范》（GB50011-2012），K18+124至项目终点地震动峰值加速度为0.15g，地震基本烈度为7度，地震动反应谱特征周期0.35s。
2.5施工条件
2.5.1对外交通
安阳河大桥可以通过既有道路内高线和乡村道路可以到达安阳河大桥附近，在乡村道路上修建引入便道可以直接到达施工现场。
2.5.2水电供应及建材
施工用水：由于河水质量较好，可以直接从河内抽取河水用于施工用水，生活用水采用井水或者自来水。
施工用电：安阳河大桥施工的用电接入K21+300处拌合站变压器。同时，配备1台250KW发电机组一台，供应安阳河大桥临时用电。
建筑材料：钢材、木材、水泥可在安阳市就近购进；水泥可从位于水冶镇的水泥厂购买；沥青可使用日照港优质进口沥青。以上各种材料运输便利，产地货源充足，质量有良好保证；石料可从林州市横水镇蒋里村石料场等较近位置提供，其石料质量均符合要求，规格丰富，货源供应有良好保证，且运距较近。。
2.6主要设计概况
根据《省道502安阳至内黄一级公路改造工程施工图设计文件》图纸介绍，主要设计技术标准如下：
道路等级：一级公路
计算行车速度（km/h）：80
桥梁段路基宽度（m）：24.5
设计荷载：道路Ⅰ级
路面结构设计年限：15年
2.7主要工程数量
本桥主要工程数量如下
材料名称及型号
单位
数量
钢绞线
kg
123858
锚具
M15-5
套
320
M15-4
1088
M15-3
128
BM15-5
480
BM15-4
400
波纹管
ф内=55mm
m
19168
ф内=50mm
1568
ф内=70*25mm
2600
ф内=90*25mm
2128
HPB300钢筋
Kg
289437
HRB400钢筋
kg
1442395
D8冷轧带肋钢筋
kg
4536
桩基长度（D160）
m/根
2260/44
桩基长度（D150）
638.4/16
橡胶支座
GYZF4300*65
块
96
GYZ 400*69
64
GYZ 400*84
80
5cm厚中粒式改性沥青
m³
390
7cm厚粒式沥青砼
545
水泥混凝土
C50钢纤维混凝土
m³
34
C50混凝土
4080
C35混凝土
2058
C30混凝土
619
C25混凝土
9
C15混凝土
86
C30水下混凝土
5672
3工程特点和重难点分析及对策
3.1工程特点及重难点分析
经过对设计图纸的理解和现场踏勘情况，本工程有以下特点：
(1)本工程桩基基础较深，地质条件差，钻进速度慢，施工中容易塌孔。
(2)地下水位较高，对于深基础的施工影响较大。
(3)桥梁采用架桥机架设施工，安全是重点。
3.2工程重难点的应对措施
工程重难点及对策
序号
重、难点
项目名称
重、难点分析
主要对策及方案
1
桩基基础较深，地质条件差，钻进速度慢，施工中容易塌孔
本工程地质条件为粉土、砂土，下层为黏土，遇水容易坍孔，造成桩基质量不合格。
总体依托涉及的地质报告，根据公司的施工经验，采取的主要应对措施为：
①采用旋挖钻钻进，保证钻进速度，旋挖钻机钻杆深度不够时，采用冲击钻补钻；
②采用泥浆护壁，避免坍孔，钻孔完成清孔后立即浇筑桩基混凝土。

2
地下水位较高，对于深基础的施工影响较大
地下水位较高，可能存在渗水，对桩基造成塌孔；承台基坑内可能出现渗水。
采用泥浆护壁，埋设较深的护筒，加快钻进速度，及时灌注水下混凝土，保证桩基质量。
3
桥梁采用架桥机架设施工，安全是重点
该桥上部结构为（3×25+6×30+3×25）m连续小箱梁结构，采用架桥机架设桥梁，安全控制是重点。

①成立专门的安全小组对架桥机施工进行监管。
②对架桥机认真检查，严禁带病作业。
③架桥机过孔时，应注意采用箱梁配重，避免倾覆。
④前横梁支墩应稳固，避免倾覆。
4总体施工组织布置及规划
4.1总体施工目标
4.1.1工期目标
安阳河大桥暂定计划开工日期：2017年5月1日（实际开工日期以监理人发出的开工令为准），计划2018年6月1日完工，计划工期396日历天。详细工期安排见第“5.2”节所述。
4.1.2质量目标
达到《公路工程施工质量检验与评定规程》合格标准。
4.1.3安全目标
严格执行《公路工程施工通用安全技术规程》、《土建施工安全技术规程》（SL 399-2007）相关要求。杜绝大、较大以上施工安全责任事故；杜绝道路交通责任事故；杜绝较大火灾安全事故；控制和减少一般责任事故。
4.1.4环水保目标
严格执行国家《环境保护法》、《水土保持法》和地方政府有关规定，坚持做到“少破坏、多保护，少扰动、多防护，少污染、多防治”，坚持做到环境保护、水土保持设施、防洪设施与主体工程“同时施工、同时投入使用”；做到临时用地植被恢复率100%。
4.1.5文明施工目标
遵守法律、法规和河南省有关工程建设的规定，施工现场临时设施建设统筹规划，合理布局，永临结合，节约用地，注重实用，符合标准。满足建设部门的相关要求。

4.2组织机构
项目经理
执行经理
(孙昌达)
执行经理
(孙昌达)
协调经理
(刘建民)
总工程师
(郑华 米飞)
副经理
(陈召富)
安全负责人
(陈召富兼)
经营经理
(雷云龙)
安全环保部
曲怀波
廖化成
质量部代诺成李滨晨
实验室田敏
技术部
廖科
工程部
刘登洪
刘元强
经营部
张柯
测量组
何宗松
田敏
叶俊

财务部
龚成
综合办公室
唐泉江
宴春
一分部
二分部
三分部
安阳河大桥施工队

4.3施工临时设施
安阳河大桥临时设施主要包括预制梁场、钢筋场、拌合站等临时设施。本着组织高效和符合原设计的原则，在K26+400～+900处路基上设置预制梁场，承担本桥及安阳河大桥的预制箱梁施工任务，在K21+300处设置混凝土拌合站一座，供应梁场、安阳河大桥的混凝土供应。K24+000处拌合站供应本桥的沥青混凝土。在K21+300处设置钢筋场一个，以提供安阳河大桥钢筋加工及制作场地。施工临时布置见“附图：安阳河大桥施工平面布置图”。
4.4施工交通及临时用电
施工交通河两岸均可以修建引入便道和附近的村道相接，以供施工车辆进入。引入便道路面宽度为4.5m，路面结构为泥结碎石，便道长度总共为450m。
4.5施工测量
项目部组建测量小组，配备合格的人员、仪器、设备对施工控制网进行复测，并且负责施工过程中的测量放线工作和控制网的管理和修复。
4.6现场试验
项目部组建工地试验室，配备试验人员、试验设备器材以及其他必要的试验条件进行现场材料试验和现场工艺试验，安阳河大桥配备专门的实验人员对本工程的试验负责。拟投入本工程的主要试验、检验、测量仪器见“5.1.3主要试验设备”。
4.7施工排水
本工程所有的施工、生活用水必须排放至废水池，经过处理后，方可排入附近沟渠。
泥浆池应保证不外流，避免污染环境，在泥浆池用完后，应让其沉淀，采用水泵抽出上层水处理后，排放至自然沟渠。剩余泥浆应采用挖掘机挖至自卸车上运输至弃淤处，运输过程中不得遗漏。
4.8地下管线调查
在施工准备阶段，联系当地行业主管部门，对施工区段的地下管线进行详实调查，图上图下标识清楚，与物权部门协商做好保护设施。
5主要资源配置及工期安排
5.1主要资源配置
5.1.1现场主要人力资源配置
安阳河大桥主要人员配置表
序号
工种名称
单位
月最高人数
月平均人数
2017年
2018年
5
6
7
8
9
10
11
12
1
2
3
4
5
6
1
管理人员
人
4
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
2
测量工
人
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
试验工
人
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
4
电工班长
人
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
5
电工
人
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
6
木工工长
人
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
7
木工
人
3
1
0
0
0
0
0
0
0
0
0
0
3
3
3
0
8
铁工工长
人
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
9
电焊工
人
4
4
3
3
3
3
3
4
4
4
3
3
4
4
4
4
10
钢筋工工长
人
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
11
钢筋工
人
9
8
6
6
6
6
6
6
6
9
9
9
9
9
9
9
12
起重工长
人
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
13
起重工
人
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
14
炊事班长
人
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
15
后勤炊事
人
4
3
0
0
4
4
4
4
4
4
4
4
4
4
4
4
16
机使工
人
7
6
7
7
6
6
6
6
6
6
6
6
6
6
6
5
17
机修工
人
2
2
1
1
1
2
2
2
2
2
2
2
2
2
2
2
18
普工
人
20
12
8
8
6
6
6
6
15
15
15
15
15
20
20
15
19
张拉工
人
8
6
0
0
4
4
8
8
8
8
8
8
8
8
8
8
20
合计
人
75
59
42
42
47
48
52
53
62
65
64
64
69
74
74
65

5.1.2主要机械设备配置
序号
设备名称
规格型号
数量
额定功率
备注
1
发电机组
250KW
1
250KW

2
汽车吊
QY25
1
25吨

3
电焊机
ZLD21
4
20KW

4
砼罐车
12m3
2
150KW

5
钢筋切断机
GQ-40
1
3KW

6
钢筋弯曲机
GT-40
1
3KW

7
钢筋调直机
GW-40
1
3KW

8
水泵
两相　
3
1.5KW　

9
挖掘机
PC220
3
1.03m3/斗

10
吊车
QY25K5-1
2
25t

11
冲击钻
HCZ-8
10
/

12
污水泵
JQZ-32-412
20
/

13
料斗
/
3
5m3/斗

14
导管
Φ300
80
/
浇桩
15
电焊机
BX1-400
10
/

16
拖车
东风
1
/

17
圆墩柱模板

35m
/

18
盖梁侧模
/
3
/

19
盖梁底模
/
4
/

20
抱箍
50cm
10
/

21
系梁模板
/
2
/

22
工字钢
I45c
80
/

23
工字钢
I12.6
80
/

24
振捣棒
RN50
14
/

25
全站仪
LeicaTM30
1
/

26
水准仪
DSZ2
1
/

27
塔尺
鹰准
1
/

28
钢护筒
/
10
/

29
架桥机
GYJQ30/120
1
/

30
吊车
JQZ75H
2
/

31
运梁炮车
Ⅲ-190
1
/

32
张拉千斤顶
30t
2
/

33
千斤顶油泵
YC100-200
2
/

34
振动梁
自制
7
/

35
振动棒
RN50
14
/

36
防撞墙模板
/
30
/

37
压浆机
HJB-6
1

38
附着式振捣器
GP
16
/

5.1.3主要试验设备
序号
设备名称
规格型号
数量
用途
备注
1
回弹仪
数显
1
检测

2
砼保护层测定仪
5-60mm±1mm
1
检测

3
砼裂纹检测仪(宽度）
刻度式
1
检测

4
刻度显微镜
5-40倍
1
检测

5
泥浆三件套
NB-1
2
检测

6
回弹仪用钢砧
标准
1
检测

7
轻型触探仪
10kg
1
检测

8
重型触探仪
63.5kg
1
检测

9
弯沉仪
5.4
1
检测

10
混凝土含气量测定仪
LA-316
2
检测

11
混凝土压力泌水率测定仪
SY-2
1
检测

12
混凝土坍落度测定仪
HC-Ⅰ
3
检测

13
混凝土渗透仪
4MPa
2
检测

14
混凝土电通量测定仪（数显）
4000C
1
检测

15
钻芯机
Φ50～150mm
1
检测

16
混凝土切割机
DQ-3型
1
检测

17
混凝土磨平机
SHM-200
1
检测

18
电通量恒温水槽
数显
1
检测

19
混凝土弹性模量测定仪
圆形
1
检测

20
混凝土振动台
1m2
1
检测

21
砼贯入阻力仪
1200KN
1
检测

22
钢制容量筒
10L
6
检测

23
空气压缩机
HP-40 4MPa
1
检测

24
实验室用混凝土强制搅拌机
60-100L55r/min
1
检测

25
混凝土耐蚀系数试模
450×350×120
10
检测

26
试模（塑料）
150×150×150
100
检测

27
试模（塑料）
150×150×300
10
检测

28
试模（塑料）
100×100×400
10
检测

29
试模（塑料）
425×305×100
10
检测

30
试模（塑料）
425×305×100
10
检测

31
试模（塑料）
150×150×550
10
检测

32
砼膨胀试模
100×100×515
5
检测

33
碱活性试模
25×25×280
10
检测

34
35
试模（塑料）
70.7×70.7×70.7
10
检测

36
抗蚀试模
10×10×60
6
检测

混凝土维勃稠度仪
数显
1
检测

37
砂浆稠度仪
0-145mm
1
检测

38
砂浆分层度
Φ150mm，1mm
1
检测

39
不透水仪
0-0.6MPa
1
检测

40
单卧轴强制式砂浆搅拌机
15L
1
检测

41
自动控温控湿设备
FHBS-80型
1
检测

42
恒应力抗折抗压试验机
300KN
1
检测

43
行星式胶砂搅拌机
240S
1
检测

44
水泥净浆搅拌机
120S
1
检测

45
蒸馏水装置
20L
1
检测

46
水泥胶砂流动度测定仪
100-260mm
1
检测

47
水泥比表面积测定仪
200-100m2/kg
2
检测

48
水泥胶砂成型振实台
14.7-15.3mm
1
检测

49
水泥方孔分样筛
0.9mm
1
检测

50
水泥细度筛
0.08mm
1
检测

51
水泥恒温恒湿标准养护箱
YH-40B
1
检测

52
水泥稠度、凝结时间测定仪
0-75mm
1
检测

53
李氏比重瓶
250/500/1000ml
各5
检测

54
水泥净浆稠度仪
1725L
2
检测

55
负压筛析仪
4000-600Pa

检测

56
水泥胶砂试体养护盒

15
检测
