北京某电视中心基坑支护、降水及土方施工方案(52页).doc

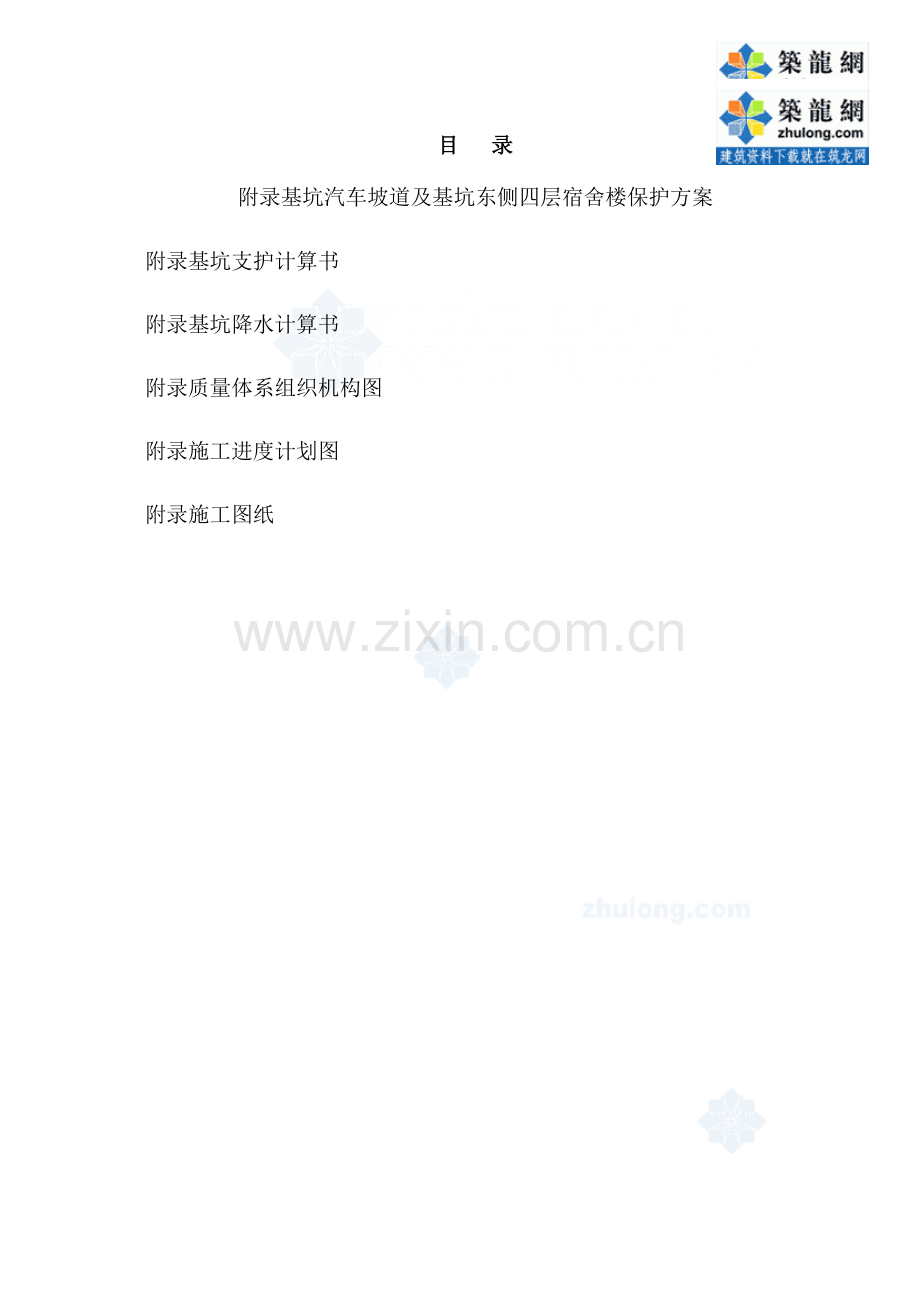

目 录

编制依据
第一章 工程概况
第一节 基本情况
第二节 工程概况
第三节 场地条件
. 施工场区周围环境
. 地下障碍物情况
第四节 工程地质及水文地质条件
．工程地质条件
．水文地质条件
第五节 主要工程量
第六节 工程特点及施工难点
第二章 施工部署
第一节 施工组织机构
．施工组织机构
. 施工组织机构框图
. 主要管理人员及部门职责
第二节 施工部署安排
第三节 施工准备
. 现场准备
. 技术准备
. 施工材料准备

第四节 公共关系协调
第三章 基坑边坡支护方案
第一节 支护方案选择
. 护坡方案设计的指导思想
. 基坑边坡支护方案对比
第二节 基坑支护方案设计
. 基坑支护方案
. 基坑支护设计
第三节 基坑支护方案施工
. 测量定位放线
. 护坡桩施工
. 预应力锚杆施工
. 连梁及桩间土施工
. 工程监测与信息施工
第四章 土方及拆除施工方案
第一节 土方施工准备
第二节 土方施工方法
第三节 土方施工质量要求
第四节 拆除方案
. 地上、地下障碍物情况
. 施工方法及施工顺序
第五章 降水工程设计与施工
第一节 降水方案

. 地下水情况
. 降水要求
. 降水方案的选择
. 降水设计依据及降水计算
. 管井降水井
. 水位观测孔
. 明沟排水
第二节 降水施工
第三节 基坑降水对周围环境的影响
.基坑降水对周围环境影响的初步予测
.防止因基坑降水引起周围地面沉降的措施
.基坑降水与基础桩施工的配合
第四节 质量安全要求
第六章 基础桩施工见工程方案
第七章 质量保证体系及措施
第八章 环境保护与减少扰民的管理及措施
第一节 防止噪音污染
第二节 防止粉尘及泥浆污染
第三节 减少扰民措施
第九章 冬季施工技术措施
第一节 施工部署
第二节 技术措施
. 土方工程
. 护坡桩、钢腰梁
第十章 安全管理及文明施工
第十一章 主要设备及劳动力计划
第一节 主要施工机械
.护坡桩、锚杆施工
.土方及拆除施工
第二节 劳动力配备
. 护坡桩施工
. 锚杆施工
. 降水井施工
. 土方及拆除施工
第十二章 施工进度计划及保证措施
第一节 施工进度计划
第二节 施工进度保证措施
附录基坑汽车坡道及基坑东侧四层宿舍楼保护方案
附录基坑支护计算书
附录基坑降水计算书
附录质量体系组织机构图
附录施工进度计划图
附录施工图纸

编制依据
．北京电视中心工程建设办公室提供的北京电视中心土方、护坡桩及降水工程招标文件（2002年11月21日）；
．北京市勘察设计研究院提供的北京电视中心岩土工程勘察报告（工程编号：技）；
．北京市建筑设计研究院提供的相关图纸：
．现行国家施工规范、标准及规程
《工程测量规范》（）
《建筑工程施工测量规范》（01-21-95）
《混凝土结构设计规范》（）
《混凝土结构工程施工质量验收规范》()
《混凝土强度检验评定标准》()
《建筑与市政降水工程技术规范》（）
《建筑基坑支护技术规程》（ ）
《建筑基坑支护技术规范》（ ）
《土层锚杆设计与施工规范》（ ∶）
《锚杆喷射混凝土支护技术规范》()
《建筑桩基技术规范》（ ）
《建筑地基基础工程施工质量验收规范》()
《钢筋焊接及验收规程》（）
《建筑安装工程质量检验评定统一标准》()
《建筑工程质量检验评定标准》()

《建筑机械使用安全技术规程》（）
《施工现场临时用电技术规范》（）
北京市建筑施工现场安全防护基本标准()京建施字第号。
北京市建设工程现场管理环境保护工作基本标准（）京建施字第号。
北京市建设工程施工现场保卫工作基本标准（）京建施字第号。
．公司的企业标准，包括质量保证手册及施工作业指导书。
．现场踏勘情况；
．我公司施工类似边坡支护、降水工程的施工经验；

第一章 工程概况
第一节 基本情况
．工程名称：北京电视中心
．工程地点：北京市区建国路号
．工程规模：
为群体建筑，包括综合业务大楼、多功能演播中心和生活服务中心等多项；
建设用地面积为万平方米，总建筑面积为.3万平方米；其中地上为万平方米，地下万平方米；
建筑高度：主体建筑物为236.4米（不包括电视发射塔）；
建筑层数：最高地上为层、地下为层；
．结构形式：钢结构、钢筋混凝土结构

．项目法人（业主）：北京影视集团
．招标人：北京电视中心工程建设办公室
．设计单位：
北京市设计研究院
国电影电视总局设计院
（株式会社）日建设计
．招标代理机构：北京首建招标有限责任公司
．投资批准单位：
计社会字[]号
京计社会字[]号
．投标范围：土方工程、基坑边坡支护工程、基坑降水工程、桩基工程技术方案及报价；
．具体开工日期以监理单位的书面开工通知或合同的约定为准；
．质量标准：
． 严格按照国家有关规范和设计要求
． 全部分项工程达到规范《建筑施工工程统一验收标准》（）中的合格等级
． 执行本企业的内部标准，达到优良等级
第二节 工程概况
拟建之北京电视中心工程位于北京市朝阳区建国门外大街号，在东长安街延长线上，地处北京商务中心（）的核心，北侧面向建国门外大街，南侧毗邻通惠河，东侧为盛世家园，西侧为航华科贸中心，总占地面积为36100m2，建筑面积为183000m2，最高地上
层、地下层，是北京市重点工程之一。本工程拟建场区涉及北京市地形图（）图幅号2-2-89()、()、()、()。
基坑底面积约为×187平方米，基底标高分别为-15.900m，-16.900m，-18.400m，-19.1000m，最深部分为标高-24.90m。
工程±标高相当于绝对标高37.500m。本方案中涉及的标高均以±0.000m为基点计。
第三节 场地条件
. 施工场区周围环境
场区地势平坦，地面标高约为±下1.000m（即自然地面标高为-1.000m）。基坑南临通惠河，东侧和万东医疗职工宿舍相距约1.3米；和配电室相距约10.0米；西侧和居民住宅小区相距约30.0米；西侧和市政雨水干网相距约15.0米，干网管径1250mm，管埋深约7米；北侧与市政煤气调压站相距约10.0米。工程所处位置复杂。
. 地下障碍物情况
污水管线情况 场地内原有污水管线直径从200mm～800mm不等，整体走向为：自位于现办公楼北侧中段化粪池出发向东延伸至与万东医疗公司地界，再向南至原空气压缩站（至此最大管径200mm）分为东西两个方向；东向沿原铸工车间北侧继续延伸至东界限端头（最大管径400mm）；西向沿空压站与铸工车间之间空白地带至厂区道路西侧（最大管径700mm），然后向南延伸至砂片场（最大管径800mm），然后再东西两向分开，分别延伸至东西地界污水排放口，西向最大管径800mm；东向管径由500mm渐变为300mm。
供水管线情况 场地内供水管线自原一机床食堂北侧深井泵房引出至厂区道路东侧，向南至铸工车间西北端绕铸工车间一周（该段供水管径为150mm）；向北沿道路东侧至现办公楼（该段供水管径为40mm），现在深井泵供水系统以及废除，土方开挖前供水系统可给予拆除，但在挖土过程中应采取措施保护深井完好。
电力系统情况 原厂区供电系统均进行了改造，其原暗埋电缆均
可废除投标人可不考虑地下电缆的处理，新配电室距基坑边线10.4m，与基坑水平距离较远，支护方案可不考虑对新配电室的保护。
煤气系统情况 现场地内有一煤气调压站，位于楼南侧约30m，原食堂处保留有一煤气出口，煤气管道走向为：东侧自万东医疗公司沿现办公楼北侧水平距离约3m处暗埋地下1.5m深至煤气调压站（管径250mm），场地内其他地方均无煤气管线；但现场煤气站距基坑边线的水平距离约为10m，支护方案可不考虑对现场煤气站的保护。
热力系统情况 楼南侧现存有采暖交换站，热力管线沿楼“”型平面延伸至现办公楼，依目前情况看，暂不会影响大楼的主体施工，估计热力管线也位于将来规划绿地内，可在工程后期或楼拆除前对热力管线进行处理，本次招标可不考虑热力管线的改造；
地面情况 目前原一机床厂主要建筑物已拆除，原建筑物地面大部分为素混凝土地面，面积约为平方米，厂区道路有两种类型，混凝土路和沥青路，沥青路面面积约为平方米，混凝土路面约为平方米；（除现办公楼、楼外）原食堂、泵房、煤气调压站等砖混结构建筑物待拆除面积约为平方米；
原有建筑物基础情况 招标人仅提供重型铸造车间大约的基础施工详图，该车间基础特点为：因为该车间为排架结构（平面尺寸为192m×73m），基础为柱下独立基础，单个基础体积较大，一般为4m×5m×1.2m（长×宽×高），个别较大的为15m×4.5m×0.8m（长×宽×高，个），基础埋身不一，较浅的为自然地面以下1m，较深的为7m，；又根据地质勘察院提供的详勘资料成果，探明该厂区地下尚有以前的人防工程（现场老配电室旁有一人防工程入口），该人防能够没有图纸保留下来。
第四节 工程地质及水文地质条件
．工程地质条件
根据北京市勘察设计研究院提供的 《北京电视中心工程岩土工程勘察报告》（技），拟建场区地形基本平坦。
本工程所在的北京市区西、北及东北方向三面环山，东、南及东南面为广阔的平原区（北京平原）。地貌单元自西部山前向东部平原区，由冲、洪积扇过度冲积平原区，地层岩性构成自西向东由碎石土、砂土渐变至粘性土、粉土为主的交互地层。本工程拟建场区位于永定河冲洪积扇的中下部，自然地面标高在36.50m左右。拟建场区的覆盖层厚度（相当于第三纪基岩埋深）在160m左右。地面以下至基岩顶板之间的土层岩性以粘性土、粉土与砂土、碎石土交互沉积土层为主。
按照岩性、物理力学性质及工程特性，本场区的地基自上而下依次分述如下：
成因类别
地层序号
岩性
各大层层顶标高()
颜色
湿度
状态
压缩性
人工堆积层
①
粉质粉土、粉质粘土填土
～
黄褐～褐黄（暗）
湿
硬塑～可塑
中高～低
①
房渣土
杂
稍湿
／
中高
①
细砂填土
黄褐
稍湿
／
中高
第四纪沉积土
②
粉质粘土、重粉质粘土
～
褐黄～褐黄（暗）
湿～饱和
可塑～硬塑
中高～中低
②
粘质粉土、砂质粉土
褐黄
湿
硬塑
中～低
②
砂质粉土
褐黄
湿
硬塑
低
②
粉砂
褐黄
湿

低
③
圆砾、卵石
～
杂
饱和

低
③
细砂、中砂
褐黄
饱和

低
③
细砂、粉砂
褐黄
湿～饱和

低
③
粘质粉土、砂质粉土
褐黄
湿
硬塑～可塑
低
④
粉质粘土、重粉质粘土
～
褐黄～褐黄（暗）
湿～饱和
可塑
中低～低
④
粘质粉土、砂质粉土
褐黄
湿～饱和
硬塑～可塑
低
④
粉质粘土、重粉质粘土
灰黄～灰～褐黄（暗）
湿～饱和
可塑～硬塑
中低～低
④
粉质粘土、粉质粘土
灰黄～灰～褐黄（暗）
湿～饱和
可塑～硬塑
中低～低
④
砂质粉土、粉砂
褐黄
湿
硬塑
低
④
粘土、重粉质粘土
褐黄
湿～饱和
可塑
中低～低
⑤
圆砾、卵石
～
杂
饱和

低
⑤
细砂、中砂
褐黄
饱和

低
⑥
粘土、重粉质粘土
～
褐黄
湿～饱和
可塑
中低～低
⑥
粉质粘土
褐黄
湿～饱和
可塑
低
⑥
粉质粘土、重粉质粘土
褐黄
湿～饱和
可塑
低
⑦
圆砾、卵石
～
杂
饱和

低
⑦
细砂、中砂
褐黄
饱和

低
．水文地质条件
地下水情况
本场区勘察期间（年月中旬～年月上旬）于钻孔中实测到层地下水，其静止水位量测结果见下表
地下水层
地下水类型
钻孔内静止水位
水位埋深（）
水位标高（）

层间潜水
～
～

承压水（测压水头）
～
～

承压水（测压水头）
～
～
浅层地下水位动态变化特征
2.2.1 拟建场区不能排除受季节降水或人为活动的影响，在场区局部形成台地潜水和上层滞水的可能；
2.2.2 拟建场区所在区域的台地潜水天然动态类型属渗入蒸发、径流型，主要接受大气降水渗入补给，并以蒸发及地下径流等方式排泄，其水位年动态变化规律为：～月份水位较高，其他月份相对较低，年变化幅度一般为～3m；
2.2.3 拟建场区层间潜水的天然动态类型属渗入～径流型。主要接受地下径流补给，以地下径流为主要排泄方式。层间潜水的年度变化规律为月份～来年月份水位较高，其他月份相对较低，近～年其水位年变化幅度一般在1m左右；
2.2.4拟建场区承压水的天然动态类型属渗入～径流型。主要接受地下径流补给，以地下径流为主要排泄方式。从水位长期动态资料看，其水位年动态变化规律与层间潜水类似，一般也是月份～来年月份水位较高，其他月份相对较低，年变化幅度比层间潜水要大，一般可达～5m。
拟建场区历年最高地下水位
2.3.1 工程场区年最高地下水位接近自然地面，近～年最高地下水位标高为～34.20m（自西向东降低）。
地下水的腐蚀性
2.4.1 各层地下水的水质对混凝土结构均无腐蚀性；但在干湿交替作用条件下，对钢筋混凝土结构中的钢筋有一定的弱腐蚀性。
第五节 主要工程量
序号
项 目
长度()
工 程 量
备 注

降水井

根
坑外降水井

根
坑内疏干井

根
减压井（台仓）

根
减压井（台仓）

根
减压井（主楼高速电梯井基坑）

水位观测井

水位观测井

护坡桩

根
直径

根
直径

根
直径

根
直径

根
直径

桩间喷砼

平方米

土方

万

锚杆

根
根钢绞线

根
根钢绞线

根
根钢绞线

根
根钢绞线
第六节 工程特点及施工难点
Ø 本工程地处北京商务中心的核心，人员稠密，交通拥挤，对噪音、粉尘等环保要求较高，从而工程在进行文明施工及环保措施等方面难度较大；
Ø 在基坑的东侧1.3m处有一座层宿舍，需单独采取防护措施；西北与施工道路仅有2m ；
Ø 地下障碍物、管线较多；
Ø 基坑深度深，局部深达23.9m；
Ø 南侧毗邻通惠河，在该基坑深度范围内存有三层地下水，且地下水位高，对基坑支护安全性非常不利。
Ø 施工场地较小，施工工作面狭窄；
Ø 工序搭接困难，不易形成施工流水，造成施工周期长，施工工期紧张。
Ø 在桩间土挖运方面有一定的难度，需大量的劳力及一些小型先进的机械设备进行施工；
Ø 在基坑桩施工与降水的并行施工过程中，由于有卵石层的存在，部分地方在基础桩进行后压浆的施工过程中会出现沙浆渗漏、跑浆等现象出现，需采取有效措施；
第二章 施工部署
第一节 施工组织机构
．施工组织机构

为了保证本工程的工期、质量、环保、安全、服务实现承诺的目标，保证施工过程中的组织协调，我公司将选调组织管理能力强、技术业务精、敬业心责任感强的人员组成项目经理部，负责项目组织、机械配备、人力资源、材料资金、技术保障的总体协调。全面负责工程项目的工期、质量、安全、环保和服务。为了保证基坑支护的安全可靠，公司聘请专家组对降水方案和支护方案进行了多次论证，并将负责解决施工中出现的重大技术问题。
. 施工组织机构框图
项目经理

项目总工
项目副经理

工程部部长
主任
综合办公室

部长
技术质量部

部长
材料供应部

部长
财务预算部

土建作业队
桩基作业队
降水作业队
护坡作业队
土方作业队
拆除作业队

. 主要管理人员及部门职责
． 项目经理
3.1.1 全面主持项目机构的日常工作；
3.1.2 投标阶段，组织项目副经理、项目总工程师和职能部门编制投
标资审文件和投标文件；
3.1.3 项目实施过程的全职组织者和指挥者，对项目的工期、质量、安全、环保、服务负全责；
3.1.4 组织编制项目质量保证计划、各类施工技术方案、安全文明施工组织管理方案并督促落实工作；
3.1.5 领导组织编制项目执行机构的劳资分配制度和其它管理制度；
3.1.6 与项目副经理一道，组织编制项目实施的各类进度计划、预算、报表；
3.1.7 领导组织项目实施中的各类供应商的选择；
3.1.8 负责处理项目实施中的重大紧急事件，并及时向上级汇报；
3.1.9 具体负责项目质量、工期、安全目标的管理监督工作；
3.1.10 负责与业主、监理、设计等的协调和沟通的组织领导工作，负责并组织执行地方政府和执法部门有关市容、城管、环保、治安等方面的法规，协调公共关系；
3.1.11 负责组织协调生产资源和技术服务的支持工作；
3.1.12 领导管理财务预算部、材料供应部、综合办公室的工作；
3.1.13 组织和领导工程创优工作；
3.1.14 负责工程的交验工作。
． 项目副经理
3.2.1 协助项目经理工作，具体负责施工生产的技术、质量、安全、进度的组织控制和管理以及协助项目经理分管计划协调、安全文明、质量保证、行政、保安等部门的工作；
3.2.2 具体负责项目质量保证计划、各类施工技术方案和安全文明施工组织管理方案的编制和落实工作；
3.2.3 负责总体和阶段进度计划的编制、分解、协调和落实工作；
3.2.4 负责项目质量目标、进度目标、安全文明施工目标、环保措施的组织、管理和落实工作；
3.2.5 负责组织施工机械设备、材料、劳动力的进场及协调工作，组织落实各项施工准备工作；
3.2.6 负责与业主、监理等的现场协调和沟通的组织领导工作；
3.2.7 协助项目总工程师进行新材料、新技术、新工艺在本工程的推
广应用和技术总结工作；
3.2.8 具体负责工程的技术资料整理、阶段交验和完工交验工作的组织领导工作；
3.2.9 负责组织与建设单位和下一步地下结构施工单位的配合服务工作。
． 总工程师
3.3.1 协助项目经理管理和领导技术质量部的工作；
3.3.2 组织相关人员参与与业主、监理或设计方案就施工方案、技术、设计、质量等方面的问题的会议、讨论或磋商；
3.3.3 主持施工组织设计和重大技术方案的编制并负责审核、把关；
3.3.4 为建设单位和下一步地下结构施工单位提供相关的技术配合和技术服务；
3.3.5 参与项目质量策划并督促技术方案和施工组织设计主要内容的落实工作，组织有关材料的试验和分项工程的检查验收工作；
3.3.6 对新技术、新工艺和新材料在本工程的推广和使用进行指导并把关；
3.3.7 协助项目领导和组织创优工作；
3.3.8 竣工图、竣工资料、技术总结等工作的指导和把关；
3.3.9 负责组织对工人和劳务队伍的岗前培训工作并审查培训效果。
工程部
3.4.1 编制施工进度计划，并组织检查落实；
3.4.2 组织协调劳动力的配备；
3.4.3 负责机械设备的配备及管理；
3.4.4 协助技术质量部编制环保、减少扰民的方案措施，并负责落实；
3.4.5 落实各项质量技术 措施，保证各工序的质量符合要求；
3.4.6 落实各项安全措施，保证施工安全；
3.4.7 落实卸土场及交通路线，负责现场交通管理及指挥工作。
． 财务预算部
3.5.1 协助项目经理工作。在招投标阶段，主要协助项目经理实施投标经济文件准备、项目合同、经营事务；
3.5.2 具体负责项目预算成本的编制和成本控制工作；

3.5.3 参与项目质量保证计划的编制工作，编制开支预算和资金计划；
3.5.4 具体负责与业主的结算工作，编制项目付款文件；
3.5.5 具体负责项目合同管理、造价确定的日常工作；
3.5.6 负责准备竣工决算报告；
3.5.7 其它与商务方面的工作。
． 材料供应部
3.6.1协助项目经理工作。具体负责项目物资设备的采购和供应工作，为招投标经济文件准备提供基础物资价格数据；
3.6.2 具体负责项目物资采购计划、进场计划和统计工作；
3.6.3 具体负责本项目物资采购招标文件的编制工作和供应商的选择工作；
3.6.4 负责编制项目物资领用管理制度和日常管理工作；
3.6.5 参与项目质量保证计划的编制工作；
3.6.6 负责物资进出库管理和仓储管理；
3.6.7 负责监督检查所有进场物资的质量，协助技术质量部做好技术资料的收集整理工作；
3.6.8 具体负责竣工时库存物资的善后处理；
3.6.9 及时准确地为施工生产部门提供呈报业主和监理工程师审批的各类材料。
． 技术质量部
3.7.1 协助项目总工程师工作，负责项目施工的技术质量准备；
3.7.2 具体负责招投标阶段技术标的编制工作；
3.7.3 参与编制项目质量保证计划、安全文明施工组织管理方案；
3.7.4 具体负责测量技术方案的编制工作；
3.7.5 具体负责现场总平面的布置方案及其调整方案；
3.7.6 协助安全文明施工、质量体系运行工作；
3.7.7 负责技术资料收集整理工作，项目阶段交验和竣工交验；
3.7.8 负责与业主、监理及设计方沟通、了解掌握设计意图；
3.7.9 负责内部设计交底内容；
3.7.10 负责管理项目质量小组的工作，实施项目过程中质量的质检工作；

3.7.11 负责管理落实质量纪录的整理存档工作，负责竣工资料的编制工作；
3.7.12 负责编制项目质量保证计划并负责监督实施、过程控制、日常管理；
3.7.13 负责项目全员质量保证体系和质量方针的培训教育工作；
3.7.14 负责质量目标的分解落实，编制质量奖惩责任制度；
3.7.15 负责质量事故的预防和整改处理工作。
． 综合办公室
3.8.1 负责现场文书档案工作；
3.8.2 负责后勤保障和管理；
3.8.3 协调公共关系，与地方政府有关部门及时沟通，监督各项法规的落实；
3.8.4 建立民扰接待室，做好附近居民和单位的宣传解释工作，并纪录反馈居民和单位的意见。
3.8.5 负责现场宣传标识的制作。
3.8.6 具体负责施工现场以及与本工程实施有关的加工、驻地等场所的保安措施的制定、保安人员的配备和管理以及监督落实工作；
3.8.7 负责现场人员、车辆出入管理工作；
3.8.8 负责防火、防盗、交通安全、联防等工作。
第二节 施工部署安排
结合现场的实际情况，东北角主楼处还有未拆除的障碍物，为了配合基础桩的施工及试桩，土方施工的基本部署是：从西北角向东南角进行施工；先凉出基坑西半区的槽底，为基础桩的施工腾出工作面，接着凉基坑东半区槽底，最后由东南角坡道收尾；
根据现场条件及施工进度计划，该工程具体施工步骤如下：
. 降水井施工：降水井分布在基坑四周，基坑中心设置钢管疏干井，台仓深坑处及综合业务楼的高速电梯井深坑处设置钢管减压井。施工由轴线开始施工，由北向南依次打井施工。
. 降水井施工同时，进行地面障碍物的拆除及基坑-5.000米以上土方挖运工作。以便暴露场区内地下障碍物等进行处理及创造护坡桩施工工作面。基坑边预留15米宽护坡桩及锚杆施工工作区（工作区专指
为护坡桩及锚杆施工预留的工作面），中心区为大面积土方开挖区，根据挖土机性能进行土方分层挖运施工至桩基施工面标高（距槽底1.2米）。
. 确定基坑北侧的临时坡道及东南角的土方挖运收尾坡道（至土方施工完毕）。在护坡桩施工同时施工坡道下护坡桩及基础桩，要控制桩顶混凝土灌注标高。避免了土方收尾时，由于坡道下桩未施工需倒坡道而造成的工期占用。
. 由基坑西北角向两侧施工护坡桩，便于西北角处的土方提前挖运完毕，凉出槽底，为基础桩的提前插入施工腾出工作面。
. 工作区土方挖运第二步由-5.000m至-8.500m；进行锚杆施工，锚杆施工由基坑西北角向两侧进行，以便此区第二步挖土提前插入。同时进行中心区第三步土方挖运。
. 中心大面积土方开挖区土方挖运工作至基础桩施工面标高（距槽底1.2m）；进行工作区第三步土方挖运工作，一次性挖至基础桩施工面标高（距槽底1.2m）。
. 西北角基础桩插入施工；土方大面积开挖至基础桩施工面标高，基础桩全面施工。
. 挖基础桩桩间土方至槽底标高，人工配合清土及桩头剔凿。
. 基坑中心台仓深坑土方挖运。土方由北向东南收尾。验槽、垫层施工。
第三节 施工准备
. 现场准备
根据业主提供的建筑红线控制桩和水准点，进行场地控制网测设、自然地面标高的测量，并做好初测记录。
确定行车路线，开设现场出入口，对现场围挡进行修整。
做好现场施工用电准备。
现场用电量计算如下：
(∑∑∑∑)
*(*(**)*(*)(**))

做好施工用水准备。降水工程施工、护坡工程施工阶段用水需设置八个供水点，即东、西、南、北四边各设两个，管径100mm，在基坑周边埋设Φ100mm的钢管，每个供水点安装个水龙头。
为避免扬尘、运土汽车上路不污染路面，现场路面进行硬化，并在门口处设置洗车台，以备在雨雪天施工时，清洗车使用。
现场布置钢筋及钢绞线加工场，尽量有便于锚杆护坡桩的施工，缩短运距。
. 技术准备
制定详细的施工组织设计，以便指导施工。
技术人员进场，并组织对各工序施工人员进行专业技术培训，对培训合格后，方可进场作业。各工种需持证上岗。
对所有进场人员，根据不同工种，分别进行技术安全交底。
定位放线所用的经纬仪、水准仪、钢尺做好计量检测，取得检测合格证，并保证在有效期内使用。
进场后进行定位放线，做好轴线控制桩和基准水准点，并进行妥善保护。定位放线经自检后，请监理复验，然后通知建设单位、勘测规划部门验线，合格后再撒槽口灰线挖槽。
. 施工材料准备
编制材料采购计划，执行公司材料管理手册。
钢筋、水泥、外加剂等需复试的材料，进场后提前取样送试，确保使用合格的材料。
第四节 公共关系协调
. 及时办理好交通、城管、市政、市容、环卫等有关手续。
. 办理好白天运输车辆的通行证件。
. 积极主动配合建设单位做好周围居民、学校、各单位的工作，取得谅解和支持。减少或避免民扰和扰民现象的发生。
. 预先选好卸土点，并办理相关手续。
第三章 基坑边坡支护方案
第一节 支护方案选择

. 护坡方案设计的指导思想
由于基坑深，基底标高多样，地下水情况复杂，导致护坡工程施工难度大。
护坡方案要科学合理，切实可行，确保深基坑边坡支护的安全可靠性；
护坡工程必须与土方工程一体化安排，要为土方工程的顺利施工创造其快捷和良好的前提条件；
护坡工程在确保为后续施工创造出良好的施工作业面的同时，还要尽可能地减少不必要的土方回填；
护坡工程要尽量减少与土方施工的工序穿插的次数，以缩短工期；
护坡工程要充分考虑到其经济合理性等。
. 基坑边坡支护方案对比
根据工程特点及现场实际情况，同时参考工程地质报告，分别对多个支护方案进行了分析计算与对比，择优施工。
护坡桩与锚杆支护方案
从现地面开始做大直径钢筋混凝土灌注桩，桩顶设置一道钢筋混凝土连梁，从护坡桩顶往下做二层预应力锚杆并用钢腰梁与护坡桩锚固。开槽时给土建施工留1000mm的作业面，地下结构防水做完后回填。该支护形式在北京市是一种比较成熟的基坑支护方法，在各种不同的土层下均有比较成熟的施工工艺，支护安全可靠，在基坑安全系数要求较高的情况下被经常采用。但从经济方面考虑，造价较高。
上部挡土墙支护、下部护坡桩支护
地面以下-5.000m以内采用挡土墙支护，-5.000m以下采用护坡桩支护，桩身设预应力锚杆一道，开槽时给土建施工留1000mm的作业面，地下结构防水做完后回填。上部土压力较小，且地下障碍物较多，采用挡土墙支护，在保证支护安全的前提下且可降低造价，下部土压力大，采用护坡桩加预应力锚杆相结合的支护形式，可保证施工中的安全度。这种支护形式比较灵活，挡土墙支护高度可根据地质情况及场地条件进行调整，同时在造价上比桩锚支护形式要低得多。
土钉墙支护
土钉墙支护是近几年发展起来的新型支护方法，造价较低，土方
挖运与护坡同时进行，可节约施工工期。但土钉墙支护形式具有一定的局限性，对于如此深的基坑不宜采用；同时在该工程的支护范围内，地下水较复杂，对土钉墙支护不利，墙顶容易产生较大变形，尤其对于周边建筑物距离较近的地方，更不宜采用。
地下连续墙支护
地下连续墙工艺是近几十年在地下工程和基础工程中广泛应用的一项技术。地下连续墙具有刚度大，能够承受较大的侧压力，在基坑开挖时变形较小，因而基坑周围地面沉降少，不会危害邻近建筑物。但从经济、技术等多方面考虑，地下连续墙一般作为建筑物地下室外墙，起承重作用，因此，施工精度要求较高，施工工艺较为复杂，施工工期较长，工程造价较高。另外因地下连续墙要与结构外墙有关，要征求结构设计单位的意见。
通过以上四种支护形式设计方案的安全性、技术性及经济性对比，并结合现场周围环境。本工程基坑边坡支护形式采用支护形式，具体方案如下（万东宿舍楼及汽车车道处的支护方式除外，其见附录）：
基坑采取从-5.000m做护坡桩，桩间距为1600mm，桩直径为800mm，桩身设置一道预应力锚杆，桩顶设置一道钢筋混凝土连梁。在基底不同标高的交接处采用自然放坡，坡率采用。
第二节 基坑支护方案设计
. 基坑支护方案
基底标高为-15.90m(坑深为14.90m)部分基坑支护形式
采用护坡桩支护，桩直径为800mm，桩间距1.60m，桩长15.4m，其中嵌固段长4.5m。桩身设置一道锚杆，锚杆的中心标高设置在-8.000m处，采用根的钢绞线，锚杆长19.00m，其中锚固段长14.00m, 拉力为，腰梁为工字钢。
基底标高为-16.90m(坑深为15.90m)部分基坑支护形式
采用护坡桩支护，桩直径为800mm，桩间距1.60m，桩长16.9m，其中嵌固段长5.0m。桩身设置一道锚杆，锚杆的中心标高设置在-8.000m处，采用根的钢绞线，锚杆长21.00m，其中锚固段长15.50m, 拉力为，腰梁为工字钢。
基底标高为-18.40m(坑深为17.40m)部分基坑支护形式
采用护坡桩支护，桩直径为800mm，桩间距1.60m，桩长18.9m，其中嵌固段长5.5m。桩身设置一道锚杆，锚杆的中心标高设置在-8.000m处，采用根的钢绞线，锚杆长23.00m，其中锚固段长16.50m, 拉力为，腰梁为工字钢；（具体详图见附录）
基坑汽车坡道及基坑东侧四层宿舍楼支护形式（见附录）
其余部分支护形式
基底标高为-15.90m与-18.40m交接部分，基底标高为-15.90m与-16.90m交接部分，采用自然放坡，坡率为。
综合业务楼高速电梯井深坑处采用的自然外放坡；
加深坑（台仓）根据图纸，采用向外自然放坡，坡率为。
. 基坑支护设计
本工程基坑支护设计，经过同济大学编制的《启明星深基坑支护软件》及其它几种软件进行验算。并根据我公司在临近类似工程的施工经验，进行调整。
基坑支护设计参数
土层名称
层底标高()
厚度
()
重度
（）
粘聚力
()
内摩擦
角(度)
()
人工填土

粉质粘土

卵石

粘质粉土

卵石

粘土

卵石

基坑支护计算书（见附录）
第三节 基坑支护方案施工
. 测量定位放线
测量仪器选择
根据工程内容对测量精度的要求选择测量仪器。
经纬仪，水准仪

轴线控制桩的校测
在施工过程中，对轴线控制桩每半月复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。
施工测量控制
1.3.1 依据场区平面轴线控制桩和基坑开挖平面图，测放出基槽开挖上口线，并用白石灰撒出。
1.3.2 基坑开挖过程中，随时用经纬仪及水准仪控制开挖线及标高。
1.3.3 护坡桩里皮与结构外皮之间的净距离（即工作面）为1000mm；
护坡桩定位放线时，严格按照设计要求尺寸执行，保证护坡桩与结构外包线之间的距离满足设计要求。
. 护坡桩施工
施工工艺流程
护坡桩均为钢筋混凝土灌注桩，由于护坡桩嵌固段在地下水位以下，为保证成桩质量，采用泵吸反循环湿作业及旋挖钻机成孔工艺进行施工。
2.1.1泵吸反循环湿作业工艺流程
定位放线 → 埋设护筒 → 钻机就位 → 搅拌泥浆，钻机钻进 → 钻进到设计深度 → 清孔 → 测量孔深 → 提钻，钻机移位 → 吊放钢筋笼 →下放浇注混凝土导管 → 放置球胆 → 浇灌混凝土至设计标高 → 成桩养护
2.1.2旋挖钻机工艺流程
定位放线 → 钻机就位 → 干孔钻进 → 遇水搅拌泥浆，继续钻进→ 提斗至地面 → 卸土 → 成孔→ 测量孔深 → 提钻，钻机移位 → 吊放钢筋笼 → 下放浇注混凝土导管 → 边浇注混凝土边泵吸泥浆→浇灌混凝土至设计标高→ 成桩养护
施工准备

2.2.1 根据护坡桩桩位合理布置泥浆沟及泥浆池的位置及数量，一个泥浆池负责根桩的泥浆排量，中间用泥浆沟与之连接。
2.2.2 桩机进场并组装，保证设备完好。
2.2.3 准备钢筋笼加工场地。
2.2.4 组织建筑材料及施工人员进场。
2.2.5 对进场人员进行技术交底及安全教育。
主要工序施工
2.3.1 成孔
.泵吸反循环成孔
（）开钻前孔口处应埋设铁护筒（护筒长度为～.5m）护住孔口，埋护筒时应以桩中心为基准，不得偏移桩位。
（）钻孔机就位时，必须保持平衡，钻杆应对准桩中心，不发生倾斜、位移。为准确控制钻孔深度，应在桩架或桩管上作出控制的标尺，以便在施工中进行观测、记录。
（）钻进时，泥浆比重应控制在～之间，根据土层情况随时调整泥浆比重，钻孔深度满足设计要求后停钻清孔。清孔时必须补足足够的水，确保浆面稳定。
（）用测深绳(锤)测量孔深。钻孔深度严禁小于设计孔深。钻深不符合设计要求时应再次钻进。
. 旋挖钻机成孔
（）确保钻机立轴垂直。
（）根据地层情况，遇水注如入少量粘土护壁，保持孔内水头压力，防止塌孔，必要时，利用膨润土造浆，确保成孔顺利。
（）随时观察钻机操作室内的自动控制仪上的各种数据显示，确保各种数据的准确性。
（）混凝土灌注前，沉渣厚度如果大于设计要求，用旋挖斗重复捞渣，直至达到设计要求。
2.3.2 泥浆排放及外运
. 成孔及浇灌混凝土时，孔内泥浆应按事先挖好的泥浆沟排放，排放时应由专人进行疏导。
. 泥浆池内泥浆应随时外运，以保证桩孔内泥浆排放畅通，避免泥浆
外溢。
. 运输车辆采用密封罐车，以免出现遗撒。
2.3.3 钢筋笼加工与吊放
. 钢筋笼在施工现场进行，在加工台上进行绑扎。
. 钢筋笼焊接接头采用双面搭接焊，搭接长度为，为钢筋直径。
. 架立筋与主筋点焊牢固，在钢筋笼吊点处应加强，避免出现吊放时开焊。
. 箍筋与主筋在每个交点处均应绑扎牢固。
. 在钢筋笼四周绑扎混凝土垫块，以保证保护层厚度偏差在允许范围内。
. 钢筋笼采用两点起吊，起吊点位置设置在钢筋笼两端的处，以防钢筋笼起吊变形过大。
. 吊放钢筋笼时，注意主筋方向。钢筋笼要求垂直入孔，不得碰孔
