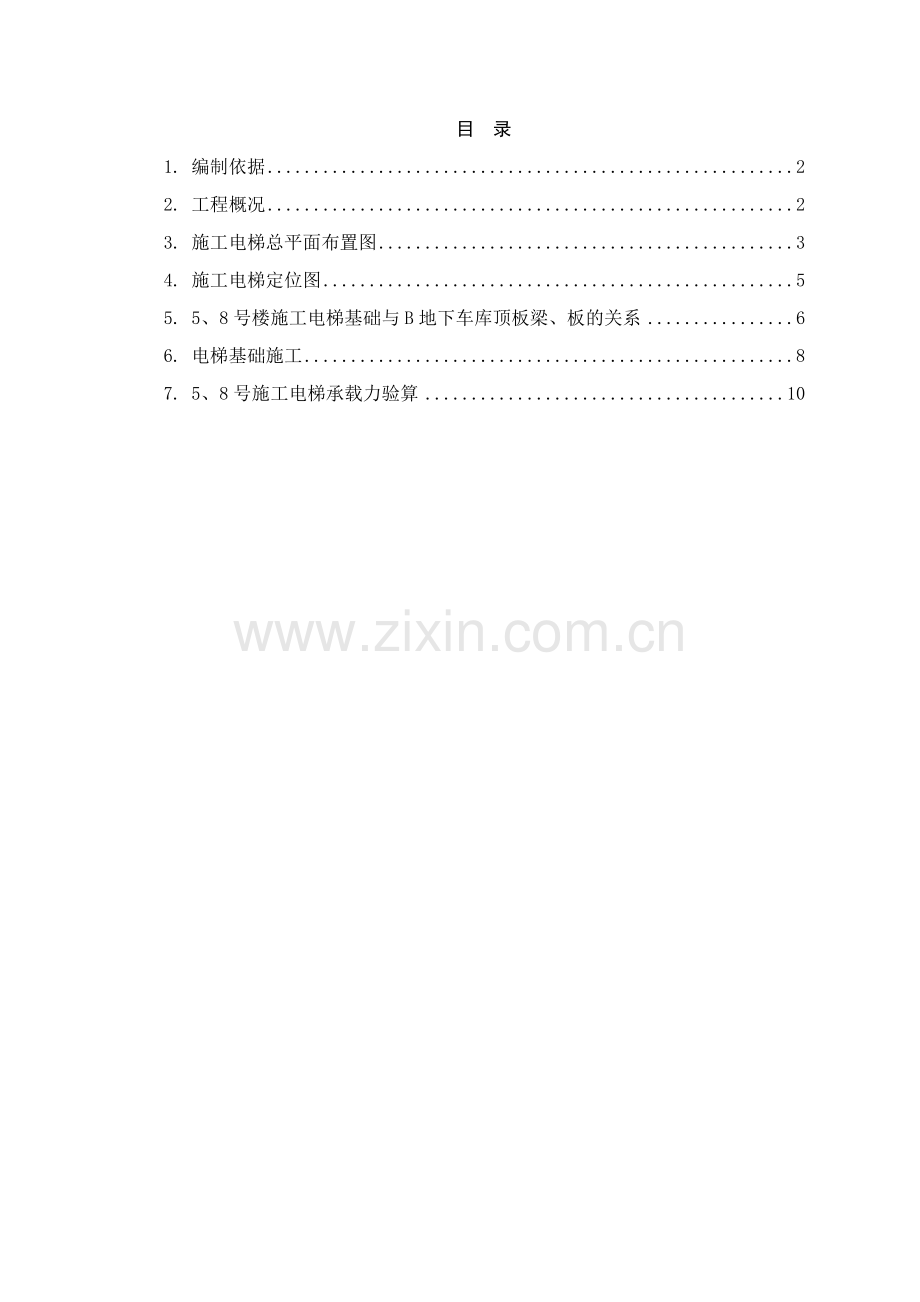

目 录
1. 编制依据 2
2. 工程概况 2
3. 施工电梯总平面布置图 3
4. 施工电梯定位图 5
5. 5、8号楼施工电梯基础与B地下车库顶板梁、板的关系 6
6. 电梯基础施工 8
7. 5、8号施工电梯承载力验算 10

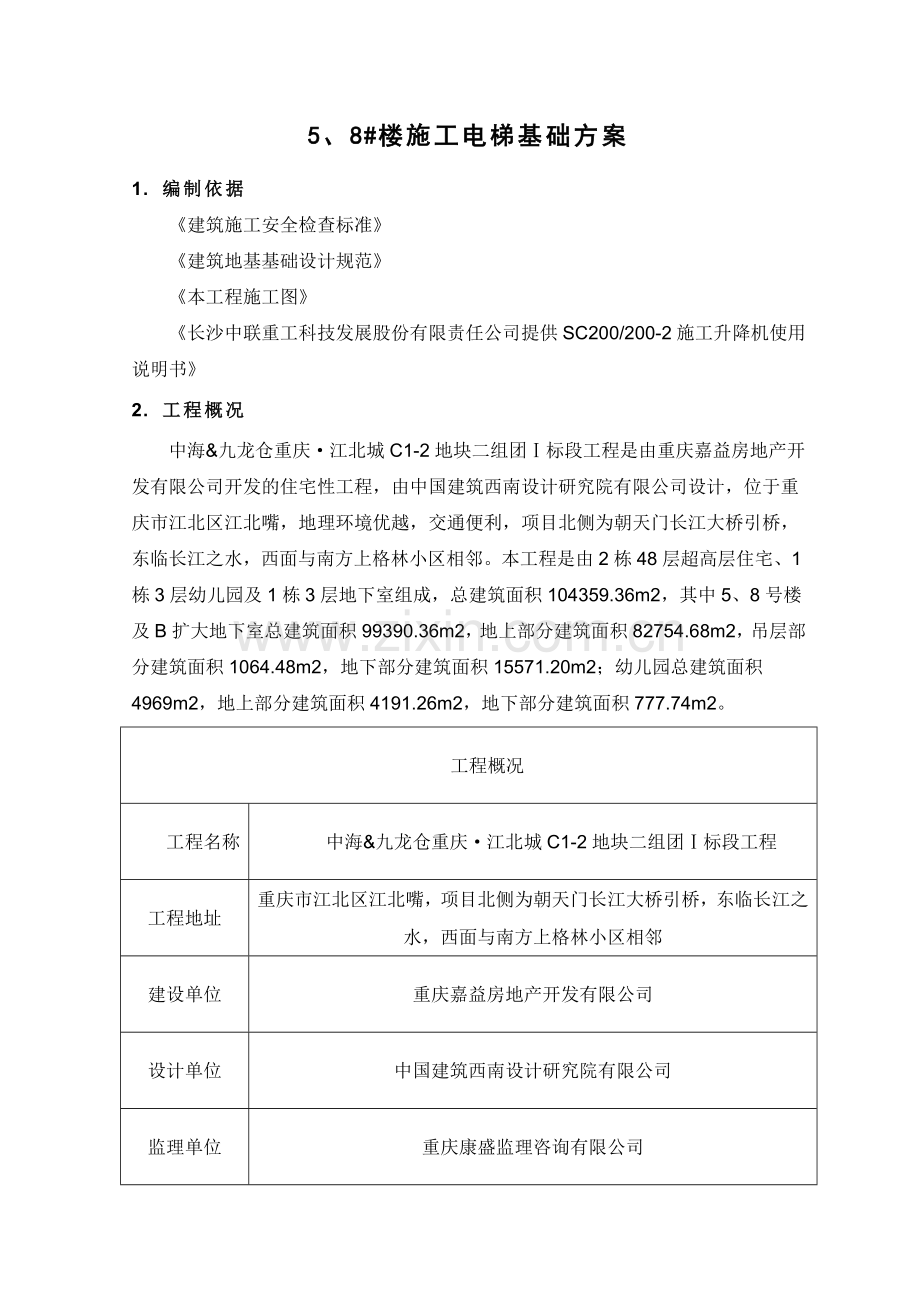

5、8#楼施工电梯基础方案
1. 编制依据
《建筑施工安全检查标准》
《建筑地基基础设计规范》
《本工程施工图》
《长沙中联重工科技发展股份有限责任公司提供SC200/200-2施工升降机使用说明书》
2. 工程概况
中海&九龙仓重庆·江北城C1-2地块二组团Ⅰ标段工程是由重庆嘉益房地产开发有限公司开发的住宅性工程，由中国建筑西南设计研究院有限公司设计，位于重庆市江北区江北嘴，地理环境优越，交通便利，项目北侧为朝天门长江大桥引桥，东临长江之水，西面与南方上格林小区相邻。本工程是由2栋48层超高层住宅、1栋3层幼儿园及1栋3层地下室组成，总建筑面积104359.36m2，其中5、8号楼及B扩大地下室总建筑面积99390.36m2，地上部分建筑面积82754.68m2，吊层部分建筑面积1064.48m2，地下部分建筑面积15571.20m2；幼儿园总建筑面积4969m2，地上部分建筑面积4191.26m2，地下部分建筑面积777.74m2。
工程概况
工程名称
中海&九龙仓重庆·江北城C1-2地块二组团Ⅰ标段工程
工程地址
重庆市江北区江北嘴，项目北侧为朝天门长江大桥引桥，东临长江之水，西面与南方上格林小区相邻
建设单位
重庆嘉益房地产开发有限公司
设计单位
中国建筑西南设计研究院有限公司
监理单位
重庆康盛监理咨询有限公司
总建筑面积
104359.36m2
子项名称
建筑面积㎡
结构形式
建筑层数
建筑高度
5号楼
41909.58
剪力墙
地上48层，地下3层
144.75 m
8号楼
41909.58
剪力墙
地上48层，地下4层
144.75 m
地下室
15571.20
剪力墙
地下3层
13.6m
幼儿园
4969
框架结构
地上3层
13.8m
考虑本工程进度安排及现场实际情况，拟在本工程B车库顶板上5、8号楼各安装两台长沙中联重工科技发展股份有限责任公司提供的SC200/200-2施工升降机 (最大提升高度可达到150米高度)。
该施工电梯的安装由厂方直接负责。我方主要工作为按厂方提供的基础施工图进行电梯基础的施工。
3. 施工电梯定位图

5号楼施工电梯基础定位图（1#施工电梯）

8号楼施工电梯基础定位图（2#施工电梯）
4. 5、8号楼施工电梯基础与B地下车库顶板梁、板的关系

5号楼施工电梯（1#施工电梯）基础与地下车库梁、板的关系图
由上图可见5#楼施工电梯（1#施工电梯）基础标准节坐落在B地下车库顶板层L53 300*800mm处，本层板厚180mm。

8号楼施工电梯基础（2#施工电梯）与地下车库梁、板的关系图
由上图可见8#楼施工电梯基础标准节坐落在B地下车库顶板层WKL 68 450*1000mm与梁300*800mm相交处，本层板厚180mm。

5. 电梯基础施工
本工程5、8号楼施工电梯基础坐落在B地下车库顶板上，我司将对5、8号楼施工电梯基础位置处的车库梁、板进行验算并进行钢筋加强处理。
5.1. 5、8号楼施工电梯基础施工
由于本基础是坐落在车库顶板上，直接在车库顶板上做施工电梯基础及预埋螺栓，施工电梯基础具体做法如下图所示：

6. 5、8号施工电梯承载力验算
6.1. 基础承载值P（电梯架设总高度为150米）
吊笼重：2×1600kg=3200kg
护栏重：1480 kg
标准节重：（共100节，每节重190kg）：100×190= 19000kg
额定载荷重：2×2000kg=4000kg
动力荷载安全系数：K=2.1
基础设计计算荷载P =（3200kg+1480kg+19000 kg +4000kg）×2.1= 41723kg=418KN
则基础承载力按大于418KN压力制作。
基础自重：
Gk=（6.2×3.8×0.3）×25=176.7KN。
6.2. 施工电梯承载力验算
5#楼车库顶板设计恒荷载为20KN/㎡，活荷载为5KN/㎡（见结构设计说明）。电梯底座基础面积为6.2*3.8=23.56㎡，施工电梯基础承载力设计为≥0.15mpa。
顶板承受的荷载F总=(418+23.56)/(6.2*3.8)=441.56/23.56=18.7532KN/㎡＜20KN/㎡（设计荷载）
顶板荷载值为23.56㎡*32 KN/㎡=754 KN＞基础承载值P=418KN，所以B车库底板强度值满足承载能力要求。
由于通过设计单位核算，为确保施工电梯处梁板能承受418KN的承载力，结构不发生变形，故设计院将对施工电梯处梁板钢筋进行加强，如下：
楼板活荷载在施工期间考虑为5KN/M2并考虑施工电梯荷载（未考虑消防车荷载）与原设计考虑的消防车荷载20KN/M2,进行包络配筋。

5号楼施工电梯（1#施工电梯）处梁、板钢筋加强图

8号楼施工电梯（2#施工电梯）处梁、板钢筋加强图
