信义御城豪园8栋悬挑式卸料平台施工方案.docx

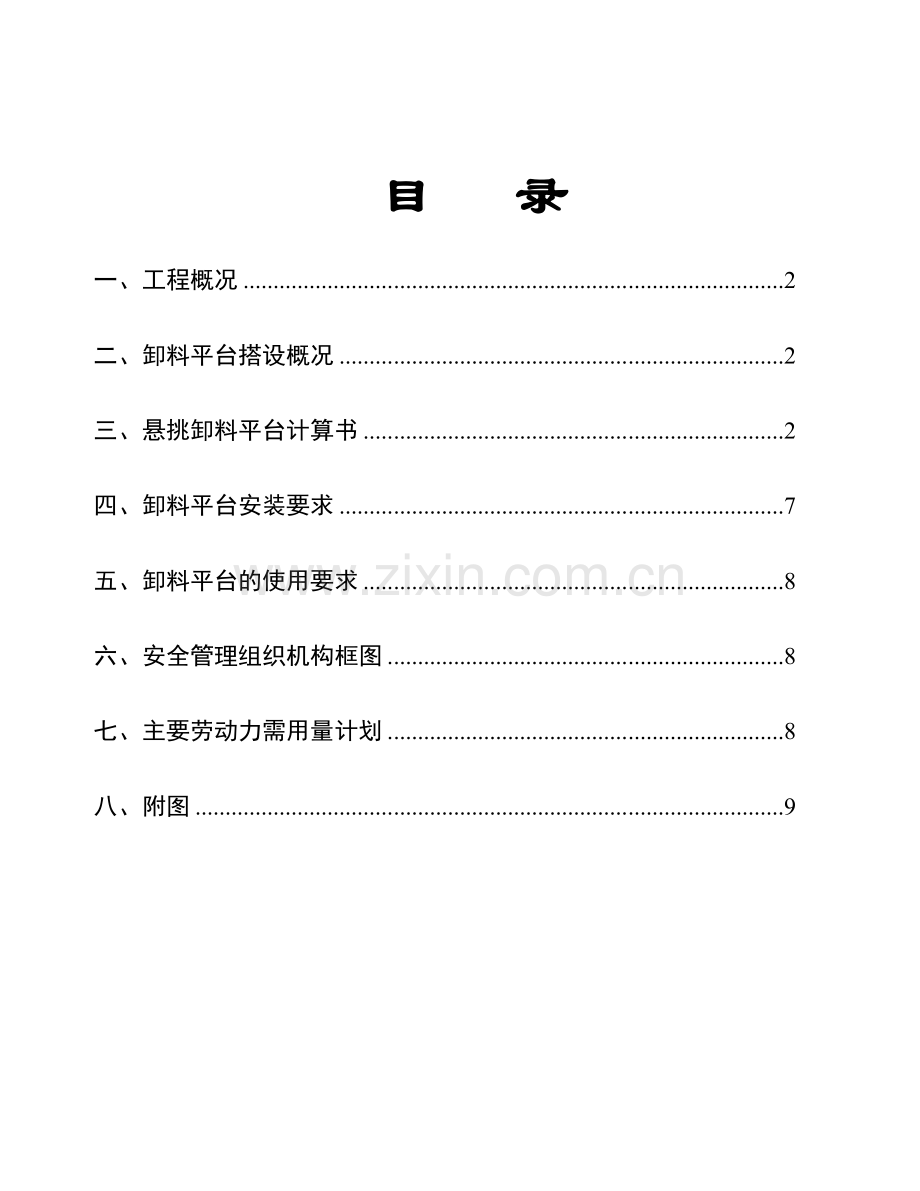

目 录
一、工程概况 2
二、卸料平台搭设概况 2
三、悬挑卸料平台计算书 2
四、卸料平台安装要求 7
五、卸料平台的使用要求 8
六、安全管理组织机构框图 8
七、主要劳动力需用量计划 8
八、附图 9

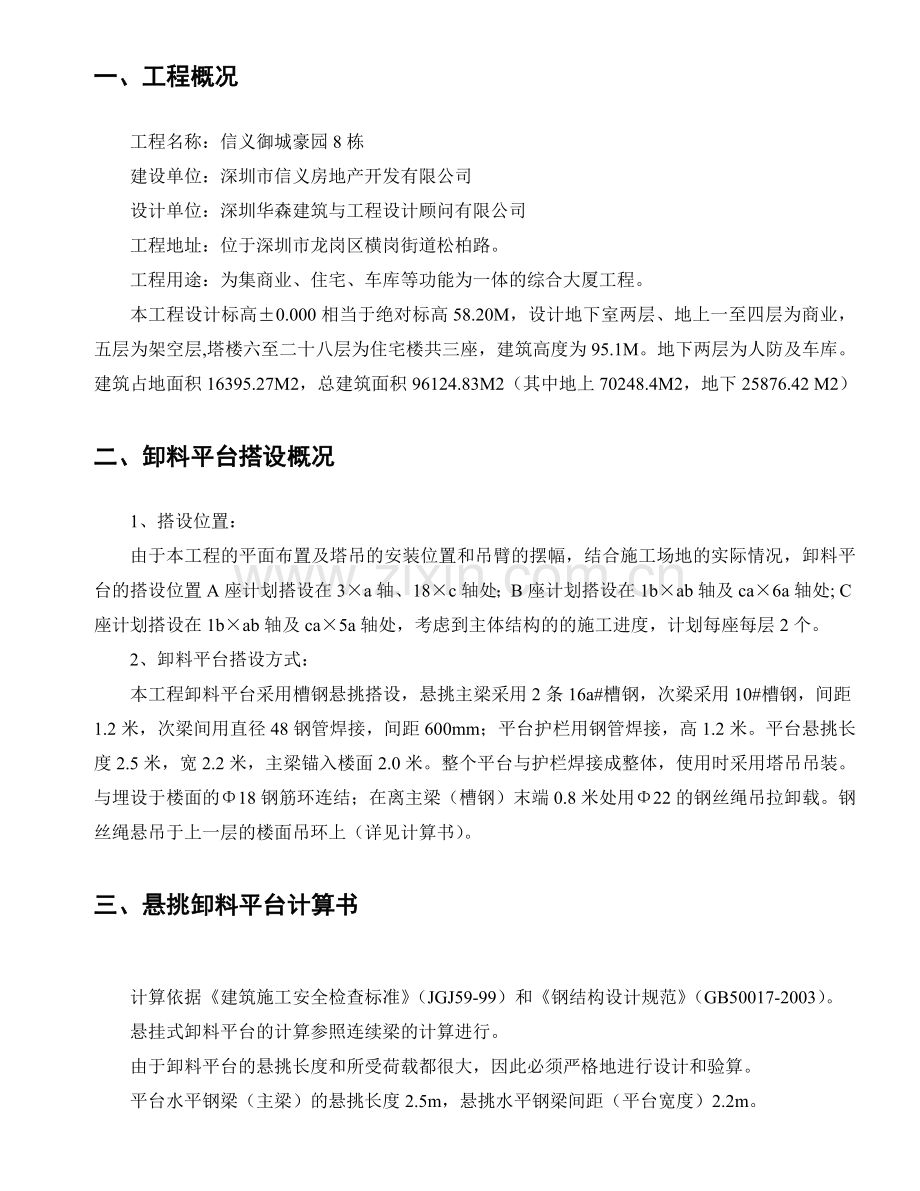

一、工程概况
工程名称：信义御城豪园8栋
建设单位：深圳市信义房地产开发有限公司
设计单位：深圳华森建筑与工程设计顾问有限公司
工程地址：位于深圳市龙岗区横岗街道松柏路。
工程用途：为集商业、住宅、车库等功能为一体的综合大厦工程。
本工程设计标高±0.000相当于绝对标高58.20M，设计地下室两层、地上一至四层为商业，五层为架空层,塔楼六至二十八层为住宅楼共三座，建筑高度为95.1M。地下两层为人防及车库。建筑占地面积16395.27M2，总建筑面积96124.83M2（其中地上70248.4M2，地下25876.42 M2）
二、卸料平台搭设概况
1、搭设位置：
由于本工程的平面布置及塔吊的安装位置和吊臂的摆幅，结合施工场地的实际情况，卸料平台的搭设位置A座计划搭设在3×a轴、18×c轴处；B座计划搭设在1b×ab轴及ca×6a轴处; C座计划搭设在1b×ab轴及ca×5a轴处，考虑到主体结构的的施工进度，计划每座每层2个。
2、卸料平台搭设方式：
本工程卸料平台采用槽钢悬挑搭设，悬挑主梁采用2条16a#槽钢，次梁采用10#槽钢，间距1.2米，次梁间用直径48钢管焊接，间距600mm；平台护栏用钢管焊接，高1.2米。平台悬挑长度2.5米，宽2.2米，主梁锚入楼面2.0米。整个平台与护栏焊接成整体，使用时采用塔吊吊装。与埋设于楼面的Φ18钢筋环连结；在离主梁（槽钢）末端0.8米处用Φ22的钢丝绳吊拉卸载。钢丝绳悬吊于上一层的楼面吊环上（详见计算书）。
三、悬挑卸料平台计算书

计算依据《建筑施工安全检查标准》（JGJ59-99）和《钢结构设计规范》（GB50017-2003）。
悬挂式卸料平台的计算参照连续梁的计算进行。
由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。
平台水平钢梁（主梁）的悬挑长度2.5m，悬挑水平钢梁间距（平台宽度）2.2m。
次梁采用[10号槽钢U口水平，主梁采用[16a号槽钢U口水平，次梁间距1.20m。
容许承载力均布荷载2.00kN/m2，最大堆放材料荷载21/（3.5×2.6）=2.31kN/m2。
（一）次梁的计算
次梁选择[10号槽钢U口水平槽钢，间距1.20m，其截面特性为
面积A=12.74cm2，惯性距Ix=198.30cm4，转动惯量Wx=39.70cm3，回转半径ix=3.95cm
截面尺寸 b=48.0mm，h=100.0mm，t=8.5mm
1、荷载计算
（1）面板自重标准值：标准值为0.30kN/m2；
Q1 = 0.30×1.20=0.36kN/m
（2）最大容许均布荷载为2.00kN/m2；
Q2 = 2.00×1.20=2.40kN/m
（3）槽钢自重荷载 Q3=0.10kN/m
经计算得到，静荷载计算值 q = 1.2×（Q1+Q2+Q3） = 1.2×（0.36+2.40+0.10） = 3.43kN/m
经计算得到，活荷载计算值 P = 1.4×2.31=3.23kN/m2
2、内力计算
内力按照集中荷载P与均布荷载q作用下的简支梁计算，内侧钢丝绳不计算，计算简图如下

最大弯矩M的计算公式为

经计算得到，最大弯矩计算值 M = 3.43×2.602/8+3.23×2.60/4=5.00kN.m
3、抗弯强度计算

其中 x —— 截面塑性发展系数，取1.05；
[f] —— 钢材抗压强度设计值，[f] = 205.00N/mm2；
经过计算得到强度 =5.00×106/（1.05×39700.00）=119.95N/mm2；
次梁槽钢的抗弯强度计算 < [f]，满足要求!
4、整体稳定性计算[主次梁焊接成整体此部分可以不计算]

其中 b —— 均匀弯曲的受弯构件整体稳定系数，按照下式计算：

经过计算得到 b=570×8.5×48.0×235/（2500.0×100.0×235.0）=0.93
由于b大于0.6，按照《钢结构设计规范》（GB50017-2003）附录B其值用b'查表得到其值为0.753
经过计算得到强度 =5.00×106/（0.753×39700.00）=167.26N/mm2；
次梁槽钢的稳定性计算 < [f]，满足要求!
（二）主梁的计算
卸料平台的内钢绳按照《建筑施工安全检查标准》作为安全储备不参与内力的计算。
主梁选择[16a号槽钢U口水平槽钢，其截面特性为
面积A=21.95cm2，惯性距Ix=866.20cm4，转动惯量Wx=108.30cm3，回转半径ix=6.28cm
截面尺寸 b=63.0mm，h=160.0mm，t=10.0mm
1、荷载计算
（1）栏杆自重标准值：标准值为0.15kN/m
Q1 = 0.15kN/m
（2）槽钢自重荷载 Q2=0.17kN/m
经计算得到，静荷载计算值 q = 1.2×（Q1+Q2） = 1.2×（0.15+0.17） = 0.38kN/m

经计算得到，各次梁集中荷载取次梁支座力，分别为
P1=（1.2×（0.30+2.00）×0.60×2.50/2+1.2×0.10×2.50/2）=2.22kN
P2=（1.2×（0.30+2.00）×1.20×2.50/2+1.2×0.10×2.50/2）=4.29kN
P3=（1.2×（0.30+2.00）×1.20×2.50/2+1.2×0.10×2.50/2）+3.88/2=6.23kN
P4=（1.2×（0.30+2.00）×0.55×2.50/2+1.2×0.10×2.50/2）=2.04kN
2、内力计算
卸料平台的主梁按照集中荷载P和均布荷载q作用下的连续梁计算。

悬挑卸料平台示意图
800
2800
2.22kN
4.29kN
6.23kN
2.04kN
0.38kN/m
A
B

悬挑卸料平台主梁计算简图

经过连续梁的计算得到

主梁支撑梁剪力图（kN）

主梁支撑梁弯矩图（kN.m）

主梁支撑梁变形图（mm）

外侧钢丝绳拉结位置支撑力为9.93kN
最大弯矩 Mmax=4.32kN.m
3、抗弯强度计算

其中 x —— 截面塑性发展系数，取1.05；
[f] —— 钢材抗压强度设计值，[f] = 205.00N/mm2；
经过计算得到强度 =4.32×106/1.05/108300.0+7.45×1000/2195.0=41.39N/mm2
主梁的抗弯强度计算强度小于[f]，满足要求!
4、整体稳定性计算[主次梁焊接成整体此部分可以不计算]

其中 b —— 均匀弯曲的受弯构件整体稳定系数，按照下式计算：

经过计算得到 b=570×10.0×63.0×235/（3500.0×160.0×235.0）=0.64
由于b大于0.6，按照《钢结构设计规范》（GB50017-2003）附录B其值用b'查表得到其值为0.638
经过计算得到强度 =4.32×106/（0.638×108300.00）=62.52N/mm2；
主梁槽钢的稳定性计算 < [f]，满足要求!
（三）钢丝拉绳的内力计算:
水平钢梁的轴力RAH和拉钢绳的轴力RUi按照下面计算

其中RUicosi为钢绳的拉力对水平杆产生的轴压力。
各支点的支撑力 RCi=RUisini
按照以上公式计算得到由左至右各钢绳拉力分别为
RU1=12.41kN

（四）钢丝拉绳的强度计算:
钢丝拉绳（斜拉杆）的轴力RU我们均取最大值进行计算，为
RU=12.413kN
如果上面采用钢丝绳，钢丝绳的容许拉力按照下式计算：

其中[Fg] —— 钢丝绳的容许拉力（kN）；
Fg —— 钢丝绳的钢丝破断拉力总和（kN）；
计算中可以近似计算Fg=0.5d2，d为钢丝绳直径（mm）；
—— 钢丝绳之间的荷载不均匀系数，对6×19、6×37、6×61钢丝绳分别取0.85、0.82和0.8；
K —— 钢丝绳使用安全系数，取8.0。
选择拉钢丝绳的破断拉力要大于8.000×12.413/0.820=121.101kN。
选择6×37+1钢丝绳，钢丝绳公称抗拉强度1400MPa，最小应取直径17.5mm。现场选用Φ22钢丝绳，满足要求！
（五）钢丝拉绳吊环的强度计算:
钢丝拉绳（斜拉杆）的轴力RU我们均取最大值进行计算作为吊环的拉力N，为
N=RU=12.413kN
钢板处吊环强度计算公式为

其中 [f] 为拉环钢筋抗拉强度，按照《混凝土结构设计规范》10.9.8[f] = 50N/mm2；
所需要的吊环最小直径 D=[12413×4/（3.1416×50×2）]1/2=13mm，现场选用Φ18钢筋吊环，满足要求！
四、卸料平台安装要求
1、卸料平台的要由专业单位或持证人员安装（拆除），安装人员要经过三级安全教育。
2、卸料平台在地面拼装焊接成整体后，用塔吊吊装至使用楼层，套入与已埋设在楼面的四个吊环中，悬挑主梁周边用硬木垫牢或用钢筋焊与吊环焊接。
3、在离主梁端部0.8米处用直径22钢丝绳与上一层的吊环拉结牢固，卸料平台的端部要略高于平台的根部。钢丝绳与水平钢梁的夹角最好在45-60度.
4、卸料平台的上部位结点，必须位于建筑物上，不得设置在脚手架等施工设备上；
5、斜拉杆或钢丝绳，构造上宜两边各设置前后两道，并进行相应的受力计算；
6、卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，建筑物锐角口围系钢丝绳处应加
补软垫物；
7、卸料平台左右两侧必须装置固定的防护栏，护栏高1.2米；
8、卸料平台吊装，需要横梁支撑点电焊固定，接好钢丝绳，经过检验才能松卸起重吊钩；
9、卸料平台吊装就位，需有专人指挥，专人安装，并经安全员验收合格后方能使用；吊装过程中，其下方要设置警戒区域，防止外人进入；
10、焊缝要进行复检，应不少于8mm厚。
五、卸料平台的使用要求

1、卸料平台使用时，应有专人负责检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复；
2、操作平台上应显著标明容许荷载，人员和物料总重量严禁超过设计容许荷载，配专人监督。
3、卸衬料平台上的材料在下班前要吊完，不得堆放过夜。
六、安全管理组织机构框图

副组长：吴振清

组员：
陈荣昆
刘新民

连乙耕

组长：艾建才

副组长：陶亚平

七、主要劳动力需用量计划
序号
工种名称
人数
1
钢筋工
3人
2
混凝土工
2人
3
电焊工
1人
4
脚手架工
2人
5
杂工
2人

合 计
10人
八、附图
