多媒体视听教室音响、灯光方案说明

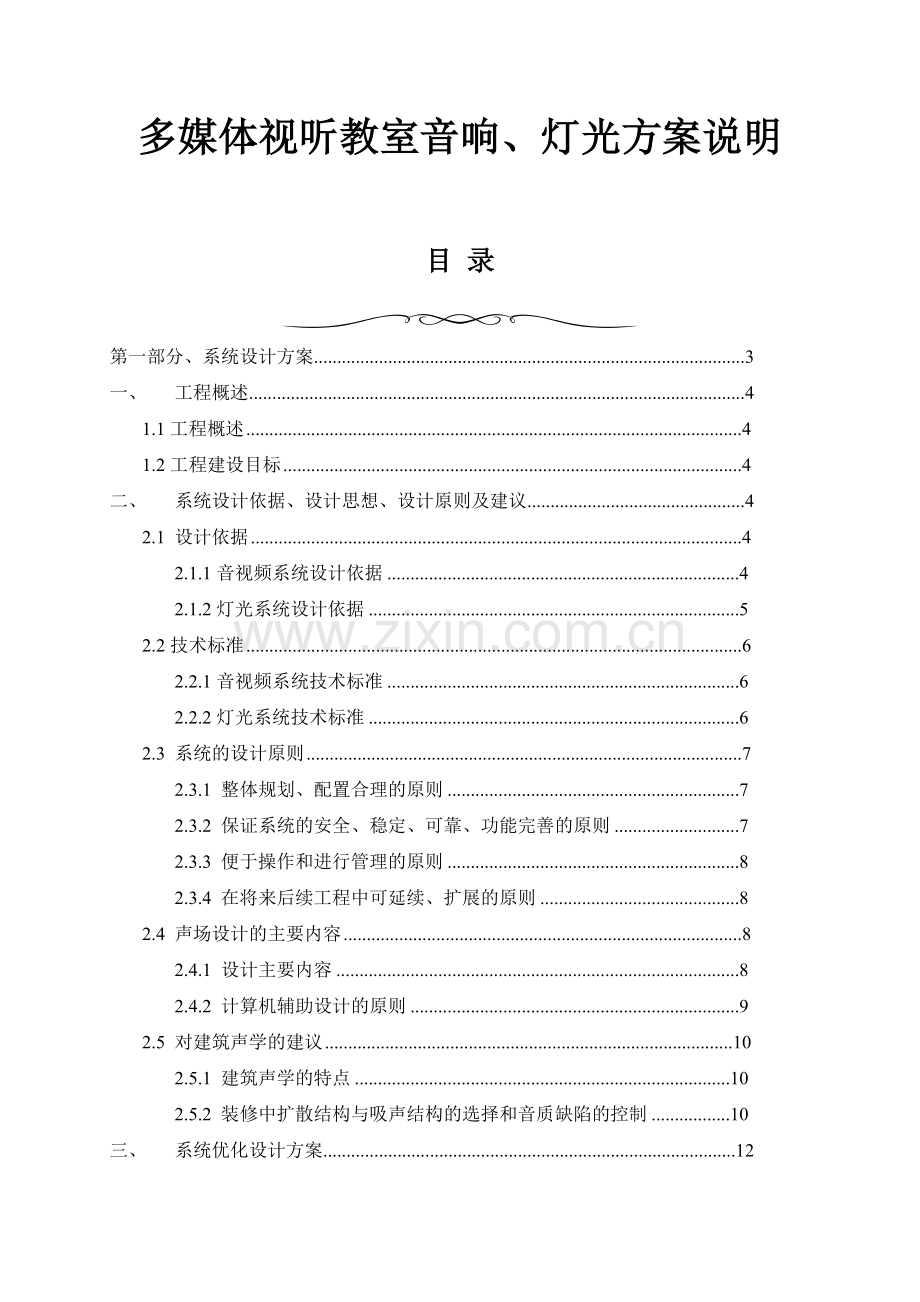

目 录

第一部分、系统设计方案 3
一、 工程概述 4
1.1工程概述 4
1.2工程建设目标 4
二、 系统设计依据、设计思想、设计原则及建议 4
2.1 设计依据 4
2.1.1音视频系统设计依据 4
2.1.2灯光系统设计依据 5
2.2技术标准 6
2.2.1音视频系统技术标准 6
2.2.2灯光系统技术标准 6
2.3 系统的设计原则 7
2.3.1 整体规划、配置合理的原则 7
2.3.2 保证系统的安全、稳定、可靠、功能完善的原则 7
2.3.3 便于操作和进行管理的原则 8
2.3.4 在将来后续工程中可延续、扩展的原则 8
2.4 声场设计的主要内容 8
2.4.1 设计主要内容 8
2.4.2 计算机辅助设计的原则 9
2.5 对建筑声学的建议 10
2.5.1 建筑声学的特点 10
2.5.2 装修中扩散结构与吸声结构的选择和音质缺陷的控制 10
三、 系统优化设计方案 12
3.1多媒体视听教室概述 12
3.2多媒体视听教室音视频系统设计 12
3.2.1多媒体视听教室技术指标要求 12
3.2.2多媒体视听教室音视频系统设计要求 13
3.2.3多媒体视听教室语言清晰度指标设计 13
3.2.4多媒体视听教室系统设计说明 14
3.2.5多媒体视听教室计算机辅助声场模拟图 17
3.2.6多媒体视听教室音视频系统技术参数 31
3.3多媒体视听教室灯光系统设计 70
3.3.1设计概述 70
3.3.2舞台灯光灯位布置说明 73
3.3.3灯光控制及调光系统 75
3.3.4工程附件 78
第二部分、质量保障体系 82
一、服务质量控制体系简介 82
二、以客户为中心7X24小时服务 84
三、规范服务 85
四、先进的INTRANET物流运作系统（备件支持中心） 86
五、质量体系后端监控 86

第一部分、系统设计方案

前 言

本次工程是对多媒体视听教室音频、灯光设计、安装、调试，本设计方案不仅满足多媒体视听教室的功能需求，而且充分体现现代设计理念，高科技、高性能、合理性、稳定性始终是我们的设计宗旨。
根据多媒体视听教室的建筑的特殊型，结合我公司在多媒体视听教室音视频、灯光系统建设方面的经验，我们认为多媒体视听教室音视频、灯光系统的建设，应充分考虑厅堂工作的性质和特点，为了满足各种文艺演出、会议、报告，大型舞会、电影播放等需求，需要建立多媒体视听教室视听系统，有效的为各类会议召开、新闻发布、文娱活动等兼众多功能提供优质服务、良好的视听效果。
我们为多媒体视听教室音视频、灯光系统所作的设计方案及其设备配置，旨在提供最完善的解决方案和高性能的产品，确保系统安全性、可靠性、先进性、实用性；并提供最优质的服务和最全面及时的技术支持，从而实现甲方的招标期望目标，达到供需双赢的结果。
一、 工程概述
1.1工程概述
根据建设需要，灯光音响设计要满足各种文艺演出、会议、报告，大型舞会、电影播放等需求。
多媒体视听教室舞台部分需满足室内各类汇报演出和文艺比赛的要求。 多媒体视听教室大厅需配备独立控制的灯光、音响设备，能够满足舞会、舞蹈培训和各种娱乐需要。

1.2工程建设目标
1) 多媒体视听教室：以满足各种文艺演出、会议、报告，大型舞会、电影播放等需求为目标。同时考虑科学性、系统性、实用、适用、经济性原则，兼顾会议系统的可扩展性功能，配置音响扩声、视频显示、舞台灯光系统、舞台机械系统等，预留流动摄像摄影系统等接口。多媒体视听教室可根据不同接待需求作为报告厅、会议厅、新闻发布厅或带有娱乐的休闲室使用。

二、 系统设计依据、设计思想、设计原则及建议
2.1 设计依据
2.1.1音视频系统设计依据
厅堂扩声系统设计规范《GB50371-2006》，其中关于多媒体视听教室扩声系统语言和音乐兼用扩声系统指标一级标准特性：
表1 多用途扩声系统声学特性一级指标
等级
最大声压级（dB）
传输频率特性
传声增益（dB）
稳态声场
不均匀度（dB）
早后期声能比（可选项(dB）
系统总噪声级
一级
额定通带内：大于或等于103dB
以100～6300Hz的平均声压级为0dB，在此频带内允许范围：-4dB～+4dB：50～100Hz和6300～12500Hz的允许范围见图3
125～6300Hz的平均值大于或等于-8dB
1000Hz时小于或等于6 dB；4000Hz时小于或等于+8dB
500～2000Hz内1/1倍频带分析的平均值大于或等于+3dB
NR-20

1 多用途类一级传输频率特性范围

2.1.2灯光系统设计依据
1、行业标准
可控硅调光回路容量选择
可调光回路选择
礼堂多媒体视听教室类型
舞台尺寸
观众席
可调光回路
宽
高
深
大型多媒体视听教室
>30
>35
>25
2000-2500
180-240
中型多媒体视听教室
>16
>25
>16
1500-2000
120-180
小型多媒体视听教室
<16
<25
<16
1500以下
60-90

2、照度标准
室内采用人工冷光源，避免自然光。（主要灯具的光源色温约为3000K）。
1．照度：
A）为了确保正确的图像色调及摄像机的自平衡，照度大于等于550lux（行标为500lux)。监视器、投影电视附近的照度为50-80lux，避免直射光。
B）灯光安装漫射透镜，使光照充分漫射，使表演者脸上有均匀光照。
2．色温：
色温3000 ± 150K；
3．显色指数：
显色指数 R≥85。
2.2技术标准
2.2.1音视频系统技术标准
本系统的工程设计、安装、走线以及各种接插件连接均符合国家规定的相关设计标准、专业安装、施工技术规范，主要包括：
Ø 《厅堂扩声系统设计规范》GB5037-2006
Ø 《厅堂扩声特性测量方法》 GB/T 4959-1995
Ø 《客观评价厅堂语言可懂度的RASTI法》GB/T14476-93
Ø 《歌舞厅扩声系统的声学特性指标与测量方法》WH0301-93
Ø 《建筑与建筑群综合布线工程系统设计规范》GB/T 50311-2000
Ø 《智能建筑设计标准》GB/T50314-2000
Ø 《广播节目声音质量主观评价方法和技术指标要求》GB/T 16463-1996；
Ø 《扩声系统设备互联的优选配接值》GB/T 14197-95；
Ø 《快速语言传输指数》GB/T 14476-93；
Ø 《视听系统设备互连用连接器的应用》GB/T 15644-95；
2.2.2灯光系统技术标准
舞台系统的设计、制造、检验与验收应符合中国现行的有关标准和法规，还应遵循下列最新版本的规范和标准：
l 国家现行的规范及标准
l 国际照明委员会CIE推荐照度标准
l 中华人民共和国国家标准《电气装置安装工程施工及验收规范》GB50258-96
l 中华人民共和国安全行业标准《安全防范工作程序与要求》GAT75-94
l 《低压配电装置及联路设计规范》
l 《电气安装施工图册增订本》
l 《民用建筑照明设计标准》GBJ133-90
l 《建筑电气设计规范》
l 镜框式舞台灯光经验布光公式
l 《电子调光通用技术条件》
l 《电子调光设备性能参数与测试方法》
l 《电子调光设备无线电骚扰特性限值及测量方法》GB1573-1995
l 《多媒体视听教室建筑设计规范》jgj57-2000
l 多媒体视听教室设备控制信息格式
l 美国多媒体视听教室技术学会（usitt）和美国娱乐行业协会的相关标准
l 网络控制信息传输格式TCP/IP
l GB 50054-1995 《低压配电设计规范》
l WH-0202-94《舞台灯光图符代号及制图规则》
l WH-0204-1999《舞台灯具光学质量的测试与评价》
l GB7000.15-2000《舞台灯光、电视、电影及摄影场所（室内外）用灯具安全要求》

2.3 系统的设计原则
现代科技的发展为厅堂扩声提供了必要的技术条件，各种先进的技术已经进入厅堂的各个环节，它节省了大量的人力、物力，提高了工作效率，为现代化多媒体视听教室提供了保障。在系统设计时也必须应用世界上成熟且先进的科学技术，主要设备选用国际知名品牌的器材，以及拥有雄厚实力和绝对优秀技术支持能力的成熟并且具有技术领先水平的设备，以保证设计指标的实现和系统工作的可靠性。采用的系统必须是在国外的多个厅堂已经成功、可靠运行了的，同时保证系统的技术在相当一段时间内的先进性。
本次设计过程完全满足扩声系统及其相关的技术标准、规范为依据，并在系统设计中充分考虑、制定和贯彻了的设计指导思想和重要原则归纳如下：
2.3.1 整体规划、配置合理的原则
在方案设计和设备的选择上，加强注重系统功能的合理性、实用性。计算机技术、网络技术的高速发展，使该技术在多年前就进入了包括多媒体视听教室在内的许多重要的场合，很方便简易的把各种不同的设备、系统有机地结合在一起，进行整体规划。这样，使得各个不同功用的系统已经不单单是一个孤立的系统了。先进的技术更有利于提高使用者的工作效率和设备的使用价值，从而赋予产品以最高的性能价格比。
系统的整体规划、先进性还应该体现其管理的高效，及操作和维护的方便性，而设计的合理性是其主要保证：合理的系统设计、合理的布线和操作设置。
2.3.2 保证系统的安全、稳定、可靠、功能完善的原则
系统工作的高可靠性是对系统功能强有力的保证，如果没有高度的可靠性、安全性，再好功能的设备都是无用的。在这方面，不仅考虑采用技术成熟、先进的可靠产品，更需要有多年丰富的工程设计和施工经验，因而能保证整个系统中各设备之间、分系统之间的匹配和协调工作。更重要的一个方面，在系统设计、设备选型上要考虑有利于系统和设备的各种备份方式和控制方式，使之成为一个安全、稳定、可靠、耐用的多功能系统。
2.3.3 便于操作和进行管理的原则
以先进、成熟的音视频技术进行合理搭配，支持数据、语音、视像等多媒体应用，用基于数字音视频的技术替代传统的模拟音视频的技术。
如同其他规模大、设计标准高的现代化建筑物一样，多媒体视听教室也面临着视听系统设备管理的一系列问题。
视听系统设备分散安装在建筑物的各个部位，包括控制机房都分布在不同的位置，若采用人工控制和管理，凭主观经验无法有效的完成控制工作和管理整个视听系统的运转，而且各设备之间无法协调运行。而系统和设备维护不当、不及时，将直接影响视听系统的工作与会议室的日常运行，还会大大降低设备的使用寿命。
系统简洁明确的控制程序和友好、稳定的操作界面，使得操作人员和管理人员可以通过各种方式，例如通过局域网在其权限范围内能够进行操作和管理。这样能够减少现场操作及管理人员，降低运营管理人员的工作量和劳动强度，提高系统维护管理水平，进一步保证宴会厅、会议室视听系统安全、稳定、可靠的运行。
2.3.4 在将来后续工程中可延续、扩展的原则
多媒体视听教室视听系统应具有良好的扩展性和升级能力，选用具有良好升级能力和扩展性的设备。在以后对系统进行升级和扩展时，必须能保护现有投资。应支持多种格式、多种接口设置和多媒体实际应用。
系统可以在原有基础上进行扩展，主要控制设备可以通过软件升级方式更新换代，可在相当长的时间内保持技术与设备的一致性。而且通道接口和设备的适当冗余，可以随着应用需求的变化而扩展。

2.4 声场设计的主要内容
2.4.1 设计主要内容
声场设计是电声设计的核心。当我们绘制好模型之后，确立好了厅堂基本的吸声材料之后，就可以进行声场的设计工作了。通常情况下，声场设计主要的工作内容就是根据各种厅堂的结构类型来进行音箱的选型和分布形式的设计，后期还要根据声场的不同情况对建声环境和装饰材料做最终调整。
2.4.2 计算机辅助设计的原则
目前我们经过严格设计及模拟，确定了扬声器的扩声形式。并始终都要围绕以下几点来指导具体的设计：
l 根据不同类型的厅堂来定义合理的混响时间；
所谓定义合理的混响时间，是必须靠更改模型相关面的吸声材料来实现的。根据相关标准，多媒体视听教室、会议室的混响时间确立在1.1---2S之间。这个混响时间对大厅的可行性、语言扩声、音乐扩声来说，是很合适的。在实际工程的运作中，往往很多建筑材料并不是设计人员所能决定的，但是，我们在其他面上选择相应的材料来弥补现有的吸声材料所造成的不足。同时，在方案的设计说明中，我们根据EASE模拟的结果给出了吸声材料及方式的建议。
l 确定适当的声压级；
根据多媒体视听教室的面积、容积以及结构的计算，这里选择了RVS MB全频扬声器，我们设计时主要考虑的是功率的大小以及灵敏度的高低。当然，音色和音质一直是我们考虑的重点。
l 尽量减少声压的重叠与干涉；
这和扬声器的分布排列形式、指向角度、扬声器覆盖角度大小是密不可分的。特别是当多组音箱同时出现在同一声场时，此问题尤为严重。这次，我们也良好的解决了此问题。
l 达到较高的传声增益；
在声场中，扩声系统无论能达到多么高的声压级，当有话筒或声学乐器存在时，总是不能完全发挥。因此，传声增益始终是一个不容忽视的问题。特别是当系统中有多只话筒出现时，更应该从建声以及电声角度综合加以分析，避免啸叫的发生。这次，在设备选型特别是话筒的选择上，采用了无线麦克风。音箱的摆位也充分的考虑了此问题。
l 保证较高的语言清晰度；
只要解决好了直达声和混响声的比例问题，则清晰度往往就会有较为可观的值。这一点，在设计中我们已经做了良好的预测。完全能达到标准。
l 避免常见的声缺陷；
这是建声的基础工作，一旦发生诸如驻波、声聚焦、回声、梳妆滤波等现象，我们首先尽量从厅堂的结构上下手。如果土建不能动，那么我们可以从外观装修上下工夫，比如增加屏风、障板、吸声球、扩散体等等，破坏声缺陷的产生，提高扩声质量。
l 考虑其他的特殊要求；
有时工程会出现一些意想不到的特殊要求，比如：音箱的吊装，某个地方有空调口，音箱只能隐藏，或者遇到某些墙面已经装修完毕不能破坏等等。这些都需要在我们及时作出调整，并与装饰部门协调完成。

2.5 对建筑声学的建议
2.5.1 建筑声学的特点
根据规模大小和用途的不同，通常确定混响时间值在1s～2s范围内。为满足语言清晰度的要求和扩声系统的需要，应尽量采用短混响的声学处理方法，但在大容积的厅堂内选用短混响，特别在低频段，将会大大增加投资，而且也难以实施。因而，合理的最佳混响时间的选择，应根据容积大小而定。这样，既能满足语言的良好听闻，而又能节省投资。关于最佳混响时间，根据国内外提出的推荐值和经过声学调查进行统计分析，提出随容积变化的混响时间建议值（参见有关手册）。
2.5.2 装修中扩散结构与吸声结构的选择和音质缺陷的控制
装修材料类型、表面形状和结构的选择都具有控制混响时间和音质缺陷的双重功效，除了配置美观又合理的扩散结构外，还应采用可行的低频强吸声结构（参见有关手册）。通常采用下面几种类型：
(a)利用装修外表面的型体制作扩散结构，例如：圆柱面、球面、锥面等凸面，来作为控制音质缺陷的措施。扩散结构同时也具有良好的吸声特性，选择不同尺寸的扩散结构就能控制不同频段的声音。
(b)多孔吸声材料和外饰表面或透声屏障后设置多孔吸声材料
多孔吸声材料内部有大量的互相贯通的微孔或间隙，具有适当的透气性，微孔不应是密闭的，单独的气泡和密闭间隙不起吸声作用，且微孔应向外敞开，使声波易于进入微孔内，仅有小凹凸表面的材料不会有好的吸声性能。
多孔吸声材料吸声性能的影响因素（参见有关手册）
(c)穿孔（狭缝）板共振吸声结构
钢板、铝板、石膏板或纤维板均可作为穿孔结构的面板材料，其可以看作是由质量和弹簧组成的共振系统。当入射声波的频率和系统的共振频率一致时，穿孔板孔颈处的空气产生激烈振动摩擦，加强了吸收效应，形成了吸收峰，使声能显著衰减；远离共振频率时，则吸收作用较少。如果在穿孔板后放置多孔材料增加声阻，会使结构吸频带加宽。
板厚、孔径、孔距（或穿孔率）和背后空气层厚度，主要影响吸声频率范围；板后空腔内放置吸声材料的类型和位置，主要影响吸声系数值。
影响穿孔板结构吸声特性的主要因素（参见有关手册）
(d)微穿孔板共振吸声结构
微穿孔板吸声结构是在一般穿孔板的基础上发展起来的。由于穿孔板声阻较小，背后不填多孔料时吸声频带较窄。为克服上述缺点，用板厚、孔径均在1mm以下，穿孔率为1～3%的薄金属板与背后空气层组成微穿孔板吸声结构。由于穿孔细而密，因而比穿孔板的声阻大得多，而声质量要小得多。这样它在吸声系数及吸声频带方面比穿孔板好，工程上常采用两层不同穿孔率的微孔板和两个不同深度的空气层来展宽吸声频带。
(e)薄板共振吸声结构
将薄的板材如金属板、塑料板或木纤维板等固定在框架上，板后留一定深度的空气层，就构成薄板共振吸声结构。当声波入射到薄板结构时，薄板在声波交变压力激发下而振动，使板发生弯曲变形（其边缘被嵌固），出现了板内部摩擦损耗，而将机械能变为热能，在共振频率时，消耗声能最大。
影响薄板共振频率吸声结构吸收的主要因素，与板是否容易振动和变形有关。且板料本身重量和弹性系数或刚度，结构的不同组成形式和尺寸，结构的安装方法，板后空气层厚度等，均对吸声特性有影响。
薄板共振吸声结构多用于低频吸声，共振频率多在80～300Hz之间，吸声系数约为0.2～0.5。如果在空气层中特别是空气层的边缘一带填以多孔吸声材料，将会增加结构的吸声系数，特别是在接近薄板共振频率的频率范围。
(f)大空腔吸声结构
在多孔吸声材料後面设置能有效控制低频所需的空腔，来控制音质缺陷和同时控制混响时间，特别是控制低频混响时间。
三、 系统优化设计方案
3.1多媒体视听教室概述
多媒体视听教室长约40米，宽约25米；根据不同的要求，为文艺演出、会议、报告，大型舞会、电影播放等兼众多功能提供优质服务

3.2多媒体视听教室音视频系统设计
3.2.1多媒体视听教室技术指标要求
厅堂扩声系统设计规范《GB50371-2006》，其中关于多媒体视听教室扩声系统语言和音乐兼用扩声系统指标一级标准特性：
表1 多用途扩声系统声学特性一级指标
等级
最大声压级（dB）
传输频率特性
传声增益（dB）
稳态声场
不均匀度（dB）
早后期声能比（可选项(dB）
系统总噪声级
一级
额定通带内：大于或等于103dB
以100～6300Hz的平均声压级为0dB，在此频带内允许范围：-4dB～+4dB：50～100Hz和6300～12500Hz的允许范围见图3
125～6300Hz的平均值大于或等于-8dB
1000Hz时小于或等于6 dB；4000Hz时小于或等于+8dB
500～2000Hz内1/1倍频带分析的平均值大于或等于+3dB
NR-20

1 多用途类一级传输频率特性范围
3.2.2多媒体视听教室音视频系统设计要求
l 系统设计要从在充分理解业主的使用功能(会议/娱乐)的基础上进行全面综合设计，充分保证会场整体效果。
l 整个系统设计要求先进、可靠、实用，好的性价比，具有国内中高档水准。所选主设备为进口知名品牌设备，辅佐设备部分选用国产品牌，要求应在三个以上国际或国内大型工程使用过。
l 为了提高扩声系统的可靠性，减少设备级间的噪声，选用数字化音频处理设备，充分保证语言清晰度和音乐的丰满度。
l 系统应具有相当稳定性不产生声反馈，同时工作人员对系统的操作能够简单化。
l 系统应既能满足声场不均匀度，又能防止后区声压过强耐导致声驻波现象。
l 多媒体图像显示系统除满足多种视频信号、VGA信号的正常播放，达到足够亮度外，还能满足与其他系统或设备接口的需要。

3.2.3多媒体视听教室语言清晰度指标设计
综合视频多媒体视听教室主要用于各类国际会议、政府工作报告等使用，扩声系统在满足以上设计指标的前提下还应充分考虑语言清晰度设计，以满足语言类扩声系统的最终目标：让每个与会人员很轻松的听清台上的发言。因此语言清晰度指标设计采用大于0.55
为此，将语言清晰度设计作为重点中的重点考虑。根据以往经验，厅堂语言清晰度指标数值大于0.5为比较优秀，0.45以下为一般偏差，大于0.55为非常优秀。
语言清晰度设计参考计算公式采用荷兰声学专家普兹提出的：

其中：AL：辅音损失率，当辅音损失率低于11.4%时，语言清晰度指标将大于0.5；
D2 ：最远听声距离，及扩声扬声器最远覆盖距离；
T60：厅堂内空场混响时间；
N：声源数量，及扩声扬声器数量；
Q：扩声扬声器指向性因数；
V：厅堂容积；
M：房间常数，取1即可；

总结：根据以上公式分析语言清晰度指标与厅堂混响时间、扬声器数量、扬声器指向性有密切关系，并且满足，扬声器数量越少，且指向性越高，相对AL%辅音损失率就越低，语言清晰度RASTI就越高特点；

3.2.4多媒体视听教室系统设计说明
3.2.4.1 扩声系统
3.2.4.1.1音响扩声系统
主扩声系统：
多媒体视听教室面积1000平方米；为了让扬声器布局达到最佳的扩声效果，我们通过讨论和研究，最终确定采用左右声道主扩声方式，2只MB-15和1只MB-18B低频音箱一组，分别安装在舞台两侧；报告厅大厅外加4只MB-12音箱作为辅助。在舞台上做2只MB-10音箱作为舞台返听音箱。
3.2.4.1.2调音台系统
调音台作为整个扩声系统的核心处理设备，主要用于汇总各类音源信号，并根据扩声位置进行编组输出使用，调音台设计应满足会议使用和文艺演出使用，同时可兼顾媒体编辑用于录音使用等。
1）调音台输入通道数量分析
输入信号设备
信号数量（路）
占用调音台通道数量（路）
无线手持式传声器
2
2
数字会议系统
4
4
DVD播放机
1
1
CD播放机
1
1
数字效果器
2
2

合计
10
10
根据以上表格，调音台输入通道应不少12路独立MIC/LINE输入通道，以满足各类多功能实用。

2）调音台输出通道数量分析
输出位置
信号数量（路）
输出通道（路）
左右声道扬声器
2
主输出L/R
超低扬声器
1
编组输出01
远程发送信号
2
编组输出02-03
反馈抑制器
1
辅助输出01
效果器输入
1
辅助输出02

3.2.4.1.3数字周边处理中心
周边处理设备是多媒体视听教室整体声音效果调教的工具，主要包含图示均衡、参量均衡、系统延时、压缩、限幅、窄带滤波器、分频等功能，以保证得到最佳的音色及对后级设备进行保护。为保证技术的先进型及考虑到系统升级等因素，系统配置了1台具有以上全部功能的DBX PA数字信号处理设备，其优势是音色突出（24Bit以上）、故障率低，并且可以方便的进行软件升级。在实际操作中由可以简单灵活的进行设置切换，以适应不同类型的演出需要，其性能价格比是传统设备所无法比拟的。还配置了1台DBX AFS2反馈抑制器。

3.2.4.1.4 传声器设备
话筒是拾取演职人员声音的重要器具，是整个还音链路的第一环节，其质量好坏影响到整个系统的表现，并且为适用于不同的节目内容，应选用多种配置方式、高质量、高可靠性的产品。
系统配置了1套天梭 TT2600无线话筒，一共2只UHF工作频段手持无线话筒。其工作稳定，抗干扰能力强，音质完美。

3.2.4.1.5功率放大器系统
所有的音箱都选用高品质的、具有自检保护功能的RVS PD系列功率放大器推动，在功率配备方面要针对不同规格音箱的需要配置功率合适、具有一定功率储备的设备。整个主扩声系统配备了6台功率放大器。

3.2.4.1.6音源设备
音源设备;
节目往往在演出时是重放事先录制好的节目内容，并且因演出团体的不同，导致有多种的音源格式，这就需要多媒体视听教室准备各种规格的放音设备，系统主要考虑的是1台PIONEER DVD播放机、1台PIONEER CD播放机，基本可以满足常规放送的要求。

3.2.4.2无线数字会议系统：
为大会讨论综合使用而设计的高性能无线会议系统主机，功能全面，能依据不同的要求，来管理会议。涵盖了现代会议的各种要求.

3.2.4.3视频显示系统
由于数字和液晶技术的飞速发展，大屏幕投影机的亮度和分辨率越来越高，而且价格已下降到用户能接受的水平。所以大屏幕投影已成为多媒体视听教室的重要组成部分。它不但可以投影影碟、录像等视屏信号，还可以投影实物和图文以及计算机画面。

3.2.6多媒体视听教室音视频系统技术参数
3.2.6.1扩声系统
主扩音箱：MB-15

特性：
●MB-15技术特点：是一款内置二分频音箱，采用了平面波波导术，声波的相位延时传导和声波导相叠加技术。音箱音色甜美，层次清晰，声音丰满，厚实，通透。
应用：
●MB-15应用范围：用于多媒体视听教室，会议室，等场所扩声。
描述：
●MB-15单元配置：由两个15寸布边纸盆低音，两个44芯高音组成。低音采用耐高温玻璃纤维骨架做成的75芯铜线绕组线圈。这种音圈特点是，效率高，低音丰满有弹性，中频厚实。采用对称磁路设计，减少了二次谐波失真。声音更纯正，干净。高音采用一寸压缩喉口,配合铜短路环设计，有利于提高高频的延伸和减少失真。
●MB-15采用梯形外观，箱体采用18厘中纤板制作，外喷黑色珠点漆。配两个内置提手,一个全铝托盘,配备两个四芯SPEAKON卡座,四个防振脚垫。采用1.5厘铁网。箱体采用多点吊挂，可以灵活采用横吊和竖吊。
参数：
额定功率 350W
额定阻抗 8 Ohms
频率范围 35Hz-20kHz(-10dB)
频率响应 40Hz-18kHz(±3dB)
灵敏度 99dB
覆盖角度 H75°× V75°
最大声压级 126dB
吊挂/安装 多点吊挂/支挂(可旋转调整)
连接插座 2 NL 4speakon
箱体 18厘中纤板
表面处理 黑色催化聚亚安酯漆
高频单元 1.75″×1(44mm) 钕铁硼
低频单元 15″×1(75mm)

低频音箱：MB-18B

特性：
●MB-18B技术特点：是一款低频扩展音箱，采用了平面波相叠加术。声音丰满，厚实，有弹性。
应用：
●MB-18B应用范围：应用于礼堂,多媒体视听教室,剧院等。
描述：
●MB-18B单元配置：由一个18寸纸盆低音组成。低音采用耐高温玻璃纤维骨架做成的100芯铜绕组线圈。这种音圈特点是，耐高温，低频丰富，功率大的特点。采用对称磁路设计，减少了二次谐波失真。保证声质更纯净。
●MB-18B采用矩形外观，箱体采用18厘中纤板制作，外喷黑色珠点漆。配两个内置提手，一个全铝托盘,配备两个Speaker四芯插座，四个防振脚垫。 参数：
额定功率 600W
额定阻抗 8 Ohms
频率范围 30Hz-300Hz(-10dB)
频率响应 35Hz-300Hz(±3dB)
灵敏度 102dB
最大声压级 130dB
连接插座 2 NL 4speakon
箱体 18厘中纤板
表面处理 黑色珠点漆
低频单元 18″×1(100mm)(Low)
辅助音箱：MB-12

特性：
● MB-12技术特点：是一款内置二分频音箱，采用了平面波波导术，声波的相位延时传导和声波导相叠加技术。音箱音色优美，层次清晰，声音厚实，通透。
应用：
● MB-12应用范围：用于酒吧，会议室，夜总会等娱乐场所扩声。
描述：
● MB-12单元配置：由一个12寸纸盆低音和一个35芯铁氧体磁高音组成。低音采用耐高温玻璃纤维骨架做成的65芯铜包铝绕组线圈。这种音圈特点是，效率高，速度快。采用对称磁路设计，减少了二次谐波失真。声音更纯正，干净。高音采用进口PE膜，35芯音圈，耐热漆包铜铝扁钱，一寸压缩喉口，配合铜短路环设计有利于提高高频延伸和减少失真。
● MB-12采用梯形外观，箱体采用18厘中纤板制作，外喷黑色珠点漆。配两个内置提手，一个全铝托盘，配备两个Speaker四芯插座，四个防振脚垫。采用全铝铁网。箱体采用多点吊挂，可以方便灵活采用横吊和竖吊。
参数：
型号 MB-12
额定功率 250W
额定阻抗 8 Ohms
系统类型 1×12″ 高效率两分频
频率范围 40Hz-18kHz(-10dB)
频率响应 45Hz-18kHz(±3dB)
灵敏度 98dB
覆盖角度 H75°× V75°
最大声压级 120dB
分频模式 内置分频
吊挂/安装 多点吊挂/支架（可旋转调整）
连接插座 2 NL 4speakon
箱体 18厘中纤板
表面处理 黑色催化聚亚安酯漆
高频单元 1.5″×1(35mm)
低频单元 12″×1(65mm)
返听音箱：MB-10

特性：
● MB-10技术特点：是一款内置二分频音箱，采用了平面波波导术，声波的相位延时传导和声波导相叠加技术。音箱音色优美，层次清晰，声音厚实，通透。
应用：
● MB-10应用范围：用于酒吧，会议室，夜总会等娱乐场所扩声。
描述：
● MB-10单元配置：由一个10寸纸盆低音和一个35芯铁氧体磁高音组成。低音采用耐高温玻璃纤维骨架做成的65芯铜包铝绕组线圈。这种音圈特点是，效率高，速度快。采用对称磁路设计，减少了二次谐波失真。声音更纯正，干净。高音采用进口PE膜，35芯音圈，耐热漆包铜铝扁钱，一寸压缩喉口，配合铜短路环设计有利于提高高频延伸和减少失真。
● MB-10采用梯形外观，箱体采用18厘中纤板制作，外喷黑色珠点漆。配两个内置提手，一个全铝托盘，配备两个Speaker四芯插座，四个防振脚垫。采用全铝铁网。箱体采用多点吊挂，可以方便灵活采用横吊和竖吊。
参数：
型号 MB-12
额定功率 200W
额定阻抗 8 Ohms
系统类型 1×12″ 高效率两分频
频率范围 40Hz-18kHz(-10dB)
频率响应 45Hz-18kHz(±3dB)
灵敏度 98dB
覆盖角度 H75°× V75°
最大声压级 120dB
分频模式 内置分频
吊挂/安装 多点吊挂/支架（可旋转调整）
连接插座 2 NL 4speakon
箱体 18厘中纤板
表面处理 黑色催化聚亚安酯漆
高频单元 1.5″×1(35mm)
低频单元 12″×1(65mm)

RVS PD-500

型号： PD-500
输出功率 立体声8Ω 500W+500W
立体声4Ω 800W+800W
桥接8Ω 1500W
频响 20HZ－20KHZ -0.5 dB
输入灵敏度 1V
平衡输入阻抗 20KΩ
非平衡输入阻抗 10KΩ
信噪比 >98 dB
分离度 >63 dB
阻尼系数 320
电压增益 34 dB
指示灯 电源(蓝色)保护(黄色)削波(红色)信号(绿色)桥接(后面板红色)
连接 信号输入及LI NK采用卡农连接器。扬声器采用接线柱
功放类型 AB
电源 AC115V-230V/50—60HZ
RVS PD-300

型号： PD-300
输出功率 立体声8Ω 300W+300W
立体声4Ω 500W+500W
桥接8Ω 900W
频响 20HZ－20KHZ -0.5 dB
输入灵敏度 1V
平衡输入阻抗 20KΩ
非平衡输入阻抗 10KΩ
信噪比 >98 dB
分离度 >63 dB
阻尼系数 320
电压增益 35 dB
指示灯 电源(蓝色)保护(黄色)削波(红色)信号(绿色)桥接(后面板红色)
连接 信号输入及LI NK采用卡农连接器。扬声器采用接线柱
功放类型 H
电源 AC115V-230V/50—60HZ
RVS PD-900

型号： PD-900
输出功率 立体声8Ω 900W+900W
立体声4Ω 1500W+1500W
频响 20HZ－20KHZ -0.5 dB
输入灵敏度 1V
平衡输入阻抗 20KΩ
非平衡输入阻抗 10KΩ
信噪比 >102 dB
分离度 >65 dB
阻尼系数 500
电压增益 36 dB
指示灯 电源(蓝色)保护(黄色)削波(红色)信号(绿色)桥接(后面板红色)
连接 信号输入及LI NK采用卡农连接器。扬声器采用接线柱
功放类型 H
电源
