蓝海卓越BRAS与交换机配合通过VLAN扩展连接多条外网线路实现带宽汇聚

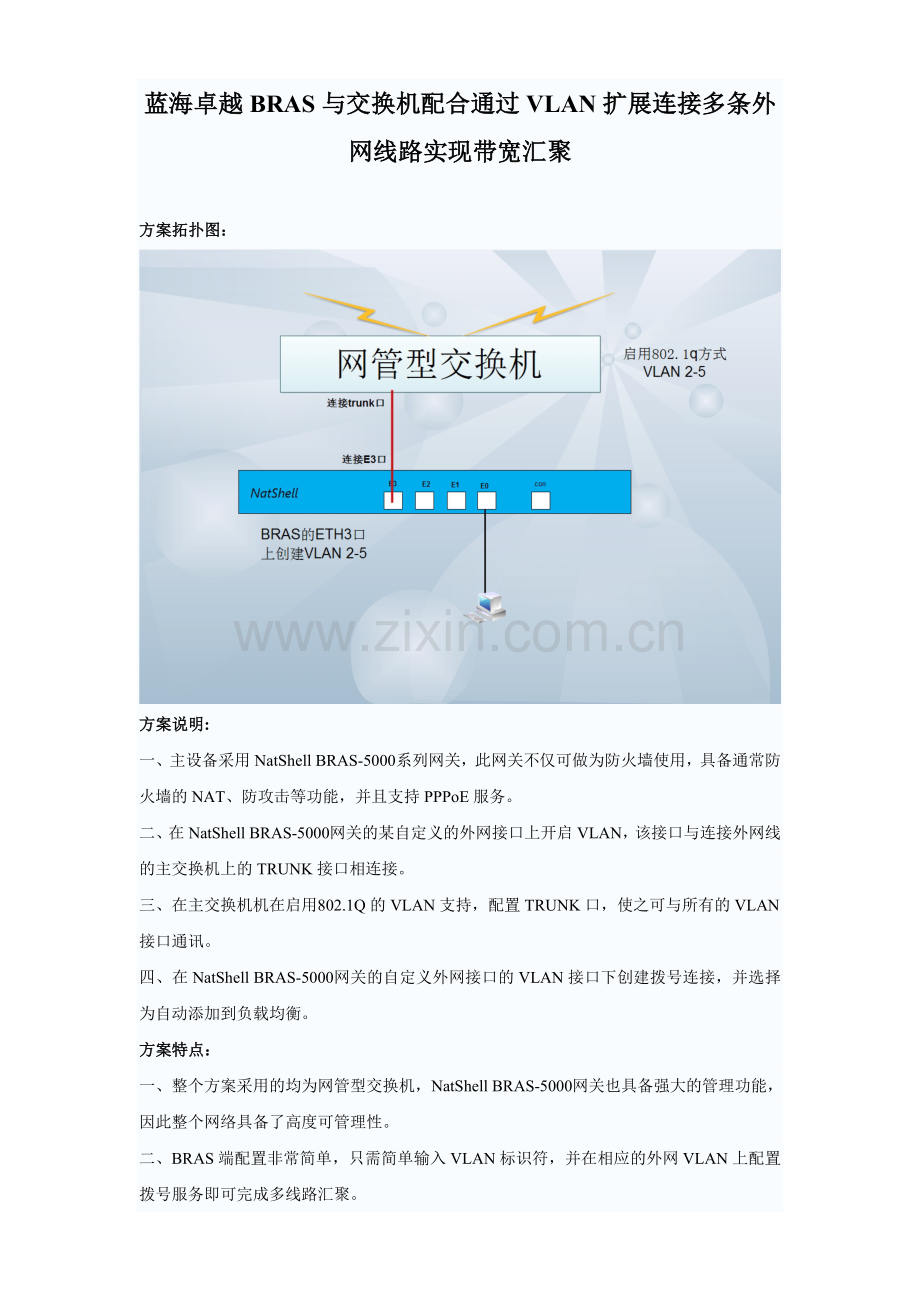

方案拓扑图：

方案说明:
一、主设备采用NatShell BRAS-5000系列网关，此网关不仅可做为防火墙使用，具备通常防火墙的NAT、防攻击等功能，并且支持PPPoE服务。
二、在NatShell BRAS-5000网关的某自定义的外网接口上开启VLAN，该接口与连接外网线的主交换机上的TRUNK接口相连接。
三、在主交换机机在启用802.1Q的VLAN支持，配置TRUNK口，使之可与所有的VLAN接口通讯。
四、在NatShell BRAS-5000网关的自定义外网接口的VLAN接口下创建拨号连接，并选择为自动添加到负载均衡。
方案特点：
一、 整个方案采用的均为网管型交换机，NatShell BRAS-5000网关也具备强大的管理功能，因此整个网络具备了高度可管理性。
二、 BRAS端配置非常简单，只需简单输入VLAN标识符，并在相应的外网VLAN上配置拨号服务即可完成多线路汇聚。

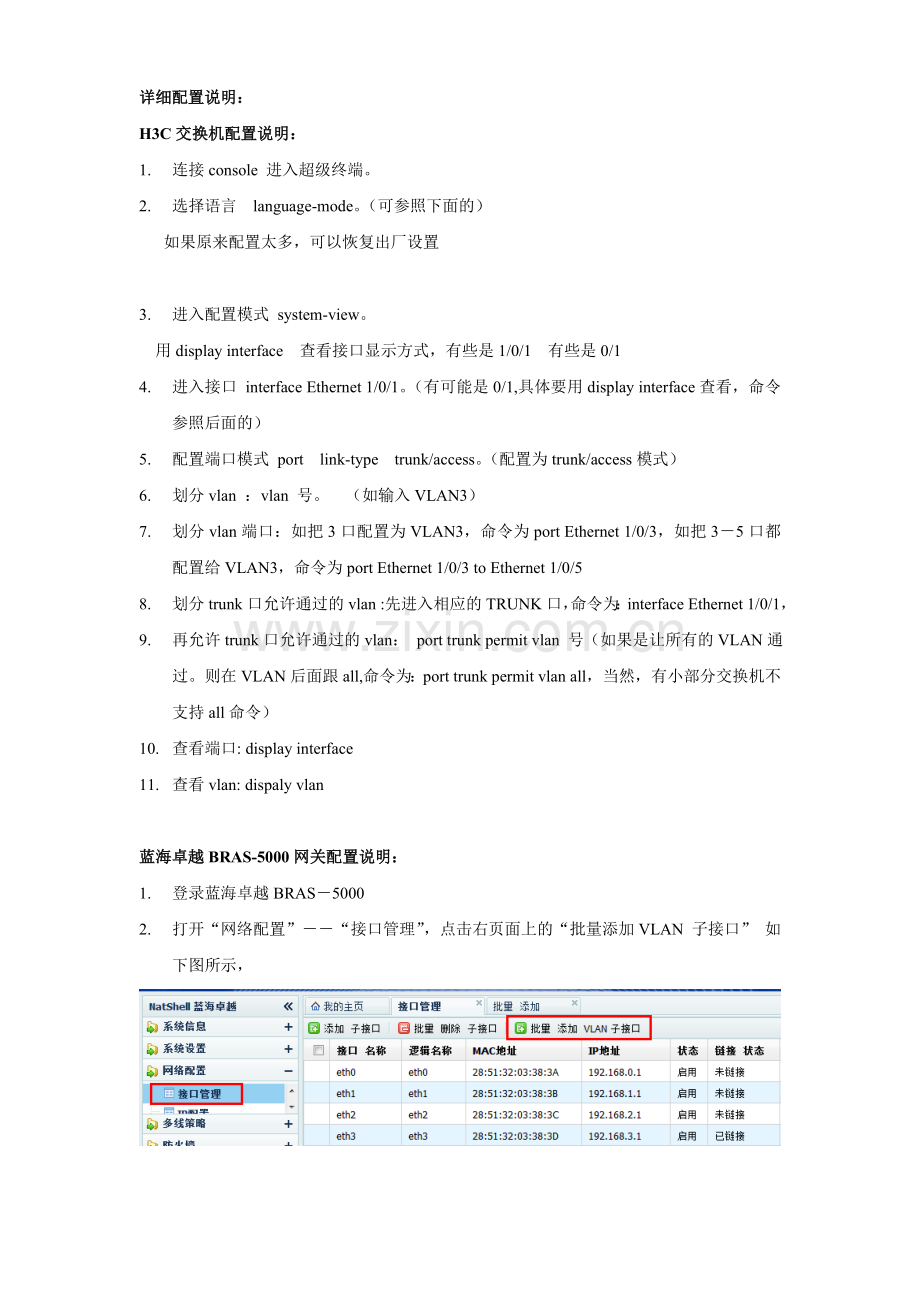

详细配置说明：
H3C交换机配置说明：
1. 连接console 进入超级终端。
2. 选择语言 language-mode。（可参照下面的）
如果原来配置太多，可以恢复出厂设置

3. 进入配置模式 system-view。
用display interface 查看接口显示方式，有些是1/0/1 有些是0/1
4. 进入接口 interface Ethernet 1/0/1。（有可能是0/1,具体要用display interface查看，命令参照后面的）
5. 配置端口模式 port link-type trunk/access。（配置为trunk/access模式）
6. 划分vlan ：vlan 号。 （如输入VLAN3）
7. 划分vlan端口：如把3口配置为VLAN3，命令为port Ethernet 1/0/3，如把3－5口都配置给VLAN3，命令为port Ethernet 1/0/3 to Ethernet 1/0/5
8. 划分trunk口允许通过的vlan :先进入相应的TRUNK口，命令为：interface Ethernet 1/0/1，
9. 再允许trunk口允许通过的vlan： port trunk permit vlan 号（如果是让所有的VLAN通过。则在VLAN后面跟all,命令为：port trunk permit vlan all，当然，有小部分交换机不支持all命令）
10. 查看端口: display interface
11. 查看vlan: dispaly vlan

蓝海卓越BRAS-5000网关配置说明：
1. 登录蓝海卓越BRAS－5000
2. 打开“网络配置”－－“接口管理”，点击右页面上的“批量添加VLAN 子接口” 如下图所示，

3. 点击“添加VLAN子接口”，进入添加VLAN接口界面

在界面上选择与交换机TRUNK相连接的物理接口，本示例中选择的是eth3口，在标识符输入框中填入与交换机上配置相同的VLAN标识符，本示例中使用的是VLAN2－－VLAN5 ，因此填入2－－5的标识符，每填入一个标识符，需要使用回车符来进行分隔。
选择和输入完成后，点击右下角的“添加”提交，会生成对应的VLAN接口，如下图所示，红框所标识的就是生成的VLAN接口：

注意：可以看到，由于是同一个接口上生成的VLAN接口，因此在生成的时候，所有VLAN接口的MAC地址是相同的，在一些运营商的网络里，同一个MAC地址是不允许重复拨号的，因此为了能拨上号，我们需要修改每个VLAN接口的MAC地址。

点击每个VLAN接口条目右边的修改按纽，将每个VLAN接口的MAC地址修改为不同的地址，地址的命名规则为数字0－9，以及字母A－F进行组合。

4. 在VLAN 接口上配置拨号连接
进入“网络设置”---“IP 管理”

点击“添加”按钮，出现添加IP的界面

物理接口选择刚才添加的VLAN 接口 vlan_eth3_2

接口类型选择“WAN”，外网接入类型选择“PPPOE拨号”。如果你的宽带为固定IP的那么请选择“静态地址”方式
配置上用户名和密码 ，
MMS值：默认1412即可
自动添加到负载均衡：请选为自动添加
比例为你的带宽比
配置完成后，通过交换机下的VLAN拨号，即可以拨号上网。
其他外网的VLAN 接口拨号依次配置即可
配置完成后，拨号成功即可在“系统信息”—“WAN口PPP状态”中看到拨号情况

线路正常连接后，可以到“多线负载”—“负载均衡”中查看到 系统自己产生的负载规则。

如果某VLAN 接口在此处没有看到，那么说明IP配置中未自动添加到负载中，请返回IP配置中重新配置该接口。固定IP的负载规则需要手动在此页面添加

文档编写：蓝海卓越技术部
编写日期：2014年2月
