潜水搅拌器技术要求
1工作原理
工作原理：搅拌叶轮在电机驱动下旋转搅拌液体产生旋向射流，利用沿着射流表面的剪切应力来进行混合，使流场以外的液体通过摩擦产生搅拌作用，在极度混合的同时，形成体积流，应用大体积流动模式得到受控流体的输送。
2整体规格、性能要求
1)中标人应根据招标文件的规定提供满足设计要求的成套潜水搅拌机（器）产品。
2)潜水搅拌器应适合用于工业区污水处理厂污泥浓缩池、厌氧池、生化污泥储泥池工艺污泥水搅拌。
3)潜水搅拌器应该在全浸没条件下连续工作。同时应能适应连续运行、间歇运行和长期停止状态后恢复运行的工作状况。
4)每台潜水搅拌器应配备不锈钢导向杆和不锈钢提升缆，使之自由升降及转向，保证可在无须排空的条件下就可以安装和拆卸潜水搅拌器。潜水搅拌器全部的重量受力在一个支架上，并且这个支架必须可承受潜水搅拌器形成的推力。
5)潜水搅拌器应运行稳定，带油室泄漏保护、定子温升保护、配相应保护器。能满足连续24小时运行工作。
3性能参数

安装位置
MBR生反池厌氧区、缺氧区
池体数量
1座4格
★介质
生物池混合液
★介质温度
15 ℃~ 25℃
★介质pH值
6 ~ 9
★单格池有效容积
1722 m3
★单格池设备数量
5 台
★单座池平面尺寸
长16.4m×宽7.5m
★有效水深
7000 mm

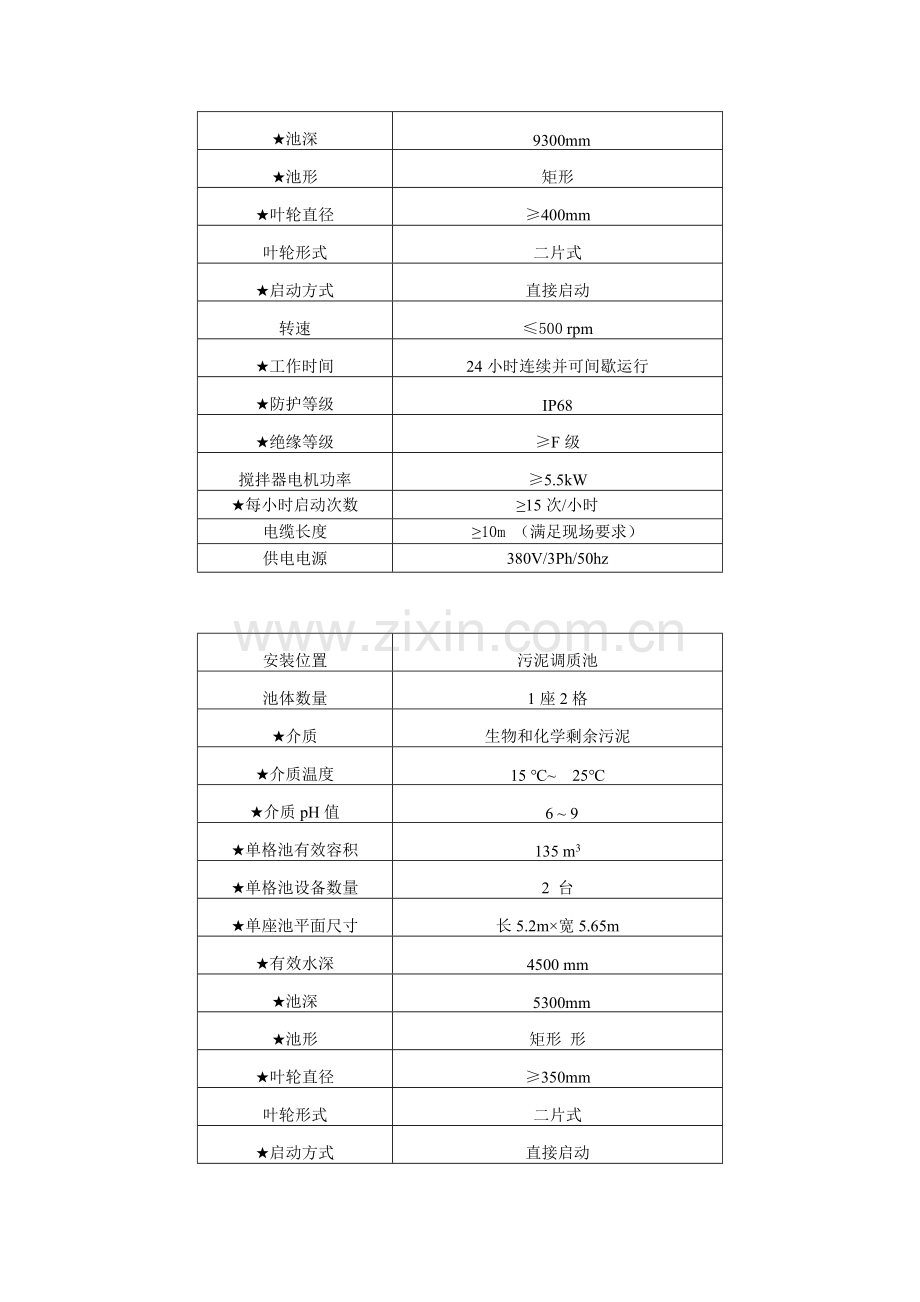

★池深
9300mm
★池形
矩形
★叶轮直径
≥400mm
叶轮形式
二片式
★启动方式
直接启动
转速
≤500 rpm
★工作时间
24小时连续并可间歇运行
★防护等级
IP68
★绝缘等级
≥F级
搅拌器电机功率
≥5.5kW
★每小时启动次数
≥15次/小时
电缆长度
≥10m （满足现场要求）
供电电源
380V/3Ph/50hz

安装位置
污泥调质池
池体数量
1座2格
★介质
生物和化学剩余污泥
★介质温度
15 ℃~ 25℃
★介质pH值
6 ~ 9
★单格池有效容积
135 m3
★单格池设备数量
2 台
★单座池平面尺寸
长5.2m×宽5.65m
★有效水深
4500 mm
★池深
5300mm
★池形
矩形 形
★叶轮直径
≥350mm
叶轮形式
二片式
★启动方式
直接启动
转速
≤750 rpm
★工作时间
24小时连续并可间歇运行
★防护等级
IP68
★绝缘等级
≥F级
搅拌器电机功率
≥3.0kW
★每小时启动次数
≥15次/小时
电缆长度
≥10m （满足现场要求）
供电电源
380V/3Ph/50hz
