KX系列音箱,文字说明,参数,图片,CAD图.doc

DMX KX-8（8寸两分频扬声器）
功能描述
　　KX-8是一款多用途两分频全频音箱，精确而小巧的外观设计，大大减轻了运输及安装所带来的麻烦。号角可旋转设计，使音箱的吊挂及安装简便而快捷。采用高强度箱体结构设计，声音透明清晰，空间感极强。
　　主要应用于商务娱乐、政府会议室及礼堂、剧院的补声等场合。

技术参数
音箱类型：两分频全频音箱
单元配置：8"(200mm) 低音单元，1.4"(34mm)压缩驱动器
频率响应：65Hz-18kHz±3dB
额定功率：100W
灵敏度：96dB
最大声压级：119dB 峰值， 113dB 持续
标准阻抗：8Ω
辐射角度：80°（H）x 60°（V）
接线方式：2 x Neutrik NL 4
吊装配件：12个 M10孔径吊环螺栓
尺寸(mm)：299 x 433 x 300(WxHxD)
净重(kg)：9.3
箱体示意图

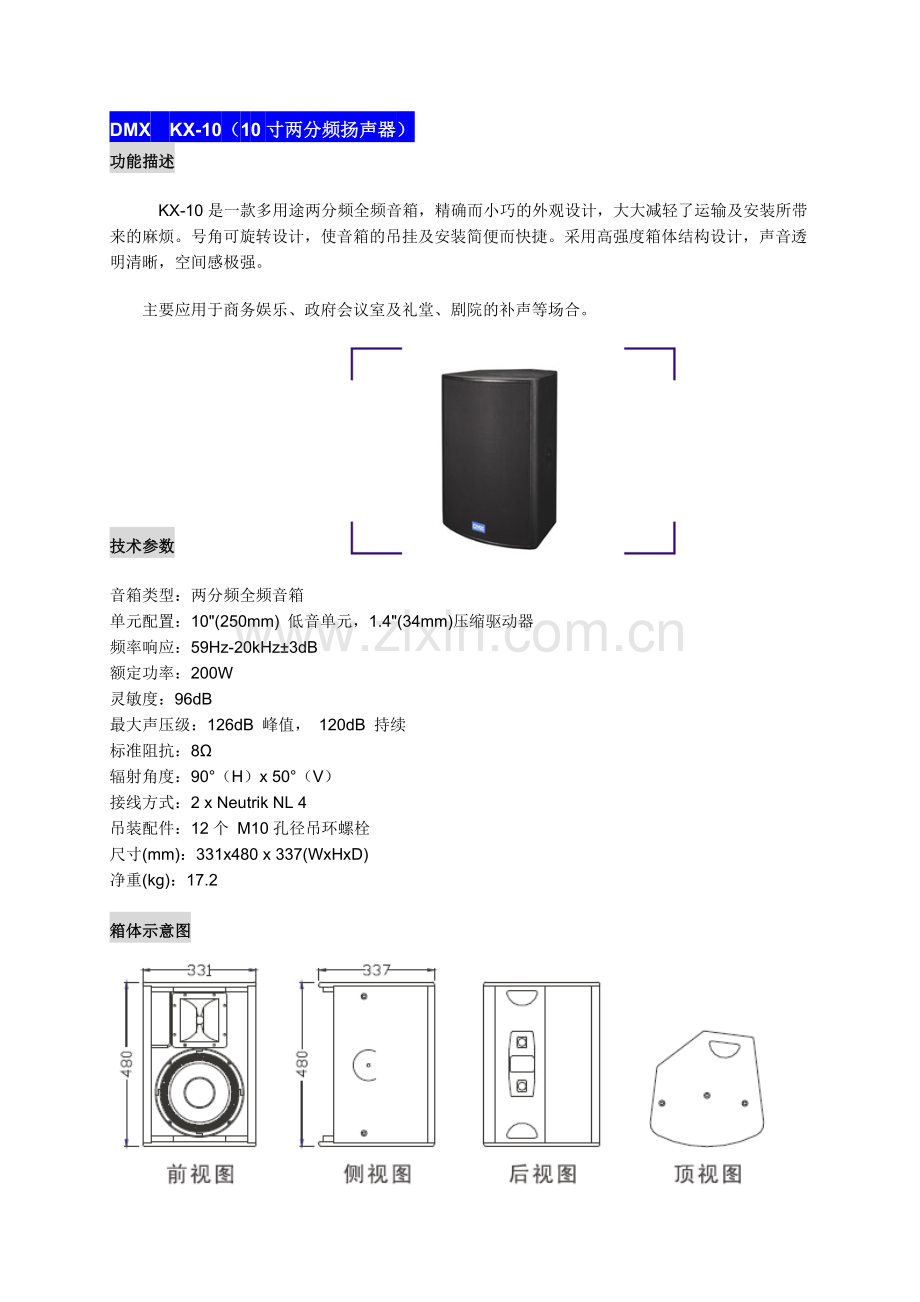

DMX KX-10（10寸两分频扬声器）
功能描述
　　　KX-10是一款多用途两分频全频音箱，精确而小巧的外观设计，大大减轻了运输及安装所带来的麻烦。号角可旋转设计，使音箱的吊挂及安装简便而快捷。采用高强度箱体结构设计，声音透明清晰，空间感极强。
　　主要应用于商务娱乐、政府会议室及礼堂、剧院的补声等场合。

技术参数
音箱类型：两分频全频音箱
单元配置：10"(250mm) 低音单元，1.4"(34mm)压缩驱动器
频率响应：59Hz-20kHz±3dB
额定功率：200W
灵敏度：96dB
最大声压级：126dB 峰值， 120dB 持续
标准阻抗：8Ω
辐射角度：90°（H）x 50°（V）
接线方式：2 x Neutrik NL 4
吊装配件：12个 M10孔径吊环螺栓
尺寸(mm)：331x480 x 337(WxHxD)
净重(kg)：17.2
箱体示意图

DMX KX-12（12寸两分频扬声器）
功能描述
　　　KX-12是一款多用途两分频全频音箱，系统具有覆盖80X50度的声音覆盖范围，整个扬声器系统提供极佳的声音重现效果，尤其适用于那些要求自然的、高清晰度的场所使用。箱体全部采用优质多层夹板，号角可旋转设计，使音箱的吊挂及安装简便而快捷。声音透明清晰，中频醇厚，人声圆滑，低频强劲有力，空间感极强。
　　主要应用于酒吧、慢摇吧、商务KTV包房及人声唱歌等场合。

技术参数
音箱类型：两分频全频音箱
单元配置：12"(300mm) 低音单元，1.75"(44mm)压缩驱动器
频率响应：55Hz-20kHz±3dB
额定功率：350W
灵敏度：98dB
最大声压级：129dB 峰值， 123dB 持续
标准阻抗：8Ω
辐射角度：80°（H）x 50°（V）
接线方式：2 x Neutrik NL 4
吊装配件：12个 M10孔径吊环螺栓
尺寸(mm)：380x 560 x 411(WxHxD)
净重(kg)：20.5
箱体示意图

DMX KX-15（15寸两分频扬声器）
功能描述
　　KX-15是一款多用途两分频全频音箱，系统具有覆盖80X50度的声音覆盖范围，整个扬声器系统提供极佳的声音重现效果，尤其适用于那些要求自然的、高清晰度的场所使用。箱体全部采用优质多层夹板，号角可旋转设计，使音箱的吊挂及安装简便而快捷。
　　声音透明清晰，中频醇厚，人声圆滑，低频强劲有力，空间感极强。
　　主要应用于酒吧、慢摇吧、商务KTV包房及人声唱歌等场合

技术参数
音箱类型：两分频全频音箱
单元配置：15"(380mm) 低音单元，3"(75mm)压缩驱动器
频率响应：48Hz-20kHz±3dB
额定功率：450W
灵敏度：100dB
最大声压级：131dB 峰值， 125dB 持续
标准阻抗：8Ω
辐射角度：80°（H）x 50°（V）
接线方式：2 x Neutrik NL 4
吊装配件：12个 M10孔径吊环螺栓
尺寸(mm)：479 x 690 x 495(WxHxD)
净重(kg)：33.6
箱体示意图

DMX KX-18B（单18寸紧凑型超低频音箱）
功能描述
　　KX-18B是一款大功率、高效率超低频音箱，采用精选大功率耐高温低音单元，主要用于KX系列像KX-10、KX-12、KX-15的全频系统中作为超低频段的补充。拥有优异的超低频还原能力，为扩声系统作低音的充分提升而专门设计，再现极限低音那种丰满结实的震撼效果，它同时具备宽阔的频率响应和平滑的频响曲线能在大功率大声压的工作环境下依然保持最完美的低音效果。
　　主要应用于大型酒吧、俱乐部、大型厅堂扩声和现场演出扩声。

技术参数
音箱类型：紧凑型超低频音箱
单元配置：18"(460mm)低音单元4"(100mm)音圈
频率响应：38Hz-150Hz±3dB
额定功率：700W
灵敏度：101dB
最大声压级：131dB 峰值， 125dB 持续
标准阻抗：8Ω
接线方式：2 x Neutrik NL 4
吊装配件：1个底部支撑孔
尺寸(mm)：575 x 690 x 595(WxHxD)
净重(kg)：46.9
箱体示意图

DMX KX-215B（双15寸超低频音箱）
功能描述
　　KX-215B是一款大功率、高效率超低频音箱，采用精选大功率耐高温低音单元，主要用于KX系列像KX-10、KX-12、KX-15的全频系统中作为超低频段的补充。拥有优异的超低频还原能力，为扩声系统作低音的充分提升而专门设计，再现极限低音那种丰满结实的震撼效果，它同时具备宽阔的频率响应和平滑的频响曲线能在大功率大声压的工作环境下依然保持最完美的低音效果。
　　主要应用于大型酒吧、俱乐部、大型厅堂扩声和现场演出扩声。

技术参数
音箱类型：双喇叭单元超低频音箱
单元配置：2X15"(380mm) 低音单元 3"(75mm)音圈
频率响应：40Hz-150Hz±3dB
额定功率：1000W
灵敏度：98dB
最大声压级：132dB 峰值， 126dB 持续
标准阻抗：4 ohms
接线方式：2 x Neutrik NL 4
吊装配件：1个底部支撑孔
尺寸(mm)：450 x 730 x 605(WxHxD)
净重(kg)：49.8
箱体示意图

‘
DMX KX-218B（双18寸超低频音箱）
功能描述
　　KX-218B是一款大功率、高效率超低频音箱，采用精选大功率耐高温低音单元，主要用于KX系列像KX-10、KX-12、KX-15的全频系统中作为超低频段的补充。拥有优异的超低频还原能力，为扩声系统作低音的充分提升而专门设计，再现极限低音那种丰满结实的震撼效果，它同时具备宽阔的频率响应和平滑的频响曲线能在大功率大声压的工作环境下依然保持最完美的低音效果。
　　主要应用于大型酒吧、俱乐部、大型厅堂扩声和现场演出扩声。

技术参数
音箱类型：双喇叭单元超低频音箱
单元配置：2X18"(460mm) 低音单元，4"(100mm)音圈
频率响应：35Hz-150Hz±3dB
额定功率：1400W
灵敏度：102dB
最大声压级：138dB 峰值， 132dB 持续
标准阻抗：4Ω
接线方式：2 x Neutrik NL 4
吊装配件：4个4寸100mm特制滚轮
尺寸(mm)：734 x 990 x 910(WxHxD)
净重(kg)：96.8
箱体示意图
