PVC-U排给水管的国家标准.doc

一、国标南亚PVC排水管的规格
PVC管的规格，依用途与检验性的不同，可分为：排水用管、给水用管、电气用管等，其详细尺寸的规格
1、排水管：（Q/NYG 01-94=ISO 3633-91）
表1排水用管 单位：MM
公称外径
平径最小外径允许差
最大最小外径允许差
厚度
参考重量
（kg/m）
长度
（m）
最小
允许差
40
+0.3
±0.5
3.2
+0.5
0.569
4
-0
50
+0.3
±0.6
3.2
+0.5
0.724
-0
75
+0.3
±0.9
3.2
+0.5
1.110
-0
90
+0.3
±1.1
3.2
+0.5
1.350
-0
110
+0.4
±1.3
3.2
+0.5
1.660
6
-0
125
+0.4
±1.5
3.2
+0.5
1.890
-0
160
+0.5
±2.0
4.0
+0.6
3.020
-0
200
+0.6
±2.4
4.9
+0.7
4.610
-0
250
+0.8
±3.0
6.2
+0.8
7.250
-0
315
+1.0
±3.8
7.7
+1.0
11.350
-0
400
+1.2
±4.8
9.8
+1.2
18.270
-0
备注：（1）Φ40*2.0，Φ50*2.0，Φ75*2.3规格的排水用管，也可依客户的需求提供国家标准GB/T5836.1-92的规格产品。
（2）管材长度也可依订货要求确定，计划产品颜色为灰色，其他颜色可依订货要求确定。
编辑本段二、国标南亚PVC给水用管的规格
1.PVC-U排水管的国家标准
PVC管的规格，依用途与检验性的不同，可分为：排水用管、给水用管、电气用管等，其详细尺寸的规格
（Q/NYG 03-94=ISO 4422-90）

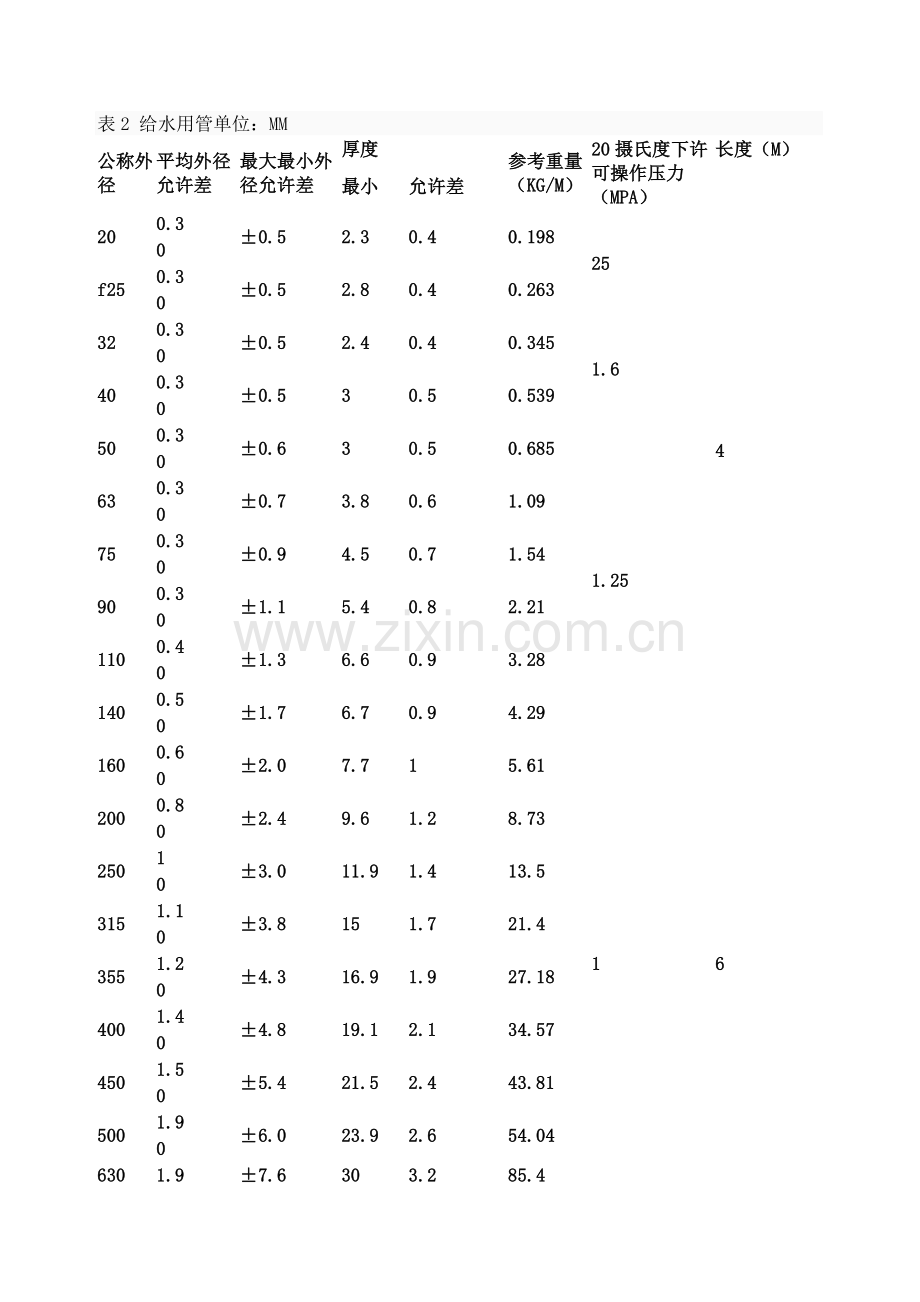

表2 给水用管单位：MM
公称外径
平均外径允许差
最大最小外径允许差
厚度
参考重量（KG/M）
20摄氏度下许可操作压力（MPA）
长度（M）
最小
允许差
4
20
0.3
±0.5
2.3
0.4
0.198
25
0
f25
0.3
±0.5
2.8
0.4
0.263
0
32
0.3
±0.5
2.4
0.4
0.345
1.6
0
40
0.3
±0.5
3
0.5
0.539
0
50
0.3
±0.6
3
0.5
0.685
1.25
0
63
0.3
±0.7
3.8
0.6
1.09
0
75
0.3
±0.9
4.5
0.7
1.54
0
90
0.3
±1.1
5.4
0.8
2.21
0
110
0.4
±1.3
6.6
0.9
3.28
0
140
0.5
±1.7
6.7
0.9
4.29
0
160
0.6
±2.0
7.7
1
5.61
1
6
0
200
0.8
±2.4
9.6
1.2
8.73
0
250
1
±3.0
11.9
1.4
13.5
0
315
1.1
±3.8
15
1.7
21.4
0
355
1.2
±4.3
16.9
1.9
27.18
0
400
1.4
±4.8
19.1
2.1
34.57
0
450
1.5
±5.4
21.5
2.4
43.81
0
500
1.9
±6.0
23.9
2.6
54.04
0
630
1.9
±7.6
30
3.2
85.4
0
注：1、管材长度也可依订货要求确定，计划产品颜色为灰色，其他颜色也可依订货要求确定。
2、“*”表示该规格产品，开发中。
二、国标南亚PVC建筑用电套管的规格及T*S平承口放口管
1、建筑用电工套管（Q/NYG02-95=IEC-614）
建筑电工套管 单位：mm
公称直径
平均外径允许差
最大最小外径允许差
最小内径
厚度
参考重量（KG/M）
最大
允许差
16
-0.3
±0.5
轻型
13.7
1.15
-0.3
0.074
中型
13
1.5
0.089
重型
12.2
1.9
0.112
20
-0.3
±0.5
中型
16.9
1.55
0.3
0.117
重型
15.8
2.1
0.159

25
-0.4
±0.5
中型
21.4
1.8
-0.3
0.174
重型
20.6
2.2
0.212

32
-0.4
±0.5
轻型
28.6
1.7
-0.3
0.213
中型
27.8
2.1
0.264
重型
26.6
2.7
0.338
40
-0.4
±0.5
轻型
35.8
2.1
-0.3
0.335
中型
35.4
2.3
0.367
重型
34.4
2.8
0.446
T.S平承口放口管（单放）：（Q//NYG 08-95=ISO727-85）
公称外径

dl

1/T

∠
20

20.55±0.20

1/34

28
25

25.60±0.20

1/34

34
32

32.70±0.25

1/34

40
40

40.75±0.25

1/34

44
50

50.85±0.30

1/37

55
63

63.95±0.30

1/54

70
75

75.95±0.30

1/60

90
90

91.05±0.30

1/64

100
110

111.20±0.35

1/68

125
125

126.30±0.35

1/70

135
140

141.45±0.40

1/72

150
160

161.65±0.45

1/74

170
200

201.90±0.55

1/74

200
250

252.30±0.60

1/76

240
315

317.75±0.70

1/78

300
400

403.50±0.90

1/82

330
450

454.00±1.00

1/84

370
500

504.30±1.20

1/86

450
630

635.00±1.50

1/88

500
四、PVC管材使用场所
自来水工程 (1)Water supply engineering电气工程 （2）Electrical engineering建筑工程 （3）Construction engineering下水道工程 (4)Ground water engineering电信工程 （5）Telephone engineering凿井工程 （6）Well drlling engineering盐水工程 （7）Salt water engineering天然气工程 （8）Gas supply engineering化学工厂 (9)Chenmical factory制纸工程 (10)Paper mill酿造发酵工厂 (11)Acidifying∽Fermenting plant电镀工厂 (12)Electroplating groend农业园地 (13)Agricultual plant矿场 (14)Mining plant养殖业 (15)Supply高速公路工程 (16)Free way engineering高尔夫球场工程 (17)Golf course engineering渔业用塑胶筏 (18)Fishery use for plastic raft
五、给水PVC水管PVC
实验项目Test Items
标准值Standard Vaslue
实验标准Test Standard
密度
1350-1460
GB/T002.1-2006
维卡软化温度
≥80度
纵向收缩率
≤5%
落锤冲击实验
0度TIP≤5%
水压实验
无破裂，无渗漏
连接密封实验
无破裂，无渗漏
遮光性实验
不透光
卫生性能
符合GB/T17219-1998
VCM含量
≤1mg/kg
二氯甲烷渣浸实验
合格Qualified
(2)排水PVC管PVC
实验项目
标准值
实验标准
拉伸强度实验
≥40Mpa
GB/T5836.1-2006
密度
1350-1550
维卡软化温度
≥79度
落锤冲击试验
TIR≤10%
纵向加热收缩实验
≤5%
注：排水用PVC管用于排污和排废水系统、也可用于同期管道和内落雨管道，也使用于在考虑到耐化学性时的工业废水排放用管道。
总结，以上统计了PVC-U排水管、给水管，以及电缆管的尺寸、性能及物理特性！主要品牌为台塑南亚！！
