建筑工程预算电算化课件全套教学教程.ppt

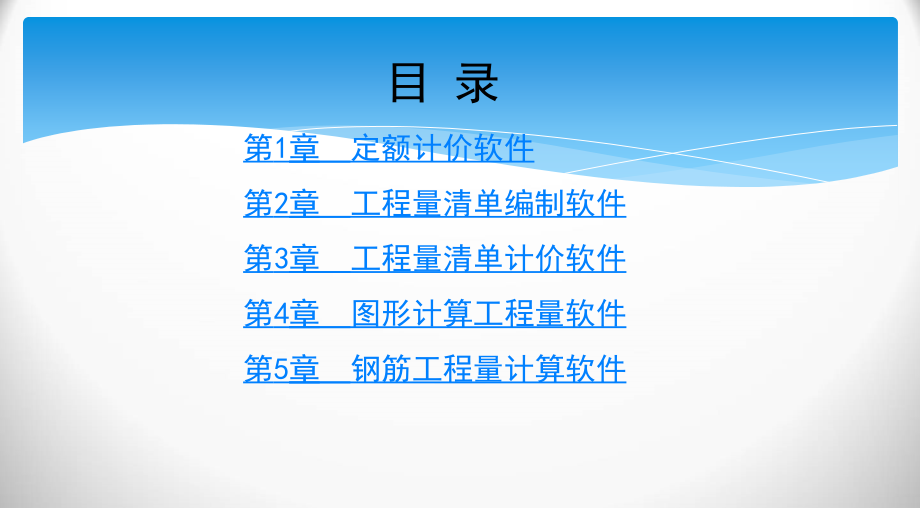

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,建筑工程预算电算化,新世纪高职高专工程管理类课程规划教材,目 录,第,1,章 定额计价软件,第,2,章 工程量清单编制软件,第,3,章 工程量清单计价软件,第,4,章 图形计算工程量软件,第,5,章 钢筋工程量计算软件,学习目标,了解定额计价软件功能及基本流程，熟练掌握定额计价软件各部分流程操作,.,第,1,章 定额计价软件,返回目录,启动软件,新建预算文件,费用汇总,工程概况,人、材、机汇总,独 立 费,措施项目,预 算 书,报 表,操作流程,开 始,程 序,广联达工程造价管理整体解决方案,广联达计价软件,GBQ4.0,接受“造价管理总站声明”,新建单位工程界面,1.1,启动软件,1.2,新建预算文件,（,1,）如图所示，选择计价方式，,如 单击,图,1.3,定额计价基本信息对话框,（,2,）选择“按向导新建”，输入工程基本信息后确定，进入定额计价文件编制,返回目录,1.3,工程概况,工程概况,工程信息,工程特征,指标信息,图,1-3,工程信息对话框,可分别打开,根据需要输入相关内容,说明,:,（,1,）除了系统的常规信息之外，还可以根据工程的具体特点增加信息项。具体方法为：空白处单击鼠标右键添加或插入信息项，输入相关信息即可。,（,2,）指标信息显示工程总造价和单方造价，由系统根据用户编制预算时输入的资料自动计算。此页面的信息是不能修改的，与编制的预算书数据自动关联。,返回目录,1.4,预算书,1.,预算书界面基本操作,2.,定额子目输入,3.,工程输入量,4.,工料机显示,5.,子目换算处理,6.,预算书整理,7.,提取模板子目,8.,查看说明信息,9.,查看单价构成,返回目录,1.,预算书界面基本操作,单击左边导航栏中的,“,预算书,”,图,1-5,预算书界面,1.,预算书界面基本操作,（,1,）页面显示列设置,可通过,“,页面显示列设置,”,隐藏不常用的项。方法如下：,空白处，单击右键,图,1-6,页面显示列设置,图,1-7,页面显示列设置窗口,单击该列表标题前的小方框，出现,“,”,表明选中，设定完毕确定。,预算书界面基本操作,（,2),预算书设置,在菜单栏单击,“,工具,”,“,预算书设置,”,点击确定设置完成,图,1-8,预算书选项设置,2.,定额子目输入,（,1),直接输入,图,1-9,直接输入对话框,在,“,整个项目,”,下方的,“,编码,”,列输入定额编号，,如输入定额子目,“A1-42”,在,子目自动进入预算表中输入,“,工程量,”,，,如输入,工程量,“2”,2.,定额子目输入,(2),查询输入,定额查询输入,在导航栏单击,“,查询窗口,”,按条件查询子目,图,1-10,定额查询输入窗口,单击,“,章节查询,”,选择子项目，双击左键，添加到预算书中,图,1-11,条件查询对话框,在导航栏单击,“,查询窗口,”,2.,定额子目输入,(3),补充子目输入,图,1-12,补充子目对话框,3.,工程量输入,（,1,）直接输入工程量,图,1-13,直接输入工程量,直接输入子目,工程量如,“,200”,输入的工程量均为,1,个自然单位,自动转换为定额扩大计量单位的工程量,Enter,（,2,）图元公式输入,有些计算工程量常用的公式，软件用图形表示出来，只要输入相应的参数，系统会自动计算出工程量。,单击工具栏图元公式,“,”,图标,图,1-14,图元公式编辑窗口,选择公式类别,（,3,）工程量明细,如果计算过程较为复杂，可以利用工程量明细，来输入多个表达式,计算工程量,图,1-15,工程量明细输入窗口,选择定额子母,点击功能区“工程量明细”,属性窗口中点击鼠标右键，选择“插入行”或者“添加行”，会增加一条工程量明细,可以添加或插入多行工程量明细进行累加。,4,工料机显示,图,1-15,工料机显示窗口,选择定额项,查看子目人材机情况,5.,子目换算处理,（,1,）标准换算,图,1-17,标准换算窗口,选择换算内容，单击,“,应用换算,”,预算书类别以“换”作标识，区别定额子目,（,2,）自动弹出换算,实际工程中一些子目根据工程的要求，按定额规定是要做换算的，每次要对照定额说明输入子目并换算，编制速度会变慢，也可能会遗漏，为此在,GBQ4,中输入子目后会自动弹出标准换算的窗口，可以提醒并方便操作。,图,1-18,自动弹出换算窗口,需要的换算打钩，或者 展开选择需要换算的材料,（,3,）直接输入换算,可以在定额号的后面跟上一个或多个换算信息来进行换算,图,1-19,直接换算界面,表示子目人工、材料、机械同时乘系数,9,表示子目,A1-118,加上,1-125,乘以,9,，合并为新子目,表示人工费乘以,1.2,系数，机械费乘以,1.2,系数，子目人工费、机械费变为换算前的,1.2,倍。,R,表示人工费，,C,表示材料费，,J,表示机械费,注意：,换算信息和子目之间必须有一个空格分隔，多个换算信息之间必须用逗号,“,，,”,分隔。,（,4,）人材机批量换算,如果,多条子目中含有同一种材料,，想把这种材料统一,替换为另外一种材料,，,或者,删除这种材料,，就可以用,“,人材机批量换算,”,来完成。,在列表中选择需要执行批量换算的分部或子目行。,在导航栏单击,“,人材机批量换算,”,。,图,1-20,替换,/,删除人材机对话框,石子粒径采用“,10-20”,的，选择“,CL0205,碎石,水泥为甲供，逐项选择,“,水泥,”,，单击,“,删除人材机,”,，替换或删除的项标识。,图,1-21,人材机批量换算窗口,未退出窗口前也可单击,“,恢复,”,，恢复到修改前状态,（,5,）批量系数换算,可以对选中项的人材机含量整体调整,选择需要批量换算的子目,单击,“,批量乘系数换算,图,1-22,批量乘系数换算,输入系数，如“人工系数,1.1”,，并回车,换算后的数量显示红色,（,6,）换算信息,图,1-23,换算信息查看,选择子目,单击查看,（,7,）,取消换算,不管采用何种方式换算，均可取消，回到换算前状态。选择子目单击右键单击,“,取消换算,”,6.,预算书整理,（,1,）子目排序,（,2,）分部整理,（,3,）子目合并,6.,预算书整理,（,1,）子目排序,图,1-24,子目排序界面,（,2,）分部整理,自动添加分部,自定义分部,还原子目原顺序,（,2,）分部整理,自动添加分部,图,1-25,分部整理条件选择界面,图,1-24,子目排序界面,（,2,）分部整理,自定义分部,根据工程实际情况自行定义分部序号及名称，常用于变更结算，如地下工程、结构工程、装饰工程等,图,1-26,插入子分部界面,单击,“,整个项目,”,，单击鼠标右键,。,软件在该子目前插入淡蓝色分部，类别列以,“,部,”,作标识,图,1-27,输入分部名称界面,输入分部序号,输入或选择名称,第一步：,（,2,）分部整理,自定义分部,图,1-28,插入分部界面,鼠标单击第二个分部的第一条子目,第二步：,单击 鼠标右键，选择插入分部，输入编码和名称,（,2,）分部整理,自定义分部,第三步：,图,1-29,分部整理界面,需要插入二级分部时，鼠标点击一级分部，点击鼠标右键，选择,“,插入子分部,”,，则二级分部被插入，输入编码和名称，用第二步的方法，就可以插入第二个二级分部,（,2,）分部整理,还原子目原顺序,图,1-30,还原子目顺序窗口,（,3,）子目合并,图,1-31,子目合并窗口,点击页面工具条中的,“,其他,”,选择,“,合并子目,”,相同子目合并，同一分部内的相同定额号的子目工程量相加,7.,提取模板子目,单击导航栏,“,提取模板子目,”,图,1-32,提取模板子目窗口,该模板子目保存到可竞争措施项目下的模板工程,8.,查看说明信息,选中需要查看工作内容的子目，单击导航栏,“,查看说明信息,”,9.,查看单价构成,选中子目，单击,“,查看单价构成,”,属性窗口中,“,查看单价构成,”,窗口中是空白的,？,因为现在是,“,多专业取费,”,，不是,“,单子目取费,”,，所以，子目都没有计取任何费用，只有在单子目取费下才可以查看子目的单价构成,9.,查看单价构成,转化方法：,先切到费用汇总页面，单击导航栏上的“费用汇总”,图,1-33,费用汇总修改界面,单击“取费设置”,图,1-34,取费方式设置对话框,打钩,点击,“,确定,”,回到预算书页面查看，如图,1-35,所示。,图,1-35,单价构成界面,返回目录,1.5,措施项目,施工组织措施项目,施工技术措施项目,返回目录,1.5,措施项目,施工组织措施项目,施工组织措施项目如：安全防护、文明施工、检验试验费、成品保护费等可采用“,自动计算措施费用,”,的方法计算，工程量不需要输入，默认为“,1,”，单位为“项”。,方法如下：,1.5,措施项目,施工组织措施项目,单击“自动计算措施费用”,图,1-36,自动计算措施费用项目选择对话框,选择需要自动计算的组织措施,1.5,措施项目,2,.,施工技术措施项目,模板、脚手架、垂直运输费等技术措施项目定额子目可以直接输入，也可通过,“,定额查询,”,功能输入，操作方法同分部分项工程。,以脚手架工程为例,图,1-37,措施项目定额查询窗口,单击脚手架所在行,单击,“,查询,”,单击,“,插入,”,1.5,措施项目,2.,施工技术措施项目,以脚手架工程为例,图,1-38,措施费计算界面,在工程量列输入工程量即可,返回目录,1.6,独立费,主要是指单独计入的非取费项目,图,1-39,独立费输入对话框,通过添加、插入功能添加行，然后在序号、名称、单位、数量、单价处直接输入即可。,返回目录,1.7,人材机汇总,通过人材机汇总，进行人工、材料、机械价差的调整,方法：,单击导航栏“人材机汇总”即可进入,返回目录,1.,人工表,图,1-39,人工费单价调整表,根据需要调整市场价，如将综合用工二类调整为,43,元，则实体项目和措施项目里的综合用工二类均改为,43,元,。,如需修改实体项目里的某一项或某几项人工市场价，则可以通过,“,人材机批量换算,”,调整，则只修改了选中项的人工单价，其它项的人工单价不变。,人工费，单位以“元”表示，预算价、市场价均为“,1”,，表示的是组织措施项目里的人工费。,2.,材料表,（,1,）功能解释,单击导航栏“材料表”,图,1-41,材料表工具条,1,）查找：点击此按钮，可查找定位当前人材机页面的某种材料，可以根据名称、单位、材料编码、价格、用量进行查找。,2,）显示对应子目：选中某种材料，可以反查到用到此材料的所有子目，并查看具体的用量。,3,）锁定材料：锁定材料后不能对该材料进行修改,。,4,）其他：批量修改，可以批量修改人材机的供货方式、输出标识、三材类别等，下拉三角选择即可,（,2,）应用,根据需要锁定甲供材料市场价、设置材料输出标记,，如图所示。,图,1-42,锁定、输出标记对话框,用来控制材料是否需要输出到报表中，打勾表示输出，不打勾表示不输出,（,3,）市场价调整,单击“只显示输出材料”，在表格“市场价,”,一栏中输入市场价格即可,，如图所示。,图,1-43,输出材料市场价调整界面,（,4,）,市场价锁定,有些工程，在签订合同时，甲乙双方就一些主要材料价格已达成协议，确定好价格，结算时按协议调整价差，对于这些材料，可直接输入价格,。,（,4,）,图,1-43,输出材料市场价调整界面,市场价锁定,双方,未确定的材料价格,，如果,希望通过选择信息价载入，同时不希望清除掉自行输入的内容，可以点击锁定市场价列,，使小方框中出现“”，这样执行载入市场价功能时就不会被信息价替换。,3.,机械表,操作方法同材料表,4.,三材汇总,单击导航栏三材汇总,，,可以查看该工程的三材用量,图,1-44,三材汇总界面,5.,主要材料表,单击导航栏“主要材料表”,图,1-45,自动设置主要材料,选择“设置方式”,单击“自动设置主要材料”,确定,返回目录,1.8,费用汇总,点击导航栏的,“,费用汇总,”,，进入取费表窗口,图,1-45,费用汇总界面,返回目录,1.8,费用汇总,如果使用新建向导建立单位工程预算文件，并输入工程信息，软件自动根据信息选择费用文件，计算出各项金额，如图所示。,1.,自动取费,图,1-47,一般建筑工程取费表,一般建筑工程、土石方、桩、装饰装修的企业管理费,费率、利润率和规费费率是不同的,，所以,需要分别取费,，只要,核对取费基数与费率的正确性,即可完成取费工作,2.,取费方式设置,如需修改取费设置，单击“取费设置”,图,1-45,费用汇总界面,图,1-47,取费方式设置窗口,3.,查询费率信息,通过查询费率信息可以查询不同类别工程的各种费率,图,1-49,企业管理费费率,3.,查询费率信息,通过查询费率信息可以查询不同类别工程的各种费率,图,1-50,利润费率,3.,查询费率信息,通过查询费率信息可以查询不同类别工程的各种费率,图,1-51,规费费率,3.,查询费率信息,通过查询费率信息可以查询不同类别工程的各种费率,图,1-52,税金费率,返回目录,1.9,报 表,单击导航栏“报表”，即切换到报表页面,1,报表预览,窗口左侧为报表名称列表，选择要查看的报表，窗口右侧出现报表界面，即可预览报表。,2,报表打印,如图所示，点击打印机图标,，设置打印信息，确定。,图,1-53,设置打印信息界面,返回目录,3.,批量打印,单击导航栏“批量打印”,图,1-54,批量打印对话框,勾选需要打印的表,单击“,”,4.,报表设计,图,1-55,编辑对话框,单击“报表设计”,在需要修改处单击，选中后，单击鼠标左键,进入可编辑状态，修改完成后回车,单击“退出设计”，保存即可。,5.,批量导出报表,将报表中的数据及报表格式导出到,Excel,格式,，方法如下：,在报表预览窗体中单击“批量导出到,Excel,文件”，系统弹出窗口,图,1-56,导出到,Excel,对话框,选择需要导出的报表后确定,更改路径，选择存放,Excel,格式报表文件的位置，指定文件名称，点击“保存”,返回目录,第,2,章 工程量清单编制软件,学习目标,了解工程量清单编制软件功能及基本流程，熟练掌握工程量清单编制各部分流程操作,.,返回目录,启动软件,新建工程文件,工程概况,其他项目清单,措施项目清单,分部分项工程量清单,报 表,操作流程,开 始,程 序,广联达工程造价管理整体解决方案,广联达计价软件,GBQ4.0,接受“造价管理总站声明”,新建单位工程界面,2.1,启动软件,返回目录,图,2-2,计价方式选择窗口,图,2-3,新建招标工程对话框,单击“新建项目”,输入地区标准、项目名称和编号,2.2,新建工程文件,选择,“,清单计价”,返回目录,图,2-4,新建单项工程界面,图,2-5,新建单位工程界面,可以继续在单项工程下新建单位工程,2.2,新建工程文件,2.2,新建工程文件,图,2-5,新建清单计价单位工程对话框,单击“按向导新建”,通过下拉三角,选择工程基本信息,点击“确定”,完成新建项目,2.2,新建工程文件,图,2-7,进入编辑窗口,选择“建筑工程”，单击下方的“进入编辑窗口”，进入清单文件编制,返回目录,2.3,工程概况,图,2-8,工程概况、工程信息对话框,说明,:,（,1,）除了系统的常规信息之外，还可以根据工程的具体特点增加信息项。具体方法为：空白处单击鼠标右键添加或插入信息项，输入相关信息即可。,（,2,）指标信息显示工程总造价和单方造价，由系统根据用户编制预算时输入的资料自动计算。此页面的信息是不能修改的，与编制的预算书数据自动关联。,返回目录,2.4,分部分项工程量清单,1,页面显示列设置,2,清单编号的输入,3.,项目特征输入,4.,清单名称显示规则,5.,工程量输入,6.,存档清单项,7,清单项调用,8.,分部整理,返回目录,2.4,分部分项工程量清单,招标方编制分部分项工程量清单，在分部分项页面中编制,图,2-10,分部分项工程量清单导航栏,图,2-11,清单编辑窗口,清单页面“显示列设置”方法同第一章的定额计价,1.,页面显示列设置,2.,清单编号的输入,（,1,）直接输入,（,2,）查询输入,完整编码输入,图,2-12,清单完整编码输入界面,在分部分项页面中，在编码列直接输入完整的清单编码,依据清单规范，清单编码后三位为顺序码，因此，软件中输入清单编码时，只要输入前九位即可,简便输入,类似定额子目的方式输入清单编码，例如：要输入“,010101003”,，可输入,1-1-3(,清单编码的第,4,、,6,、,9,位数,),即可,图,2-13,简便输入界面,跟随输入,如果当前清单和上一条清单属于同一章节，可以直接输入最后几位清单编码，例如：在前面那条清单编码后，直接输入,4,，回车后，软件自动输出,010101004,的清单,结合前面的跟随输入，如果在前面那条子目后面想输入,010103001,，则输入,3-1,即可,图,2-14,跟随输入界面,1,图,2-15,跟随输入界面,2,（,2,）,查询输入,图,2-16,清单章节查询窗口,点击功能区,“,查询,”,单击“清单”，出现清单查询的窗口,章节查询,条件查询,（,2,）,查询输入,章节查询,图,2-16,清单章节查询窗口,选择章节,找到要输入的清单项,，双击回车。,图,2-16,查询输入子目,可以连续双击多条清单，连续输入,（,2,）,查询输入,按条件查询,图,2-17,清单条件查询窗口,单击“条件查询”,输入需要查询的清单的名称,鼠标双击需要的清单项或者按回车键即可,3.,项目特征输入,图,2-19,项目特征值输入窗口,点击功能区“特征及内容”,特征值栏输入或在下拉三角中选择该清单项特征值,选择是否输出,4,清单名称显示规则,图,2-20,项目特征、添加位置及显示格式对话框,选择添加位置、显示格式、内容选项,单击“应用规则到全部清单项”,图,2-21,项目特征显示界面,如有编码相同，项目特征略有不同的项，可单击鼠标右键，通过复制、粘贴的功能完成，然后在特征栏单击鼠标两次，出现下图所示界面。,4,清单名称显示规则,图,2-22,项目特征编辑窗口,”,修改不同的项目特征值即可,“,通过双击,修改不同的项目特征值即可,注意：在图,2-20,中，“应用规则到全部清单项”会将复制、粘贴项目特征的项删除，使用时要注意选择“应用规则到所选清单项”。,5.,工程量输入,工程量的输入方法同定额计价中介绍的方法,（,1,）直接输入工程量,在工程量表达式列，直接输入工程量数据或者输入工程量计算式，,例如：,29.5*3.9,（,2,）图元公式输入工程量,对比较复杂图形的工程量计算，可通过单击,图元公式输入工程量,6.,存档清单项,图,2-23,用户清单存档界面,选择需要保存的清单项,单击“存档”、“用户清单”,选择存放的章节，并输入清单编码,点击“确定”，即完成保存工作,清单编码的前,9,位不允许修改，可以修改的只有后三位,7.,清单项调用,对于项目特征基本相同的清单项，可通过调用已经保存的清单项，快速完成操作,方法：点击导航栏,保存的清单在窗口列出来,双击需要的清单项后，程序自动格式化清单编号，即可完成项目特征基本相同的清单项,个别需要,修改,的，可通过双击,进行修改,8.,分部整理,单击导航栏中的“分部整理”,图,2-23,分部整理窗口,选择分部标题的设置条件，确定,返回目录,2.5,措施项目清单,只需要根据工程实际情况进行增加和删除即可完成措施项目清单的编制,图,2-25,措施项目清单界面,单击导航栏措施项目,选择相关措施项目,除了系统提供的常规项目之外，还可以根据工程的具体情况增加项目，与工程无关的项可以删除,方法：,在需要添加项的位置单击右键，选择插入行或添加行，输入相关信息即可,返回目录,2.6,其他项目清单,1.,暂列金额,2.,工程暂估价,图,2-26,暂列金额编辑窗口,单击导航栏暂列金额，根据招标情况，输入相关费用即可,返回目录,2.,工程暂估价,图,2-27,其他项目清单窗口,单击导航栏工程暂估价，根据招标情况，输入相关费用即可,，其他项目清单，如图所示。,返回目录,2.7,报表,在导航栏单击“报表”,图,2-28,清单报表界面,在分类处选择“招标方”,根据需要打印下方的报表即可,报表的修改和导出的方法同第一章的内容。,返回目录,学习目标,了解工程量清单计价软件功能及基本流程，熟练掌握工程量清单计价软件各部分流程操作,.,第,3,章 工程量清单计价软件,返回目录,启动软件,新建工程文件,费用汇总,工程概况,人、材、机汇总,其他项目清单计价,措施项目清单计价,分部分项工程量清单计价,报 表,操作流程,3.1,软件的启动,同前两章内容,3.2,新建工程文件,新建工程文件的操作方法同工程量清单编制,3.3,工程概况,工程概况的操作方法同工程量清单编制,返回目录,3.4,分部分项工程量清单计价,逐条组价,快速组价,定额工程量输入,定额换算,说明信息,其他功能,返回目录,1.,组条组价,（,1,）定额子目输入,定额子目直接选择输入,图,3-2,直接选择输入窗口,在清单编码下对应的定额行处单击鼠标左键,出现可选的定额子目，在相应的子目处单击,完成后的清单组价如图所示,图,3-3,完成后的清单组价,定额行的工程量表达式中的“,QDL,”表示定额的工程量同“清单量”,定额子目“内容指引”输入,点击导航栏中的,图,3-4,内容指引输入窗口,选择需要的定额子目,点击“选择”或双击需要的定额子目，然后输入工程量,定额子目“清单指引”输入,选中清单子目后，点击导航栏中的,图,3-5,清单指引输入窗口,选择需要的定额子目，点击“插入子目”或双击需要的定额子目，然后输入工程量,定额子目查询输入,图,3-6,定额子目查询输入窗口,点击“查询”,单击“定额”,用鼠标双击需要的定额或者按回车键即可,定额子目直接输入,鼠标右键单击需要插入定额子目的清单，单击,“,插入子项,”,，然后在编号栏处输入定额号及实际的工程量。,2,快速组价,(1),适配组价,在编制招标书的时候，对于不同截面的梁有的会按清单项分别给出，清单工程量是不同的，组价的子目是相同的，基于这一点,GBQ4,可以对其中的一条清单项组价，然后将这条清单项的组价应用到其他前,9,位相同清单项下，达到快速组价的目的。,复制其他清单组价,把当前清单的组价内容复制到其他清单项，完成其他清单项的组价,选择已经组好价的清单项,图,3-7,复制组价到其他清单选择界面,图,3-8,适配组价到相似清单项窗口,在清单列表中选择清单，点击“应用”,提取其他清单组价,选择需要组价的清单项,图,3-9,提取其他清单组价窗口,点击,“,提取其他清单组价,”,弹出“提取其他项目清单组价内容,”,窗口,在相似清单列表中选择清单，点击“应用”即可,（,2,）导入算量工程文件,除了支持手工计算的工程量，软件还支持直接从广联达算量软件中导入算量工程文件，这样就可以利用算量软件的计算成果，快速完成清单组价工作,如图所示，点击菜单栏,“,导入导出,”,“,导入广联达算量工程文件,”,图,3-10,导出文件选择窗口,选择文件路径：如图所示，点击,“,浏览,”,图,3-10,文件路径选择窗口,图,3-12,导入工程文件窗口,在打开的窗口中，选择工程文件，如图,所示，,点击,“,导入,”,如图所示，点击,“,是,”,，完成导入,图,3-13,导入算量工程确认窗口,3.,定额工程量输入,根据定额规定的计量单位输入实际计算的工程量即可，如果定额的工程量和清单相同，则在定额行的工程量表达式中出现“,QDL,”，表示定额的工程量同清单的工程量，直接应用即可,4.,定额换算,定额换算方法同定额计价,图,3-14,标准换算窗口,单击“标准换算,”,选择换算信息，单击“应用换算”即可,5.,说明信息,打开说明信息，可以查看该项清单工程量计算规则,6.,其他功能,（,1,）单击,按钮，可以隐藏或展开页面信息,（,2,）单击,则清单的工程量不允许修改，再单击,解锁后才可以修改。,（,3,）其他功能,如分部整理、工料机显示、查看单价构成等操作方法,同定额计价。,返回目录,3.5,措施项目清单计价,自动计算措施费用,模板费用计算,脚手架等技术措施项目费用计算,措施项目中的施工组织措施费用可以用,“,自动计算措施费用,”,功能完成,图,3-15,自动计算措施费用选择窗口,单击“自动计算措施费用”,返回目录,2.,模板费用计算,单击导航栏分部分项中的,图,3-16,提取模板子目对话框,输入模板实际的工程量,3.6,其他项目清单计价,一般招标文件规定的暂列金额和暂估价等费用不允许更改，投标人部 分费用如计日工、总承包服务费等在取费基数和费率处输入数据即可。,3.7,人材机汇总,单击,“,人材机汇总,”,，可查看人工、材料、机械情况，如果需要调整，调整方法同定额计价里介绍的。,返回目录,3.8,费用汇总,返回目录,图,3-18,费用汇总窗口,单击“费用汇总”，弹出费用计算窗口如图所示，自动计算含税造价,有关费率说明：,1,）查询费率信息,图,3-19,建筑工程规费费率查询窗口,单击“查询费率信息”,打开“计价程序类”,可查看税金、企业管理费、利润、规费,2,）规费,图,3-20,规费明细表,单击“规费明细,”,规费明细如图所示,返回目录,3.9,报表,单击导航栏“报表”,图,3-21,报表分类选择及投标方报表界面,根据需要查看或打印即可,报表的修改、批量导出、批量打印方法同第,1,章的内容。,返回目录,第,4,章 图形计算工程量软件,返回目录,了解图形计算工程量软件功能及基本流程，熟练掌握该软件各部分流程操作，理解定义构件做法的目的及工程量表达式，掌握建筑物的分层原理,.,学习目标,启动软件,汇总计算,绘制构建,建立轴网,工程设置,新建工程,打印报表,保存工程,推出软件,操作流程,4.1,图形计算工程量软件概述,4.1.1,软件的启动,返回目录,4.1.2,名词解释,1,.,构件,：即在绘图过程中建立的墙、梁、板、柱等。,2,.,普通构件,：如梁、柱、墙、现浇板等构件。,3.,附属构件,：当一个构件必须借助其他构件才能存在，那么该构件被称作附属构件，比如门、窗、洞。,4.,依附构件,：是,GCL2008,为了提高绘图速度所提供的一种构件绘制方式，即在定义构件时，先建立主构件与依附构件之间的关联关系，绘制主构件时，将与其关联的构件一同绘制上去；如绘制墙时，可以将圈梁、保温层一同绘制上去。圈梁、保温层、压顶可以依附墙而绘制，那么墙构件称为主构件，圈梁、保温层、压顶构件称为依附构件,5.,构件图元,：简称图元，指绘制在绘图区域的图形。,6.,公有属性,：也称公共属性，指构件属性中用蓝色字体表示的属性，即所有绘制的构件图元的属性都是一致的。,7.,私有属性,：指构件属性中用黑色字体表示的属性，该构件所有图元的私有属性可以一样，也可以不一样。,8.,点状实体,：软件中为一个点，通过画点的方式绘制。如柱、独基、门、窗、墙洞等。,9.,面状实体,：软件中为一个面，通过画一个封闭区域的方法绘制。如板、笩板基础等。,10.,线状实体,：软件中为一条线，通过画线的方式绘制。如墙、梁、条形基础等。,返回目录,4.2,新建工程,以,某培训楼为例,软件启动后，正式版软件出现,“,欢迎,”,窗口,图,4-2,新建或打开工程对话框,单击,“,新建向导,”,，输入或选择有关信息即可完成新建工程,返回目录,4.2.1,工程名称,（,1,）,工程名称：为便于管理，应根据实际情况输入实际工程的名称,图,4-3,计算规则、定额、清单库选择对话框,（,2,）,计算规则,图,4-3,计算规则、定额、清单库选择对话框,同时选择“清单规则”和“定额规则”，即为清单标底模式或清单投标模式，既能计算清单的工程量又能计算定额的工程量,若只选择“清单规则”，则为清单招标模式，只计算清单工程量,若只选择“定额规则”，即为定额模式，只计算定额工程量,根据具体要求，选择相应的计算规则,计算规则确定后，会出现相应的定额库和清单库，根据具体情况，选择相应的定额库和清单库,.,（,3,）定额库和清单库,图,4-3,计算规则、定额、清单库选择对话框,(4),做法模式,图,4-3,计算规则、定额、清单库选择对话框,图,4-4,纯做法模式,图,4-5,工程量表模式,完成上述步骤后，单击“下一步”,4.2.2,工程信息,图,4-6,工程信息对话框,黑色字体内容与工程量计算没有关系，只起标识作用，可以根据需要输入，也可以不填写,蓝色字体,“,室外地坪相对标高,”,将影响外墙装修工程量和基础土方工程量的计算，缺省为,“,-0.3,”,应根据设计图纸准确输入,注意单位为“米,”,，单击“下一步”,4.2.3,编制信息,可以根据需要输入，可以不填写，不会对计算有任何影响，单击“下 一步”,4.2.4,修改信息,在“完成栏”检查前面输入的信息是否正确,如需修改，可点击“上一步”进行修改，尤其是“计算规则”、“库”、“做法模式”，选择一定要正确,确认信息无误后，单击“完成”,图,4-7,工程信息属性对话框,在工程设置里可以修改“工程信息”“编制信息”等内容,但工程信息属性值中的黄色部分如“计算规则”“库”“做法模式”不能修改，其他项可以修改,返回目录,4.3,工程设置,4.3.1,楼层信息,工程建立之后，首先要掌握建筑物的分层原理，建立建筑物楼层高度的相关信息,图,4-8,建筑物分层示意图,当建筑物有地下室时，基础层指的是地下室以下的部分,当建筑物没有地下室时，可以把首层以下的部分定义为基础层,屋面层是指顶层以上的屋面部分，如屋顶女儿墙部分,顶层包括在,2,n,层内,楼层名称要准确定义，以便后面操作,返回目录,图,4-9,楼层信息对话框,单击左侧导航栏里“工程设置”下的“楼层信息”，启动楼层信息窗口,(1),基础层和首层已自动建好，必须单独存在，可以修改层高数据，但不可以删除,(2),插入楼层：光标选中要插入的楼层位置，单击“插入楼层”，即可在选中的楼层前插入一个新的楼层,图,4-9,楼层信息对话框,(3),删除楼层：可删除选中的楼层,(4),编码：软件默认，不可修改，“,0”,表示基础层；“,1”,代表首层，地上层用“正数”表示，地下层用“负数”表示,(5),名称：楼层名称软件默认“第*层”格式，可根据需要修改楼层名称，比如“屋面层”,图,4-9,楼层信息对话框,(,3),相同层数：工程中遇到标准层时，只要将相同层数的数量输入即可，软件自动将编码改为“,M,N”,(4),首层：软件会将首层标识默认勾选，可任意勾选调整，对于首层以下的楼层为地下室，以上楼层为地上层,(5),层高：当前楼层的高度，建议按建筑标高输入，单位为“米”；基础层的层高为：没有地下室时，正负零到基础底面的垂直距离；有地下室时，地下室地面到基础底面的垂直距离,图,4-9,楼层信息对话框,(9),底标高：只需在首层输入图纸上的首层底标高，其它楼层的底标高软件自动计算，首层底标高默认为“,0.000”,，其他楼层底标高会自动处理,(10),现浇板厚：在这里设定以后，后面新建板时就默认此值，如有个别板厚不同，可在新建界面单独修改,(11),建筑面积：不用填写，绘图完成后直接读取绘图界面根据规则计算的建筑面积,图,4-10,基础层标号设置界面,(12),标号设置：该界面中的白色区域可以编辑，黄色区域不可以编辑,选择需要设置的楼层，如图,4-10,、,4-11,所示,分别通过下拉三角选择确定“混凝土标号”、“砂浆标号”、“类别信息”,图,4-11,首层标号设置界面,图,4-12,复制到其他楼层对话框,（,13,）复制到其他楼层,当有几个楼层混凝土标号、砂浆标号相同时，不需要每层都去设置,选择“源楼层”，单击右下角“复制到其他楼层”,勾选“目标楼层”，单击“确定”,4.3.2,外部清单,可导入招标方提供的,Excel,格式的清单文件，便于构件定义做法时直接调用招标方已经完成的招标清单书,单击“导入,Excel,清单项”,选择需要导入的,Excel,文件,单击“选择全部清单行”，单击“导入”,4.3.3,计算设置,根据各地的清单及定额计算规则要求，软件已经将各构件的计算设置为正确的计算方法，一般不需要调整,.,4.3.4,计算规则,根据各地的清单及定额计算规则要求，软件已经将各构件扣减计算规则设为正确的计算方法，一般不需要调整,.,计算设置与计算规则的区别,计算设置主要是对构件自身的计算方式进行设置,计算规则主要是处理构件与构件之间的相交情况如何计算,返回目录,4.4,轴网管理,4.4.1,主轴网,图,4-13,新建轴网界面,在导航栏单击“绘图输入”,单击轴线左侧的,“,”,“,轴网,”,右键,“,定义,”,打开“新建轴网”窗口,或单击工具栏“构件”“新建”“新建正交轴网”，打开“新建轴网”窗口,返回目录,1,正交轴网,图,4-14,新建正交轴网界面,单击“新建”“新建正交轴网”,打开“新建正交轴网”窗口,操作元以下步骤,（,1,）输入构件名称,（,2,）选择轴距类型,（,3,）定义开间、进深的轴距,（,4,）修改轴线号,（,5,）读取和存盘,（,6,）绘图,（,1,）输入构件名称,图,4-15,轴网,-1,属性编辑框,软件默认新建的第一个轴网名称为“轴网,-1”,第二个即为“轴网,2”,，以此类推，可自行修改轴网的名称,（,2,）选择轴距类型,图,4-16,开间、进深轴距编辑界面,软件提供了下开间、左进深、上开间、右进深四种类型供选择,（,3,）定义开间、进深的轴距,图,4-16,开间、进深轴距编辑界面,直接输入,选择轴距类型“下开间”,在左边轴距方格中输入轴线尺寸,（,3,）定义开间、进深的轴距,图,4-16,开间、进深轴距编辑界面,从常用值中选取,选中常用数值,双击鼠标左键，轴距即被选中，出现在界面右上角轴距的位置上,轴号自动编号，可以修改,（,3,）定义开间、进深的轴距,图,4-17,自定义轴距界面,在下边的“定义数据”一栏中直接输入，以“，”隔开轴号及轴距,自定义数据,输入格式为：“轴号，轴距，轴号，轴距，轴号”以轴号结尾,对于连续相等的轴距也可连乘，例如：“,1,，,3000*5,，,7”,（,4,）修改轴线号,图,4-18,修改轴线号界面,轴线号可以有以下形式：“,1/2”,，“,1/C”,，直接修改即可,（,5,）读取和存盘,建好的轴网如图所示,图,4-19,培训楼正交轴网输入界面图,该轴网还要用于其它工程，可以把该轴网存盘,再次使用时可以点击“读取”,（,6,）如果设计还有其它轴网，同样方法新建轴网,2,（,7,）绘图,选中“轴网,1”,，单击工具栏,弹出“输入角度”对话框,图,4-20,角度输入界面,在角度值中输入角度,如果房屋是正南正北的，角度值为“,0”,，点击“确定”,2,圆弧轴网,单击“新建”“新建圆弧轴网”，打开“新建圆弧轴网”窗口，然后完成以下操作,（,1,）输入轴网名称,（,2,）选择轴距类型,图,4-21,圆弧轴网输入界面,定义下开间（圆弧的角度）,定义进深（弧线间的距离）,方法同定义正交轴网，输入起始半径,（,3,）绘图,图,4-22,双轴网界面,在绘图窗口选择“轴网,-2”,单击绘图方法,选择插入点“,A,轴与,4,轴的交点”，单击鼠标左键，轴网,-2,绘制完成,4.4.2,辅轴,1,平行辅轴,图,4-23,辅助轴线偏移距离对话框,（,1,）,（,2,）或单击菜单栏“辅轴”“平行辅轴”,图,4-24,辅助轴线编辑窗口,.,点角辅轴,图,4-24,辅助轴线编辑窗口,点击“辅轴”“点角辅轴”,用鼠标左键点击所要建立的点角辅轴上的任一点（必须是已建立的主、辅轴线的相交点）,弹出对话框，输入角度,新建辅轴与,X,轴正方向的夹角，逆时针为正，顺时针为负）,点击“确定”，生成点角辅轴,3.,三点辅轴,图,4-24,辅助轴线编辑窗口,点击“辅轴”“三点辅轴”,鼠标左键点击弧形辅轴的起点，点击弧形辅轴的第二点，点击第三点，弧形辅轴生成,输入弧形辅轴的轴号，点击“确定”，生成弧形辅轴,4.
