地下室土方开挖施工方案.docx

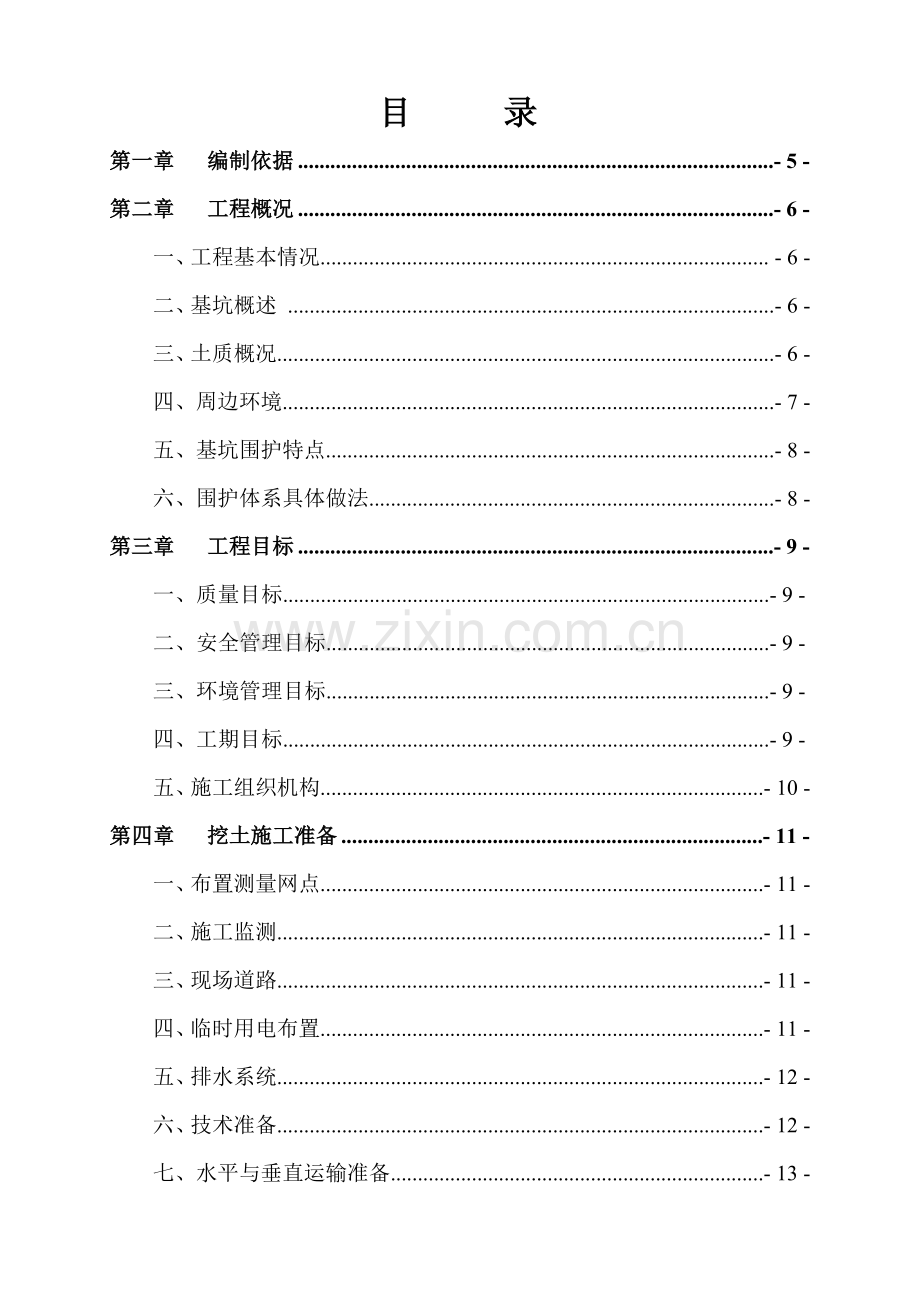

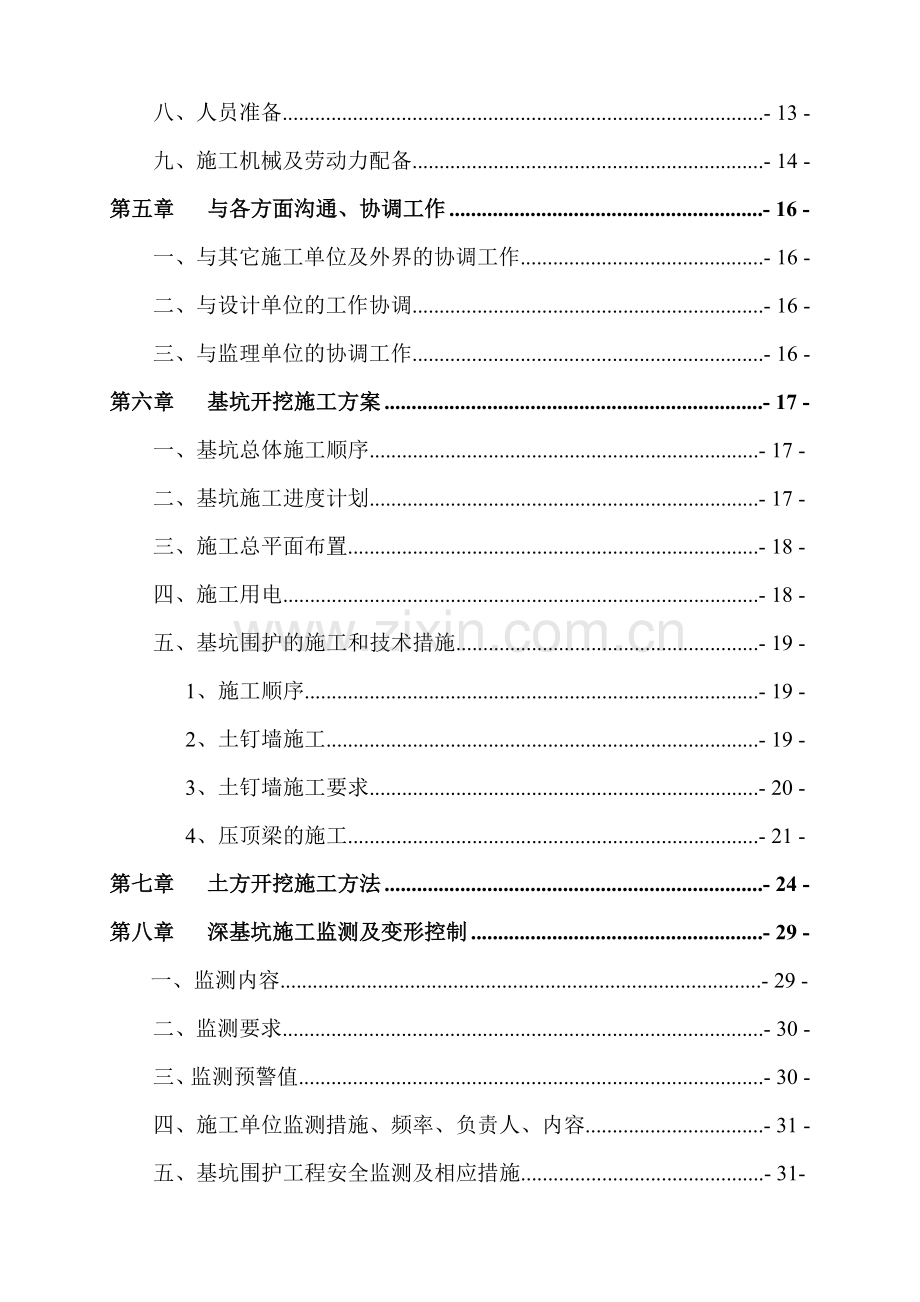

目 录
第一章 编制依据 - 5 -
第二章 工程概况 - 6 -
一、工程基本情况................................................................................... - 6 -
二、基坑概述 ..........................................................................................- 6 -
三、土质概况............................................................................................- 6 -
四、周边环境...........................................................................................- 7 -
五、基坑围护特点...................................................................................- 8 -
六、围护体系具体做法...........................................................................- 8 -
第三章 工程目标 - 9 -
一、质量目标..........................................................................................- 9 -
二、安全管理目标..................................................................................- 9 -
三、环境管理目标..................................................................................- 9 -
四、工期目标..........................................................................................- 9 -
五、施工组织机构..................................................................................- 10 -
第四章 挖土施工准备 - 11 -
一、布置测量网点..................................................................................- 11 -
二、施工监测..........................................................................................- 11 -
三、现场道路..........................................................................................- 11 -
四、临时用电布置..................................................................................- 11 -
五、排水系统..........................................................................................- 12 -
六、技术准备..........................................................................................- 12 -
七、水平与垂直运输准备.....................................................................- 13 -
八、人员准备.........................................................................................- 13 -
九、施工机械及劳动力配备.................................................................- 14 -
第五章 与各方面沟通、协调工作 - 16 -
一、与其它施工单位及外界的协调工作.............................................- 16 -
二、与设计单位的工作协调.................................................................- 16 -
三、与监理单位的协调工作.................................................................- 16 -
第六章 基坑开挖施工方案 - 17 -
一、基坑总体施工顺序........................................................................- 17 -
二、基坑施工进度计划........................................................................- 17 -
三、施工总平面布置............................................................................- 18 -
四、施工用电........................................................................................- 18 -
五、基坑围护的施工和技术措施........................................................- 19 -
1、施工顺序....................................................................................- 19 -
2、土钉墙施工................................................................................- 19 -
3、土钉墙施工要求........................................................................- 20 -
4、压顶梁的施工............................................................................- 21 -
第七章 土方开挖施工方法 - 24 -
第八章 深基坑施工监测及变形控制 - 29 -
一、监测内容.........................................................................................- 29 -
二、监测要求.........................................................................................- 30 -
三、监测预警值......................................................................................- 30 -
四、施工单位监测措施、频率、负责人、内容.................................- 31 -
五、基坑围护工程安全监测及相应措施.............................................- 31-
六、塔吊的沉降、垂直度测定和偏差校正及土方开挖时的塔吊保护....................................................................................................................- 31 -
第九章 现场应急领导小组及联系电话.................................................- 32 -
一、现场应急领导小组机构图...........................................................- 32-
二、应急领导小组体系的运行...........................................................- 33 -
第十章 基坑支护工程重大危险源识别 - 34 -
第十一章 应急预案 - 34 -
一、工程停电......................................................................................- 34 -
二、基坑变形控制措施......................................................................- 35 -
三、基坑围护发生变形及断裂..........................................................- 35 -
第十二章 工程质量保证措施 -36-
一、质量保证体系................................................................................- 36 -
二、组织措施的落实............................................................................- 37 -
第十三章 工程施工质量的检验与评定 - 41 -
一、土方开挖工程质量标准................................................................- 41 -
二、土方回填工程检验批质量验收记录............................................- 42 -
第十四章 安全生产、文明施工措施 - 42 -
一、安全生产制度及管理措施.............................................................- 42 -
二、施工现场文明施工措施.................................................................- 43 -
第十五章 季节性施工措施.......................................................................- 44-
一、雨季挖土施工措施.........................................................................- 44 -
第十六章 环境保护措施...........................................................................- 44-
一、噪音控制........................................................................................- 44 -
二、粉尘控制........................................................................................- 45-
三、水污染防治管理............................................................................- 45 -
四、施工期间维护周围居民正常的生活措施....................................- 45 -
五、周边管线保护措施........................................................................- 45 -

附图一、地下室基坑总平面图
附图二：基坑监测平面布置图
附图三：基坑降水平面布置图
附图四：围护剖面图
附图五：挖土分区与挖土方面图
附图六、地质报告剖面图
附图六：现场平面布置图
附图七：土方开挖施工进度计划表
附深井降水施工方案
附钻孔钻施工方案
东方百富扩建生产厂房
地下室土方开挖施工方案
第一章 编制依据
一、 编制依据
杭州市深基坑工程专项施工方案编制指南
建质【2009】87号《危险性较大的分部分项工程安全管理办法》的通知
浙江省天正设计工程有限公司设计的《建筑总平面图及地下室结构平面图》；
浙江省工程物探勘察院提供的《东方百富扩建生产厂房地下室基坑支护设计方案》；《建筑地基基础设计规范》GB50007-2002；
《建筑基坑支护技术规程》JGJ120-99；
《建筑基坑工程技术规范》YB9258-97
《建筑基坑工程监测技术规范》GB 50497-2009
《基坑土钉支护技术规范》CECS 96:97
《建筑桩基技术规范》JGJ94-2008；
《混凝土结构设计规范》GB50010-2002；
《建筑基坑工程技术规程》DB33/T1008-2000
《建筑地基基础工程施工质量验收规范》GB50202-2002；
《建筑工程施工质量验收统一标准》GB50300-2001；
《建筑施工安全检查标准》JGJ59-99；
《建筑机械使用安全技术规程》JGJ33-2001；
《钢筋焊接及验收规程》 JGJ18-2003 ；
《施工现场临时用电安全技术规范》 JGJ46-2005

第二章 工程概况
一 、工程基本情况
工程名称：东方百富扩建生产厂房
建设单位：浙江东方百富袜业制造有限公司
施工单位：浙江衢州建工集团有限公司
监理单位：绍兴工程监理有限公司
设计单位：浙江省天正设计工程有限公司。
工程地址：杭州经济开发区10号大街（东）300-11
二、基坑概述
1、本工程位于杭州下沙10号路北侧、15号路东侧，浙江东方百富袜业制造有限公司已建厂区内，地下室建筑面积2437㎡，场地+0.000相当于黄海高程6.550M,目前场地周边自然地坪标高取黄海高程6.150M,场面相对标高为-0.40M,本工程地下室底标高为-5.450,地下室周边地梁底标高为-5.85,地下室周边承台底为-5.950,-6.950,-7.450,电梯井坑中坑底为-9.350,电梯井坑中坑深度这3.900M,基坑大面积开挖至地下室底板底,开挖深底5.05M。
三、土质概况
1杂填土：杂色,稍湿~湿，以粉土为主，含大量碎石、碎砖等。该层分布于全场地，层厚1.10～4.50M。.
2-2砂质粉土:浅灰～浅黄色，湿，呈稍密状态、局部中密状态；含云母屑、铁锰质氧化物染网纹，土层略具微层理结松;该层土干强度低,韧性低,摇振反应讯速,切面粗糙;实测标准贯入锤击数N=8.0～10.0击/30㎝,平均锤击数N=8.8击/30㎝,该层分布于全场地,层厚2.00～5.70M。3、粉砂夹砂质粉土：10.4M厚灰色，湿，呈稍密～中密状态，含云母屑，少量铁锰质氧化物渲染网纹，局部土性为粉砂、砂质粉土，土层具微层理结构。
3-3粉砂夹砂质粉土:灰色,湿,呈稍密～中密状态;含云母屑、少量铁锰质氧化物渲染网纹,土层具微层理结构;该层土干强度低,韧性低,摇振反应迅速,切面粗糙;实测标准贯入锤击数N=6～13击/30㎝,平均锤击数N=9.4击/30㎝,该层分布于全场地,层厚7.50～11.90M。
4-4砂质粉土:浅灰～浅黄色,湿,呈稍密状态;含云母屑、铁锰质氧化物泻染网纹,局部土性为粘质粉土,土层略具微层理结构;该层土干强度低, 韧性低,摇振反应迅速,切面粗糙;实测标准贯入锤击数N=6～12击/30㎝,平均锤击数N=9.2击/30㎝,该层分布于全场地,层厚7.40～10.20M。
勘察期间测得场地浅部地下水位埋深0.5～0.8M,属潜水类型,以大气降水补给为主,并与附近河流形成一定的地下水力动态平衡。地下水位年变化幅度一般在0.5～1.5M,雨季时地下水位接近地表。
表1 各土层主要物理力学性质指标
土层
层号
土层名称
土的
重度
γ
kN/m3
固快
含水量W0

水平渗透
系数
竖直渗透
系数
C
φ
（%）
KH
KV
kPa
°
cm/s
cm/s
1
杂填土
（18.0）
（10）
（10）

2-2
砂质粉土
19.3
（3）
（22）
28.9
6.58E-5
1.91E-4
3-3
粉砂夹砂质粉土
19.3
（1.1）
（26.5）
29.3
2.49E-4
2.50E-4

四、周边环境
基坑边坡北坡上口邻东方百富办公楼房距约7米，东坡上口距厂区道路约6米，南坡上口距现生产厂房约为4米，西坡上口距临时道路约0.5米基坑内无地下管线。
五、基坑围护特点：
1）基坑开挖面积较大，平面形态似梯形。
2）地下室开挖深度较深，四周坑边挖到底板底5.05m。
3）本工程桩基础采用钻孔灌注桩
4）本工程降水采用深井-15～18M。
5）东、西、北面边坡采用放坡式土钉墙唝锚围护，南面采用围护桩，冠顶梁与土钉墙喷锚相结合支护。围护桩采用Φ800@2000,桩底标高为-12.95米,压顶梁为600*1000。
六、围护体系具体做法
根据上述分析，基坑围护体系具体做法如下。
1、土钉墙及疏排桩复合土钉墙做法
土钉采用钢筋土钉或钢管土钉，钢筋土钉采用Φ22或Φ20钢筋制作，先成孔后再植入钢筋，钢筋上设置对中支架。钢管土钉采用Φ48×3.0钢管，施工时应将钢管前端封闭，在管壁上沿长度方向每隔0.5m设Φ8mm圆孔，圆孔从离坑壁1.5m处开始设置，直至管底。圆孔外设置护孔倒刺。在软土层施工时钢管头要扩大至90mm。
土钉注浆材料采用纯水泥浆，水泥采用42.5普通硅酸盐水泥，水灰比为 0.50，拌和均匀。注浆前先用清水进行洗孔，注浆采用低压、慢速施工，注浆终压力不小于 0.40～0.60MPa，注浆量不少于18～20kg/m。土钉注浆的水泥用量应进行专门计量，以确保水泥用量，水泥浆应做到随拌随用，一次拌和的水泥浆应在初凝前用完。
土钉墙面层采用100厚C20喷射混凝土，分二层施工：喷射第一层混凝土厚度为30～40mm，然后成孔、安装土钉、绑扎钢筋网片、喷射混凝土第二层混凝土至设计厚度。石子粒径为10～15mm，面层骨架钢筋为Φ14，所有土钉墙面层均配Φ6.5@200×200钢筋网。
排桩墙采用直径为800 mm的钻孔灌注桩形成，中心距及桩长见图纸，混凝土强度等级为C25。

第三章 工程目标
一、质量目标
本工程质量目标：合格。
二、安全管理目标
1、安全管理方针: 安全第一，预防为主。
2、安全生产目标: 创标化。
三、环境管理目标
文明施工、美化环境、预防和减少噪音、扬尘、废污水排放，满足环境保护法规定的要求。
四、工期目标
本工程计划挖土施工工期为20天（包括护坡施工、土方开挖），施工总进度控制、机械、人力配备计划详见下表。
土方挖运安排计划表
序号
开挖顺序
（区域）
分项工程名称
工期
（日历天）
1
第一阶段
开挖
自然地坪：-1.200M
6工作日
工作内容：土方开挖、第一级护坡、排水沟砖砌、压顶梁施工
2
第二阶段
开挖
从第一级护坡面-2.700M～第二级护坡面-5.25M,分三层，以每层1M厚向下挖，边坡边做土钉墙分层施工
14工作日
工作内容：土方开挖至设计基坑底、土锚杆施工、排水沟

总工期

共20天
五、施工组织机构

项目经理：沈松澄
土建技术负责人：叶华林
安装技术负责人： 严伟冬
施工员：
金超
麻钦汉
质量员：
徐建
安全员：
竹永良
蒋新用
吴晓航
材料员
诸元方
钢
筋
班
胡孝银
架
子
班

金
海
洋
木
工
班

孙伟峰
砼

班

孙建光
安
装
班

楼
孝
泉
打
桩
班

王
海
国
土
钉
喷
锚
班
王
海
彬

挖
土
班

王宝尔
泥
工
班

金
国
林

第四章 挖土施工准备
基坑土方开挖工程是一项复杂而又需突击完成的任务，是多种机械设备与人工相互配合作业的工序，为此施工前准备工作必须要严密、细致。所有机械操作人员、项目管理人员要熟悉图纸的内容，知道施工顺序，修建好施工道路及临时通道，修建集水坑、做好排水通道、落实卸土场地，并及时办理相关手续。
施工现场准备
一、布置测量网点
基坑开挖前由施工员先布置好测量网点，放出各轴线位置及标高基准点
二、施工监测
在基坑开挖过程中作好对环境的监测及围护结构的监测，及时预报在施工中出现的问题，以指导施工。在前期工序施工阶段，围护体测斜，基坑外土体测斜，水位监测点、周围建筑物沉降变形观察点沉降变形监测布点，均需设置到位。
三、现场道路
根据现场现有的施工条件，本工程土方开挖时共设1个车辆出入口置于基坑西面，车辆进出土放置在西面已审批的场地,空车进出工地走南大门,大门设有冲洗池以清洗车辆。以便对车辆进出时引起的门口污染区域进行清扫、保洁。所有土方运输车可以直接进入基坑挖土施工点装土外运。
四、临时用电布置
在基坑四周设好4只投光灯，4只临时开关箱、用于夜间施工照明及抽水。
五、排水系统
1、坑外排水
沿基坑外部设置300X400排水明沟，并根据实际情况每隔20米左右设地表集中排水井1000X1000，经沉淀池二级沉淀后排入河道。
2、坑内排水
基坑内排水沟及集水井尽量远离支护桩，考虑到本工程基坑开挖可能遇到雨期，在加速开挖的同时，在开挖出一定的深度后，随挖随做临时排水沟和集水井，并用潜水泵排出坑外，保证基坑开挖时坑内不积水，以确保基坑内土体不受水浸泡。待基础垫层混凝土浇筑完成后，则利用基础承台做为临时集水井。
六、技术准备
本工程整个基坑支护的施工主要包括：围护钻孔桩、、压顶梁支撑梁、土钉墙支护、土钉墙喷锚、挖土等内容。
1）、首先是根据基坑支护设计方案，按照有关法律法规和规范要求编制深基坑围护工程施工专项方案，并按程序经专家论证后组织实施，围护设计专家认证详见“专家认证意见书”。
2）、项目部施工管理人员首先根据工程定位点对所设的轴线标高再进行一次复核，按轴线定位对桩位及水泥搅拌桩位置进行测量放样，经技术复核后开钻成孔，灌砼成桩；开挖前根据定位放出工程土方开挖灰线，经业主及监理验收合格后方可施工。
3）、土方开挖前应对土方施工班组及施工人员进行施工方案的技术上、质量上、安全生产和环卫环保等方面进行交底。对本工程的土方开挖有关注意事项及质量标准作详细介绍，让每个土方施工人员做到对自身工作的质量标准及规定要求心中有底。在机械挖土时，安排好机械行走路线，按划分的区块进行施工，在机械挖土时，由现场施工管理人员及时告诉挖土司机，所施工区块的挖土标高及挖土的深度，并由专人指挥人员进行标高的控制，严禁超挖。基坑土方施工先进行基坑周边土方的挖除，进行边坡细石混凝土的喷射作业。
4）、土方施工必须参照地下室施工专项方案，明确的各工况的施工程序协同作业，以确保施工的顺利进行和保证整个施工总工期的顺利完成。
七、水平与垂直运输准备
土方开挖前，做好塔吊基础，并安装好塔吊，准备好网兜，铁锹等工具。根据工程垂直运输的需求安装1台塔吊。位置见总平面布置图，现已安装55米长塔吊。
八、 人员准备
成立项目领导管理班子，以现场项目经理为核心，组织施工作业人员，按施工图和挖土施工专项方案、技术联系单及有关规范要求组织施工，确保工程安全、质量和施工进度满足合同要求。
主要项目管理人员一览表 表3
姓名
职务
联系电话
叶华林
项目执行经理兼技术负责
15857308575
马汉钦
项目现场负责人
15990399655
徐建
质量员
15867853264
竹永良
安全员
13676856120
蒋新用
安全员
15967127855
吴晓航
安全员
13957166511
金超
施工员【土建】
15968185669
毛建阳
土锚杆施工负责人
13586884513
大军
挖土负责人
13957800918
朱士跳
挖土现场负责人
13116678898
余先磊
车辆调度
13567898819
陈金贤
挖机调度
13957829692
褚园芳
外协及车辆道路清洗
18258221011
何邦平
修土负责
13056773020

九、 施工机械及劳动力配备
施工机械设备一览表
序号
机械名称
规格型号
数量
备注
1
塔吊
QTZ63
1台
臂长55m
2
挖土机
PC200
2台
臂长10m
3
自卸汽车
8T
6辆

4
气泵
凿桩用
4台

5
风镐
0.6m
4组

6
水泵
QY125-40-3
30台

7
冲洗水泵
高压
1台

8
路基板
铁板
10张

9
钻孔桩机
GPS-10型
2

10
风动气锤

1

11
泥浆泵
HB-3
2

12
护筒

2

13
交流电焊机
BX3-200-2
2

14
直流电焊机

1

15
喷砼机械

1

16
气锤

2

17
钢筋调直机
GT6/14
1

18
钢筋弯曲机
GW40
1

19
钢筋切断机
QJ40-1
1

20
木工圆盘锯，手提锯

各1套

21
平板振动机
P2-50
1

22
插入式振动机
HZ69-70A
6

23
土钉注浆机

1

24
柴油发电机组
250KW
1

表4
主要测量器材备配备表
序号
机械名称
规格型号
数量
备注
1
光学经纬仪
J2-1
1台

DSZ3-24
1台

3
卷尺
50米
2把

5米
5把

劳动力组织进场一览表
序号
工序
作业班组
数量
1
钻孔桩及压顶梁施工
木工
6
钢筋工
5
钻孔班
14
泥工、砼工
12
2
土钉墙施工
土钉制作
4
土钉施工
6
注浆班
6
3
土方开挖
车辆指挥
2
修土工
6
挖机驾驶员
3
卸土车驾驶员
6（2人预备）
基坑支护材料一览表
序号
材料名称
供应厂家
说明栏
1
钢 筋
正大
钻孔桩、冠梁、
2
商品砼
交工砼
钻孔桩、冠梁、
3
水泥
业主确定
砖胎模
4
喷锚干混砼
自行干拌
砼护坡
5
钢管
自有
锚管、模板支架
6
模板
自有
支撑梁、冠梁、底板结构
第五章 与各方面沟通、协调工作
与各方沟通、协调工作是每个项目部不可忽视的一项工作。最大限度地利用信息效能，实时与有关部门进行沟通和协调。此项工作的好坏，直接影响工程安全顺利地进展和各方的经济、社会效益。
一、与其它施工单位及外界的协调工作
与本项目所在地街道、市容、环卫等部门的协调工作：是确保本工程能否顺利进行的重要环节。与市容、环卫部门签订工程环境保护责任书，基坑土方开挖时，采取在工地出入口设置高压水泵冲洗进出车辆，地面铺设麻袋草包，防止弃土、扬尘污染外界道路，确保项目周围市容环境整洁。
本工程挖土、运输..等及外界沟通需加强沟通联系。
二、与设计单位的工作协调
认真领会设计意图，掌握工程设计意图和要求，及时会同设计方解决在施工过程中出现的各项技术难点，更进一步完善设计施工图纸，并及时签发设计变更和工程洽商单，收集、整理与本项目基坑开挖所有相关的技术资料和说明。
三、与监理单位的协调工作
在施工过程中，严格按照经监理工程师批准的“施工计划”、“施工方案”组织施工。
对所有投入本项目施工使用的设备、材料，均主动向现场监理师提交产品合格证、质量保证书，并应按规定进行检测、试验，递交合格的试验、检测报告。
会同监理工程师做好工程验收工作，及时提交各项工程验收的有关技术资料证明，做好各项验收记录交监理工程师签字存档备案，对监理工程师在工程监督验收中提出的问题和不足及时整改。
实时同现场监理，业主代表，环境监测单位技术人员对本基坑周围环境数据进行采集分析，落实、制订下一步的工作计划和作业内容。
按部位、工序检验质量，严格执行“上道工序不合格，下道工序不得施工”的准则。
第六章、 基坑开挖施工方案
一、 基坑总体施工顺序
本工程基坑面积不大，但场地窄，围护结构基本上是按常规深基坑做法，主要是做好坑内坑外的安全事宜。整个基坑总的施工顺序如下图所示。
二、基坑施工进度计划
根据本工程结构特点和后浇带设置情况，地下室施工按2个区块流水施工，分块参见附图。土方开挖计划2012年3月下旬开始，整个地下室施工时间计划2个月完成，土方开挖20天。具体参见附图：基础施工进度计划横道图
放出基坑开挖线

第一阶段挖压顶梁与一级坡（-2.20～-2.9m）

保护板、回填土

压顶梁、一级坡施工

、
第二阶段挖底板底土至二级边坡（-5.25m）,分层按1M厚施工，共分3层
地下室外墙防水

地下室结构

第三阶段挖土至承台与地梁（-5.65～9.15m）

砖胎模、砼垫层

底板防水层

基础钢筋、模板、浇砼

基坑施工总体顺序示意图

三、施工总平面布置
本工程临时设施搭设在基坑西边，大门安排南面,钢筋棚及材料堆场均布置在基坑西侧,木工加工场布置在东面,商品砼泵车停靠点安排在西侧。现场生活区、办公区安排在离建筑物30米处的空地。
施工用电线路根据二级配电箱的位置布设，电缆均埋地敷设，主电缆沿四周围墙边布置。施工用水用DN110和DN50镀锌钢管组合进行综合埋地设置，沿围墙和施工道路铺设在适当位置预留三通备用。
临时大门设置在南侧，宽6m。场内设置施工通道，弃土与出土及出土口设在西侧。现场出入口均在门口设置冲洗设施和车辆冲洗槽。考虑散装水泥的粉尘对周边的影响，水泥桶四周砖砌封闭，防止粉尘飞扬。
四、 施工用电
本工程在现阶段工程桩及围护钻孔桩已经施工完成，施工用电主要是基坑开挖及地下室结构施工用电，现场施工机械用电量统计如下:
施工机械用电设备一览表
机械名称
规格型号
数量
安装功率
（KW）
合计功率
（KW）
塔吊
QTZ63
4台
55.5
55.5
气泵
凿桩用
4台
3
12
水泵
QY125-40-3
30台
1.5
45
冲洗水泵
高压
1台
1.5
1.5
灰浆搅拌机
SM-700-1
1
5.5
5.5
交流电焊机
BX3-200-2
2
23.5
47
直流电焊机

1
10
10
喷砼机械

1
8
8
钢筋调直机
GT6/14
1
11
11
钢筋弯曲机
GW40
1
7
7
钢筋切断机
QJ40-1
1
5.5
5.5
高压汞灯

4
3
12
平板振动机
P2-50
1
0.5
0.5
插入式振动机
HZ69-70A
6
0.8
4.8
木工圆盘锯，手提锯

各1套

5
根据上述施工机械，总用电量为230.3KW。目前建设单位提供的电源能满足施工要求。
现场设一个总配电箱，6个动力分箱，主要包括：1台塔吊、大灯照明、钢筋加工、电焊机、现场凿桩喷锚、一般照明、排水设施等。
五、基坑围护的施工和技术措施
1、 施工顺序
整个基坑按照后浇带划分2个区块，先施工东侧第一区段→西南第二区段,基坑的围护施工参照区块的划分进行施工。
在围护桩基工程完成且强度达到80%后进行第一阶段土方的施工。挖土顺序是对基坑周边放线放坡挖土，至压顶梁与一级边坡标高（-2.20～-2.7m）→压顶梁钢筋混凝土施工→一级放坡面植土钉、扎钢筋、喷射细石砼面层，并设好地表排水明沟及集水井→分层按1M厚分段开挖至地下室底板底标高（-5.25m）→人工边修(20㎝)土，并设好坑底集中排水→挖地槽至承台及地梁底标高，凿桩并立即设好垫层及砖模→设好二次围护措施，并立即设好垫层→做基础承台、地梁及底板→地下主体结构向上施工至地下室顶板→分层回填夯实→向上作业，具体围护施工的顺序和方法如下。
2、 土钉墙施工
施工流程
边坡开挖—→边坡修整—→定位放线—→成孔—→土
