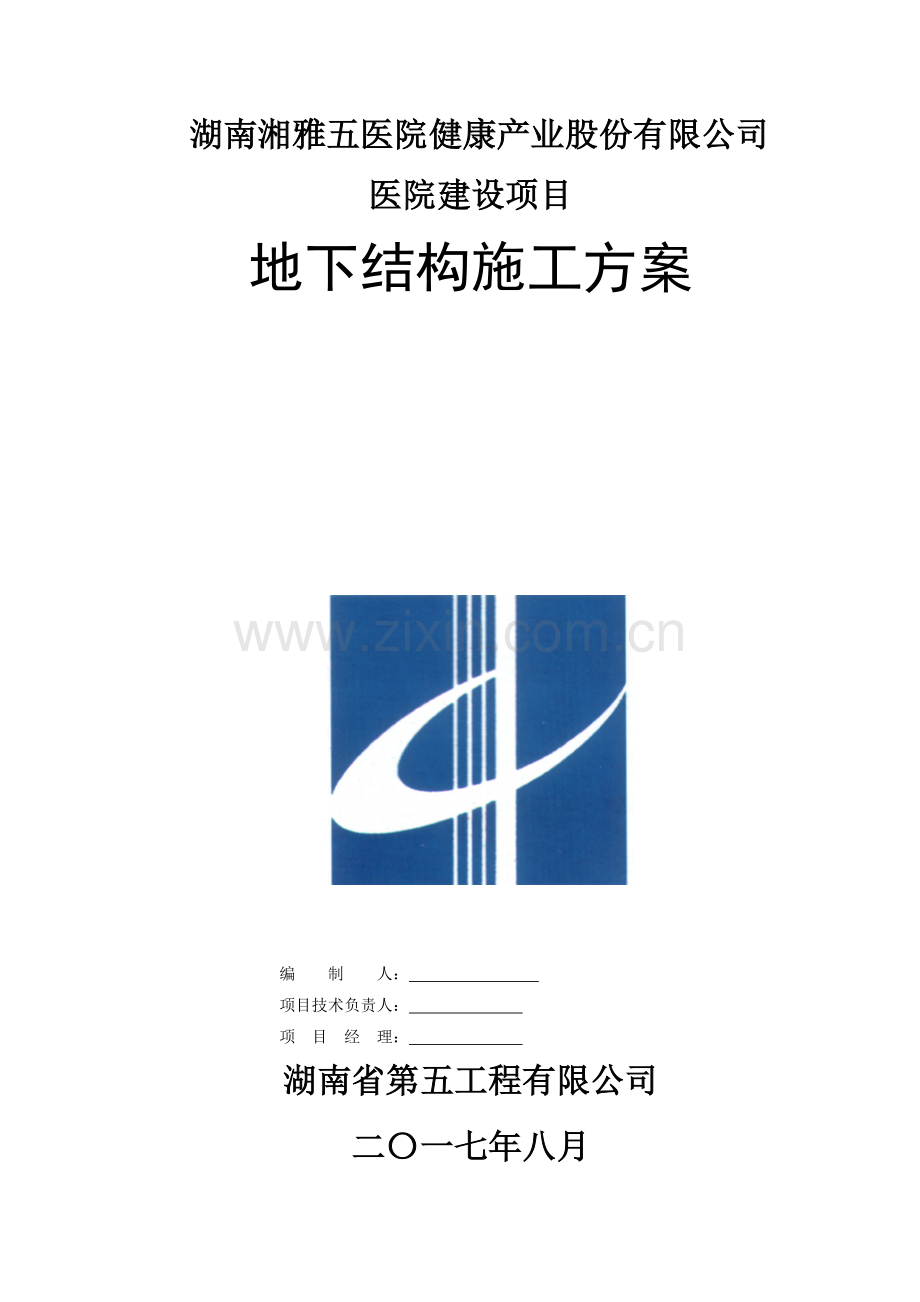

湖南湘雅五医院健康产业股份有限公司
医院建设项目
地下结构施工方案

编 制 人：
项目技术负责人：
项 目 经 理：
湖南省第五工程有限公司
二〇一七年八月

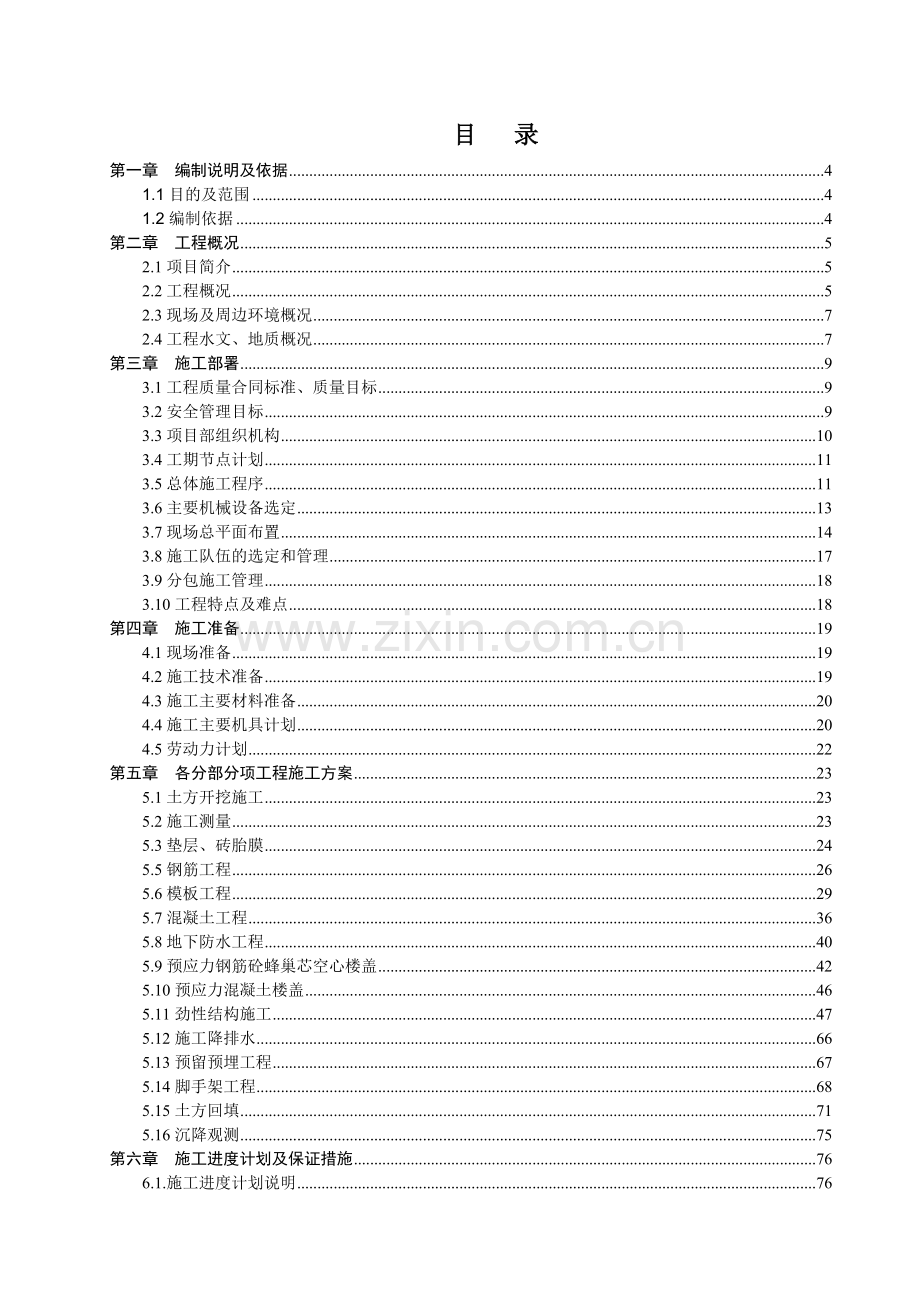

目 录
第一章 编制说明及依据 4
1.1目的及范围 4
1.2编制依据 4
第二章 工程概况 5
2.1项目简介 5
2.2工程概况 5
2.3现场及周边环境概况 7
2.4工程水文、地质概况 7
第三章 施工部署 9
3.1工程质量合同标准、质量目标 9
3.2安全管理目标 9
3.3项目部组织机构 10
3.4工期节点计划 11
3.5总体施工程序 11
3.6主要机械设备选定 13
3.7现场总平面布置 14
3.8施工队伍的选定和管理 17
3.9分包施工管理 18
3.10工程特点及难点 18
第四章 施工准备 19
4.1现场准备 19
4.2施工技术准备 19
4.3施工主要材料准备 20
4.4施工主要机具计划 20
4.5劳动力计划 22
第五章 各分部分项工程施工方案 23
5.1土方开挖施工 23
5.2施工测量 23
5.3垫层、砖胎膜 24
5.5钢筋工程 26
5.6模板工程 29
5.7混凝土工程 36
5.8地下防水工程 40
5.9预应力钢筋砼蜂巢芯空心楼盖 42
5.10预应力混凝土楼盖 46
5.11劲性结构施工 47
5.12施工降排水 66
5.13预留预埋工程 67
5.14脚手架工程 68
5.15土方回填 71
5.16沉降观测 75
第六章 施工进度计划及保证措施 76
6.1.施工进度计划说明 76
6.2保证工程进度措施 76

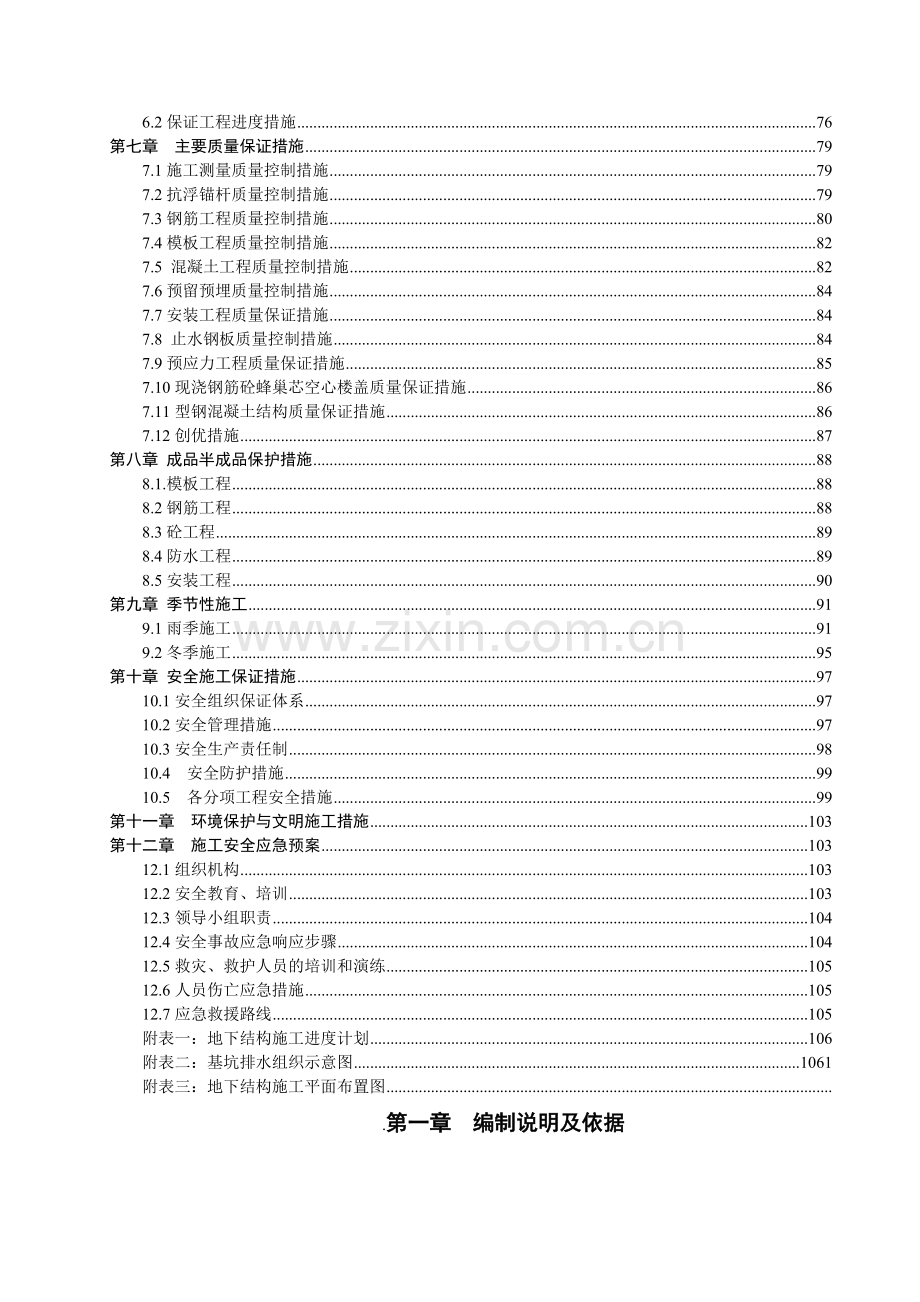

第七章 主要质量保证措施 79
7.1施工测量质量控制措施 79
7.2抗浮锚杆质量控制措施 79
7.3钢筋工程质量控制措施 80
7.4模板工程质量控制措施 82
7.5 混凝土工程质量控制措施 82
7.6预留预埋质量控制措施 84
7.7安装工程质量保证措施 84
7.8 止水钢板质量控制措施 84
7.9预应力工程质量保证措施 85
7.10现浇钢筋砼蜂巢芯空心楼盖质量保证措施 86
7.11型钢混凝土结构质量保证措施 86
7.12创优措施 87
第八章 成品半成品保护措施 88
8.1.模板工程 88
8.2钢筋工程 88
8.3砼工程 89
8.4防水工程 89
8.5安装工程 90
第九章 季节性施工 91
9.1雨季施工 91
9.2冬季施工 95
第十章 安全施工保证措施 97
10.1安全组织保证体系 97
10.2安全管理措施 97
10.3安全生产责任制 98
10.4 安全防护措施 99
10.5 各分项工程安全措施 99
第十一章 环境保护与文明施工措施 103
第十二章 施工安全应急预案 103
12.1组织机构 103
12.2安全教育、培训 103
12.3领导小组职责 104
12.4安全事故应急响应步骤 104
12.5救灾、救护人员的培训和演练 105
12.6人员伤亡应急措施 105
12.7应急救援路线 105
附表一：地下结构施工进度计划 106
附表二：基坑排水组织示意图 1061
附表三：地下结构施工平面布置图
.第一章 编制说明及依据
1.1目的及范围
为确保中南大学湘雅五医院地下室工程施工质量、进度及安全文明施工，特编制本施工方案，以规范和指导施工。
本方案主要包括：基坑大开挖以下土方工程、模板工程、钢筋工程、混凝土工程、预应力砼工程、防水工程等。
1.2编制依据
《建筑工程施工质量验收统一标准》（GB50300-2013）
《土方与爆破工程施工及验收规范》（GB50201-2012）
《建筑地基基础工程施工质量验收规范》（GB50202-2013）
《建筑地基基础工程施工规范》（GB51004-2015）
《高层建筑箱形与筏形基础技术规范》（JGJ6-2011）
《混凝土结构工程施工质量验收规范》（GB50204-2015）
《混凝土结构工程施工规范》（GB50666-2011）
《混凝土外加剂应用技术规范》（GB50119-2013）
《补偿收缩混凝土应用技术规程》（JGJT 178-2009）
《混凝土质量控制标准》（GB50164-2011）
《钢筋焊接及验收规程》（JGJ18-2012）
《钢结构设计规范》GB50017－2003
《钢结构工程施工质量验收规范》GB50205－2001
《钢结构工程质量检验评定标准》GB50221－95
《钢结构焊接规范》GB50661-2011
《型钢混凝土组合结构技术规程》JGJ138－2001
《型钢混凝土组合结构构造》04SG523
《钢结构高强度螺栓连接的设计施工及验收规范》JGJ82-2011
《钢筋锚固板应用技术规程》JGJ256-2011
《建筑钢结构防腐蚀技术规程》JGJ/T251-2011
《现浇混凝土空心楼盖技术规程》JGJ/T268-2012
《建筑施工起重吊装工程安全技术规范》JGJ276-2012
《地下工程防水技术规范》（GB50108-2008）
《无粘结预应力混凝土结构技术规程》（JGJ92-2016）
《预应力筋用锚具、夹具和连接器应用技术规程》（JGJ85-2002）
《建筑施工安全检查标准》（JGJ59-2011）
《建设工程施工现场供用电安全规范》（GB50194-2014）
《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）
《建筑机械使用安全技术规程》（JGJ33-2012）
本工程施工图纸、地勘报告。
第二章 工程概况
2.1项目简介
工程名称：湖南湘雅五医院健康产业股份有限公司医院建设项目
建设地点：湖南省长沙市天心区
建设单位：湖南湘雅五医院健康产业股份有限公司
设计单位：湖南省建筑设计院
勘察单位：中国有色金属长沙勘察设计研究院有限公司
监理单位：湖南长顺项目管理有限公司
质安监督单位：湖南省直属工程质量安全监督站
施工单位：中冶长天国际工程有限责任公司（联合体牵头人，收款主体）
中国二十冶集团有限公司（联合体成员一）
湖南省第五工程有限公司（联合体成员二）
2.2工程概况
2.2.1主要建筑及结构概况
工程结构使用年限：50年；
结构安全等级：二级；
地基基础安全等级：二级；
地基基础设计等级：为甲级；
抗震设防类别：乙类；
抗震设防烈度：6度；
场地土类别：Ⅱ类；
耐火等级：一级；
地下工程防水等级：配电房为一级、其他均为二级；
地下室2层，地上10层，其中：裙房4层，建筑高度约18m；住院楼6层，建筑高度约44.1m；主要为钢筋砼框架结构，局部为劲性结构；建筑面积约37.5万平方米。
设计±0.000相当于绝对标高（黄海高程）61.3m。
本工程为整体筏板基础，筏板厚度0.5-0.8m；采用天然地基，A-N轴范围的筏板基础持力层为强风化泥质粉砂岩或中风化泥质粉砂岩，地基承载力特征值不小于400Kpa；其余区域筏板基础持力层为中风化泥质粉砂岩，地基承载力特征值不小于1500Kpa。
本工程楼板采用预应力及现浇空心楼盖结构体系。
本工程地下室分为两个标段进行施工，我公司主要负责南区地下室标段(包括质子中心)地下结构工程施工。
2.2.2各分项工程设计概况
1）筏板基础
大面积筏板厚度:分为三个型号，即FB1厚度0.5m、FB2厚度0.6m、FB3厚度0.8m。
子筏板厚度：筏板厚度为1.2m至1.7m不等。
下柱墩：柱网尺寸基本为8.4m*8.4m，各柱脚均设有下柱墩，柱墩大小、埋深不一。
2）抗浮锚杆工程
锚杆直径：锚杆直径175mm，
锚杆长度及配筋：锚杆-1型： 3根直径32mm。
锚杆-2型： 3根直径28mm。
锚杆体材料：采用M30水泥砂浆，内掺8%膨胀剂。
3)B1、B2楼盖
B2顶板主要为预应力现浇空心楼盖楼板，包含部分普通梁板。
楼板厚度：普通梁板厚度为180、200等。
预应力空心楼板厚度为430、380等。
B1顶板室外部分主要为预应力楼板。含少量普通梁板。
楼板厚度：普通梁板厚度为180、200、250等。
预应力楼板厚度为180、200、250、350等。
其中室内预应力楼板主要为180厚，室外为350厚等。
4）防水工程
a.基础底板防水：
找平层：采用20厚1：3水泥砂浆找平。
防水层：采用1.5厚CPS-CL反应粘结型高分子湿铺防水卷材。
保护层：采用50厚C20细石混凝土浇筑保护层。
b.地下室顶板防水：
找平层：采用20厚1：3水泥砂浆找平。
防水层：采用1.5厚CPS-CL反应粘结型高分子湿铺防水卷材防水卷材。其中，覆土植草屋面采用1.5厚CPS-CL（耐根穿刺型）双层叠加铺设。
保护层：采用70厚C20细石混凝土浇筑保护层。
c.地下室外墙板防水：
找平层：采用20厚1：3砂浆填实找平。
防水层：采用1.5厚CPS-CL反应粘结型高分子湿铺防水卷材。
保护层：采用40厚XPS板保护层。
2.2.3主要材料概况
1）混凝土
垫层：C15；筏板基础：C40；
B2层墙柱：剪力墙C50、柱C55；
梁、板、楼梯结构：C40；
填充墙构造柱、圈梁、过梁：C25；
混凝土抗渗等级：地下室基础筏板、挡土墙、水池、一层及负一层梁板均为P8，具体以设计蓝图及图纸会审记录为准。
2）钢材
预埋件：采用Q235B级钢。
钢筋：采用HPB300、HRB400。
3）焊条：采用E43xx、E5003。
4）砌体
砌体施工质量控制不低于B级。
本地下室工程中的墙体均为非承重墙。
地下室B2层内隔墙、卫生间隔墙采用烧结多孔砖，砌块强度为Mu10采用M7.5水泥砂浆。
地下室B1层内隔墙、楼梯间、电梯井隔墙、管道井隔墙采用加气砼砌块，砌块强度为A3.5采用M5.0专用砂浆。
5）现浇空心楼盖工程
蜂巢芯材质：待定。
蜂巢芯主规格：900*900*H（mm）、H=150+n*50（mm）。
配套规格：900*600*H、900*300*H、600*600*H。
6）预应力砼工程
预应力钢筋配筋：预应力筋采用直径15.2mm，极限强度标准值为1860MPa的低松弛预应力钢绞线。
人防区双向间距500布置，非人防区双向间距1100布置。
预应力张拉控制应力为1860×0.75=1395MPa。
2.3现场及周边环境概况
本工程位于长沙市天心区果子园路与新谷路交汇处的东南角，南临环保大道，东侧为仙姑岭森林公园，场区外周边交通便利。
地下室土方大面积开挖仍在进行，基坑支护工作亦尚在施工中。基坑周边施工通道已初步形成，但通往东向61.3m平台的通道暂未施工。施工用水用电由建设单位提供接口，我施工单位已接至施工现场。临设工程正在逐步完善。
2.4工程水文、地质概况
1）地形地貌
拟建场地原始地貌属湘江冲积阶地，局部经人工填挖初步整平。现场地地形起伏较大，总体上呈东高西低。
2）地质构造
场地内分布有人工填土层、植物层、第四系冲积层、第四系残积层，下伏基岩为第三系泥质粉砂岩。
3）岩土工程特性
a.人工填土①：场地内普遍分布，层厚不均，未完成自重固结，结构松散，密实度不均匀，基坑开挖时需进行支护处理。
b.植物层②：场地内局部分布，层厚较薄，呈可塑状态，强度较低，压缩性较高，垂直开挖不能自稳，应采取支护措施。
c.粉质粘土③：场地内普遍分布，层厚不均，呈可塑状态，具中等偏低强度及中等压缩性，垂直开挖不能自稳，应采取支护措施。
d.粉质粘土④：场地内普遍分布，呈硬塑状态，具中等强度和中等偏低压缩性，垂直开挖不能自稳，应采取支护措施。
e.粉质粘土含圆砾⑤：场地内局部分布，呈硬塑状态，具中等强度和中等偏低压缩性。垂直开挖不能自稳，应采取支护措施。
f.粉质粘土⑥：场地内普遍分布，呈硬塑状态，具中等强度和中等偏低压缩性。垂直开挖不能自稳，应采取支护措施。
g.强风化泥质粉砂岩⑦：场地内普遍分布，具有较高的强度和较低的变形性。
h.强风化泥质粉砂岩⑧-1：场地内局部分布，强度较高，变形性较小，呈透镜体状分布于中风化泥质粉砂岩⑧层中。
i.中风化泥质粉砂岩⑧：场地内普遍分布，强度高，变形性小。
j.中风化泥质粉砂岩⑧-2：场地内局部分布，强度高，变形性小，呈透镜体状分布于中风化泥质粉砂岩⑧层中。
4）场地水文气象条件
a.地表水
场地西侧约6.5km为湘江，除此之外无其它地表水系。
b.地下水
①场地地下水类型主要为上层滞水，上层滞水主要赋存于第四系土层中，分布不均匀，受大气降水和地表水补给，水量、水位均随季节而变化，未形成连续稳定水面。
②场地内基岩裂隙中局部存在基岩裂隙水，主要受上层地下水及大气降水补给，其水位、水量大小和径流、补给受裂隙的发育程度、连通性以及区域构造的影响，未形成连续水位面，水量小且埋藏较深。
③地下水位及变化幅度
上层滞水的初见水位埋深为标高49.80～60.60m，上层滞水的稳定水位埋深为标高50.00～61.75m。
④地层透水性
场地内各第四系地层均为弱透水性地层；基岩各风化层受风化节理裂隙发育程度及连通性控制，属不透水地层～弱透水地层；人工填土透水性受其组成成分和压实程度的影响，可按弱透水性地层考虑。
c.地下水、土对建筑材料的腐蚀性
①地下水对建筑材料的腐蚀性
根据勘察结果，建筑场地环境类型为Ⅱ类，场地内地下水按弱透水层考虑，场地内的上层滞水对混凝土结构具微腐蚀性，对钢筋混凝土结构中的钢筋具微腐蚀性。
②土对建筑材料的腐蚀性
人工填土①属弱透水地层。场地内土质对混凝土结构具微腐蚀性，对钢筋混凝土结构中的钢筋具微腐蚀性，对钢结构具微腐蚀性。
d.气象条件
本区地处亚热带，为亚热带季风气候，具有四季分明，春温多变，夏秋多晴，严冬期短，暑热期长的特点，年平均气温17.2摄氏度，冬季平均气温4.6摄氏度。七、八月为全年高温期，平均气温29.5摄氏度，历史上曾在八月份出现高温达43摄氏度。
本区全年雨水充沛，平均总降水量1422mm，雨日150天左右，日最大降雨量约150mm，日照年平均1726小时，无霜期年平均279天。
第三章 施工部署
3.1工程质量合同标准、质量目标
本工程的质量标准及质量目标如下：
a.工程产品满足合同和设计要求；
b.工程产品符合施工及验收规范、标准要求；
c.分部、分项工程一次交验合格率100%；
d.工程的顾客满意度达85%以上；
e.分阶段一次性验收合格，并通过备案；
确保：省质量标准化示范工地（工程）、省优、芙蓉奖，争创鲁班奖。
3.2安全管理目标
1）伤亡控制指标
a.杜绝重大火灾事故；
b.杜绝死亡、重伤事故，减少一般事故；
c.杜绝重大机械事故；
d.杜绝急性中毒事故
e.因工轻伤频率控制在3‰以内;
2）文明目标
认真贯彻“安全第一，预防为主、综合治理”的方针，落实在工程施工中的安全责任，做到各知其责、各负其责。
a. 沿工地四周连续设置坚固、稳定、整洁美观的现场围挡。
b. 施工现场各种标牌、达标率100%。
c. 现场工人住宿安全卫生合格率达100%。
d. 材料堆放整齐率达到100%。
e.生活设施专人负责率达到100%。
f.现场防火器材配置合理，动火审批手续齐全。
措施：
文明施工目标由项目经理派专人负责管理工作，主要负责人为黄鸽辉同志。
各班班长必须各尽所能，各负其责。
每周进行文明施工安全大检查。
力争创安全文明标准化年度考评优良工地。
3）安全达标
①施工现场安全生产达标按《建筑施工安全检查标准》JGJ59-2011 ,达标85分以上。
②特种作业时，人员持证上岗率达到100%。
③新工人教育达到100%。
④用电设施、漏电保护器安装率100%。
⑤起重设备、施工机具安全防护装置，安装和检查验收率达到100%。
⑥安全防护“三宝”利用率和“四口”防护率达到100%。
⑦各项合同签定率达到100%。
⑧安全报监率和安全管理人员到位率达到100%。
措施：为达到以上标准，以上各条由下列人员进行监督检查。
第①条由项目安全生产负责人胡正新同志负责日常监督检查。
第②、③、⑥、⑧条由项目专职安全员黄鸽辉同志负责日常监督检查。
第④条由项目电气负责人潘惠平同志负责日常检查整改。
第⑤条由项目设备负责人周大为负责日常检查整改。
3.3项目部组织机构
迅速组建中南大学湘雅五医院建设工程项目经理部，主要领导和管理人员到位，全面开展各项工作，满足工程施工需要。
项目组织机构图如下：

项目决策层由项目指挥长、项目经理、技术负责人和项目副经理组成，负责工程施工的组织、协调和控制；项目管理各职能部门从平面管理、资源调配、工序安排、目标控制、计划进行、专业施工等方面协助项目决策层。
主要施工管理人员其职能分工如下：
①项目指挥长：对项目进行顶层设计和总策划，负责宏观管理、重大事务的决策，对外大政联络与协调。
②项目经理：对工程项目管理全面负责，主管财务科、综合办公室。
③项目副经理：协助项目经理对工程项目的日常管理负责，分别管理财务科、综合办公室，配合及协调项目总工程师管理质量、安全工作。
④技术负责人：主管工程技术、质量、计划与计量工作，分管技术质安科。
⑤综合办公室：负责工程项目对外公共关系及联络，办好日常业务、后勤、保卫等工作。
⑥工程管理科：负责工程项目生产计划、施工组织安排、计量等现场施工日常管理工作，负责工程预、决算。
⑦技术质安科：负责工程项目施工技术、方法、标准、规范实施指导和培训，编制施工方案、施工作业技术指导书，计量器具技术的鉴定等技术管理工作，负责工程质量安全的全面工作。项目部设专职质检员和专职安全员。
⑧材料设备科：向物资部门填写材料申请单；按施工场地规划平面图堆放材料，进场前与施工班（组）长联系；进场材料设备必须按样品验收，对数量、规格、种类要认真核对，记录每个班组实销材料；建立材料帐册。
⑨财务劳资科：负责工程项目的人力资源和资金管理，组织工程所需的人员，对项目的资金进行管理。
⑩施工队、班组按项目经理部编制的实施性施工组织设计负责实施。施工队、班组严格按照项目部制定的质量、安全、工期等各项保证措施组织实施，项目部将经常检查各施工队、班组的落实情况，并确保各项措施的落实。
3.4工期节点计划
本工程暂定2017年9 月1日开工，计划拟于2018年4月3日完成全部地下结构工程施工，计划总工期183天。各施工区段主要计划工期如下：

以上均为暂定计划，具体开工时间以甲方书面通知为准。
3.5总体施工程序
1）施工区块（段）划分
根据本工程结构平面特点，将地下结构划分为1~9共九个施工区块，每一个区块即为一个施工段。施工段以设计后浇带位置为原则进行划分，如下图所示：

每个施工区段可相对独立地组织本区段工序的施工，各施工区段之间则可组织工序间的有机流水施工。
各施工区段应及时展开施工，从而充分拓展施工面，尽快形成规模施工的态势，充分利用好生产资源及劳动力资源，使总体工程保持连续施工。
2）总体施工程序
根据目前土方开挖及支护情况，以及建设方对总体进度的要求，再综合现有施工具体实际条件，本工程必须打破常规，采用众多施工区块（段）进行平行施工的举措。同时，尚应兼顾各区块施工对材料输送通道有客观要求的现实。因此，部分区块必须遵循分区块完成、逐步退出的进程趋势。详见下图所示：

2区为最先开工的区块，然后迅速组织1、3区块开工，紧接着组织5、8、7区块跟进施工。这些区段施工先后次序间隔时间较短，基本呈平行施工局面。其中，2、8、5、4区块是关键线路，4区块为最后退出通道的区块。
3、6、9区块材料输送主要使用基坑南侧地面通道实现，基本不受基坑内通道制约、可组织平行施工或近似流水施工。
为实现总体施工进度目标，下基坑施工坡道必须布设在友邻的北施工区段内。同时，将建议南向地面通道向东延伸、围绕质子中心基坑侧通过，最后连通至61.3m平台。从而为推进众多区块的平行施工、突击施工，使中部区域占用基坑通道时间达到最低限度，实现尽可能简化路径、快速退出，为抢赶工期创造基本必要条件。要打通这一通道，将发生较多土方开挖及转运问题，相关地段边坡还需采取支护措施，需各方达成共识才能实施。
总体施工一般遵循分阶段、分区段，先下后上，先深后浅，先施工周期长、后施工周期短，确保关键线路、兼顾一般线路，先主体后配套，先结构后装修的基本原则。
水电、暖通设备等安装预留、预埋施工视具体条件及时随土建结构施工穿插进行。
由于本工程所具有的特殊性，劳动力、施工机械、周转材料等资源必须大规模投入满足施工需要。
3）施工顺序
根据目前实际情况，暂定施工顺序为：
施工准备→测量定位（轴线、高程）→大开挖以下土方单独开挖（柱下墩、子筏板、电梯坑、后浇带、水沟水坑）→清基验槽→基坑（槽）垫层→胎模砌筑及粉刷→筏板区域再次清基、垫层封闭→锚杆→找平层→防水层→保护层→（柱下墩、子筏板、电梯坑、后浇带、水沟水坑、筏板）钢筋、墙柱插筋定位、穿插设置大体积冷却水管及防雷接地网→止水钢板安装→吊模、边模安装→预留预埋→隐验→底板砼浇筑→B2层墙柱钢筋、模板、砼→B1空心楼盖支模、底筋、蜂巢芯固定、预应力筋、面筋、砼浇注→B1层墙柱钢筋、模板、砼→1F楼盖（即地下室顶板）。包括：空心楼盖（同上述B1楼板）；无粘结预应力楼盖支模、下层钢筋、预应力孔道定位、穿放预应力钢筋、上层钢筋、浇注砼→外墙基层处理→外墙防水及保护层→基坑回填（在满足抗浮要求的前提下进行）→基础验收。
预应力张拉：待B1空心楼盖、1F空心及预应力楼盖的砼强度值达到相关规定后即可分别进行预应力张拉施工，张拉完毕即时锚固。
水电及暖通安装工程按照工艺要求随土建结构施工进程及时穿插施工。
3.6主要机械设备选定
1）设备选择
根据本工程施工需要，本工程拟投入如下主要机械设备，并按期组织进场。
垂直运输机械：布置6台塔机，其中TC5610两台，TC6012四台，塔机局部不能覆盖的区域主要采用汽车吊辅助施工。
砼施工设备：本工程使用预拌商品砼施工，商品砼由砼输送车运至现场，尽可能采用砼泵车直接布料施工，泵车拟采用4台；泵车不能覆盖的结构部位均采用车载汽车泵（拟采用4台）将砼输送至浇筑点。
土石方机械（不含基坑大开挖施工部分）：选用2台大型挖土机开挖，4台小型挖机，钩机1台，小型炮机4台，10辆载重汽车转运土方，2台推土机平土，2台装载机堆土整形；回填时增配压路机1台；基坑（槽）精修用风镐20把，配套空压机4台。
锚杆施工：配备锚杆成孔钻机4台。
施工测量设备：全站仪1台，DJ2型激光经纬仪2台，激光铅直仪2台，S3水准仪4台。
应急设备：200kw自备发电机组1台。
机械设备详见“主要施工机械设备计划表”。
2）布设
6台塔吊分别布置于上部主体建筑的外侧，即：东向中部1台，南向偏东、偏西各1台，西向偏北1台，北向偏东1台，中部区域1台；施工电梯均布置于南住院楼的外侧。
主要大中型机械设备的布设详见后附：施工平面布置图。
3.7现场总平面布置
3.7.1出入口设置
本工程共设置3各出入口。沿果子园路，场区的西南角及基坑西侧中部稍偏北位置设置2各施工车辆专用通道出入口，设公司标准化大门；沿环保西路，基坑南侧方向设置专供人员通行及应急备用的出入口，配套设置公司标准化大门及智能门禁系统。
3.7.2施工道路布设
1）地下结构施工阶段
a.基坑内临时施工通道
在基坑西侧设置一个出入口与果子园路连接，将通道按需要延伸至基坑内，再以此为依托布设基坑内所需施工环形通道。基坑内通道置于基底以上0.3m标高处，施工通道宽度6m，采用C25砼硬化，厚度不少于200mm。
出土坡道经修坡、整形后按通道标准进行砼硬化处理，两侧面挂网喷浆护坡,具体施工由友邻单位二十冶负责。
基坑内通道随各区块结构完成，逐步退出，结束施工使用功能后，及时实施通道的拆除及渣块转运（至场外），以便本区块展开后续地下结构的施工。
b.基坑外施工通道
拟在基坑南向、东向部分地段及西侧有条件的南段，距基坑顶部外侧地面设置施工通道。地面通道与基坑内通道相互发挥作用，构成地下结构施工所需通道网络，以满足材料及砼车辆进出场需要。
建议将南向地面通道向东延伸、围绕质子中心基坑侧通过，最后连通至现已形成的61.3m平台。从而为推进众多区块的平行施工、突击施工，尽可能简化施工退出路径，最大限度缩短基坑通道占用时间，为抢赶工期创造基本必要条件。
地面通道做法：考虑上述拟布置通道区域基本为新近回填的较厚的松填土，故需对通道地基及通道路面进行加固、加强处理。即路基土压实后，再铺垫300mm厚水稳层，碾压密实，最后做250mm厚砼路面（C30，内配φ14@200双向钢筋），按规范要求设置缩缝或胀缝，路幅宽4.5~6m。
2）人员通道
本工程施工办公、生活区均设置在后期拟建塔楼工程的预留场地内，其北侧以远即为本工程的施工区，南侧近邻环保西路，故在现场的南向围挡处设置人员专用进出现场通道，并设置智能门禁考勤系统。其他通道的出入口仅供车辆使用，严禁人员通行。
地下结构施工时尚需在基坑南侧设置两个钢斜梯，供作施工人员上下基坑的专用安全通道。
3.7.3主要大型机械设备布设
1）施工塔吊
共布置6台，4台为TC6012，R=60m，两台TC5610，R=56~44m。根据现场条件及结构特点，拟全部设置在基坑内。其中：布置于西南端的一台塔机需穿越6层楼板，其他5台塔机均需穿越2层地下室楼板。采用天然地基，塔基顶面与筏板面平。
2）施工电梯
根据目前施工任务情况，暂定设置4台，选用型号为SC200/200型。主要围绕南住院楼外侧的各向布置。
施工塔基、施工电梯的具体设置另详专项施工方案。
3.7.4场内施工运输组织
1）水平、垂直运输
结构施工阶段：处于塔吊作业半径范围内的施工材料可利用塔吊直接吊运，作业半径范围以外的施工材料主要使用汽车吊进行吊运。
装修阶段：主要使用汽车、结合人力转运进行施工材料场内水平运输。垂直运输采用施工电梯解决。
2）砼输送
本工程施工面积巨大，结构砼浇注量大，是施工组织管理的重要环节之一，必须高度重视。
地下结构尽量采用汽车泵直接布料进行浇筑，否则采用车载泵接管将砼输送至各浇筑点进行浇灌。
3.7.5主要临设设置
1）办公、生活区布置
均布置在施工现场南向的后期拟建塔楼建设预留场地区域，该区域南临现有的环保大道，总体可供布置面积约1.17万平方米。根据场地平面形状，主要设施均成南北方向布置。
该区域包括：生活及办公区、临时停车场、智能门禁、保卫值班、升旗台、部分园林绿化景观设施等。
地坪全部做硬化处理（60厚混合砂石找平压实+C15砼100厚）。
2）生产设施设置
用于布置生产临设的场地均需作硬化地坪。基坑顶部地坪做法为：地表整平压实后，铺填60厚混合砂石层找平压实，最后采用100厚C15砼硬化；基坑内地坪做法为：将大开挖预留的0.3m清基表层土整平后压实，再浇筑C15砼120厚。基坑内硬化地坪待本区域结构筏板施工前，随清基工作一并拆除，渣块外运。
3.7.6配套设施设置
1）钢筋棚
a.前期地下结构施工阶段
钢筋加工棚共布置4个，单个规模为5m*12m。在基坑外的南向地面布置2个，在基坑内布置2个。
b.后期的地上结构施工阶段
共设置4个钢筋加工棚，其中在南住院楼的北侧（偏东）、西侧（偏北）地下室顶板上布置2个，原有的南向2个继续保留使用。
2）木工棚
按实际需要，结合塔吊覆盖情况，分别在基坑内、地下室顶板及地面灵活设置，共设4个（地面及基坑内各两个）。
3）小型砼搅拌站
本工程结构施工全部使用商品砼，现场不设大型砼搅拌站，仅在相应地段设置小型拌和场地即可。
拟设置4个小型砼搅拌站，用于二次构件的砼配制需要，分别设置在距施工电梯不远的场地位置。
4）砂浆搅拌站
拟设置4套砂浆搅拌站，其中2套分别布置在基坑南侧地面施工布置区域的合适位置（中部、偏西），2套设置在基坑内。
5）模板、方料、架料等材料堆放场地布置在临近塔机的空余场地，且以满足塔机覆盖半径为原则。
6）辅助性设施
按需要在适当位置布置以下设施：
设置茶水、休息及吸烟亭2个；移动式卫生间2处。
沿地面西南通道两侧分别设置地磅及磅房、洗车台、标养室（直接外购）、门岗、材料库房、仓管室。
沿地面南向通道一侧分别设置样板展示区（约700m2）、安全体验区（约700m2）、标准围挡、企业文化墙、其他安全文明、绿色施工标准化设施（导向牌、安全讲评台、降尘喷淋系统）等
3.7.7施工给、排水
1）施工给水
给水（含施工消防给水）从西侧的水源点驳接管至各施工用水点。地下结构施工阶段可直接由市政管网给水满足施工需要。
消防给水与施工用水分别设置，地面按规定要求设置3个消防栓。
地面给水主管管径不小于φ100，支干管不小于φ50，支管不小于φ30。
2）施工排水
考虑目前周边市政排水管网系统已成规模，地面排水可通过设置排水沟、集水井设施有组织地排向南、西侧的市政管网系统。但应设置好沉淀池，事先必须将污水经沉淀后方能排放。
3.7.8施工用电
现场临时供电按《施工现场临时用电安全技术规范》布置，供配电采用TN—S 接零保护系统，按三级配电两级保护进行规划和施工，PE 线与N 线严格分开使用。
施工用电由现场西侧已有变配电房就近予以引接。拟沿基坑的地面西和南侧、基坑内分别设置4个施工一级配电箱，根据需要遵循就近的原则，然后由各一级箱接至分配电箱（二级），最后再接至开关箱（三级）到施工用电点位置。
主要用电机具负荷：
序号
设备名称
功率统计
数量
备 注
1
塔吊
35.3*4=141.6KW
4台
TC6012
2
塔吊
32.8*2=65.6KW
2台
TC5610
3
施工电梯
66*4=264KW
8台
SC200/200
4

钢筋加工棚
338KVA+166kw
8套

其中： 对焊机
2台
2*125KVA
电焊机
4台
22*4KVA
切断机
8台
3*8kw
弯曲机
8台
3*8kw
调直机
4台
14.5*4kw
弯箍机
8台
3*8kw
直螺纹车丝机
8台
4.5*8kw
5
电焊机
22*4=88kw
4台
含土建、安装
6
竖向对焊机
25*4=100kw
4台

7
污水泵
4*8=80kw
8台

8
加压水泵
15*2=30kw
2台
50m扬程
9
空压机
15*4=60kw
4台
清基用，不计负荷
10
空压机
75*4=300kw
4台
锚杆用，不计负荷
11
插入式振动器
1.5*8=12kw
8台

12
平板振动器
1.1*4=4.4kw
4台

13
施工照明
64kw

14
木工圆锯
3*8=24kw
8个

15
小型自备砼搅拌站
5.5*4=22kw
4个

16
砂浆搅拌站
5.5*4=22kw
4个

17
打夯机
3*4=12kw
4台

总用电量计算：
动力总容量为：
ΣP1=P1=141.6+65.6+264+166+80+30+12+4.4+24+44+12= 843.6（kw）
电焊机总容量为：
ΣP2=338+188=526（KVA）
ΣP3=0
现场照明为：
ΣP4=64（kW）
参数：功率因素0.7，K1=0.5，K2=0.5，K3=0，K4=1
供电设备总需要容量：
P=1.05～1.10（k1∑P1/Cosφ+k2∑P2+ k3∑P3+ k4∑P4）
P=1.1*（0.5*843.6/0.7+0.5*526+0+1*64））≈1022KVA
故现场需设置≥1022KVA容量的变配电房，即可满足本项目一期工程施工用电需要。
考虑支护施工处于前期独立阶段，且用电量较结构施工总电量要小，故计算总用电容量时不予列入，而以结构施工期总用电量为准。
3.7.9现场总平面布置图
详见后附现场总平面布置图。
3.8施工队伍的选定和管理
按照需要，选择品质优秀、思想素质好、技术水平高、能征善战的施工班组承担本工程施工任务。
施工队伍的选定必须遵循：调查、收集供方资料（资质、履约、信用度、技术水平、素质、实力、以往工程业绩情况等）—评审—各专业部门审核—公司审批的基本程序。
施工队伍的选定确认后，及时签订好相关合同，约定质量、安全、工期、验收、结算、奖惩等事项，明确双方职责、义务与权利，以资共同遵守。
合同签订后报各级备案管理，施工过程中严格执行合同条款。
对于施工队伍的管理，项目部必须结合工程特点制定详细的管理标准（质量、安全、文明施工、消防、健康与环境保护）和相关细则、制度实施，进行全面管控。
加强施工队伍的日常安全技术教育、培训与交底，建立全员考核卡，跟踪其工作动态，及时发现与处置意外事件。
对员工实行着装标准化管理，统一工作制服，佩戴安全帽、工作胸牌卡、工作鞋进入施工现场。
3.9分包施工管理
主体结构、给排水、电气、采暖通风施工不得分包，均由我司组织相关精干专业队伍完成。
土方、抗浮锚杆、预应力拟委托相关专业队伍或公司完成施工。
分包必须满足现行国家及地方法规及总合同要求的前提下进行，严禁以包代管。
严格执行我单位ISO9001质量体系文件中关于《分包方的评价和控制》程序，明确双方义务、责任和权利。严格进行资质审查，确保分包商具有较高的信誉等级和相应专业资质，能够保证工程质量和施工的顺利进行。
工程实施前，明确项目质量、安全、环保等目标和管理制度，要求专业分包商制定切实可行的措施确保各项目标的实现。与分包单位签订文明、安全施工协议，要求分包单位严格按文明、安全施工协议中的有关条款组织现场施工，确保施工过程中安全生产和文明施工。
施工过程中，严格按照ISO9000系列标准化作业程序进行质量控制，并指派专人负责检查、监督分包商的工程质量，同时加强与分包商的联系，确保信息往来渠道畅通，及时协调、解决分包商的实际困难。
对分包商进场人员进行统一管理，与管片公安机关进行联系，核查施工人员的有效证件，保证现场治安状况。
定期召开工程例会，向分包单位传达业主和监理单位的指示，并对工期和质量作进一步安排。同时听取分包单位的意见，对施工现场就进度、工期、
