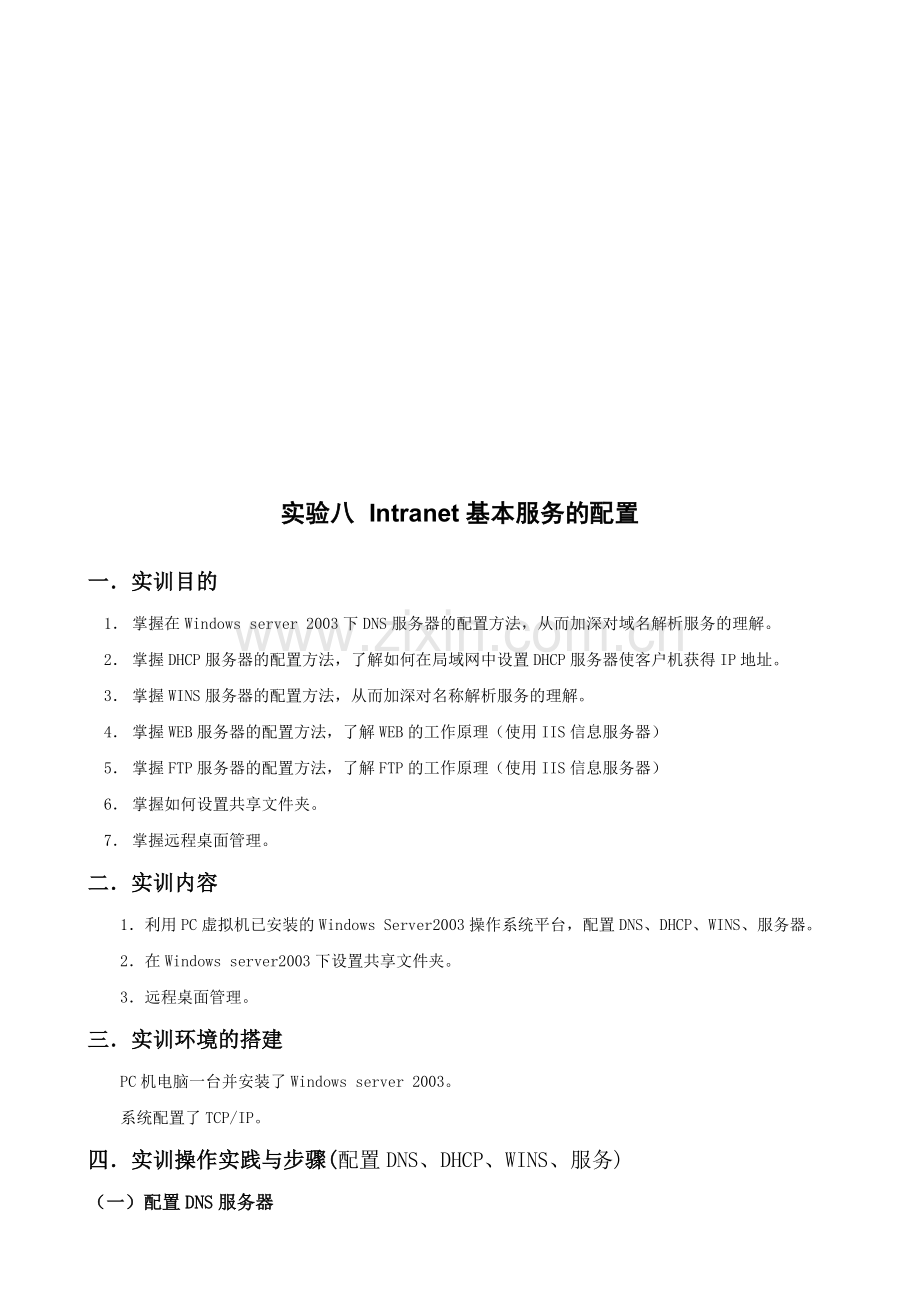

实验八  Intranet基本服务的配置
一．实训目的
1． 掌握在Windows server 2003下DNS服务器的配置方法，从而加深对域名解析服务的理解。
2． 掌握DHCP服务器的配置方法，了解如何在局域网中设置DHCP服务器使客户机获得IP地址。
3． 掌握WINS服务器的配置方法，从而加深对名称解析服务的理解。
4． 掌握WEB服务器的配置方法，了解WEB的工作原理（使用IIS信息服务器）
5． 掌握FTP服务器的配置方法，了解FTP的工作原理（使用IIS信息服务器）
6． 掌握如何设置共享文件夹。
7． 掌握远程桌面管理。
二．实训内容
  1．利用PC虚拟机已安装的Windows Server2003操作系统平台，配置DNS、DHCP、WINS、服务器。
  2．在Windows server2003下设置共享文件夹。
  3．远程桌面管理。
三．实训环境的搭建
　　PC机电脑一台并安装了Windows server 2003。
　　系统配置了TCP/IP。
四．实训操作实践与步骤(配置DNS、DHCP、WINS、服务)
（一）配置DNS服务器

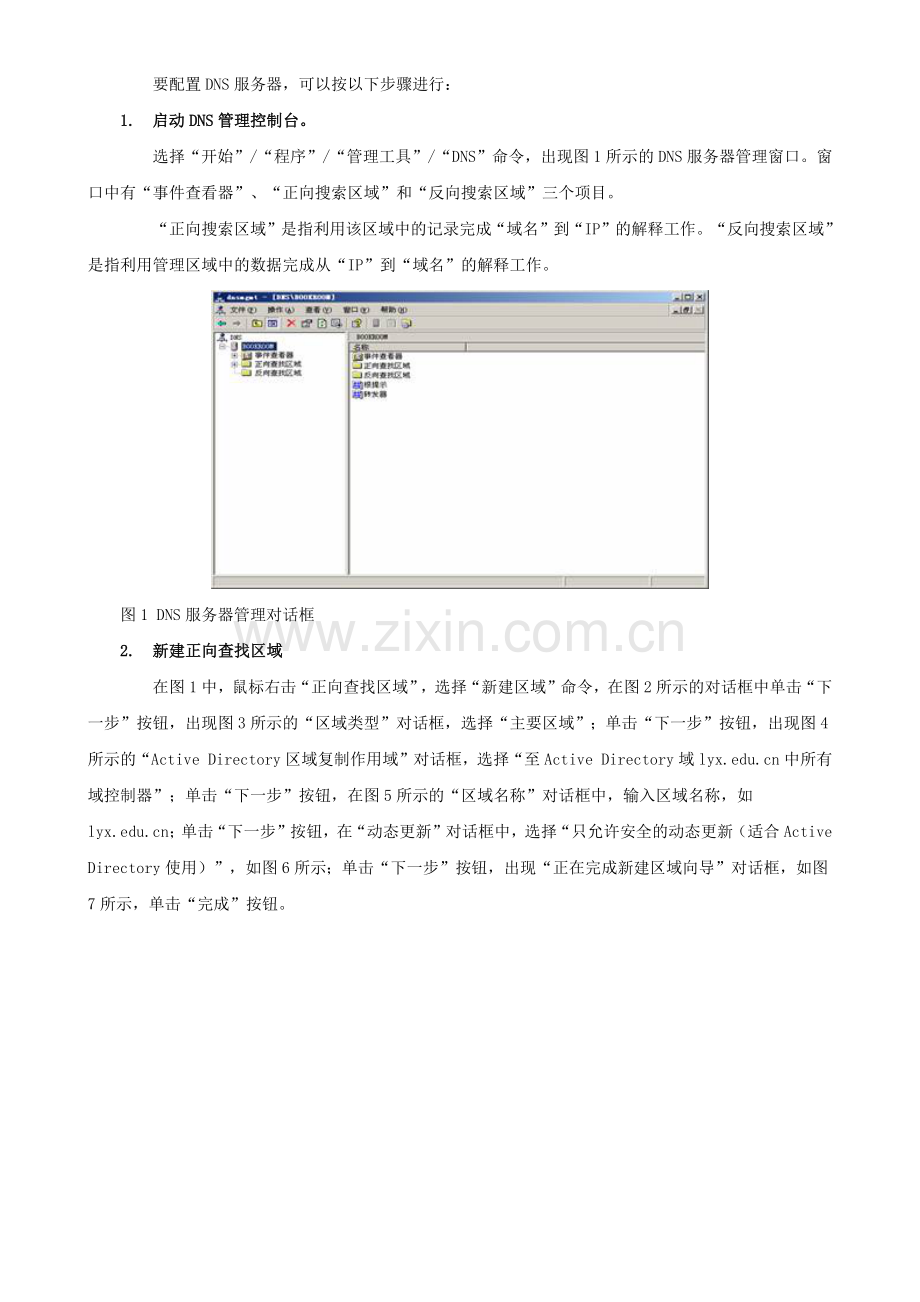

    要配置DNS服务器，可以按以下步骤进行：
1. 启动DNS管理控制台。
    选择“开始”/“程序”/“管理工具”/“DNS”命令，出现图1所示的DNS服务器管理窗口。窗口中有“事件查看器”、“正向搜索区域”和“反向搜索区域”三个项目。
    “正向搜索区域”是指利用该区域中的记录完成“域名”到“IP”的解释工作。“反向搜索区域”是指利用管理区域中的数据完成从“IP”到“域名”的解释工作。

  图1 DNS服务器管理对话框
2. 新建正向查找区域
    在图1中，鼠标右击“正向查找区域”，选择“新建区域”命令，在图2所示的对话框中单击“下一步”按钮，出现图3所示的“区域类型”对话框，选择“主要区域”；单击“下一步”按钮，出现图4所示的“Active Directory区域复制作用域”对话框，选择“至Active Directory域中所有域控制器”；单击“下一步”按钮，在图5所示的“区域名称”对话框中，输入区域名称，如；单击“下一步”按钮，在“动态更新”对话框中，选择“只允许安全的动态更新（适合Active Directory使用）”，如图6所示；单击“下一步”按钮，出现“正在完成新建区域向导”对话框，如图7所示，单击“完成”按钮。

  图2 “新建区域向导”对话框

  图3 “区域类型”对话框

  图4 “Active Directory区域复制作用域”

  图5 “区域名称”对话框
、
  图6 “动态更新”对话框

  图7 “正在完成新建区域向导”对话框
3. 在新建的正向查找区域上新建主机：
    新建正向查找区域完成后，就可以在新建的正向查找区域上新建主机了。方法是：在新建的正向查找区域处鼠标右击，选择“新建主机（A）”命令，出现图8所示的“新建主机”对话框，在“名称栏”中输入主机名称，如www，“IP地址栏中填写DNS服务器的地址，单击“添加主机”按钮，即可成功创建主机记录。

 图8 “新建主机”对话框
4. 新建反向查找区域
    在图1中用鼠标右击“反向查找区域”，选择“新建区域”命令，按照提示，单击“下一步”按钮，依次出现“区域类型”、“Active Directory区域复制作用域”对话框；单击“下一步”按钮，在“反向查找区域名称”对话框中输入网络ID或区域名称，如图9所示；单击“下一步”按钮，在“动态更新”对话框中选择“只允许安全的动态更新（适合Active Directory使用）”后，单击“下一步”按钮，在“正在完成新建作用域”对话框中单击“完成”按钮。

图9“反向查找区域名称”对话框
     在新建的反向查找区域上新建指针：
    在新建的反向查找区域上新建指针（PTR）的方法是：用鼠标右击新建的反向查找区域，选择“新建指针（PTR）”命令，在“新建资源记录”对话框中，输入主机IP号以及主机名，如图10所示，单击“确定”按钮。

图10 “新建资源记录”对话框
5. 测试

图11 测试DNS服务
6. 设置转发器
  如果要查询的域在本地DNS服务器上没有记录，就要将查询信息转交给上级的DNS服务器进行解析，上级DNS服务器的地址一般指宽带接入运营商提供的DNS服务器地址。
  用下面的例子来演示一下。
  在没有设置上级DNS服务器的地址时，如果要查询m，就会返回无法解析的信息，如图12所示。因此，需要设置转发器，设置转发器的方法是：在图1所示的DNS服务器管理窗口中双击本计算机名（如bookroom），双击右窗格中的“转发器”，打开图13所示的对话框，在“转发器IP地址列表”栏中输入上级DNS服务器地址（由网络运营商提供，如61.128.128.66）后，单击“添加”按钮，单击“应用”即可。

 图12测试失败信息窗口

图13 设置DNS转发器
  DNS转发器设置完成后，重新查询号m，就可返回成功的解析信息，如图14所示。

  图14测试成功信息窗口
（二）配置DHCP服务器
  DHCP指的是由服务器控制一段IP地址范围，客户机可以自动获得服务器分配的IP地址和子网掩码。首先，DHCP服务器已经安装了Windows 2003 Server系统；其次，该计算机需要安装TCP/IP协议，并为其设置静态IP地址、子网掩码、默认网关等内容。默认情况下，DHCP作为Windows 2003 Server的一个服务组件不会被系统自动安装，必须将它添加进来。
1. DHCP服务的安装
  单击“开始”/“设置”/“控制面板”/“添加或删除程序”/“添加/删除Windows组件”，打开“Windows组件”对话框，如图15所示。

  图15 “Windows组件向导”对话框
  选择“组件”列表框中的“网络服务”，单击“详细信息”按钮，出现图16所示的对话框，选择“动态主机配置协议（DHCP）”，单击“确定”按钮，进行组件的安装，单击“完成”按钮。

  图16 “网络服务”对话框
  在“开始”/“程序”/“管理工具”下就会出现DHCP一项，说明DHCP服务安装成功。
2. DHCP服务器的授权
  出于对网络安全管理的考虑，并不是在Windows 2003 Server中安装了DHCP功能后就能直接使用，还必须进行授权操作，未经授权操作的服务器无法提供DHCP服务。对DHCP服务器授权操作的过程如下：
  选择“开始”/“程序”/“管理工具”/“DHCP”命令，打开DHCP控制台窗口，如图17所示。

  图17 DHCP控制台窗口
  在控制台窗口中，用鼠标右击选中服务器名，选择“授权”命令，如果再右击选中服务名时，“授权”命令已经变成了“撤消授权”，则表示对DHCP服务器授权成功，如图18所示。也就是说，这台被授权的DHCP服务器就有分配IP的权利了。

  图18 授权成功
3. DHCP服务器的配置与管理
  当DHCP服务器被授权后，还需要对其设置IP地址范围。通过给DHCP服务器设置IP地址范围后，当DHCP客户机在向DHCP服务器申请IP地址时，DHCP服务器就会从所设置的IP地址范围中选择一个还没有被使用的IP地址进行动态分配。
  具体操作步骤如下：
  在图18中选中DHCP服务器名，在服务器名上鼠标右击，选择“新建作用域”，启动新建作用域向导，如图19所示。

  图19 启动新建作用域向导
  单击“下一步”按钮，在“作用域名”对话框中指定新建作用域的名称和描述，如图20所示。

  图20“作用域名”对话框
  单击“下一步”按钮，准备添加IP地址，如图21所示。根据自己网络的实际情况，对各项进行设置。设置子网掩码时，可以使用“长度”（二进制位数）和“子网掩码”（十进制）两种方式中的任何一种，当其中一个设置值变化时，另一个自动匹配。

  图21 “IP地址范围”对话框
  单击“下一步”按钮，如图22所示，输入需要排除的IP地址范围。由于校园网络中有很多网络设备需要指定静态IP地址（即固定的IP地址），如服务器、交换机、路由等，此时必须把这些已经分配的IP地址从DHCP服务器的IP地址范围中排除，否则会引起IP地址的冲突，导致网络故障。

  图22 “添加排除”对话框
  单击“下一步”按钮，在出现的“租约期限”界面中可以设置IP地址租期的时间值，如图23所示。一般情况下，如果校园网络中的IP地址比较紧张的时候，可以把租期设置短一些，而IP地址比较宽松时，可以把租期设置长一些。

  图23 “租约期限”对话框
  单击“下一步”按钮，出现“配置DHCP选项”界面，如图24所示。如果选择“是，我想现在配置这些选项”，此时可以对默认网关、DNS服务器、WINS服务器地址等内容进行设置；如果选择“否，我想稍后配置这些选项”，可以在需要这些功能时再进行配置。此处，我们选择前者。

  图24 “配置DHCP选项”对话框
  单击“下一步”按钮，在“IP地址栏”中配置默认网关，单击“添加”按钮，如图25所示。此时，常常输入网络中路由器的IP地址（即默认网关的IP地址）或是NAT服务器（网络地址转换服务器）的IP地址。这样，客户机从DHCP服务器那里得到的IP信息中就包含了默认网关的设定了，从而可以接入Internet。

  图25 “路由器（默认网关）”对话框
  单击“下一步”按钮，在“域名和DNS服务器”对话框中，设置客户端计算机用来进行DNS名称解析时使用的父域以及DNS服务器的名称和IP地址，然后单击“添加”按钮进行确认。添加完各地址后，单击“解析”按钮，自动解析到主机的IP地址，并填入IP地址框中，如图26所示。

  图26 “域名称和DNS服务器”对话框
  单击“下一步”按钮，在出现的“WINS服务器”对话框中进行WINS服务器的相关设置，如图27所示。设置完成后，单击“解析”按钮。

  图27 “WINS服务器”对话框
  单击“下一步”按钮，出现如图28所示的“激活作用域向导”界面，选择“是，我想现在激活此作用域”。

  图28 “激活作用域”对话框
  单击“下一步”按钮，如图29所示，单击“完成”按钮，设置结束。

  图29 “正在完成新建作用域向导”对话框
  用户可以在DHCP管理器中看到刚刚建好的作用域，展开作用域，选中地址池，即可查看地址分配情况，如图30所示。

  图30 查看新建作用域窗口
（三）配置WINS服务器
  WINS，全称为Windows Internet 名称服务服务器，是指将 IP 地址动态地映射到计算机名称（NetBIOS 名称）。这允许用户通过计算机名而不是通过 IP 地址来访问资源。如果希望该计算机跟踪网络中其他计算机的名称和 IP 地址，那么请将该计算机配置为WINS服务器。
1. WINS服务器的安装
  选择“开始”/“设置”/“控制面板”/“添加或删除程序”命令，选择“添加/删除Windows组件”，在“Windows组件”对话框中选择“网络服务”，单击“详细信息”按钮，在图31所示的“网络服务”对话框中，选择“Windows Internet名称服务（WINS）”，单击“确定”按钮。根据提示信息插入Windows Server 2003操作系统光盘或指定文件存放位置，进行组件的安装，单击“完成”按钮。
  在“开始”/“程序”/“管理工具”下就会出现WINS一项，说明WINS服务安装成功。

  图31 “网络服务”对话框
2. 配置WINS服务器
  选择“开始”/“程序”/“管理工具”/“WINS”命令，出现图32所示的“WINS”对话框。
  鼠标右击“活动注册”，选择“新建表态映射”命令，在图33 所示的“新建静态映射”对话框中，输入计算机名、NetBIOS作用域、类型及IP地址。
  在DOS窗口中，输入ping ICBCOA-4A5AB261命令，就可看到解析信息。如图34所示。

  图32 “WINS”对话框

  图33 “新建静态映射”对话框

  图34 测试信息
（四）IIS信息服务配置
IIS 是 Internet 信息服务（ Internet Infomation Server ）的缩写。主要包括 WWW 服务器、 FTP 服务器等。它使得在 Intranet （局域网）或 Internet （因特网）上发布信息成了一件很容易的事。
1. WEB服务器的配置
(1) 打开 IIS 管理器：选“开始菜单→程序→管理工具→ Internet 信息服务”。如下图：

图 35　IIS管理界面
(2) 设置“默认 Web 站点”项：
“默认 Web 站点”一般用于对应向所有人开放的 WWW 站点，比如设定默认网站为“ ”，本网中的任何用户都可以无限制地通过浏览器来查看它。
①打开“默认 Web 站点”的属性设置窗口：选“默认 Web 站点→右键→属性”即可。
②设置“ Web 站点”：“ IP 地址”一栏选“ 192.168.0.48 ”；“ TPC 端口”维持原来的“ 80 ”不变。如下图：

图 36　Web网站IP设置
③设置“主目录”：在“本地路径”通过“浏览”按钮来选择你的网页文件所在的目录，本文是“ D:\Myweb ”。如下图：

图 37　Web网站主目录设置
④　设置“文档”：确保“启用默认文档”一项已选中，再增加需要的默认文档名并相应调整搜索顺序即可。此项作用是，当在浏览器中只输入域名（或 IP 地址）后，系统会自动在“主目录”中按“次序”（由上到下）寻找列表中指定的文件名，如能找到第一个则调用第一个；否则再寻找并调用第二个、第三个……如果“主目录”中没有此列表中的任何一个文件名存在，则显示找不到文件的出错信息。如下图：

图 38　Web网站默认文档设置

⑤其它项目均可不用修改，直接按“确定”即可，这时会出现一些“继承覆盖”等对话框，一般选“全选”之后再“确定”即最终完成“默认 Web 站点”的属性设置。如下图：

图 39　网站继承属性
⑥如果需要，可再增加虚拟目录：比如，有“ ”之类的地址，“ news ”可以是“主目录”的下一级目录（姑且称之为“实际目录”），也可以在其它任何目录下，也即所谓的“虚拟目录”。要在“默认 Web 站点”下建立虚拟目录，选“默认 Web 站点→右键→新建→虚拟目录”，然后在“别名”处输入“ news ”，在“目录”处选择它的实际路径即可（比如“ C:\Newweb ”）。
建好后如下图所示：

图 40　虚拟目录设置
⑦ 打开DNS控制台，添加主机m与IP地址：192.168.0.48之间的映射。
⑧“ ”的测试
在服务器或任何一台工作站上打开浏览器，在地址栏输入“ ”再回车，如果设置正确，应就可以直接调出你需要的页面。
2. FTP服务器配置
(1) 打开 IIS 管理器：选“开始菜单→程序→管理工具→ Internet 信息服务”。
，选中默认FTP站点，右击，选中属性，进行服务器IP地址、端口、主目录等的设置
出现下图，在默认FTP站点项目中右击－>属性
图 42
图 41

图 44　设置FTP存放文件的主目录
图 43　设置FTP站点的IP地址及端口号

(2) 打开DNS控制台，添加主机与IP地址：192.168.0.48之间的映射。
(3) 测试：在浏览器地址栏中输入，，可以打开FTPTP服务器，进行文件的传输。

（五）共享文件夹
  为了创建共享文件夹，操作者必须具有相应的权利。在工作组模式中，必须是该共享文件夹所在计算机上的Administrators组或Power Users组的成员才能创建共享。在域模式中，必须是Administrators组或Server Operators组的成员才能创建共享。
  设置共享文件夹的操作如下：
1. 以系统管理员的身份登录，选择“开始”/“程序”/“附件”/“Windows资源管理器”命令，打开“Windows资源管理器”，选中要共享的文件夹所在的盘符，右击鼠标，在弹出的快捷菜单中选择“属性”命令，查看磁盘的文件系统类型，如图35所示。在图中显示E盘文件系统为NTFS。

  图35E盘文件系统
2. 选中要共享的文件夹，如选择了E盘的mp3文件夹，在文件夹名处右击鼠标，选择“共享和安全”命令，在打开的“属性”对话框中选择“共享”选项卡，选择“共享此文件夹”选项，如图36所示。
  在“共享名”栏中输入该文件夹的共享名，共享名将显示给所有从网上邻居访问该文件夹的用户，默认的共享名和文件夹名一样。
  在“用户数限制”栏中默认的是“允许最多用户”，即不限制对该文件夹访问的用户数；如果选择“允许的用户数量”，则可以设置用户数值来限制同时访问该文件夹的用户数。

  图36 “共享”选项卡
3. 在图36中单击“权限”按钮，打开文件夹的“共享权限”对话框，如图37所示。如果不想将该文件夹被所有的用户共享，为了安全起见，可地“名称”列表框中选择“Everyone”组，单击“删除”按钮，即将“Everyone”的授权删除。

  图37“共享权限”对话框
4. 在图37中，单击“添加”按钮，打开“选择用户或组”对话框，在列表中选择要赋予权限的用户组，此处选择group组，再单击“添加”按钮，如图38所示。

  图38 “选择用户、计算机或组”对话框
5. 单击“确定”按钮，回到“共享权限”对话框，并设置好共享权限。在此，将group组设置为对mp3文件夹的“完全控制”权限，如图39所示。

  图39“共享权限”对话框
6. 逐个单击“确定”按钮，重新回到“Windows资源管理器”，如图40所示，这时被共享的文件夹的图标下会出现一个手形标志，说明该文件夹已被共享。

  图40被共享的文件夹下有一个手形标志
（六）远程桌面管理
1. 管理远程桌面的服务器端设置
  Windows Server 2003中已经集成了终端服务器的基本组件，因此不需要安装额外的软件就可以实现Windows Server 2003管理远程桌面，只需要简单地操作就可以将这一功能开启。具体的操作步骤如下：
(1) 右击桌面上的“我的电脑”，选择“属性”命令，在出现的“系统属性”对话框中选择“远程”选项卡，如图41所示。

  图41“系统属性”对话框
(2) 在“系统属性”对话框中选中“启用这台计算机上的远程桌面”复选框，单击“选择远程用户”按钮，出现图42所示的对话框。单击“添加”按钮，在“选择用户或组”对话框中选择允许远程连接该计算机的用户，如图43所示。

  图42“远程桌面用户”对话框

  图43“选择用户或组”对话框
2. 从终端远程连接服务器
  　在Windows Server 2003/XP计算机上选择“开始”/“程序”/“附件”/“通信”/“远程桌面连接”命令，出现图44所示的“远程桌面连接”对话框，输入远程服务器的名称或IP地址。单击“连接”按钮，出现图45所示的对话框，输入帐户用户名和密码，单击“确定”按钮即可登录到远程服务器。
 　 Windows Server 2003和Windows XP以外的操作系统需要安装msrdpcli.msi才能进行远程桌面连接。

  图44“远程桌面连接”对话框

  图45 登录远程服务器
3. 中断连接与终断连接
 　　停止远程桌面连接有两种方式：中断和终断。
  （1）中断连接
  直接关闭远程连接窗口就可中断连接，但是并没有将该连接结束，这个连接中正在运行的程序还将继续运行，没有存储的内容也不会丢失，仅仅是将窗口关闭，再次连接并进入该窗口后可以继续原有的工作。
  （2）终断连接
  如果要终断连接，即真正地将远程连接完全结束，可以选择终端窗口中“开始”/“注销”命令即可。如图46所示。

  图46 终端窗口

《Internet网络与WWW技术》实验评价项目表
实验六 Intranet基本服务的配置
组号： _________姓名：_________
评价项目
分数（满分10分）
得分
DNS服务器是否配置正确
正确
2

不正确
0
DHCP服务器是否配置正确
正确
1

不正确
0
WINS服务器是否配置正确
正确
1

不正确
0
WWW服务器是否配置正确
正确
2

不正确
0
FTP服务器是否配置正确
正确
1

不正确
0
共享文件夹设置是否正确
正确
1

不正确
0
远程桌面管理
正确
1

不正确
0
实验中表现的协作性、创新性
0～1

实验课课堂纪律
0～1

合计
