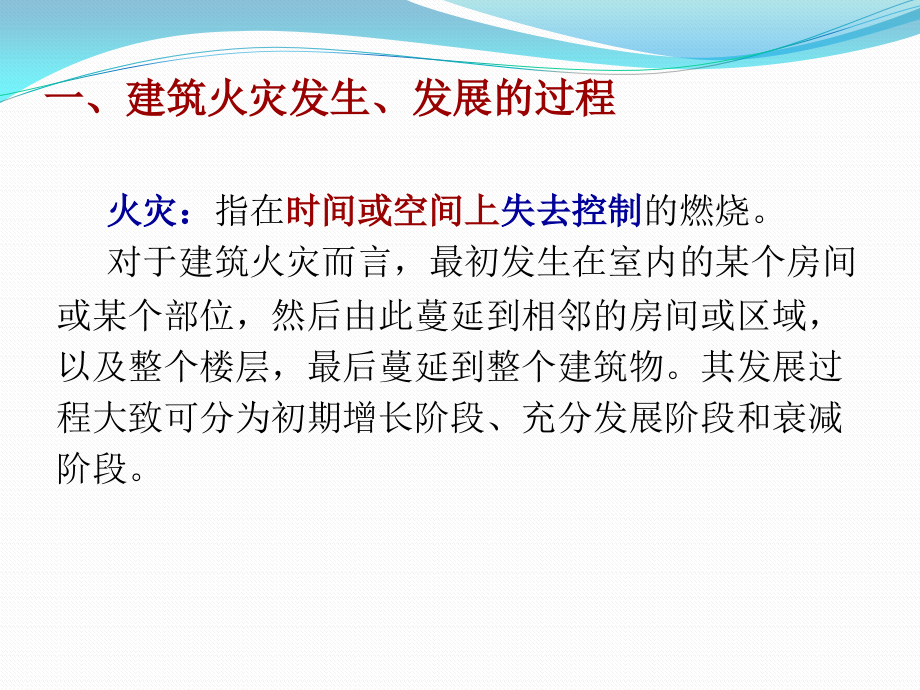

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,第,1,章,概述,1.,火灾发生、发展过程,-,三个阶段,2.,消防设施在建筑火灾防控中的作用,建筑火灾消防过程,消防设施在火灾不同发展阶段的作用,主要内容包括：,1.1,消防设施在建筑火灾防控中的作用,火灾：,指在,时间或空间上,失去控制,的燃烧。,对于建筑火灾而言，最初发生在室内的某个房间或某个部位，然后由此蔓延到相邻的房间或区域，以及整个楼层，最后蔓延到整个建筑物。其发展过程大致可分为初期增长阶段、充分发展阶段和衰减阶段。,一、建筑火灾发生、发展的过程,初期增长阶段,充分发展阶段,衰减阶段,建筑室内火灾温度曲线：,发展过程是随时间的推移而变化的，具有不确定性。,火灾发展过程大致可分为三个阶段：,（,1,）初期增长阶段,室内火灾发生后，最初只局限于着火点处的可燃物燃烧。局部燃烧形成后，可能会出现以下,3,种情况：,一是,以最初着火的可燃物燃尽而终止；,二是,因通风不足，火灾可能自行熄灭，或受到较弱供养条件的支持，以缓慢的速度维持燃烧；,三是,有足够的可燃物，且有良好的通风条件，火灾迅速发展至整个房间。,初期增长阶段：,这一阶段着火点,局部温度较高,，燃烧的面积,不大,，室内各点的,温度不平衡,。由于可燃物性能、分布和通风、散热等条件的影响，,燃烧的,发展大,多比较缓慢,，有可能形成火灾，也有可能中途自行熄灭，,燃烧发展不稳定,。火灾初起阶段,持续时间的长短不定。,（,2,）充分发展阶段,在建筑室内火灾持续,燃烧一定时间后,-,燃烧,范围,不断,扩大,-,温度,升高,，室内的可燃物,-,不断,分解,放出可燃气体,-,达到,400600,时,-,产生轰燃,。通常，,轰燃,标志着室内火灾进入充分发展阶段,-,全面燃烧,，,-,室温,急剧上升,-,温度可达到,800 1000,。,-,火焰和高温烟气,-,在火风压的作用下，,-,迅速向,水平方向蔓延,扩散,-,同时由于,烟囱效应,-,火势会通过,竖向管井、共享空间,等向上蔓延。,在火灾全面发展阶段的,后期,，随着室内可燃物数量的,减少,-,火灾,燃烧速度减慢,-,燃烧,强度,减弱,-,温度逐渐下降,-,当降到其最大值的,80%,时,-,火灾进入熄灭阶段,-,温度下降显著,-,直到室内外温度达到平衡为止，火灾完全熄灭。,（,3,）衰减阶段,二、消防设施在建筑火灾防控中的作用,在“,以人为本，生命第一,”的今天，建筑物内设置消防系统,第一任务,就是,保障人生安全,，这是消防系统设计,最基本的理念,。从这一基本理念出发，就会得出这样的结论：,尽早,发现火灾、,及时,报警、,启动,有关消防设施，引导人员,疏散,；,启动,相应的自动灭火设施；启动防火,分隔,设施，,防止,火灾蔓延。,火灾预警：,火灾不一定发生，,最高,阶段。,疏散：,疏散指有组织的、按预定方案撤离危险场所的行为。否则叫逃生。,疏散阶段,建筑火灾消防过程示意图：,火灾发展过程,随着时间推移而变化。,（,1,）火灾的早期探测和人员疏散,烟感,应急广播,+,应急照明,+,疏散指示,+,防排烟,=,必要保障条件,消防设施在火灾不同发展阶段的作用,阴燃,-,明火,-,温度升高,-,自动启动设置在建筑物中的,自动喷水灭火系统,等进行扑救。,（,3,）有效阻止火势蔓延,当火灾发展到,充分燃烧阶段,-,开始蔓延,-,按预设逻辑控制,防火分隔系统，以阻止火灾向其他区域蔓延。,防火卷帘,防火门,水幕系统,（,2,）初期火灾的扑救,综上，设计人员应首先根据,保护对象的特点,确定消防安全,目标,，系统设计的各个环节必须紧紧围绕设定的消防安全目标进行；同时设计人员应,了解,火灾不同阶段的火灾特征，,清楚,各消防系统（设施）的消防功能，并掌握火灾自动报警系统和其他消防系统在火灾时的,关联关系,，以保证各系统在火灾发生时，各建筑消防系统（设施）能按照设计要求,协同、有效地动作,，从而,确保,实现设定的消防安全目标,。,1.2,建筑分类及相关区域的划,分,一、建筑分类,二、高层建筑的特点,三、,相关区域的划,分,根据其建筑高度和层数可分为,单,、,多层,民用建筑和,高层,民用建筑。,高层建筑定义：,建筑高度大于,27m,的住宅建筑和建筑高度大于,24m,的非单层厂房、仓库和其他民用建筑,。,高层民用建筑,根据其建筑高度、使用功能和楼层的建筑面积可分为一类和二类。,一、建筑分类,建规,5.1,建筑面积大,高度高,有地下层,竖井多,功能复杂,二、高层建筑的特点,（,1,）高层建筑的,结构,特点,（,2,）高层建筑的电气设备特点,用电设备种类多,用电量大，负荷密度高,用电可靠性要求高,电气线路多,电气用房多,自动化程度高,火势凶猛且蔓延极快,疏散十分困难,扑救困难大,（,3,）高层建筑,的火灾特点,三、,相关区域的划,分,1,、防火分区和防烟分区,（,1,）防火分区,作用：合理划分防火分区，在发生火灾时，可将火势控制在着火层或着火层的某一部位范围内，以防止火势蔓延扩大，有利于消防扑救，减少火灾损失。,防火分区指在建筑物内部采用具有,耐火能力,防火墙、防火门、防火卷帘,等,分隔。,高规,规定：不同耐火等级建筑的允许建筑高度或层数、防火分区最大允许建筑面积,（,2,）防烟分区,作用：合理划分防烟分区，防止,烟气的流动和,扩散，,为扑救工作创造条件，,以满足人员安全疏散和消防工作的需要，以免造成不应有的伤亡事故。,防烟分区可,采用,挡烟垂壁、隔墙,或从顶棚下突出不小于,0.5m,的梁,划分,。,规定：,a.,设置排烟设施的走道、净高不超过,6m,的房间，应采用挡烟垂壁、隔墙或从顶棚下突出不小于,0.5m,的梁划分防烟分区；,b.,每个防烟分区的建筑面积不宜超过,500m,2,，且防烟分区不应跨越防火分区。人防工程中，每个防烟分区的面积不应大于,400m,2,，但是当顶棚（或顶板）高度在,6m,以上时，可不受此限制；,c.,有特殊用途的场所，如防烟楼梯间、避难层（间）、地下室、消防电梯等，应单独划分防烟分区；,d.,防烟分区一般不跨越楼层，但如果一层面积过小，允许一个以上楼层为一个防烟分区，但不宜超过三层；,e.,不设排烟设施的房间（包括地下室）和走道不划分防烟分区；,f.,走道和房间（包括地下室）按规定都设排烟设施时，可根据具体情况分设或合设排烟设施，并按分设或合设情况划分防烟分区；,g.,防烟分区根据建筑物种类及要求的不同，可按用途、面积、楼层来划分。,2,、报警区域和探测区域,(1),报警区域及其划分,定义：将火灾自动报警系统的警戒范围按防火分区或楼层划分的单元 。,一个报警区域由一个或同层几个相邻防火分区组成。,报警区域的划分主要是为了迅速确定报警及火灾发生部位。在火灾自动报警系统设计中，首先就是要正确的划分报警区域，确定相应的报警系统，才能使报警系统及时、准确地报出火灾发生的具体部位，就近采取措施，扑灭火灾。,报警区域的划分应符合下列规定：,报警区域应根据防火分区或楼层划分；可将一个防火分区或一个楼层划分为一个报警区域，也可将发生火灾时,需要同时联动,消防设备的相邻几个防火分区或楼层划分为一个报警区域。,列车的报警区域应按车厢划分，每节车厢应划分为一个报警区域。,(2),探测,区域及其划分,探测区域是将报警区域按探测火灾的部位划分的单元。,探测区域可以是一只探测器所保护的区域，也可以是几只探测器共同保护的区域。但一个探测区域在火灾报警控制器上只能占有一个报警部位号。,规定：,探测区域应按独立房（套）间划分。,一个探测区域的面积不宜超过,500m,2,。从主要出入口能看清其内部，且面积不超过,1000m,2,房间，也可划为一个探测区域。,应单独划分探测区域的场所：,a.,敞开或封闭楼梯间、防烟楼梯间、属于疏散直接相关场所。,b.,防烟楼梯间前室、消防电梯前室、消防电梯与防烟楼梯间合用的前室走道、坡道。,c.,防烟楼梯间、属于疏散直接相关场所。,d.,建筑物闷顶、夹层。,第,2,章 火灾自动报警系统,火灾自动报警系统定义：,是以实现探测火灾早期特征、发出火灾报警信号，为人员疏散、防止火灾蔓延和启动自动灭火设备提供控制与指示的消防系统。,火灾自动报警系统是火灾探测报警与消防联动控制系统的简称。,一、火灾自动报警系统组成,2.1,概 述,火灾自动报警系统包括四个子系统：,火灾探测报警系统,消防联动控制系统,可燃气体探测报警系统,电气火灾监控系统组成,火灾自动报警系统是火灾探测报警与消防联动控制系统的简称。,由,火灾探测器、手动火灾报警按钮、,火灾,声,光警报器、火灾报警控制器等组成。,1.,火灾自动报警系,统,组成,触发器件是在火灾自动报警系统中,自动或手动,产生火灾报警信号的器件，,火灾探测器,是自动触发器件，,手动报警按钮,等是手动发送信号，通报火警的触发器件。,在火灾自动报警系统设计时，自动和手动两种触发装置,应同时,按照规范要求,设置,。,（,1,）,火灾探测器、手动火灾报警按钮（,触发器件）,在火灾自动报警系统中，火灾,报警控制器,用于,接收、显示,和,传递,火灾报警信号，并能,发出,控制,信号和具有其它辅助功能的,控制指示设备,。,火灾报警控制器,功能的多少,反映,出火灾自动报警系统的技术构成、可靠性、稳定性和性价比等因素，是,评价,火灾自动报警系统先进性的一项重要指标。,（,2,）火灾报警控制器,火灾报警控制器是火灾报警系统中的核心组成部分。火灾报警控制器向火灾探测器提供稳定的工作电源，监视探测器及系统自身的工作状态，接收、转换、处理火灾探测器输出的报警信号，发出声光报警；指示、存储报警的具体部位及时间；执行相应控制等诸多任务。,火灾警报装置在火灾自动报警系统中用以,发出区别于环境声、光火灾警报信号,的装置。,它以声、光和音响等方式向报警区域发出火灾警报信号，以警示人们迅速采取安全疏散、灭火救灾措施。,（,3,）火灾警报装置,二,.,火灾自动报警系统的工作原理,火灾发生时，,探测器,（或,手动火灾报警按钮,）将探测到的,火灾特征参数,转变为,电信号,，经数据处理后，将信息,传输,至火灾报警控制器（或直接由火灾探测器做出火灾报警判断，将报警信息传输至火灾报警控制器）。,火灾报警控制器,在,接收,到报警信息后，经确认,判断,，,显示报警,的部位，,记录,报警时间。同时，,联动控制消防系统,，消防设施动作的,反馈信号,传输至消防控制室显示。,火灾探测报警系统工作原理框图,2.2,火灾探测器,1.,火灾探测器的构造,通常由敏感元件、电路、固定部件和外壳等四部分组成,.,2.2.1,探测器结构、分类、型号,(1),敏感元件,敏感元件的作用是将火灾燃烧的特征物理量转换成电信号。它是火灾探测器的核心部件。可以对烟雾、温度、辐射光和气体浓度等进行响应。,(2),相关电路,相关电路的作用是对敏感元件转换所得的电信号进行放大并处理成火灾报警控制器所需的信号。通常由转换电路、保护电路、抗干扰电路、指示电路和接口电路等组成。,(3),固定部件和外壳,用于固定探测器，将传感元件、电路印刷板、接插件、确认灯和紧固件等部件有机地连成一体，保证一定的机械强度，达到规定的电气性能，以防止其所处环境如烟雾、气流、光源、灰尘、高频电磁波等干扰和机械力的破坏。,（,1,）按结构形式分类,2.,火灾探测器的分类,点型、线型,线型,火灾探测器,，,是对探测区域内某一连续线路周围的烟参数敏感响应的火灾探测器,.,点型,火灾探测器,，,是对探测区域内某一点周围的烟参数敏感响应的火灾探测器,.,感温、感烟、感光、气体、复合等,（,2,）按探测火灾特征参数 分类,（,3,）按使用环境条件分类,（,4,）根据其是否有复位功能分类,可复位火灾探测器、不可复位火灾探测器,.,陆用型、船用型、耐酸型、耐碱型、防爆型,.,（,5,）根据其是否可拆卸性分类,可拆式、不可拆式火灾探测器,.,J T ,J(,警,),消防产品中的分类代号（火灾报警设备）,T(,探,),火灾探测器代号,火灾探测器分类号,Y,感烟火灾探测器,G,感光火灾探测器,W,感温火灾探测器,Q,可燃气体探测器,F,复合式火灾探测器,3.,型号,B,(,爆,),防爆型,C,（船）,船用型,非防爆型或非船用型可以省略无须注明,传感器特征表示法,LZ,离子,YW,感烟、感温,GD,光电,MC,膜盒差温,GW,感光感温,MD,膜盒定温,YW,HS,红外光束感烟感温,应用范围特征代号,主参数,灵敏度级别表示,J T ,2.2.2,典型火灾探测器的工作原理,（一）感烟探测器,常用,的感烟探测器,它响应速度快、能及早地发现火情，有利于火灾的早期扑救，是建筑工程中使用,最广泛、使用量最大的一种火灾探测器。,感烟探测器对,火灾前期及早期报警,很有效。,1.,离子感烟探测器（单、双源室）,它是根据烟粒子粘附电离离子，使电离电流变化这一原理设计的。,工程中使用的，含镅（,Am)241,放射源（放射,射线）电离室。,电路原理图：,由,内、外电离室,及信号放大、开关转换、故障自动监测、火灾模拟检查、确认灯等回路组成,.,工程中使用的，是由两个内含镅（,Am)241,放射源（放射,射线）串联的电离室，内电离室（即补偿室,),是密闭的，烟不易进入；外电离室,(,即检 测室）是开口的，烟能够顺利进入。在串联两个电离室的两端接入,24V,直流电源。,当烟离子进入电离室后，粘附在导电离子上，使离子质量大大增加，从而使离子运动速度大大降低。烟雾将使电离室的离子电流减小，这个电流变化转换成电压降而被测量到，由电子电路测定。离子电流的变化和进入电离室的烟雾浓度有关，烟雾浓度越大，烟离子粘附作用越强，离子电流减少就越多。这样使外电离室两端电压发生变化，中央电极取出其电压变化量,V,，使信号放大回路动作，放大后的信号去触发开关回路。在向报警器输出报警信号的同时也点亮确认灯。开关电路一旦工作就自保持。,工作原理：,故障自动监测回路：,探测器与探测器之间出现断线，故障自动监测回路工作，并使报警器发出断线故障信号。,检查电路：,是火灾模拟检查回路，可作人工手动远距离模拟火灾实验。当进行手动模拟火灾实验时，报警器在检查线上加入一高电平，使信号放大电路动作，并触发开关回路。这不但检验了传输线路是否有故障，而且对探测器的全部器件及电路是否完好，报警器本身的各个环节工作是否正常都进行了全面检查。,2.,光电感烟探测器,它是利用烟雾粒子对光的,吸收遮档,作用并通过,光电效应,而制作的一种火灾探测器,.,遮光型,遮光型,光电感烟探测器的,工作原理：,光发射器、接收器的设置位置是相对的，当发生火灾时，有烟雾进入检测室，烟粒子将光源发出的光遮档（吸收），到达光敏元件的光能减弱，其减弱程度与进入检测室的烟雾含量有关。当烟雾达到一定量，光敏元件接受的光强度下降到预定值时，起开关作用的电路动作，向火灾报警控制器送出报警信号。,散射型,它是利用烟雾粒子对光的,散射作用,并通过,光电效应,而制作的一种火灾探测器,.,光发射器、接收器的设置位置不是相对的,.,工作原理：,无烟雾时，红外光无散射作用，也无光线射在光敏二极管上，二极管不导通，无信号输出，探测器不动作,.,当发生火灾烟雾粒子进入暗室时，由于烟粒子对光的散（乱）射作用，光敏二极管收到一定数量的散射光，接收散射光的数量与烟雾含量有关,.,当烟的含量到达一定程度时，光敏二极管导通，电路开始工作。,由干扰电路确认是有两次（或两次以上）超过规定水平的信号时，探测器动作，向报警器发出报警信号,.,家用光电感烟探测器外型,红外光束型,紫外光束型,激光型,种类,适用场所：,初始火灾有烟雾形成大空间、大范围场所，如仓库、电缆沟、高举架、易燃材料的堆垛等。,3.,线型感烟火灾探测器,光束发射器和光电接收器分别安装在被保护区域的两端，中间用光束连结（软连接），其间不能有任何可能遮挡光束的障碍物存在,否则探测器将不能工作。在无烟情况下，光束发射器发出的光束射到光电接收器上，转换成电信号，经电路鉴别后,报警器不报警。,当有火灾发生时，烟雾进入被保护空间，部分光束将被烟雾遮挡（吸收），则光电接收器接收的光能将减弱，当减弱到预定值时，通过其电路鉴定，光电接收器便向报警器送出报警信号。,工作原理：,感烟探测器灵敏度是指探测器响应烟参数的敏感程度,.,分为高、中、低（或,、,、,）三级,.,4,感烟探测器的灵敏度,1.,定温探测器,发生火灾后,室内温度将升高,当定温探测器周围的环境温度达到（超过）设定的规定值时,定温探测器就动作,.,（二）感温探测器,2,差温探测器,膜合式,差温探测器，由,于常温变化缓慢，温度,升高时，气室内的气体,压力增高，可以从漏气,孔中泄放出去。但当发,生火灾时，温升速率增,高，气室内空气迅速膨胀来不及从漏气孔跑掉，,气压推动波纹板，接通电接点，报警器报警。温升速,率越大，探测器动作的时间越短。,差温火灾探测器特别适合于火灾时,温升速率大,的场所。,3,差定温式探测器,它兼有,差温,和,定温,两种功能，既能响应预定温度报警，又能响应预定温升速率报警的火灾探测器，因而扩大了它的使用范围,.,4,缆式线型感温火灾探测器,缆式线型感温火灾探测器一般由微机处理器、终端盒和感温电缆组成，根据不同的报警温度感温电缆可以分为,68,、,85,、,105,、,138,、,180,(,可以根据不同的颜色来区分,),等等。,工作原理：,平常在每一热敏电缆中有一极小的电流流动，但是，当热敏电缆线路上任何一点的温度（可以是“电缆”周围空气或它所接触物品的表面温度）上升达额定动作温度时，其绝缘材料熔化，两根钢丝互相接触，此时报警回路电流骤然增大，报警控制器发出声、光报警。,应用：,在,变压器、变电所、电缆桥架,等设备上安装时，宜采用,接触式,布置。,感温探测器的灵敏度,响应温度参数的敏感程度。,感温探测器分为,（,62,）,（,70,）,（,78,）,5,感温探测器的灵敏度,差温探测器的灵敏度没有分级,.,（三）火焰探测器（感光火灾探测器）,它是一种能对物质燃烧火焰的,光谱特性、光照强度和火焰的闪烁频率,敏感响应的火灾探测器。,如：紫外、红外感光火焰探测器,优点：,响应速度快，其敏感元件在接受到火焰辐射光后的,几毫秒,，甚至几个微秒内就发出信号，特别适用于,突然起火无烟,的易燃易爆场所,.,它不受环境气流的影响，是,唯一能在户外使用,的火灾探测器。,（四）可燃气体探测器,可燃气体探测器除具有,预报火灾、防火防爆功能外,，还有,监测环境污染,的作用,.,对空气中,可燃气体浓度,进行检测并发出报警信号的火灾探测器。,如：半导体可燃气体探测器,催化型可燃气体探测器,1,、火灾探测器种类的选择,原则,:,根据探测区域内可能发生的初期火灾形成和发展特征、房间高度、环境条件，以及可能引起误报的原因等因素来决定。,2.2.3,火灾探测器种类的选择及设置,（,1,）根据火灾特点、环境条件及安装场所,选择火灾探测器,对火灾初期有阴燃阶段，产生大量的烟和少量的热，很少或没有火焰辐射的场所，应选择感烟火灾探测器；,对火灾发展迅速，产生大量的热、烟和火焰辐射的场所，可选择感温探测器、感烟探测器、火焰探测器或其组合；,对火灾发展迅速，有强烈的火焰辐射和少量烟、热的场所，应选择火焰探测器；,对火灾初期有阴燃阶段，且需要早期探测的场所，宜增设一氧化碳火灾探测器。,对使用、生产可燃气体或可燃蒸气的场所，应选择可燃气体探测器。,应根据保护场所可能发生火灾的部位和燃烧材料的分析，以及火灾探测器的类型、灵敏度和响应时间等选择相应的火灾探测器，对火灾形成特征不可预料的场所，可根据模拟试验的结果选择火灾探测器。,同一探测区域内设置多个火灾探测器时，可选择具有复合判断火灾功能的火灾探测器和火灾报警控制器。,（,2,）根据房间高度选择火灾探测器,建筑物的室内高度不同，对火灾探测器的选择有不同的要求。,一般房间高度超过,12m,，感烟火灾探测器不适用；房间高度超过,8m,，感温火灾探测器不适用。房间高度也与探测器的灵敏度有关，灵敏度高的探测器适于较高的房间。,在房间高度,超过,感烟火灾探测器使用高度的情况下，只能采用,感光,火灾探测器或,图像,火灾探测器。并应考虑探测器的保护面积和保护半径等因素后再确定。,2,、探测器数量的确定,规范规定：探测区域内每个房间,应至少,设置一,只火灾探测器。,一个探测区域内所设置探测器的数量,:,式中：,N,一个探测区域内所设置的探测器数量，,N,应取整数,S,一个探测区域的面积（,m,2,）,A,一个探测器的保护面积（,m,2,）,k,修正系数，,K=0.7-1.0,（,1,）容纳人数超过,10000,人的公共场所宜取,0.70.8,；,（,2,）容纳人数为,2000,人,10000,人的公共场所宜,取,0.80.9,；,（,3,）容纳人数为,500,人,2000,人的公共场所宜取,0.91.0,；其它场所可取,1.0,。,*,选取,K,时根据设计者的实际经验,并考虑一但发生火灾,对人身和财产的损失程度、火灾危险性大小、疏散和扑救火灾的难易程度及对社会的影响大小等多种因素。,修正系数,K,的选择：,探测器的保护面积,A,：,指一只火灾探测器能,有效,探测的地面面积。,探测器的保护半径,R,：,指一只火灾探测器能,有效,探测的,单向最大水平,距离。,*由于建筑物房间的地面通常为矩形，因此，所谓,“有效”,探测的地面面积实际是指探测器能探测到的矩形地面面积。,探测器的保护面积,A,和保护半径,R,：,探测器的保护面积和保护半径：,火灾探测器的种类,地面面积,S(m,2,),房间高度,h(m),探测器的保护面积,A,和保护半径,R,房顶坡度,15,0,15,0,30,0,30,0,A(m,2,),R(m),A(m,2,),R(m),A(m,2,),R(m),感烟探测器,S,80,h,12,80,6.7,80,7.2,80,8.0,S,80,6,h,12,80,6.7,100,8.0,120,9.9,h,6,60,5.8,80,7.2,100,9.0,感温探测器,S,30,h,8,30,4.4,30,4.9,30,5.5,S,30,h,8,20,3.6,30,4.9,40,6.3,3,、探测器的布置,(1),探测器的平面布置,探测器的安装间距,：,两只相邻探测器中心之间的,水平距离，单位,m,。,以,a,、,b,值,A,、,R,、,a,、,b,之间近,似符合如下关系：,布置规定：,探测器至墙壁、梁边的水平距离，不应小于,0.5m.,探测器周围,0.5m,内，不应有遮挡物,.,a,、,b,确定方法：,借助于“安装间距,a,、,b,的极限曲线”确定安装间距,a,、,b,验证如下：,例,1,：,对,15,只探测器的布置。根据,D=2R=13.4m,，,在曲线中,D7,上查得的,Y,、,Z,段上选取,a=8m,b=10m,.,显然布置合理,.,其布置方式如图,.,常用的补偿方法有二种：,一是压缩每只探测器的,保护面积；,二是增大探测器的灵敏度，但要注意防误报。,经验法,（,2,）梁对探测器的影响,在顶棚有梁时，由于烟的蔓延受到梁的阻碍，探测器的保护面积会受梁的影响。如果梁间区域的面积较小，梁对热气流（或烟气流）形成障碍，并吸收一部分热量，因而探测器的保护面积必然下降。,梁对探测器的影响如图,在有,梁的顶棚上设置感烟、感温探测器时，应符合下列规定：,1,、当梁突出顶棚高度小于,200mm,时，可不计梁对探测器的影响。,2,、当梁突出顶棚高度在,200mm-600mm,时，应确定梁对探测器保护面积的影响和一只探测器能够保护的梁间区域的数目。,根据图,2-28,和表,2-9,。,3,、当梁突出顶棚高度在超过,600mm,时，被梁隔断的每个梁间区域至少应设置一只探测器。,按梁间区域面积确定一只探测器能够保护的梁间区域的个数,探测器的保护面积,A,（,m,2,）,梁隔断的梁间区域面积,Q,（,m,2,）,一只探测器保护的梁间区域的个数,感温探测器,20,Q,12,1,8,Q,12,2,6,Q,8,3,4,Q,6,4,Q,4,5,感温探测器,30,Q,18,1,12,Q,18,2,9,Q,12,3,6,Q,9,4,Q,6,5,感烟探测器,60,Q,36,1,24,Q,36,2,18,Q,24,3,12,Q,18,4,Q,12,5,80,Q,48,1,32,Q,48,2,24,Q,32,3,16,Q,24,4,Q,10,5,在有,梁的顶棚上设置感烟、感温探测器时，应符合下列规定：,4,、当被梁隔断的区域面积超过一只探测器的保护面积时，则应将被梁隔断的区域视为一个探测区域，并应按规范规定计算探测器的设置数量。,5,、当梁间净距,小于,1m,时，可不计梁对探测器保护面积的影响。,（,3,）探测器在一些特殊场合安装时需注意事项,探测器至空调送风口边的水平距离不应小于,1.5m,，并宜接近回风口安装。,探测器,至多孔送风顶棚孔口的水平距离不应小于,0.5m,。,在宽度小于,3m,的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距不应超过,10m,；感烟探测器的安装间距不应超过,15m,；探测器至端墙的距离，不应大于探测器安装间距的一半。,（,3,）探测器在一些特殊场合安装时需注意事项,探测器宜水平安装，当倾斜安装时，倾斜角不应大于,45,。,当屋顶有热屏障时，感烟探测器下表面至顶棚的距离应符表,1-2-15,的规定。,热屏障：建筑顶层的热空气滞留层,.,房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高,5,时，则每个被隔开的部分至少应安装一只探测器。,楼梯间或斜坡道，应在房间面对平台上按垂直距离,1015m,设置一只探测器。,电梯井、升降机井设置探测器时，其位置宜在井道上方的机房顶棚上。,安装在顶棚上的探测器边缘与下列设施的边缘水平间距离宜保持在：,与照明灯具的水平净距离不应小于,0.2m.,感温探测器距高温光源灯具的净距离不应小于,0.5m.,距电风扇的净距离不应小于,1.5m.,与各种自动喷水灭火喷头净距离不应小于,0.3m.,与防火门、防火卷帘的间距，一般在,12m,的适应位置，并宜其两侧设置。,在下列场所可不设置感烟、感温探测器：,火灾探测器的安装面距地面高度大于,12m,（感烟）、,8m,（感温）的场所。,因气流影响，使探测器不能有效发现火灾的场所。,闷顶和夹层间距小于,50mm,的场所。,闷顶和相关吊顶内的建筑物和装修材料是难燃型或已装,自动喷水灭火系统的闷顶或吊顶,的场所。,难以维修的场所,.,厕所、浴室及类似场所。,4,、手动报警按钮,手动报警按钮为红色全塑结构，分底盒与上盖两部分,.,不带电话插孔,带电话插孔,工作原理：,当人工确认为火灾发生时，按下按钮上的有机玻璃片，可向控制器发出火灾报警信号，控制器接收到报警信号后，显示出报警按钮的编号及相关信息，并发出警报。手动报警按钮和各类编码探测器一样，可直接接到控制器总线上。,手,动火灾报警按钮,设置要求及应用场所,每个防火分区,应至少设置一只,手动火灾报警按钮。从一个防火分区内任何位置到最邻近的一只手动火灾报警按钮的距离,不应大于,30m,。手动报警按钮宜设置,在公共活动场所的出入口处,。,手动报警按钮应设置在明显的和便于操作的部位。当安装在墙上时，其底边距地高度宜为,1.3,1.5m,，且应有明显标志。,四总线制,：,（,2,）总线制系统,P,线,给出探测器的电源、编码、选址信号；,T,线,给出自检信号以判断探测部位或传输线,是否有故障；,S,线,传递探测信息（到控制器）；,G,线,为公共地线。,树枝型接线,控制器,1 2 n,环形接线,链式接线,控制器,控制器,终端电阻,二总线制,2.3,火灾报警控制器和消防联动控制器,火灾报警控制器和消防联动控制器是火灾自动报警系统的重要组成部分，它的完美与先进是现代化建筑消防系统的重要标志,。,一、,火灾报警控制器,在火灾自动报警系统中，火灾探测器是系统的,“,感觉器官,”,，随时监视周围环境的情况。而,火灾报警控制器是火灾自动报警系统的重要组成部分,是,火灾自动报警系统的,核心设备,，,当,发生火情时，它能发出声光报警。,其,功能的多少,反映出火灾报警控制系统的,技术构成,、,可靠性、稳定性,和,性价比,等因素。,火灾报警控制器负担着为火灾报警探测器提供稳定的工作电源；监视探测器及系统自身的工作状态；接收、转换、处理火灾探测器输出的报警信号；进行声光报警；指示报警的具体部位及时间；同时执行相应辅控制等诸多任务。是火灾报警系统的核心组成部分，火灾报警控制器功能的多少反映出火灾自动报警系统的技术构成、可靠性、稳定性和性价比等因素。,（1）火灾报警控制器的基本概念,（,2,）火灾报警控制器的基本功能,火灾报警控制器接收火警信号，经过运算（逻辑运算）处理后认定火灾，输出指令信号。一方面启动火灾警报装置，如声、光报警；另一方面启动灭火及联动装置，用以驱动各种灭火设备及防排烟设备等。还能启动自动记录设备，记下火灾状况，以备事后查询。,主备电源,火灾报警控制器的电源应有主电源和备用电源。主电源为220V交流市电，备用电源一般选用可充放电反复使用的各种蓄电池，在控制器中备有浮充备用电池。在主电供电时，面板主电指示灯亮，时钟正常显示时分值。备电供电时，备电指示灯亮，时钟只有秒点闪烁，无时分显示，这是节省用电，其内部仍在正常走时，当有故障或火警时，时钟重又显示时分值，且锁定首次报警时间。,当备用供电期间，控制器报主电故障，除此之外，当电池电压下降到一定数值时，控制器还要报类型故障。当备电低于20V时关机，以防电池过放而损坏。,接收来自火灾探测器及其他火灾报警触发器件的火灾报警信号，发出火灾声、光报警信号，指示火灾发生部位，记录火灾报警时间，并予以保持直至手动复位。,火灾报警,当控制器内部、控制器与其连接的部件间发生故障时，能发出与火灾报警信号有明显区别的,故障声光信号,，并,显示,故障类型和部位。,故障包括：,线路断线、短路、电源欠压、失压、探测器接触不良或被取走等,。,故障报警,系统中时钟走时是通过软件编程实现的，有年、月、日、时、分。当有火警或故障时，时钟显示锁定，但内部能正常走时，火警或故障一旦恢复，时钟将显示实际时间。,时钟锁定，记录着火时间,在系统存在故障的情况下出现火警，则报警器能由报故障自动转变为报火警，而当火警被清除后又自动恢复报原有故障。但下列情况均会影响火警优先。,a.,电源故障；,b.,当本部位探测器损坏时本部位出现火警；,c.,总线部分故障（如信号线对地短路、总线开路与短路等）,.,火警优先,报警系统长期处于监控状态，为提高报警的可靠性，控制器设置了检查键，供用户定期或不定期进行电模拟火警检查。处于检查状态时，凡是运行正常的部位均能向控制器发回火警信号，只要控制器能收到现场发回来的信号并有反应而报警，则说明系统处于正常的运行状态。控制器可以对现场设备信号电压、总线电压、内部电源电压进行测试。通过测量电压值，判断现场部件、总线、电源等的正常与否。,自动巡检,当有火警、部位故障或有联动时，打印机将自动打印记录火警、故障或联动的地址号，此地址号与显示地址号一致，并打印出故障、火警、联动的月、日、时、分。当对系统进行手动检查时，如果控制正常，则打印机自动打印正常（OK）。,自动打印,控制器中有V端子、VG端子间输出DC24V，向本控制器所监视的某些现场部件和控制接口提供24V电源。,输出,可分“自动”联动和“手动”启动两种方式，但都是总线联动控制方式。,联机控制,1,）火灾报警控制器按控制范围分类,区域型报警控制器,集中型报警控制器,集中区域兼容型报警控制器,（,3,）火灾报警控制器的分类,火灾报警控制器种类,较,多，从不同角度有不同分类：,集中型火灾报警控制器,能直接接收火灾触发器件或模块发出的信息，并能向,集中型,火灾报警控制器,传递信息,功能。,能接收区域型火灾报警控制器、火灾触发器件或模块发出的信息，并能发出某些,控制信号,的火灾报警控制器。,区域型火灾报警控制器,即可作,集中型又可作为区域型的火灾报警控制器,。,能够探测火灾信息并及时发出报警。,不具有,向其他火灾报警控制器传递信息功能。,集中区域兼容型火灾报警控制器,壁挂式火灾报警控制器,连接探测器回路相应少一些，控制功能较减单,.,柜式火灾报警控制器,连接探测器回路较多，联动功能较复杂,.,台式火灾报警控制器,可实现多回路连接，具有复杂的联动控制,.,2,）按结构型式分类,图示,多线制,探测器与控制器连接采用,一一对应,方式。,总线制,控制器与探测器采用,总线方式,连接，所有探测器均并联或串联在总线上。,3,）按系统布线方式分类,(,按技术性能,),4),按使用功能,只具有报警功能控制器,具有报警和联动功能的控制器。,（,6,）按使用环境分类,分为陆用型、船用型、防爆型、非防爆型,单路火灾报警控制器,仅处理一个回路的探测器火灾信号。,多回路火灾报警控制器,能同时处理多个回路的探测器火灾信号，并,显示具体的着火部位。,5,）按,控制器,容量分类,1 2 3 4 5 6,（,4,）型号,1J,（警），消防产品分类代号,2B,（报），火灾报警控制器代号,3,应用范围特征代号，,B-,防爆型，,C-,船用型，,非防爆型、非船用型特征代号可省略,4,分类特征代号，,Q-,区域，,J-,集中，,T-,通用,5,结构特征代号，,G-,柜式，,T-,台式，,B-,壁挂式,6,一般表示报警器的路数。例如：,40,，表示,40,路,如：,JB-QB-GST32,型：,40,个编码点。,JB-QB-GST500,型汉字液晶显示火灾报警控制器,信号获取与传送电路（输入单元）,输出单元,监控单元,供电电源,（,5,）火灾报警控制器的构造及工作原理,1,）火灾报警控制器的构造,火灾报警控制器实际上均是一个以,CPU,为核心的微机控制系统，从火灾自动报警系统角度出发，它主要包括输入单元、输出单元、监控单元及电源单元。,火灾报警控制器构造示意图,2,）工作原理,火灾时，控制器,接收,到探测器发来的火警信号后，液晶,显示,火灾部位、电子钟停在,首次,火灾发生的时刻，同时控制器,发出,声光报警信号，,记录,火灾发生的时间和部位。当探测器编码电路故障，控制器发出故障声光报警，显示故障部位并打印。,（,1,）区域型报警控制器的容量,指火灾报警控制器能监控的,最大部位数（或回路数,）,，以,M,表示。,1,容量,（,6,）火灾报警控制器的技术指标,（,2,）集中报警控制器的容量,容量数值等于区域型报警控制器的,最大回路数,M,乘以,集中报警器的台数,N,，即,MN,。,2,工作电压,主电交流,220V,，备电直流,24V,。,合格产品，优先选用国内产品。,根据工程规模的大小，控制器（联动型）全是总线制，重要设备使用多线联动方式。,容量要留有一定的余量。,容量确定后，其结构形式亦被确定。,由容量决定其是落地式、台式、壁挂式,（,7,）火灾报警控制器的选择,二、消防联动控制器,1,、消防联动控制器的基本概念,消防联动控制器是,消防联动控制系统的,核心,组件,，通过,接收,火灾报警控制器发出的火灾报警信息，按,预设逻辑,对建筑中设置的自动消防系统,(,设施,),进行联动控制。,消防联动控制器可,直接发出控制信号,，,通过,驱动装置,控制现场的受控设备。,对于控制逻辑复杂且消防联动控制器上不便实现直接控制的情况，可通过,消防电气控制装置,（如防火卷帘控制器，气体灭火控制器等）,间接控制受控设备,，,同时接收自动报警系统（设施）动作的反馈信号。,2,、消防联动控制器功能,消防联动控制器可提供,24V,直流,电源。,消防联动控制器具有中文显示功能。,消防联动控制器,应按预设的逻辑,直接或间接控制,其连接的各类受控消防设备,（,2,）控制,功能,（,1,）基本功能,消防联动控制器应能,显示,所有受控设备,的工作状态。,消防联动控制器,应能接收,来自相关火灾报警控制器的火灾报警信号。,消防联动控制器,应具有对受控设备,进行,自动,控制,和,手动控制,的功能。,消防联动控制器应具有,故障报警功能,、,自检功能、信息显示与查询
