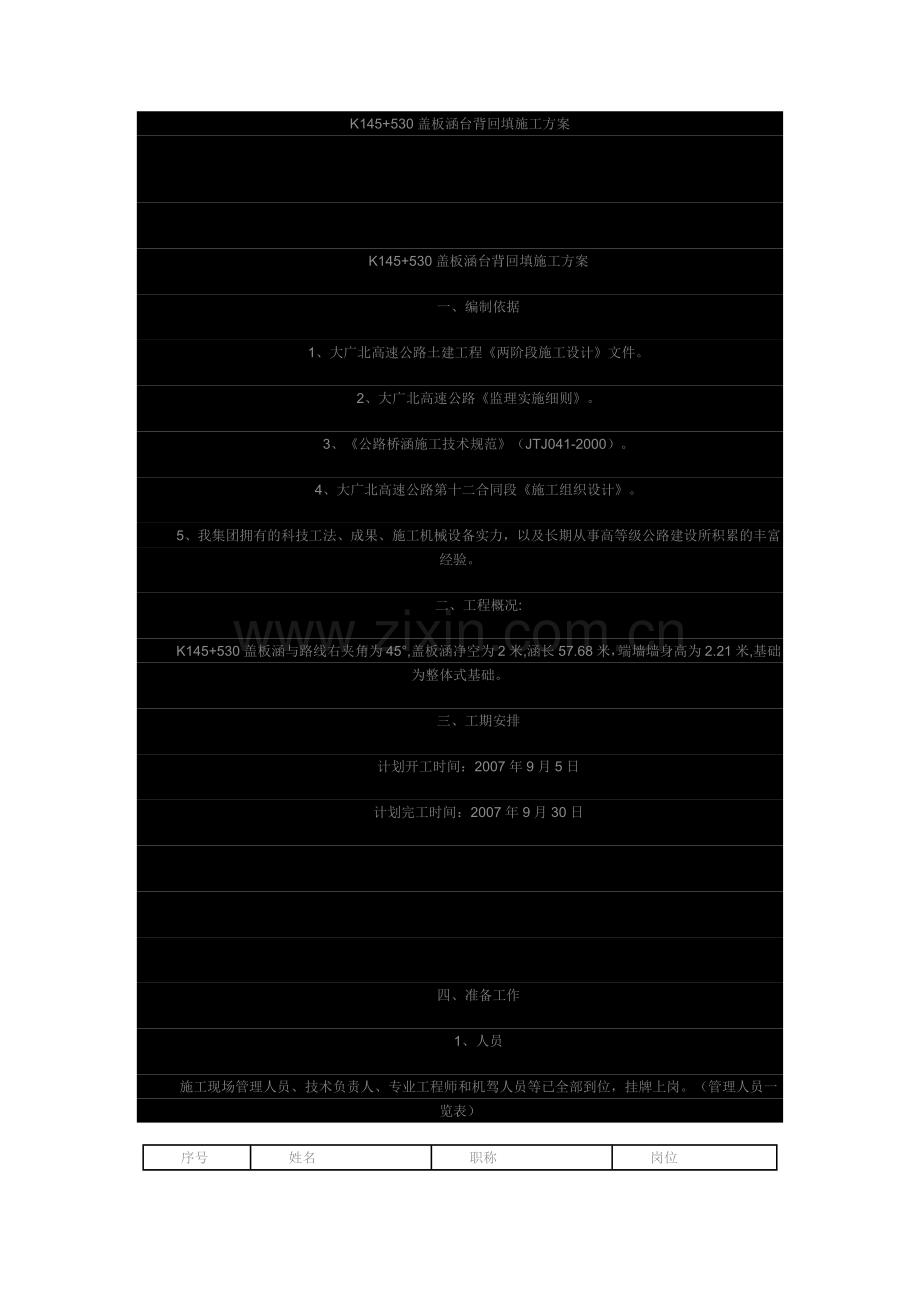

K145+530盖板涵台背回填施工方案

K145+530盖板涵台背回填施工方案
一、编制依据
1、大广北高速公路土建工程《两阶段施工设计》文件。
2、大广北高速公路《监理实施细则》。
3、《公路桥涵施工技术规范》（JTJ041-2000）。
4、大广北高速公路第十二合同段《施工组织设计》。
5、我集团拥有的科技工法、成果、施工机械设备实力，以及长期从事高等级公路建设所积累的丰富经验。
二、工程概况:
K145+530盖板涵与路线右夹角为45°,盖板涵净空为2米,涵长57.68米，端墙墙身高为2.21米,基础为整体式基础。
三、工期安排
计划开工时间：2007年9月5日
计划完工时间：2007年9月30日

四、准备工作
1、人员
施工现场管理人员、技术负责人、专业工程师和机驾人员等已全部到位，挂牌上岗。（管理人员一览表）
序号
姓名
职称
岗位
1
邹金桥
工程师
项目经理
2
翟小红
高级工程师
总工程师
3
何忠东
工程师
总经济师
4
廖金桥
工程师
工程部部长
5
林明
工程师
工区技术负责人
6
苏尤盛
技术员
工程科
7
叶 丕
工程师
测量队队长
8
刘红强
测量员
工程科
9
何庭华
工程师
试验室技术负责
10
刘怀珠
试验员
试验室
11
罗 锐
质检员
质检部
12
于顺利
安全员
安质部
13
肖文昌
队 长
路基施工队
14
胡云飞
施工员
路基施工队
15
金胜锋
施工员
路基施工队
2、技术准备
我部组织所有工程技术人员认真学习了有关技术规范、施工图纸及《监理实施细则》，并由项目总工程师向所有将参加与试验段的技术人员作了填筑路堤施工技术交底会，确定了施工方案。
3、机械准备
我部对施工机械注重维修、保养工作，现所有机械性能良好。
施工机械及测试设备一览表
设备名称
规格型号
单位
数量
挖掘机
220
台
1
压路机
LSS220－B
台
1
推土机
T140
台
1
平地机
PY160B
台
1
装载机
ZL50
台
1
路拌机
WDL-20
台
1
自卸车
EQ-140
台
5
洒水车
EQ-140
台
1
手推车

台
2
全站仪
SOUTH—NTS352
台
1
水准仪
DSZS
台
1
3米直尺
3M
根
1
灌砂筒
150
套
1
滴定仪

套
1
4、试验准备
我部工地试验室已申请了临时资质和得到了省质监站和总监办的批准。现已作了颗粒分析试验、含水量试验、击实试验、石灰化学分析、素土和石灰土的强度试验（CBR）等，试验结果已呈报高驻办、省指中心试验室批复。
五、材料来源及质量标准:
盖板涵特别夯实区填料,基础以上1米采用透水性较好的中粗砂填筑，以上采用石灰掺量为8%的石灰土填筑。中粗砂来自巴河东寿砂厂，石灰土填料取自设计推荐的K146+200处取土场。
六、施工方案：
1、回填施工工艺图
回填施工工艺流程图
回填基坑放样

放样

                                                                   合格
                                                                             合格
报监理工程师验收师

碾压

合格

合格

合格

回填基坑开挖及清理（基础上顶面以下如为淤泥及软土挖到符合设计及规范要求为止）

报监理工程师验收

台背墙作碾压厚度标记

按标记的松铺厚度摊铺回填料

合格

合格

合格

 自检

  报监理工程师验收

进行下一层的填筑

不合格

报监理工程师验收

2、回填范围
    根据《湖北大广北高速公路一期土建工程招标文件》和施工图纸的要求，构造物台背回填范围：
    暗构造物的台背回填范围：底部顺路线方向填土长度为距基础内缘2m；顶部顺路线方向填土长度为翼墙尾端（无翼墙为基础内缘）台高加2m；宽度为全路幅。
  插图
 3、施工要求
(1)台背回填应符合设计要求并满足《公路桥涵施工技术规范》(JTJ041—2000)的有关规定。台背回填应在盖板吊装、锚固安装完毕，且各部位混凝土强度均达到75%后进行；应在两侧平衡进行回填；并按设计宽度一次填足。
  (2)台背回填应分层填筑，每层松铺厚度不超过1 5㎝，为防止每层填筑厚度超厚和漏检，应在台背墙用油漆作上每层压实后的厚度记号并标明层次，以便施工易于控制，台背回填的压实度无论何种材料，从基底到顶面的压实度均≥96％。
  (3)回填前清除基坑内泥浆、杂物。在回填压实施工中，使用压路机对称回填压实并保持结构物完好无损，对压路机压不到的地方采用小型机动夯具或经监理工程师同意的其它方法压实；直到监理工程师验收合格为止。
(4)台背回填区域与路基衔接处必须挖台阶：高100㎝、宽100㎝。
(5)台后基础顶面以下构造物基坑回填工作应经初验后及时完成，防止渍水后侵害基底，影响基底承载力。基础回填可采用满足要求的路基填料，各层压实度必须达到94％以上。
(6)台背回填结束后报请业主总监办进行验收。
4、质量检测标准和方法
台背回填检查项目

项次
检查项目
规定值或允许偏差
检查方法

1

压实度(%)
96
按JTGF80/1-2004附录B检查,靠台背后1m以内左、中、右至少测3点且每50㎡(每压实层)至少检查1点

七、安全及环境保护措施
1、安全措施
台背回填坑底和路基顶面之间形成较大的高差。为保证安全，现场人员必须戴安全帽，形成的基坑周围圈围安全带及布设行车安全指示标识，确保人员及便道行车安全。
2、 环境保护措施
⑴ 施工期间，必须遵守国家和地方有关环境保护、控制环境污染的规定，采取必要的措施防止施工中的燃料、油、污水、废料和垃圾等有害物质对河流、池塘、水库、水渠和农田的污染，防治扬尘、汽油等物质对环境空气的污染，防治噪声对环境的污染，把施工对环境、空气和居民生活的影响降低到允许的范围内。
⑵ 施工便道适时洒水，减少粉尘污染。
⑶ 粉尘物料工程运输车辆尽量避免通过人口密集的村镇，如必须通过，则用帆布封闭车辆，防止灰尘污染。
⑷ 在村镇居民区等环境敏感区，噪声大的施工作业，应按规定的作业时间施工。
⑸ 施工人员不得在河流、水库、池塘炸鱼和毒鱼，严禁打猎等破坏野生动物行为。

八、文明施工措施
⑴ 按照本单位文明工地建设的有关要求，建立良好的工作、生活环境，树立施工企业的良好形象。
⑵ 各项临时设施、住地，必须按照批准的平面图布设。因地制宜，布局合理，整齐有序，安全卫生，禁止擅自随意搭设。
⑶ 注意作好场区、生活区的排水系统，经常清理，保持排水畅通。
⑷ 施工便道，场区道路要合理规划布置，专人整修，保证畅通，司机要文明开车，礼貌行车。
⑸ 工点施工，要有计划有步骤地进行，做到有序展开，工完料尽、及时平整恢复场地。
⑹ 现场布置各类警示牌，大力宣传安全和文明施工。
⑺ 尊重当地人民的风俗习惯，遵守地方政府的有关规定，加强对职工的管理教育，与当地政府携手共建文明工地。
