DCT实验室双面快速电路板制作系统配置
1. EP系列多功能一体机
型号：DES300 96300元
功能：设备具有显影、蚀刻、去膜、水洗、微蚀、OSP及干燥七种功能，适用于德中感光板工艺，也可作为独立设备使用。
技术参数：
* 最大加工幅面：305mm×230mm
* 自主知识产权保护的液封压盖结构
* 传动方式：垂直往复摆动
* 最小腐蚀/显影线宽：4mil
* 最小绝缘宽度：4mil
* 腐蚀/显影槽喷管数量：前后各6组
* 腐蚀/显影槽喷嘴排列方式：5/6喷嘴交错排列
* 腐蚀/显影槽喷淋压力：前后各2kg/cm
* 药液槽底部有沉积床过滤结构
* 加热功率：单槽250 W，带温控功能
* 温度范围：20-60℃
* 产能：10PNL/h
* 水洗槽为二级水洗加喷淋结构
* 干燥方式：吸水辊轮挤干及高速风机烘干
* 电源：220VAC/50Hz
* 功率：2kW

2. EP系列直接电镀孔金属化设备
型号：TP300 42,000元
功能：用于PCB制作过程中的碳膜法孔金属化工艺过程，通过除油、水洗、黑孔化、干燥、电镀铜等最简单可靠的步骤实现PCB的可靠层间导通。
技术参数：
* 处理最大电路板尺寸：230mm x 305mm
* 可处理最小孔径：0.2mm（8mil)
* 采用弧形电极，保证电镀均匀性；
* 五槽设计，包括除油、多功能、黑孔、电镀、OSP槽体；
* 多功能槽根据不同要求，可迅速转换为水洗槽或微蚀槽；
* 具有摆动功能，带打气、循环过滤功能；
* 高亮背光液晶屏，触摸式按键，人机工程学设计；
* 采用可调速摆动电机，可调摆动速度，适应不同板厚孔径比；
* 采用铬金属阳极装连结构，有效避免阳极腐蚀；
* 带OSP处理槽，可对裸铜类PCB进行有机防氧化助焊膜的涂覆；

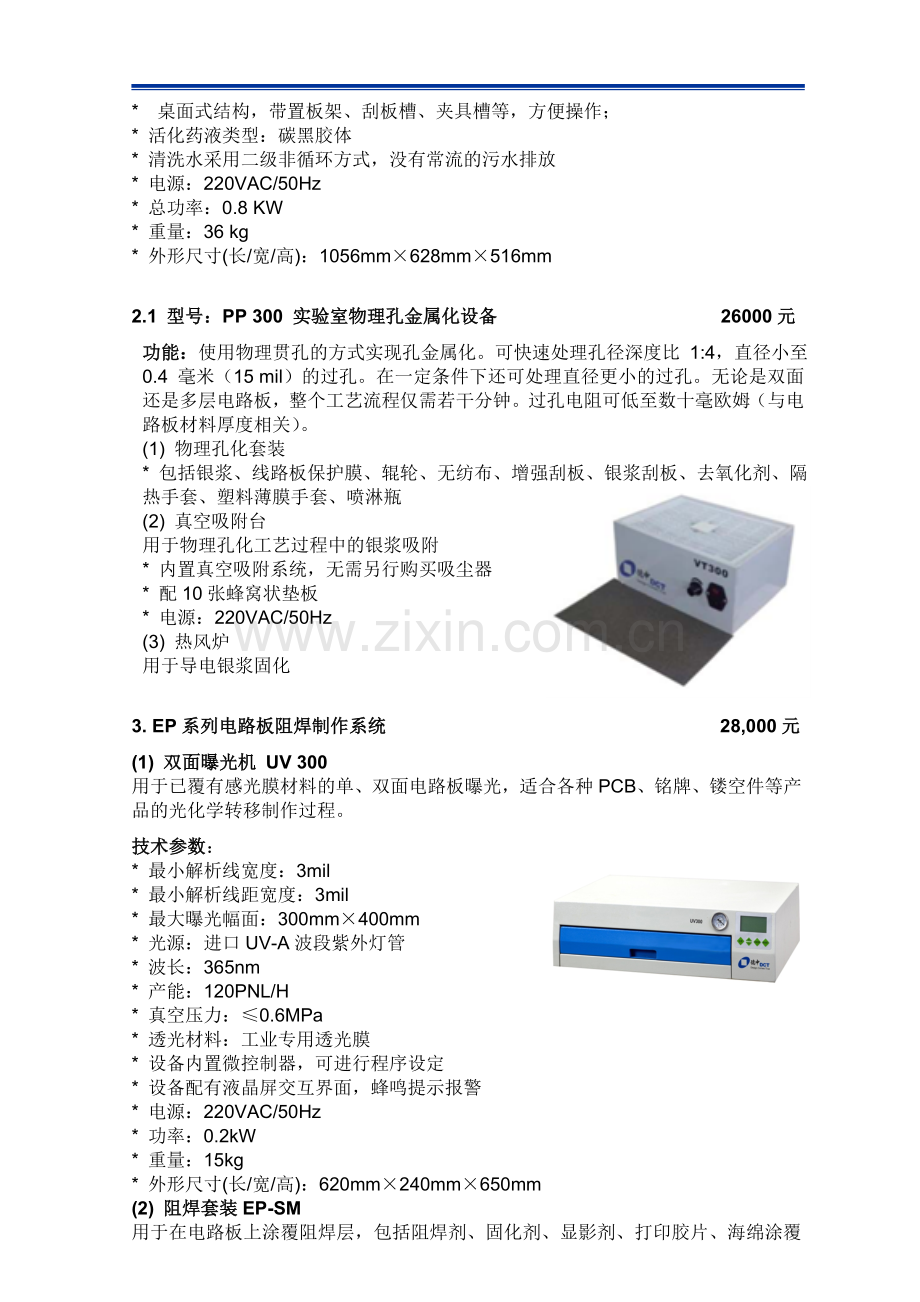

* 桌面式结构，带置板架、刮板槽、夹具槽等，方便操作；
* 活化药液类型：碳黑胶体
* 清洗水采用二级非循环方式，没有常流的污水排放
* 电源：220VAC/50Hz
* 总功率：0.8 KW
* 重量：36 kg
* 外形尺寸(长/宽/高)：1056mm×628mm×516mm

2.1 型号：PP 300 实验室物理孔金属化设备 26000元
功能：使用物理贯孔的方式实现孔金属化。可快速处理孔径深度比 1:4，直径小至 0.4 毫米（15 mil）的过孔。在一定条件下还可处理直径更小的过孔。无论是双面还是多层电路板，整个工艺流程仅需若干分钟。过孔电阻可低至数十毫欧姆（与电路板材料厚度相关）。
(1) 物理孔化套装
* 包括银浆、线路板保护膜、辊轮、无纺布、增强刮板、银浆刮板、去氧化剂、隔热手套、塑料薄膜手套、喷淋瓶
(2) 真空吸附台
用于物理孔化工艺过程中的银浆吸附
* 内置真空吸附系统，无需另行购买吸尘器
* 配10张蜂窝状垫板
* 电源：220VAC/50Hz
(3) 热风炉
用于导电银浆固化

3. EP系列电路板阻焊制作系统 28,000元
(1) 双面曝光机 UV 300
用于已覆有感光膜材料的单、双面电路板曝光，适合各种PCB、铭牌、镂空件等产品的光化学转移制作过程。
技术参数：
* 最小解析线宽度：3mil
* 最小解析线距宽度：3mil
* 最大曝光幅面：300mm×400mm
* 光源：进口UV-A波段紫外灯管
* 波长：365nm
* 产能：120PNL/H
* 真空压力：≤0.6MPa
* 透光材料：工业专用透光膜
* 设备内置微控制器，可进行程序设定
* 设备配有液晶屏交互界面，蜂鸣提示报警
* 电源：220VAC/50Hz
* 功率：0.2kW
* 重量：15kg
* 外形尺寸(长/宽/高)：620mm×240mm×650mm
(2) 阻焊套装EP-SM
用于在电路板上涂覆阻焊层，包括阻焊剂、固化剂、显影剂、打印胶片、海绵涂覆滚等。
(3) 字符套装 EP-PL
电路板字符涂覆装置，包括字符油墨粉剂、显影剂、打印胶片、海绵涂覆滚等。
(4) 热风炉
用于热风固化孔金属化焊锡膏或阻焊膜。
(5) 配套激光打印机
黑白激光打印机，用于打印阻焊胶片或字符胶片，分辨率1200*1200dpi。

4. 机器运转附件，刀具，耗材 19,800元
(1) 标准耗材包
标准配套耗材包 含一套50把刀具及各种板材垫板等。
(2) 手持式放大镜
可调焦，自带光源；带刻度，能读出细小物品的实际尺寸；测量范围：0～4mm，放大倍数40x。
(3) 通用耗材包4套
包括垫板，FR-4覆铜板，胶带，清洁布，刀具包（含钻头，万用铣刀，轮廓铣刀，端面铣刀）。
产品包装，运输，保险费用： 1,500元
该系统和S42刻板机搭配使用，可以加工制作以下技术要求的单，双面电路板
茂名学院现有的S42刻板机只需要用于钻孔铣边开槽做机械加工，该系统可在实验室内小批量制作最小线宽为0.15mm，最小间距为0.15mm，最小孔径为0.3mm；幅面229mm ×305mm以内的数字，模拟，数模混合，射频微波双面电路板。
DCT实验室快速电路板制作系统含税总价格: 213600元
