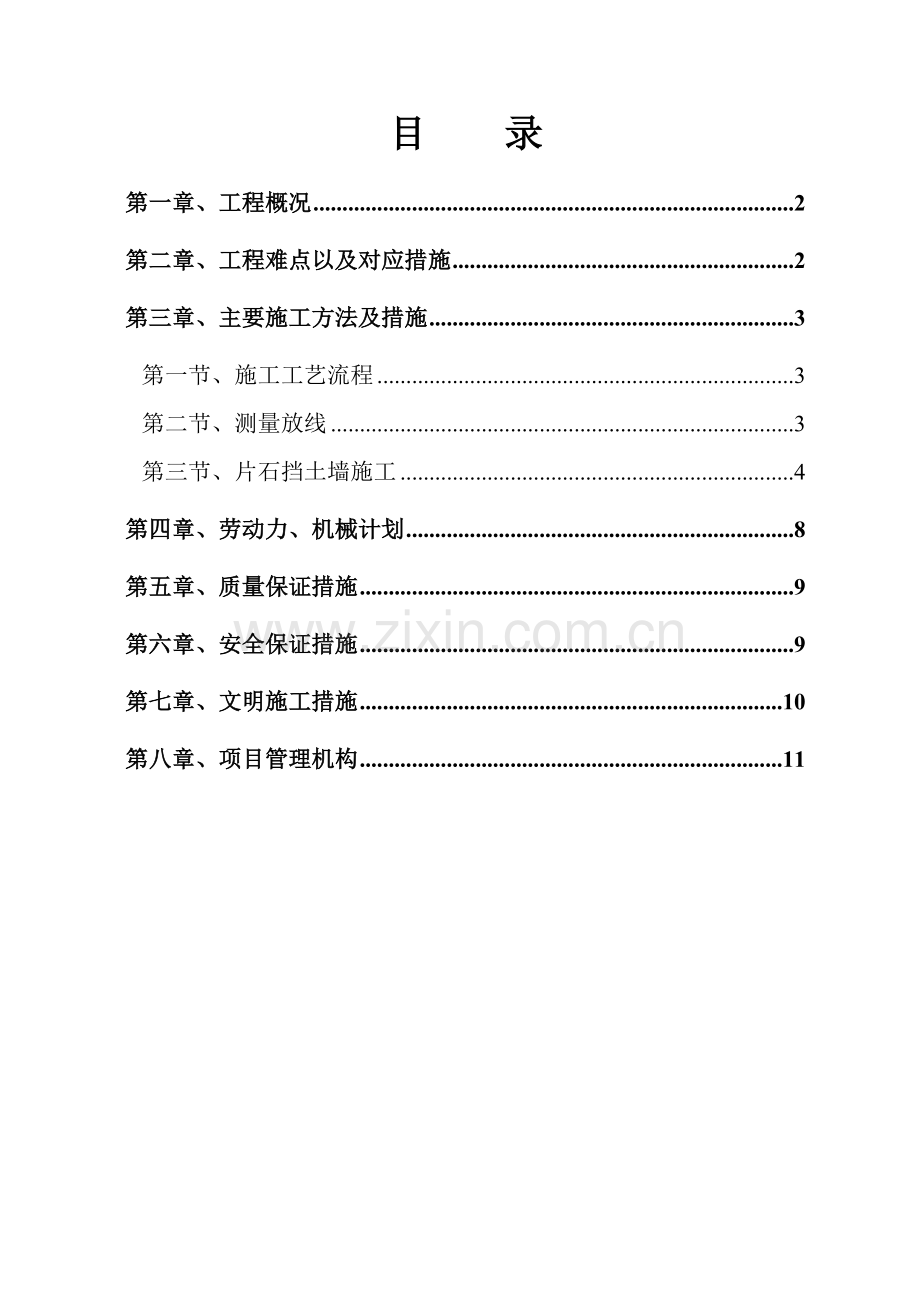

目 录
第一章、工程概况 2
第二章、工程难点以及对应措施 2
第三章、主要施工方法及措施 3
第一节、施工工艺流程 3
第二节、测量放线 3
第三节、片石挡土墙施工 4
第四章、劳动力、机械计划 8
第五章、质量保证措施 9
第六章、安全保证措施 9
第七章、文明施工措施 10
第八章、项目管理机构 11

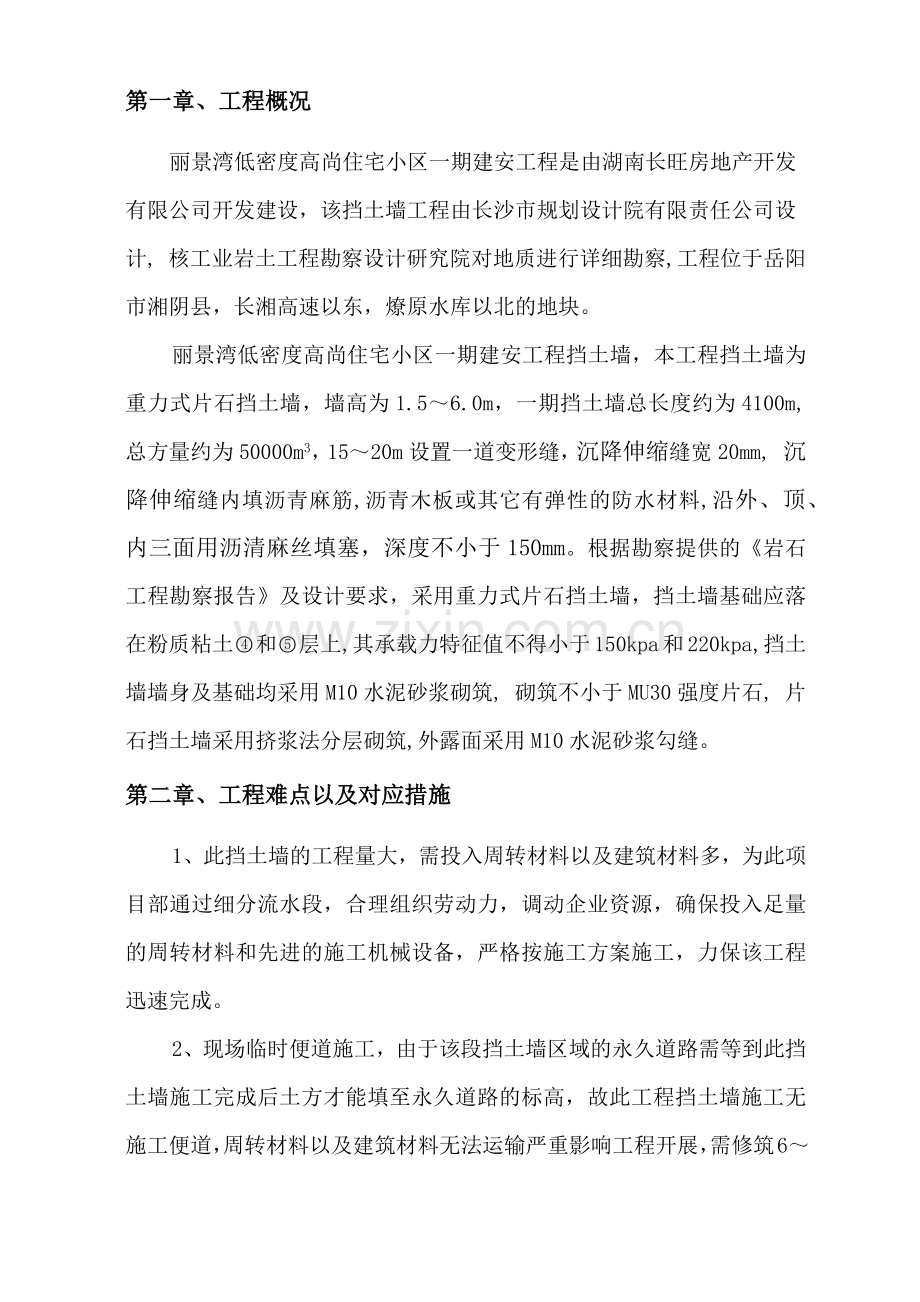

第一章、工程概况
丽景湾低密度高尚住宅小区一期建安工程是由湖南长旺房地产开发有限公司开发建设，该挡土墙工程由长沙市规划设计院有限责任公司设计, 核工业岩土工程勘察设计研究院对地质进行详细勘察,工程位于岳阳市湘阴县，长湘高速以东，燎原水库以北的地块。
丽景湾低密度高尚住宅小区一期建安工程挡土墙，本工程挡土墙为重力式片石挡土墙，墙高为1.5～6.0m，一期挡土墙总长度约为4100m,总方量约为50000m3，15～20m设置一道变形缝，沉降伸缩缝宽20mm, 沉降伸缩缝内填沥青麻筋,沥青木板或其它有弹性的防水材料,沿外、顶、内三面用沥清麻丝填塞，深度不小于150mm。根据勘察提供的《岩石工程勘察报告》及设计要求，采用重力式片石挡土墙，挡土墙基础应落在粉质粘土和层上,其承载力特征值不得小于150kpa和220kpa,挡土墙墙身及基础均采用M10水泥砂浆砌筑, 砌筑不小于MU30强度片石, 片石挡土墙采用挤浆法分层砌筑,外露面采用M10水泥砂浆勾缝。
第二章、工程难点以及对应措施
1、此挡土墙的工程量大，需投入周转材料以及建筑材料多，为此项目部通过细分流水段，合理组织劳动力，调动企业资源，确保投入足量的周转材料和先进的施工机械设备，严格按施工方案施工，力保该工程迅速完成。
2、现场临时便道施工，由于该段挡土墙区域的永久道路需等到此挡土墙施工完成后土方才能填至永久道路的标高，故此工程挡土墙施工无施工便道，周转材料以及建筑材料无法运输严重影响工程开展，需修筑6～7.5m宽施工便道，由于近期为雨季天时为了工程迅速开展，施工便道需铺筑400mm厚片石层＋150mm厚碎石屑层（具体详见附图）；
3、此工程挡土墙土方开挖需外运至2公里外弃土场，土方回填时需从2公里外弃土场取土回填。
4、此工程挡土墙处于雨季天时施工底下水丰富，基槽开挖后需预留集水坑放致Φ65污泥泵不断抽水，以免积水软化地基。
第三章、主要施工方法及措施

第一节、施工工艺流程
测量定位放线→挡土墙地基处理及基础施工→搭设脚手架→挡土墙施工→挡土填沉降缝、顶、内三面的填塞→麻袋装碎石堆砌滤水层→挡土墙背面回填夯实。
第二节、测量放线
该工程的测量严格按GB50026-93《国家标准工程测量规范》执行
2.1测量放线控制网的建立
（1）施工总平面图上已给出了挡土墙各个点的坐标，根据基准点放出这些坐标点，并把这些点引到该坐标点的附近不易被破坏的位置。根据这些坐标的建立控制网，引测完后应对控制网进行闭全复核，闭合误差必须控制在规范范围内。
（2）对于基准点的引测采用导线法进行引测，引测好的基准点要请有关单位进行复核后才能使用。
（3）首先测定出三点连成三角控制网，并以任两点及延长线作为平面控制依据，将延长桩定出，以此控制整个平面放线。然后测出各点的具体位置，确保整体平面位置准确。
2.2测量人员配置及测量设备选择
（1）在施工过程中，由专业测量工程师负责本工程测量控制、定位放线、高程控制等测量工作，确保工程定位和高程的正确。
（2）测量设备
1）选用1台全站仪，用作平面定位放线，平面控制点的引测。
2）选用三台DS3型水准仪及铝合金5米塔尺三把，用作工程水准测量、标高引测验。
3）选用三把50米钢卷尺和拾把5米钢卷尺，用作平面距离丈量及高程传距用。
2.3高程控制测量
（1）为保证高程的有效控制，根据建设单位提供的水准基点，在受施工影响较小的区域设置临时高程水准基点，作为施工阶段高程引测的控制依据。
（2）对临时水准基点的设置，须经检查闭合后，才能使用，并在一定时间内进行复核，发现误差及时纠正。
（3）为防止高程的偏差积累，各控制点均应从原始点进行传递，尺身保持垂直，整尺传递，避免累积误差超限。
第三节、片石挡土墙施工
本工程的挡土墙墙高大于2m或等于2m的基础埋深为0.8m，墙高小于2m的基础埋深为0.5m，挡土墙基础应落在粉质粘土和层上,其承载力特征值不得小于150kpa和220kpa,对不满足承载力要求的基础开挖至设计要求承载力土层拟作加深换填3:7级配砂石处理；挡土墙砌筑施工前需对班组进行施工技术及安全的交底（详见附后技术及安全交底）；
施工时实行样板先行制度，先按设计图纸要求施工一段20米的样板段，样板完工后经三方（施工单位、监理单位及建设单位）验收合格后，按此标准样板进行下一段施工。
3.1基槽的开挖
基槽开挖使用1m3挖掘机及人工配合进行开挖，挖基配合墙体施工分段进行，先测量放线，定出开挖中线及边线，起点及终点，设立桩标，注明高程及开挖深度，基槽开挖按1：0.75的坡度进行放坡开挖，基槽底宽度按挡土墙的基础边向两侧扩宽0.5m工作面。由于现场狭窄施工现场无法堆放土方,土方需装车外运弃土。在施工过程中，应根据实际需要设置排水沟及集水抗进行施工抽水，保证工作面干燥以及基底不被水浸，基槽挖到位后立即组织相关单位及人员进行验收。
3.2基槽的换填
挡土墙部分地基不满足承载力要求的需进行换填处理，换填层材料拟作加深换填3:7级配砂石处理。换填层应分层采用振动打机夯实，压实系数大于或等于0.94，以保证承载力应满足设计要求。
3.3脚手架搭设
3.3.1该工程挡土墙高1.5～6.0m，采用φ48×3.5钢管在挡土墙的外侧，搭设双排脚手架进行挡土墙各项工序施工。
3.3.2脚手架搭设
（1）此工程中采用双排着地脚手架，立杆纵距不大于1.5米，步距为1.8米。
（2）脚手架上铺竹跳板下挂安全网，并在周围用安全网封闭，确保材料及垃圾不飞出伤人。
（3）脚手架搭设人员必须持证上岗，且在上岗时应检查搭设脚手架的材料质量是否符合要求，杜绝使用不合格脚手架材料。
（4）脚手架的基础必须密实、符合要求。
（5）搭设脚手架的材料不得有变形、伤裂现象，其强度必须符合设计要求。
（6）脚手架立杆的纵距、横距、步距应根据脚手架的搭设高度和上部荷载确定，不得超过规定。
（7）脚手架外侧每隔9m设一道剪刀撑，与地面夹角为45°～60°，自上而下连通。
（8）脚手架应经验收合格后方能使用，脚架应定期做好安全检查，及时整改，治量隐患。
3.3.3脚手架的拆除
（1）脚手架的拆除顺序与搭设顺序相反。
（2）脚手架拆除前先报告项目经理，确认确实不再需要脚手架时才能拆除。
（3）脚手架拆除过程中，操作人员要系好安全带，并放好工具，安全带要系在可靠位置。
（4）对拆下的钢管及扣件要用人工进行传递，不能任意抛掷，对于长钢管要用绳索先系好，绳索的另一端要系在可靠位置，再进行传递。
3.4 浆砌片石挡土墙的施工
（1）石料应坚硬不易风化，强度等级不得低于MU30，砌筑砂浆强度等级不得低于M10。
（2）浆砌片石挡土墙砌筑应拉准线，钉好坡度架，第一皮应用较大的毛石砌筑。
（3）片石挡土墙应分皮卧砌，各皮石块间利用自然形状，经调皮打修整使能与先砌石块基本吻合、搭砌紧密，上下错缝、内外搭砌，不得采用外面侧立石块，中间填心的砌筑方法，中间不得有铲口石、斧刃石和过桥石。
（4）灰缝厚度宜为20～30mm，砂浆应饱满，不得有干接现象。
（5）片石挡土墙必须设拉接石，拉接石应均匀分布，相互错开，同一皮内中距离不大于2m。
（6）片石挡土墙每天的砌筑高度，不应超过1.2m。
（7）片石挡土墙的中部厚度不小于200mm，每砌3～4皮为一个分高度，每个分层高度应找平一次，外露的灰缝宽度不得大于40mm，上下皮竖向灰缝应相互错开80mm以上，泄水孔直径Ф100mm,间隔3m设置一个，上下左右交错布置,最低处距地面应大于或等于300mm。
3.5挡土墙变形缝的处理
挡土墙的变形缝宽20mm（施工时缝内夹20mm厚的木板，施工完后抽出木板）从墙顶到基底沿墙的内、外、顶三侧填塞沥青麻筋，塞入深度为150mm。滤水层采用粗砂填料，采用麻袋装包堆砌到一定高度再回填土循环进行。
3.6挡土墙背面回填
挡土墙背面填土材料为良质土，不得采用淤泥或建筑垃圾，填土应分层夯实，每层回填厚度500mm，回填土密实度控制在90%以上，对每层填土均应进行检测并作好记录，经有关人员验收合格后方可继续进行回填。
第四章、劳动力、机械计划与施工进度计划
4.1拟需用机械设备表
机械名称
规格型号
额定功率
数量（台）
挖掘机
PC200型
1m3
2
自卸车

5吨
10
打夯机
HC-70

4
砼振动器
HS-42

3
搅拌机
L350
7.5KW
2
砂浆拌和机
L150
5.5KW
4
砂浆运输车
拖拉机
1M3
6
潜水泵

φ50
5
泥浆泵

φ65
2
全站仪
进口

1
水准仪
天津S3

3
发电机组
150kw

1
4.2劳动力计划表
工种
放线工
施工工长
电工
砌石工
普工
人数（人）
3
3
2
180
90
4.3施工进度计划
根据施工现场实际情况,将该段挡土墙分为三个施工段,每个施工段错开流水施工,二个施工段开工错开时间为6至8天,且根据现场具体情况量情再做相应调整；每个施工段人力配60个砌石工，30个普工；（具体详见施工进度计划表）
第五章、质量保证措施
5.1施工前应作好地面排水，保持基槽干燥。基槽开挖后应及时下基，及时回填、夯实、以免积水软化地基。
5.2填料必须与所选断面的填料土类机同。填料中的树皮、草根等杂物应清除。当用粘性土作填料时，应掺入适量的石块或碎石，以改善填料的压实性能。
5.3填料应分层夯实，密实度要符合中密要求。严禁人工注水沉实。
5.4施工挡土墙时，墙体砌筑与墙背填土应交叉进行，以免墙背悬空而导致墙身断裂或倾倒。
5.5施工现场设置专职质量员，对现场的施工质量进行监督检查。
第六章、安全保证措施
6.1基槽开挖应严格按要求放坡。操作时应随时注意土壁的变动情况，如发现有裂纹或部分坍塌现象，应及时进行放坡，并注意土壁的变化。
6.2深基槽上下先挖好阶梯或支撑靠梯，或开斜坡道，并采取防滑措施，禁止踩踏支撑上下。槽边应设安全栏杆。
6.3重物距土坡安全距离：汽车不小于3m，土方堆放不小于1m，堆土高不超过1.5m；材料堆放，应不小于1m。
6.4脚手架侧面要满挂安全网，操作平台上要满铺竹跳板，做到全封闭施工。
6.5施工现场挂警示牌，避免非操作人员误入，造成伤害。
6.6对操作人员进行入场教育、安全交底，并签定安全责任书，严格招待安全生产责任制，并定期进行考核。
6.7现场设置专职安全员，对施工现场的安全进行监督检查。
6.8组织安全领导小组，定期对施工现场进行安全检查。
6.9办理各种保险手续，避免因安全、保卫工作发生意外事故引起的麻烦和纠纷，减少经济损失。
第七章、文明施工措施
为保证我司良好的施工企业形象，进一步提高我司文明施工水平，保证各项工作的顺利进行，制定如下文明施工措施：
7.1设立文明施工管理常设机构，做到领导重视、逐级落实。
7.2做好宣传工作，在现场张贴文明施工的具体要求和措施，增强施工人员的文明施工意识。
7.3基本按施工平面布置各项临时设施和堆放材料、机械，做到整齐、清洁、安全、美观。
第八章、项目管理机构
