晶都华府二期25#、26#楼悬挑脚手架
一、工程概况
本工程位于位于连云港市东海县城西部城区，和平西路南侧，振兴南路西侧，建材巷北侧。
主楼结构类型为剪力墙结构，地上主体为25层面，地下1层。一层至三层采用落地式双排脚手架，三层、九层、十五层顶和二十－层顶分別加设钢梁采用悬挑式脚手架，按一挑六层（每六层搭设高度共17.4m），悬挑工字钢的布置另附平面图。本工程地下、地上商铺及标准层高度、标高如下表：
楼层
层高(m)
标高（m）
-1F
3.3
-3.3～0.00
1F
3.9
0.00～3.9 00
2F
3.5
3.9 00～7.40
3F-25F
2.9
7.4～74.1
阁楼层
2.9
74.1～77.0
设备层
2.9
77.0～79.9
二、编制依据
1、《建筑施工手册》第四版 中国建筑工业出版社；
2、《钢结构设计规范》GB50017-2012中国建筑工业出版社；
3、《建筑结构荷载规范》GB50009-2012中国建筑工业出版社；
4、《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；
5、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 中国建筑工业出版社；
6、《建筑地基基础设计规范》GB50007-2011中国建筑工业出版社；

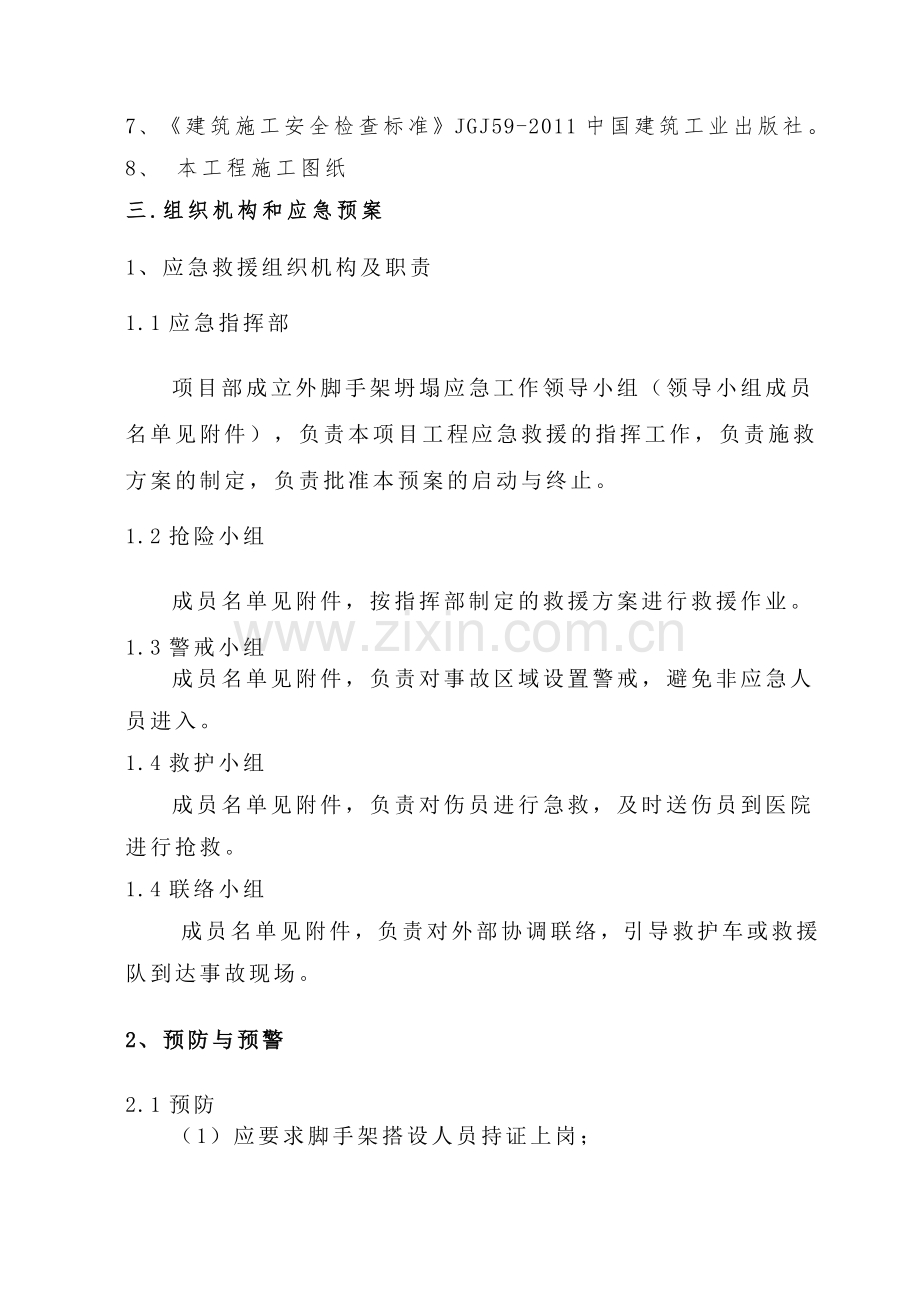

7、《建筑施工安全检查标准》JGJ59-2011中国建筑工业出版社。
8、 本工程施工图纸
三.组织机构和应急预案
1、应急救援组织机构及职责
1.1应急指挥部
项目部成立外脚手架坍塌应急工作领导小组（领导小组成员名单见附件），负责本项目工程应急救援的指挥工作，负责施救方案的制定，负责批准本预案的启动与终止。
1.2抢险小组
成员名单见附件，按指挥部制定的救援方案进行救援作业。
1.3警戒小组
成员名单见附件，负责对事故区域设置警戒，避免非应急人员进入。
1.4救护小组
成员名单见附件，负责对伤员进行急救，及时送伤员到医院进行抢救。
1.4联络小组
成员名单见附件，负责对外部协调联络，引导救护车或救援队到达事故现场。
2、预防与预警
2.1预防
（1）应要求脚手架搭设人员持证上岗；
（2）对钢管、扣件等材料进行严格把关，严禁不合格材料投入使用；
（3）脚手架验收合格方可投入使用；
（4）加强日常的巡视检查，对出现的架体变形或地基沉降等导常情况及时采取应急措施；
（5）加强大风大雨后对脚手架使用前的安全检查，对发现的地基沉降、立杆悬空等情况及时采取补救措施。
（6）对独立脚手架的拉结支撑加强日常巡视，发现异常情况及时督促进行整改。
2.2预警
项目管理人员发现脚手架荷载超过设计值或脚手架主要杆件不符合规范要求时，应及时停止脚手架的使用。
3、信息报告程序
施工现场作业人员、专职安全员发现脚手架出现重大安全隐患或出现脚手架坍塌时应及时报告项目负责人。
4、应急处置
（1）施工现场发生人员伤亡坍塌事故时，发现人员及时告知项目经理，项目经理应及时向安全监督站和建设局报告，同时拨打急救电话请求救援，并根据现场实际情况制定救援措施；
（2）联络小组应及时到达工地门口，指引专业救援人员以最快速度到达出事地点；
（3）警戒小组应立即设立危险警戒区域，严禁与应急抢险无关的人员进入；
（4）抢险小组根据应急救援方案展开救援，采取可靠措施加固、拆除未坍塌部位的架体，拆除或切割压住伤者的杆件，对被埋伤员进行救援；
（5）救护小组应在专业救护人员到达前，对受伤人员进行应急救援。
5、保障措施
5.1应急队伍保障
根据项目部的实际情况，组建抢险小组、联络小组等队伍，并定期对其进行应急救援的技能培训。
5.2应急物资设备保障
项目部配备应急灯（2台）、担架（2付）、安全带（4付）。项目指定材料员定期对应急救援物资进行维护，确保其处于正常使用状态。
5.3应急经费保障
项目设专项经费，用于坍塌事故所需的应急物资储备、灾后处理、灾后恢复工作经费和应急人员的补助等。
6、培训与演练
6.1 培训
项目部在脚手架使用过程中，应每季对所有员工进行一次应急知识的培训；新员工入场时应接受应急知识（伤员急救常识、抢险救灾基本常识等等）的培训；项目部的应急救援人员应接受专门应急救援培训（包括紧急情况判断、应急救援技术、现场处置措施等）。
6.2演练
项目部在脚手架使用前组织一次演练，使应急人员更清晰地明确各自的职责和工作程序，提高协同作战的能力，保证应急救援工作有效、迅速地开展。并对演练的效果进行分析评估，及时解决演练中暴露的问题。
7、附件
7.1指挥部人员名单及联系电话；
7.2联络小组人员名单及联系电话；
7.3抢险小组人员名单及联系电话。
应 急 救 援 组 织 机 构
应急指挥部
职务
姓名
联系电话
组长
卞双双
13812437822
副组长
胥健
13775491169
成员
张团礼 肖建军 韩传文
15161320759 13861427897

抢险小组
职务
姓名
联系电话
组长
胥健
13775491169
副组长
肖建军
15161320759
成员
薛建龙 倪士林 宋普帅
18936580594 18795536505 18351244188

警戒小组
职务
姓名
联系电话
组长
韩传文
13861427897
副组长
薛建龙
18936580594
成员
倪士林 宋普帅
18795536505 18351244188

救护小组
职务
姓名
联系电话
组长
刑元明
18351246999
副组长
王新和
15062911958
成员
姜学彬 邱彬
15251250043 15151263450

联络小组
职务
姓名
联系电话
组长
胥健
13775491169
副组长
肖建军
156161320759
成员
姜学彬 邱彬
15251250043 15151263450

四．材料要求
1、本工程采用钢管Φ４８㎜×３.0㎜，其质量应符合现行国家标准《碳素结构钢》（ＧＢ／Ｔ７００）中Ｑ２３５－Ａ级钢的规定，对于新钢管，应当符合下列规定：
应有产品质量合格证、质量检验报告；
钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬
弯、毛刺、压痕和深的划道；
钢管外径、壁厚、端面等的偏差，应符合规范规定；
钢管必须涂有防锈漆；
旧钢管应符合下列规定：
表面锈蚀深度应符合规范规定≤０.５mm;
钢管弯曲变形符合规范规定；
2、扣件：新扣件应有生产许可证，法定检测单位的测试报告和产品质量合格证；旧扣件使用前进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；新旧扣件均应进行防锈处理；在螺栓拧紧扭力矩达65N·m时，不得发生破坏。
3、水平脚手板采用竹笆片，长为1500mm、宽为1000mm，腐朽的竹笆片不得使用，竹笆片与架体钢管采16#钢丝固定。
4、安全密目网、平网应有出厂合格证、检测报告等证件。
5、悬挑水平钢梁采用18号工字钢，总长4.0米，其中建筑物外悬挑段长度1.3米，建筑物内锚固段长度2.7米 。
五．搭设方案
说明：在主楼南侧阳台处安装－台升降机，此处架体开囗处端部设置Z字形斜撑，每层均设置钢性连墙件。
5.1悬挑式脚手架
脚手架施工工艺：固定悬挑钢梁（18号工字钢）—→在钢梁上固定立杆底座—→ 搭设扫地杆、立杆—→搭设大小横杆及剪刀撑—→挂密目网及平目网
1、 预埋吊环：在混凝土板浇注混凝土之前预埋吊环。吊环下部的平直段必须保证锚固长度，并且应在板下筋下面。如右图所示：
直径20的一级钢筋

2、 安装钢梁：钢梁采用4000mm长的18号工字钢，安装时伸出楼板1300mm，楼板上2700mm，按照脚手架的纵距1500 mm一道布置，遇到墙柱可以适当调整间距。每根钢梁用三道吊环固定，第一道距离楼板边缘300mm处，第二、第三道在楼板内钢梁端部200mm处两道间距为200mm。如下图所示：

3、焊接立杆底座：立杆底座采用Φ25的钢筋与钢 梁焊接制作而成。每根钢梁上离端部100mm和 1000mm处分别焊接一个。
4、安装钢丝绳拉结：每根钢梁均采用钢丝绳上面与上一层预埋吊环拉结，下面工字钢拉结，工字钢下部需焊接直径28mm钢筋以保证拉结效果。
5、脚手架搭设原则：
脚手架必须在距离钢梁上200mm处分别设置一道大横杆和小横杆，均采取直角扣件固定在立杆上。第一层小横杆应在大横杆下面，第二层以上小横杆均在大横杆上面。小横杆应沿立杆左右交错放置。

立杆必须用钢管与建筑物做可靠连接，脚手架连墙件布置间距为两步三跨（随层设置）；
立杆上的对接扣件应交错布置：两根相邻的立杆接头位置不应设置在同一步内，同步内隔一根立杆的两个相同接头在高度方向错开的距离不小于500mm，各接头中心至主接头的距离不宜大于步距的1/3。
剪刀撑搭接长度不应小于1m,且采用不少于2个扣件固定，在本工程中，剪力撑搭接采用中间一个两端各一个共三个扣件。
扣件规格应与钢管外径Φ48相同；螺栓拧紧扭力矩不应小于40N·m，且不应大于65N·m；主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用得直角扣件、旋转扣件得中心点的相互距离不应大于150mm；各杆件端头伸出扣件盖板边缘的长度不应小于100mm。

6、安装大小横杆与立杆：大横杆应该在立杆的内侧，按照步距900mm布置；小横杆则应该沿立杆两侧交错安装，按照纵距布置；主节点处各扣件中心点距离不得大于150mm。立杆除最上的一步可以搭接外其余必须采用对接接头。
纵向水平杆的构造应符合以下规定：
纵向水平杆设置在立杆内侧，其长度不宜小于三跨。
纵向水平杆对接扣件应错位布置：两根相邻纵向水平杆的接头不宜设置在同一卡或同一步距内，不同步或不同跨两个相邻接头的水平方向错开距离不应小于500mm，各接头中心至最近主接点的距离不宜大于纵距的1/3。其他步距大横杆，小横杆与此同，小横杆端头与墙体相隔100mm，探出立杆约为150mm。
连墙件的搭设按照随层二跨进行连接脚手架。在本工程中，由于柱间距过大，只与柱体连接不满足要求，故采用在板上预埋钢管，作为连墙杆件的锚固端，均采用刚性连接。
7、加设剪力撑：
在本工程中，剪力撑即斜杆与地面的仰角宜在45°-60°之间，双排脚手架应在外侧立面整个长度和高度上连续设置剪力撑，剪力撑的搭接长度不小于1m，扣件盖板距端部不少于100mm，搭接处用三个扣件且互相均分，剪力撑，斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主接点的间距不宜大于150mm。横向剪力撑加设：每隔15m加设一道，在建筑物四周大角处两端头开始加设，以提高架体的整体刚度，钢管搭接符合上述搭接要求。
8、作业层横杆和挡脚板均应搭设在外立杆的内侧，上栏杆上皮高度应为1.2m，挡脚板高度不应小于180mm，中栏杆应居中设置。
9、安全网的挂设：
脚手架外侧必须挂设密目网，网与网之间设置严密，并将密目网绑扎牢固。
平网从四层开始挂设，然后每隔三层挂设一道，要求安全平网与密目网应有出厂合格证，准用证，同时做试荷，确保平网强度要求，施工层脚手架内立杆与建筑物之间进行封闭施工，确保安全。
5.2 落地脚手架搭
脚手架搭设的工艺流程为：铺垫板→纵向扫地杆→横向扫地杆→立杆→大横杆→小横杆→连墙件→剪刀撑→铺脚手板→扎安全网。
1、 落地式脚手架立杆间距为1.5m，内排架距楼层边缘0.3m，排距为0.9m，大横杆步距为1.8m。相邻的立杆接头位置应错开布置在不同的步距内，与相邻的大横杆的距离不宜大于步距的三分之一。立杆与大横杆必须用直角扣件扣紧，不得隔步设置或遗漏。除扫地杆布置在立杆外侧以外，其余大横杆均布置在立杆内侧，且接头应错开在不同的立杆纵距中，与相邻立杆的距离不大于纵距的三分之一。同一排大横杆的水平偏差不大于该片脚手架总长度的1/250，且不大于50mm。
2、小横杆步距间距同立杆间距，应贴近立杆布置，搭于大横杆之上并用直角扣件扣紧。
3、连墙件的搭设严格按照随层二跨进行连接脚手架。在本工程中，由于柱体少，只与柱体连接不满足要求，故采用每层2.9m设置连墙件，可采用在板上预埋钢管，作为连墙杆件的锚固端，均采用刚性连接。连墙件与其预埋件通过扣件及前后两根水平杆进行连接，以加强脚手架的横向刚度。
4、落地式外架必须设置纵横扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮200mm处的立杆上。横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。
5、搭设落地式脚手架之前先铺设垫板，垫板采用50mm厚木脚手板。
6、外脚手架剪刀撑应联系5根立杆，斜杆与地面夹角为60°，剪刀撑沿架体整个长度和高度连续布置。剪刀撑斜杆应用扣件固定在与之相交的横向水平杆上的伸出端或立杆上，扣件中心至主节点的距离不宜大于150mm。剪刀撑斜杆宜采用搭接，搭接长度不应小于1.0m，并应用3个扣件均匀布置固定，端部扣件离杆端的距离不应小于100mm。
7、外脚手架于结构楼层处应满铺竹笆片，防止坠物砸人，竹笆片下设通长大眼安全网。
8、外脚手架于每个结构楼层处设200mm高挡脚板，挡脚板采用14mm厚的竹胶板制作，表面涂刷红白相间油漆，间距为150mm。
9、外脚手架在转角处设双立杆，且横杆在圆弧转角处随圆弧打弯。
10、外架架体钢管涂刷桔黄色油漆，色卡由安全部确定。剪刀撑涂刷红白相间油漆，红白间距为500mm。
5.3 人梯和斜道
5.3.1 搭设及使用原则
1、方便、实用，构造简单，便于搭拆。
2、整体稳定性好，安全使用，且不影响主体结构施工。
3、斜道仅限于人员通行，严禁由上人通道运输材料、机械、设备等。
4、搭设采用落地扣件式钢管脚手架，采用φ48×3.0粉刷橙黄油漆的钢管，防护栏杆、剪刀撑采用红白相间钢管，梯段采用50mm厚木板。
5.3.2 搭设要求
1、架体立杆间距为1.5m×0.8m，步距1.8m。梯段宽1000mm，高度17.4米。上铺50mm厚木板，并按300mm间距钉牢踏步板条，踏步上采取防滑措施。脚手架杆底部离地面20cm处，设一道扫地杆，每层梯段及平台底部处采用红白相间模板条设挡脚板，1.2m处设防护栏杆。通道外围用密目网进行封闭维护，入口处设安全警示牌。
2、斜道梯段方向设交叉两道450剪刀撑，剪刀撑延高度连续设置，并与立杆和横向水平杆扣牢。剪刀撑搭接长度100cm，用3个扣件连接。
3、相邻两立杆接头错开不小于50cm，且不在同一步距内，纵横向水平杆接头用对接扣件连接，上下相邻两根纵横向水平杆接头错开不小于50cm，并不在同一跨内。
4、架体搭设要规范，要求横平、竖直，间距、露头一致，放线定位，拉线固定，整体应架设牢固。
5、外墙斜道部位必须自下至上设置连墙件，连墙件应设置在斜道转向节点处或斜道的中部竖线上，连墙点竖向间距不大于楼层高度。
六．荷载计算
6.1、参数信息:
1.脚手架参数
搭设尺寸为：立杆的纵距为 1.50米，立杆的横距为0.90米，立杆的步距为1.80 米；
计算的悬挑脚手架为双排脚手架搭设高度为17.4 米，立杆采用单立管；
内排架距离墙长度为0.30米；
小横杆在上，搭接在大横杆上的小横杆根数为 2；
采用的钢管类型为 Φ48mm×3.0mm；
横杆与立杆连接方式为单扣件；扣件抗滑承载力系数为 0.80；
连墙件采用钢性随层二跨，竖向间距 2.90 米，水平间距3.0 米，采用扣件连接；
连墙件连接方式为双扣件；
2.活荷载参数
施工荷载均布参数(kN/m2):3.000；脚手架用途:主体结构施工脚手架；
同时施工层数:2；
3.风荷载参数
连云港市东海县地区，基本风压为0.500，风荷载高度变化系数μz为1.750，风荷载体型系数μs为1.263；
考虑风荷载；
4.静荷载参数
每米立杆数承受的结构自重标准(kN/m2):0.1394；
脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m2):0.140；
安全设施与安全网(kN/m2):0.005；脚手板铺设层数:4；
脚手板类别:竹笆片；栏杆挡板类别:栏杆木；
4.水平悬挑支撑梁
悬挑水平钢梁采用[18号工字钢] ，其中建筑物外悬挑段长度1.30米，建筑物内锚固段长度 2.7 米。
与楼板连接的螺栓直径(mm):20.00－级钢；
楼板混凝土标号:C30；
5.拉绳与支杆参数
支撑数量为:1；

钢丝绳安全系数为:4.000；
钢丝绳与梁夹角为(度):60；
悬挑水平钢梁采用钢丝绳与建筑物拉结（不参加计算、仅为安全储备），最里面面钢丝绳距离建筑物 1.20 m。

6.2、小横杆的计算:
小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。
按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。
1.均布荷载值计算
小横杆的自重标准值: P1= 0.033 kN/m ；
脚手板的荷载标准值: P2= 0.350×1.500/3=0.175 kN/m ；
活荷载标准值: Q=2.000×1.500/3=1.000 kN/m；
荷载的计算值: q=1.2×0.033+1.2×0.175+1.4×1.000 = 1.650 kN/m；

小横杆计算简图
2.强度计算
最大弯矩考虑为简支梁均布荷载作用下的弯矩，
计算公式如下:

最大弯矩 Mqmax =1.650×0.9002/8 = 0.167 kN.m；
σ = Mqmax/W =37.207 N/mm2；
小横杆的计算强度小于 205.0 N/mm2,满足要求！
3.挠度计算:
最大挠度考虑为简支梁均布荷载作用下的挠度
荷载标准值q=0.033+0.175+1.000 = 1.208 kN/m ；

最大挠度 V = 5.0×1.208×900.04/(384×2.060×105×107800.0)=0.465 mm；
小横杆的最大挠度小于 900.0 / 150=6.000 与10 mm,满足要求！
6.3、大横杆的计算:
大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。
1.荷载值计算
小横杆的自重标准值: P1= 0.033×0.900=0.030 kN；
脚手板的荷载标准值: P2= 0.350×0.900×1.500/3=0.158 kN；
活荷载标准值: Q= 2.000×0.900×1.500/3=0.900 kN；
荷载的计算值: P=(1.2×0.030+1.2×0.158+1.4×0.900)/2=0.742 kN；

大横杆计算简图
2.强度计算
最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分配的弯矩和。

均布荷载最大弯矩计算:M1max=0.08×0.033×1.500×1.5002=0.009 kN.m；

集中荷载最大弯矩计算公式如下:

集中荷载最大弯矩计算:M2max=0.267×0.742×1.500= 0.297 kN.m；
M = M1max + M2max = 0.009+0.297=0.306 kN.m
抗弯强度:σ= 0.306×106/4490.0=68.231 N/mm2；
大横杆的抗弯强度σ= 68.231 小于[f]=205.0N/mm2；
3.挠度计算
最大挠度考虑为大横杆自重均布荷载与荷载的计算值最不利分配的挠度和,单位:mm
均布荷载最大挠度计算公式如下:

大横杆自重均布荷载引起的最大挠度：
Vmax= 0.677×0.033×1500.04 /(100×2.060×105×107800.0) = 0.051 mm；
集中荷载最大挠度计算公式如下:

集中荷载标准值最不利分配引起的最大挠度：
P=（0.030+0.158+0.900）/2=0.544kN
V= 1.883×0.544×1500.03/ ( 100 ×2.060×105×107800.0) = 1.556 mm；
最大挠度和：V= Vmax + Vpmax = 0.051+1.556=1.607 mm；
大横杆的最大挠度小于 1500.0 / 150=10.0 或者 10 mm,满足要求！
6.4、扣件抗滑力的计算:
按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数0.80，
该工程实际的旋转单扣件承载力取值为6.40kN。
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):
R ≤ Rc

其中 Rc -- 扣件抗滑承载力设计值,取6.40 kN；
R -- 纵向或横向水平杆传给立杆的竖向作用力设计值；
横杆的自重标准值: P1 = 0.033×1.500=0.050 kN；
脚手板的荷载标准值: P2 = 0.350×0.900×1.500/2=0.236 kN；
活荷载标准值: Q = 2.000×0.900×1.500 /2 = 1.350 kN；
荷载的计算值: R=1.2×(0.050+0.236)+1.4×1.350=2.233 kN；
R < 6.40 kN , 单扣件抗滑承载力的设计计算满足要求!
6.5、脚手架荷载标准值:
作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：
(1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1394
NG1 = 0.139×28.000 = 3.903 kN；
(2)脚手板的自重标准值(kN/m2)；本例采用木脚手板，标准值为0.35
NG2= 0.350×4×1.500×(0.900+0.3)/2 = 1.260 kN；
(3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆木，标准值为0.11
NG3 = 0.140×4×1.500/2 = 0.420 kN；
(4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005
NG4 = 0.005×1.500×28.000 = 0.210 kN；
经计算得到，静荷载标准值
NG =NG1+NG2+NG3+NG4 = 5.793 kN；
活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2
取值。
经计算得到，活荷载标准值
NQ= 2.000×0.900×1.500×2/2 = 2.700 kN；
风荷载标准值应按照以下公式计算

其中 Wo -- 基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：
Wo = 0.500 kN/m2；
Uz -- 风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：
Uz= 1.75 ；
Us -- 风荷载体型系数：Us =1.263
经计算得到，风荷载标准值
Wk = 0.7 ×0.500×1.75×1.263 = 0.774 kN/m2；
不考虑风荷载时,立杆的轴向压力设计值（10.732 kN）计算公式
N = 1.2NG+1.4NQ= 1.2×5.793+ 1.4×2.700= 10.732 kN；
考虑风荷载时,立杆的轴向压力设计值（10.165 kN）计算公式
N = 1.2 NG+0.85×1.4NQ = 1.2×5.793+ 0.85×1.4×2.700= 10.165 kN；
风荷载设计值产生的立杆段弯矩 MW计算公式
Mw = 0.85 ×1.4WkLah2/10 =0.850 ×1.4×0.774×1.500× 1.5002/10 = 0.310 kN.m；
5.6、立杆的稳定性计算:
不组合风荷载时，立杆的稳定性计算公式为：

立杆的轴心压力设计值 ：N =10.732 kN；
计算立杆的截面回转半径 ：i = 1.59 cm；
计算长度附加系数 ：K = 1.155 ；
计算长度系数参照《扣件式规范》表5.3.3得 ：U = 1.500
计算长度 ,由公式 lo = kuh 确定 ：lo = 2.599 m；
Lo/i = 163.000 ；
轴心受压立杆的稳定系数φ,由长细比 lo/i 的结果查表得到 ：φ= 0.265 ；
立杆净截面面积 ： A = 4.24 cm2；
立杆净截面模量(抵抗矩) ：W = 4.49 cm3；
钢管立杆抗压强度设计值 ：[f] =205.000 N/mm2；
σ = 10732.000/(0.265×424.000)=95.513 N/mm2；

立杆稳定性计算 σ = 95.513 小于 [f] = 205.000 N/mm2 满足要求！

考虑风荷载时,立杆的稳定性计算公式

立杆的轴心压力设计值 ：N =10.165 kN；
计算立杆的截面回转半径 ：i = 1.59 cm；
计算长度附加系数 ： K = 1.155 ；
计算长度系数参照《扣件式规范》表5.3.3得 ：U = 1.500
计算长度 ,由公式 lo = kuh 确定：lo = 2.599 m；
Lo/i = 163.000 ；
轴心受压立杆的稳定系数φ,由长细比 lo/i 的结果查表得到 ：φ= 0.265
立杆净截面面积 ： A = 4.24 cm2；
立杆净截面模量(抵抗矩) ：W = 4.49 cm3；
钢管立杆抗压强度设计值 ：[f] =205.000 N/mm2；
σ = 10164.840/(0.265×424.000)+67509.548/4490.000 = 105.502 N/mm2；
立杆稳定性计算 σ = 105.502 小于 [f] = 205.000 N/mm2 满足要求！
6.6、连墙件的计算:
连墙件的轴向力计算值应按照下式计算：
Nl = Nlw + No
风荷载基本风压值 Wk = 0.168 kN/m2；
每个连墙件的覆盖面积内脚手架外侧的迎风面积 Aw = 13.500 m2；
连墙件约束脚手架平面外变形所产生的轴向力(kN), No= 5.000 kN；
风荷载产生的连墙件轴向力设计值(kN)，应按照下式计算：
NLw = 1.4×Wk×Aw = 3.177 kN；
连墙件的轴向力计算值 NL= NLw + No= 8.177 kN；
其中 φ -- 轴心受压立杆的稳定系数,l为内排架距离墙的长度,
由长细比 l/i=300.000/15.900的结果查表得到0.949；
A = 4.24 cm2；[f]=205.00 N/mm2；
连墙件轴向力设计值 Nf=φ×A×[f]=0.949×4.240×10-4×205.000×103 = 82.487 kN；
Nl=8.177<Nf=82.487,连墙件的设计计算满足要求！
连墙件采用双扣件与墙体连接。
经过计算得到 Nl=8.177小于双扣件的抗滑力 16.0 kN，满足要求!

连墙件扣件连接示意图
6.7、悬挑梁的受力计算:
悬挑脚手架的水平钢梁按照带悬臂的连续梁计算。
悬臂部分脚手架荷载N的作用，里端B为与楼板的锚固点，A为墙支点。
本工程中，脚手架排距为900mm，内侧脚手架距离墙体300mm，支拉斜杆的支点距离墙体为 1200mm，
水平支撑梁的截面惯性矩I = 1130.00 cm4，截面抵抗矩W = 141.00 cm3，截面积A = 26.10 cm2。
受脚手架集中荷载 N=1.2×5.793 +1.4×2.700 = 10.732 kN；
水平钢梁自重荷载 q=1.2×26.100×0.0001×78.500 = 0.246 kN/m；

悬挑脚手架示意图

悬挑脚手架计算简图

经过连续梁的计算得到

悬挑脚手架支撑梁剪力图(kN)

悬挑脚手架支撑梁变形图(kN)

悬挑脚手架支撑梁弯矩图(kN.m)
经过连续梁的计算得到
各支座对支撑梁的支撑反力由左至右分别为
R[1] = 12.850 kN；
R[2] = 9.622 kN；
R[3] = -0.197 kN。
最大弯矩 Mmax= 1.783 kN.m；
截面应力 σ =M/1.05W+N/A= 1.783×106 /( 1.05 ×141000.0 )+ 0.000×103 / 2610.0 = 12.046 N/mm2；
水平支撑梁的计算强度 σ =12.046 小于 215.000 N/mm2,满足要求！
6.8、悬挑梁的整体稳定性计算:
水平钢梁采用[18号工字钢,计算公式如下：

其中φb -- 均匀弯曲的受弯构件整体稳定系数，按照下式计算：

经过计算得到强度 φb = 570 ×9.9×88.0× 235 /( 1200.0×160.0×235.0) = 2.59
由于φb大于0.6，查《钢结构设计规范》(GB50017-2003)附表B，得到 φb值为0.961。
经过计算得到强度 σ = 1.783×106 /( 0.961×141000.00 )= 13.162 N/mm2；
水平钢梁的稳定性计算 σ = 13.162 小于 [f] = 215.000 N/mm2 ,满足要求!

6.9、锚固段与楼板连接的计算:
1.水平钢梁与楼板压点如果采用钢筋拉环，拉环强度计算如下：
水平钢梁与楼板压点的地锚受力R=9.622kN；
水平钢梁与楼板压点的地锚强度计算公式为:

其中 [f] 为地锚钢筋抗拉强度，按照《混凝土结构设计规范》10.9.8[f] = 50N/mm2；
所需要的水平钢梁与楼板压点的地锚最小直径 D=[9621.913×4/(3.142×50×2)]1/2 =11.068mm
水平钢梁与楼板压点的地锚一定要压在楼板下层钢筋下面，并要保证两侧30cm以上搭接长度。(现场使用吊环或U型夹具直径为20mm－级钢)
6.10、架体地基的计算:
地上1-3层，使用落地架时，大部分落地架体支设商铺二层混凝土顶板上，少部分架体支设在夯实的回填土上（压实系数实测值为0.94），且所有落地钢管底座为3cm厚、30cm长×30cm宽的木板，足以保证架体的稳定性。
七、脚手架的劳动力、工期安排
1、为确保工程进度的需要，同时根据本工程的结构特征和外脚手架
