常用的CPU插座.doc

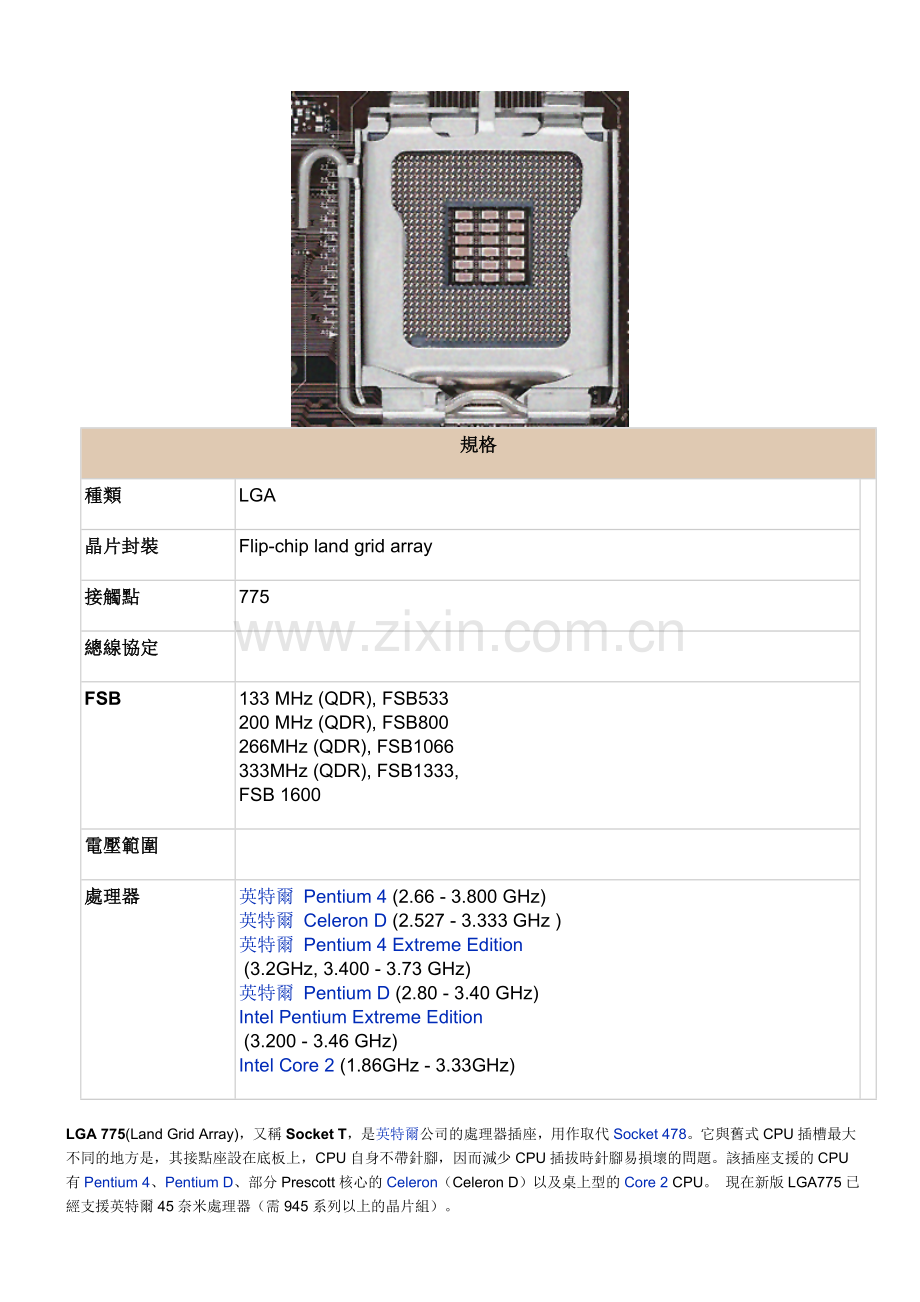

規格
種類
LGA

晶片封裝
Flip-chip land grid array

接觸點
775

總線協定

FSB
133 MHz (QDR), FSB533
200 MHz (QDR), FSB800
266MHz (QDR), FSB1066
333MHz (QDR), FSB1333,
FSB 1600

電壓範圍

處理器
英特爾 Pentium 4 (2.66 - 3.800 GHz)
英特爾 Celeron D (2.527 - 3.333 GHz )
英特爾 Pentium 4 Extreme Edition
 (3.2GHz, 3.400 - 3.73 GHz)
英特爾 Pentium D (2.80 - 3.40 GHz)
Intel Pentium Extreme Edition
 (3.200 - 3.46 GHz)
Intel Core 2 (1.86GHz - 3.33GHz)

LGA 775(Land Grid Array)，又稱Socket T，是英特爾公司的處理器插座，用作取代Socket 478。它與舊式CPU插槽最大不同的地方是，其接點座設在底板上，CPU自身不帶針腳，因而減少CPU插拔時針腳易損壞的問題。該插座支援的CPU有Pentium 4、Pentium D、部分Prescott核心的Celeron（Celeron D）以及桌上型的Core 2 CPU。 現在新版LGA775已經支援英特爾45奈米處理器（需945系列以上的晶片組）。
使用LGA775的處理器核心
· Prescott Pentium 4 505J, 506, 520-570, 520J-570J, 521-571
· Prescott 2M Pentium 4 630-670, 662-672
· Cedar Mill Pentium 4 631-661
· Prescott 256K Celeron D 325J-345J, 326-351
· Prescott Pentium 4 Extreme Edition 3724MHz
· Gallatin Pentium 4 Extreme Edition 3400/3466MHz
· Smithfield Pentium D 805, 820-840
· Smithfield Pentium Extreme Edition 840
· Presler Pentium D 915, 925, 920-960
· Presler Pentium Extreme Edition 950/960
· Conroe Core 2 Duo E4300-4400, E63X0-68X0, Pentium Dual-Core E21X0-E2200
· Conroe Core 2 Extreme, X6800
· Conore Celeron Dual Core E1X00
· Kentsfield Core 2 Quad, Q6600, Q6700
· Kentsfield Core 2 Extreme, QX6700, QX6850, QX6800
· Wolfdale Core 2 Duo E8X00 45nm
· Wolfdale Core 2 Duo E7X00 45nm
· Wolfdale Pentium Dual Core E5X00 45nm
· Wolfdale Pentium Dual Core E6X00 45nm
· Yorkfield Core 2 Quad, Q8X00, Q9X00 , Q9X50
· Yorkfield Core 2 Extreme, QX9650, QX9770
可使用LGA775的晶片組
英特爾
· i848P系列
· i865/875系列
i865G/GV/P/PE, i875P
· i91X/925 Express系列（不支援雙核心處理器）
i910GL, i915G/GL/GV/P/PL, i925X/XE
· i945/955 Express系列
i945G/P, i955X
· i946 Express系列
946GZ/PL
· 965/i975 Express系列
Q965/P965/G965/Q963/i975X
· 3X系列
P35/G35/P33/G33/Q33/P31/G31/X38
· 4X系列
X48/P45/P43/P41/G45/G43/G41
· 伺服器用晶片組
E7221/E7230
Nvidia
· nForce 4
nForce 4 Ultra/SLi／SLi XE/SLi X16 (Intel Edition)
· nForce 500 Intel Edition
nForce 590 SLi/570 SLi
· nForce 600i
nForce 680i
nForce 650i SLi
· nForce 700i
nForce 750i SLi
nForce 780i SLi
nForce 790i SLi
AMD
· Radeon Xpress 200 IE
· RD600
SiS
· SiS 649/656/656FX/662/670/671FX
VIA
· VIA PT800Pro/PT894/PT894 Pro

規格
種類
LGA

晶片封裝
Flip chip land grid array

接觸點
1156

總線協定
Intel DMI

FSB

電壓範圍

處理器
Intel Core i3/i5/i7

LGA 1156亦稱Socket H，是英特尔繼LGA 1366後的CPU插座。它亦是Intel Core i3/i5/i7處理器（Nehalem系列）的插座，讀取速度比LGA 775高。
使用LGA1156的處理器
· Intel Core i3系列
· Intel Core i5系列
· Intel Core i7系列（i7 9系列除外）
支援的晶片組
· Intel P55、H55、H57

規格
種類
LGA

晶片封裝
Flip chip land grid array

接觸點
1366

總線協定
Intel QPI

FSB

電壓範圍

處理器
Intel Core i7

LGA 1366亦稱Socket B，是Intel繼LGA 775後的CPU插座。它亦是Intel Core i7處理器（Nehalem系列）的插座，讀取速度比LGA 775高。
使用LGA1366的處理器
· Intel Core i7 9系列
· Intel Core i9
支援的晶片組
· Intel x58 Series

LGA 1155
規格
種類
LGA

晶片封裝

接觸點
1155

總線協定

FSB

電壓範圍

處理器
Intel Core i3/i5/i7（Sandy Bridge微架構）

LGA 1155又稱「Socket H2」，是英特爾（Intel）預定於2011年所推出Sandy Bridge微架構的新款Core i3、Core i5及Core i7處理器所用的CPU插槽，此插槽將取代LGA 1156，兩者並不相容，因此新舊款CPU無法互通使用[1]。
參考資料
1. ^ Sandy Bridge即將來到！LGA1156 CPU還能買？. 超頻者天堂. 2010-11-02 [2010-11-02].

規格
種類
PGA-ZIF

晶片封裝
Ceramic Pin Grid Array (CPGA)
Organic Pin Grid Array (OPGA)

接觸點
940

總線協定
HT

FSB
200 MHz 系統時脈
1 GHz HyperTransport

電壓範圍

處理器
Athlon 64
Athlon 64 X2
Athlon 64 FX FX-62
Opteron 12xx
Sempron
Athlon X2

Socket AM2，原稱“Socket M2”，是供AMD桌上型處理器使用的CPU插座，用以取代Socket 754和939，並已於2006年5月23日推出。它擁有940針，支援雙通道DDR2 SDRAM，但針腳的排列方式與Socket 940不相同，又因為S940不支援DDR2 SDRAM，因此兩者並不兼容。據AnandTech一份近期的測試報告指出，在配備相同週邊產品的環境下，使用AM2的系統的性能比使用S939的快0-7%。
首批支援AM2的處理器，計有代號Orleans的單核Athlon 64（3200+至3800+）、Windsor的雙核Athlon 64 X2（3800+至5000+）及Athlon 64 FX（FX-62），代號Santa Ana的Opteron 1200系列，以及代號Manila的Sempron，全數均使用90納米製程，支援SSE3及虛擬化技術。而代號Brisbane的雙核Athlon 64 X2（3600+至5000+）及Athlon X2（BE-2300和BE-2350）、代號Lima的單核Athlon 64（3500+和3800+），以及代號Sparta的Sempron（LE-1150），則使用65納米製程。
Socket AM2也是AMD的主流CPU插座之一，另有供Opteron 2000系列以上及Athlon FX-70以上使用的Socket F，及供行動電腦使用的Socket S1。
後續
AM3處理器使用新記憶體控制器，支援DDR2及DDR3 RAM；反過來由於AM2處理器沒有這款控制器，因此不能用於AM3底板。Socket AM2與Socket AM3之間有過渡產品Socket AM2+，加入HT3.0支援。
Socket AM3及Socket AM2+處理器可用於Socket AM2底板，只是系統匯流排速率會從原HT3.0(5200 MT/s)降至HT1.0(2000MT/s)[1]，但非所有主機廠商皆提供BIOS更新。

規格
種類
PGA-ZIF

晶片封裝
Ceramic Pin Grid Array (CPGA)
Organic Pin Grid Array (OPGA)

接觸點
940

總線協定

FSB
200MHz 系統時脈
2.6GHz HyperTransport 3.0

電壓範圍

處理器
Athlon 64
Athlon 64 X2
Opteron
Phenom 系列

Socket AM2+是一款AMD處理器的CPU插座，是現時用於多款AMD處理器（如Athlon 64 X2）的Socket AM2的後繼插座。Socket AM2+完全相容於Socket AM2，用於Socket AM2的處理器也能用於Socket AM2+的底板，反之亦然。
而Socket AM2+有兩個主要特色是在Socket AM2中沒有的：
· HyperTransport 3.0，可運行於2.6GHz
· 分隔電源層（Split power planes），CPU核心和記憶體控制器（Integrated Memory Controller，IMC）能以不同的電壓和工作頻率獨立運作。這能夠改善節能，尤其在CPU核心進入睡眠模式但IMC仍然在使用時。
AMD確認了用於Socket AM2的處理器能夠用於Socket AM2+主機板，而用於Socket AM2+的處理器亦可用於Socket AM2主機板。但由於Socket AM2主機板並不支援HyperTransport 3.0和分隔電源層，AM2+晶片會受到Socket AM2規格的限制（1GHz速度的HyperTransport 2.0、只有一個電源層用於CPU核心和MIC）。除此，AM2晶片不會因在AM2+主機板使用而得到更快的HyperTransport和分隔電源層，這是因為AM2晶片並不支援它們，而AM2+主機板會降至相容AM2規格的模式運行。
Socket AM2+主機板可兼容Socket AM3，AM3的處理器可用於AM2+主機板上，但AM2+的處理器不相容於AM3主機板。根據AMD的官方公告，強行把AM2+的處理器放在AM3主機板上使用會導致處理器損壞，因而視為人為損壞，不在處理器保養範圍之列。

規格
種類
PGA

晶片封裝
Ceramic Pin Grid Array (CPGA)
Organic Pin Grid Array (OPGA)

接觸點
941[1][2]

總線協定
HT

FSB
200MHz ~ 3.2GHz

電壓範圍
130w

處理器
Phenom II
Athlon II

Socket AM3是AMD繼Socket AM2+後最新推出的CPU插座，支援HyperTransport 3.0，它有938個接觸點[2]。發表於2009年2月9日。
AM3 CPU內置的記憶體控制器能支援DDR3。採用AM3的CPU有Phenom II、Athlon II和可能推出的Sempron II系列。
