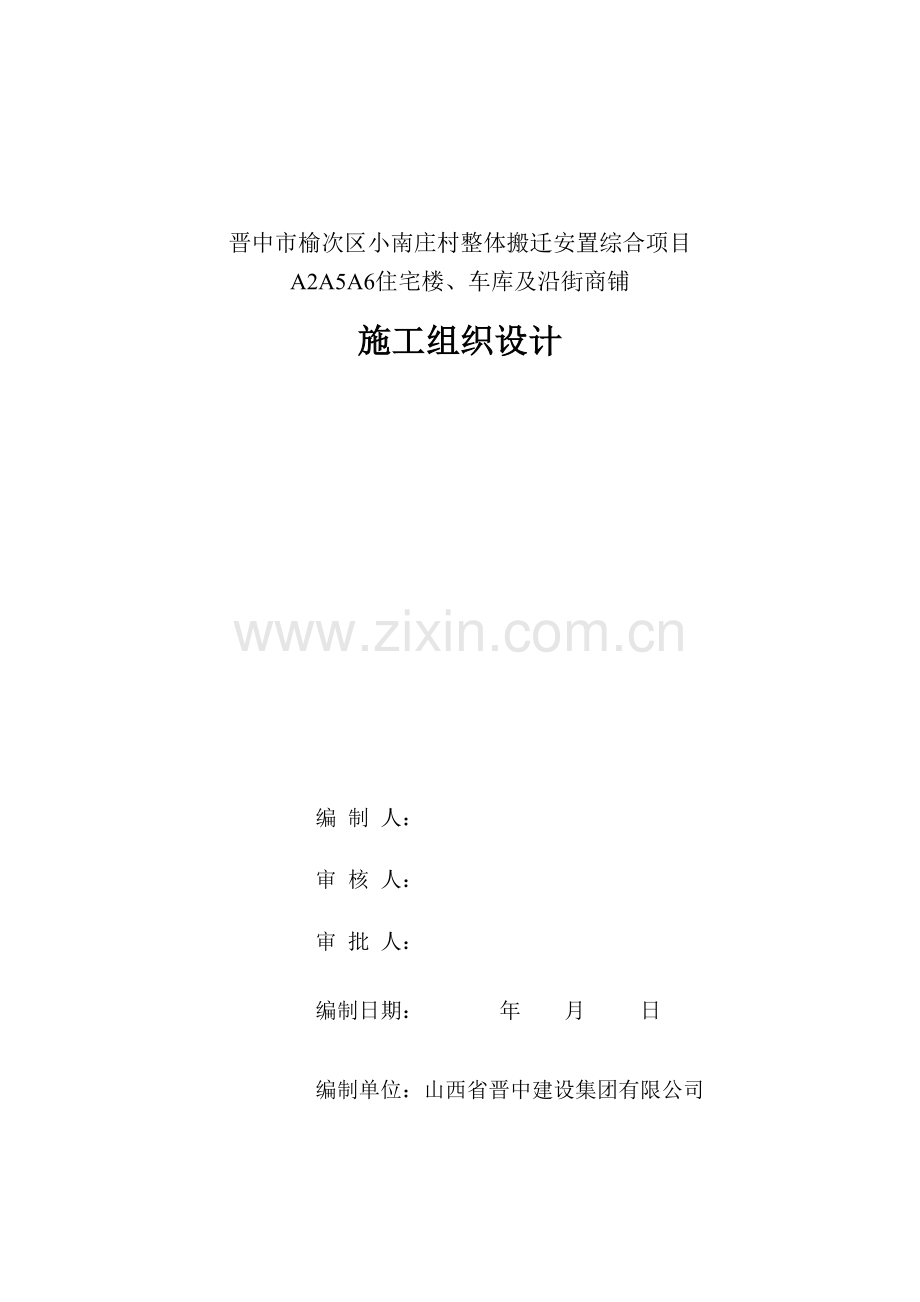

晋中市榆次区小南庄村整体搬迁安置综合项目
A2A5A6住宅楼、车库及沿街商铺
施工组织设计

编 制 人：

审 核 人：

审 批 人：

编制日期： 年 月 日

编制单位：山西省晋中建设集团有限公司

临时用电施工组织设计
一、工程概况
榆次区小南庄村整体搬迁安置综合项目2#、5#、6#、车库及沿街商铺位于晋中市榆次区鸣谦镇小南庄村，总建筑面积：35085.43㎡；建筑结构：2#楼为框架剪力墙结构、5#、6#楼为剪力墙结构。
二、编制依据：
1、《施工现场临时用电安全技术规范》JGJ46-2005
2、《低压配电设计规范》GB50054-2011
3、《通用用电设备配电设计规范》GB50055-2011
4、《供配电系统设计规范》GB50052-2009
5、《建筑施工安全检查标准》JGJ59-2011
6、 施工现场勘察
三、施工条件
序号
机具名称
型号
安装功率(kW)
数量
合计功率(kW)
1
塔式起重机
FE20B
48.2
1
48.2
2
塔式起重机
QTZ50
30
1
30
3
塔式起重机
QTZ31.5
24.3
1
24.3
4
施工升降机
SC200/200
60
3
180
5
高压汞灯

1
3
3
6
100m高扬程水泵

20
3
60
7
灰浆搅拌机
UJ325
3
3
9
8
钢筋弯曲机
GW40
7.5
2
15
9
钢筋调直机

2.2
2
4.4
10
钢筋切断机
QJ40-1
4
2
8
11
闪光对焊机

100 KVA
2
200 KVA
12
钢筋切断机
GQ40
2.2
2
4.4
13
切割机
GQ50
4
2
8
14
碘钨灯

1
2
2
15
木工圆锯
MJ104
3
2
6
16
木工平刨床
MB503A
3
2
6
17
交流电焊机
BX3-500-2
38.6KVA
2
77.2 KVA
18
插入式振动器
ZX70
1.5
6
9
19
蛙式夯土机
HW-60
3
2
6
20
砼搅拌机

3
3
9
四、设计内容和步骤
1、现场勘探及初步设计:
(1)本工程所在施工现场范围内施工前无各种埋地管线。
(2) 380V低压供电，设一配电总箱，内有计量设备，施工现场采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，总箱进线采用导线直接埋地敷设，干线采用直接埋地敷设，用电器导线采用直接埋地敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。
(4)按照《JGJ46-2005》规定制定施工组织设计，（1）三相五线制；（2）三级配电两级保护；（3）一机、一闸、一箱、一漏。保护接零重复接地电阻R≤10Ω。
2、确定用电负荷:
(1)、塔式起重机
Kx=0.2，Cosφ=0.6，tgφ=1.33
将Jc=40%统一换算到Jc1 =25%的额定容量
Pn=50kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×50=63.25 kW
Pjs=Kx×Pe=0.2×63.25=12.65kW
Qjs=Pjs×tgφ=12.65×1.33=16.87kvar
(2)、施工升降机
Kx=0.2，Cosφ=0.6，tgφ=1.33
Pjs=0.2×60=12kW
Qjs=Pjs×tgφ=12×1.33=16kvar
(3)、灰浆搅拌机
Kx=0.5，Cosφ=0.55，tgφ=1.52
Pjs=0.5×3=1.5kW
Qjs=Pjs×tgφ=1.5×1.52=2.28kvar
(4)、100m高扬程水泵
Kx=0.75，Cosφ=0.8，tgφ=0.75
Pjs=0.75×20=15kW
Qjs=Pjs×tgφ=15×0.75=11.25kvar
(5)、蛙式夯土机
Kx=0.5，Cosφ=0.55，tgφ=1.52
Pjs=0.5×3=1.5kW
Qjs=Pjs×tgφ=1.5×1.52=2.28kvar
(6)、插入式振动器
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×1.5=0.45kW
Qjs=Pjs×tgφ=0.45×1.02=0.46kvar
(7)、插入式振动器
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×1.5=0.45kW
Qjs=Pjs×tgφ=0.45×1.02=0.46kvar
(8)、交流电焊机
Kx=0.5，Cosφ=0.4，tgφ=2.29
将Jc=50%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=38.6×0.4=15.44kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×15.44=10.92 kW
Pjs=Kx×Pe=0.5×10.92=5.46kW
Qjs=Pjs×tgφ=5.46×2.29=12.51kvar
(9)、混凝土搅拌机
Kx=0.75，Cosφ=0.85，tgφ=0.62
Pjs=0.75×3=2.25kW
Qjs=Pjs×tgφ=2.25×0.62=1.39kvar
(10)、高压汞灯
Kx=0.6，Cosφ=0.7，tgφ=1.02
Pjs=0.6×1×1.1=0.66kW
Qjs=Pjs×tgφ=0.66×1.02=0.67kvar
(11)、钢筋调直机
Kx=0.65，Cosφ=0.7，tgφ=1.02
Pjs=0.65×7.5=4.88kW
Qjs=Pjs×tgφ=1.43×1.02=1.46kvar
(12)、钢筋弯曲机
Kx=0.65，Cosφ=0.7，tgφ=1.02
Pjs=0.65×2.2=1.43kW
Qjs=Pjs×tgφ=1.43×1.02=1.46kvar
(13)、闪光对焊机
Kx=0.35，Cosφ=0.6，tgφ=1.33
将Jc=50%统一换算到Jc1 =100%的额定容量
Pn=100kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×100=70.71 kW
Pjs=Kx×Pe=0.35×70.71=24.75kW
Qjs=Pjs×tgφ=24.75×1.33=33kvar
(14)、钢筋切断机
Kx=0.2，Cosφ=0.65，tgφ=1.17
Pjs=0.2×4=0.8kW
Qjs=Pjs×tgφ=0.8×1.17=0.94kvar
(15)、切割机
Kx=0.2，Cosφ=0.65，tgφ=1.17
Pjs=0.2×4=0.8kW
Qjs=Pjs×tgφ=0.8×1.17=0.94kvar
(16)、木工圆锯
Kx=0.65，Cosφ=0.6，tgφ=1.33
Pjs=0.65×3=1.95kW
Qjs=Pjs×tgφ=1.95×1.33=2.6kvar
(17)、木工平刨床
Kx=0.65，Cosφ=0.6，tgφ=1.33
Pjs=0.65×3=1.95kW
Qjs=Pjs×tgφ=1.95×1.33=2.6kvar
(18)、碘钨灯
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×1×1=0.3kW
Qjs=Pjs×tgφ=0.3×1.02=0.31kvar
(19)、塔式起重机
Kx=0.2，Cosφ=0.65，tgφ=1.17
将Jc=40%统一换算到Jc1 =25%的额定容量
Pn=48.2kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×48.2=60.97 kW
Pjs=Kx×Pe=0.2×60.97=12.19kW
Qjs=Pjs×tgφ=12.19×1.17=14.26kvar
(20)、施工升降机
Kx=0.3，Cosφ=0.6，tgφ=1.33
Pjs=0.3×60=18kW
Qjs=Pjs×tgφ=18×1.33=24kvar
(21)、灰浆搅拌机
Kx=0.5，Cosφ=0.55，tgφ=1.52
Pjs=0.5×3=1.5kW
Qjs=Pjs×tgφ=1.5×1.52=2.28kvar
(22)、100m高扬程水泵
Kx=0.75，Cosφ=0.8，tgφ=0.75
Pjs=0.75×20=15kW
Qjs=Pjs×tgφ=15×0.75=11.25kvar
(23)、蛙式夯土机
Kx=0.5，Cosφ=0.55，tgφ=1.52
Pjs=0.5×3=1.5kW
Qjs=Pjs×tgφ=1.5×1.52=2.28kvar
(24)、插入式振动器
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×1.5=0.45kW
Qjs=Pjs×tgφ=0.45×1.02=0.46kvar
(25)、插入式振动器
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×1.5=0.45kW
Qjs=Pjs×tgφ=0.45×1.02=0.46kvar
(26)、高压汞灯
Kx=0.6，Cosφ=0.7，tgφ=1.02
Pjs=0.6×1×1.1=0.66kW
Qjs=Pjs×tgφ=0.66×1.02=0.67kvar
(27)、塔式起重机
Kx=0.2，Cosφ=0.6，tgφ=1.33
将Jc=40%统一换算到Jc1 =25%的额定容量
Pn=24.3kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×24.3=30.74 kW
Pjs=Kx×Pe=0.2×30.74=6.15kW
Qjs=Pjs×tgφ=6.15×1.33=8.2kvar
(28)、施工升降机
Kx=0.2，Cosφ=0.6，tgφ=1.33
Pjs=0.2×60=12kW
Qjs=Pjs×tgφ=12×1.33=16kvar
(29)、灰浆搅拌机
Kx=0.5，Cosφ=0.55，tgφ=1.52
Pjs=0.5×3=1.5kW
Qjs=Pjs×tgφ=1.5×1.52=2.28kvar
(30)、100m高扬程水泵
Kx=0.75，Cosφ=0.8，tgφ=0.75
Pjs=0.75×20=15kW
Qjs=Pjs×tgφ=15×0.75=11.25kvar
(31)、蛙式夯土机
Kx=0.5，Cosφ=0.55，tgφ=1.52
Pjs=0.5×3=1.5kW
Qjs=Pjs×tgφ=1.5×1.52=2.28kvar
(32)、插入式振动器
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×1.5=0.45kW
Qjs=Pjs×tgφ=0.45×1.02=0.46kvar
(33)、插入式振动器
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×1.5=0.45kW
Qjs=Pjs×tgφ=0.45×1.02=0.46kvar
(34)、交流电焊机
Kx=0.5，Cosφ=0.4，tgφ=2.29
将Jc=50%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=38.6×0.4=15.44kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×15.44=10.92 kW
Pjs=Kx×Pe=0.5×10.92=5.46kW
Qjs=Pjs×tgφ=5.46×2.29=12.51kvar
(35)、混凝土搅拌机
Kx=0.75，Cosφ=0.85，tgφ=0.62
Pjs=0.75×3=2.25kW
Qjs=Pjs×tgφ=2.25×0.62=1.39kvar
(36)、高压汞灯
Kx=0.6，Cosφ=0.7，tgφ=1.02
Pjs=0.6×1×1.1=0.66kW
Qjs=Pjs×tgφ=0.66×1.02=0.67kvar
(37)、钢筋调直机
Kx=0.65，Cosφ=0.7，tgφ=1.02
Pjs=0.65×7.5=4.88kW
Qjs=Pjs×tgφ=1.43×1.02=1.46kvar
(38)、钢筋弯曲机
Kx=0.65，Cosφ=0.7，tgφ=1.02
Pjs=0.65×2.2=1.43kW
Qjs=Pjs×tgφ=1.43×1.02=1.46kvar
(39)、闪光对焊机
Kx=0.35，Cosφ=0.6，tgφ=1.33
将Jc=50%统一换算到Jc1 =100%的额定容量
Pn=100kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×100=70.71 kW
Pjs=Kx×Pe=0.35×70.71=24.75kW
Qjs=Pjs×tgφ=24.75×1.33=33kvar
(40)、钢筋切断机
Kx=0.2，Cosφ=0.65，tgφ=1.17
Pjs=0.2×4=0.8kW
Qjs=Pjs×tgφ=0.8×1.17=0.94kvar
(41)、切割机
Kx=0.2，Cosφ=0.65，tgφ=1.17
Pjs=0.2×4=0.8kW
Qjs=Pjs×tgφ=0.8×1.17=0.94kvar
(42)、木工圆锯
Kx=0.65，Cosφ=0.6，tgφ=1.33
Pjs=0.65×3=1.95kW
Qjs=Pjs×tgφ=1.95×1.33=2.6kvar
(43)、木工平刨床
Kx=0.65，Cosφ=0.6，tgφ=1.33
Pjs=0.65×3=1.95kW
Qjs=Pjs×tgφ=1.95×1.33=2.6kvar
(44)、碘钨灯
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×1×1=0.3kW
Qjs=Pjs×tgφ=0.3×1.02=0.31kvar
(45)总的计算负荷计算，总箱同期系数取Kx=0.95
总的有功功率
Pjs=Kx×ΣPjs=0.95×(12.65+12+1.5+15+1.5+0.45+0.45+5.46+2.25+0.66+4.88+1.43+24.75+0.8+0.8+1.95+1.95+0.3+12.19+18+1.5+15+1.5+0.45+0.45+0.66+6.15+12+1.5+15+1.5+0.45+0.45+5.46+2.25+0.66+4.88+1.43+24.75+0.8+0.8+1.95+1.95+0.3)=210.11kW
总的无功功率
Qjs=Kx×ΣQjs=0.95×(16.87+16+2.28+11.25+2.28+0.46+0.46+12.51+1.39+0.67+1.46+1.46+33+0.94+0.94+2.6+2.6+0.31+14.26+24+2.28+11.25+2.28+0.46+0.46+0.67+8.2+16+2.28+11.25+2.28+0.46+0.46+12.51+1.39+0.67+1.46+1.46+33+0.94+0.94+2.6+2.6+0.31)=248.8kvar
总的视在功率
Sjs=(Pjs2+Qjs2)1/2=(210.12+248.82)1/2=325.7kVA
总的计算电流计算
Ijs=Sjs/(1.732×Ue)=325.7/(1.732×0.38)=494.86A
3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用直接埋地。
(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.65，tgφ=1.17
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=1×60.97/(1.732×0.38×0.65)=142.52A
ii)选择导线
选择VV-3×50+2×25，直接埋地时其安全载流量为197A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-400A/38-200，漏电保护器为DZ20Y-225/160。
(2)、施工升降机开关箱至施工升降机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.6，tgφ=1.33
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×60/(1.732×0.38×0.6)=151.94A
ii)选择导线
选择VV-5×50+2×25，直接埋地时其安全载流量为197A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-400A/38-200，漏电保护器为DZ20Y-225/160。
(3)、灰浆搅拌机开关箱至灰浆搅拌机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.55，tgφ=1.52
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×3/(1.732×0.38×0.55)=8.29A
ii)选择导线
选择VV-5×2.5，直接埋地时其安全载流量为66A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-100A /38-16，漏电保护器为DZ20Y-100/16。
(4)、100m高扬程水泵开关箱至100m高扬程水泵导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.8，tgφ=0.75
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×20/(1.732×0.38×0.8)=37.98A
ii)选择导线
选择VV-5×4，直接埋地时其安全载流量为66A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-100A /38-40，漏电保护器为DZ20Y-100/40。
(5)、蛙式夯土机开关箱至蛙式夯土机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.55，tgφ=1.52
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×3/(1.732×0.38×0.55)=8.29A
ii)选择导线
选择VV-5×2.5，直接埋地时其安全载流量为66A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-100A /38-16，漏电保护器为DZ20Y-100/16。
(6)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×1.5/(1.732×0.38×0.7)=3.26A
ii)选择导线
选择VV-5×2.5，直接埋地时其安全载流量为66A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-100A /38-16，漏电保护器为DZ20Y-100/16。
(7)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×1.5/(1.732×0.38×0.7)=3.26A
ii)选择导线
选择VV-5×2.5，直接埋地时其安全载流量为66A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-100A /38-16，漏电保护器为DZ20Y-100/16。
(8)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.4，tgφ=2.29
Ijs=Kx×Pe/(Ue×Cosφ)=1×10.92/(0.38×0.4)=71.83A
ii)选择导线
选择VV-5×16，直接埋地时其安全载流量为110A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-100A /38-100，漏电保护器为DZ20J-100/80。
(9)、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx×Pe/(Ue×Cosφ)=1×1/(0.22×0.7)=6.49A
ii)选择导线
选择VV-5×2.5，直接埋地时其安全载流量为66A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-100A /38-16，漏电保护器为DZ20Y-100/16。
(10)、混凝土搅拌机开关箱至混凝土搅拌机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.85，tgφ=0.62
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×3/(1.732×0.38×0.85)=5.36A
ii)选择导线
选择VV-5×2.5，直接埋地时其安全载流量为66A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-100A /38-16，漏电保护器为DZ20Y-100/16。
(11)、1号干线导线截面及出线开关的选择
i)计算电流：
按导线安全载流量：
Kx=0.65，Cosφ=0.75
Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.65×179.8/(1.732×0.38×0.75)=236.76A
选择VV-3×120+2×70，直接埋地时其安全载流量为266A。
ii)选择出线开关
1号干线出线开关选择HD11G-400A /38-250，漏电保护器为DZ20Y-400/250。
4、2号干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜直接埋地。
(1)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×7.5/(1.732×0.38×0.7)=16.28A
ii)选择导线
选择VV-5×2.5，直接埋地时其安全载流量为66A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-100A /38-16，漏电保护器为DZ20Y-100/16。
(2)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×2.2/(1.732×0.38×0.7)=4.78A
ii)选择导线
选择VV-5×2.5，直接埋地时其安全载流量为66A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-100A /38-16，漏电保护器为DZ20Y-100/16。
(3)、闪光对焊机开关箱至闪光对焊机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.6，tgφ=1.33
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=1×70.71/(1.732×0.38×0.6)=179.06A
ii)选择导线
选择VV-3×70+2×35，直接埋地时其安全载流量为197A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-400A /38-200，漏电保护器为DZ20J-225/200。
(4)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.65，tgφ=1.17
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×4/(1.732×0.38×0.65)=9.35A
ii)选择导线
选择VV-5×2.5，直接埋地时其安全载流量为66A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-100A /38-16，漏电保护器为DZ20Y-100/16。
(5)、切割机开关箱至切割机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.65，tgφ=1.17
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×4/(1.732×0.38×0.65)=9.35A
ii)选择导线
选择VV-5×2.5，直接埋地时其安全载流量为66A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-100A /38-16，漏电保护器为DZ20Y-100/16。
(6)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.6，tgφ=1.33
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×3/(1.732×0.38×0.6)=7.6A
ii)选择导线
选择VV-5×2.5，直接埋地时其安全载流量为66A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-100A /38-16，漏电保护器为DZ20Y-100/16。
(7)、木工平刨床开关箱至木工平刨床导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.6，tgφ=1.33
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×3/(1.732×0.38×0.6)=7.6A
ii)选择导线
选择VV-5×2.5，直接埋地时其安全载流量为66A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-100A /38-16，漏电保护器为DZ20Y-100/16。
(8)、碘钨灯开关箱至碘钨灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx×Pe/(Ue×Cosφ)=1×1/(0.22×0.7)=6.49A
ii)选择导线
选择VV-5×2.5，直接埋地时其安全载流量为66A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-100A /38-16，漏电保护器为DZ20Y-100/16。
(9)、2号干线导线截面及出线开关的选择
i)计算电流：
按导线安全载流量：
Kx=0.65，Cosφ=0.75
Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.65×124.7/(1.732×0.38×0.75)=164.21A
选择VV-3×70+2×35，直接埋地时其安全载流量为197A。
ii)选择出线开关
2号干线出线开关选择HD11G-400A /38-200，漏电保护器为DZ20J-225/180。
5、3号干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜直接埋地。
(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.65，tgφ=1.17
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=1×60.97/(1.732×0.38×0.65)=142.52A
ii)选择导线
选择VV-3×50+2×25，直接埋地时其安全载流量为197A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-400A /38-200，漏电保护器为DZ20J-225/160。
(2)、施工升降机开关箱至施工升降机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.6，tgφ=1.33
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×60/(1.732×0.38×0.6)=151.94A
ii)选择导线
选择VV-3×50+2×25，直接埋地时其安全载流量为197A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-400A /38-200，漏电保护器为DZ20J-225/180。
(3)、灰浆搅拌机开关箱至灰浆搅拌机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.55，tgφ=1.52
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×3/(1.732×0.38×0.55)=8.29A
ii)选择导线
选择VV-5×2.5，直接埋地时其安全载流量为66A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-100A /38-16，漏电保护器为DZ20Y-100/16
(4)、100m高扬程水泵开关箱至100m高扬程水泵导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.8，tgφ=0.75
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×20/(1.732×0.38×0.8)=37.98A
ii)选择导线
选择VV-5×6，直接埋地时其安全载流量为66A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-100A /38-40，漏电保护器为DZ20Y-100/40
(5)、蛙式夯土机开关箱至蛙式夯土机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.55，tgφ=1.52
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×3/(1.732×0.38×0.55)=8.29A
ii)选择导线
选择VV-5×2.5，直接埋地时其安全载流量为66A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-100A /38-16，漏电保护器为DZ20Y-100/16
(6)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×1.5/(1.732×0.38×0.7)=3.26A
ii)选择导线
选择VV-5×2.5，直接埋地时其安全载流量为66A。
iii)选择电气设备
选择开关箱内隔离开关为HD11G-100A /38-16，漏电保护器为DZ20Y-100/16
(7)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=K
