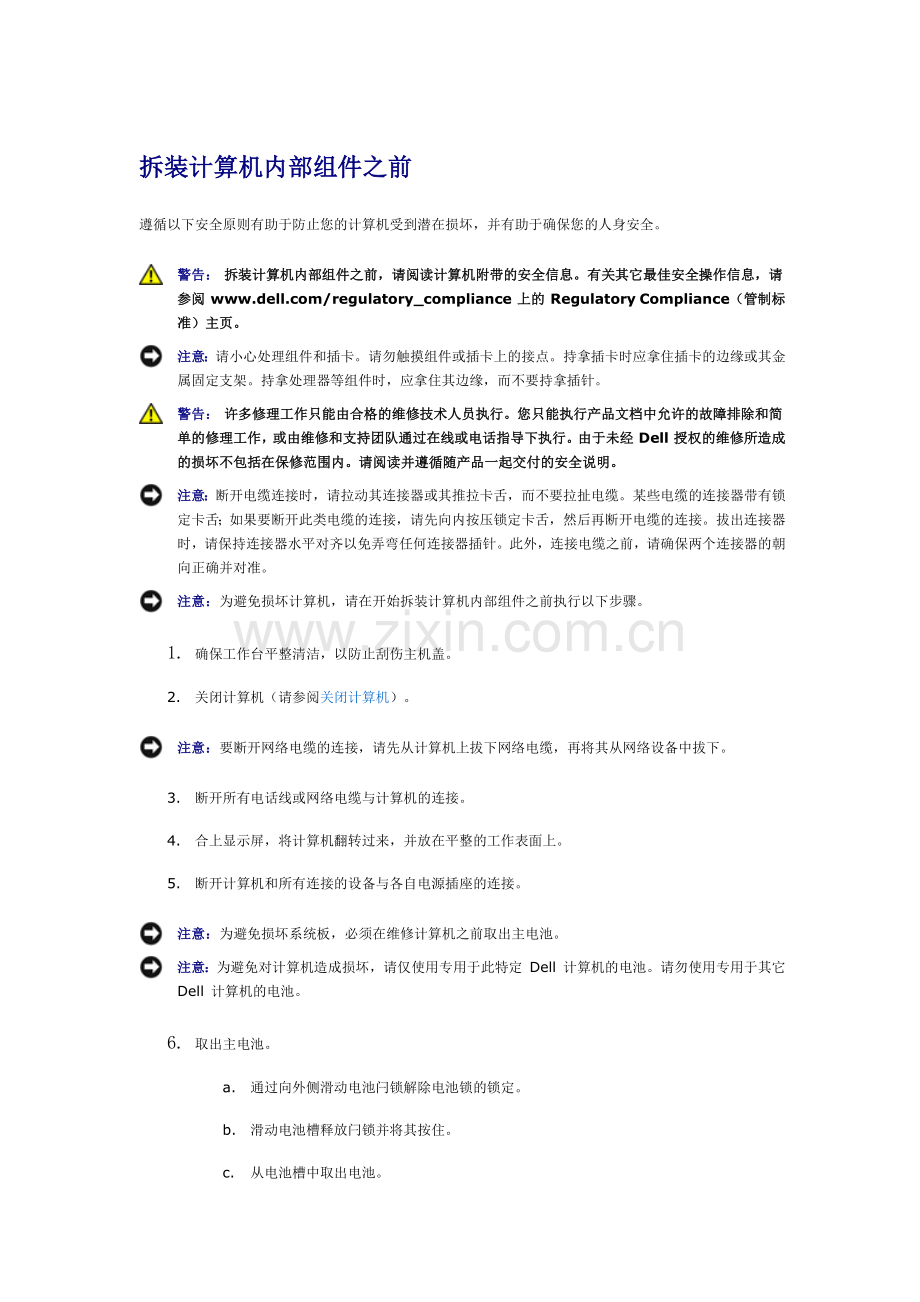

拆装计算机内部组件之前
遵循以下安全原则有助于防止您的计算机受到潜在损坏，并有助于确保您的人身安全。

警告： 拆装计算机内部组件之前，请阅读计算机附带的安全信息。有关其它最佳安全操作信息，请参阅 上的 Regulatory Compliance（管制标准）主页。

注意：请小心处理组件和插卡。请勿触摸组件或插卡上的接点。持拿插卡时应拿住插卡的边缘或其金属固定支架。持拿处理器等组件时，应拿住其边缘，而不要持拿插针。

警告： 许多修理工作只能由合格的维修技术人员执行。您只能执行产品文档中允许的故障排除和简单的修理工作，或由维修和支持团队通过在线或电话指导下执行。由于未经 Dell 授权的维修所造成的损坏不包括在保修范围内。请阅读并遵循随产品一起交付的安全说明。

注意：断开电缆连接时，请拉动其连接器或其推拉卡舌，而不要拉扯电缆。某些电缆的连接器带有锁定卡舌；如果要断开此类电缆的连接，请先向内按压锁定卡舌，然后再断开电缆的连接。拔出连接器时，请保持连接器水平对齐以免弄弯任何连接器插针。此外，连接电缆之前，请确保两个连接器的朝向正确并对准。

注意：为避免损坏计算机，请在开始拆装计算机内部组件之前执行以下步骤。
1. 确保工作台平整清洁，以防止刮伤主机盖。
2. 关闭计算机（请参阅关闭计算机）。

注意：要断开网络电缆的连接，请先从计算机上拔下网络电缆，再将其从网络设备中拔下。
3. 断开所有电话线或网络电缆与计算机的连接。
4. 合上显示屏，将计算机翻转过来，并放在平整的工作表面上。
5. 断开计算机和所有连接的设备与各自电源插座的连接。

注意：为避免损坏系统板，必须在维修计算机之前取出主电池。

注意：为避免对计算机造成损坏，请仅使用专用于此特定 Dell 计算机的电池。请勿使用专用于其它 Dell 计算机的电池。
6. 取出主电池。
a. 通过向外侧滑动电池闩锁解除电池锁的锁定。
b. 滑动电池槽释放闩锁并将其按住。
c. 从电池槽中取出电池。

1
电池闩锁
2
电池槽释放闩锁
3
电池

7. 按电源按钮以导去系统板上的残留电量。
卸下系统板

警告： 拆装计算机内部组件之前，请阅读计算机附带的安全说明。有关其它最佳安全操作信息，请参阅 上的 Regulatory Compliance（管制标准）主页。

注意：为避免静电释放，可通过使用接地腕带或不时地触摸计算机上未涂漆的金属表面（例如背面板）来导去身上的静电。
系统板 BIOS 芯片包含服务标签，此标签也可以在计算机底部的条形码标签上看到。系统板的备用套件中包括一张 CD，其中的公用程序可将服务标签传输到备用系统板。

注意：持拿组件和插卡时，请拿住其边缘，切勿触碰插针和接点。
1. 请按照开始之前中的说明进行操作。
2. 从三合一介质卡插槽中取出任何已安装的介质卡。
3. 卸下所有已安装的内存模块和 WLAN 卡（请参阅内存模块和卸下 WLAN 卡）。
4. 卸下光盘驱动器（请参阅光盘驱动器）。
5. 卸下中心控制护盖（请参阅卸下中心控制护盖）。
6. 卸下显示屏部件（请参阅显示屏）。
7. 卸下键盘（请参阅卸下键盘）。
8. 卸下掌垫（请参阅掌垫）。
9. 卸下三合一介质卡读取器。
10. 断开系统风扇、扬声器、RJ-11 以及直流电源输入电缆与系统板连接器的连接。
11. 卸下系统风扇（请参阅卸下系统风扇）。
12. 卸下聚酯磁带，然后从计算机背面拧下用于固定硬盘的四颗螺钉。

13. 拧下将系统板固定到计算机底座的其余两颗螺钉。

1
系统板螺钉 (2)
2
直流电源输入连接器
3
扬声器连接器
4
RJ-11 连接器
14. 以某一角度朝计算机的一侧提系统板，然后将其提离计算机底座。
装回系统板

警告： 拆装计算机内部组件之前，请阅读计算机附带的安全说明。有关其它最佳安全操作信息，请参阅 上的 Regulatory Compliance（管制标准）主页。
1. 以相反的顺序执行 卸下系统板 中的所有步骤。

注意：在打开计算机之前，请装回所有螺钉，并确保没有遗漏任何螺钉在计算机内部。如果未执行此操作，则可能损坏计算机。
2. 将电池滑入电池槽，直至其卡入到位。
3. 打开计算机。

注：装回系统板之后，请将计算机服务标签输入到备用系统板的 BIOS 中。
4. 将备用系统板附带的 CD 放入相应的驱动器中。按照屏幕上显示的说明进行操作。
卸下内存模块

注意：如果 DIMM 2 连接器中装有内存模块，请先将其卸下，然后再卸下 DIMM 1 连接器中的内存模块。否则可能会损坏两个内存模块。
1. 请按照开始之前中的步骤进行操作。
2. 拆下模块护盖（请参阅 模块护盖）。

注意：为避免对内存模块连接器造成损坏，请勿使用工具将内存模块固定夹分开。
3. 用指尖小心地将内存模块连接器两端的固定夹分开，直至模块弹起。
4. 从连接器中卸下模块。

1
内存模块连接器
2
固定夹 (2)
3
内存模块

装回内存模块
1. 将模块边缘连接器中的槽口与连接器插槽中的卡舌对准。
2. 将模块以 45 度角稳固地滑入插槽，并向下转动模块直至其卡入到位。如果模块未卡入到位，请卸下模块并重新安装。

注：如果内存模块安装不正确，计算机可能不进行引导。

1
卡舌
2
槽口
3. 装回模块护盖（请参阅 装回模块护盖）。
4. 将电池插入电池槽，或将交流适配器连接至计算机和电源插座。
5. 打开计算机。
计算机将在引导过程中检测附加内存并自动更新系统配置信息。
卸下 WLAN 卡
1. 请按照开始之前中的步骤进行操作。
2. 拆下模块护盖（请参阅 卸下模块护盖）。
3. 断开天线电缆与 WLAN 卡的连接。

1
WLAN 卡
2
固定螺钉（两颗）
3
天线电缆连接器（两颗）

4. 从该卡上拧下两颗固定螺钉。
5. 将 WLAN 卡从其系统板连接器中提出。

装回 WLAN 卡

注意：连接器采用锁定式设计，以确保正确插接。如果遇到阻力，请检查移动宽带卡和系统板上的连接器，并重新对准插卡。

注意：为避免损坏 WLAN 卡，切勿将电缆置于插卡的下面。
1. 请按照开始之前中的步骤进行操作。
2. 将新的小型插卡从包装中取出。

注意：将插卡滑入到位时用力要稳固而均匀。如果用力过大，可能会损坏连接器。
3. 沿 45 度角方向将 WLAN 卡连接器插入插槽，然后将 WLAN 卡的另一端向下压。
4. 装回 WLAN 卡上的两颗螺钉。
5. 将相应的天线电缆连接到正在安装的 WLAN 卡。如果 WLAN 卡的标签上有两个三角形（白色和黑色），请按以下方式连接：
· 将白色天线电缆连接到标有"main"（白色三角形）的连接器
· 将黑色天线电缆连接到标有"aux"（黑色三角形）的连接器
如果 WLAN 卡的标签上有三个三角形（白色、黑色和灰色），请按以下方式连接：
· 将白色天线电缆连接到白色三角形
· 将黑色天线电缆连接到黑色三角形
· 将灰色天线电缆连接到灰色三角形

注：灰色天线电缆可能并不适用于所有计算机。小型插卡凹槽中是否存在灰色天线电缆取决于您的显示屏类型。
6. 将未使用的天线电缆固定在聚脂薄膜防护套中。
7. 装回模块护盖（请参阅装回模块护盖），然后拧紧两颗固定螺钉。
8. 将电池滑入电池槽，直至其卡入到位。
9. 根据需要为您的计算机安装驱动程序和公用程序。有关详情，请参阅《Dell 技术指南》。

注：如果您安装的是非 Dell 提供的通信卡，则必须安装相应的驱动程序和公用程序。有关详情，请参阅《Dell 技术指南》。
卸下光盘驱动器

注意：为避免静电损害，请使用接地腕带或不时地触摸计算机背面板上的连接器以确保接地，并导去身上的静电。
1. 请按照开始之前中的步骤进行操作。
2. 拧下将光盘驱动器固定到计算机底座的螺钉。
3. 将光盘驱动器滑出光盘驱动器插槽。

1
螺钉
2
光盘驱动器

装回光盘驱动器
1. 将光盘驱动器滑入插槽中。
2. 装回并拧紧固定光盘驱动器的螺钉。
3. 将电池滑入电池槽，直至其卡入到位。
手册

返回目录页面
中心控制护盖
Dell™ Vostro™ A840/A860 服务手册
  卸下中心控制护盖
  装回中心控制护盖

警告： 拆装计算机内部组件之前，请阅读计算机附带的安全信息。有关其它最佳安全操作信息，请参阅 上的 Regulatory Compliance（管制标准）主页。

注意：为防止静电损害，请使用接地腕带或不时触摸未上漆的金属表面（例如计算机背面的连接器）以导去身上的静电。

注意：为了有助于防止对系统板造成损坏，必须在拆装计算机内部组件之前从电池槽中取出电池。

卸下中心控制护盖
1. 请按照准备工作中的步骤进行操作。
2. 翻转计算机并拆下将铰接护盖固定到电池槽上的螺钉。Vostro™ A840 上有四颗螺钉。Vostro™ A860 上有八颗螺钉。

3. 将计算机翻转过来并把显示屏打开到最大程度。

注意：卸下中心控制护盖时请格外小心。电缆连接器非常易碎。
4. 从左向右撬起中心控制护盖。

1
中心控制护盖
5. 卸下中心控制护盖。

装回中心控制护盖
1. 将中心控制护盖卡入到位。
2. 翻转计算机并装回将铰接护盖固定到电池槽上的螺钉。Vostro™ A840 上有四颗螺钉。Vostro™ A860 上有八颗螺钉。
3. 将电池滑入电池槽，直至其卡入到位。

显示屏部件
卸下显示屏部件
1. 请按照拆装计算机内部组件之前中的说明进行操作。
2. 卸下内存模块（请参阅卸下内存模块）。
3. 卸下 WLAN 卡（请参阅卸下 WLAN 卡）。
4. 卸下中心控制护盖（请参阅卸下中心控制护盖）。
5. 卸下键盘（请参阅卸下键盘）。
6. 卸下聚酯磁带，然后从计算机背面拧下两颗螺钉。

注：记住显示屏电缆通过其布线导向器布线的方式。
7. 拉动显示屏电缆，以从系统板连接器上断开显示屏电缆的连接。
8. 记下电缆布线，然后小心地从布线导向器中取出 WLAN 天线电缆和其余电缆。将电缆拉离掌垫。

1
显示屏电缆
2
天线电缆
9. 分别拧下显示屏铰接部件两侧的两颗螺钉。
10. 提起显示屏部件并将其卸下。

1
显示屏铰接部件螺钉 (4)
2
天线电缆
3
显示屏电缆

装回显示屏部件

警告： 拆装计算机内部组件之前，请阅读计算机附带的安全说明。有关其它最佳安全操作信息，请参阅 上的 Regulatory Compliance（管制标准）主页。
1. 将显示屏部件放置到位，然后分别装回显示屏铰接部件两侧的两颗螺钉。
2. 对显示屏电缆重新布线并将其连接至系统板上的连接器。
3. 小心地将 WLAN 天线电缆布放到其位于掌垫上的布线导向器中，并穿过计算机底座。
4. 装回键盘（请参阅键盘）。
5. 装回计算机背面的两颗螺钉。
6. 翻转计算机，穿过 WLAN 卡天线电缆的布线导向器小心地对电缆进行布线，然后将其连接至 WLAN 卡。
7. 如果适用，则重新连接 WLAN 卡（请参阅装回 WLAN 卡）。
8. 更换内存模块（请参阅装回内存模块）。
9. 将电池滑入电池槽，直至其卡入到位。

显示屏挡板
卸下显示屏挡板

注意：显示屏挡板极易损坏。请小心移动显示屏挡板以防止将其损坏。
1. 卸下显示屏部件（请参阅显示屏）。
2. 从顶端卸下四个橡胶缓冲器，然后从显示屏挡板底部卸下聚酯磁带。
3. 拧下显示屏挡板上的六颗螺钉。
4. 用指尖小心地撬起显示屏挡板的内边缘。
5. 卸下显示屏挡板。

1
橡胶缓冲器 (4)
2
螺钉 (6)
3
显示屏挡板
4
显示屏面板
装回显示屏挡板

警告： 拆装计算机内部组件之前，请阅读计算机附带的安全说明。有关其它最佳安全操作信息，请参阅 上的 Regulatory Compliance（管制标准）主页。
1. 在显示屏面板上方对齐显示屏挡板，然后轻轻地卡入到位。
2. 装回并拧紧这六颗螺钉。
3. 装回显示屏部件（请参阅装回显示屏部件）。

显示屏面板
卸下显示屏面板
1. 卸下显示屏部件（请参阅显示屏）。
2. 卸下显示屏挡板（请参阅卸下显示屏挡板）。
3. 卸下将显示屏面板部件固定到显示屏护盖上的六颗螺钉。

注：记下显示屏面板之下电缆的布线。

1
显示屏面板
2
螺钉 (6)
3
显示屏转换卡
4
显示屏护盖
4. 断开电缆与转换卡两端连接器的连接。
5. 卸下显示屏面板部件。
6. 拧下将显示屏面板支架固定到显示屏面板的八颗螺钉（每侧四颗）。

1
显示屏面板支架 （左右各 1 个）
2
显示屏支架螺钉 （共 8 颗；每侧 4 颗）
装回显示屏面板

警告： 拆装计算机内部组件之前，请阅读计算机附带的安全说明。有关其它最佳安全操作信息，请参阅 上的 Regulatory Compliance（管制标准）主页。
1. 将显示屏面板支架与显示屏面板对齐。
2. 装回将显示屏面板支架固定到显示屏面板两侧的八颗螺钉。
3. 将显示屏面板与显示屏护盖对齐，然后装回六颗螺钉。
4. 将显示屏电缆连接至转换卡两端。
5. 穿过布线通道反向布放电缆。
6. 装回显示屏挡板（请参阅装回显示屏挡板）。
7. 装回显示屏部件（请参阅显示屏）。

显示屏面板电缆

注：显示屏面板电缆和连接器可能会有所差异，这取决于您订购的显示屏面板。
卸下显示屏面板电缆
1. 卸下显示屏部件（请参阅显示屏）。
2. 卸下显示屏挡板（请参阅卸下显示屏挡板）。
3. 卸下显示屏面板（请参阅 卸下显示屏面板）。
4. 将显示屏面板翻转过来并取下显示屏板上的导电胶带。
5. 断开柔性电缆与显示屏板的连接。

1
显示屏板连接器
2
柔性电缆
3
导电胶带

装回显示屏面板电缆

警告： 拆装计算机内部组件之前，请阅读计算机附带的安全说明。有关其它最佳安全操作信息，请参阅 上的 Regulatory Compliance（管制标准）主页。
1. 将柔性电缆连接至转换卡上的连接器。
2. 将柔性电缆连接至显示屏面板背面的连接器，然后将胶带向后粘合到位。
3. 装回显示屏面板（请参阅装回显示屏面板）。
4. 装回显示屏挡板（请参阅装回显示屏挡板）。
5. 装回显示屏部件（请参阅装回显示屏部件）。

显示屏转换卡
卸下显示屏转换卡
1. 卸下显示屏部件（请参阅显示屏）。
2. 卸下显示屏挡板（请参阅卸下显示屏挡板）。
3. 断开电缆与转换卡两侧连接器的连接。
4. 从固定塑料卡舌中提出转换卡。

1
转换卡
2
连接器 (2)
装回显示屏转换卡

警告： 拆装计算机内部组件之前，请阅读计算机附带的安全说明。有关其它最佳安全操作信息，请参阅 上的 Regulatory Compliance（管制标准）主页。
1. 将转换卡上的孔与显示屏护盖上的卡舌对齐，并将其卡入到位。
2. 将电缆连接至转换卡的两侧。
3. 装回显示屏挡板（请参阅装回显示屏挡板）。
4. 装回显示屏部件（请参阅显示屏）。
卸下键盘
1. 请按照开始之前中的步骤进行操作。
2. 卸下中心控制护盖（请参阅中心控制护盖）。
3. 拧下键盘顶部的两颗螺钉。

注意：键盘的键帽容易损坏和脱落，装回它们也比较费时。卸下和处理键盘时，请小心操作。

注意：卸下和处理键盘时请格外小心。否则，可能导致刮伤显示屏面板。
4. 小心地提起键盘并保持提起状态，以对键盘连接器进行操作。

1
键盘螺钉 (2)
2
键盘
3
键盘卡舌
4
键盘连接器
5. 提起将键盘电缆固定到系统板连接器的连接器闩锁，然后卸下键盘电缆。
6. 提起键盘，使其与计算机分离。

装回键盘

注意：键盘的键帽容易损坏和脱落，装回它们也比较费时。卸下和处理键盘时，请小心操作。
1. 将键盘电缆滑入连接器中，然后按下连接器闩锁以固定电缆。
2. 沿键盘底部对准五个卡舌，然后将其滑入掌垫下方。
3. 装回键盘顶部的两颗螺钉。
4. 装回中心控制护盖（请参阅中心控制护盖）。
5. 将电池滑入电池槽，直至其卡入到位。
卸下掌垫

警告： 拆装计算机内部组件之前，请阅读计算机附带的安全说明。有关其它最佳安全操作信息，请参阅 上的 Regulatory Compliance（管制标准）主页。

注意：为避免静电释放，可通过使用接地腕带或不时地触摸计算机上未涂漆的金属表面（例如背面板）来导去身上的静电。
1. 请按照开始之前中的说明进行操作。
2. 从三合一介质卡插槽中卸下任何插卡。
3. 卸下中心控制护盖（请参阅卸下中心控制护盖）。
4. 卸下键盘（请参阅卸下键盘）。
5. 卸下显示屏部件（请参阅显示屏）。
6. 翻转计算机，然后卸下任何已安装的内存模块和 WLAN 卡（请参阅内存模块和卸下 WLAN 卡）。
7. 从内存托架拧下螺钉。
8. 卸下光盘驱动器（请参阅卸下光盘驱动器）。
9. 从光盘驱动器托架拧下两颗螺钉。
10. 从计算机底座拧下十颗螺钉。

11. 翻转计算机，然后从掌垫顶部拧下两颗螺钉。
12. 断开电源/键盘状态指示灯、触摸板以及显示屏铰接部件连接器与系统板的连接。

注意：将掌垫小心地从计算机基座分开以避免损坏掌垫。
13. 从掌垫的顶部开始，用手指从计算机底座上分开掌垫，方法是提起掌垫内侧的同时拉动其外侧。

1
掌垫螺钉 (2)
2
电源/键盘状态指示灯电缆
3
触摸板电缆
4
显示屏铰接部件电缆

装回掌垫
1. 将掌垫与计算机底座对正，然后轻轻将其卡到位。
2. 将电源/键盘设备状态指示灯、触摸板以及显示屏铰接部件电缆重新连接至各自的系统板连接器。
3. 装回掌垫顶部的两颗螺钉。
4. 翻转计算机，然后装回计算机底座上的 13 颗螺钉。
5. 装回显示屏部件（请参阅装回显示屏部件）。
6. 更换内存模块（请参阅装回内存模块）。
7. 将插卡装回三合一卡插槽。
8. 装回 WLAN 卡（请参阅装回 WLAN 卡）。
9. 装回硬盘驱动器（请参阅更换硬盘驱动器）。
10. 将电池滑入电池槽，直至其卡入到位。
卸下系统风扇
1. 请按照开始之前中的说明进行操作。
2. 卸下掌垫（请参阅卸下掌垫）。
3. 断开风扇电缆与系统板连接器上的连接。
4. 拧下将系统风扇固定到主机盖上的两颗螺钉。
5. 提起并取出系统风扇。

1
螺钉（2 颗）
2
风扇电缆连接器
3
系统风扇

装回系统风扇

警告： 拆装计算机内部组件之前，请阅读计算机附带的安全说明。有关其它最佳安全操作信息，请参阅 上的 Regulatory Compliance（管制标准）主页。
1. 将系统风扇放在主机盖上的适当位置。
2. 装回并拧紧这两颗螺钉。
3. 将风扇电缆连接至系统板连接器。
4. 请按照装回掌垫中的说明进行操作。
卸下硬盘驱动器
1. 请按照开始之前中的步骤进行操作。
2. 卸下系统板（请参阅卸下系统板）。
3. 拧下将硬盘驱动器部件固定到系统板的两颗螺钉。

4. 按住硬盘驱动器部件的连接器端，从系统板连接器中拉出硬盘驱动器部件。
5. 在非连接器端插槽按下硬盘驱动器，从硬盘驱动器固定框架中卸下硬盘驱动器。

1
硬盘驱动器固定框架
2
硬盘驱动器

注意：如果硬盘驱动器未安装在计算机中，请将其存放在保护性防静电包装中（请参阅计算机附带的安全说明中的"防止静电损害"）。

更换硬盘驱动器
1. 拆开新驱动器的包装。

注： 保存好原始包装，以备将来存放或运送硬盘驱动器时使用。

注意：将驱动器滑入到位时用力要稳而均匀。如果用力过大，可能会损坏连接器。
2. 将硬盘驱动器放入硬盘驱动器固定框架中，然后按下直到其卡入到位。
3. 对准硬盘驱动器连接器与系统板连接器，然后按下硬盘驱动器部件使其就位。
4. 装回将硬盘驱动器部件固定到系统板的两颗螺钉。
5. 装回系统板（请参阅装回系统板）。
6. 将电池滑入电池槽，直至其卡入到位。

注意：在打开计算机之前，请装回所有螺钉，并确保没有遗漏任何螺钉在计算机内部。如果未执行此操作，则可能损坏计算机。
7. 根据需要为您的计算机安装操作系统（请参阅《安装和快速参考指南》中的"恢复您的操作系统"）。
8. 根据需要为您的计算机安装驱动程序和公用程序（请参阅《安装和快速参考指南》中的"重新安装驱动程序和公用程序"）。
