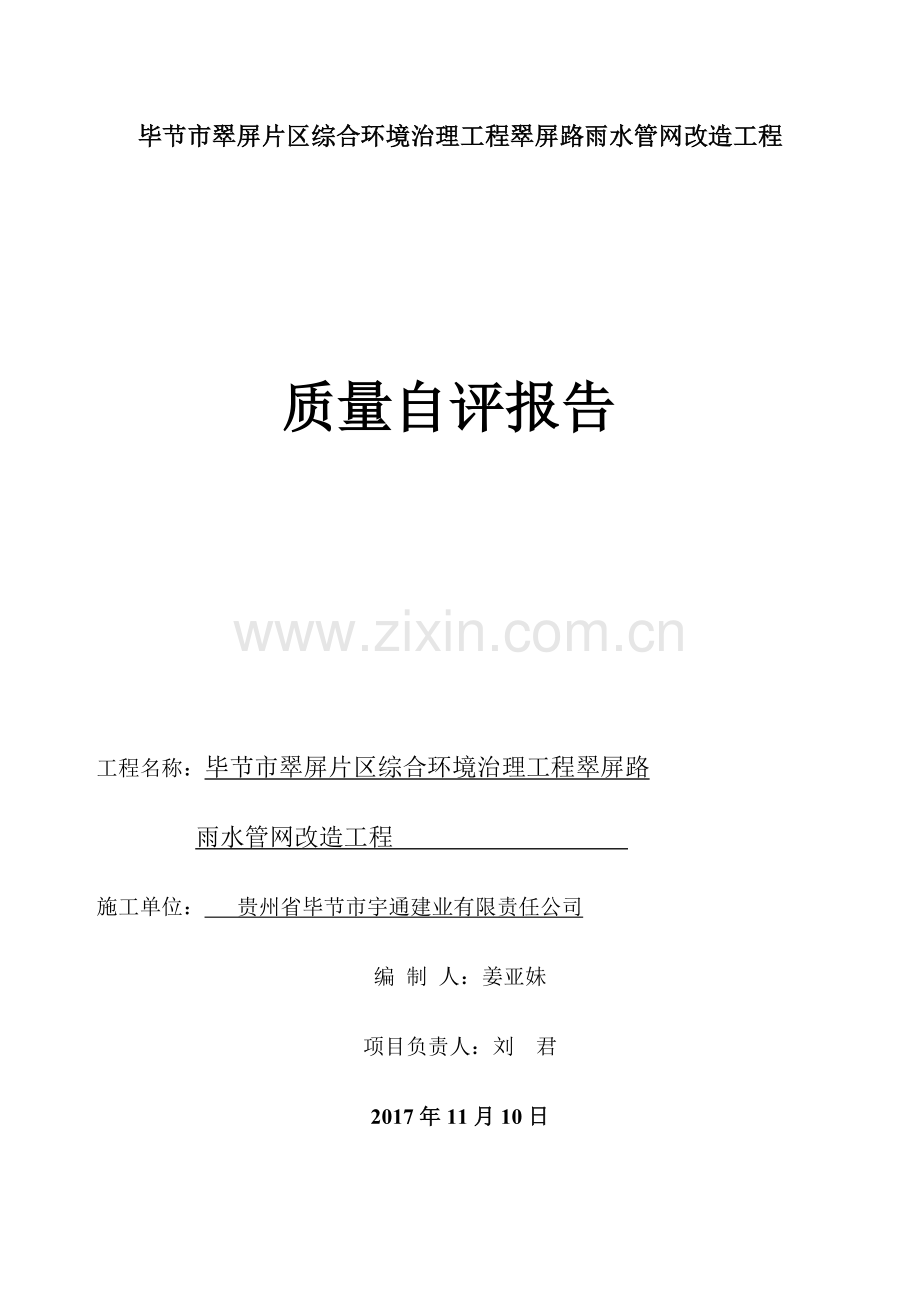

毕节市翠屏片区综合环境治理工程翠屏路雨水管网改造工程

质量自评报告

工程名称：毕节市翠屏片区综合环境治理工程翠屏路
雨水管网改造工程
施工单位： 贵州省毕节市宇通建业有限责任公司
编 制 人：姜亚妹
项目负责人：刘 君
2017年11月10日

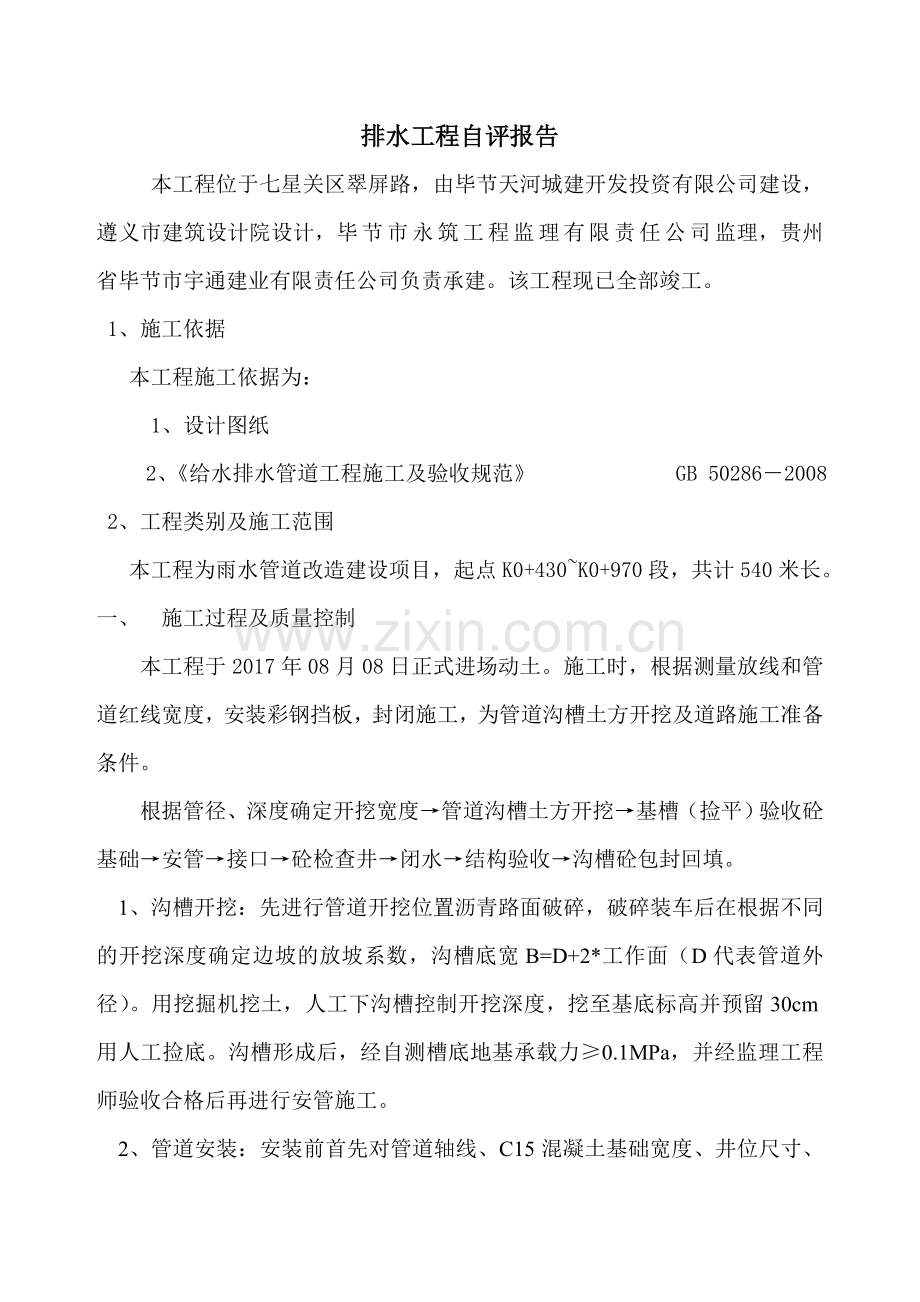

排水工程自评报告
本工程位于七星关区翠屏路，由毕节天河城建开发投资有限公司建设，遵义市建筑设计院设计，毕节市永筑工程监理有限责任公司监理，贵州省毕节市宇通建业有限责任公司负责承建。该工程现已全部竣工。
1、施工依据
本工程施工依据为：
1、设计图纸
2、《给水排水管道工程施工及验收规范》 GB 50286－2008
2、工程类别及施工范围
本工程为雨水管道改造建设项目，起点K0+430~K0+970段，共计540米长。
一、 施工过程及质量控制
本工程于2017年08月08日正式进场动土。施工时，根据测量放线和管道红线宽度，安装彩钢挡板，封闭施工，为管道沟槽土方开挖及道路施工准备条件。
根据管径、深度确定开挖宽度→管道沟槽土方开挖→基槽（捡平）验收砼基础→安管→接口→砼检查井→闭水→结构验收→沟槽砼包封回填。
1、沟槽开挖：先进行管道开挖位置沥青路面破碎，破碎装车后在根据不同的开挖深度确定边坡的放坡系数，沟槽底宽B=D+2*工作面（D代表管道外径）。用挖掘机挖土，人工下沟槽控制开挖深度，挖至基底标高并预留30cm用人工捡底。沟槽形成后，经自测槽底地基承载力≥0.1MPa，并经监理工程师验收合格后再进行安管施工。
2、管道安装：安装前首先对管道轴线、C15混凝土基础宽度、井位尺寸、标高进行了再次复测，无误后再进行安管。管道轴线、高程采用管顶龙门架控制；管道安装就位稳固后，再次进行轴线标高复测，无误后进行滑动胶圈接口，检查井支模、砼浇注；施工过程中能够作到管道垫稳、缝宽均匀、接口表面平整密实；检查井砼平整无蜂窝麻面、梯步位置安装正确、抹面平整压光。待检查井砼达到一定强度后，即进行带井闭水（雨水管道抽查闭水），闭水符合GB50268-97标准。
3、沟槽回填：该管道均在车行道下，大吨位车辆较多，为了确保管道后期质量保证，全部采用砼满包封回填至路面结构层底部。
4、恢复路面：待砼包封结束后，把所有井盖、雨水蓖安装稳固，在按设计分层进行路面沥青恢复，达到同行条件后才进行通车运行。
在整个排水工程施工过程中，项目部实行目标管理责任制，实行全员、全过程、全方位的全面质量管理体系。定期召开技术、质量工作例会，从材料、成品、半成品的质量开始控制；项目部质检人员随时旁站、监测、指导，对不符合规范要求的工序坚决返工处理；混凝土、砂浆严格按照规范频率取样，所有检测项目均按规范要求进行检测；在自检合格的基础上，请监理工程师抽检；在满足设计规范要求的基础上，力争做到内实外美。
二、 资料报检验收
1、 本工程共分为2个分部工程，符合设计及规范要求2分部；
2、 雨水管道改造共报检批次43批，符合设计及规范要求43批次；
3、 路面恢复共报检验批次6批，符合设计及规范要求6批。
三、 试验送检
1、砼试验检测报告17份，合格17份；水泥、砂浆、井盖、雨水蓖检测报告共4份，合格4份；砖检测报告2份，合格2份，钢筋检测报告3份，合格3份，波纹管检测报告2份，合格2份。
四、自评总结
该工程各项检测指标均按GB50268-2008标准进行施工，均达到了设计要求，我们认为，在该工程施工过程中，我们能严格按照施工规范和设计要求进行施工，做到了沟槽开挖符合规范，槽底高程和基础宽度满足设计要求；安管、检查井砼浇筑及闭水符合设计、规范、质量要求，满足验收标准，该工程并于2017年09月29日组织初步验收，验收中存在问题已经整改。
综上所述，该分部工程满足设计和使用功能，并符合验收要求，故我单位自评该分部工程质量为合格工程。

贵州省毕节市宇通建业有限责任公司
2014年11月10日
