基础挖土专项施工方案.docx

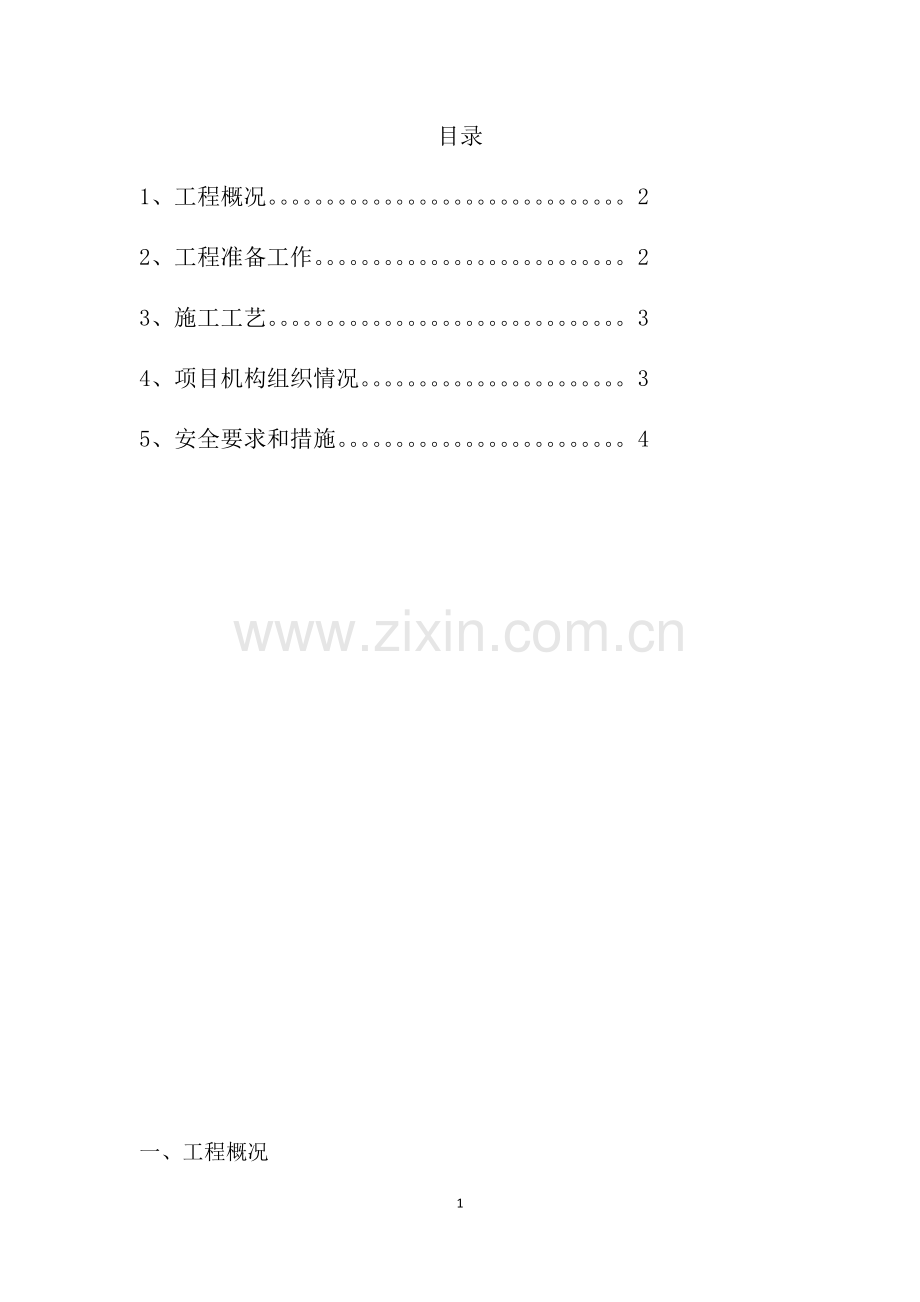

目录
1、 工程概况。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2
2、 工程准备工作。。。。。。。。。。。。。。。。。。。。。。。。。。。2
3、 施工工艺。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3
4、 项目机构组织情况。。。。。。。。。。。。。。。。。。。。。。。3
5、 安全要求和措施。。。。。。。。。。。。。。。。。。。。。。。。。4

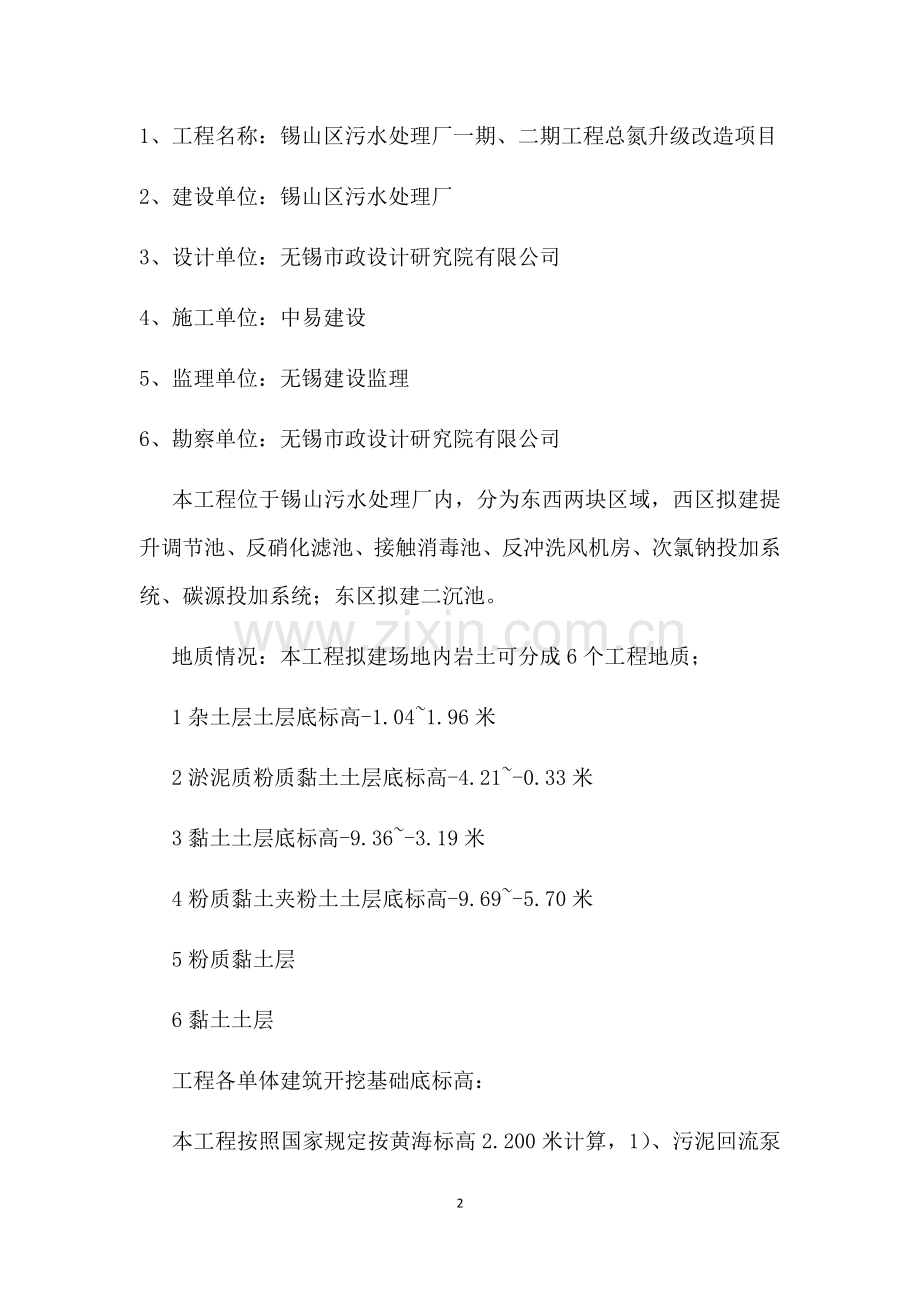

一、 工程概况
1、 工程名称：锡山区污水处理厂一期、二期工程总氮升级改造项目
2、 建设单位：锡山区污水处理厂
3、 设计单位：无锡市政设计研究院有限公司
4、 施工单位：中易建设
5、 监理单位：无锡建设监理
6、 勘察单位：无锡市政设计研究院有限公司
本工程位于锡山污水处理厂内，分为东西两块区域，西区拟建提升调节池、反硝化滤池、接触消毒池、反冲洗风机房、次氯钠投加系统、碳源投加系统；东区拟建二沉池。
地质情况：本工程拟建场地内岩土可分成6个工程地质；
1杂土层土层底标高-1.04~1.96米
2淤泥质粉质黏土土层底标高-4.21~-0.33米
3黏土土层底标高-9.36~-3.19米
4粉质黏土夹粉土土层底标高-9.69~-5.70米
5粉质黏土层
6黏土土层
工程各单体建筑开挖基础底标高：
本工程按照国家规定按黄海标高2.200米计算，1）、污泥回流泵房-1.85米；2）、提升调节池-1.500和-2.500米；3）、反硝化生物滤池-0.16、-2.45和-3.25米；4）、接触消毒池-1.75米；5）、反冲洗风机房-2.200米；6）、出水/反冲洗水池-3.80米；7）、二沉池-0.45米
二、工程准备工作
1、 根据建设单位提供的坐标点和水准点进行测量放线工作。西区水准点引至施工场地北侧已建建筑上、控制线引至南侧围墙。东区水准点引至施工场地北侧路北边路灯柱上、控制线引至马路上。
2、 现场挖机数量2台型号：215-7。运土土方车11辆。
3、 运土路线：厂区——团结路——S228——填土区(锡东大道和S228交接处）
4、 施工区域内地上、地下障碍物清楚和处理完毕，施工道路符合要求。
三、施工工艺
工艺流程：确定开挖顺序→机械一次性开挖→人工修边清底。
1、 根据现场场地限制和基础“先深后浅”的规范，开挖点设置在西区最西侧提升调节池处先开挖，再按顺序依次往东。
2、 机械挖土直接一次挖到比设计基础底标高高出2到5厘米处，再人工清除到基础设计底标高。凿去桩至设计标高。
3、 人工清理完基坑后，根据现场实际情况在基坑周围开设排水沟及集水坑，方便基坑排水。
四、项目机构组织情况（见下图）
总指挥
总调度
工 长

测量员

安全员

班组长

班组长

班组长

五、安全要求和措施
（一） 施工机械不得撞击护桩、桩间土护壁等。
（二） 要执行现场施工用电规定，派专职人员负责、管理供电线路、闸箱、机电设备。供电线要架空或埋入地下，防止机械碰压。
（三） 基坑四周要搭设防护栏，设置专用上下梯子。
（四） 挖土期间，设专人移动保护电缆线，并对基坑内井管进行保护。
（五） 四周设置防洪、防雨设备，防止雨水冲灌基坑，并在地面修筑排水沟，确保雨季施工安全。
（六） 基坑开挖后，如发现有围幕桩破损、偏移、断裂等情况，应及时采取补救措施，以保证土方正常开挖。

基
础
开
挖
专
项
方
案
