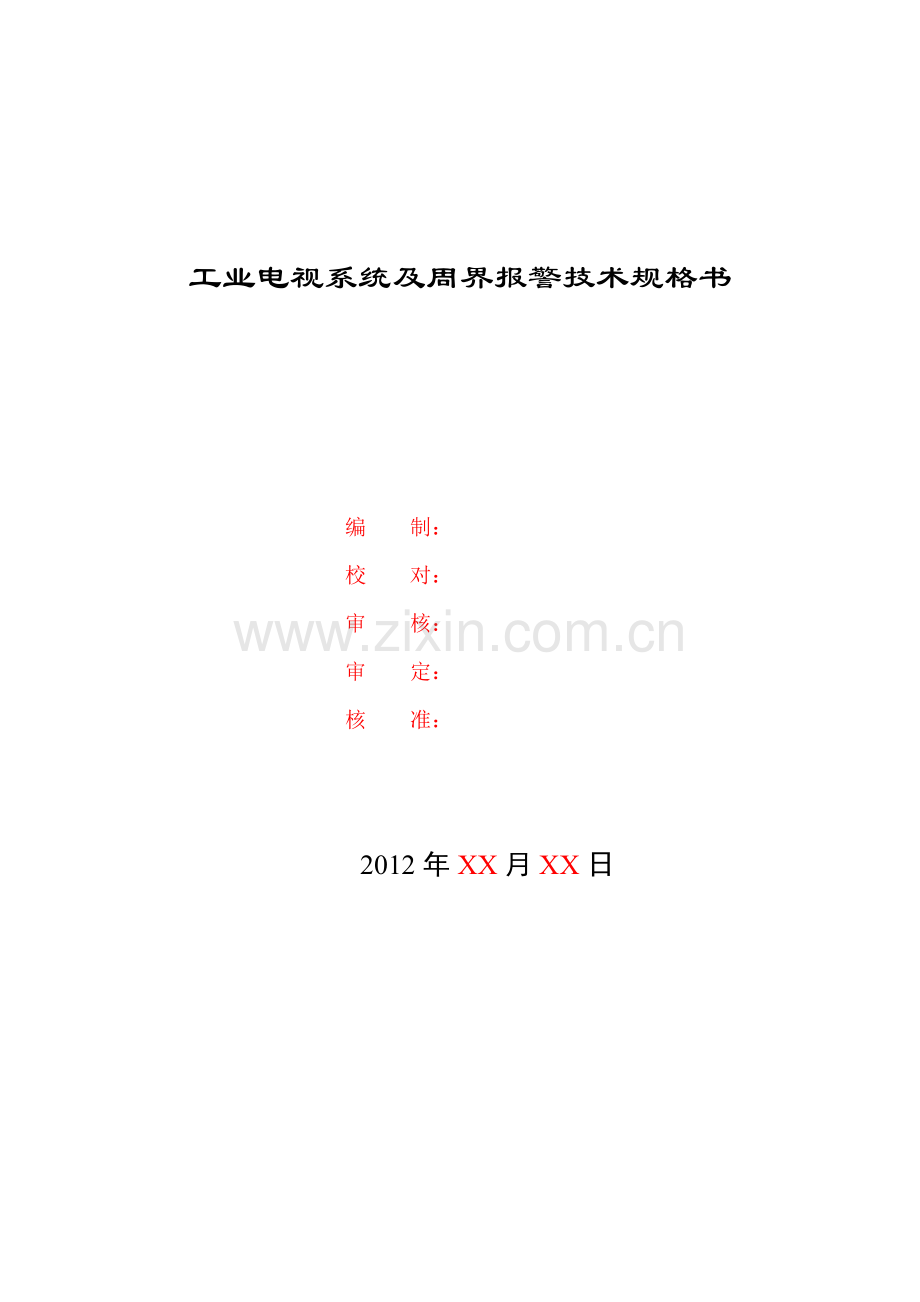

工业电视系统及周界报警技术规格书

编 制：
校 对：
审 核：
审 定：
核 准：

2012年XX月XX日

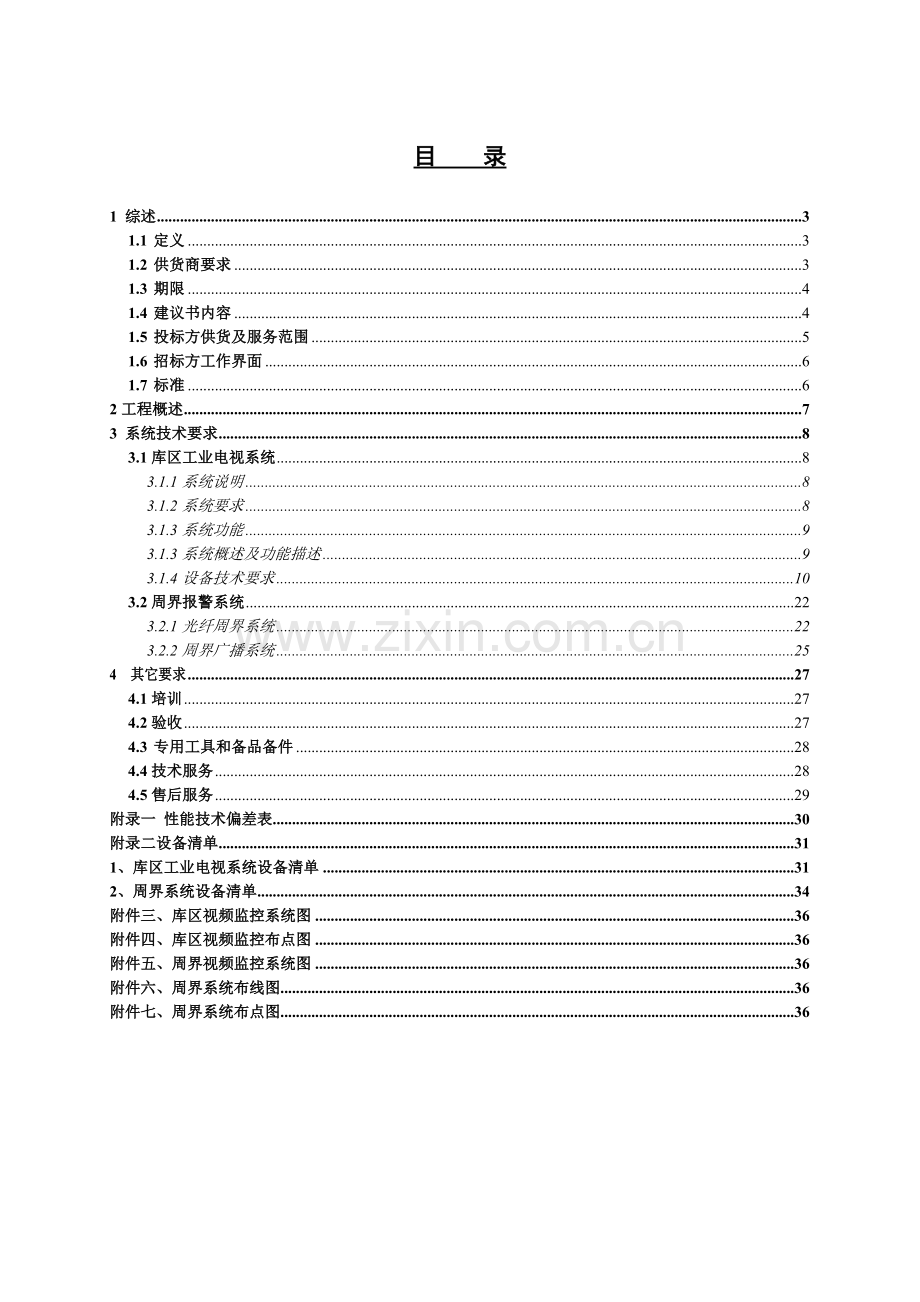

目 录

1 综述 3
1.1 定义 3
1.2 供货商要求 3
1.3 期限 4
1.4 建议书内容 4
1.5 投标方供货及服务范围 5
1.6 招标方工作界面 6
1.7 标准 6
2工程概述 7
3 系统技术要求 8
3.1库区工业电视系统 8
3.1.1系统说明 8
3.1.2系统要求 8
3.1.3系统功能 9
3.1.3系统概述及功能描述 9
3.1.4设备技术要求 10
3.2周界报警系统 22
3.2.1光纤周界系统 22
3.2.2周界广播系统 25
4 其它要求 27
4.1培训 27
4.2验收 27
4.3 专用工具和备品备件 28
4.4技术服务 28
4.5售后服务 29
附录一 性能技术偏差表 30
附录二设备清单 31
1、库区工业电视系统设备清单 31
2、周界系统设备清单 34
附件三、库区视频监控系统图 36
附件四、库区视频监控布点图 36
附件五、周界视频监控系统图 36
附件六、周界系统布线图 36
附件七、周界系统布点图 36

1 综述
1.1 定义
u 本规格书中标注有“※”条款为强制性条款注，供应商必须严格遵守，如有一处不符者，即视为废标。
u 本规格书中标注有“△”注释为非关键性条款，供应商应遵守，如有一处不符者，按总价5%加价，3 项不符即视为废标。
本技术规格书用到的名称定义如下：
项目名称：
业主：
设计：
规定设备的技术要求，并发布技术规格书。
供货商：是指按照本技术规格书的要求为业主设计、制造或供应系统成套设备,并能进行国内本地化项目管理和技术服务及支持的制造厂商。
技术规格书：业主和设计正式发布的完整的技术规定，包括所附的数据单和附图等。
1.2 供货商要求
※1.2.1 投标商负责系统总集成，并对系统的可用性和完整性负责。
※1.2.2投标方具备中国安防协会颁布的安防一级资质；系统集成三级以上资质；具有系统设计、安装、调试及售后服务的ISO9000认证。
※1.2.3 所提供的设备符合国家以及国际上UL、CE、IEC等标准中有关的制造标准和设计标准。供货商提供的设备必须为2011年5月份以后生产。
※1.2.4 根据当前国内工业场所监控产品的应用现状，所提供产品（现场端设备，包
括云台、摄像机等）以欧美进口产品为主。所提供的设备符合国家以及国际上UL、CE、IEC 等标准中有关的制造标准和设计标准。并提供相关认证证书。
※1.2.5 提供完整的技术文件，满足设计、安装调试、运行维护的要求。并根据工程进展情况，在设计和施工阶段，及时提供相应的技术支持和服务；在设备运行使用阶段，提供及时、优质的售后服务。
※1.2.6 投标方应为所投标主要产品的厂家或正式的长期代理商，所投标主要产品均应具备原厂授权及原厂（办事处）售后服务承诺。如果是主要产品厂家的代理商，投标时应提供代理证书及本项目的授权证书，并提供生产厂家的承诺书：在本项目实施过程中及今后3 年的运行中，如投标商无法履行供货及相应的技术服务时，由厂家直接无偿履行相应的服务。
1.3 期限
△请投标方在收到本技术规格书后5日内，准备和提出预算建议书及技术建议书，还应说明完成交货的日期，该日期不应晚于合同生效之日起的2个月。
1.4 建议书内容
1.4.1 技术建议书
投标方应提交5份（1份正本，4份副本，1份电子版）中文的技术建议书。所提供的建议书至少应包括，但不限于下列内容：
△对本《技术规范书》的要求必须逐条作出明确的答复，并列出具体技术数据和指标，不得以诸如“理解”、“注意到”等含糊之词回答，否则若以诸如“理解”、“注意到”等回答，视为同意规范书的要求。如有异于技术部分要求的地方，应论述其理由。
△对所推荐的系统的功能、性能描述；
△系统设计和可靠性分析；
△详细设备配置和组成，以及详细的设备材料清单；
△各设备的技术性能指标及安装要求；
△视频、供电电缆（铠装直埋及室内敷设）的型号规格要求；
△控制系统的功能、软件和性能指标；
△接口特性；
△系统的操作与维护；
△设备布置图和设备之间连线图；
△环境要求；
△电源要求及设备耗电量，明细给出各设备的单体负载功耗，最低运行功耗，正常运行功耗；
△接地要求；
△验收测试标准；
△防爆解决方案
△防雷解决方案
投标方提供的所有设备的每项性能指标，以及用该设备组成的系统，应满足招标方在以下章节中提出的各项要求。否则，投标方应提出另一种满足招标方要求的替代方案，在建议书中还应指出其必须进行修改的理由和与原要求的差别。
1.4.2 报价
投标方应根据本规格书的要求做出设备配置，（包括系统所需的接口附件、备品备
件和测试仪表），并提供设备的单价和总价。招标方不接受任何形式的一次性总价优惠和单项免费、赠送等掩盖设备真实单价的行为，任何优惠必须折算到具体的设备单价中。
1.4.3保证
除消耗品外，投标方应对整套设备做出保证。
供货商应对系统设备及相关配件的设计、制造、供货、检查和试运负有全部责任，
保证所提供的工业电视监控系统设备满足国家和行业有关标准和规范以及规格书的要求。
系统所有选用的材料和零件应该是新的高质量的，不存在任何影响到性能的缺陷。
业主使用时发生性能不合格，误差超过范围等质量问题和运输中出现问题，供货
商要赔偿由此带来的所有损失和费用。要求供货商对上述情况做出保证。
在业主选用设备适当和遵守保管及使用规程的条件下，从供货商发货之日起一八 个
月内，或者连续运转不超过12 个月（取时间较长者），设备因供货商设计、制造质量
而发生损坏和不能正常工作时，供货商应该免费为业主更换或者修理设备零件，如因
此而造成业主人身和财产损失的，供货商应对其予以赔偿。
1.5 投标方供货及服务范围
1.5.1主要设备
投标方提供的所有设备必须是全新的产品，所选产品（主机、解码器、摄像机等）须经国际、国内权威机构的认证，产品为生产线上生产的成品，不存在二次开发的问题，所选产品已在本行业经过实际应用。如果某些产品不在投标方的生产范围之内，允许投标方通过第三方提供，投标方应该注明第三方厂商名称及生产地点，并保证它们的质量、数量，特别是所有附件接口的兼容性,并承担在合同中规定的全部责任和义务。
主要设备：
DVR（硬盘录像机）、摄像机、云台、防护罩、解码器、客户端、传输设备、周界报警设备、周界广播等。
1.5.2 安装材料
包括安装支架、解码器现场安装接线箱、控制室综合供电箱、视频及网络防雷防浪涌保护器等除传输电缆外的专用安装器件、材料。
1.5.3 消耗品部分
1.5.4 专用工具及备件部分
1.5.5 测试仪表
1.5.6 安装和维护手册、说明书、图纸
1.5.7 技术培训
1.5.8 监管、调测和试运转技术服务，对现场验收测试提供指导和协助。
1.6 招标方工作界面
招标方负责以下工作：
——建设和装修设备机房、提供和安装空调设施
——完成摄像机安装地点到站控制室的电缆、光缆敷设
——提供立杆、铁塔等前端安装基座
——提供终端桌等设备的安装位置
——提供UPS整流输出220V、50Hz交流电源
1.7 标准
本规格书中已明确的按本规格书要求执行；凡本规格书中未提及，按有关国家标准及ITU-T、EIA最新建议执行。凡本规格书中提出的指标低于有关国家标准及ITU-T、EIA最新建议的，按最新建议执行。
应符合下列规范：
GBJ1一五-87 《工业电视系统工程设计规范》
GA/T75-94 《安全防范工程程序与要求》
GB50198-94 《民用闭路监视电视系统工程技术规范》
GBJ232-90／92 《电气装置安装工程施工及验收规范》
GBJ42-81《工业企业通信设计规范》
JGJ/T16-92《民用建筑电气设计规范》
GB7401-87《彩色电视图像质量主观评价方法》
GTB856《软件工程国家标准》
ITU H.263《视音频编解码标准》
IEEE802.3《10BASE-T以太网接口标准》
IEEE802.3U 《100BASE-TX快速以太网接口标准》
GB50057-2000《建筑物防雷设计规范》
GB4798.4-90《电工电子产品应用环境条件 无气候防护场所固定使用》
GB2423.1-89《电工电子产品基本环境试验规程》
GB12322-90《通用性应用电视设备可靠性试验方法》

2工程概述

****

3 系统技术要求
3.1库区工业电视系统
3.1.1系统说明
库区工业电视监视系统采用模拟信号加数字方式，在前端采用模拟摄像机，摄像机信号通过硬盘录像机编码为数字信号，通过解码器解码成模拟信号给大屏幕系统。
全厂设一个控制室，一个现场机柜室，现场机柜室接入就近的摄像机信号，通过8芯光缆将摄像机信号传至控制中心，中心控制室采用硬盘录像机进行录像、编码。通过视频解码器将录像机编码的图像解出在大屏幕上显示。
所有摄像机采用单独供电，所有电源均引自中心控制室或机柜间，在电缆两端需考虑加装避雷设备。
3.1.2系统要求
l 系统监控主要为生产作业提供现场实时的监控，实时了解现场人员和装置的使用情况，提前发现设备故障和事故隐患， 及时处理。系统采用光缆传输，减少现场设备对视频信号的干扰。
l CCTV系统彩色PAL制式系统。
l 系统清晰度不低于彩色480线，黑白540线。
l 系统对视频信号和辅助设备具有控制能力。
l 系统设备质量和性能满足长时间不间断连续工作的要求。
l 系统现场设备的防护保证设备能在现场长期稳定工作。
l 露天安装的设备提供防雷击（浪涌）的设备并满足现场要求。
l 全实时数字硬盘录像机可以随时把发生情况的被监视区域的图像记录下来，从而
作为事故后进行分析和判断的重要依据。这样就可以对某些非常重要的被监视区
域的图像连续记录，存储时间为一五天。存储分辨率优于352x288，显示分辨率优
于352x288，图像效果达到720x576。
l 一旦有报警信号的发生，系统可以将相应的一组图像切换到相应的一组显示画面
上。
l 监控系统的管理（系统设置、权限管理等）、控制（操作镜头）、显示（屏幕切
换）和存储（录像）各自相对独立，某一部分出现故障时不会影响到其它部分。
l 系统应具备移动物体感应探测并记录报警的功能，防止意外侵入。
l 工业电视系统应能与站场内的周界防范系统及消防系统进行联动，工业电视设备应具备联动接口。

3.1.3系统功能
l 现场设备控制功能
通过矩阵系统及硬盘录像对现场云台进行上/下/左/右控制、对镜头进行变焦及聚焦控制，以达到最理想的监视效果。
l 硬盘录像功能
系统采用硬盘录像系统，对监控画面进行24小时D1格式录像，录像时间不低于一五天。发现问题时可调出录像查看。
l 画面切换功能
操作室通过虚拟矩阵系统，实现在单台或多台大屏上编程顺序输出视频信号或选点观看，同时可将图像放大到多屏显示。
l 消防联控功能要求
在设置自动消防联控系统的站场，在现场探测设备发出报警信号后，监控系统能
够迅速将该区及附近摄像机同时自动校准到报警点，供值班人员及时判断灾情。对于重点监控对象，系统应提供预制位监视。
l 安全防卫功能要求
系统应具备移动物体感应探测并记录报警的功能，防止意外侵入。
3.1.3系统概述及功能描述
本套工业电视系统主要包括现场部分和控制室部分:
现场部分分为安全生产监视、库区管理监视。
主要设备包括防爆摄像机、压力球形摄像机、全天候摄像机及室内球形摄像机。
主控中心：
控制中心为本系统的主控制中心，内部主要设置了1套虚拟矩阵控制系统以及2套数字硬盘录像机，由录像系统、监视系统、控制系统三部分组成。控制中心可同时支持储备基地内所有摄像机的实时浏览、录像和回放，以及最优先级控制。该系统可与火灾报警系统及周界报警系统进行集成连锁控制。
3.1.4设备技术要求
3.1.4.1※一体化防爆摄像机（欧美品牌）
认证
防爆标志 ExdⅡCT6 / DIP A21 TA, T6
机械指标
Ø 材质 不锈钢1Cr一八Ni9Ti，表面喷塑
Ø 防护等级 IP68
Ø 水平转动 360°连续旋转
Ø 垂直转动 +90° ~ -90°
Ø 水平转动速度 0.1°/S ~ 25°/S
Ø 垂直转动速度 0.1°/S ~ 25°/S
Ø 安装方式 固定支架、基座、立柱
环境指标
Ø 大气压力 86～106KPa
Ø 环境温度 -40℃~+60℃
Ø 相对湿度 95%RH(+25℃)
电气指标
Ø 输入电压 100VAC~240VAC, 50/60Hz
Ø 工作电流 < 500mA
Ø 功耗 约100W
Ø 通讯方式 RS-485
Ø 通讯速率 多种、可设置
Ø 通讯协议 多种、可设置
Ø 预置位数量 64
Ø 预置位精度 ≤0.5°
Ø 自动加热（选配） 低于-10℃时启动自动加热
内含摄像机参数：
Ø 成像器件：1/4" Sony 双扫描 CCD ( Ex-View CCD )
Ø 镜头规格：x35 (f=3.6 ~ 126mm), F1.65 (宽) ~ F4.2 (远距离)
Ø 数字变焦：2.5倍
Ø 同步系统：内部/ VD 脉冲锁定(自动检测)
Ø 水平分辨率：高于530TVL
Ø 信噪比：高于50dB (AGC 关)
Ø 最小照明：0.00001 Ix (红外滤光片关, 510场景)
Ø 低速数字快门：开/关, (x2 ~ x510 可变)
Ø 快门控制：1/50(60) ~ 1/50,000秒
Ø 白平衡：ATW / AWB / AWC / 一键式 / 室内/ 室外 / MWB
Ø 宽动态WDR模式：开/关
Ø 背光补偿BLC模式：关/ BLC / HBLC ( 柱状图自动BLC) / WDR
Ø 自动增益补偿AGC模式：关~ 38dB (可变)
Ø 日夜转换模式：开/关/自动
Ø 隐私区域遮蔽：开/关，(8个区域，颜色选择)
Ø 预置位：64 个位置预设
Ø 镜像: 水平镜像/ 垂直镜像/ 翻转
Ø 通信: RS-232C / RS-422 / RS-485, 波特率可变
3.1.4.2室内球型摄像机（欧美品牌）
Ø 彩色转黑白低照度摄像机
Ø 1/4 Ex-view CCD
Ø 扫描方式:逐行扫描
Ø 分辨率：480TV 线（彩色）
Ø ※26倍光学变焦（3.5-91mm）
Ø 水平转速：0.1-288度可调。
Ø 垂直速度：0.1-90度可调。
Ø 预置位：128个，精度0.3度。
Ø 同步系统：内同步/外同步
Ø 电源:AC24V
Ø 防护等级：IP55
3.1.4.3室外彩色/黑白球型摄像机（欧美品牌）
Ø 彩色转黑白低照度摄像机
Ø 1/4 Ex-view CCD
Ø 扫描方式:逐行扫描
Ø 分辨率：480TV 线（彩色）
Ø ※26倍光学变焦（3.5-91mm）
Ø 水平转速：0.1-288度可调。
Ø 垂直速度：0.1-90度可调。
Ø 预置位：128个，精度0.3度。
Ø 同步系统：内同步/外同步
Ø 最低照度： 0.01LUX黑白
Ø 电源:AC24V
Ø 工作温度:-20-55°
Ø 防护等级：IP66
Ø 内置加热及风扇。
3.1.4.4室外全天候枪式旋转摄像机（欧美品牌）
Ø 应用范围:  室内/室外
Ø 水平旋转角度:  0°~355°（可调）
Ø 垂直旋转角度:  +10°~-90°
Ø 水平速度:  9°/s
Ø 垂直速度:  4°/s
Ø 自动扫描:  有
Ø 最大负载:  17kg
Ø 承载方式:  顶载
Ø 材料:  主体结构：压铸铝合金
Ø 防护等级:  IP66
Ø 是否内置解码器:  是
Ø 预置点数:  32
Ø 预置位扩展:  具备
Ø 自动扫描:  有
Ø 自动巡航:  1条
Ø 工作温度:  -35°C~65°C
内含摄像机参数：
Ø 成像器件：1/4" Sony 双扫描 CCD ( Ex-View CCD )
Ø 镜头规格：x35 (f=3.6 ~ 126mm), F1.65 (宽) ~ F4.2 (远距离)
Ø 数字变焦：2.5倍
Ø 同步系统：内部/ VD 脉冲锁定(自动检测)
Ø 水平分辨率：高于530TVL
Ø 信噪比：高于50dB (AGC 关)
Ø 最小照明：0.00001 Ix (红外滤光片关, 510场景)
Ø 低速数字快门：开/关, (x2 ~ x510 可变)
Ø 快门控制：1/50(60) ~ 1/50,000秒
Ø 白平衡：ATW / AWB / AWC / 一键式 / 室内/ 室外 / MWB
Ø 宽动态WDR模式：开/关
Ø 背光补偿BLC模式：关/ BLC / HBLC ( 柱状图自动BLC) / WDR
Ø 自动增益补偿AGC模式：关~ 38dB (可变)
Ø 日夜转换模式：开/关/自动
Ø 隐私区域遮蔽：开/关，(8个区域，颜色选择)
Ø 预置位：64 个位置预设
Ø 镜像: 水平镜像/ 垂直镜像/ 翻转
Ø 通信: RS-232C / RS-422 / RS-485, 波特率可变
3.1.4.5室外压力球型摄像机（欧美品牌）
Ø 彩色转黑白低照度摄像机
Ø 1/4 Ex-view CCD
Ø 扫描方式:逐行扫描
Ø 分辨率：480TV 线（彩色）
Ø ※23倍光学变焦
Ø 水平转速：0.1-一八0度可调。
Ø 垂直速度：0.1-120度可调。
Ø 预置位：128个，精度0.3度。
Ø 同步系统：内同步/外同步
Ø 最低照度： 0.01LUX黑白
Ø 电源:AC24V
Ø 工作温度:-35-60°
Ø 防护等级：IP67
Ø 内置加热及风扇。

3.1.4.6硬盘录像机（欧美品牌）
Ø 视频输入：16路D1全实时。
Ø 具备模拟输出接口、HDMI和VGA接口，可通过监视器或显示器实现监视功能
Ø 具备单画面/四画面/九画面/十六画面等多画面监视
Ø 实时显示录像码流和每小时占用空间
Ø 通道画面提示通道状态如录像、视频检测、视频丢失、监视锁定等
Ø 本地可查看系统日志
存储功能
Ø 内置4个SATA接口，可挂接1-4块硬盘，1个ESATA接口。
Ø 硬盘工作管理采用非工作盘休眠处理，减少散热和功耗，延长硬盘寿命
Ø 硬盘文件包括覆盖式循环记录和非循环记录
Ø 存储数据采用专用格式，无法篡改数据，保证数据安全
Ø 视频录像：16路D1x25fps
压缩方式
Ø 视频压缩方式：H.264
Ø 支持16路视音频信号，每路视音频信号由独立硬件进行实时压缩，声音与图像保持稳定同步
备份功能
Ø 通过SATA接口、USB接口进行备份
Ø 客户端电脑可通过网络下载硬盘上的文件进行备份
录像回放功能
Ø 多工操作，每路实现独立全实时录像的同时可实现单路回放检索及倒放、网络监视、录像查询下载等
Ø 多种录像模式：手动、定时、报警联动、视频检测录像等，其中视频检测、外部报警更有预录功能
Ø 网络可以回放硬盘录像机上记录的文件
Ø 实现快速检索录像文件及录像类型分类检索
Ø 多种回放模式：慢放3，慢放2，慢放1，正常，快放1，快放2，快放3以及逐帧回放
Ø 回放录像时可以显示事件发生的准确时间
网络操作功能
Ø 可通过网络进行远程实时监视
Ø 云镜控制
Ø 录像查询及实时回放
Ø 系统设置参数的修改以及系统的软件升级
Ø 远程的报警处理以及系统日志查看等功能
Ø 采用嵌入式TCP/IP协议及嵌入式操作系统，可以直接通过Windows自带的IE浏览器访问
Ø 管理模式：采用三级用户管理，密码方式确保合法用户方可登录
报警联动功能
Ø 16路接地报警输入(接地表示产生报警),并具备视频丢失报警、视频检测报警、报警设备可以是烟感探测器、温感探测器、红外探测器等
Ø 具备多路继电器开关量报警输出，便捷地实现报警联动及现场的灯光控制
报警输入及报警输出接口皆具有保护电路，确保主设备不受损坏
通讯接口
Ø 具备一个标准以太网接口，实现网络远程访问功能
云台控制功能
Ø 支持通过RS485通讯的云台解码器
Ø 可扩展多种解码协议，便于实现云台和球机控制功能
Ø 智能操作
鼠标操作功能
3.1.4.7解码器（欧美品牌）
视频输入：
Ø 显示分辨率：QCIF/CIF/DCIF/2CIF/4CIF/VGA/QVGA/UXGA/QXGA/HD720P/HD1080P
Ø 视频编码格式：H.264,MPEG4,MPEG2,MJPEG
输出显示：
Ø 全屏单幅图像显示
Ø ※2X2，3X3，4X4分屏显示
Ø ※四画面全部D1画质实时显示
信号接口
Ø 视频输出：4路VGA信号输出
Ø 网络通信：1GbpsX2（双千兆网口）
Ø 音频输出：1路线路输出
3.1.4.8视频服务器（欧美品牌）
系统核心服务器，主要包含数据中心管理、报警事件管理、视频流管理、预案编程管理等。
数据中心管理实现站点架构、用户管理、设备配置、权限分配、信息查询等功能；
报警事件管理接收报警信息、事件内容、状态变化等信息，对不同类型的前端设备发出操作指令和控制信息，兼容不同类型的通信方式和多种通信格式，对信息内容具备本地缓存功能；
视频流管理实现在不同网络带宽条件下大规模视频流媒体传输的控制和优化；
预案编程管理提供预案解析、状态监控、规则管理等功能，实现应急情况下的自动执行预案规则，直接交互式的用户界面，及时干预和阻止异常事件。
系统参数
n 操作系统：Windows Server 2003 标准版
n 数据库：SQL Server 2005 标准版
n 处理器(CPU)：Intel 四核 Xeon 处理器 3400系列
n 内存：4 GB DDR3 一三33 MHz
n 硬盘：160GB, 3.5", 7200rpm, SATA II
n 网络：1 Gbps×2 (双千兆网口)
用户界面
n 按钮：电源开关，配置/复位按钮
n 指示灯：电源指示：蓝色（正常工作时）
HDD工作：黄色（正常工作时）
网络激活：绿色（正常激活时）
网络状态：绿色、琥珀色、红色（正常、拥堵、故障）
尺寸重量
n 尺寸：42.35(H)×426.3(W)×660.4mm(D)，机架安装（1U）
n 重量：一三.45 kg
环境参数
n 电源：100~240VAC, 50~60Hz
n 工作温度：10°C ~ 35°C
n 储存温度：-40°C ~ 65°C
n 相对湿度：20% ~ 80% 非凝结
n 认证证书：CCC, CE, FCC, UL

功能要求
· 先进集成管理平台（CIP）
CIP－Common Integration Platform
- 融入先进技术的通用集成平台
- 整合不同类型的安防设备集成(CCTV/Alarm/Access)
- 安全防范系统的全面综合管理
· 开放性架构及标准(OSS)
OSS－Open Structure and Standards
- 基于开放性平台及架构环境下开发
- 系统架构及标准符合国际主流应用
- 融入技术发展趋势和新技术的利用
· 分布式体系及架构（DSA）
DSA－Distributed System Architecture
- 集散式架构实现区域自治/中心管理
- 组织架构与用户角色管理紧密结合
- 级别控制及设备权限实现相互关联
· 统一设备接口能力（UDI）
UDI－Unified Device Interface
- 多种通信协议/格式以适应不同类型设备
- 提供不同类型安防设备及系统接入许可
- 拥有标准化设备及系统接口方式及能力
· 第三方集成兼容性（TII）
TII－Third－Party Integration Interface
- 兼容国内主流品牌的DVR设备
- 兼容国际主流品牌的矩阵主机
- 提供标准协议接入第三方系统
· 数据管理中心浏览（DMC）
DMC－Date Management Center
- 简洁方便的IE浏览配置数据管理中心
- 远程登录、异地管理的灵活访问方式
- 融组织架构/用户角色/设备权限于一体
· 多种设备信息管理(MDI)
MDI－Multi-kind Device Information
- 不同类型设备的信息综合与归类管理
- 以报警和事件为核心的安全防范机制
- 系统组件及设备状态诊断工具及统计
· 严密权限日志管理（ALM）
ALM－Authority Log Management
- 严格的用户权限和设备权限授权机制
- 完善的日志记录和用户操作管理系统
- 保障大规模系统多用户操作的安全性
· 矢量电子地图定位(VEM/GIS)
VEM－Vector Electric Map including GIS
- 基于GIS矢量电子地图的综合应用
- 根据报警或事件类型精确地图定位
- 支持标准格式的图片文件直接导入（BMP/JPEG/AutoCAD）
· 资源逻辑重组功能（ALR）
ALR－Asset Logical Reorganization
- 提供不同种类资源的逻辑重组功能
- 实现设备或系统交叉配置多重利用
- 保证共享的开放性和专用的私密性
· 业务流程按章执行(BMD)
BMD－Business Model Driving
- 保证业务模式或规则制度按章执行
- 领导远程监督业务规则的执行状况
- 阻止违章操作或干预可疑非法行为
· 预案编程规则引擎（RES）
RES－Rules Engine System
- 提供不同类型安防系统之间联动功能
- 管理不同等级事件或报警的关联信息
- 面向业务流程的预案编辑及执行方案

3.1.4.9 光端机
l 视频接口形式：BNC
l 视频输入/输出阻抗：75Ω(非平衡)
l 视频输入/ 输出电压：1VP-P(典型值
l 视频带宽：5 Hz～10MHz
l 微分增益：DG<3%
l 微分相位：DP<3o
l 视频信噪比(加权) ：S/N≥57dB
l 音频：
l 音频输入/ 输出阻抗：600Ω(平衡/非平衡)
l 音频输入/ 输出电压：2VP-P(典型值)
l 音频带宽：200Hz～4kHz
l 非线性失真系数≤1%
l 音频信噪比(加权) S/N≥70dB
l 数据：
l 接口信号RS-232、RS-422、RS-485 (2/4 线制)
l 码速率300bps～57.6Kbps
l 误码率≤10-9

3.1.4.10 其它
设备安装
各站所有的设备均应安装在机柜内（或操作台上）。机柜由投标方提供，操作台及220VAC电源线和接地线由招标方提供。投标方需详细说明安装尺寸及要求、出具设备安装图并协助施工。
电缆
户外电缆必须采用具有钢铠护层的直埋电缆。投标方应详细说明对所需电缆的技术特性、传输特性要求。
防雷器件
设备现场及设备侧应配套提供防雷器，为避免选型性能差异过大，供货商应选择
phoenix、P+F、OBO 等进口合资优质品牌。

3.2周界报警系统
周界报警系统包含三个部分：周界监控、周界光纤报警及周界广播系统。
周界监控系统在周界设16个高速球形摄像机，所有摄像机均通过光缆接入至中心控制室，在中心控制室设一台DVR，对摄像机图像进行显示及录像，并通过报警端口与周界光纤系统联动，周界视频系统通过DVR上传后接入库区视频监控系统，视频监控系统具体要求见库区视频监控系统部分。
3.2.1光纤周界系统
本系统采用一缆式振动传感光缆。该系统使用光缆作为传感单元，利用计算机对数据进行采集和控制并实现长距离、大范围周界防区的探测，每防区的长度可达数百米至数千米。系统采用一缆式结构，在周界保护范围不需铺设任何供电及通信线路。
3.2.1.1系统要求：
Ø 系统以普通通信光缆为感应单元，利用外界振动对光特性的改变实现长距离，大范围周界防区的探测。
Ø 采用光缆作为无源探测器，有效避免了雷电干扰，适用于易燃易爆以及强电磁干扰等场所。
Ø 适用于各种复杂地形，可实现对不规则周界防区的探测。
Ø 光缆具有较高的灵敏度，即可以直接铺设在各种铁网铁艺上，也可直接埋设在各种地面下，形成隐蔽的防护系统。
Ø 使用寿命长，维护量小。

3.2.1.2、系统组成
系统由工控机、专用报警软件、16防区光缆信号采集设备、继电器联动输出装置、接续包、引导光缆、振动传感光缆组成。

3.2.1.3设备技术要求
3.2.1.3.1工控机

工控机配置要求如下：
cpu： P4 酷睿2 双核 3G
内存： DDR2.2G
硬盘： 160G
操作系统：windonws XP
3.2.1.3.2报警软件
报警系统软件是该报警系统的专用软件。用户可以通过软件实现对报警系统功能设置、报警数据采集判断、显示防区电子地图、布防撤防、报警状态信息记录、值班人员信息记录等功能。

3.2.1.3.3 16防区光缆信号采集设备
光纤入侵信号采集设备通过引导光缆连接前端的振动传感光缆， 其主要功能是信号采集、预处理和信号优化。此装置需放置在控制室，利用引导光缆与前端的传感探测装置相连接。
电气参数 工作电压： AC220V
警戒功耗： <6W
报警功耗： <8W
接口类型： 数据接口 DB25 Female
通信接口： RJ45
指示灯： LED电源指示、状态指示
响应时间： ≤3秒
系统参数 防区个数： ≤16
防区长度： ≤1000米
4、32路联动输出设备
工作电压
AC165V-265V
响应时间
<3秒
警戒功耗
<5W
LED指示灯
报警指示、电源指示
报警功耗
<一五W
联动输出方式
继电器常开或常闭
平均无故障工作时间（MTBF）
20000h（C级）
联动继电器触点容量
NO：10A 250VAC
10A 120VAC
NC：8A 250VAC
10A 28VDC
通信接口
网口（RJ45口）
联动路数
32路

5、防区分割包
防区分割包由外壳和光转换器件、光路接口组成，对光缆接续、光信号转换等光学器件的保护。防区分割包的外壳采用工程塑料制作，安装于室外环境，可适应各种恶劣的自然环境，并具有防水密封性能。
3.2.1.3.4、振动传感光缆
振动传感光缆采用30芯普通通信光缆，可感应作用在电缆上的振动信号，将振动信号转换成变化的光学物理量，如光强、偏振态、偏转角、光信号频率等，并将隐含以上变化的物理特性的光信号传输到数据采集设备。由于使用了光缆作为传感单元，外界的强电磁场、雷电等因素不会对系统产生影响，而且光缆具有成本低、抗紫外线、抗老化，可适用于不规则周界等特点，非常适合大范围、长距离、环境条件恶劣的野外周界环境。

3.2.1.4、安装要求
振动传感光缆应铺设在铁网高度3/4处，每隔30厘米用防紫外线扎带将振动传感光缆与铁网网格紧密固定。
3.2.2周界广播系统
周界广播系统是用来对入侵闯入者进行语音警告.
系统有两种方式：
1、 通过与周界光纤报警系统联动，可以自动对入侵者进行语音警告。
2、 可以通过话筒进行人工喊话。
3.2.2.1系统要求：
Ø 室外采用大功率音柱，要求距离音柱200米远仍可以清晰听到声音。
Ø 系统采用定压功放，要求电缆传输距离不低于2Km。
3.2.2.3设备技术要求
3.2.2.3.1纯后级功放
·独特的放大电路.
·超大功率,极高的稳定性几可靠性.
·70v/110v定压,4-16Ω定阻输出.
·开机延时,自动检测过热/过压/过流/中点偏移/输出短路保护.
·自动双速温控风机强制冷却散热.
·可使用单24V备用电源.
产品属性:
额定功率输出:2000w
频率响应: 70Hz~一八KHz
信噪比: 100db
电源功耗(最大): 2400W
3.2.2.3.2前置放大器
·5路话筒，3路辅助输入,2路优先口,2路输出.
·各通道独立音量控制.
·高音和低音音调控制.
·自动默音(有强插功能)
3.2.2.3.3报警钟声信号发生器
·报警触发,两种报警音输出.
·两种四声钟声提示输出.
·有外控钟声触发接口.
3.2.2.3.4报警信号接入器
·可16路报警信号进行自动监控，当采集到报警信号时，机器可自动打开系统进行报警。（即使系统处于关闭状态）
·可进行报警模式的设定，可选择正常模式或N±1模式。
·可同步启动强切电源。
·可触发报警号发生器，产生报警音。
·可同步打开分区器进行分区报警。

3.2.2.3.5室外音柱
功率:140W
输入电压: 100V
频响(Hz): 一五0~14000
4 其它要求
4.1培训
投标方应负责培训招标方技术人员，培训人员的数量、时间、地点由双方商定。培训费用在合同报价外独立分项列价。培训内容应包括所提供设备的技术性能、安装调试、维护维修等内容，请投标方提供详细培训计划和课程安排，并提供全套中/英文教材。
4.2验收
4.2.1 交货清单和现场开箱验收
投标方应提供一份被招标方认可的交货清单，内容包括：设备、设备软件、安装需用的零部件、工具和资料等。设备到货后，投标方有义务和招标方一起进行现场开箱验收，并负责处理设备的质量问题和数量的短缺问题。
4.2.2 现场安装调试
投标方人员将负责其所供设备的安装和调试，招标方人员配合参加。投标方要编排计划进度表，并定期向招标方口头及书面报告进度情况及遇到的问题、解决的措施。
安装时，投标方提供详细的安装技术资料和安装规程。系统测试时，投标方提供各设备和全系统测试计划，包括测试项目、测试方法、测试结果等。
投标方经过仔细严格的系统测试认为稳定性达到移交要求时，由投标方将测试记录、最新版本的软件移交给招标方。
4.2.3 初验测试
投标方推荐一个初验测试计划和内容，供招标方参考。投
