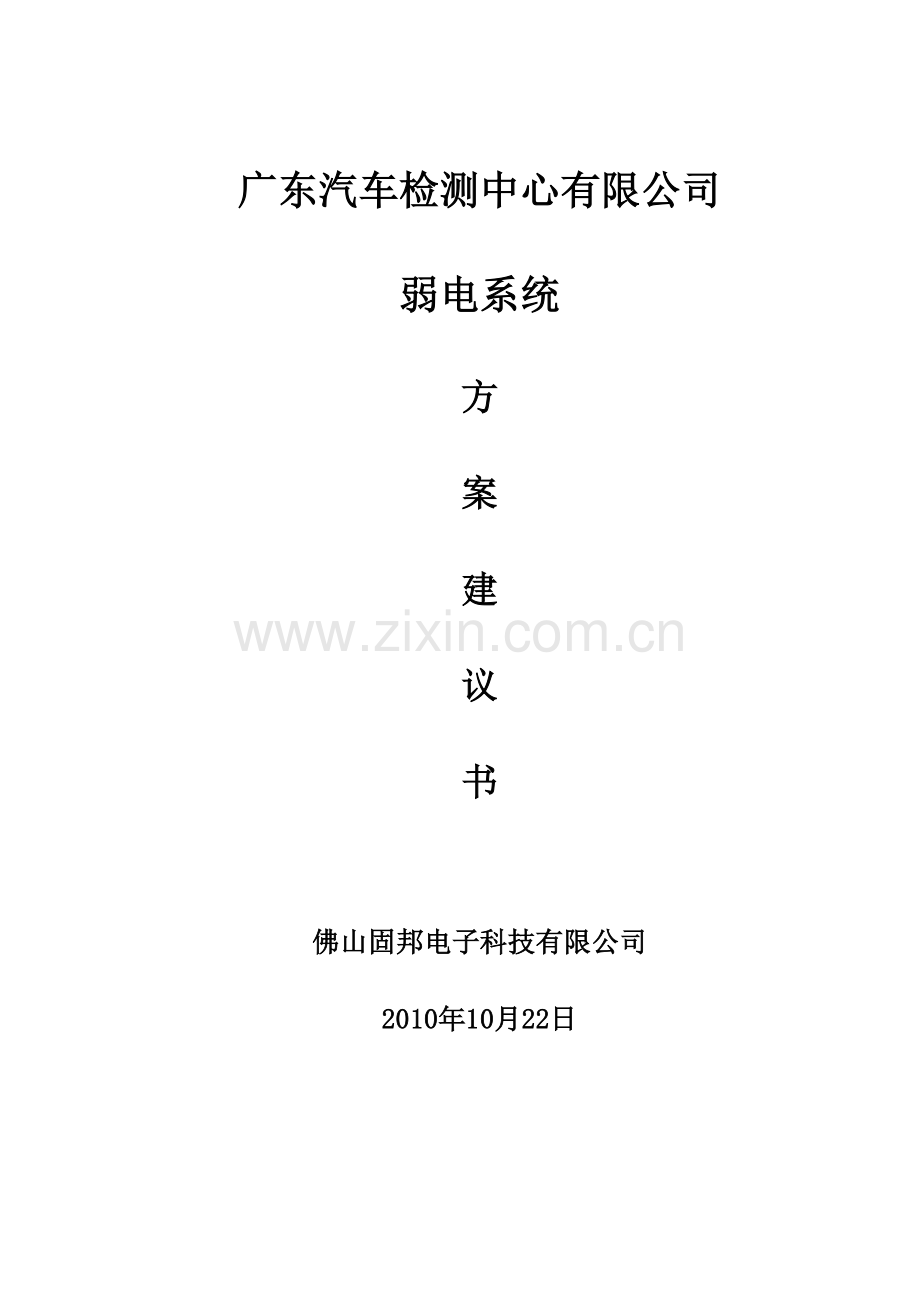

广东汽车检测中心有限公司

弱电系统

方

案

建

议

书

佛山固邦电子科技有限公司

2010年10月22日

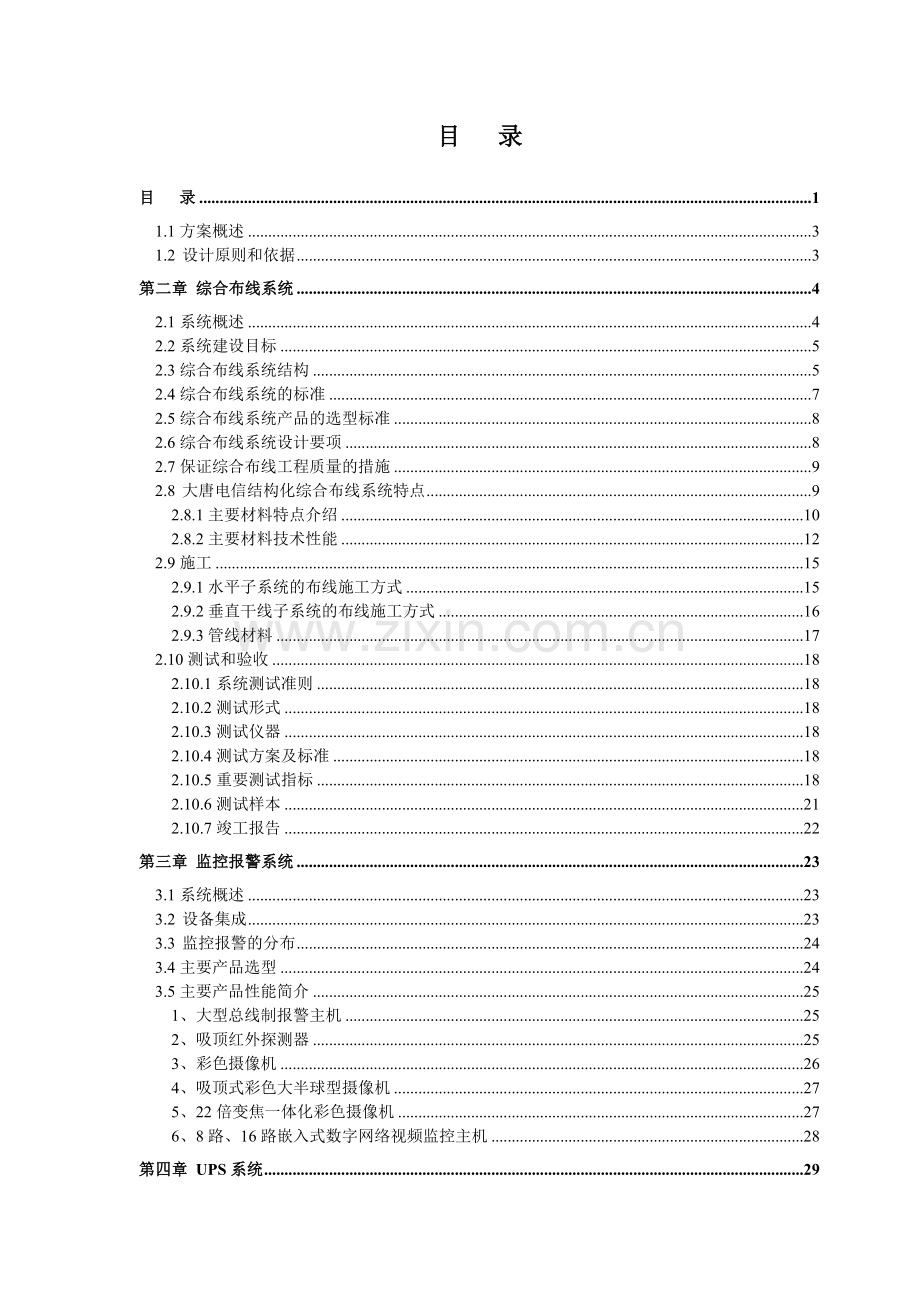

目 录
目 录 1
1.1方案概述 3
1.2 设计原则和依据 3
第二章 综合布线系统 4
2.1系统概述 4
2.2系统建设目标 5
2.3综合布线系统结构 5
2.4综合布线系统的标准 7
2.5综合布线系统产品的选型标准 8
2.6综合布线系统设计要项 8
2.7保证综合布线工程质量的措施 9
2.8 大唐电信结构化综合布线系统特点 9
2.8.1主要材料特点介绍 10
2.8.2主要材料技术性能 12
2.9施工 15
2.9.1水平子系统的布线施工方式 15
2.9.2垂直干线子系统的布线施工方式 16
2.9.3管线材料 17
2.10测试和验收 18
2.10.1系统测试准则 18
2.10.2测试形式 18
2.10.3测试仪器 18
2.10.4测试方案及标准 18
2.10.5重要测试指标 18
2.10.6测试样本 21
2.10.7竣工报告 22
第三章 监控报警系统 23
3.1系统概述 23
3.2 设备集成 23
3.3 监控报警的分布 24
3.4主要产品选型 24
3.5主要产品性能简介 25
1、大型总线制报警主机 25
2、吸顶红外探测器 25
3、彩色摄像机 26
4、吸顶式彩色大半球型摄像机 27
5、22倍变焦一体化彩色摄像机 27
6、8路、16路嵌入式数字网络视频监控主机 28
第四章 UPS系统 29
4.1 系统概述 29
4.2 UPS系统设备简介 29
4.3 防雷接地系统 30
4.4 防雷接地系统的原则和标准依据 31
4.5 防雷接地及其设备配置 31
4.6 具体实施 33
第五章 门禁一卡通系统 35
5.1需求分析 35
5.2设计原则与依据 35
5.2.1设计原则 35
5.2.2设计依据： 36
5.3系统设计 37
5.3.1卡片介绍 37
5.3.2系统简介 39
5.3.3 系统组成 40
5.3.4 系统功能 41
5.3.5 门禁系统的实现 43
5.3.6 门禁一卡通系统的实现 43
第六章 计算机网络系统 43
6.1 系统需求概述 44
6.2 网络设计原则 44
6.3 网络系统设计 46
6.3.1 网络设计总体考虑 46
6.3.2 网络总体设计 46
6.4 网络设备选型 47
6.5 可靠性与安全保密性 48
6.5.1局域网在网络层中不安全的地方 48
6.5.2国际性标准 49
6.5.3网络安全的五条措施 50
6.5.4网络系统实现的安全管理措施 52
第七章 保安巡更系统 53

第一章 系统概述
1.1方案概述
本方案针对广东汽车检测中心有限公司的实际应用和需求，设计时既要满足广东汽车检测中心有限公司办公和计算机信息化的高速发展的需要，也考虑各系统的性能价格比。所选用的设备及产品符合最新板本的国际和国家标准，严格依据综合布线的国际标准，实行标准化、规范化施工。广东汽车检测中心有限公司的弱电系统工程及网络信息化系统建设应该为信息化时代打好基础，并在此基础上逐步发展日常管理、信息服务等内容的应用服务系统。所以在系统的方案设计中，对各种设备的通讯接口以及它们和第三方数据通讯交换的能力都给予充分考虑,使之建设成为佛山市一流的智能企业。
根据广东汽车检测中心有限公司的办公特点和用户要求，对贵公司的智能化弱电系统作了精心设计，系统的设计力争完全满足用户的需求和办公大楼的发展，同时利用佛山固邦电子科技有限公司信息系统集成的优势和特色，提供用户一流的工程技术服务。选择优秀的产品、先进成熟的技术加上优秀的工程服务，才能构成一套完整的智能化、信息化的解决方案。
1.2 设计原则和依据
●民用建筑电器设计规范（JBJ/T16-92）
●《商用建筑电气设计规范》（JGJ/T 16-92）
●《商用建筑电信布线标准》（EIA/TIA -586）
●智能建筑设计规范（GB/T50314-2000）
●《工业企业通信设计规范》（GBJ42-81）
●《建筑设计防雷设计规范》（GBJ115-87）
●《建筑与建筑群综合布线系统工程设计规范》（GB/T50311-2000）
●《建筑与建筑群综合布线系统工程施工规范》（GB/T50312-2000）
●中国工程建筑标准化协会《建筑与建筑群综合布线系统工程设计规范》
●《民用建筑通信管理标准》
●《防盗报警控制器通用技术条件》（ GB12663-90）
●《保安电视监控工程技术规范》（ GA/T 76-96）
●《安全防范工程程序与要求》（GA/T75-94）
●《安全防范工程费用概预算编制方法》（GA/T70-94）
●《安全防范系统通用图形符号》（FA/T74-94）
●《民用闭路监视电视系统工程技术规范》（GB50198-94）
●《彩色电视图象质量主观评价方法》（GB7401-87）
●《有线电视加解扰系统通用技术要求》（GY/T114-94）
●《建筑智能化系统工程设计标准》（DBJ13-32-2000）
●《计算机信息系统防雷保安器》（GA173-1998）
●《计算机房防雷设计规范》（GB-50174-93）
●《计算机场地技术条件》（GB2887-89）等等。

第二章 综合布线系统
2.1系统概述
广东汽车检测中心有限公司计算机网络系统和语音中心设在办公楼信息中心机房。电脑网络布线产品选择大唐电信，产品以高质量、高性能享誉中国。大唐电信公司产品具有：模块化插座、配线架，安装方便灵活、产品齐全等特点。数据主干采用室外单模光纤，系统全采用大唐电信配线架安装在19”标准机柜内，机柜留有网络设备空间。
所有的电脑点全部采用超5类双绞线，布线采用星行结构，即办公楼所有的信息点全部通过水平桥架到计算机中心机房和楼层设备室（超过90米的），其他大楼、车间实验室通过光纤主干网到中心机房。
2.2系统建设目标
布线系统建设后，能适应各种计算机网络体系结构的需要，并能支持语音和保安监控等系统的应用。满足100兆到桌面的要求，实现网络内部之间和INTERNET网之间的数据高速交换。在设备变迁时具有高度的灵活性、管理的方便性。
2.3综合布线系统结构
结构化综合布线系统Structured Cabling System采用模块化和分层星型拓扑结构，它一般可分为六个子系统。
1)工作区子系统（WORK AREA SUBSYSTEM）
工作区子系统由用户终端设备连接至信息插座的器件组成，它包括装配软线、连接器和连接所需的扩展软线，并在终端设备和I/O接口处搭桥，信息插座有墙上、地上、桌上、软基型多种，标准有RJ45/RJ11的单、双、多孔等各种型号。每个信息点（即插座）都有明显、清晰的标号。使得系统的管理和维护透明化和简单化。
数据点均采用大唐电信产品RJ45数据模块端接。

2)水平区子系统（HORIZONTAL SUBSYSTEM）
水平布线子系统将电缆从楼层配线架连接到各工作区的信息插座上，一般处在同一楼层。通常采用3类或5类、六类8芯4对双绞线，3类或5类双绞线都是由8根24-AWG（0.511mm）铜线组成，符合或超过EIA/TIA-568标准。设计中水平铜缆的最长长度不大于90米（在水平布线要求的90米范围内），且保证了小于10米的机械长度用于分配给工作区电缆、接插软线、跳线和设备电缆。

楼层平均长度*线缆数
Σ
线缆总长=
水平区线缆的长度估算是非常重要的，一般按每个楼层为单位，计算出每层的线缆平均长度，逐一得出并总和。其计算公式为：
n

i为楼层
i=1

线缆总长=
最远距离+最近距离
2
*1.1+6米
其中，线缆平均长度由以下公式得出：

3)管理子系统（ADMINISTRATION SUBSYSTEM）
管理子系统由楼层配线架组成。其主要功能是将垂直干缆与各楼层水平布线子系统相连接。布线系统的灵活性和优势主要体现在管理子系统上，只要简单的跳一下线就可以完成任何一个结构化布线的信息插座以对任何一类智能系统的连接，极大地方便了线路重新布置和网络终端的调整。光纤连接时，要用光纤接续箱（LIU），箱内可以有多个ST连接器安装孔，箱体箱内的线路弯曲设计应符合62.5/125微米多模光纤的弯曲要求，光纤接头用STⅡ，由陶瓷材料制成，最大衰减为0.2dB，光耦合器可作为单模光纤与网络设备或光纤接续装置上的连接，配线架和光纤接续箱通常设在弱电井或设备间内，用来连接其他系统，并对它们通过跳线进行管理。管理子系统每个线端端接模块都有清晰的标号以区分开别的线对和功能，使管理变的透明、简单。

4)垂直干线子系统（RISER BACKBONE SUBSYSTEM）
主干线子系统提供建筑物的主干网的路由，是综合布线系统的神经中枢，实现主配线架和中间配线架的连接。每根信息线都挂有清晰的标号牌，使系统建成后的维护和管理更为方便。本系统均采用采用室内单模光纤和六类网线作为主干传输介质。

5)设备室子系统（EQUIPMENT SUBSYSTEM）
设备室子系统把中继线交叉处和布线交叉连接处连到应用系统设备上．由设备室的信息线及连接器和相关支撑硬件组成，把公用系统设备的各种不同设备互连起来。该子系统数据部分的部件（如跳线盘、理线器、光纤接线盒等）集中在几个开放式的机架内安装、管理。语音部分采用110打线系统。
一般设备室子系统分作两部分考虑：
第一部分为计算机房，放置网络设备，在网络设备上可接服务器、主机等；
第二部分为通信中心，放置交换机及边接交换机与垂直干缆的主配线架等。
6）建筑群室连接子系统（CAMPUS BACKBONE SUBSYSTEM）
该子系统是指主建筑物中的主配线架延伸到另一建筑物中的主配线架上的连接系统。与垂直子系统类似，通常采用光纤或大对数铜缆连接。它是整个布线系统的一部分（包括传输介质）并支持提供楼群之间通信所需的硬件，其中有信息线、光缆和防止信息线的浪涌电压进入建筑物的保护设备。本系统均采用大对数电缆和室外单模光纤作为主干传输介质。
2.4综合布线系统的标准
智能建筑已逐步发展成为一种产业，如同计算机、建筑一样，也必须有标准规范。目前，已出台的综合布线及其产品、线缆、测试标准主要有：
* ISO/IEC 11801；ISO/IEC CD 14673；
* EIA/TIA 568A；EIA/TIA TSB 67；
* IEEE802.3, 802.3U , 802.5 , FDDI/CDDI/TPDDI；
* GBJ42-81
*《民用建筑电气设计规范》（JGJ/T16-92）
*《电器设备安装工程施工及验收规范》（GBJ232-90、92）
*《建筑与建筑群综合布线系统工程设计规范 》（CECS72-97）
*《智能建筑设计标准》（EBD-03-95）
*《工业企业程控用户交换机工程设计规范》
*《工业企业通信接地设计规范》
*《智能建筑设计规范》（GB/T50314-2000）
*《工业企业通信设计规范》（GBJ42-81）
*《建筑设计防雷设计规范》（GBJ115-87）
*《建筑与建筑群综合布线系统工程设计规范》（GB/T50311-2000）
*《建筑与建筑群综合布线系统工程施工规范》（GB/T50312-2000）
*《中国工程建筑标准化协会《建筑与建筑群综合布线系统工程设计规范》
*《千兆以太网标准》IEEE802.3ab、802.3Z
2.5综合布线系统产品的选型标准
选择综合布线产品和科学的设计、精心的施工是智能化建筑的“百年大计”。
就我国现在的情况来看，在众多的产品当中，大多数都符合标准的外型尺寸等，但电气性能、机构特征以及EIA/TIA 568可靠性指标也是十分重要的，常易被人们忽视。因此在选用产品的时候，要选用其中一家有专业厂家认证和符合标准的产品，不可选用多家产品，否则在可靠性方面达不到要求，会影响布线系统的整个效果，难以保护用户的投资。因为综合性一体化布线正是统一形形色色的弱电系统的纷争和不一致、不灵活而创立的，如果在布线系统中再出现传输性能和电气参数不一致的多家产品，则恰好是与综合布线的初衷背道而驰。因此，选择一致性的、高性能的布线材料是综合布线重要的一环。大唐电信的综合布线系统与传统的布线方式相比，就是一种即具有良好的初期投资特性，又具有极高的性能价格比的高科技产品。
2.6综合布线系统设计要项
1. 总体规划
一般来说，国际信息通信标准是随着科学技术的发展，逐步修订、完善的。综合布线也是随着技术的发展和新产品的问世，逐步的发展和完善的。在设计时要提出并研究近期和长远的需要是非常必要的。为了保护建筑物投资的利益，可以采用“总体规划，分布实施，水平布线一步到位”。主干大部分敷设在建筑物的弱点井内，更换和扩充比较的容易；水平布线是在建筑物的天花板内和管道里，施工费比初始投资的材料高。如果更换水平布线，要损坏建筑物结构，影响整体美观。因此，在设计水平布线，尽量选用档次较高的线缆及连接件（如选用1000Mbps的双绞线）缩短布线周期。
2. 系统设计
设计与实现一个合理的综合布线系统一般有六个步骤：
l 获取建筑物的平面图；
l 分析用户的需求；
l 系统结构设计；
l 布线路由设计；
l 绘制布线施工图；
l 编制布线用料表。
典型的综合布线系统采用星型的拓扑结构布线方式，具有多元化的功能，可以使任一子系统单独的布线，每一子系统均为一独立的单元组，更改任一子系统时，均不会影响其它子系统。
一个完善确定设计的布线走线系统，其目标是，在既定的时间以外，允许在有新的集成过程中，不必再去进行水平布线，损坏建筑物装饰而影响审美。
2.7保证综合布线工程质量的措施
1、选择技术实力雄厚，综合性能良好的布线材料，进行科学的设计，精心地组织施工，自然是十分重要的，但公司的规范化管理制度也十分重要。
2、选择合法的工程经验丰富的设计安装公司来实施工程。
3、施工过程中，派工程师现场督导管理，同各安装单位密切配合协调。
4、组织施工经验丰富的项目领导班子。
2.8 大唐电信结构化综合布线系统特点
大唐电信作为著名的通信和综合布线产品生产商之一，在中国已享有多年盛名，产品以高质量、高性能享誉中国。
所有大唐电信的产品均获了ISO9001认证，确保产品质量。
大唐电信拥有现代化的全国分销网络，通过完备的本地服务，使客户享受到及时的服务。
大唐电信产品主要包括：模块化插座，6类全线产品，光纤连接器，模块化和预装式配线架，光缆互连装置，110打线系统，线缆管理系统，线槽系统，各式跳线，面板，电缆捆扎带等。
2.8.1主要材料特点介绍
面板
借助建筑师和内部设计师的输入设计的MINI-COM面板，美化现代办公工作场所。高密度单插口和双插口方案可容纳第5类的非屏蔽双绞线和有屏蔽双绞线、同轴电缆和光纤应用的所有连接器模块。
5类电缆模块化插座

新颖的模块化插座，特点是现代工艺水平的引线框结构和绝缘位移接触体，以保证最高质量的最高可靠性的有效接触。没有用波峰焊连接的印制电路板形成的潜在质量问题。UL认证的5类电缆插座是为在5类通道时提供最高性能而设计的。有专利的设计保证每个插座第一次和每一次安装都是按照5类电缆安装指南端接的。
提供UL认证底类性能。
l 能作端接最少10次。
l 把#24线规的实心非屏蔽双绞线与模块化插座端接。
l 瞬时动作的偏移控制接触设计不需剥各根导线。
l 通用性（容纳2、3或4对模块化插头而无损伤）。
24口理线架
对于多媒体应用来说跳线盘是很理想的。它们可任意端接非屏蔽双绞线、有屏蔽双绞线、同轴电缆和光纤的弹性插入式组件。其优点包括在需要时能够增加端口、混接和匹配媒体，当需要变换时可以更换或取代某些组件。
光纤连接器

光纤连接器（专利产品），专为光纤至桌面以及主干电缆布线应用而设计研制的业内第一个光纤连接器。它具有新颖、高密度FJ（光纤插座）接口的特点。
特点 优势

FJ形状 它的外性与“RJ”型模块化插座相同，您只需推插连接
器“卡嗒”一声就接通了。

外形更小 该连接器比现行的双工SC连接器小一半，这就
方便了工作区及机柜区域的高密度安装工作。

无需适配器 该连接器安装与信息口吻合。需要的元器件更少

高性能 其性能达到或超过TIA/EIA-568-A中的光纤和机
械规范要求

施工现场的可端接性 无需使用预先端接好的跳线（安装时拉线有可能
损坏），这意味着降低了设备安装成本。

模块化设计 可用于所有终端及模块化配线架，以
及所有接续箱，从铜缆至光纤的升级换
代只需插拔一下即可实现。
光纤/多媒体ODF配线架
光纤/多媒体互连托架直接安装在所有全金属模块式接线板和弹性插入面板接线板后面的标准化EIA19英寸机架中。这些静止的托架为你的光缆设施的排线、端接和组织提供了一种简单而方便的安装手段。光缆互连托架即可用于单模光缆的端接也可用于多模光缆的端界，以满足你的配线和接头要求。
l 采用Pem柱螺栓有助于将互连托架与模块式接线板相对性，从而容易安装到机架上。
l 多侧和后面的光纤入口-FMT24设计可容纳最大为1英寸的内部光纤槽。
l 侧面光纤的入口设计或与垂直光缆管理的面板对准。
l 采用适用的12-24安装零件。
超5类跳线

l 5类跳线由高性能的非屏蔽双绞线构成，具有最长的弯曲寿命。它们为您的全部配线要求提供迅速而方便的互连，并满足TIA/EIA规定的所有关与超5类插界线的要求。
l 多种标准颜色选择。
2.8.2主要材料技术性能
1、水平电缆（铜质）
本系统水平部分电缆设计采用八芯非屏蔽双绞线其技术性能如下：
A.传输特性符合标准，即符合WS及NQ-EIA/IS-43标准。
B.电缆外包耐火高分子聚合材料，其防火性能符合ULMPR 及CSA FT—4之有关规定。
C.采用4对非屏蔽型双绞线，其芯径为 0.5mm(24AWG),内绝缘采用FR POLYMER 材质。
D.在环境温度20摄氏度时4对芯FTP的电气性能达到下列指标：
额定阻抗：150W ±15%（屏蔽）、100W ±15%（非屏蔽）。
最大衰减值不大于下列数值表（单位：dB/305M）

频率（MHZ）
衰减值（dB）
1
2
4
4.8
10
7.5
16
9.4
20
10.5
31.25
13.3
62.5
18.4
100
23.2
近端串扰（NEXT）不小于下列数值：（单位：dB/305M）
频率（MHZ）
衰减值（dB）
1
54
4
45
10
39
16
36
20
34.5
31.25
31.5
62.5
27
100
24
2、垂直光缆
本系统垂直部分光缆采用单模光缆其技术指标如下：
A. 采用Tight Bufferred型室外用单模光缆。
B.光缆之PVC护套符合UL-OFNR及FT-4之防火标准。
C.最大限度拉力
安装时，800N-1800N
运行时，340N-500N
D.最小弯曲半径
安装时，7CM-12.8CM
E.光纤芯径：62.5/125±3um
F.光纤孔径：0.275±0.015
G.信号波长：850nm及1300nm
H.其传输特性符合FDDI及ANSIX3T9.5标准。
I.最大衰减度小于下表数值：
波长（nm）
衰减值（dB/dm）
850
3.5
1300
1.5

J.最小频率：
对850nm信号160MHZ-KM。
对1300nm信号500MHZ-KM。

3、信息插座
A.本系统信息插座采用模块化8芯标准非屏蔽插座,并采用相应之标准插头.
B.其防火性能符合UL94V-0标准,且其氧指数不低于40。
C.触点镀金层达50mm，并符合UL、CSA及FCC PART68之标准。
D.插座与插头之脚位符合EIA－568A ISDN之要求。
4、跳线
本系统数据部分采用非屏蔽型跳线，语音部分采用FT-FT跳线。
A.其接触良好，能保证系统的高速传输品质。
B.跳线采用插接方式，和非屏蔽16口跳线盘联接。
C.系统跳线之近端串扰应不小于下表数值：

频率（MHZ）
NEXT (dB)
1
>65
4
>65
8
62
10
60
16
56
20
54
25
52
31.25
50
62.5
44
100
40
5、光缆跳接
A.本系统之光缆跳线支持SC接头，可以接续62.5/125mm多模光缆
B.具备ST耦合器及ST头模块化结构，具有自动对正功能。
C.外包耐火PVC护套。
D.插入损耗：<0.5dB
E.长度：3M
6、配线架
本系统管理区配线架部分，数据系统全部采用非屏蔽配线架，其技术指标如下：
A.采用模块化结构，便于扩展。
B.具有明显的线号标识，便于管理与维修。
C.其材质之防火性能符合UL 94V－0标准。
D.其插接或压接件应符合前述规定及有关国际标准。
2.9施工
2.9.1水平子系统的布线施工方式
水平子系统完成由接线间到工作区信息出口线路连接的功能。采用走吊项的轻型装配式电缆桥架的方案，为水平线系统提供机械保护和支持（具体安装见下图）

装配式槽形电缆桥架是一种闭合式的槽架，安装在吊项内，从弱电井引向各个设有信息点的房间，再由预埋在墙内的不同规格的线管，将线路引到墙上的暗装铁盒内。
综合布线系统的布线是星形的，线缆量较大，按照标准的线槽设计方法，根据水平线的外径来确定线槽的容量。
即：线槽的横截面积＝水平线截面积之和*3
线槽可以根据情况选用不同的规格，为保证线缆的转弯半径，线槽须配以相应规格的分支辅件，以提供线路路由的弯转自如。
如果不能确定信息出口的准确位置，拉线时可先将线缆盘在吊项内的出线口，待具体位置确定后，再引到各信息出口。
本系统水平走线在走廊采用喷塑金属桥架，进入室内一般放置1个120型过线盒，再用PVC线槽明敷至各个信息点。
2.9.2垂直干线子系统的布线施工方式
垂直干线子系统，是由一连串通过竖井垂直对准的接线间组成的，它的走线设计分为两部分：
* 干线的垂直部分：
垂直部分的作用是提供弱电井内垂直干缆的通道。
这部分采用预留电缆井方式，在每层楼的弱电井中留出专为综合布线大对数电缆及光缆通过的长方形地面孔，电缆井的位置通常设在靠近支电缆的墙壁附近，但又不妨碍端接配线架的地方。
在预留有电缆井一侧的墙面上，还应安装电缆爬架或线槽，爬架或线槽的横档上开一排小孔，大对数电缆用紧固绳绑在上面，用于固定和承重，如果附近有电梯等大型干扰源，则应使用封闭的金属线槽为垂直干缆提供屏蔽保护。
* 干线的水平通道部分：
水平通道部分的作用是，提供垂直干缆从主设备间到所在楼层的弱电井的通路，这部分也应采用走吊项的轻型装配式槽形电缆桥架的方案，用来安放和引导电缆，可以对电缆起到机械保护的作用，同时还提供了一个防火为垂直干缆提供密封，坚固的空间使线缆可以安全地延伸到目的地，其选材算法与水平子系统设计部分的线槽算法一致。且若一根线管连续有两个90度的拐角时应在一处加过线盒，以便拉线时不破坏线缆。
与垂直部分一样，水平通道部分也必须保留一定的空间余量，以确保在今后系统扩充时不致需要安装新的管线。
本方案设计室外主干走管采用镀锌钢管，经室外手孔引至大楼。
2.9.3管线材料
对水平方向走线：线槽，线管，固定配件等。
线槽是每层总线扎的外罩．可是有盖方形盒，或一带孔背板，线槽的规格一般为2米一段，壳厚2mm．有截面长* 宽的各种选择：10*6、10*8、10*10、20*15(cm)，根据具体需要选用。
线管是线缆从线槽分出至各房间的护管．线管多为PVC管或铁管．规格为3米一段的圆筒．外径／内径有2cm/1.8cm、3cm/2.8cm、1寸、1.5寸、2寸等。与线管配套的有分线盒，直通，背茨等．用于线管的相互对接和与线槽的衔接。
固定配件包括膨胀螺钉、角铁等．角铁规格为6米一段，规格为3cm/3cm，用于固定线槽和线管（除了预埋），每1－1.5米设一副。
对垂直方向走线：背板、线槽、线管、固定配件等。
背板一般为木料，可以将垂直干线固定其上．对大对数UTP，应每3米固定一次；光缆每1.5米一次。
2.10测试和验收
2.10.1系统测试准则
我公司的综合布线系统测试，采用FLUKE测试仪，测试结果将得到认可，如条件许可，用户可以邀请第三方测试机构佛山市技术监督局进行测试验收认可，并提供报告，但测试费用较高。综合布线完成后，将对所有信息点进行100%测试并提供测试记录。
2.10.2测试形式
对综合布线自身的验收测试，采用基本链路形式；对综合布线系统的验收测试，采用信道形式。
2.10.3测试仪器
PENTASCANNER或的DSP4000电缆测试仪.
2.10.4测试方案及标准
主干电缆百分之百的测试，水平双绞线的测试采用抽样比为10%的验收测试，被抽样点不合格继续扩大抽样面。
测试将以TIA/EIA-568-A、TSB 67和ISO/IEC 11801标准定义的信道方式测试。
2.10.5重要测试指标
2.10.5.1 接线极性：
非屏蔽双绞线对必须正确接于信息端口，不允许有任何形式的错接。从水平配线区至信息端口之间的非屏蔽双绞线必须保证连通，线对间不能短路。
2.10.5.2 长度：
基本链路的物理长度不应超过94米。
信道的物理长度不应超过100米。
2.10.5.3 衰减：
基本链路的衰减不超过下表的规定值。（20℃，最差线对）
频率
（MHZ）
C类（三类线）
（dB）
D类（五类线）
（dB）
1.0
3.2
2.1
4.0
6.1
4.0
8.0
8.8
5.7
10.0
10.0
6.3
16.0
13.2
8.2
20.0
-
9.2
25.0
-
10.3
31.25
-
11.5
62.5
-
16.7
100.0
-
21.6
注：1）水平线长度：90M，测试电缆长度：4M
2）衰减的温度修正系数为，三类线1.5%，超五类线4.0%。
信道的衰减不超过下表的规定值
频率
（MHZ）
C类（三类线）
（dB）
D类（超五类线）
（dB）
1.0
4.2
2.5
4.0
7.3
4.5
8.0
10.2
6.3
10.0
11.5
7.0
16.0
14.9
9.2
20.0
-
10.3
25.0
-
11.4
31.25
-
12.8
62.5
-
18.5
100.0
-
24.0
注：1）水平线长度：90M，设备电缆和跳线长度：10CM
2）衰减的温度修正系数为，三类线1.5%，超五类线4.0%。
2.10.5.4 近端串音衰减：
基本链路的近端串音衰减不小于下表的规定值：
基本链路衰减（20℃，最差线对）
频率
（MHZ）
C类（三类线）
（dB）
D类（超五类线）
（dB）
1.0
40.1
60.0
4.0
30.7
51.8
8.0
25.9
47.1
10.0
24.3
45.5
16.0
21.0
42.3
20.0
-
40.7
25.0
-
39.1
31.25
-
37.6
62.5
-
32.7
100.0
-
29.3
信道的衰减不超过下表的规定值
信道衰减（20℃，最差线对）

频率
（MHZ）
C类（三类线）
（dB）
D类（超五类线）
（dB）
1.0
40.1
60.0
4.0
30.7
51.8
8.0
25.9
47.1
10.0
24.3
45.5
16.0
21.0
42.3
20.0
-
40.7
25.0
-
39.1
31.25
-
37.6
62.5
-
32.7
100.0
-
29.3
2.10.5.5 表面分布电容：
在20摄氏度时在10到5600PF之间；
2.10.5.6 阻抗：
在20摄氏度时在80到125 OHMS之间；
2.10.5.7 环路阻抗：
在20摄氏度时在0到18.8 OHMS之间；
2.10.5.8 光纤测试
主要测试光纤的连续性和衰减。
2.10.6测试样本
HANGZHOU-HANDSOME
PENTASCANNER CABLE CERTIFICATION REPORT
**CAT5e Link Autotest
Circuit ID: 125-B Date: 08 Oct 97
Test Result: PASS Cable Type: **Cat 5 UTP
Owner: DYNE Gauge:
Serial Number: 38P95HB0234 Manufacturer:
Inj. Ser. Num: 38J95G00375 Connector:
SW Version: V04.00 User:
Building: Floor:
.
Closet:
Rack: Hub:
Slot: Port:
Test Expected Results Actual Test Results
----------------------------------------------------------------------------
Wire Map | Near: 12345678 | Near: 12345678
| Far: 12345678 | Far: 12345678
----------------------------------------------------------------------------
| | Pr 12 Pr 36 Pr 45 Pr 78
| | ------- ------- ------- -------
Length m| 0.5 - 90.0 | 69.2 68.5 68.9 69.6
Prop. Delay ns| 0 - 32767 | 320 317 319 322
Impedance ohms| 80 - 125 | 107 107 108 108
Resistance ohms| 0.0 - 18.8 | 11.6 11.2 11.3 11.2
Capacitance pF| 10 - 5600 | 3170 3094 3122 3183
Attenuation dB| | 12.6 12.5 12.6 12.9
@Freq MHz| | 98.0 99.0 100.0 100.0
Limit: dB| Cat 5 Link | 21.3 21.4 21.6 21.6
----------------------------------------------------------------------------
PENTA Pair Combinations | 12/36 12/45 12/78 36/45 36/78 45/78
--------------------------| ----- ----- ----- ----- ----- -----
NEXT Loss dB| 36.0 40.8 48.7 38.9 40.1 39.7
Freq( 0.7-100.0) MHz| 99.4 82.8 96.2 99.6 97.6 94.4
Limit: Cat 5 Link dB| 29.3 30.6 29.6 29.3 29.5 29.7
|
