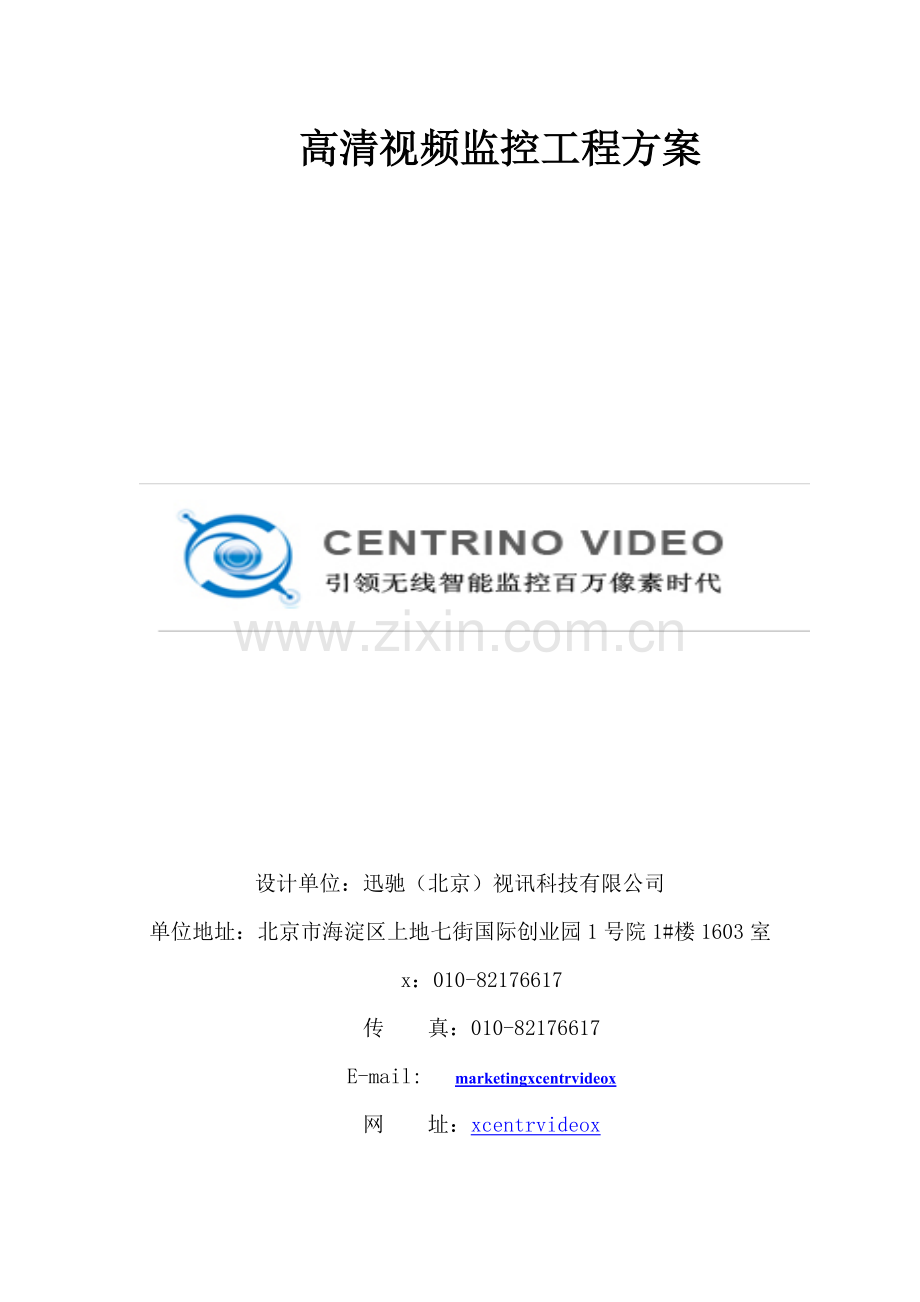

高清视频监控工程方案

设计单位：迅驰（北京）视讯科技有限公司
单位地址：北京市海淀区上地七街国际创业园1号院1#楼1603室
x：010-82176617
传 真：010-82176617
E-mail: marketingxcentrvideox
网 址：xcentrvideox
目 录
第一章 概述 2
1.1 引言 2
1.2 项目背景 2
1.3 系统需求分析 3
1.4 迅驰视讯公司简介 4
第二章 系统设计标准及原则 5
2.1 系统设计标准 5
2.2 系统设计原则 7
第三章 视频监控系统设计 8
3.1. 系统设计说明 10
3.2. 系统架构说明 11
3.3. 系统架构拓扑图 12
3.4. 前端摄像机视频采集 一三
3.4.1. 前端摄像机选型 一五
3.4.2. 视频监控区域分析 17
3.4.3. 前端产品技术规格 19
3.5. 网络传输系统设计 20
3.5.1. 网络系统结构 22
3.5.2. 网络接入设计 24
3.5.3. 网络带宽设计 28
3.6. 网络存储计算及设计 29
3.6.1. 存储容量计算 29
3.6.2. 网络存储设计 29
3.6.3. NVR产品技术参数 31
第四章 管理平台设计 34
4.1.1 管理中心功能综述 34
4.1.2 中心管理系统特点 35
4.1.3 管理中心显示设计 40
4.1.4. 数字视频矩阵服务器功能及参数 41

第一章
概述
1.1 引言
2012年随着各个城市生活节奏逐渐变快，功能齐全、货源完备的大型超市逐渐取代了传统的百货商场，走入都市人的生活，成为城市人消费的重要场所。要在激烈的竞争中取得胜利，已经不能只靠简单的价格战，这只会让商家两败俱伤；只有从降低营销成本、打出品牌，树立良好形象出发，为顾客创造一个安全、舒适、轻松、货源齐备的购物环境，才有可能取得好的业绩。大型超市具备一定的规模、相当的面积，全部实行无人售货，是降低成本的主要途径。由顾客在无人干预的情况下挑选喜爱的商品，也给商品的防盗带来了隐患，加大了管理难度，因此要考虑防盗问题。要避免货品被不良顾客顺手牵羊，避免他人的蓄意破坏，避免顾客在人潮过多时发生意外。还要保障仓库的货物安全，进行员工的管理等工作。因此，超市必须配以一整套完备的监控系统，解决超市运营中的安全、控制管理问题。
1.2 项目背景
经本公司初步考察现场，结合某某酒店的实际情况，对场所情况总结如下特点：
超市的开放性和服务至上的经营理念，导致犯罪分子容易潜入并伺机作案。
超市人员进出频繁，其流动性和聚集性，都让其成为外部犯罪分子和内部不法员工的目标。
部分顾客的安全防范意识薄弱，或未遵循超市安全提示，让犯罪分子和事故隐患乘虚而入，危及人身安全和财产安全。
犯罪分子作案手段狡猾、隐蔽性强，案发后缺乏证据。
顾客之间、顾客和超市服务人员之间发生口角纠纷甚至斗殴，给超市的声誉造成负面影响。
超市的付款通道和财务室是金融流通的主要场所，需要监控。
综合以上诸多情况，对本系统的设计目标分析如下：
超市内人流量较大、场所开放，考虑安全防范和防止纠纷的需求，公共区域必须24小时不间断进行视频监控，重要场合实施录音。
所有画面必须即时、便捷的展示给控制中心的安保人员，便于处理突发事件。
根据需求，相关画面分配给各级相关管理部门，给管理层第一手现场情况。
可扩展的储存设计和便捷的操作，为事件处理提供最大便利。
整套系统的各环节须考虑到功能的扩展，便于因场所部分区域的改造和功能转型带来的对安防的新增需求。
本系统考虑实际需求，对公共场合基本实现全面的视频监控，重点部位设有录音监控。能满足对安全防护、纠纷处理和内部管理的多方面需求。本系统在设备选型上遵循先进实用实惠和可扩展原则，在考虑客户成本的前提下，满足各方面需要，并对未来产生的需求做出扩展性设计，最大化的保护了客户的投资。
1.3 系统需求分析
为及时了解xx超市工作情况、及时发现问题、以及发生事故时第一时间采取措施，要求每个监控点的视频通过专线传输到监控控制指挥中心，并由监控控制指挥中心进行统一监控和录像；各客户端也可以进行视频的管理和录像。根据XX超市的总体结构，并充分考虑现场实际情况，设计采用高清晰度的红外网络高清摄像机和网络智能匀速球，视频传输采用抗干扰超5类双绞线和光纤，部分考虑到传输距离可以用光纤收发器建设光纤链路来进行传输，保证视频信号的准确传输，双绞线和光纤线路直接连入核心网络交换机。
通过以上需求分析，采用数字化方式的网络监控系统可以很好的满足系统需求，同时具有系统的先进性、可扩展性等许多特点，以下将就网络监控系统的一些特点做详细说明。
1．摄像机图像采集
目前监控摄像点根据地理位置和实际需要划分为多个监控区域。各监控点根据现场监控范围的大小和重要程度进行选型。
2．监控中心
按照监控区域设置一个监控中心，多个分控室。监控中心要求配置电视墙,使监控图像可以按顺序的在屏幕上显示或者固定监看重点区域，同时具备报警切换功能。
3．分控室
分控室或其它局域网内授权用户可在同一屏幕内监视不同的画面，画面可任意切换，可分割成一、四路、八路、十六路画面，并且可根据需要灵活切换位于监控点的摄像机画面。在局域网内任意PC终端均可方便地对摄像机、云台及镜头进行控制。
4．图像存储
采用先进的图象压缩技术和磁盘阵列存储技术，能长时间进行录像。需要支持手动录像、移动侦测录像、24小时不定时实时录像，和报警后自动录像等功能。要求能够满足全部摄像机24小时不间断录像至少30天。
5．报警联动
系统应当具有报警联动功能。当有人进入监控区域时，系统自动进入报警录像状态。重点部位的摄像机要求具备预置位功能，使值班人员可以将摄像机快速切换到指定位置。
6．远程访问
有权限用户可以在通过本地局域网或互联网利用客户端或浏览器直接查看各监控点的图像，同时授权用户可进行系统录像的回放功能。

1.4 迅驰视讯简介

(北京)视讯科技有限公司Centrino (Beijing) Video Technology Co.,Ltd位于北京上地高科技园区，是一家专注 高清图像处理和无线宽带通讯核心领域，进行完全自主知识产权的关键技术研究，提供从板卡级产品到完整系统解决方案的创新型企业，打造“迅驰Centrvideo”技术品牌。

迅驰Centrvideo以专业技术力量做支撑，掌握最前端技术，进行持续不断的高清视频图像和无线宽带通讯技术创新，获得多项国内国际专利，积极参与最新相关技术标准的制定，确保迅驰Centrvideo技术的优势领先地位。
迅驰Centrvideo与北京邮电大学、清华大学等高等学府、著名实验室、研究机构、知名专家保持着密切的技术合作关系，承担国家重大科研“973”项目；与国内著名军工研究所进行型号产品的合作开发与交流工作, 提供军民两用先进产品与优质服务。

迅驰Centrvideo团队由该领域一流的专家、精锐研发团队和职业经理人组成，其研发成员95%的具有硕士或者博士学历，具有多年在欧美著名企业与科研院所的技术开发与项目管理经历。

迅驰Centrvideo系列应用产品、解决方案和服务，充分理解和把握用户现在使用和未来发展需求，以卓越的功能和高可靠性，不断地将我们的承诺、能力和知识传递给客户。

迅驰Centrvideo对高清视频图像和无线宽带通讯领域有深刻认知和丰富的现场经验，为客户提供领先、独特可靠的产品和服务，现已成为系统集成商和工程商的重要合作伙伴，产品已被航天、电力、公安、军队、政府等多家部门选用及推广
第二章 系统设计标准及原则
2.1 系统设计标准
本项目实施所涉及的技术标准和规范（含设计标准和规范、产品标准和规范、工程标准和规范、验收标准和规范等）必须符合中华人民共和国有关条例及规范，至少应包括：
《智能建筑设计标准》（GB/T50314-2000）
《建筑电气安装工程施工质量验收规范》（GB50303）
《自动化仪表工程及验收规范》（GB/J93-96）
《自动化仪表工程质量检验评定标准》（GB/J一三1-96）
《计算机软件质量保证计划规范》（GB/T12504）
《信息技术软件包质量要求和测试》（GB/T17544）
《电气装置安装工程低压电器施工及验收规范》（GB50254-96）
《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》（GB50257-96）
《电子计算机机房设计规范》（GB50174-93）
《工业企业通信设计规范》（GBJ42-81）
《有线电视系统工程技术规范》（GB50200-94）
《有线电视广播系统技术规范》（GY/T106-99）
《安全防范工程程序与要求》（GA/T75-94）
《安全防范系统通用图形符号》（GA/T74）
《安全防范系统验收规范》（GA308）
《安防视频监控系统技术要求》（GA/T367）
《安防防范工程技术规范》（GB50348-2004）
《建筑与建筑群综合布线系统设计规范》（GB/T50311-2000）
《建筑与建筑群综合布线系统验收规范》（GB/T50312-2000）
以上所列的主要技术标准和规范，如未能达到国际和/或国内最新标准时，承包方应使系统的设计、选用的设备材料符合最新的国际、国内标准，并提供采用的国际、国内标准、规范和所应用的最新版本和有关技术依据资料
2.2 系统设计原则
系统设计根据技术规范要求和本工程实际需要，依据国家有关技术标准和规范的要求，结合实际情况，采用物防、技防、人防三防合一，把系统建成一个能够提供实时、高清、方便快捷的综合图像处理平台；同时还要节约人力和能源，减少维护和管理费用，达到少投资、效果高的目的，并且符合节约能源和保护环境的要求。设计总体上应坚持“经济实用、适度超前”的原则，具体上应遵循以下原则：
（１）先进性
严格按照国家有关规定，结合具体情况，用最佳设计方案，采用先进成熟的技术设备和材料，既满足当前的需求，又兼顾未来高速的数据传输需要，使整个系统在一段时期内保持先进性和良好的扩展性，以适应未来信息产业业务的发展和技术升级的需要。
（２）规范性
视频监控系统工程，是一个先进复杂的综合性系统工程，从系统设计开始，包括施工、安装、调试直到最后验收的全过程,都应严格按照国家有关的标准和规范，作好系统的标准化设计和管理工作。最后提交正规的测试验收报告及全套施工图纸和技术资料供使用方存档。
（３）实用性和可扩充性
在设计本监控系统方案的同时，应充分考虑到目前需要和将来长远利益。首先满足其基本功能需要，达到经济实用的要求，又应充分考虑今后的发展需要，具有可扩充性，充分保护现有的投资，而且具有较高的性价比。系统的建设要严格按照国家、地方和行业的有关标准与规范。在没有标准与规范的情况下，要参照国家、地方和行业的相关标准与规范，制订相应的标准与规范。系统的分析、设计、实现和测试要严格按照软件工程标准和规范，并尽可能采用开放技术和国际主流产品，以确保系统符合国际上各种开放标准。
（４）可靠性
视频监控系统的建设，直接影响着使用效果、外部形象及投资回报，因此系统设计必须安全、可靠，本方案已充分考虑采用成熟的技术和产品，在设备选型和系统的设计中采用最优化的方案。并从线路敷设、设备安装、系统调试服务等方面，充分满足可靠性的要求。
（5）应用的广泛性
为了提供使用者(在过程监视中，一般指管理人员及各级领导者)的监视区域以外场所的远程监视的需要，只需在现有的机器上安装应用软件或直接使用标准浏览器（不需任何安装），即可实现此需求。
第三章 视频监控系统设计
3.1.系统设计说明
网络视频监控系统是完全基于IP技术，面向Internet/Intranet应用的新一代安全监视系统。它为所有用户提供了在任何时间、任何地点观看远端现场图像的可能。网络视频监控系统在前端采用网络摄像机，图像传输利用IP网络平台，使用智能视频监控软件进行管理。
网络摄像机将网络功能和P/T/Z功能结合起来，你可以通过普通的TCP/IP网络十分方便的看到摄像机周围及视野内几乎所有的东西，并将如远程控制、网络广播等IT应用更向前迈进了一大步。网络摄像机拥有高变倍光学镜头，让用户可以清晰的缩放很小或者很远的目标。网络摄像机采用高分辨率CMOS成像器和最新设计的图像处理器，提供非常高的图像质量，最高帧率高达25fps，运动图像十分流畅。网络设备的产品涵盖了从交换机、路由器到网络存储等的全部网络设备，提供优秀QoS质量管理及网络安全管理，为视频图像在网络上的传输提供了最可靠的保障。智能监控管理软件是全新的视频监控管理系统，它功能强大，具有矩阵特性，采用流行的C/S结构，基于完全开放的构架设计，让用户能够通过计算机网络方便的设立强大的网络视频监控系统。
酒店的安保工作的重要性十分重要，建立一套稳定、可靠的监控系统，在安保工作中是势在必行的。根据网络视频监控系统的功用需求，采用不同类型网络摄像机，对各个公共区域实施监控，以确保系统的防护安全与及时性，尽量做到布防监视无死角。
系统主要用于监视各公共区和出入口的活动情况。在安防中心和多媒体工作站图形化信息管理平台下，通过信息共享、信息处理和控制互连实现对各子系统的集成管理和监控操作。安防中心作为统一的安防系统管理平台，具有强大的实时操作功能、运行管理功能、信息显示查询功能、设备管理和配置功能。
系统采用多台网络摄像机，通过网络硬盘录像机（NVR）负责存储所有的视频信号，并具有手动录像、事件录像和日程录像三种记录模式，用户可以分别对某台摄像机、某群组摄像机，或某个日程进行设置，实现对不同地点不同级别摄像机的分区录像。中心采用网络设备管理平台，进行综合管理和控制。由于采用数字化监控方案，整个系统具备开放性和扩展性，满足未来的系统扩展需要。
本套监控系统，全部采用迅驰数字监控设备，监控中心通过系统管理软件，对所有摄像机及网络硬盘录像机实施控制。系统显示工作站支持多屏幕输出功能，可以同时显示操作界面、电子地图和实时监控窗口。系统对用户可设置不同的操作权限，不同级别授权的用户具有不同的操作权限、监控范围和系统参数设定权。用户可在系统监控平台上，输入ID和操作密码，对其操作权限所对应范围内的设备进行操作和图像调用。核心平台可管理4000摄像机，管理128台网络存储服务器(NVR)，并且可以设置多个级别的用户权限。配合“电子地图”功能的使用，可以更加直观地了解和查看摄像机的物理位置和运行状况。当发生报警信息时，相应摄像机的图标会突出显示，监视器上显示该摄像机的实时图像，同时硬盘录像机进行报警记录。系统管理软件的日志功能，包括登录/注销、摄像机控制、硬盘录像机记录、网络故障、系统报警等动作的记录，也为用户的查询和系统的安全性，提供了保证。

网络视频监控系统架构

网络视频监控系统有以下特性：

3.2.系统架构说明
网络数字视频监控系统主要由网络摄像机、IP网络传输平台、网络视频录像主机（NVR）、管理服务器和监控显示系统等五大部分组成：
网络摄像机
网络摄像机能提供前端画面采集监控图像，直接提供网络接口，支持高清图像显示，存储，同时根据客户要求可以提供POE供电等多种功能。
网络传输平台
网络传输接入部分利用已有综合布线系统或建立视频监控专网。
网络结构、网络容量、网络瓶颈、网络安全等因素是视频监控系统网络化时必须要考虑的问题。网络中不同节点如何彼此连接及通信将影响到系统的性能；Qos的设计才能保证操作一个网络视频监控系统所需的性能水平，避免消耗过多的网络带宽以及减少对在同一网络上工作的其他系统性能的影响；找到网络瓶颈，改善带宽，降低拥堵风险，增加冗余线路，所有这些都可以提高系统可靠性；登录验证、备份程序、病毒的过滤及扫描等安全策略是否会影响到网络视频监控系统性能，同样实现一个网络视频监控系统也不能破坏已有的安全策略。以太网电源非常值得考虑，因为它使安装变得更容易，并提供了系统的电源。加入UPS，监控系统可在断电时仍旧继续工作2小时。
网络视频录像主机（NVR）
网络视频录像主机（NVR）是网络视频监控系统的灵魂，其除了具有处理相关数据的功能，还具有存储设备、显示设备的相关功能，是个一体化的网络视频监控管理后端主机。它对安装一个网络视频监控系统极具价值，将为监控系统注入更多的价值。
数字集管平台
可通过网络来管理分散各地的网络视频录像主机 (NVR) , 并通过 NVR 来管理高达上千支的网络摄像机或编码器。管理服务器同时支持显示主机的控制，可支持 NVR 作大量高清摄像机之实时显示。网络视频技术让安全监控行业进入了一个全新的IT领域。
显示平台
网络视频监控系统的显示通过高清显示解码主机完成，单台主机支持4路或8路高清信号输出，每路信号支持多画面分割切换，能提供给监视器或拼接屏信号源，该显示信号同时支持管理平台的集中管理和控制。

3.3.系统架构拓扑图

3.4.前端摄像机视频采集
3.4.1前端摄像机选型
在各监控点处，根据监控环境、监控的范围，以及对安装效果的要求，我们采用不同类型的数字高清网络摄像机，在前端处理完的数字视频信号，可直接通过网络进行传输，部分区域由于线路布设以及特殊功能的需求，如电梯仍可采用模拟摄像机，通过视频编码器进入网络。
摄像机根据外型及使用功能分为如下几种：
固定红外一体式摄像机
一旦固定摄像机安装好，它的视角就是固定的。固定摄像机是传统的监控摄像机类型，当用户希望摄像机被看到时，它是最佳选择。其另一个优势是大多数固定摄像机都采用变焦的镜头。
固定半球摄像机
固定半球摄像机也被称为迷你球机，主要由预装在球罩中的固定半球摄像机组成。其主要优势在于设计精巧，不唐突，而且很难分辨出摄像机镜头指向的具体方向。普通的固定半球摄像机的缺点是镜头的选择受到球体内空间的限制，但是迅驰视讯的网络数字红外半球采用2.8mm-12mm的变焦镜头适应多种距离使用。采用防护等级为IP66的金属外壳。
PTZ网络摄像机
PTZ摄像机能够手动或自动地进行水平，倾斜，垂直方向旋转。拥有强大的变焦功能和支持摄像机连续移动的高级机械设计，为用户提供了极大的灵活性。比如，PTZ摄像机可用于跟踪运动的人或车辆。PTZ摄像机主要用在室内，以及使用操作人员并且分辨出摄像机方向显得不重要的应用场合。PTZ网络摄像机的光学变焦一八倍，PTZ摄像机可安装在吊顶或墙上。
在本项目的前端产品选型中我们选择使用如下几种类型前端
高清网络红外半球摄像机：该类型摄像机本项目主要安装在走廊、楼梯入口处、电梯厅等处，主要监视固定目标和小范围的重要区域，其根据监测点的情况不同可选用手动变焦镜头。
高清网络红外一体式摄像机：摄像机本项目主要安装于地下停车场入口，地下室走廊，通过变焦镜头监视主要通道上人员活动情况及生产情况。
网络智能高速球：该类型摄像机主要安装于室内外需大范围监控场所。

系统共设计XXX只监控摄像机，其中XXX只一三0万或200万高清红外半球型摄像机，XX只一三0万数字高清网络高速球，XX只一三0万或200万高清网络数字红外一体机，所有摄像机均接入机房NVR网络硬盘录像机进行集中存储。

3.4.2.视频监控区域分析
酒店属于公共建筑，根据通用型公共建筑安全防范工程设计的一般规定，对于公共建筑监控区域的划分主要分为周界、出入口、通道、公共区域及重要部位等几个大的部分，根据各个部分需求的不同选择不同类型的摄像机来满足监控区域的要求，以下对各部分监控区域的需求和相应进行分析：
3.4.2.1周界
周界范围包括建筑物单体、群体外层周界、楼外广场、建筑物周边外墙等。
周界区域主要分两种，一种为周界围墙，一种为建筑物周边、楼外广场及楼群中间范围、建筑物顶层。
对于周界围墙，监控范围长且相对固定，图像变化不大，环境亮度变化大，白天亮度强，晚上基本无光或星光。可设计采用迅驰高清网络一体化快球摄像机与红外枪机相结合的方式来达到最佳的监控效果。日夜型摄像机在白天亮度正常的情况下，摄像机自动开启红外滤光片，使可见光进入摄像机，采用彩色图像形式监控，还原监控区域的真实色彩，在晚上亮度较弱的情况下，摄像机自动关闭红外滤光片，使红外线和其它非可见光能进入摄像机，摄像机采用黑白图像监控，确保较高的清晰度。快球摄像机还能辅助枪机，在发现可疑问题或报警时，进行变焦放大和联动预置点操作，第一时间对可疑部位进行实时监测。
根据周边环境情况设置一八倍高清智能快球摄像机高清快球摄像机支持进行联动控制，当智能分析发生警报时，能联动快球转到相应的预置位。

3.4.2.2出入口
出入口区域包含建筑物、建筑物群周界出入口、建筑物地面层出入口、办公室门、建筑物内或/和楼群间通道出入口、安全出口、疏散出口、停车库（场）出入口等。
各出入口、安全出口及疏散口监控范围固定，所需视场角度大，光线变化不大或无人情况下无光，设计采用高清宽动态红外线一体化枪机来实现出入口区域监控。
停车库（场）出入口白天光线强，可能存在摄像机安装位置背光，夜间车辆开启车灯后，画面亮暗对比强，可设计采用宽动态红外一体机机来实现停车库（场）出入口的监控。

3.4.2.3通道
通道区域包含建筑内主要通道、门厅（大堂）、楼内各楼层内部通道、各楼层电梯厅等。
建筑内主要通道、楼内各楼层内部通道、各楼层电梯厅等区域均有装修及吊顶，考虑到美观及现场环境的需求，可设计采用吸顶高清网络半球摄像机，镜头根据监视距离和角度需求选择手动变焦镜头，一般半球摄像机可监控范围为几十米，根据防范等级及对清晰的要求可适当的调整其可监视的范围大小。

针对于地下室的走廊，由于一般地下室为硬顶无装修，且管道较多，设计采用高清宽动态红外线一体化枪式网络摄像机，安装方便，且角度容易调节，满足地下室监控需求。

门厅（大堂）可使用吸顶半球摄像机和一体化快球摄像机，考虑白天存在室外光线强，进入门厅及大堂的人员有背光现象，可设计使用带宽动态功能的吸顶高清网络半球摄像机和一体化快球摄像机来实现该区域的清晰监控。

3.4.2.4公共区域
公共区域主要为电梯前室、停车库（场）等。
电梯厅作为公共区域，摄像机所监控范围固定，光线相对稳定，清晰度要求高，因此，电梯厅内采用与走道出入口相同的摄像机设计即采用迅驰视讯吸顶高清网络半球摄像机，其摄像机具有高灵敏度、高清晰度，使得它们在几乎所有室内使用环境下都能发挥最佳的性能。电梯厅主要监控出入电梯的人员同时监控进入电梯厅搭乘电梯的人员，因此，监控点的位置设置于正对电梯厅门的位置，同时能够监控到所有电梯门口：
停车库（场）由于采用硬顶或无装修，同时该区域光线照度低，可采用红外线一体化网络枪机来实现该区域监控。

3.4.2.5重要部位
重要部位包含重要办公室、财务出纳室、建筑机电设备监控中心、信息机房、重要物品库、监控中心等。
重要工作室、财务出纳室、信息机房、重要物品库、监控中心采用与装修配合的吸顶高清网络半球摄像机来实现对重点部位的监控，建筑机电设备监控中心由于采用硬顶或无装修，同时该区域光线照度低，可采用高清红外线一体化枪机来实现该区域监控。
本项目中由于具体的重要办公室未有标注和明确需求，可在二次深化设计时考虑此部分摄像机监控点的添加。

3.4.3.摄像机供电
摄像机供电灵活多样，本系统选择网络摄像机，则根据选择类型不同可以支持DC12V和根据客户需求POE供电技术，而网络高速球则需要单独DC12V供电。系统可采用集中供电，方便集中管理也可采用独立供电模式

3.4.4前端产品技术规格
3.4.4.1网络高清红外宽动态一体化枪式摄像机
SHD-80D-NWI一三0 SHD-80D-NWI200

产品特性：
高分辨率逐行扫描技术，1/2.8英寸300像素CMOS传感器，最高分辨率可达到1920*1080
优秀的低照度效果
影像清晰，色彩还原逼真，动态画面无拖尾
3A控制（自动增益控制、自动曝光、自动白平衡）
优秀的低码流性能，优化H.264 High Profile压缩算法，带宽占用比MPEG-4节省50％
支持1080P 720P，FULL D1 ,VGA和CIF等多种分辨率
远程监控时，可根据带宽状况选择主码流或从码流
支持视频运动侦测（Motion-Detect）
支持图像抓拍、FTP服务器定时录像、移动侦测、视频丢失报警
采用TI高性价比的最新达芬奇工业级处理芯片和平台，性能稳定，可靠规格参数：
产品类型 一三0万/200万像素低照度宽动态高清网络红外一体化摄像机
产品型号 SHD-80D-NWI一三0 SHD-80D-NWI200
图像拾取 1/2.8“ 逐行扫描300万像素CMOS
图像分辨率 1280*720 1920*1080
镜头 变焦：3.3mm-12mm
图像压缩方式 优化的标准H．264， MPEG4、Motion JPEG
低照度 彩色：0.2 Luxx F1.2黑白：0.01 LuxxF1.2
日夜转换 AUTO DAY/NIGHT IR CUT
最大帧率 30fps（可调）
快门速度 1/2 ~ 1/10000 秒
红外照射距离 40米-120米
宽动态 128倍
最大比特率 32 K～8M，可自定义调整
信噪比 >48dB
网络接口 RJ45×1, 10Base-T/100Base-TX自适应以太网口
支持协议 TCP/IP、UDP 、HTTP 、DHCP、 RTP、 FTP、UpnP、SMTP
音频 1 Line in（线性电平：2.0～2.4Vp-p，阻抗：1kΩ）1 Line Out（线性电平，阻抗：600Ω）
电源/功耗 DC12V/2A，4W MAX
工作环境温度/湿度 -10℃~+50℃/<90％(无冷凝)
防护等级 IP66
尺寸 φ110mm×一五0mm×290mm
重量 1100g
3.4.4.2网络高清红外宽动态半球式摄像机

产品参数
产品类型 一三0万/200万像素低照度宽动态高清网络半球像机
产品型号 SHD-80B-NW一三0 SHD-80B-NWI一三0 SHD-80B-NW200 SHD-80B-NWI200
图像拾取 1/2.8“ 逐行扫描300万像素CMOS
图像分辨率 1280*720 1920*1080
图像压缩方式 优化的标准H．264、 MPEG4、Motion JPEG
低照度 彩色：0.2 Luxx F1.2黑白：0.01 LuxxF1.2
日夜转换 AUTO DAY/NIGHT IR CUT
最大帧率 30fps（可调）
快门速度 1/2 ~ 1/10000 秒
红外灯 Φ5-30摄像机红外灯板 Φ5-30摄像机红外灯板
红外照射距离 10-20米 10-20米
宽动态 128倍宽动态
最大比特率 32 K～8M，可自定义调整
信噪比 >48dB
镜头 2.8-12mm（变焦），4/6/8/12/16mm(定焦)
网络接口 RJ45×1，10Base-T/100Base-TX自适应以太网口
支持协议 TCP/IP、UDP 、HTTP 、DHCP、 RTP、 FTP、UPnP、SMTP
音频 1 Line in（线性电平：2.0～2.4Vp-p，阻抗：1kΩ）1 Line Out（线性电平，阻抗：600Ω）
电源/功耗 DC12V/2A，4W MAX
工作环境温度/湿度 -10℃~+50℃/<90％(无冷凝)
防护等级 IP66
尺寸 φ101mm×78.7mm×128.3mm
重量 780g
功能特性
l 高分辨率逐行扫描技术，1/2.8英寸300万像素CMOS传感器，最高分辨率可达到1920*1080
l 优秀的低照度效果
l 影像清晰，色彩还原逼真，动态画面无拖尾
l 3A控制（自动增益控制、自动曝光、自动白平衡）
l 优秀的低码流性能，优化H.264 High Profile压缩算法，带宽占用比MPEG-4节省50％
l 支持1080P 720P，FULL D1 ,VGA和CIF等多种分辨率
l 远程监控时，可根据贷款状况选择主码流或从码流
l 采用TI高性价比的最新达芬奇工业级处理芯片和平台，性能稳定可靠

3.4.4.3网络高清红外宽动态枪式摄像机

产品参数
l 高分辨率逐行扫描技术，1/2.5英寸300万像素CMOS传感器，最高分辨率可达到1920*1080
l 128倍宽动态效果
l 影像清晰，色彩还原逼真，动态画面无拖尾
l 3A控制（自动增益控制、自动曝光、自动白平衡）
l 优秀的低码流性能，优化H.264 High Profile压缩算法，带宽占用比MPEG-4节省50％
l 支持1080P 720P，FULL D1 ,VGA和CIF等多种分辨率
l 远程监控时，可根据带宽状况选择主码流或从码流
l 支持大容量SD卡方式本地存储
l 本地模拟输出，方便工程安装
l 支持视频运动侦测（Motion-Detect）及传感器联动报警（选配）
l 支持图像抓拍、FTP服务器定时录像、移动侦测、视频丢失报警
l RS485通道，支持多种球机控制协议及预置点和扫描线协议
l 采用TI高性价比的最新达芬奇工业级处理芯片和平台，性能稳定可靠
功能特性
类型 一三0万/200万像素低照度宽动态高清网络枪型摄像机
型号 SHD-80A-NW一三0 SHD-80A-NW200
图像拾取 1/2.8“ 逐行扫描300万像素CMOS
最高像素 1280×720 1920×1080
最低照度 彩色：0.2Luxx F1.2黑白：0.01LuxxF1.2
宽动态 128倍宽动态效果
卡口类型 C/CS mount
快门速度 1/2 ~ 1/10000 秒
日夜转换 AUTO DAY/NIGHT IR CUT
图像压缩方式 优化的标准H．264， MPEG4、Motion JPEG
传输比特率 32 K～8M，可自定义调整
音频 G.711
报警输入 1路，信号量
报警输出 1路，开关量
插槽 支持大容量SD卡
恢复出厂设置 有
USB接口 1个
视频帧率 30fps
信噪比 >48dB
镜头 可选配
支持协议 TCP/IP、UDP 、HTTP 、DHCP、 RTP、 FTP、UpnP、SMTP
网络接口 RJ45×1, 10Base-T/100Base-TX自适应以太网口，兼容POE(IEEE802.3af)
音频接口 1 Line in（线性电平：2.0～2.4Vp-p，阻抗：1kΩ）1 Line Out（线性电平，阻抗：600Ω）
模拟视频输出 BNC模拟输出
工作环境 -10℃~+50℃/<90％(无冷凝)
POE供电 支持
电源/功耗 DC12V/2A
4W Max
尺寸 145.5mm*78.5mm*56.5mm　
重量 　470g

3.4.4.4网络高清红外高速球

功能特性
l 采用最新进口红外灯红外夜视有效距离100-一五0米
l 红外灯采用与镜头变倍相匹配的分级分组调光控制，可确保在任何倍数下图像更清楚
l 采用H.264视频压缩算法和TI高性价比的最新达芬奇处理芯片和平台, 性能可靠稳
l 可通过内置IE浏览器、客户端软件观看图像并实现控制
l 8条巡航线路，每条可添加32个预置点
l 8条自动扫描路线，支持在左右限位间以指定的速度水平自动扫描（此时球机仍支持变焦、垂直操作）
l 256个预制点，可以设定每个预制点的停留时间
l 支持定时任务预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描等功能
产品参数
类型 200万像素低照度高清网络红外球型摄像机
型号 SHD-80C-HI200S
图像拾取 1/3英寸“Exmor”CMOS
最高分辨率 约200万像素
照度 0.5 lx （F1.6），0.095lx（F1.6）
镜头 20倍光学变焦
f=4.7 mm (广角端)至 94.0 mm (远端)，
F1.6至F3.5
数字变焦 12X
水平视角 1080p/30模式：55.4°（广角端）到2.9°（远端）
最短物距 10mm（广角端）至800mm（远端）
图像压缩方式 优化的标准H．264， MPEG4、Motion JPEG
电子快门 1/1至1/10,000秒，总共22步阶
信噪比 >50dB
水平旋转 360°连续旋转
倾斜旋转 0°—90°
预置位 256个
预置位精度 ±0.01°
最高速度 240°/秒
最慢速度 0.01°/秒
自动巡航 8条
模式记录 8条，每条记录时间大于一八0秒
区域设置 8个，支持区域内扫描
通信波特率 2400Bps；4800Bps；9600 Bps；19200Bps；38400Bps
云台控制协议 PELCO-D(可添加)
网络接口 RJ45×1, 10Base-T/100Base-TX自适应以太网口
支持协议 TCP/IP、UDP 、HTTP 、DHCP、 DNS、 UPnP、 FTP 、SMTP
红外灯 红外照射距离100-一五0米
自动复位按钮 有
音频 1 Line in（线性电平：2.0～2.4Vp-p，阻抗：1kΩ）1 Line Out（线性电平，阻抗：600Ω）
云台输入功率 10W
红外灯输入功率 35W
电源/功耗 DC 24V/3.5A
工作环境温度 -10˚C～+50˚C
工作环境湿度 ≤90%(无冷凝)
尺寸/重量 242（直径）*281（high）/4.5KG

3.5. 网络传输系统设计
随着网络技术飞速发展，多媒体应用愈来愈多，并且网络视频监控飞速发展，大量音视频信号传输对网络的需求也越来越大，尤其是在服务器端上，100Mbps的速度也已不能满足要求。目前中大型网络视频监控系统规划中，并以光纤介面为主流，采用千兆网络。
网络视频监控系统使用标准的局域网/城域网/广域网/互联网作为传送图像、声音和数据信息的核心线路，不需要采用复杂的模拟视频电缆将摄像机同监视器相连，而且克服了早期视频监控系统的缺陷，图像可直接送入计算机网络，与网络应用集成，让用户能在很远的地方装好摄像机，并通过网络/互联网观看、存储、分析现场视频。
网络视频监控系统将计算机技术、多媒体技术、网络技术与监控技术有机地结合起来。它能将监控系统和计算机网络系统连接起来，使两个相互独立的系统开始走向融合，实现真正的三网合一（数据、语音和图像）。但先进的技术必然有其相应的前提条件，网络视频监控系统由于传输的音视频信号，相对普通的数据包更大，并且丢包后的影响也更大，因此有足够的带宽，是监控系统正常运行的保障机制。
3.5.1网络系统结构
通过对用户使用环境的评估，以及对目前的网络视频监控市场的摸底调查，我们建议网络视频监控系统应该是组建专网，并且可以选用目前业内性能非常高的知名品牌网络设备，在监控中心放置核心交换机，前端网络摄像机接入接入层交换机，按拓扑结构计算交换机数量。每台接入交换机以千兆带宽，光纤上联至中心交换机，实现千兆主干、百兆接入的基本网络结构。
监控中心机房部署一台核心交换机，用于连接接入交换机、网络视频存储设备、系统管理服务器、应
