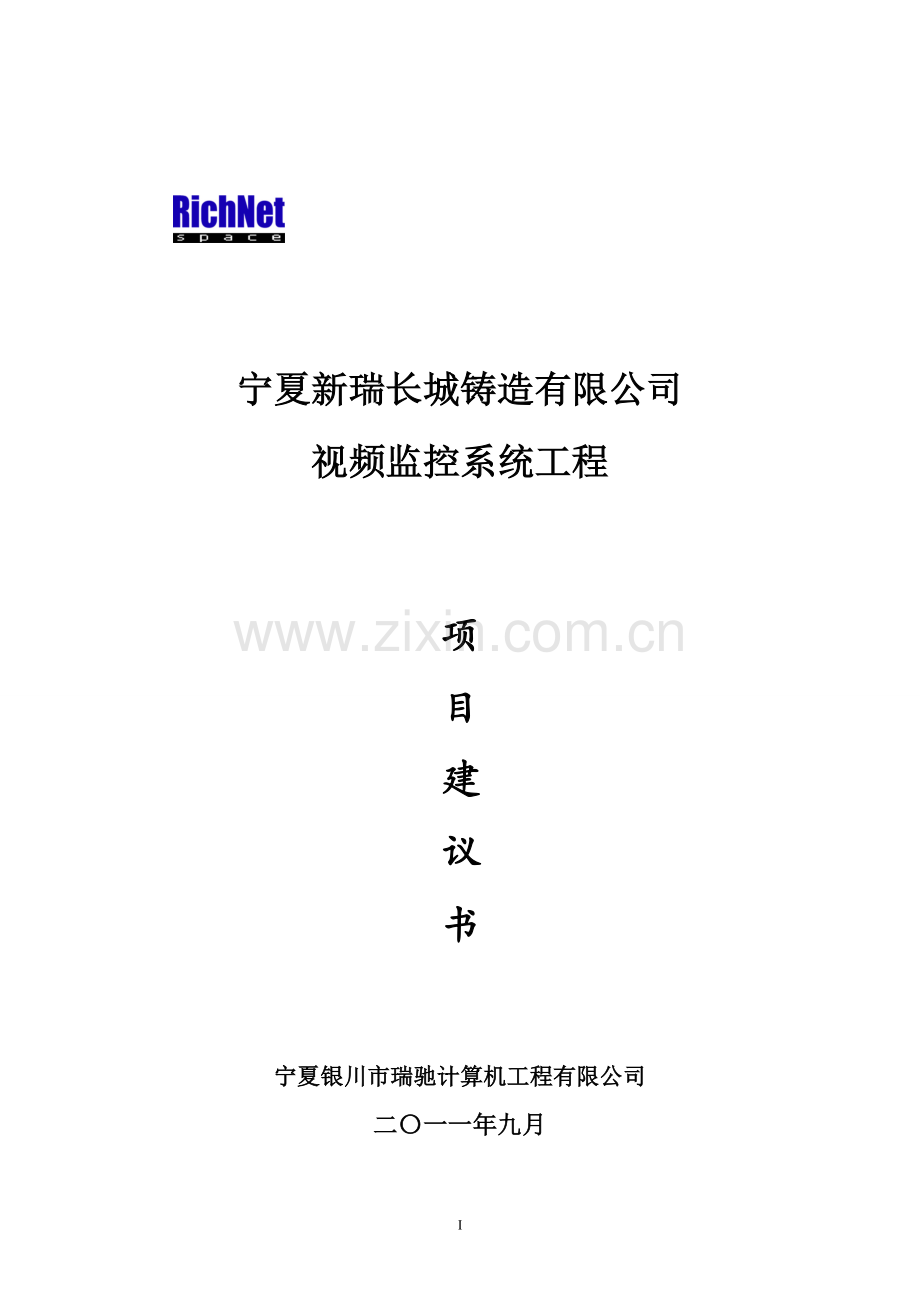

宁夏新瑞长城铸造有限公司视频监控系统工程

宁夏新瑞长城铸造有限公司
视频监控系统工程

项
目
建
议
书

宁夏银川市瑞驰计算机工程有限公司
二〇一一年九月

20
宁夏银川市瑞驰计算机工程有限公司
目 录

第一章 工程概况 2
第二章 视频监控系统 3
一、系统概述 3
1.1系统需求 3
1.2建设目标 3
1.3设计原则 4
1.4产品选择 6
二、系统设计 6
2.1系统功能 7
2.2 系统组成 10
三、产品选型 14
企业通讯录 19

材料清单报价表
序号
设备名称及型号
单位
数量
单价（元）
合价（元）
1
嵌入式硬盘录像机DVR1604LE
台
1
4900.00
4900.00
2
飞利浦21寸液晶显示器
台
1
1000.00
1000.00
3
彩色阵列式红外摄像机SK-860P
台
6
1550.00
9300.00
4
2T硬盘
块
1
810.00
810.00
5
CCD电源
个
6
35.00
210.00
6
支架SK-N302
个
6
55.00
330.00
7
8路数字视频光端机SK8100-200
对
1
3900.00
3900.00
8
视频线SYV75-5
米
2600
2.90
7540.00
9
电源线RVV2*1.0
米
2000
3.10
6200.00
10
金属线管20
米
1500
3.30
4950.00
11
金属管固定配件
批
1
2600.00
2600.00
12
6芯单模光缆
米
1500
4.00
6000.00
13
终端盒
个
2
136.00
272.00
14
耦合器
个
16
12.00
192.00
15
架空光缆配件
批
1
1000.00
1000.00
16
尾纤单模
条
8
40.00
320.00
17
光纤跳线
对
4
80.00
320.00
18
机柜42U
台
1
2500.00
2500.00
19
机柜8U
个
1
450.00
450.00
A
材料总价

52794.00
B
人工费

13198.50
C
税金
(A+B)*4%
2639.70
D
总价
A+B+C
68632.20
总价（大写）：陆万捌仟陆佰叁拾贰元贰角

第一章 工程概况
1、工程名称：
宁夏新瑞长城铸造有限公司视频监控系统工程
2、工程地点
宁夏银川市西夏区经济技术开发区宝湖西路505号
3、主要工程内容：
厂区铸造车间等地的视频监控系统工程

第二章 视频监控系统
一、系统概述
1.1系统需求
随着社会进步和科学技术的提高，对于现代化的高档安全性也相应提出更高的要求，生产管理的高度安全性成为企业建设中重要课题。
科技的进步,技术的发展,高科技技术运用极大地促进了安防系统设备的发展,建立起完备的闭路电视监控系统，既便于集中、智能化管理，又大大提高了安全的可靠性,满足了企业对高度安全性的需求。本闭路电视监控系统可实现对铸造车间的总体监控，其对车间内的主要出入口、主干道、材料堆放区域进行监视，通过摄像机进行信息采集，传达到监控中心进行集中监控管理，及时发现问题以便于快速地解决问题，提高防盗和监控的准确、及时和可靠性。
现根据宁夏新瑞铸造有限公司实际需求：对铸造车间内的8号、9号、14号三个大门和车间内的三个材料堆放场地进行监视。
1.2建设目标
宁夏新瑞铸造有限公司闭路监控系统，是为了加强厂区的安全保卫工作，提高厂区的安全防范标准，遵循监控系统联网改造的方针，做到由控制室集中控制管理，监控范围覆盖车间内的主要通道，全部操作都能在监控中心控制。
本方案在设计上综合选择模拟和数字产品，应用基于计算机的多媒体控制管理技术，将监控视频图像的控制、储存、传输、查询纳入计算机的统一管理，两者互为补充、相辅相成，共同构建实用、效率、快速的监控系统。通过数字式硬盘录像机对监视器进行灵活控制并进行24小时实时录像。
1.3设计原则
宁夏新瑞铸造有限公司安全防范系统方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：
Ø 可靠性
整套系统的可靠性是第一位的。选用主流的并得到广泛应用的国际国内知名监控品牌，在系统设计、设备选型、调试、安装等环节严格执行国家、行业的有关标准及公安机关有关安全技术防范的要求，贯彻质量条例，保证系统的可靠性。采用成熟、稳定、完善和通用的技术设备，系统有升级能力和技术支持，能够保证全天候长期稳定运行,有完备的技术培训和质量保证体系。
Ø 安全性
硬件设备具有防破坏性的安全性功能，整个系统、网络、设备、中心机房和前端，防雷击、过载、断电和人为破坏，软件不受病毒感染，具有高度的安全和保密性。系统建成为一体化管理的独立体系，应用层相对独立，与其它弱电系统可独立管理，以减少系统间可能造成的干扰。
Ø 实用性
提供清晰、简洁、友好的中文操作界面，操控简便、灵活，易学易用，便于管理和维护，能自动纠错和系统恢复，整个系统的操作简单、快捷、环节少，以保证不同文化层次的操作者及有关领导熟练操作系统。系统具有高度友好的界面和使用性。
Ø 经济性
在先进、可靠和充分满足系统功能的前提下，体现高性价比。采用经济实用的技术和设备，充分利用现有设备和资源，综合考虑系统的建设、升级和维护费用。系统设计采用支持并符合国际标准、国家标准、工业标准及行业标准的产品，使系统具有良好的兼容性，有利于现在和将来的设备选型及联网集成，便于保证各供应商产品的协同运行，便于施工、维护和降低成本。
Ø 扩充性
本系统是一个相对开放的系统，根据系统中心设备的授权，对其使用、访问、查询等进行授权，结合工程要求，以及今后发展的要求，使系统有较大的扩充余地。系统在初步设计时，就考虑未来良好的发展性，以降低未来发展的成本，使系统具有良好的可持续发展性，系统预留了与其它系统的接口。
1.4产品选择
我们深刻理解到宁夏新瑞铸造有限公司安全防范系统对整个厂区建设的重要性，因此在整个系统设备选型的时候，我司将本着保证系统设备的稳定性和先进性的基础上，选择国内国际知名品牌产品，整个监控系统全套设备，包括前端摄像机、传输部分的光端机和中控部分的硬盘录像机全部选用深圳宏威达公司—“SAIKA”品牌系列产品，这样既保证了系统的稳定性，也保证了系统良好的兼容性。
二、系统设计
闭路监控系统由摄像部分、传输部分、控制部分以及显示和记录部分等组成，在每一部分中又含有更加具体的设备或部件。
本系统的监控机房设在铸造车间旁边办公楼的二层控制室，而监控点则设在铸造车间内部，监控点与控制中心之间存在着很大的传输距离，这样如果单纯用传统的视频线来做传输介质的话无法满足视频信号的有效传输，影响视频图像信号的质量。而且对系统将来的扩充也带来极大的不便。因此根据宁夏新瑞铸造有限公司厂区实际综合考虑后，我公司设计为：传输的主干采用6芯单模光纤来代替视频线，在监控点和监控中心之间敷设光缆作为传输通道，光缆两端接光端机作为视频/光信号转换设备，监控点摄像机摄取的视频图像通过光端机转换成光信号并通过专用光缆传送到监控中心，在监控中心再通过光端机将光信号还原成视频图像信号在监视器上显示。
光缆在敷设过程中采用架空敷设方式，光缆从二层监控机房引出后通过二层的桥架引至办公楼西侧，穿墙后架空至铸造车间屋顶再进入车间内。光缆的架空部分由钢绞线固定，钢绞线两端用钢制固定件固定。车间内所有的线缆均套金属线管，防止线缆的老化和腐蚀。
车间监控点示意图：

前端部分:是由彩色阵列式红外摄像机、镜头、支架、光端机等组成；
传输部分:主要是由视频线、控制线、电源线、光纤等各种传输线缆组成；
终端部分:是由数字硬盘录像机、显示设备、机柜等组成；监控中心系统主要实现对来自前端视频的存储和实时显示、回放，并提供系统管理功能。本监控系统系统结构示意图如下：

闭路电视监控原理图
2.1系统功能
宁夏新瑞铸造有限公司监控系统，需要对设备进行集中管理，本监控系统由以下几部分组成：前端摄像机部分、传输线路部分、中心控制主机部分、存储与显示四个部分，本系统实现功能如下：
Ø 自动/手动切换功能
在本系统中用户可对前端摄像机进行分组设置，通过已设置的固定组合监视区域进行自动循环监视；也可设置人工监视模式，可对厂区内的任意摄像机进行人工单选监视，前端的视频机信号经过硬盘录像机输出到显示设备，非常方便。
Ø 云台控制和电子地图显示功能
本闭路监视管理工作站采用具有高速处理能力的计算机，采用成熟的运行控制软件管理整个闭路监控系统。具有电子地图方式显示所有的摄像机功能，还可以在屏幕上用鼠标远程控制带云台的摄像机，并记录、打印报警信息。
Ø 图像保存功能
硬盘录像机可支持2/4/8/个串口硬盘，每个SATA硬盘的容量可达2000GB，为了确保系统的存储量，我们可以根据实际需要来配置每台硬盘录像机硬盘个数，以保证业主存储需求。需要时还可以随时调出记录内任何时间的录像进行查看，非常方便。
Ø 报警录像及回放功能
需要时可设置每个报警点的监视，报警系统与矩阵系统的联动通过继电器模块实现报警联动，当某个报警点产生报警信号时，可通过报警预设报警指示传送至本监控中心，监控中心还将按照预先设置的附近摄像机指向报警区域，并启动声、光进行报警，在监示器上自动弹出所在报警区域的图像显示在屏幕上，并以语言提示的方式告诉用户告警的名称及告警发生的时间、地点、类别、级别并启动专用报警录像机进行跟踪录像。可以通过界面进行手动切换，也可以在告警时自动切换报警功能。可调用数据库的报警数据记录，也可调用记录在前端的图像资料进行回放，回放速度可调。本系统在报警功能方面完全可以满足用户的需求。
Ø 多画面处理功能
本次方案支持16画面、9画面、4画面及单画面显示，完全满足用户对画面显示的要求。
Ø 实时监控功能
监控中心硬盘录像机是本中心的控制平台，负责收集、分析和查询各监控单元上报的各种实时视频、数据及告警信息,监控系统管理界面界面操作简单；可方便地进行历史记录查询和管理的监控模式，历史记录查询回放时，可以进行快进、快倒、慢进、慢倒、单帧步进等控制，可以通过时间、地点等进行查询；强大的远程点播、网络支持功能、日志、用户登陆管理、图像数码流控制、强大的多功能云台控制界面。监控回放同时进行。
Ø 故障显示检测功能
中心软件能监测并显示系统网络连接状况，可对前端摄像机、报警点以电子地图的方式进行实时监控，当某个前端设备出现故障时，监控中心电子地图上将会显示出该前端设备地图故障指示。故障显示将会以非常醒目的状态显示在屏幕上。以方便值班人员及时采取措施通知维修人员进行维护工作，保证系统的正常运行。
Ø 联动功能
本系统通过报警接口单元可与报警系统联动；当系统接到报警信号时显示器将自动弹出报警区域的画面信息，值班人员和根据画面信息及时第一时间了解现场情况，做出相应的处理工作。
Ø 模数结合、双网合一
宁夏新瑞铸造有限公司安全防范系统采用模拟与数字相结合的工作模式，既满足模拟联网系统对图像清晰度质量、实时控制和快速联动响应的要求，又可实现数字图像存储、远程网络视频服务、远程资料查询回放、远程预览控制等功能，完美地体现了数字与模拟联网方式的优点。且在其中一种联网方式出现问题时，另一种联网方式仍然能够保证系统正常运行，可靠性和稳定性得到极大的提高。
2.2 系统组成
本监控系统由以下几部分组成：
◆ 前端摄像机部分
◆ 传输线路部分
◆ 中心控制主机部分
◆ 存储与显示部分
2.2.1前端摄像机部分
前端接入点是视频监控系统的前沿部分，是整个系统的“眼睛”。它主要布置在主要的出入口、材料堆放区及其它需要监视的地方。
2.2.2传输线路部分
宁夏新瑞铸造有限公司监控系统前端摄像机和控制中心需要有信号传输，一方面摄像机得到的图像要传到控制中心，另一方面控制中心的控制信号和电源要传送到现场，所以传输系统包括视频信号、控制信号及电源的传输。
1、视频信号的传输：摄像机视频信号传输均采用SYV-75-5同轴电缆进行传输，分配线间与监控中心之间采用光纤与光端机相结合的方式进行传输，
2、控制信号的传输：每个一体化球型摄像机，还需要另设一条RS485控制线，经总控中心的协议转换器，接入到录像机上，这样监控中心得以对一体化球机或云台进行控制，RS485信号选用RVVP2*1.0。
3、电源的传输：所有摄像机由监控机房集中供电至前端变压，摄像机视频布线时还要同时布电源线。电源线的敷设与其它信号线的间距不小于0.3米。
2.2.3控制中心建设
宁夏新瑞铸造有限公司监控中心其是一套独立控制、管理的视频监控系统，本系统采用集中监控的管理方式，统一由监控中心控制，监控中心拥有最高权限。监控中心采用嵌入式硬盘录像机， 每路视频支持实时CIF图像画质全实时监视 ，实现USB快速备份、USB升级等操作，图像更精细、码流更小、网传更流畅， 高清晰度图像。 采用SATA硬盘接口、最多支持2块SATA硬盘大容量硬盘的应用，支持SATA刻录备份，图像实时显示。通道画面提示通道状态如录像、动态检测、视频丢失、监视锁定等。友好的图形用户界面菜单，设计简洁，逻辑清晰。 可以控制云台、各种高速球。多种录像模式：手动、定时、报警联动、动态检测、视频遮挡录像等功能， 支持鼠标和前面板、遥控器多种操作方式。
2.2.4存储与显示部分
Ø 显示：
本系统监控中心中采用彩色液晶监视器显示，通过与硬盘录像机连接的方式实现前端视频显示。
可以通过WEB的方式实现在LAN上的任意浏览，提供同步存储功能。
Ø 存储：
图像的存储功能是闭路监控系统的重要环节，对安全管理非常重要，本系统采用硬盘录像机存储所有的图像信息，整个系统的前端信号的录像与回放都达到实时，而且保存时间长，在LAN或WAN上任意调用、回放。
系统录像帧率不少于25PPS。系统记录时间30天。系统采用硬盘录像机存储的方式对前端的图像进行实时的录像和备份。
基本计算方法:
A：每小时每个通道所占硬盘空间计算公式：[视频码率（128-2048）/8*3600]/1024
例如：若码率设置为512K，那么每个小时每个视频通道所占硬盘空间如下：
[512/8*3600]/1024=225MB
B：每天每个通道所占空间[GB]：A*24
例如：若码率设置为512K，那么每个小时每个视频通道每天所占硬盘空间如下：
[225MB*24]/1024=5.2734G
C：16路硬盘录像机一天所占空间：B*16
例如:按16路的硬盘录像机设录像码流为固定512K时,一天所占的空间如下:
16*5.2734G=84.3744GB
2.2.5系统优势特点
1）本地中心采用模拟监控为核心系统，画质清晰，控制基本无延时；
2）远程网络访问和控制以数字系统为核心，具体数字系统不受地域限制的优势；
3）系统用户权限管理实现简单，多个分中心均可分配不同的权限；网络用户的权限设置通过数字系统中的服务器来实现；
4）强大的扩展和联网功能。今后的系统扩容和改进，都只需以硬盘录像机为系统单元进行接入。另DVR都具备网络远程控制和报警网络转发功能，远端监控点可以通过软件和以太网接受硬盘录像机的报警及管理的信号。
5）灵活的PTZ控制和网络控制功能。硬盘录像机、服务器客户端都能控制监控点中的一体化快球。硬盘录像机内置多个厂家的多种主流控制协议信号，同时也给新系统兼容旧系统带来了方便。
6）DVR等主控系统预留二次开发接口和SDK开发数据包，并免费提供相应的技术支持。
7）合理的分级存储方式。所有视频数据采取可靠的独立本地存储，可实现长时间的数据保存，并根据系统需要实现联网调用与回放。
9）可靠的系统安全可靠性。现有存在的计算机95%为WINDOWS病毒，剩余为DOS、UNIX等系统病毒，面对日益猖獗的网络犯罪及病毒的威胁，DVR等主要设备全部采用嵌入式操作系统、其稳定性、系统任务的单一性、硬件设备的专业性、防病毒、黑客的能力远远高于一般非嵌入式系统设备。
三、产品选型
3.1摄像部分：
摄像部分是拾取图像信号的设备，是系统的原始信号源，因此，摄像部分的好坏以及它产生的图像信号的质量将影响整个系统的质量。所以我公司主要选用深圳市宏威达科技有限公司生产的彩色阵列式红外摄像机。此类设备器材为国际化、专业化、规范化生产的高品质产品，其工艺水平高、质量保证手段完善、性能稳定，均有国际权威机构的质量认证（FCC、UL、CSA、CE）。这种系统设备器材配置在许多工程中是经过考验的。
对于门口和通道的彩色阵列式红外摄像机，本设计采用深圳市宏威达科技有限公司生产的彩色阵列式红外摄像机，双滤光片切换，完美解决夜视偏色偏焦问题，红外夜视光线效果均匀无飘絮，700线的图像效果非常清晰， 全天候防雨、防尘功能，在任何亮度的光照条件下都能给您带来极佳的视觉效果和清晰的监控画面。
实践证明，以上配置是一种有很高性能价格比的搭配。既经济实用，又最大限度降低系统成本。
3.2控制中心部分：
控制主机是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心。其具体的设计原则由如下：
根据整个系统摄像机配置及指标表，决定控制主机输入的路数；
由于摄像机所用的性质决定了控制主机应具有对镜头的控制功能，如变焦、聚焦及光圈控制等；
控制中心
保安人员作出判断、分析
系统工作示意图

前端
摄像机
视频光端机

3.3主要监控产品介绍
1. 彩色阵列式红外摄像机   SK-860P

产品特点：
◆ OSD菜单控制强光抑制,宽动态128X WDR(72dB),颜色、清晰度调整、镜像反转等功能
◆ 双滤光片切换，完美解决夜视偏色偏焦问题
◆ 红外夜视光线效果均匀无飘絮，700线的图像效果非常清晰
◆ 全天候防雨、防尘功能，在任何亮度的光照条件下都能给您带来极佳的视觉效果和清晰的监控画面
◆ 超长的红外投影距离，有效范围可达:50-80m
◆ 防水全铝合金外壳机身设计，真正实现IP 67标准
◆ 综合性能和效果是传统LED红外一体机的数倍
◆ LED灯有效寿命可达4万小时

2、嵌入式硬盘录像机DVR1604LE

产品特点：
◆ 每路视频支持实时CIF图像画质全实时监视 ，具有双码流技术
◆ 最新的USB2.0接口技术，进一步稳定和完善USB鼠标功能，实现USB快速备份、USB升级等操作
◆ 采用SATA硬盘接口、最多支持2块SATA硬盘大容量硬盘的应用，支持SATA刻录备份
◆ 通道画面提示通道状态如录像、动态检测、视频丢失、监视锁定等
◆ 友好的图形用户界面菜单，设计简洁，逻辑清晰
◆ 支持多种通讯协议，RS--232C，RS-485/422，可以控制云台、各种高速球，可扩展多种解码协议
◆ 多种录像模式：手动、定时、报警联动、动态检测、视频遮挡录像等功能
◆ 支持鼠标和前面板、遥控器多种操作方式

3、832机型专用支架   SK-N302

产品特点：
◆ 带有可调整旋转万向头
◆ 采用电源线管内穿过方式
◆ 可以壁挂或吊装式安装
◆ 最大负载15Kg调整的旋转头
4.1-64路数字视频光端机 SK8100-200
产品特点：
◆单纤传输1-64路数字非压缩视频信号，1-64路双向数据信号，1-64路双向音频信号1-64路开关量
◆10bit采样广播难视频编码，10MHz视频带宽，信噪比>67dB
◆视频传输标准超过EIARS-250C视频传输要求
◆同时兼容PAL、NTSC及SECAM等CCIR允许的视频制式
◆24bit采样CD级高品质数字音频，SNR≥95dB
◆单模最大传输距离可达100公里
◆全面表面贴装技术，模块化工业级高可靠性设计，无电磁干扰，无射频干扰，无地电流
◆即插即用，支持热插拔，免调试安装
◆可选择独立机架式安装
◆三级抗雷击防护
