抗滑桩施工安全防护方案.docx

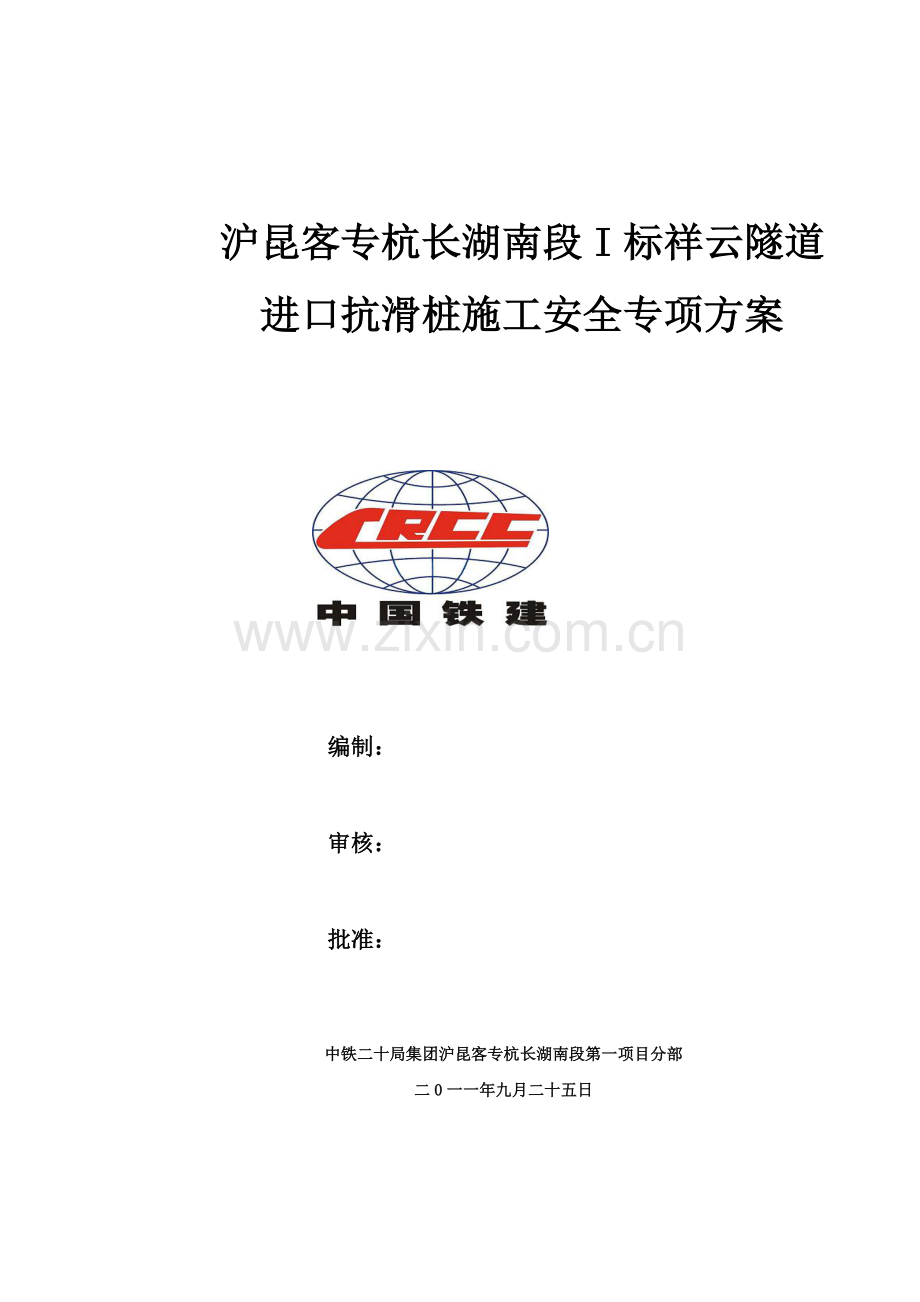

沪昆客专杭长湖南段I标祥云隧道进口抗滑桩施工安全专项方案编制：审核：批准：中铁二十局集团沪昆客专杭长湖南段第一项目分部二0一一年九月二十五日编制依据1.1沪昆客专杭长湖南段指导性施工组织设计；1.2铁路隧道工程施工技术指南（TZ204-2008）；1.3高速铁路路基工程施工质量验收标准（TB10751-2010）；1.4高速铁路路基工程施工技术指南（铁建设【2010】241号）；1.5中华人民共和国民用爆炸物品管理条例；1.6爆破工程中国力学学会工程爆破专业委员会编；1.7建筑施工安全检查标准；1.8沪昆客专杭长湖南段HCTJ标祥云隧道设计图；1.9沪昆铁路湖南公司有关要求。2、编制原则2.1高效、适用原则本方案能高效运行，适合本工程，能确保预报质量并有效的指导施工；2.2安全原则本方案的操作实施要安全，并能安全指导施工；2.3符合本单位技术水平的原则本方案拟投入的设备、实施人员均符合本单位现有水平，能确保方案顺利实施。3、 适用范围适用于杭长（沪昆）铁路客专湖南段HCTJ标段祥云隧道进口抗滑桩施工。4、 工程概况祥云进口里程为DK825+996.315，进口洞门为端墙式洞门。隧道进口位于陡峭山壁上；且下方为既有乡村主道路，线路为高边坡，洞口设置有4根抗滑桩，坡上为防止危石设置被动防护网；DK825+996.315DK826+030设计为长管棚；通过合理组织，确保洞口工程施工质量，安全进洞及抗滑桩施工安全防护为难点所在。隧道平面图如下图示：进口永久边仰坡采用方格形骨架内植草皮防护，采用框架锚杆加固，锚杆长12米，间距3米，框架内客土植草，洞口仰坡采用SNS被动防护网进行防护，网高5米，长约72米。洞口端墙中设置4根截面为2.753.0米的,桩长为28米I型抗滑桩，根据地质钻孔揭示,孔桩上覆土层厚13m，主要为泥盆系岳麓山组，基岩为强风化砂岩和弱风化砂岩，桩身嵌基岩深度2725m。临时边坡采用喷锚网加固，锚杆采用22砂浆锚杆，L=6米，间距1.5*1.5米，梅花形布置喷砼采用10cm厚C25网喷砼，钢筋网6，网格2020cm。进口共设4根抗滑桩，测量定位后，四周设置护桩，抗滑桩施工采用跳孔间隔开挖施工。该抗滑桩桩径为2.75m3.00m,桩长均为28m,根据地质钻孔揭示,孔桩上覆土层厚13m，主要为泥盆系岳麓山组，基岩为强风化砂岩和弱风化砂岩，桩身嵌基岩深度2725m。桩井挖深1m时设置锁口，锁口护壁高出地面20cm,锁口采用C25钢筋砼，壁厚25,内置单层10钢筋，网格2020cm。随后分节开挖，每节高度1m，挖一节立即浇注一节护壁进行支护，护壁厚度25。在上覆土层段开挖时，采用人工风镐开挖，进入基岩时采用浅眼松动爆破。5、 总体施工顺序1、先施工截水天沟、临时截排水工程；2、施做安全防护排架；3、施工洞顶SNS被动防护网；4、开挖桩后临时边坡，进行锚喷，形成作业平台；5、抗滑桩锁口封闭，桩井开挖分节设置砼护壁；5、绑扎钢筋，平台以上立模，浇注抗滑桩；6、抗滑桩施工完毕，检测合格后，自上而下分层开挖桩前路堑石方，施做导向墙；7、施工隧前桥台，后施工隧道洞门。6、 抗滑桩施工方法及防护方案6.1孔口地面排水防水孔口地面的整平首先应做好地面排水截水设施，确保施工时地表水不流入桩井内。同时准备好雨季施工时孔口搽棚需要的各种材料。6.2人员及机具准备备好各工序所需的机具器材和井下排水、通风、照明设施，落实人员调配、施工组织计划工作。6.3设置观测桩施工前根据滑动体面积大小设置排观测桩，观测桩既要观测滑动体的滑动位移情况，又要注意观测滑动体下部地形变化情况；对于软土滑体，不仅要观测位移变化，而且还要观测沉降变化，以便为施工提供各种数据。6.4.施工方法及工艺6.4.1抗滑桩开挖施工6.4.1.1抗滑桩开挖：桩体挖入岩层，采取边挖边护的办法，桩井挖深1m时设置锁口，锁口护壁高出地面20cm,锁口采用C25钢筋砼，壁厚25,内置单层12钢筋，网格2020cm。随后分节开挖，每节高度1m，挖一节立即浇注一节护壁进行支护，护壁厚度25，内置单层10钢筋，。在上覆土层段开挖时，采用人工风镐开挖，进入基岩时采用浅眼松动爆破。6.4.1.2出碴：井内采用人工装碴，使用小型电葫芦做提升设备将土斗吊到井口。6.4.1.3井内排水：当桩井挖至有水时，采用污水泵进行抽水。6.4.1.4上下井设施：为解决施工人员上下井的安全，每口都应设置钢筋焊接成的扶梯。 6.4.2施工工艺抗滑桩施工其工艺流程见下页图：测量定位 施工护壁施工准备熟悉设计文件人、机、料测量、定桩位平整孔口地面施工第一节护壁 桩身开挖 清孔、检查基底 绑扎钢筋 砼灌注检查验收抗滑桩施工工艺图 循环6.5孔桩爆破设计孔内石质为泥岩夹砂岩、砂岩，较坚硬，工程划分属次坚石，桩身开挖断面面积S=8.2511.8m2，根据爆破漏斗理论，确定各钻爆参数。（1）钻孔深度h对于较硬岩石h=1.5H h取120150cm。H为阶梯高度（2）最小抵抗线W=（0.50.9）H=50cm（3）爆破器材炸药：采用2岩石销铵炸药，药卷直径32mm。雷管：孔外采用火雷管引爆，连接件及孔内均采用非电毫秒雷管导火索：火雷管采用导火索引爆。（4）炮眼间距a，采用非电毫秒雷管起爆，a=（1.42.0）Wa取80cm（5）炮眼排距b=（0.81.2）W b取60cm（6）炮眼布置： 炮眼呈梅花形交错布置，间距a=80cm，炮眼排距b=60cm，图中，1、3段为掏槽眼，5段为周边眼，循环炮眼总数为25个。（见图1炮眼布置图）（7）循环装药总量Q=KABhg炸药单位消耗量，取0.35Kg/m3则Q=0.353.253.51.5=6kg(8)各眼装药分配分配原则：单孔装药长度不大于炮眼深度1/3为宜。掏槽眼：装2.5卷药，装药长度37.5cm，药量计0.375Kg；周边眼：装1卷药，装药长度15cm，药量计0.15Kg，各孔装药合计：90.375+160.15=5.78Kg（9）装药结构利用黏土炮泥堵塞回填，木棒轻棒密实，装药结构如图2所示（10）装药连线网络起爆网路采用复式联结网路，每一簇即“一把握”，导爆管在自由端15cm以上处，安装2个引爆雷管，各簇导爆管在自由端10cm以上处安装2各引爆火雷管，各联结均采用黑胶布包扎，以保证起爆的可靠性和准确性。联结时应注意：导爆管不能打结和拉细；各炮眼雷管连接次数应相同；网路连接好后，要有专人负责检查。6.6孔桩爆破防护抗滑桩采用的是人工爆破挖孔，且临近村级公路，为防止爆破飞石，将抗滑桩整个施工场地采用脚手架、竹胶板封闭防护，并且每个孔桩在爆破施工时，均在孔口覆盖炮被，采用20钢筋网（20cm20cm）锚固至桩位周边，上覆盖竹夹板与沙袋防止飞石飞出。孔口应设栏杆及安全警示标志，夜间施工应有照明措施，施工现场用电应符合有关用电管理规定。井下与井上应建立可靠的联络方式，防止因交叉施工出现安全事故。1.在浇注孔桩钢筋砼锁口时，对称预埋拉环，拉环采用16或18短钢筋制作，并与锁口内钢筋焊接牢固，如图3所示。2.工地加工钢筋网格，孔眼间距不大于33cm，并在钢筋网端头对称焊接套环，放炮前，采用钢筋网对孔口进行覆盖，通过套环与锁口拉环销钉连接牢固。 图1 炮眼布置图 单位：cm 图2 装药结构示意图 单位：cm 图3 锁口预埋拉环钢筋示意图 3.为防止个别小颗粒石块飞出孔内，在钢筋网与竹夹板上满铺袋装砂土。6.7 抗滑桩灌注1.灌注前，应检查断面净空、凿毛混凝土护壁不凿除部分，孔壁需拆除外侧部分与桩身灌注砼之间采取铺贴宝丽板隔离措施，以利护臂拆除和抗滑桩美观，再进行设置钢筋的测量放样，钢筋宜人工系安全带孔内绑扎，桩身外露部分采用大块钢模进行支模加固。2利用护桩经常检查孔位中心，垂直度。灌注砼时应挂串筒浇筑砼面距串筒不得小于2米，每浇筑0.4米振捣一次，必须连续浇筑，间隔时间不得大于2h，人工在孔内用振捣棒捣实，每个孔应一次连续浇筑完毕，养护应不少于14天。3钢筋或预制成笼，可在桩孔内搭接，接头错开，用箍筋成型法成型，为保证钢筋笼吊入孔内后居中，且有一定的保护层厚度，其上下端及中部每隔2m于同一截面上对称设置四个同等级混凝土垫块。搭接接头不得设在土石分界和滑动面处，布置主筋的面须置于靠山一侧。4纵向受力钢筋的接头采用焊接接头，在接头处的35d范围内，有接头的受力钢筋面积不得大于该截面钢筋面积的50%，本图钢筋数量未计搭接和损耗。5钢筋的凝土保护层不应小于 6 CM6束筋间距标注均为重心间距离.7在抗滑桩桩顶中心预埋铁钉，以便施工过程中及竣工后进行桩顶位移观测。8声测管采用外径为50mm、壁厚3mm的钢管。声测管应下端封闭，上端加盖，管内无异物；声测管采用绑扎方式与钢筋笼连接牢固（不得焊接）；声测管连接应积极采用外加套筒焊接方式进行，杜绝连接处断裂和堵管现象；连接处应光滑过渡，不漏水；管口应高出桩顶100mm以上，且各声测管管口高度应一致。 （1）抗滑桩声测管布置如下图：大里程小里程声测管布置示意图(注：图中阴影为声波的有效检测范围示意)（2）声测管的长度要求：a、声测管的总长应等于被测桩桩长+声测管露出桩顶混凝土面的长度。b、一根桩的几根声测管的总长应基本一至，相对差不能大于2cm。（3）当声测管发生堵塞现象，且斜测条件不能满足时，应在所堵声测管附近钻芯，检测桩身混凝土完整性，并用钻芯孔作为通道进行声波透射法检测。（4）现场检测完成之后，根据检测结果，组织进行下一道工序施工。7、 安全与防护措施7.1、安全培训教育组织全体人员学习技规等安全法规、规则，进行安全教育和培训，对现场进行技术和安全交底，交底到现场每一个职工，未经安全知识教育和培训，不得进入施工现场操作。加强对各级施工人员和安全员的技术培训。对担负重要岗位的人员如爆破工进行工前技能考核，培训上岗。同时抓好施工现场的安全宣传教育，现场设立醒目的安全宣传标语、安全警示和安全警告标志。7.2、爆破安全措施7.2.1施工安全措施（1） 所有参加爆破开挖作业的人员必须戴安全帽，在陡边坡上作业的人员必须系安全带。（2） 施工作业时，一切机具、人员距接触网距离必须保证在2.0m以外，雨天禁止在接触网附近进行各种工作。（3）强化现场管理。抗滑桩施工若采用机械出碴，现场容形成交叉作业，因此必须加强现场调度管理，现场应有专人进行安全监督管理。（4）井下作业人员必须戴安全帽。井口必须设专人值班看守，不准任何料具小石块等落入桩内伤人。（5）所有人员应服从统一调度。井下爆破、观测位移情况等现场信息应实行统一调度，统一指挥。（6）井下爆坡作业应按有关爆破规程实施，采用浅眼小爆破，严禁放大爆，防止破坏现有滑体的静态平衡。（7）工具必须放在吊斗内。上班时先送工具后送人入井，下班时，先送人后吊工具出井。工作人员上下井时，必须空手扶稳钢筋梯。严禁借用起吊绳或吊斗上下。（8）装料时，吊斗不能装的太满。起吊架、安全栅、绳索、滑轮、机具等，每班操作前要认真检查，发现问题及时处理。7.2.2爆破安全措施（1） 建立健全爆破安全领导小组鉴于本进口爆破环境复杂，石方量大，工期紧，为了保证石方控制爆破顺利实施，确保爆破安全，保证乡村主通道畅通，决定成立爆破工程指挥小组 ，对爆破作业进行统一领导管理， 并协调各方工作，其组织机构如下： 分部：负责爆破指挥和管理工作，协调处理施工中现场矛盾决定重大技术的实施。 爆破技术组：负责爆破设计，处理爆破中技术问题，做好现场技术交底和技术指挥工作。 施工爆破组：负责现场布孔、钻孔、装药联网等爆破作业 安全保卫组：负责爆破现场及爆破时安全警戒工作，协调通行车辆及当地群众通行工作，排除各方干扰，保证爆破顺利进行。 后勤供应组：负责爆破器材、防护材料保管供应及生活保证。（2）火工器材管理 严格爆破器材审批、领取制度。爆破器材领取必须专人负责，按爆破技术人员核准的数量、种类填报申请，经技术人员、领导批准，材料库管理人员方可予以发放。 火工品当天申请当天领用，现场零库存。 爆破器材领取应做到用多少领多少，剩余爆破器材必须及时返库，严禁私自存放，严禁带入驻地和办公室内。 （3） 爆破安全措施 爆破设计必须经由公安部门培训，持中、高级爆破安全技术合格证人员进行，所有参加爆破人员必须经公安部门专门培训，持爆破作业证方可上岗作业。 严禁闲杂人员进入爆破区，严禁在爆破区内抽烟和明火。 严禁在雷雨、大风天及黄昏、夜间进行爆破作业。 装药人员必须按设计装药结构、装药量进行装药和堵塞，严禁乱打眼、多装药。 做好警戒工作，警戒人员必须由责任心强，忠于职守的人员担任，且做到服从命令 ，听从指挥。 起爆信号以音响信号为主，第一次信号为准备起爆信号，要求全体人员撤离警戒区。第二次信号为起爆信号，确认人员、设备已全部撤离，由爆破指挥人员发出。第三次信号为解除警戒号，爆破后5分钟，经检查人员检查确认全部准爆后发出。 其它未尽事宜按爆破安全规程。7.2.3、施工过程的安全检查、防护。（1）由技术员、安全员共同对钻爆工艺操作进行跟班检查，督促施工严格按照钻爆设计进行.对爆破效果进行安全总结，采取针对措施并根据孔内岩石地质变化情况指导及时对钻爆参数进行调整，指导施工，消除隐患，确保安全。（2）由分管副队长、安全员、防护员、技术员组成的值班小组，坚持轮流跟班作业，监控施工每个环节，严格按照施工技术交底、安全交底要求进行施工，杜绝野蛮施工。（3）参加爆破作业的人员必须持县级以上公安部门颁发的爆破作业员证等证书，持证上岗。（4）严格按照规定设立防护，在爆破地段设置现场防护员一名，安全员一名。爆破地段两端必须各派1名防护员负责警戒，警戒点距爆破点不少于200m，防护员穿标准防护服，戴证章，配旗等防护用品上岗。（5）、配备安全防护用品，如喇叭、对讲机、防护服等，加强防护员、安全员责任心，检查其上岗值班情况，检查其内业巡查记录，并进行岗位考核，考核成绩与工资挂钩。（6）爆破作业除对乡村主干道防护外，还对施工现场外设置警戒，疏清无关人员，设置警戒旗，避免造成其它危害。8、 施工安全组织机构8.1、安全组织机构人员组成：总负责人：任霄施工负责人：刘吉胜 技术负责人：陈云 屈宝剑 安全负责人：曹应东 田兴明 安全员：张敏 防护员：工人四名8.2各岗位职责总负责人任霄：（1）对施工地段的行车、人身安全、施工质量总体负责。（2）坚决执行并督促施工队伍执行施工组织文件中有关规章制度。（3）组织参与施工人员进行安全教育、技术交底。（4）开工后每周必须到工地去1次。 施工负责人刘吉胜：（1）对施工地段的行车、人身安全、施工质量具体负责。（2）按施工组织文件、安全措施组织日常施工。（3）对技工及民工进行安全思想教育，坚持技工持证上岗，民工记名培训的规定。（4）施工期间在现场施工负责人坚守岗位，与施工队伍同时上、下班。技术负责人陈云、屈宝剑：（1）具体负责编制施工组织文件及技术交底。（2）按施工组织文件监督、指导施工中的安全方面的要求。（3）解决施工中出现的技术难题。（4）开工后每周至少有1人到现场检查3次。安全负责人曹应东 田兴明：（1）具体负责施工队伍及有关单位签订安全协议。（2）按施工组织文件监督、指导施工中安全方面的要求。（3）指导工地安全监督员现场开展安全监督工作。（4）必须参加开工安全教育，施工期间每周到现场检查不得少于3次。（5）按施工组织、技术交底文件对施工中的质量要求进行监督、指导。（6）指导工地安全质量监督员现场开展质量监督工作。安全员张敏：根据施工组织措施，检查施工前各项准备、施工程序和负责人到位情况。检查施工防护落实情况，监控施工过程中的关键环节，认真填写施工安全检查表。防护员四名：监守岗位，不准擅自离岗。防护员上岗时要认真执行防护制度，要集中精力，思想敏锐，处理问题要果断，要时刻倾听观察上方山体情况。9、 应急预案由于抗滑桩施工临近下方乡村主干道作业，爆破施工产生的飞石可能对下方施工或通行造成危害或影响，因此制定本应急预案，确保一旦发生意外事件，能立即组织抢险，将对施工和行车安全的损害降低到最低程度。9.1、突发事件处理指挥小组组 长：任霄副组长：陈云 刘吉胜 组 员：屈宝剑 李雷 谢会杰 陈科 张敏 焦德勇 郭福明 廖志刚在组长临时不在位的情况下由副组长代理组长全权行使组长职务，组织实施救缓抢险。9.2、应急事件处理程序当发生危石坠落，造成人身伤害事件后，小组组长（副组长）及施工负责人第一时间赶往出事地点，同时副组长、组员电话通知醴陵市人民医院急救中心，出动120急救车辆；安全员向驻地监理、指挥部立即报告事故情况；附办公室、财务部配合调遣运输单架准备抢救资金。9.3、应急队伍、物资及设备设立应急预备队，队长刘吉胜，应急队定员30人，均为本分部职工，平常正常作业，发生应急事件时，听候应急小组调遣，完成突发事件作业。应急物资、设备：吊车一台；挖掘机二台；装载机二台；自卸汽车五台，平常在本管区范围内正常作业，发生应急事件时，随时听候应急小组调遣。应急资金：财务部在日常现金存放计划中，储备足够的应急资金，以备救援。9.4、现场救援抢险机构及联系电话现场联络员：李雷 联系电话：[phone] 630034 陈科 联系电话：[phone] 650036现场防护员：张敏 联系电话：[phone]现场施工负责人：刘吉胜 联系电话：[phone]人民医院急救电话： 120
