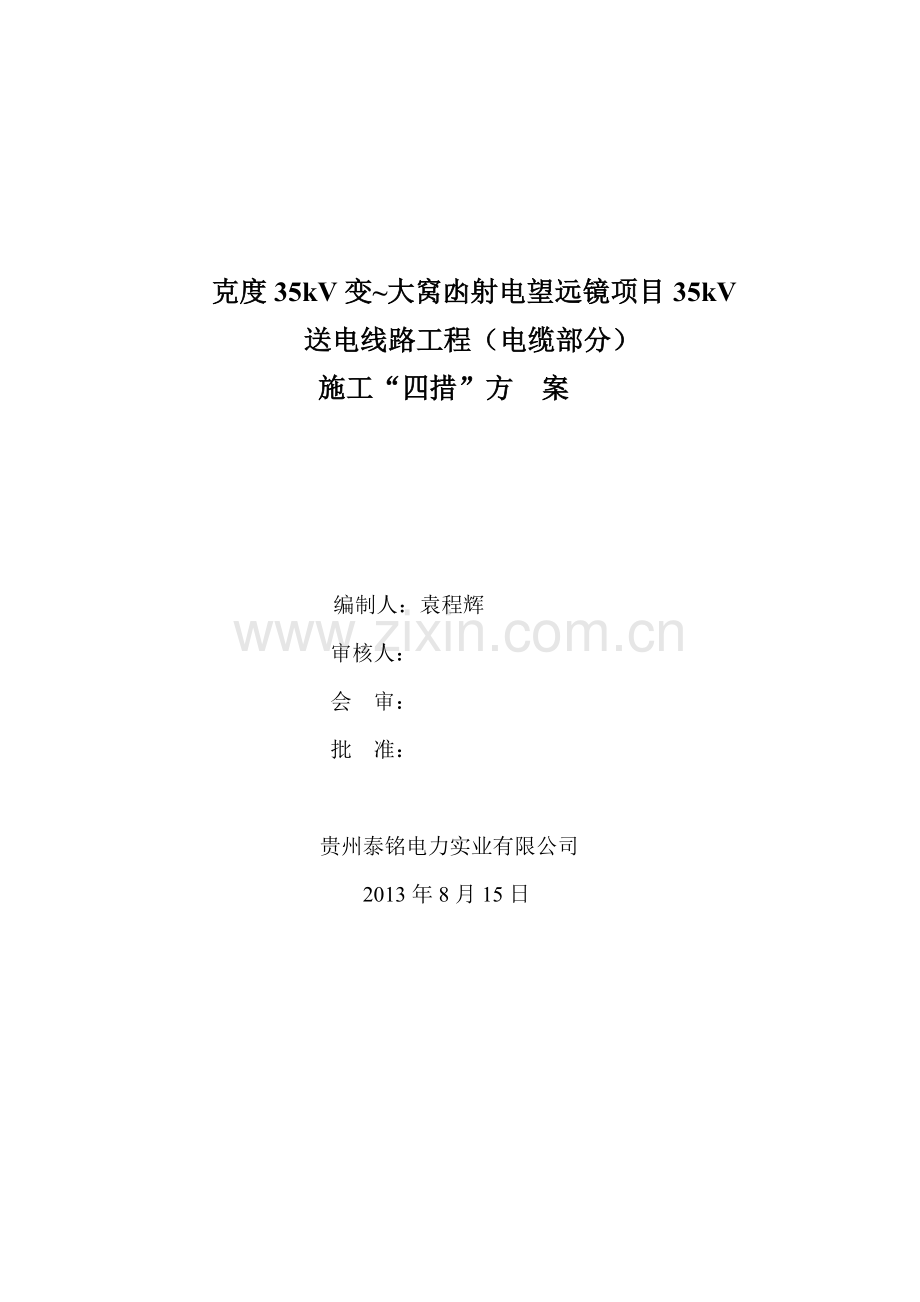

克度35kV变~大窝凼射电望远镜项目35kV
送电线路工程（电缆部分）
施工“四措”方 案

编制人：袁程辉
审核人：
会 审：
批 准：

贵州泰铭电力实业有限公司
2013年8月15日

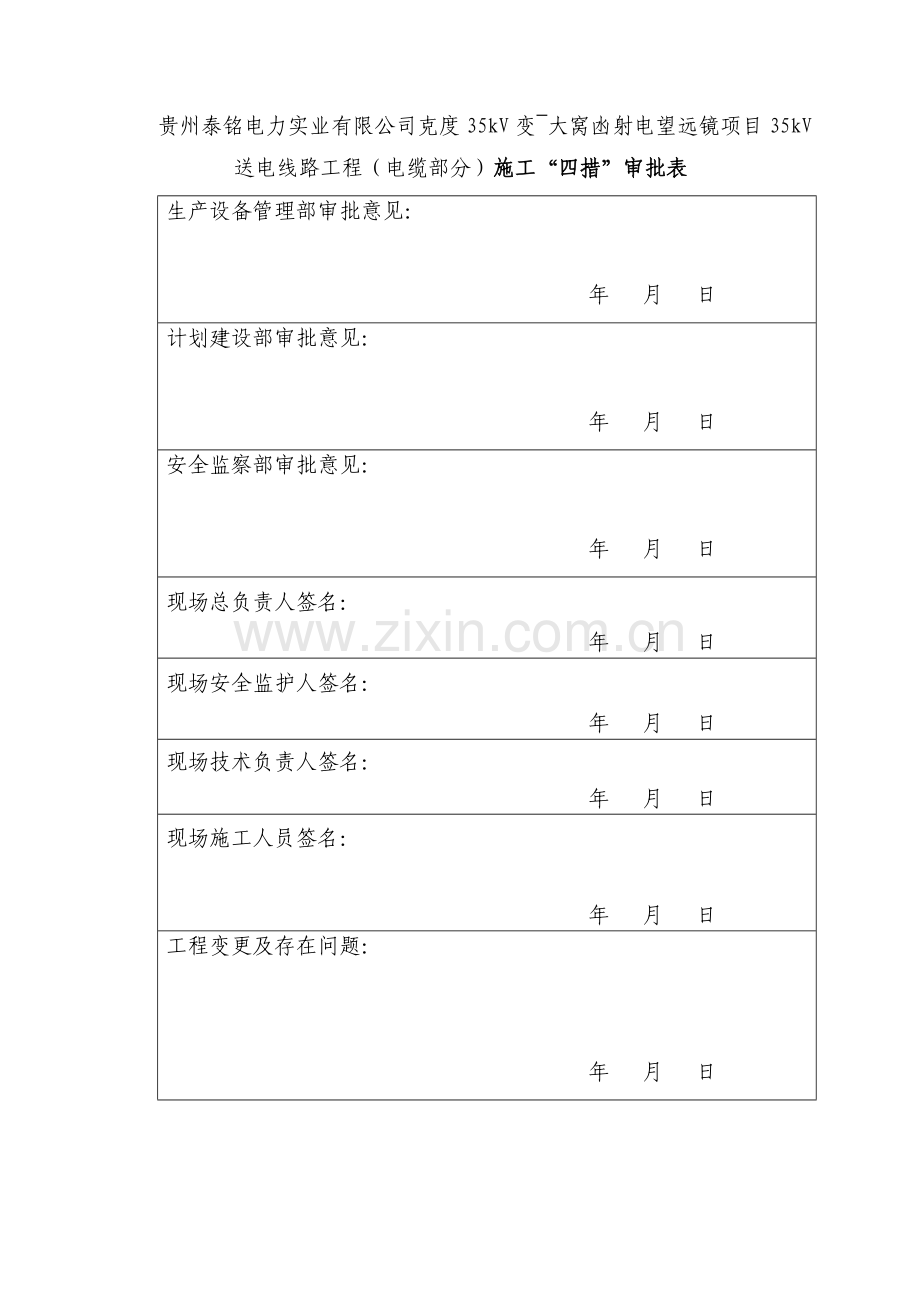

贵州泰铭电力实业有限公司克度35kV变~大窝凼射电望远镜项目35kV
送电线路工程（电缆部分）施工“四措”审批表
生产设备管理部审批意见：

年 月 日
计划建设部审批意见：

年 月 日
安全监察部审批意见：

年 月 日
现场总负责人签名：
年 月 日
现场安全监护人签名：
年 月 日
现场技术负责人签名：
年 月 日
现场施工人员签名：
年 月 日
工程变更及存在问题：

年 月 日

克度35kV变∽大窝凼射电望远镜项目35kV
送电线路工程（电缆部分）
施工“四措”方 案
一、工程概况
（一）、工程范围汲及平塘供电局。
本工程为克度35kV变至大窝凼射电望远镜项目降压站35kV送电线路工程之电缆线路工程。
1、 起点：平塘县克度镇牛角村东侧约600米处克度35kV变至大窝凼射电望远镜项目降压站35kV送电线路工程终端杆塔。
迄点：大窝凼射电望远镜项目降压站；正常输电容量：5000MW。 电压等级：35kV； 回路数：单回路 ；电缆型号：YJLV32-P-2-3×95聚乙烯绝缘钢丝铠装屏蔽纵向阻水屏蔽电力电缆。
电缆路径长度：8. 55km(其中克度35kV变出线段长度为0.lkm) ； 地型情况：平地90%，高山10%。
地质情况：岩石占100% ；运距情况：人力综合运距0.2千米，汽运平均运距4千米。
2、电缆敷设方式
电缆上下铺设一定厚度的细土或黄沙，然后用预制钢筋混凝土板加以保护。
1) 电缆终端塔至公路野外段电缆敷设采用穿无碱玻璃钢管直埋，电缆表面距地面不得小于l00mm，地面浇筑素混凝土罩进行保护。
2) 电缆沿公路排水沟底部敷设采用穿无碱玻璃钢管直埋，电缆表面距排水沟底不得小于200mm;
3) 横穿公路段采用穿钢管直埋，电缆表面距地面不得小于1米。
4) 克度35变出线段采用穿无碱玻璃钢管直埋，电缆表面距地面不得小1米。
3、中间接头及余线井室断面设计内部净空为2. 6m×2.6m×1.9m。
为确保施工安全，特组织编制本“四措”方案。
（二） 工作任务：电缆敷设8. 55km(其中克度35kV变出线段长度为0.lkm)
（三）、工程量清单

工程量清单
序号
地段
单位
数量
备注
一
电缆敷设

1
电缆终端塔至公路段
米
870
穿无碱玻璃钢管直埋
2
沿专用公路排水沟段
米
7250
穿无碱玻璃钢管直埋
3
克度35变出线段
米
100
穿无碱玻璃钢管直埋
4
横穿公路段
米
280
穿钢管直埋；其中：横穿国道一次
二
电缆井室

1
中间接头及余线井室
个
13
余线井与接头井合一
三
电缆附件

1
终端头制作
个
4
户外
四
防雷接地

1
避雷器
组
4

2
接地箱
组
4

3
接地扁铁
米
8500

五
防水

1
防水油膏+砂浆防水

六
建场及清理

1
砍树

150

1）施工部门：贵州泰铭电力实业有限公司，现场总负责人： 喻昌国 ，技术总负责人：邓代田 现场安全员：喻昌益
2）施工班组：
（1）普工班（ 20人 )
（2）技术班（ 10人 ）
（3）车辆2台、人力运输组（ 6人 ）项目经理：赵永友
现场总负责人：喻昌国
现场安全员：喻昌益
技术总负责人：邓代田
施 工 队

施工进度计划横道图

工序名称
2013年8月30日
2013年9月15日
2013年9月30日
2013年10月15日
2013年10月30日
2013年11月15日
8/20
8/25
8/30
9/5
9/10
9/15
9/20
9/25
9/30
10/5
10/10
10/15
10/20
10/25
10/30
11/5
11/10
11/15

施工计划进度网络图

施工准备
线路测量
基础浇筑
运输、材料运输
电缆井施工
放线
附件安装
自检消缺
竣工验收

10
20
20
5
5
2
3
施工准备
道路修筑
电杆、材料
一次运输
材料二次运输
人
力运输、
基础开挖
5
20

合同工期：2013年7月1日至10月28日
工程总工期：90天
工程竣工日期：2013年11月 15 日
实际开工日期：2013年8月15日

4、职责要求：
1、 现场总负责人提前一天组织全体工作人员召开班前会，布置工作任务、学习“四措”方案；
2、 各工作负责人提前一天组织填写工作申请、工作票及风险控制卡。
3、 各工作负责人要提前组织做好材料、工具、应急设施的准备工作。
三、安全措施
（一）施工前的准备工作(见表3)
表3 施工前准备工作
序号
准备项目
准 备 内 容
1
组织准备
(1)开工前工作负责人组织现场施工人员认真学习本施工“四措”方案；
(2)各班组负责人合理安排本班组的人员分工和施工进度。
(3)车辆负责人准备好材料运输车辆，提前做好检查，保证其处于良好的工作状态。
(4)工作前严格按照安规和现场工作实际需要检查安措是否完备，如有疑问向施工技术负责人反馈。
2
严格“两票”管理制度。
3
组织召开班前班后会，按照组织措施中要求执行。
4
保证安全的技术要求
严格执行停电、验电、装设接地线、悬挂标示牌的技术措施；
5
设备及材料准备
（1）材料管理员事先做出详细的材料计划，包括检修备品、备件、应急设施等，逐项落实，检查其状态、性能，保证数量足够、质量合格，按照要求发放足够的工器具，并作好记录。
(2)各班组按工作任务准备相应的材料、工具。
6
应急照明准备
应急发电机、应急灯、防爆灯、头灯。
(二)施工现场布置
(1)作业范围内应应保证安全措施满足现场要求，并由专职人员负责。
(2)在施工路段设置安全围栏，并挂有醒目的标志牌。
(5)施工现场物品摆放合理、整齐，现场无多余的杂物。
(三)施工风险分析及其控制措施(见表5)
表5 施工组织工作风险及其控制措施

序号
危险点
控 制 措 施
备注
1

触电

（1）认真作好现场勘查，保证施工范围内停电；
（2）严格按照工作票要求装设安全措施，保证作业人员在封闭地线保护下作业；
（3）现场做好工作检修标志，装设围栏，加强监护防止施工人员走错间隔；

2

倒杆伤人
（1）设专人指挥、专人挂钩，统一指挥信号，开工前讲明施工方法及信号。
（2）工作人员明确分工，密切配合，服从指挥，在居民区和交通道路附近施工时应设置遮栏和“电力施工，车辆慢行”的警示牌，并设专人看守。
（3） 起吊电杆前，将钢丝绳套在电杆重心偏上适当位置处固定，由挂钩人将钢丝绳套和吊车的吊钩挂好，并在电杆两侧各拴一条晃绳，防止电杆突然倾倒。
（4） 电杆吊离地面后，应对各部吃力点做一次全面检查，是否牢固可靠，电杆是否完好，确无问题后再继续起吊，起立60°后应减缓速度，注意各侧拉绳，特别是后侧头部拉绳防止过牵引。将电杆起吊立起并移至杆坑位置。同时，地面护送电杆人员要互相配合，防止电杆倾倒。
（5） 护送电杆人员引导电杆准确就位杆坑，晃绳操作人员要拉好晃绳。
（6） 在固定电杆过程中，吊车牵引绳、挂钩和钢丝绳套必须在受力状态，不能松软或挂钩与钢丝绳套脱落，或采取叉杆和拉绳控制杆身。
（7）进行杆坑回填土至杆深2/3处（每回填300mm夯实一次），使用晃绳或吊车吊臂将电杆调正，完成回填土工作（回填土高出地面300mm）。
（8） 起立的电杆回填土未完成前禁止登杆。

3
高处坠落
（1）上杆前，检查杆根、杆基牢固，登高工具合格，戴好安全帽，系好安全带。
（2）在杆上或变压器器台架上作业或换位时，不得失去安全带的保护。
（3）电杆上有人工作，不得调整或拆除拉线。
（4）低温寒冷导致手脚麻木时要及时下杆休息取暖后再行上杆作业。

4
砸伤
（1） 必须在施工现场周围装设围栏和安全警告牌，如“在此工作”、“前方施工，车辆绕行”等。
（2）现场所有工作人员必须戴好安全帽。
（3） 立杆及吊装设备要使用合格的起重设备，严禁过载使用；钢丝绳严禁以小带大使用。
（4）认真全面检查起重设备的各受力部分，特别是吊车牵引绳、钢丝绳套是否完好合格。
（5）吊车位置必须考虑起吊电杆和移动电杆的空间。
（6）吊车的吊臂下方严禁有人逗留。立杆过程中坑内严禁有人逗留或工作，除指挥人及指定人员外，其他人员必须远离杆下1.2倍杆高的距离以外，吊件垂直下方、受力钢丝绳的内角侧严禁有人。
（7）吊放变压器前，应对钢丝绳套进行外观检查，无断股、烧伤、挤压伤等明显缺陷，其强度满足起重设备荷重要求。
（8）吊放变压器前，应对各受力点进行检查，检查变压器是否已挂好，检查变压器吊环无裂纹。
（9）吊放变压器及吊车转位时，吊臂下严禁有人逗留。
（10）吊放变压器应统一指挥，统一信号，设专人监护。

5
高处坠物
（1）现场人员戴安全帽。杆上人员防止掉东西，使用的工具、材料用绳索传递，不得乱扔。杆下防止行人逗留。
（2）传递东西使用绳索，严禁上下抛物，在杆上工作时不能掉东西。
（3）现场人员戴安全帽，杆下防止行人逗留。

6
跑线伤人
(1) 放线、紧线时，应设专人统一指挥，统一信号，并保证信号畅通。
(2) 检查放线、紧线工具及设备是否良好，应满足荷重要求。
(3)在放紧线前检查电杆、拉线、横担、导线连接处是否完好，满足放紧线要求，必要时应设临时拉绳加固。
(4) 严禁采用突然剪断导线的方法放松导线。
(5)放、紧线时工作人员不得跨在导线上或站在导线内角侧，防止意外跑线时抽伤。
(6) 当牵引绳索或导线卡住时，不得用手直接接触，应立即停止放紧线，在其无张力的情况下处理。牵引导线时要控制好张力，应注意观察弧垂，防止过牵引。
(7) 放线盘应放置牢固，并有制动设施，设专人看守。
(8)为防止横担受力不均转动横担，在紧线过程中应同时紧两边相。

7
划伤
（1）剖削导线绝缘层时，注意向身体外侧用力切绝缘皮，并戴好手套，防止手被划伤。刀具要放在安全的地方，且不可掉下杆或放在绳索能碰到的地方。
（2）注意导线尾线头伤人。

8
交通事故
（1）提前作好车辆安全检查，确保车辆处于完好状态；
（2）夜间行车要集中精力，注意各方障碍物；
（3）施工现场作好交通指示标志，道路各方向均需设专人负责交通指挥，并设置检修提示标志。

四、技术措施
(一)执行技术标准
（1）CBl47—1990《电气装置安装工程高压电器施工及验收规范》
（2） DL 5009．3—1997《电力建设安全工作规程》
（3）GB 26859-2011《电业安全工作规程》(电力线路部分)
（4）贵州电网公司工作票操作票使用管理标准
(二)主要施工机具、施工工器具清单及安全工器具、个人防护用品清单(见表1、表2)
表1 主要施工机具、施工器具清单
序号
名 称
规格
单位
数量
备注
1
挖机
250
台
1

2
尖铲

把
5

3
小方铲

把
5

4
大方铲

把
5

5
钢丝绳
各种
付
3

6
地滑车
各种
只
10

7
棕绳
各种
米
200

8
照相机

台
1

10
对讲机

台
4

11
紧线器
185
个
6

12
运输车辆
皮卡
辆
1

13
工程指挥车
皮卡
辆
1

表2 安全工具器及个人防护用品清单
2
安全遮栏
3m ×1m
套
3

3
35kV验电器
10kV
支
1

5
接地线
铜软线35mm2
组
2

6
安全帽

个
20

7
安全带

根
5

8
安全吊绳

根
5

9
脚扣

根
3

10
踩板

副
2

11
绝缘手套

双
1

1、工程范围在平塘境内。
2、克度35kV变至大窝凼射电望远镜项目降压站35kV送电线路工程之电缆线路工程计8.55公里。
1、 ：平塘县克度镇牛角村。电缆终端塔至公路段计870米，全为岩石，且挖掘机无法进场，采用人工开挖。
2、 沿专用公路排水沟段7250米/克度35变出线段100米/横穿公路段280米，在公路旁边，全为岩石，主要考虑用机械方式挖掘。

（十二）接地要求
本电缆工程要求全程，施工时按图进行。
1）质量监督
本工程的质量管理和质量保证按公司的质量保证体系运行，执行已批准的质量手册和质量体系程序文件以及相关作业指导书，并严格执行本工程采用的施工及验收规范、公司颁发的质量处罚条例和建设方有关质量管理文件及合同的要求。
1．工程施工中，必须使用有出厂合格证明或验收合格的原材料，如：导线、金具、钢材、水泥、砖、砂、焊条等；
2、工程管理认真把好“六关”，严格执行“六不准”即：
“六关”：施工方案关、材料进场关、技术交底关、检测计量关、工序并接关、质量验收关。
“六不准”：未经会审的图纸，不准作为施工依据以势压人；
未经设计同意更改，不准施工；
不合格的原材料，半成品不准使用；
上道工序不合格，不准转入下道工序；
未经验收检查合格的工程，不准移交；
工程质量不合格，不准带电投运。
3、施工过程控制管理实行“关键过程，特殊过程控制”，并且需经监理工程师检查签证，基础隐蔽工程、接地工程等必须有监理工程师在场并签字；
4.所有施工方案、施工措施、施工工艺，必须有保证质量的技术措施，经建设方及监理认定后方可实施；
5.建立质量一票否决制度，施工人员应严格按照设计图纸和国家现行施工规范的规定进行施工，对不符合质量标准的应立即返工修补，直至合符质量要求。质检人员发现施工中的操作或材料不符合质量要求时，有权命令施工人员立即停止施工，直至解决问题；
6.特种作业人员必须有操作证、上岗证且有效。

2）中间验收管理
1.分部工程实行“三级验收签证制”；
2．每一分部工程的阶段验评由监理单位主持，成员由建设方确定，施工单位认为具备阶段验评条件的，至少提前7天书面通知监理单位并提供相关资料和检验器具。确认质量合格后，才有进行下一分部工程施工，未经监理签字的不得进入下道工序的施工；
3.施工检查及评级记录必须由工程监理单位监理工程师签字认可。

3）资料及其它
1.施工资料、工程档案资料齐全真实，及时填写记录并办理签证，竣工移交时完整准确，手续齐备；
2.按公司工程项目阶段奖和质量处罚条例实施质量奖惩；
3.如发生重大质量事故，及时向建设方提交事故报告、事故分析及处理方案及意见，处理方案经建设方认可后实施；建立质量问题及质量事故台账；
4.质量缺陷及处理情况应记录，永久性缺陷应建设方备案；
5．材料规格、尺寸、数量、质量、标识及相关资质、合格证、检验报告、配合比与检验报告、到货检验记录等齐全。
4) 工艺、质量要求(见表4)
表4 工艺、质量要求
序弓
主要施工项目
工 序
工 艺 要 求

l

现场准备检查
(1)现场工器具的准备应足够充分，现场现场安全措施满足施工要求。
(2) 提前检查准备好安全设施、材料、交通工具等是否到位
(3)现场施工条件与本措施应相符

开工前查看工器具、个人防护用品、材料、安全设施、交通工具等是否达到施工要求。
2
组立电杆
(1)电杆基础的开挖
(2)组立电杆
(l) 基础开挖深度达到电力安装的要求，电杆坑的深度一般要求达到电杆高度的1/6，拉线坑的深度要求一般在1.7米到1.8之间。
(2) 新组立电杆必须要校正

3
安装变压器
(1)吊装
(2)接线

（1）吊装过程中加强监护，防止砸伤；
（2）核对相序，作好标记，防止接错线导致电器烧坏；

4

结束工作

(1)整体清扫，检查安全措施已拆除，工作负责人通知所有施工人员撤离施工现场。
(2)工作负责人通知变电所运行人员检查验收，向运行人员介绍工程施工情况和缺陷处理情况，到达要求后，再恢复送电
(3)清理现场。

接线可靠，螺栓紧固，现场清理后无杂物。
5)验收检查
投入运行前，应进行下列全面检查，确认无误后，方可投入运行：
(1)检查设备是否有损害，如有损害，要及时组织处理完后确保无缺陷投运。
(2)检查现场安全措施全部撤出，人员撤离，无遗留工器具、材料。
(3) 工作负责人组织检查验收，到达要求后，再申请恢复送电。
(4)完善记录。
五、文明施工及环境措施
1 施工开始前必须准备好工器具。施工班组内部要按照每天的作业计划把设备和材料妥善放置到工作现场，合理确定设备材料在现场的存放时间，做到当天用当天清，保持现场清洁。
2 工具摆放要求定位管理。设备、材料在现场一定要摆放整齐成形，严禁乱摊乱放； 机械、工具要求擦拭干净，停放安全位置。现场工具、材料应有专人保管，并做到每天记录检查，严禁随手丢弃。
3 设备、工具、材料、废料合理放置，保证不会给他人带来危险，不会堵塞通道。设备开箱装箱要在指定的地点进行，废料要及时清理走。拆箱木板放置妥当，突出的钉子、螺丝钉要及时拔去或敲弯，防止铁钉伤人。
4 扫放的垃圾要倒在指定的地点或垃圾箱内；
5 禁止在设备区用餐，剩菜剩饭要自觉放人指定的垃圾桶内。
6 废品、废料(如电线头、木板纸箱、废钢材等)要及时清理，送到指定的回收点。
7 自觉保护设备、构件、地面的清洁卫生，防止“二次污染”和设备损伤。凡吊装的设备、构件必须在地面先擦拭干净。
8 溢出或渗漏的液体，要及时清理干净。现场严禁工作时或流动吸烟，注意保持地面清洁。
9 现场施工人员必须穿工作服，佩戴“准入电网证“。
10 各班组间应协调好工作，密切配合，工作班成员相互关心，注意施工安全，服从统一指挥。
