国内外风电机舱-江苏科技信息网上全文服务系统；江苏科技文.docx

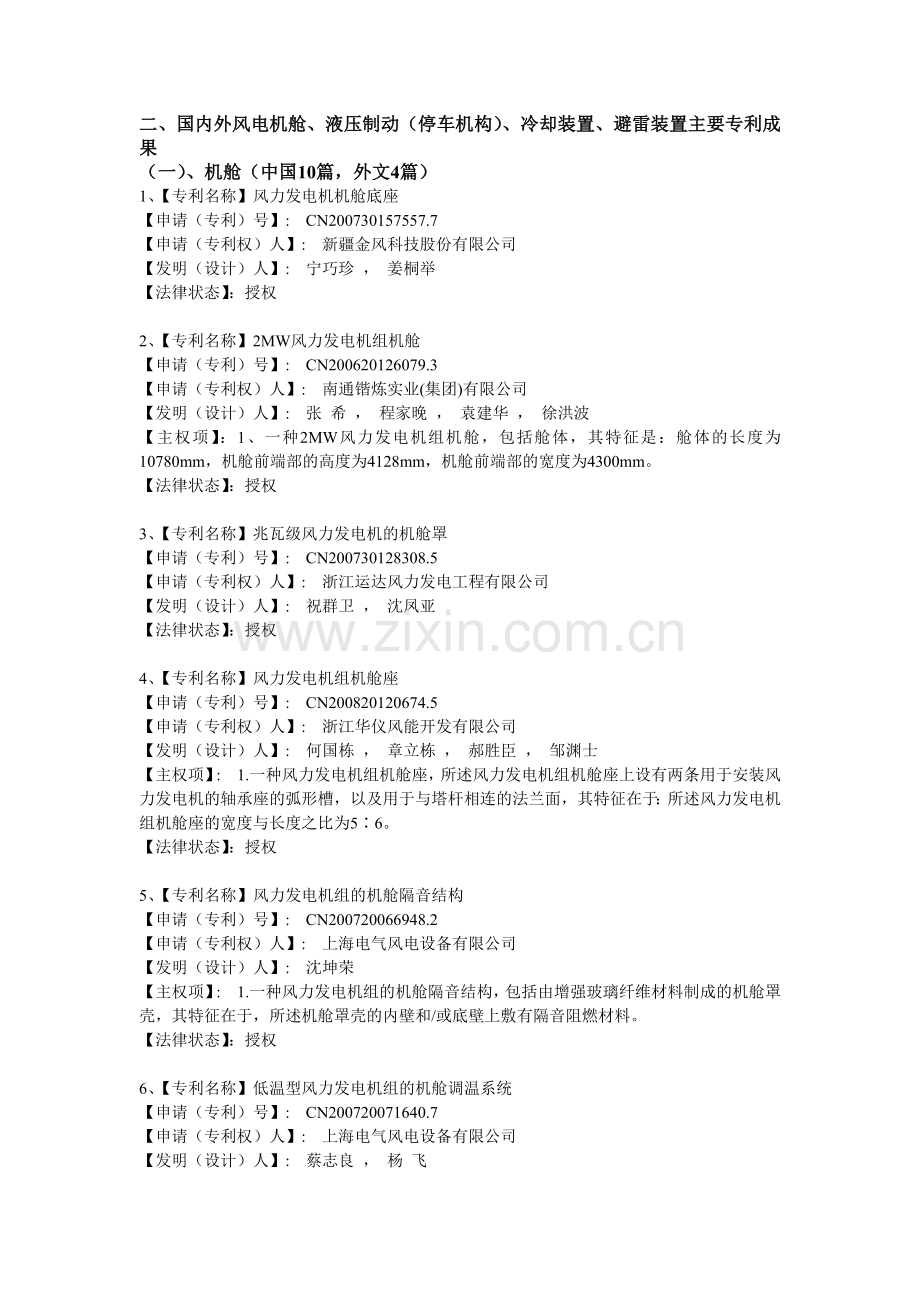

二、国内外风电机舱、液压制动（停车机构）、冷却装置、避雷装置主要专利成果
（一）、机舱（中国10篇，外文4篇）
1、【专利名称】风力发电机机舱底座
【申请（专利）号】: CN200730157557.7
【申请（专利权）人】: 新疆金风科技股份有限公司
【发明（设计）人】: 宁巧珍 ， 姜桐举
【法律状态】：授权

2、【专利名称】2MW风力发电机组机舱
【申请（专利）号】: CN200620126079.3
【申请（专利权）人】: 南通锴炼实业(集团)有限公司
【发明（设计）人】: 张 希 ， 程家晚 ， 袁建华 ， 徐洪波
【主权项】：1、一种2MW风力发电机组机舱，包括舱体，其特征是：舱体的长度为10780mm，机舱前端部的高度为4128mm，机舱前端部的宽度为4300mm。
【法律状态】：授权

3、【专利名称】兆瓦级风力发电机的机舱罩
【申请（专利）号】: CN200730128308.5
【申请（专利权）人】: 浙江运达风力发电工程有限公司
【发明（设计）人】: 祝群卫 ， 沈凤亚
【法律状态】：授权

4、【专利名称】风力发电机组机舱座
【申请（专利）号】: CN200820120674.5
【申请（专利权）人】: 浙江华仪风能开发有限公司
【发明（设计）人】: 何国栋 ， 章立栋 ， 郝胜臣 ， 邹渊士
【主权项】: 1.一种风力发电机组机舱座，所述风力发电机组机舱座上设有两条用于安装风力发电机的轴承座的弧形槽，以及用于与塔杆相连的法兰面，其特征在于：所述风力发电机组机舱座的宽度与长度之比为5∶6。
【法律状态】：授权

5、【专利名称】风力发电机组的机舱隔音结构
【申请（专利）号】: CN200720066948.2
【申请（专利权）人】: 上海电气风电设备有限公司
【发明（设计）人】: 沈坤荣
【主权项】: 1.一种风力发电机组的机舱隔音结构，包括由增强玻璃纤维材料制成的机舱罩壳，其特征在于，所述机舱罩壳的内壁和/或底壁上敷有隔音阻燃材料。
【法律状态】：授权

6、【专利名称】低温型风力发电机组的机舱调温系统
【申请（专利）号】: CN200720071640.7
【申请（专利权）人】: 上海电气风电设备有限公司
【发明（设计）人】: 蔡志良 ， 杨 飞

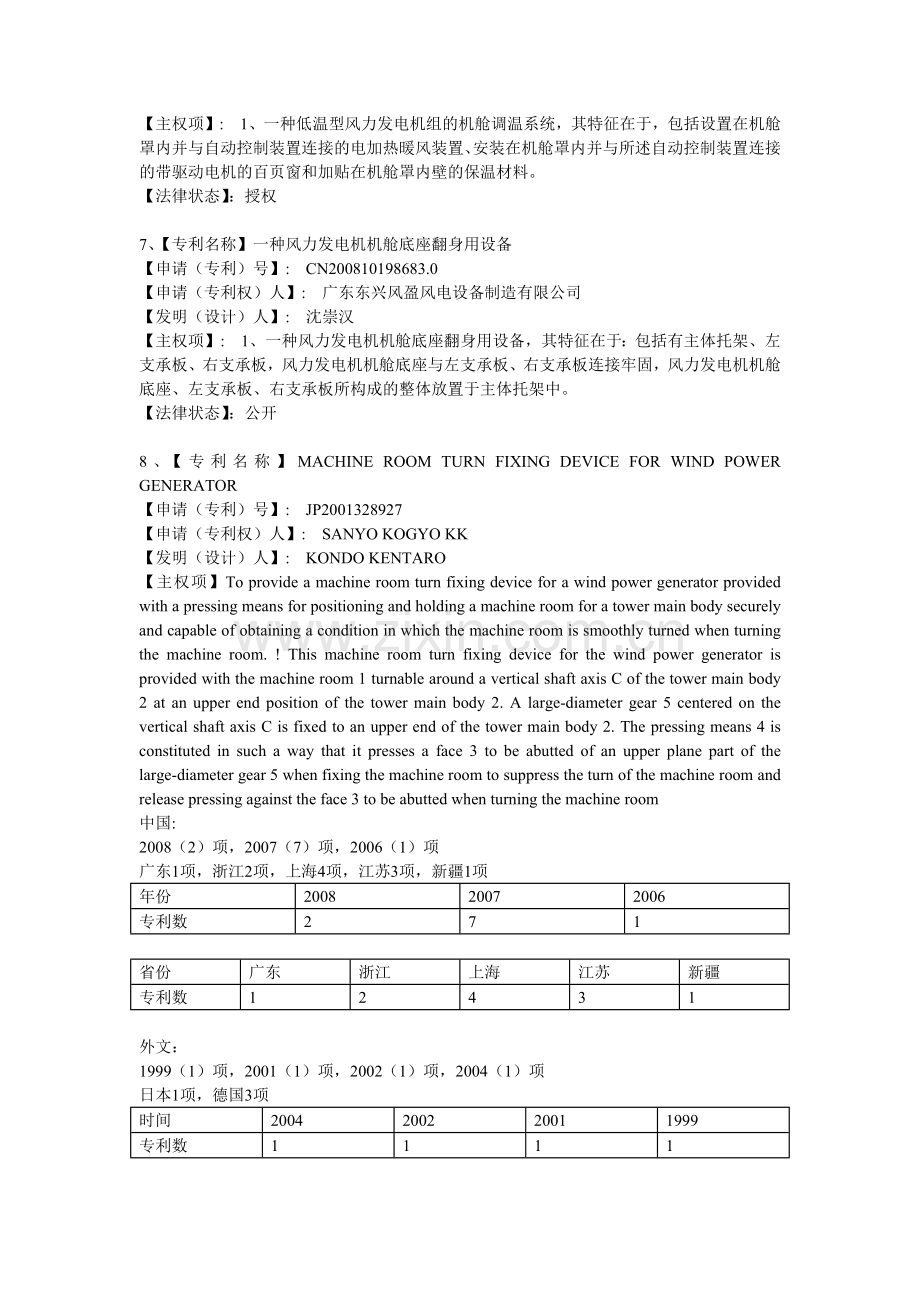

【主权项】: 1、一种低温型风力发电机组的机舱调温系统，其特征在于，包括设置在机舱罩内并与自动控制装置连接的电加热暖风装置、安装在机舱罩内并与所述自动控制装置连接的带驱动电机的百页窗和加贴在机舱罩内壁的保温材料。
【法律状态】：授权

7、【专利名称】一种风力发电机机舱底座翻身用设备
【申请（专利）号】: CN200810198683.0
【申请（专利权）人】: 广东东兴风盈风电设备制造有限公司
【发明（设计）人】: 沈崇汉
【主权项】: 1、一种风力发电机机舱底座翻身用设备，其特征在于：包括有主体托架、左支承板、右支承板，风力发电机机舱底座与左支承板、右支承板连接牢固，风力发电机机舱底座、左支承板、右支承板所构成的整体放置于主体托架中。
【法律状态】：公开

8、【专利名称】MACHINE ROOM TURN FIXING DEVICE FOR WIND POWER GENERATOR
【申请（专利）号】: JP2001328927
【申请（专利权）人】: SANYO KOGYO KK
【发明（设计）人】: KONDO KENTARO
【主权项】To provide a machine room turn fixing device for a wind power generator provided with a pressing means for positioning and holding a machine room for a tower main body securely and capable of obtaining a condition in which the machine room is smoothly turned when turning the machine room. ! This machine room turn fixing device for the wind power generator is provided with the machine room 1 turnable around a vertical shaft axis C of the tower main body 2 at an upper end position of the tower main body 2. A large-diameter gear 5 centered on the vertical shaft axis C is fixed to an upper end of the tower main body 2. The pressing means 4 is constituted in such a way that it presses a face 3 to be abutted of an upper plane part of the large-diameter gear 5 when fixing the machine room to suppress the turn of the machine room and release pressing against the face 3 to be abutted when turning the machine room
中国:
2008（2）项，2007（7）项，2006（1）项
广东1项，浙江2项，上海4项，江苏3项，新疆1项
年份
2008
2007
2006
专利数
2
7
1

省份
广东
浙江
上海
江苏
新疆
专利数
1
2
4
3
1

外文：
1999（1）项，2001（1）项，2002（1）项，2004（1）项
日本1项，德国3项
时间
2004
2002
2001
1999
专利数
1
1
1
1

地区
日本
德国
专利数
1
3

（二）、液压制动（中国13篇，外文57篇）
1、【专利名称】带有自动退位装置的对开型液压制动钳盘式制动器
【申请（专利）号】: CN200720090638.4
【申请（专利权）人】: 乔永辉
【发明（设计）人】: 乔永辉
【主权项】: 1、一种带有自动退位装置的对开型液压制动钳盘式制动器，它是由支座(1)、机体(2)、油缸(5)、活塞(10)、摩擦片组件组成，摩擦片组件是由摩擦片(15)和底板(14)组成，两个结构相同的机体(2)通过螺杆(3)安装在支座(1)上，机体(2)内装有油缸(5)，油缸(5)内装有活塞(10)，底板(15)紧贴在活塞(15)外端面上，其特征在于：活塞(10)内装有活塞自动退位装置，活塞自动退位装置是由退位轴(6)、套筒(13)、退位弹簧(12)、退位垫片(11)和退位压板(9)组成，套筒(13)内装有退位弹簧(12)，套筒(13)与退位轴(6)连接，退位垫片(11)和退位压板(9)套装在退位轴(6)上，退位轴(6)固定在机体(2)上。
【法律状态】：授权

2、【专利名称】风力发电机组制动钳
【申请（专利）号】: CN200720098378.5
【申请（专利权）人】: 天津通天科技有限公司
【发明（设计）人】: 田永生
【主权项】: 1、风力发电机组制动钳，由制动块和活塞体所组成，其特征在于：制动钳的钳体由两半钳体对接构成，其中一侧对接部设有刹车盘嵌入口，与刹车盘嵌入口相对应的另一侧对接部设有制动块嵌入口，两半钳体分别设有对称的液压缸和卧置于液压缸的活塞体，两液压缸分别设在各半钳体的油路相通，其中一半钳体设有进油口，制动块嵌入口两端的两半钳体对称设有销孔，相对的销孔设置一销轴，滑动接合于两销轴的两制动块分别位于制动盘嵌入口两侧并与各活塞体表面相接合，两制动块上侧边的中间部位对称设有卧槽及支撑于两卧槽的、两端部是锥形段的中间撑轴，中间撑轴及两销轴支撑有位于两制动块之间的桥式压簧。
【法律状态】：授权

3、【专利名称】风力发电液压耦合控制系统
【申请（专利）号】: CN200520089569.6
【申请（专利权）人】: 辽宁工程技术大学
【发明（设计）人】: 张国军 ， 张海华
【主权项】: 1、一种风力发电液压耦合控制系统，由数个风力机(5)、齿轮箱(6)和发电机(17)等部件组成，其特征在于在齿轮箱(6)出轴端和发电机(17)之间装有液压泵系统(1)，液压泵系统(1)的单向锥阀DJV1～DJVn的出口B与限压系统(2)的单向锥阀JV6、JV7的入口A连通；限压系统(2)的单向锥阀JV3的出口B和溢流阀JV14的A入口与压力补偿稳压系统(3)的一号蓄能器(11)的A口连通；压力补偿稳压器(3)的一、二号蓄能器(11)、(12)的A口分别与恒流恒速系统(4)的单向锥阀JV8、JV9的A口连通；恒流恒速系统(4)的调速阀BS1、BS2的B出口与制动系统(4-1)的单向阀JV5的A口连通。
【法律状态】：专利权的终止(未缴年费专利权终止)

4、【专利名称】液压浮动盘式制动器
【申请（专利）号】: CN200720090637.X
【申请（专利权）人】: 乔永辉
【发明（设计）人】: 乔永辉
【主权项】: 1、一种液压浮动盘式制动器，它包括了浮动座(1)、副浮动臂(16)、主制动浮动臂(4)、活塞(9)、碟簧(11)、后盖(12)、间隙补偿装置组成，其特征在于：副浮动臂(15)和主制动浮动臂(4)通过螺栓连接为一体，装在浮动座(1)上，主制动浮动臂(4)上有油缸(13)，油缸(13)内有活塞(9)，活塞(9)上装有碟簧(11)，后盖(12)与主制动浮动臂(4)通过外螺纹和内螺纹连接在一起组成一套缸体。
【法律状态】：授权

5、【专利名称】风力发电厂的液压制动系统
【申请（专利）号】: CN03806487.1
【申请（专利权）人】: 通用电气公司
【发明（设计）人】: U·厄普赫斯
【主权项】: 1.一种用于制动风力发电厂中的运动部件的液压制动系统，包括：-至少一个用于促动和释放制动件(12)的活塞/缸体单元(14)，-所述活塞(24)可被偏压到制动位置以促动所述制动件(12)，而所述缸体(17)包括适于容纳供应到其中的高压工作流体的一定容积(16)，以便使所述活塞(24)从所述制动位置运动到释放位置以释放所述制动件(12)，-与所述至少一个活塞/缸体单元(14)的容积(16)相连以便从贮槽(22)中提供工作流体的供给管线(18)，-设于所述供给管线(18)中的泵(20)，-用于从所述至少一个活塞/缸体单元(14)的容积(16)中排放出工作流体的排放管线(30)，-设置在所述排放管线(30)中的第一全开/全闭阀(34)和用于确定流动阻力的元件(36)，-设有第二全开/全闭阀(38)的旁通管线(32)，其设置成可与所述排放管线(30)形成平行的流动，和-附加全开/全闭阀(46)，其用于在所述泵(20)和所述至少一个活塞/缸体单元(14)的容积(16)之间选择性地断开或保持流体连接，-用于所述全开/全闭阀(34，38，46)的驱动单元(48)，-其中，在制动过程的开始时，所述驱动单元(48)关闭所述附加全开/全闭阀(46)，并且在设于所述排放管线(30)和旁通管线(32)中的在所述制动件的释放状态下处于关闭状态的所述两个全开/全闭阀(34，38)之间，所述驱动单元(48)打开所述第一全开/全闭阀(34)，在从所述第一全开/全闭阀(34)打开后过去了预设的第一时间段(Tdelay1)之后，打开所述第二全开/全闭阀(38)。
【法律状态】：授权

6、【专利名称】风力发电机偏航制动器
【申请（专利）号】: CN200720081520.5
【申请（专利权）人】: 东方电气集团东方汽轮机有限公司
【发明（设计）人】: 袁秀坤 ， 李德平
【主权项】: 1.一种风力发电机偏航制动器，包括左、右基体，两基体由连接件连接为整体，所述基体的下部被设计成液压缸；两基体下部的相向面是摩擦片的装配面，分别布置有摩擦片，其特征在于：所述摩擦片的装配面是通平面，摩擦片的背面与该通平面配合，对应液压缸活塞的端面；在基体下部的前后端面上分别设有挡板，挡住摩擦片的前后端面。
【法律状态】：授权

7、【专利名称】一种风力发电机楔形块插入式偏航制动装置
【申请（专利）号】: CN200610012288.X
【申请（专利权）人】: 清华大学
【发明（设计）人】: 索沂生 ， 张志军 ， 叶柏生
【主权项】: 权利要求书1.一种风力发电机楔形块插入式偏航制动装置，含有外偏航齿轮的回转支承机构、机舱底座和塔架，其特征在于：在机舱底座上安装若干个与外偏航齿轮相配合的楔形块(6)和用于驱动该楔形块的驱动装置(5)。
【法律状态】：发明专利申请公布后的视为撤回

8、【专利名称】WIND POWER HYDRAULIC ENGINE ELECTRIC AUTOMOBILE
【申请（专利）号】: JP2000046601
【申请（专利权）人】: TOMOYASU YOKO ， TOMOYASU YUTAKA
【发明（设计）人】: TOMOYASU YOSHIOKI
【主权项】To use wind power for increasing rotational inertia force of a cam disc to increase output and driving force of an electric automobile for prolonging a traveling distance and to secure excellent convenience and accomplish reduction in manufacturing cost and excellent energy saving. ! Rotational inertia force of a cam disc fixed to a rotary shaft of a motor driven by a battery is increased by using a wind pressure working as a load naturally when a windmill is arranged inside an engine, and it is turned into power for vertical motion of an upper piston and passed through a fluid layer to be amplified by applying Pascal's principle, so that more intensive driving force is produced when a great lowering pressure is applied to a lower piston. In addition to achievement of complete non-pollution, driving force above that by conventional gasoline and a diesel engine can be achieved while using wind force, inertia force, and Pascal's principle, and excellent energy saving and reduction in costs can be accomplished.

9【专利名称】WIND AND HYDRAULIC POWER GENERATOR
【申请（专利）号】: JP2007033921
【申请（专利权）人】: FJC:KK ， SUZUKI MASAHIKO
【发明（设计）人】: SUZUKI MASAHIKO
【主权项】To provide a wind and hydraulic power generator capable of operating at a high speed by creating Coanda effect by a shape of a nacelle to increase speed of fluid and apply the same on a propeller. ! This wind and hydraulic power generator 1 is provided with the propeller 5 in a rear part of the nacelle 3 rotatably provided on a column 2. High speed fluid flow faster than flow speed caused by Coanda effect is generated on a circumference surface of the nacelle, and is made pass through to a front surface of the propeller 5.

10【专利名称】HYDRAULIC CIRCUIT FOR WIND POWER GENERATION
【申请（专利）号】: JP2006158695
【申请（专利权）人】: BOSCH REXROTH CORP
【发明（设计）人】: YAMADA RYOJI
【主权项】To provide a hydraulic circuit for wind power generation improved in power generating efficiency by preventing the driving of a hydraulic motor from being hindered by a fluid pressure from a charging pump in the hydraulic circuit for wind power generation. ! This hydraulic circuit for wind power generation is formed by connecting a hydraulic pump driven by wind power to a hydraulic motor installed under the hydraulic pump through a pipeline. The charging pump is connected to the pipeline on the suction side of the hydraulic pump. The fluid pressure on the suction side of the hydraulic pump is detected by a sensor. According to the signals from the sensor, the fluid pressure from the charging pump is controlled

11【专利名称】IMPELLER FOR WIND-HYDRAULIC POWER GENERATION
【申请（专利）号】: JP2005135386
【申请（专利权）人】: GOTO YOSHIHIRO
【发明（设计）人】: GOTO YOSHIHIRO
【主权项】To provide an impeller for wind-hydraulic power generation equipped with specifically devised vanes in order to convert the wind-hydraulic force into a rotational force efficiently for a portion to compensate the lessened size of the impeller, as the impeller of a wind-hydraulic force power plant must be lessened to be installed on the roof of a building or each dwelling house. ! The impeller is arranged to make interaction with the direction of the wind and water asymmetrical to the wind and water such as an impeller furnished at the vane part with a valve to open with the wind-hydraulic force when moving oppositely to the wind/water direction and closed by the wind-hydraulic force when moving in the direction for the wind/water direction or an impeller to work complying with the wind-hydraulic force when moving against the direction of the wind and water flowing and changing its facing with the wind-hydraulic force to the direction encountering the resistance of the wind and water when moving complying with the direction in which the wind and water flow.

12【专利名称】HYDRAULIC AZIMUTH DRIVE FOR A WIND POWER PLANT, FEATURING PLAY COMPENSATION
【申请（专利）号】: WO2004EP12642
【申请（专利权）人】: HYDAC SYSTEM GMBH (DE) ， HAHMANN WOLFGANG (DE)
【发明（设计）人】: HAHMANN WOLFGANG (DE)
【主权项】The invention relates to a device for driving movable mechanical components (10; 12a, b), at least two (10; 12a, b) of which are effectively interconnected in such a way that one component (10) can be driven by means of the other component (12a, b), play being provided between said two components (10; 12a, b). Said play between the components (10; 12a, b) can be eliminated by moving or bracing at least said two components (10; 12a, b) towards or against each other with the aid of a hydraulic mechanism (14).

13、【专利名称】WIND AND HYDRAULIC POWER UTILIZATION GENERATOR
【申请（专利）号】: JP2003394591
【申请（专利权）人】: MEIKI SANGYO KK TAKANO KOGYO KK WAKAMATSU IWAO
【发明（设计）人】: KANEMATSU SHIGEKAZU ， TAKANO KUNIO ， WAKAMATSU IWAO
【主权项】To provide a wind power or hydraulic power generator which can assure a power generation by rotating good even when a drive torque is weak. ! In a wind or hydraulic power utilization generator, the generator of an axial air gap structure includes a disk-like rotor disk fixed to a drive shaft 1 driven by a wind, a water stream, etc., and a disk-like stator disk fixed to a housing and opposed to the wheel plate surface of the rotor disk via an axial predetermined interval. As an armature coil 32, an air core coil is adopted. The magnetic reluctance of a magnetic circuit, especially the magnetic reluctance of its circumferential magnetic path part is reduced with a yoke disk 31. Particularly suitably, the armature coil 32 is provided at the rotor disk 2. Thus, a cogging torque is prevented, and the generator having excellent rotation starting performance with a breeze can be realized.

14、【专利名称】Wind-driven power generating apparatus having an hydraulic turbine
【申请（专利）号】: GB20020005734
【申请（专利权）人】: RICHARDS PETER (GB)
【发明（设计）人】: RICHARDS PETER (GB)
【主权项】A wind-driven rotor drives a pump 3, which pumps liquid from a low pressure storage tank 9, into a gas-pressurised storage tank 5, (or tanks) which may be part of, or form, a tower supporting the wind-driven rotor. A valve 16, controls flow of liquid from the tank 5, to an hydraulic turbine, which drives an electric generator 11. The valve 16 may be controlled by a pressure monitoring device 17, and a demand measuring device 18, and a computer and communications equipment 20, may be provided. The wind-driven rotor may be a vertical axis device (figure 3) and the tank 5, may be separate from the tower supporting the wind-driven rotor (figure 2).
中国
2007-2008（3）项，2004-2006（8）项，2003（1）项，1989（1）项
广东2项，辽宁2项，北京3项，上海2项，江苏1项，浙江1项，香港1项
年份
2007-2008
2004-2006
2003
1989
专利数
3
8
1
1

省份
广东
辽宁
北京
上海
江苏
浙江
香港
专利数
2
2
3
2
1
1
1

外文
2007-2009（3）项，2004-2006（15）项，1999-2003（21）项，1979-1998（18）项
日本24项，欧洲16项，世界专利组织8项，美国9项
年份
2007-2009
2004-2006
1999-2003
1979-1998
专利数
3
15
21
18

地区
日本
欧洲
世界专利组织
美国
专利数
24
16
8
9

（三）、冷却装置（中国14篇，外文42篇）
1、【专利名称】风力发电回转轴承双轨道中频感应淬火工艺
【申请（专利）号】: CN200810039410.1
【申请（专利权）人】: 上海热处理厂有限公司
【发明（设计）人】: 胡月娣 ， 沈介国
【主权项】: 1.一种风力发电回转轴承双轨道中频感应淬火工艺，采用仿形感应器对准轴承轨道连续进行中频均匀加热，并喷冷却液淬火，其特征在于：感应器静止不动，工件旋转淬火，当对上轨道轴承淬火时，对下轨道轴承进行冷却保护；对下轨道轴承进行淬火时，对上轨道轴承进行冷却保护。
【法律状态】：公开

2、【专利名称】风力发电机变频器的冷却系统及工作方式
【申请（专利）号】: CN200710042666.3
【申请（专利权）人】: 上海电气风电设备有限公司
【发明（设计）人】: 李惠昌 ， 李 滨
【主权项】: 1、一种风力发电机变频器的冷却系统，包括依次通过软管连接的变频器、冷却器、温控阀和冷却循环泵形成的冷却主回路，还包括连接在所述变频器和所述温控阀之间的测温元件和加热器构成的旁路，还包括分别与所述变频器和所述冷却循环泵之间的软管相连的压力表、压力传感器、安全阀、补水接口、集水箱、膨胀箱和测温元件，其特征在于，所述的压力表、压力传感器、安全阀、补水接口、集水箱和测温元件集成在辅助阀块中，所述测温元件、加热器和温控阀集成在主控阀块中，用软管将所述变频器、主控阀块、冷却循环泵和辅助阀块依次连接构成旁路，所述冷却器连接在所述变频器和所述温控阀之间形成主回路。
【法律状态】：公开

3、【专利名称】集中冷却式风力发电机系统
【申请（专利）号】: CN200610097464.4
【申请（专利权）人】: 南京航空航天大学
【发明（设计）人】: 蒋彦龙 ， 元伟伟 ， 李华林
【主权项】: 1.一种集中冷却式风力发电机系统，其特征在于包括设置在风力发电场中的冷却机组(1)、循环泵(2)、风力发电机(3)、冷却介质输送管(4)和冷却介质回收管(5)；其中冷却机组(1)的输出与循环泵(2)的输入相连，循环泵(2)的输出通过冷却介质输送管(4)分别连于各个风力发电机(3)的发电机换热器(15)的输入、变频器换热器(13)的输入和齿轮箱换热器(10)的输入，各个风力发电机(3)的发电机换热器(15)的输出、变频器换热器(13)的输出和齿轮箱换热器(10)的输出各自连于冷却介质回收管(5)的输入，冷却介质回收管(5)的输出连于冷却机组(1)的输入。
【法律状态】：实质审查的生效

4、【专利名称】采用太阳能喷射式冷却的风力发电机
【申请（专利）号】: CN200810195077.3
【申请（专利权）人】: 南京航空航天大学
【发明（设计）人】: 蒋彦龙 ， 张 秋 ， 王 政 ， 韩毅强 ， 何舟东 ， 高 伟 ， 佘阳梓 ， 朱春玲
【主权项】: 1. 一种采用太阳能喷射式冷却的风力发电机，包括台架(1)、置于台架上的齿轮箱(4)和通过高速轴(6)与齿轮箱(4)相连的发电机(9)，风轮(2)通过低速轴(3)与上述齿轮箱(4)相连，还包括齿轮箱换热器(5)、发电机换热器(10)、控制变频器(7)、控制变频器换热器(8)、载冷剂输送管(13)、蓄热剂输送管(16)、冷却介质输送管(32)；其特征是：还包括置于机舱盖外表面的太阳能集热器(17)；以及用于冷却循环流经齿轮箱换热器(5)、控制变频器换热器(8)和发电机换热器(10)的载冷剂(11)的喷射式制冷机(19)，喷射式制冷机(19)组成如下：蓄热器(22)出口与喷射器(26)的高压制冷剂入口相连，蒸发器(27)出口与喷射器(26)的低压制冷剂入口相连，喷射器(26)的制冷剂出口与冷凝器(29)入口相连，冷凝器(29)出口分成两路，一路经节流阀(28)与蒸发器(27)的入口相连，另一路与蓄热器(22)的入口相连；上述太阳能集热器(17)通过蓄热剂输送管(16)与喷射式制冷机(19)的蓄热器(22)相连；上述喷射式制冷机(19)的蒸发器(27)与载冷剂输送管(13)相连；上述喷射式制冷机(19)的冷凝器(29)与冷却介质输送管(32)相连。
【法律状态】：公开

5、【专利名称】风力发电机主冷却系统及工作方法
【申请（专利）号】: CN200710042667.8
【申请（专利权）人】: 上海电气风电设备有限公司
【发明（设计）人】: 李惠昌 ， 李 滨
【主权项】: 1、一种风力发电机主冷却系统，包括液压站热交换器、发电机热交换器、齿轮箱热交换器、齿轮箱温控阀、发电机温控阀、主冷却器和冷却泵，发电机热交换器、齿轮箱热交换器出水口分别与发电机温控阀和齿轮箱温控阀相应接口连接，液压站热交换器出水口与主冷却器连接，主冷却器进水口与热水管连接，主冷却器出水口与冷却泵进口连接，冷却泵出水口与液压站热交换器、发电机热交换器、齿轮箱热交换器进水口分别连接，其特征在于，所述主冷却器的散热板尺寸长度比原来散热板的长度大1％-2％，厚度比原来散热板的厚度大2％-3％，宽度不变。
【法律状态】：公开

6、【专利名称】内冷式自循环蒸发冷却风力发电机定
