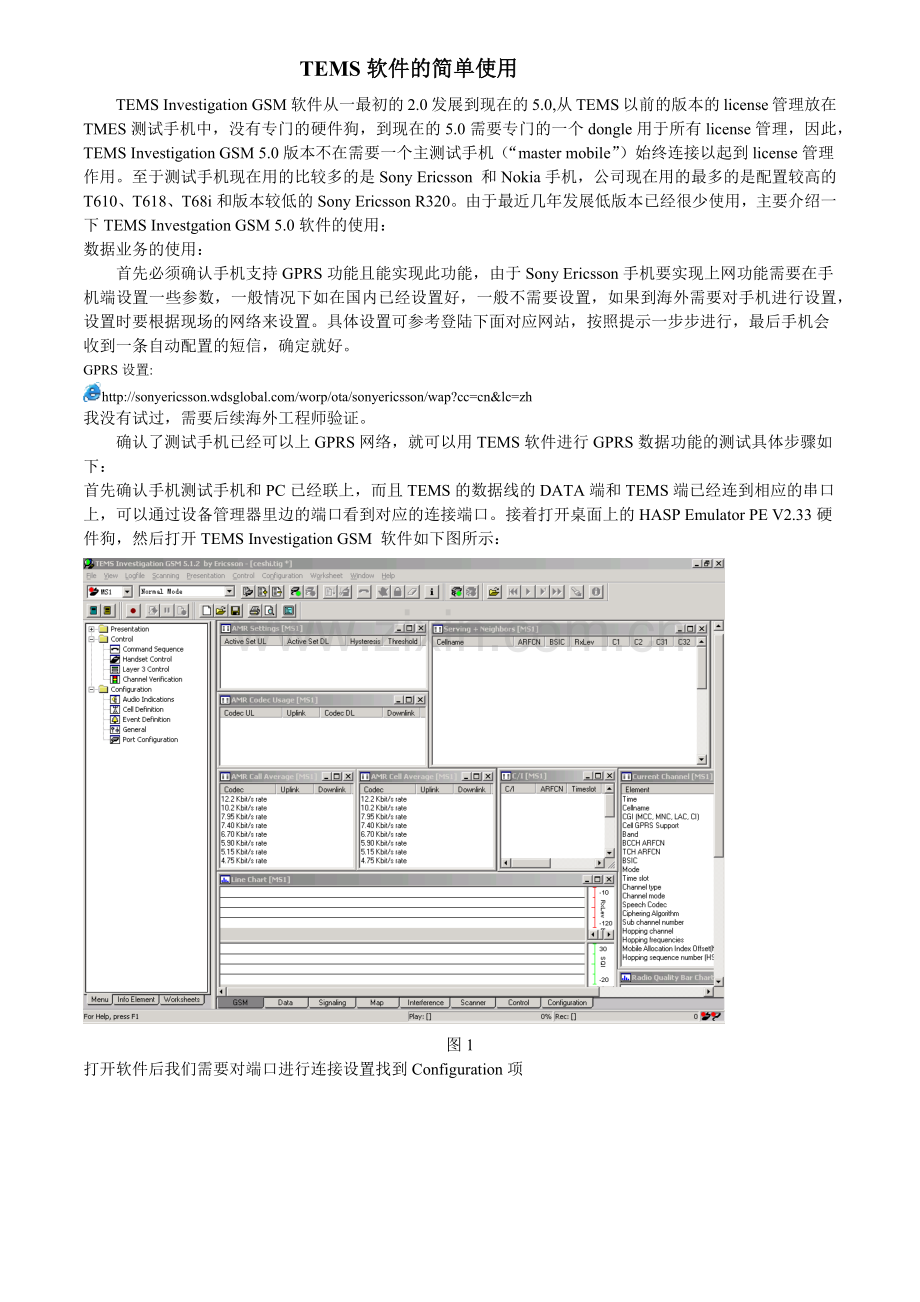

TEMS软件的简单使用
TEMS Investigation GSM软件从一最初的2.0发展到现在的5.0,从TEMS以前的版本的license管理放在TMES测试手机中，没有专门的硬件狗，到现在的5.0需要专门的一个dongle用于所有license管理，因此，TEMS Investigation GSM 5.0版本不在需要一个主测试手机（“master mobile”）始终连接以起到license管理作用。至于测试手机现在用的比较多的是Sony Ericsson 和Nokia手机，公司现在用的最多的是配置较高的T610、T618、T68i和版本较低的Sony Ericsson R320。由于最近几年发展低版本已经很少使用，主要介绍一下TEMS Investgation GSM 5.0软件的使用：
数据业务的使用：
首先必须确认手机支持GPRS功能且能实现此功能，由于Sony Ericsson手机要实现上网功能需要在手机端设置一些参数，一般情况下如在国内已经设置好，一般不需要设置，如果到海外需要对手机进行设置，设置时要根据现场的网络来设置。具体设置可参考登陆下面对应网站，按照提示一步步进行，最后手机会收到一条自动配置的短信，确定就好。
GPRS设置:

我没有试过，需要后续海外工程师验证。
确认了测试手机已经可以上GPRS网络，就可以用TEMS软件进行GPRS数据功能的测试具体步骤如下：
首先确认手机测试手机和PC已经联上，而且TEMS的数据线的DATA端和TEMS端已经连到相应的串口上，可以通过设备管理器里边的端口看到对应的连接端口。接着打开桌面上的HASP Emulator PE V2.33硬件狗，然后打开TEMS Investigation GSM 软件如下图所示：

图1
打开软件后我们需要对端口进行连接设置找到Configuration项

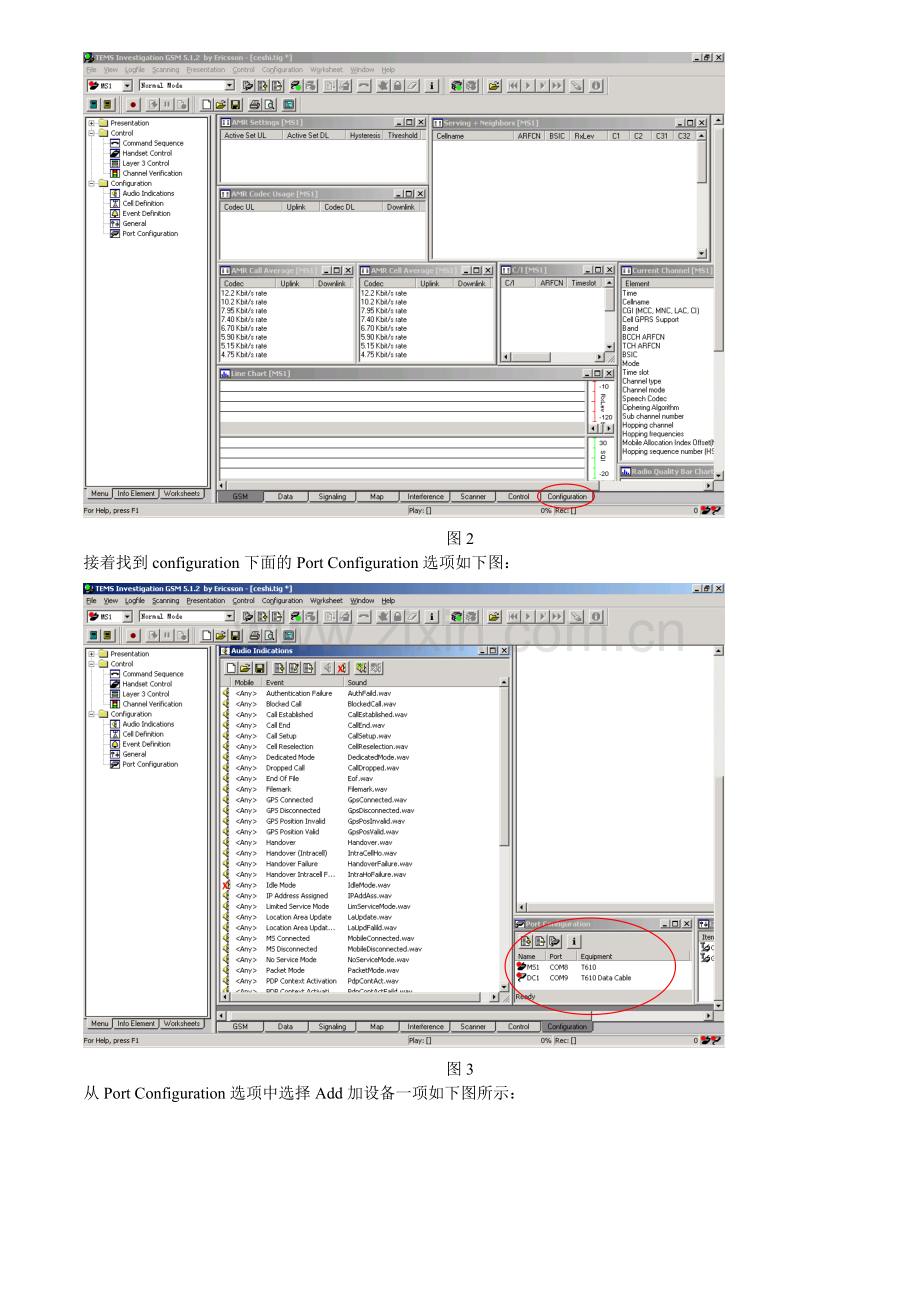

图2
接着找到configuration下面的Port Configuration选项如下图：

图3
从Port Configuration选项中选择Add加设备一项如下图所示：

图4
随后选择加上T610的数据业务连线端口，加完后的图如下所示：

图5
端口加完后工具栏上的连接按钮从灰色变成绿色，说明软件已经识别端口，现在可以点击连接按钮，直到右下角的连接状态从红色变成绿色说明连接成功。然后再进行上网序列的设置。从Control里选择command sequence然后再点添加序列会出现add command对话框找到如下图所示的Dial Up然后设置，设置项时可参考下图：

图6
其中Domain不用设置，Password项设置为172，别的按照图中的设置即可。
接着需要让手机执行一个任务，比如FTP的下载任务及选中Session下面的get命令然后设置在进行设置这些参数时我们必须知道，要上传或下载的Sever服务器的地址以陆服务器的用户名和密码，如果要下载必须在服务器上事先准备一个可供下载的文件。如下图：

图7
其中的port pasv、FTP Account 、Phonebook Entry 项为系统默认就可以，别的一些项需要自己设置如果是下载就需要把要下载的文件名写到Source File处，下载到本地机子的具体目录也必须选择清楚。其中服务器的地址一定要写正确。也可以对文件进行上传，上传的过程和下载基本上差不多，就是源文件和目标文件的选取不一样别的基本都相同。具体如下图：

图8
要想实现循环上传或下载可以通过设置下列序列完成，如下图所示：

图9
具体序列的建立过程是首先让手机进行上网拨号，然后需要建立一个循环序列LOOP Start以实现循环的次数，接着设置一个上传或下载的命令，其次设置一个下载或上传的序列如果要求上传或下载的次数比较多，还可以为每个序列设置等待时间，这个时间根据实际测试情况来定。设置都完成后就可以让手机进行GPRS的上网测试了，先点击TEMS软件的录制按钮然后点击Command Sequence的工具栏的执行命名开始测试。测试中间可以通过点击Data项观察数据的测试情况。如下图：

图10
可以看到上传或下载的速度图中标注为测试的速度。
以上就是TEMS软件GPRS数据业务测试的使用方法。
