质量控制点设置表(电气专业).doc

Q/CSG411002-2011

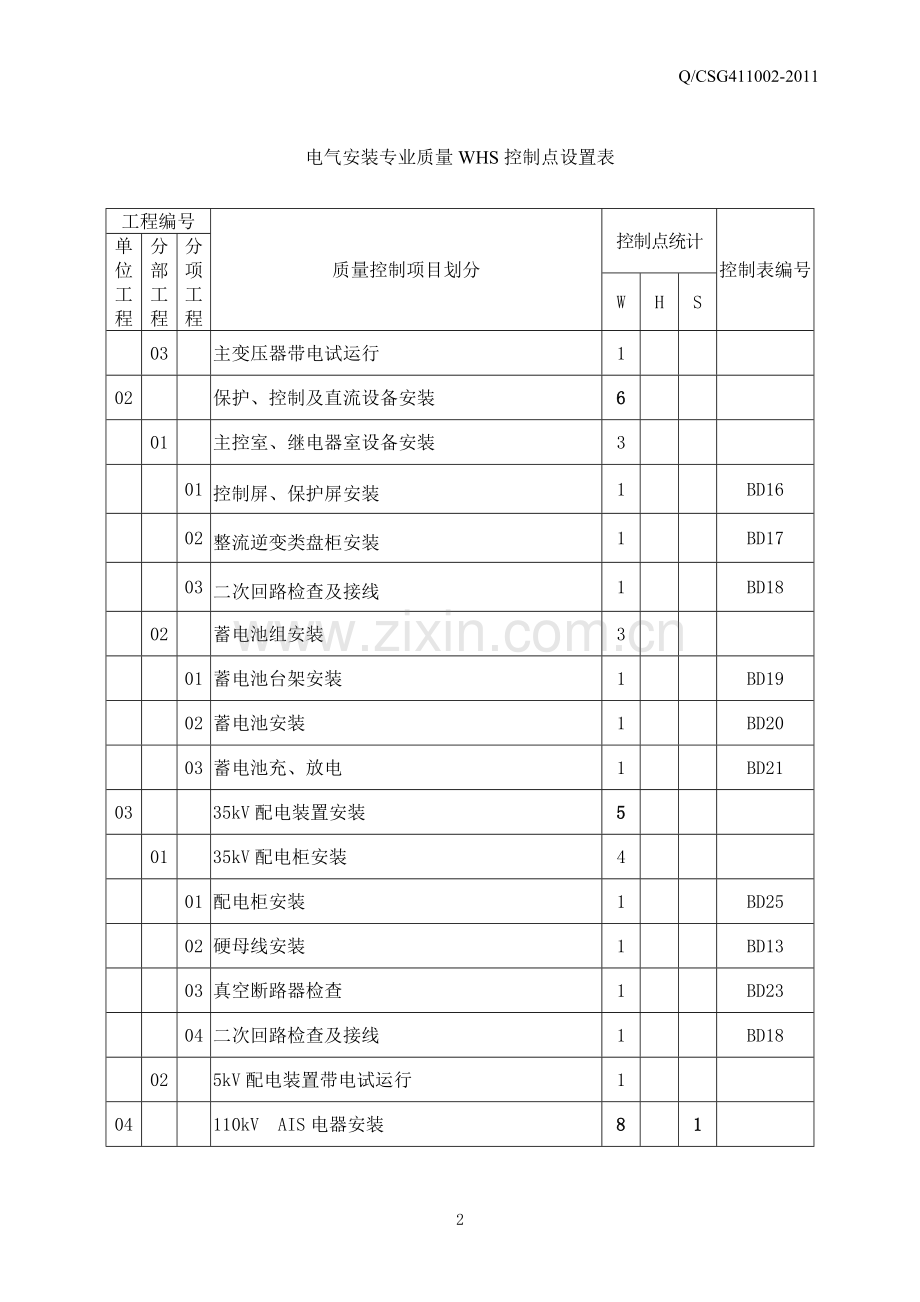

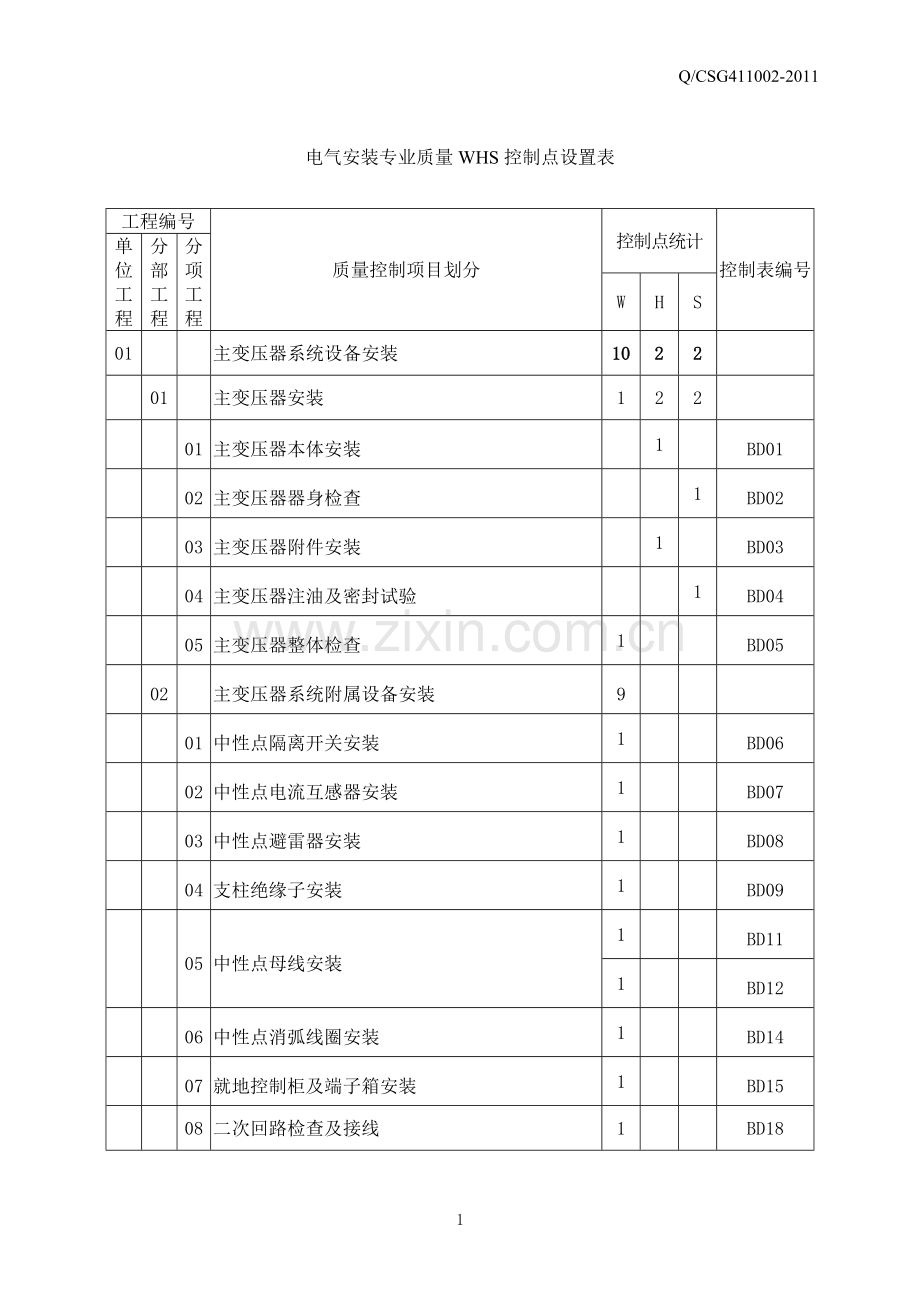

电气安装专业质量WHS控制点设置表
工程编号
质量控制项目划分
控制点统计
控制表编号
单位工程
分部工程
分项工程
W
H
S
01

主变压器系统设备安装
10
2
2

01

主变压器安装
1
2
2

01
主变压器本体安装

1

BD01

02
主变压器器身检查

1
BD02

03
主变压器附件安装

1

BD03

04
主变压器注油及密封试验

1
BD04

05
主变压器整体检查
1

BD05

02

主变压器系统附属设备安装
9

01
中性点隔离开关安装
1

BD06

02
中性点电流互感器安装
1

BD07

03
中性点避雷器安装
1

BD08

04
支柱绝缘子安装
1

BD09

05
中性点母线安装
1

BD11
1

BD12

06
中性点消弧线圈安装
1

BD14

07
就地控制柜及端子箱安装
1

BD15

08
二次回路检查及接线
1

BD18

03

主变压器带电试运行
1

02

保护、控制及直流设备安装
6

01

主控室、继电器室设备安装
3

01
控制屏、保护屏安装
1

BD16

02
整流逆变类盘柜安装
1

BD17

03
二次回路检查及接线
1

BD18

02

蓄电池组安装
3

01
蓄电池台架安装
1

BD19

02
蓄电池安装
1

BD20

03
蓄电池充、放电
1

BD21
03

35kV配电装置安装
5

01

35kV配电柜安装
4

01
配电柜安装
1

BD25

02
硬母线安装
1

BD13

03
真空断路器检查
1

BD23

04
二次回路检查及接线
1

BD18

02

5kV配电装置带电试运行
1

04

110kV AIS电器安装
8

1

01

110kV AIS电器检查安装
3

1

01
基础检查及设备支架安装
1

BD27

02
断路器检查安装

1
BD28

03
电压互感器、避雷器安装
1

BD07
1

BD08

04
隔离开关检查安装
1

BD06

02

软母线安装联接
2

01
引下线及设备连线安装
1

BD12

02
悬式绝缘子串安装
1

BD10

03

控制柜及端子箱安装
2

01
控制柜及端子箱安装
1

BD15

02
二次回路检查及接线
1

BD18

04

110kV AIS电器带电试运行
1

05

站用配电装置安装
5

01

站用变压器安装
1

01
干式站用变压器安装
1

BD29

02

站用低压配电装置安装
3

01
低压配电盘安装
1

BD16

02
硬母线安装
1

BD13

03
二次回路检查及接线
1

BD18

03

站用低压配电装置带电试运行
1

06

无功补偿装置安装
10

01

干式电抗器安装
3

01
干式电抗器安装
1

BD26

02
硬母线安装
1

BD13

03
引下线及设备连线安装
1

BD12

02

电容器组安装
5

01
电容器组安装
1

BD32

02
放电线圈安装
1

BD33

03
接地隔离开关安装
1

BD06

04
硬母线安装
1

BD13

05
引下线及设备连线安装
1

BD12

03

网栏安装
1

01
网栏安装检查
1

BD31

04

电容器组带电试运行
1

07

全站电缆施工
8

01

电缆管配制及敷设
1

01
电缆管配制及敷设
1

BD34

02

电缆支架安装
1

01
电缆支架安装
1

BD35

03

电缆敷设
2

01
电缆敷设
1

BD36

02
光缆敷设
1

BD36

04

电力电缆终端及中间接头制作
2

01
电力电缆终端制作安装
1

BD38

02
电力电缆中间接头制作安装
1

BD39

05

控制电缆终端制作安装
1

01
控制电缆终端制作安装
1

BD40

06

电缆防火与阻燃
1

01
电缆防火与阻燃
1

BD41
08

全站防雷及接地装置安装
1
2

01

避雷针及引下线安装

1

01
避雷针及引下线安装

1

BD42

02

接地装置安装
1
1

01
屋外接地装置安装

1

BD43

02
屋内接地装置安装
1

BD44

5

电气试验、调试专业质量WHS控制点设置表
序号
质量控制项目划分
控制点统计
控制标准编号
W
H
S
1
电力变压器试验

1
SY01
2
电抗器及消弧线圈试验
1

SY02
3
互感器试验
1

SY03
4
真空断路器试验
1

SY04
5
六氟化硫断路器试验
1

SY05
6
六氟化硫封闭式组合电器试验

1
SY06
7
隔离开关、负荷开关及高压熔断器试验
1

SY07
8
套管试验
1

SY08
9
悬式绝缘子和支柱绝缘子试验
1

SY09
10
线路及电力电缆试验
1

SY10
11
电容器试验
1

SY11
12
避雷器试验
1

SY12
13
接地装置试验
1

SY13
14
绝缘油和SF6气体试验
1

SY14
15
继电保护及二次回路调试

1
TD01
