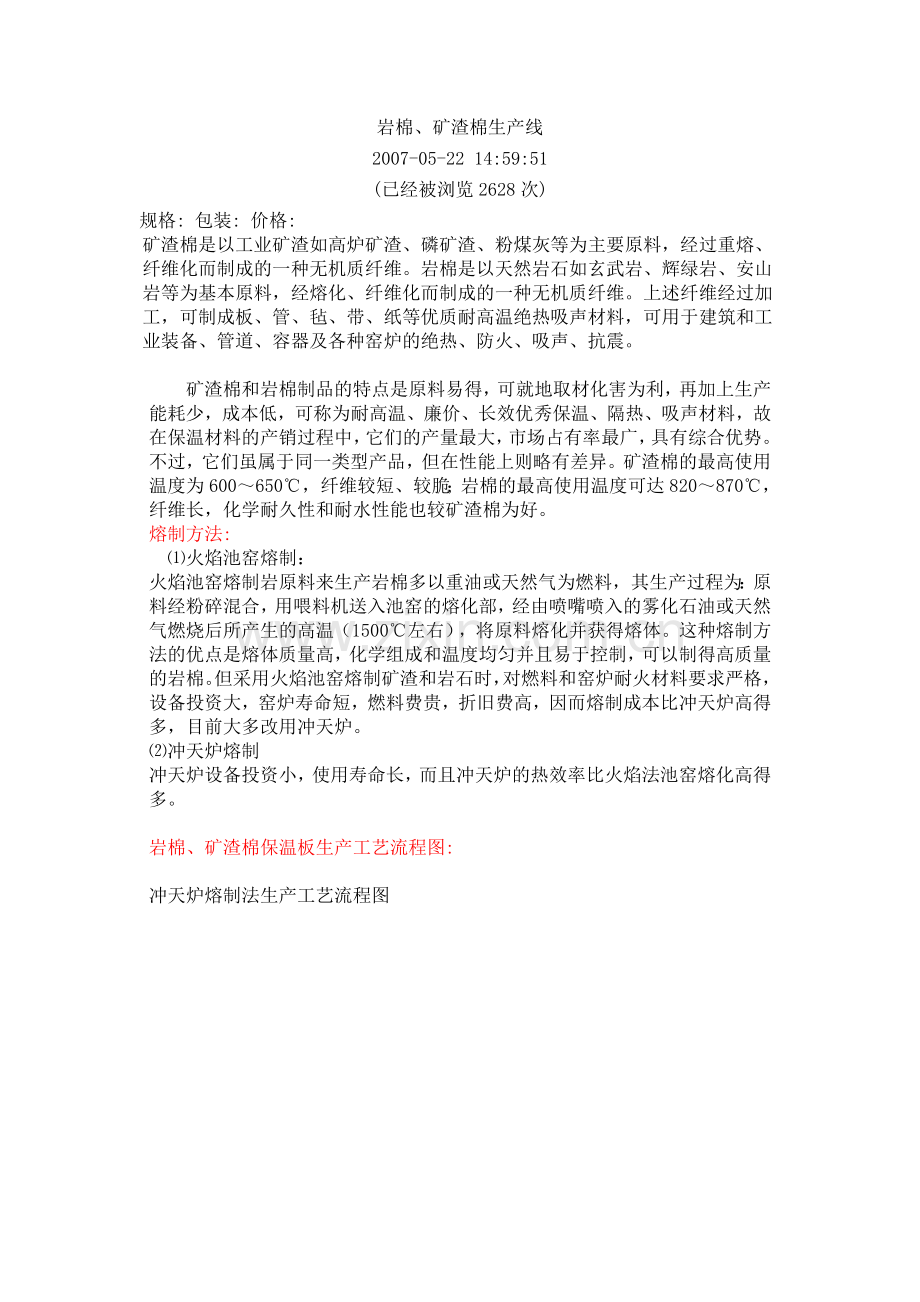

岩棉、矿渣棉生产线
2007-05-22 14:59:51
(已经被浏览2628次)
规格: 包装: 价格:
矿渣棉是以工业矿渣如高炉矿渣、磷矿渣、粉煤灰等为主要原料，经过重熔、纤维化而制成的一种无机质纤维。岩棉是以天然岩石如玄武岩、辉绿岩、安山岩等为基本原料，经熔化、纤维化而制成的一种无机质纤维。上述纤维经过加工，可制成板、管、毡、带、纸等优质耐高温绝热吸声材料，可用于建筑和工业装备、管道、容器及各种窑炉的绝热、防火、吸声、抗震。

　　矿渣棉和岩棉制品的特点是原料易得，可就地取材化害为利，再加上生产能耗少，成本低，可称为耐高温、廉价、长效优秀保温、隔热、吸声材料，故在保温材料的产销过程中，它们的产量最大，市场占有率最广，具有综合优势。不过，它们虽属于同一类型产品，但在性能上则略有差异。矿渣棉的最高使用温度为600～650℃，纤维较短、较脆；岩棉的最高使用温度可达820～870℃，纤维长，化学耐久性和耐水性能也较矿渣棉为好。
熔制方法:
　⑴火焰池窑熔制：
火焰池窑熔制岩原料来生产岩棉多以重油或天然气为燃料，其生产过程为：原料经粉碎混合，用喂料机送入池窑的熔化部，经由喷嘴喷入的雾化石油或天然气燃烧后所产生的高温（1500℃左右），将原料熔化并获得熔体。这种熔制方法的优点是熔体质量高，化学组成和温度均匀并且易于控制，可以制得高质量的岩棉。但采用火焰池窑熔制矿渣和岩石时，对燃料和窑炉耐火材料要求严格，设备投资大，窑炉寿命短，燃料费贵，折旧费高，因而熔制成本比冲天炉高得多，目前大多改用冲天炉。
⑵冲天炉熔制
冲天炉设备投资小，使用寿命长，而且冲天炉的热效率比火焰法池窑熔化高得多。

岩棉、矿渣棉保温板生产工艺流程图:

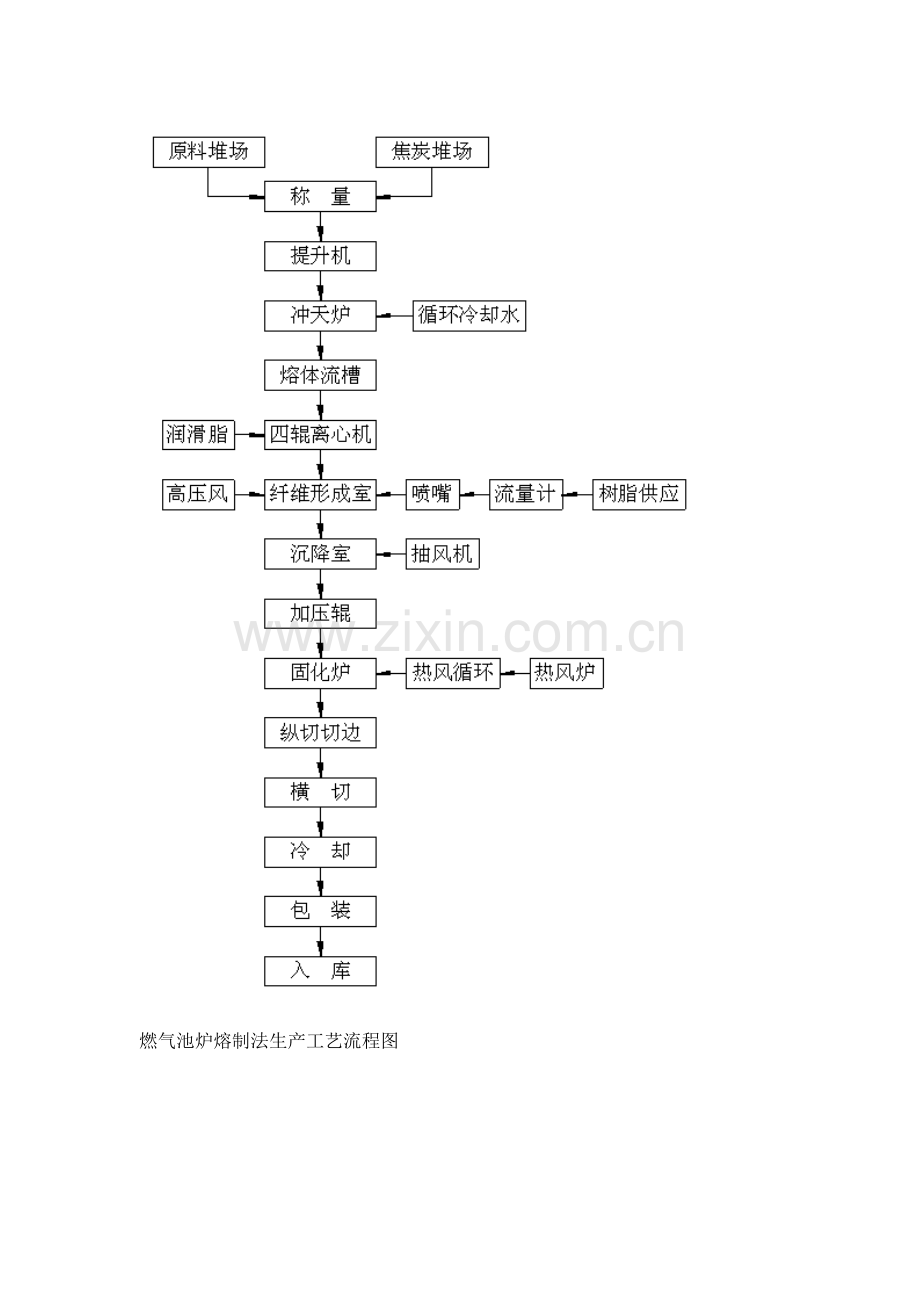

冲天炉熔制法生产工艺流程图

燃气池炉熔制法生产工艺流程图

生产线主要设备介绍:

１．熔制部分
　　熔制部分由熔炉（冲天炉或燃气池炉）、四辊离心机、上料机等组成。
冲天炉，是用于熔化岩石（矿渣）的设备，其炉身设有冷却水循环系统，以保证冲天炉的安全；设有靠自身炉温预热的热风系统，使设备可有效节能，采用单排多风眼结构，设有风量调节阀，操作方便。
池炉用耐火材料砌筑，由喷枪将天然气喷入池内熔化原料。
四辊离心机是生产岩棉及矿渣棉的主要设备，本厂生产的四辊离心机为分体式，辊子位置可作调整，具有工作可靠、效率高、成纤质量好、维修方便等特点。
２．集棉机
　　设备集棉机采用立式集棉结构，由离心机将熔岩流股甩成纤维，喷吹到集棉机内，负压风将纤维牵落到网带上形成原毡。网带将原毡输送到摆锤布棉机上进行摆动布棉，摆后的棉层厚度均匀，可显著提高制品质量。
３．制板部分
　　制板部分由布棉机、固化炉、冷却切割机、主动力、热风炉等组成。
(1)固化炉
　　固化炉是制品成型的设备，摆动布棉后的原毡经布棉机输送到固化炉内，在上下链带间向前运行，热风机将热风吹入固化炉内的棉毡使其固化。
(2)切割机
　　切割机的作用是对固化后的制品进行分切，先进行纵向切割，再横向切割。

生产线技术参数:

1、产量：5000吨/年
2、纤维直径：5－8um
3、渣球含量：6－8%
4、原料酸度系数：1.2－2.6
5、产品规格：
①板宽　　　　　　630mm×2块
②板长　　　　　　1000mm
③毡长　　　　　　1000－10000mm可调
④板厚　　　　　　30－100mm
⑤密度　　　　　　40－120㎏/立方米
6、产品使用温度： 600℃
7、装机容量
①制棉、集棉摆锤部分　　　　218KW
②制板部分　　　　 65KW

厂房面积及高度:

1、厂房
厂房为L型，制棉部分横向，制板部分纵向。
制棉部分：长25米 × 宽10米 × 高6米
制板部分：长40米 × 宽10米 × 高5米
2、供电
总容量　　　　　250KW
电压　　　　　　220V/380V
频率　　　　　　50Hz
3、供水
　　用量15～20吨/小时，循环使用
4、主要原料消耗
矿渣（玄武岩石）　　　　 6000吨
焦炭（冲天炉）　　　　　 2000吨
树脂　　　　　　　　　　 500吨

岩棉板的生产工艺
    我公司专业为您提供的岩棉板是在岩棉纤维中加入适量粘结剂、防尘剂、憎水剂等外加剂，经过压制固化而成的。根据生产工艺可将岩棉板分为沉降法岩棉板、摆锤法岩棉板和三维法岩棉板。下面我们具体来看一下三种方法的具体生产工艺。
    沉降法工艺的主要生产流程是高温熔体经离心吹制，形成岩棉纤维，在沉降室的输送带上堆积，达到一定厚度以后，经过加压辊进入固化炉，沉降室法岩棉的纤维为平面分布，密度和粘结剂的均匀性较差，影响板的抗压性能和层间结合强度。
    摆锤法是在沉降法的基础上，通过改进收棉方法，先由捕集带收集较薄的岩棉层，经摆锤的逐层叠铺，达到一定的层数和厚度，再由加压辊进行压制，进入固化炉固化，再经冷却、切割、包装等工序制成成品。这种方法改善了棉层及所含的粘结剂的均匀程度，并且由于棉层叠铺时产生的斜度，纤维呈部分竖向分布，因而抗压强度和层间结合强度得到提高。
    三维法岩棉是把摆锤法叠铺形成的未固化岩棉层，通过机械方法改变棉层的分布方向，从而形成高强度的三维岩棉产品，三维法岩棉纤维呈三维分布，抗压强度高，不易分层和剥离。
    通过这3种方法生产出来的岩棉板在物理性质上有较大的差别，沉降法岩棉板基本上没有抗剥离强度，而摆锤法岩棉板的抗剥离强度大于14 kPa，三维法岩棉板的抗剥离强度大于22 kPa；10%压缩量的压缩强度沉降法岩棉板不到20 kPa，而摆锤法岩棉板可达40 kPa以上，三维法岩棉板则可达到60 kPa以上；采用完全浸入法测定岩棉板的吸水性，沉降法岩棉板的吸水量是其自身重量的几十倍，而且吸入的水分在十几天过后也不能完全排除，摆锤法岩棉板的吸水量比较小，是其自身重量的几倍，三维法岩棉板的吸水性与聚苯板。

祁源岩棉是以天然岩石如玄武岩、辉绿岩、白云石、铝矾土等为主要原料，配以多种无机助剂，经高温融化，在原材料熔融状态下，由高速离心设备离心成绵，由于采用了中心喷胶法，于是充分保证了胶的均匀分布，使棉与胶实现了完美结合。我们采用的是特制的环保矿物粘接剂，把岩棉纤维粘在一起成为喷胶棉。喷胶棉经摆锤摆动折叠布棉，棉层厚薄均匀且实现了多层垂直交叠的结构，后经差速压辊打褶使纤维折叠交叉乱向交错压在一起，从而使祁源岩棉不出现小生产线制品棉质分层的现象。打褶后的棉直接进入固化炉，经高温压缩成型，后又经切断工序切断或裁边，然后进入自动包装线，包装入库。全部工艺过程自动化流水作业，无需人工干预。
