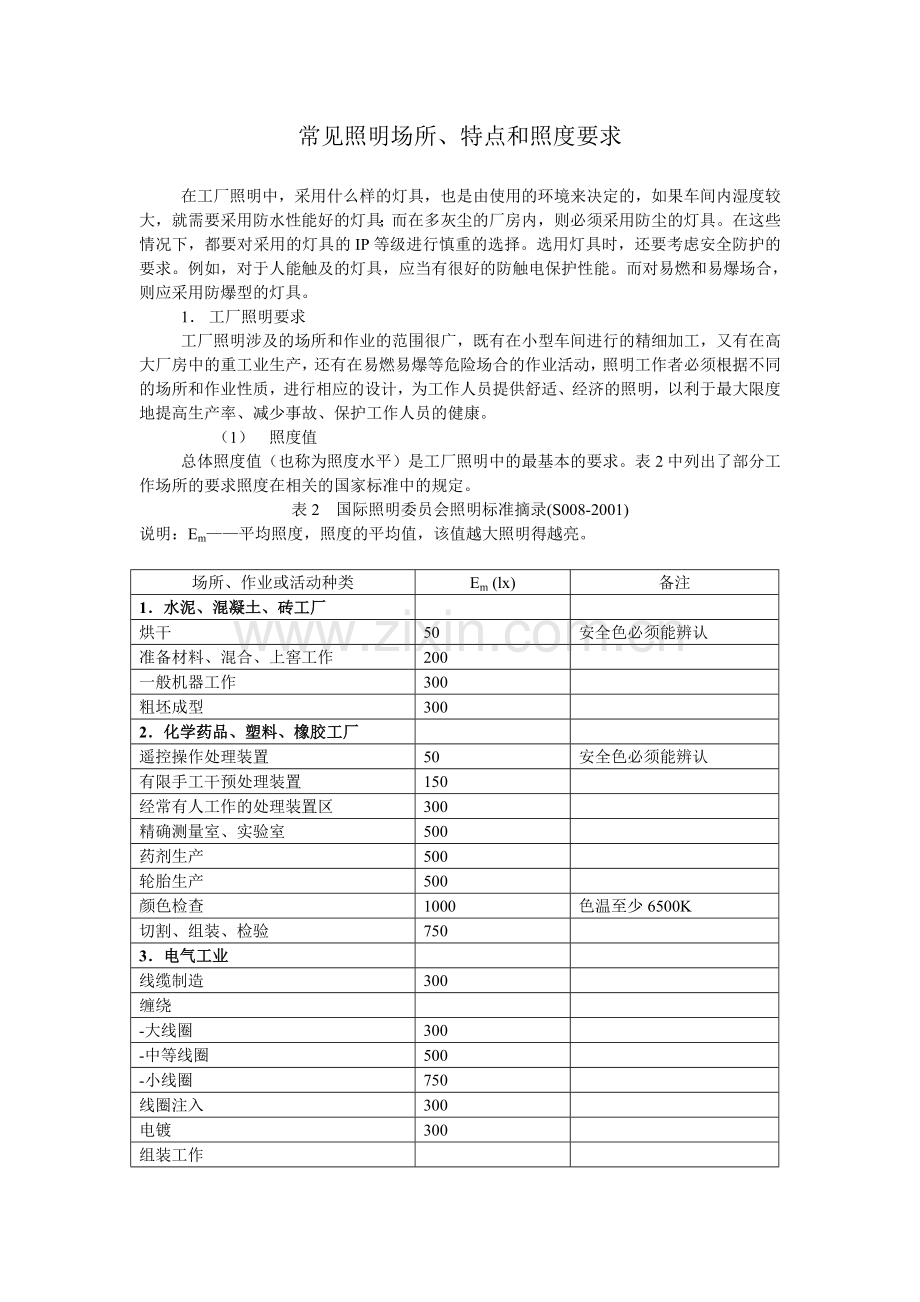

常见照明场所、特点和照度要求

在工厂照明中，采用什么样的灯具，也是由使用的环境来决定的，如果车间内湿度较大，就需要采用防水性能好的灯具；而在多灰尘的厂房内，则必须采用防尘的灯具。在这些情况下，都要对采用的灯具的IP等级进行慎重的选择。选用灯具时，还要考虑安全防护的要求。例如，对于人能触及的灯具，应当有很好的防触电保护性能。而对易燃和易爆场合，则应采用防爆型的灯具。
1． 工厂照明要求
工厂照明涉及的场所和作业的范围很广，既有在小型车间进行的精细加工，又有在高大厂房中的重工业生产，还有在易燃易爆等危险场合的作业活动，照明工作者必须根据不同的场所和作业性质，进行相应的设计，为工作人员提供舒适、经济的照明，以利于最大限度地提高生产率、减少事故、保护工作人员的健康。
（1） 照度值
总体照度值（也称为照度水平）是工厂照明中的最基本的要求。表2中列出了部分工作场所的要求照度在相关的国家标准中的规定。
表2 国际照明委员会照明标准摘录(S008-2001)
说明：Em——平均照度，照度的平均值，该值越大照明得越亮。

场所、作业或活动种类
Em (lx)
备注
1．水泥、混凝土、砖工厂

烘干
50
安全色必须能辨认
准备材料、混合、上窖工作
200

一般机器工作
300

粗坯成型
300

2．化学药品、塑料、橡胶工厂

遥控操作处理装置
50
安全色必须能辨认
有限手工干预处理装置
150

经常有人工作的处理装置区
300

精确测量室、实验室
500

药剂生产
500

轮胎生产
500

颜色检查
1000
色温至少6500K
切割、组装、检验
750

3．电气工业

线缆制造
300

缠绕

-大线圈
300

-中等线圈
500

-小线圈
750

线圈注入
300

电镀
300

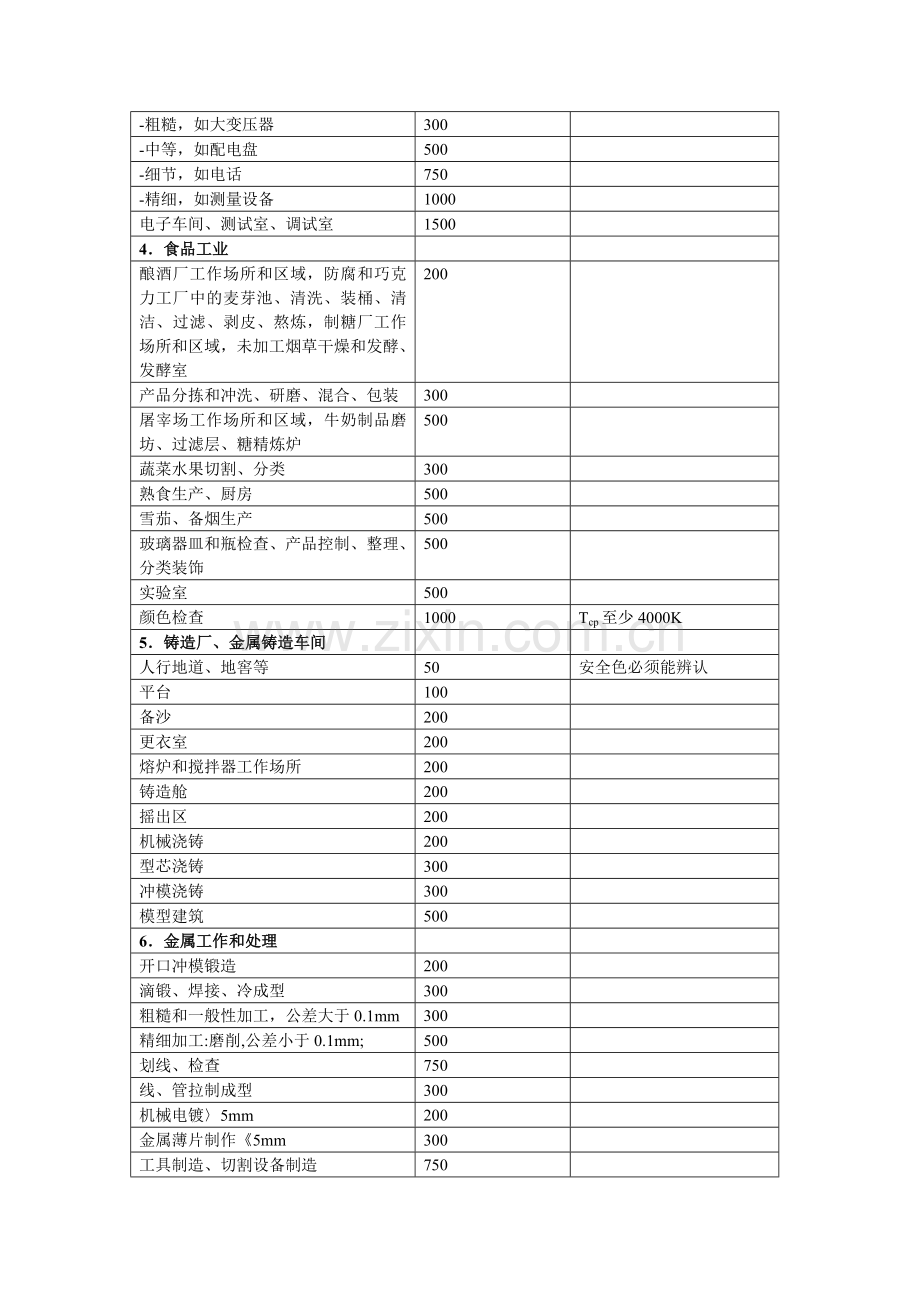

组装工作

-粗糙，如大变压器
300

-中等，如配电盘
500

-细节，如电话
750

-精细，如测量设备
1000

电子车间、测试室、调试室
1500

4．食品工业

酿酒厂工作场所和区域，防腐和巧克力工厂中的麦芽池、清洗、装桶、清洁、过滤、剥皮、熬炼，制糖厂工作场所和区域，未加工烟草干燥和发酵、发酵室
200

产品分拣和冲洗、研磨、混合、包装
300

屠宰场工作场所和区域，牛奶制品磨坊、过滤层、糖精炼炉
500

蔬菜水果切割、分类
300

熟食生产、厨房
500

雪茄、备烟生产
500

玻璃器皿和瓶检查、产品控制、整理、分类装饰
500

实验室
500

颜色检查
1000
Tcp至少4000K
5．铸造厂、金属铸造车间

人行地道、地窖等
50
安全色必须能辨认
平台
100

备沙
200

更衣室
200

熔炉和搅拌器工作场所
200

铸造舱
200

摇出区
200

机械浇铸
200

型芯浇铸
300

冲模浇铸
300

模型建筑
500

6．金属工作和处理

开口冲模锻造
200

滴锻、焊接、冷成型
300

粗糙和一般性加工，公差大于0.1mm
300

精细加工:磨削,公差小于0.1mm;
500

划线、检查
750

线、管拉制成型
300

机械电镀〉5mm
200

金属薄片制作《5mm
300

工具制造、切割设备制造
750

组装

-粗糙
200

-一般
300

-细节
500

-精细
750

电镀
300

工具、模板、夹具制作、精细机械，微型机械
1000

7．造纸工业

纸浆研磨
200

造纸处理、皱纸机、纸板制作
300

标准书装订，如折叠、分拣、胶合、切割、压纹、缝合
500

8．供电站

燃料供应厂
50
安全色必须能辨认
锅炉房
100

机器大厅
200

辅助用房，如泵房、冷凝室、配电房等
200

控制室
500
1． 控制盘通常是垂直的
2． 可能需要调光
9．钢铁工业

无人工干预的生产厂
50
安全色必须能辨认
偶有人工干预的生产厂
150

有连续人工干预的生产厂
200

板坯储藏
50
安全色必须能辨认
熔炉
200
安全色必须能辨认
轧钢行车、卷绕机、剪切线
300

控制平台、控制盘
300

测试、测量和检查
500

人行地道弯曲部分，地窖等
50
安全色必须能辨认
10．车辆制造

车身制造和组装
500

油漆、腔室喷涂、腔室抛光
750

油漆：润色，检查
1000
Tcp至少4000K
车内装饰制作（手工）
1000

成品检查
1000

11．公共停车场（室内）

出入斜坡（白天）
300
安全色必须能辨认
出入斜坡（夜间）
75
安全色必须能辨认
车道
75
安全色必须能辨认
停车区
75
高的垂直照度提高对人免不得辨认能力，从而提高安全感
售票处
300
1． 避免窗户的反射
2． 防止外界来的眩光
12．机场

到达、离港大厅、行李认领
200
高跨间照明
连接区、自动扶梯、传送带
150

闻讯台、登记处
500

海关、护照检查
500
垂直照度很重要
侯机厅
200

行李室
200

安全检查
300

空中交通控制塔
500
1． 照明必须是可调光的
2． 日光照明产生的眩光必须避免
空中交通室
500
照明必须是可调光的
飞机测试和修理库
500
高跨间照明
引擎测试
500
高跨间照明
飞机修理区测量区域
500
高跨间照明
乘客平台和地下通道
50

售票大厅和中央大厅
200

票房、行李室、柜台
300

休息室
200

（2） 照度的均匀度
最小照度与平均照度之比不低于0.8。
平均照度简单估算：
平均照度 = 所有灯具的流明数 × 85% ÷ 总照明面积
最低照度一般是没法计算的，通常是通过设计时掌握正确的距高比来控制。

（3） 光源选择
在工厂照明中，采用什么样的灯具，也是由使用的环境来决定的。
如果室内的环境温度过低，如在冷冻食品加工厂和冷库中，不宜采用荧光灯。因为在低温时荧光灯不仅启动困难，而且光输出也要降低很多。这时可采用高强度放电灯进行照明，个别地方也可采用白炽灯。在那些环境温度很高的工作场所，如炼钢厂、铸造车间，采用气体放电灯时一定要保证其镇流器的工作温度不超过其最高允许温度。因此，必须选择合适的气体放电光源和灯具。
如果车间内湿度较大，就需要采用防水性能好的灯具；而在多灰尘的厂房内，则必须采用防尘的灯具。在这些情况下，都要对采用的灯具的IP等级进行慎重的选择。选用灯具时，还要考虑安全防护的要求。例如，对于人能触及的灯具，应当有很好的防触电保护性能。而对易燃和易爆场合，则应采用防爆型的灯具。
从节能的角度出发，一般在同样的照度值下，荧光灯和气体放电灯较白炽灯要节能。

2． 应急照明（事故照明）要求

事故照明必是在正常条件下在正常照明条件下，能迅速启动，完成紧急照明的功能，工厂必须设事故照明装置和安全疏散指示。
我国没有规定事故照明的照度标准，表3为美国工厂照明标准规定的能保证人员安全行动的最低照度。

表3 美国工厂照明标准规定的事故照明保证人员安全行动的最低照度
危险程度
活动的频繁程度
照度（lx）
小
低
5.4
高
11
大
低
22
高
54

3． 危险区域照明要求

精炼厂和油罐厂的厂房布局都有极其复杂，既有主要的灯光障碍物，又有不同高度水平的工作面。
高处的泛光灯安装于危险区域范围之外的若干位置，可为安全走动和一些计件工作提供照明。
在这套系统还不能提供足够照度的许多其他地方，需要安装一些分散的局部照明灯具，如楼梯、过道、阀门及计量区域等。
应该仔细选择这些灯具的安装位置以免从不同水平方向观察时发生眩光。大部分局部照明设备有隔框或井形玻璃框，使用高压或低压气体放电灯，且需与该地区的作业和材料的危险等级相适应。
4． 货物装卸区和堆料场照明要求

这些地区多用于集装箱或其他大型货品的存储和转移，因此灯光障碍物再次成为一个主要的设计问题。由于大多数障碍物都是可移动的，因此不能使用固定的局部照明设备。
此外，还要考虑运货卡车、铲车、升降机臂及龙门起重架的移动情况。安装于高杆、高塔或工地建筑上的泛光灯可以为铁轨上的火车头、道路上的交通工具及工作人员的安全行动提供一般照明，而为装运货物提供局部照明则由设置在起重机架上的投光灯完成。因为这些位置上会有震动，所以抗震性能较好的气体放电灯更为适用，但得注意控制电压的波动范围不能超过灯具的标准，否则灯具及其容易坏。
在涉及识别颜色的地方不能使用高压钠灯。对铲车，最好的选择是普通卤钨灯或低压卤钨灯。此外，在固定的料斗机或传送带的附近还可以加上一些局部照明。

5． 港口照明要求

对于码头的照明，应该将投光灯安装在边界外围的位置，以便在工作区域，也就是装货和卸货的地方，使灯光不会受到障碍物的影响。退潮时这种安排可能会给岸边停泊船舶的甲板造成阴影。因此，一定要在甲板上和在起重机臂上有泛光照明。
船坞和甲板上的灯具一定要能抵抗海洋盐碱环境；通常选用的材料有压铸铝、黄铜、不锈钢和其它塑料。我公司生产的灯具，都经过了盐雾实验，完全能抵抗海洋盐碱环境。
另外，还要保证船坞边上的照明不会干扰导航信号灯。根据交通部《港口工程技术规范》的规定，港口照明的照度要求见表4。

表4 港内主要场所的一般照明的照度
场所
最低（lx）
码头前沿
集装箱
5
其他
3
对场
杂货件
3
集装箱
5
堆场道路
0.5
室内仓库

5
港内道路
干道
1
辅助道路
0.5

6． 建筑工地照明要求

建筑工地存在一个特殊的问题，因为这里强令要求所有工地工人可能接触到的所有设备的电压必须等于或低于110V。这就意味着除了那种需要在建筑工期内安装永久性区域照明系统的大型民建工程工地，不应使用高压放电灯照明。因此，对于暂时性的工地照明只能使用特殊的线形荧光灯或白炽灯。由于工作周期通常较短而且灯具的使用条件决定了其只需要有较短的使用寿命，因此不得不承受较高的电费。

7． 采料场照明要求
采料场和露天采矿场照明的主要问题是随着工作的进展，开采区的纵向和横向范围不断增加。由于泛光照明的安装可能是永久性的，设计应该基于能够预测的最终的开采面积的大小进行。
随着距离的增加，应该安装或燃点额外的灯具，还要重新进行调整。
考虑到这种场所多尘的实际情况，设计计算中应考虑到足够的维护系数和大气损失因素。

8． 加油站照明要求

加油站是一个标准化程度很高的场所，因为机动车燃料的爆炸危险性和毒性，加油站一旦发生事故不容易控制，加上加油站的点多面广，在全国范围内已经突破十万座，加油站的安全运营极大地关系人民生命和财产的安全。我国也颁布了强制性的国家标准《汽车加油加气站设计与施工规范》（GB50156-2002），而且国家明文规定加油站的建设应该严格执行《建筑设计防火规范》，对加油站的建设的安全监督必须严格执行《建设工程质量管理条例》、《实施工程建设健执行标准监督规定》和《中华人民共和国招标法》等国家法律法规的规定。加油站照明设计的任务首先是建立客户的安全感与信任感吸引客户光顾，其次是愉快的消费体验将保证顾客的再次光临。良好的客户服务始于客户驶入加油站的那一刻，舒适性是取悦顾客的第一要素。《中华人名共和国消防法》规定照度大于100 lx。但是我们设计建议高于300 lx。
一般城市内加油站的规模都较小，应为他们大多数都只为小型车辆加油，高度在5米左右，以四台加油机为例，面积一般在100平方米左右配灯数量约为9台250瓦防爆金卤灯灯具。高速公路加油站规模较大，一般最小高度为6米，最大面积可达1000平方米以上，灯具量可达50台400瓦防爆金卤灯。具体设计见相关章节。

2. 平均照度Eav＝φnUK/A
2.1 n为灯具数量
2.2 φ灯具光通量
2.3 U利用系数
2.4 K为维护系数
2.5 A为照明面积
2.6 维护系数0.65-0.8之间，视具体情况而定，越干净的地方系数越大。
2.7 利用系数要由室空间比RCR和墙面的反射系数共同决定。
3.1照度计算方法 利用系数法计算平均照度
3.1 平均照度(Eav) = 光源总光通量(N*Ф)*利用系数(CU)*维护系数(MF) / 区域面积(m2) (适用于室内或体育场的照明计算)
3.2 利用系数： 一般室内取0.4，体育取0.3
3.3 维护系数： 一般取0.7～0.8
举例 1： 室内照明： 4×5米房间，使用3×36W隔栅灯9套
平均照度 ＝光源总光通量×CU×MF/面积
＝(2500×3×9)×0.4×0.8÷4÷5
＝1080 Lux
结论：平均照度1000Lux以上
举例 2： 体育馆照明： 20×40米场地使用POWRSPOT 1000W金卤灯 60套
平均照度 ＝光源总光通量×CU×MF/面积
＝(105000×60)×0.3×0.8÷20÷40
＝1890 Lux
结论：平均水平照度1500Lux以上
某办公室平均照度设计案例：
设计条件： 办公室长18.2米，宽10.8米，顶棚高2.8米，桌面高0.85米，利用系数0.7，维护系数0.8，灯具数量33套，求办公室内平均照度是多少？
灯具解决方案：灯具采用 DiNiT 2X55W 防眩日光灯具，光通量3000Lm，色温3000K，显色性Ra90以上。
根据公式可求得：

Eav = (33套 X 6000Lm X 0.7 X 0.8) ÷ (18.2米 X 10.8米)
= 110880.00 ÷ 196.56 m2
= 564.10Lux
