手机的处理技巧.doc

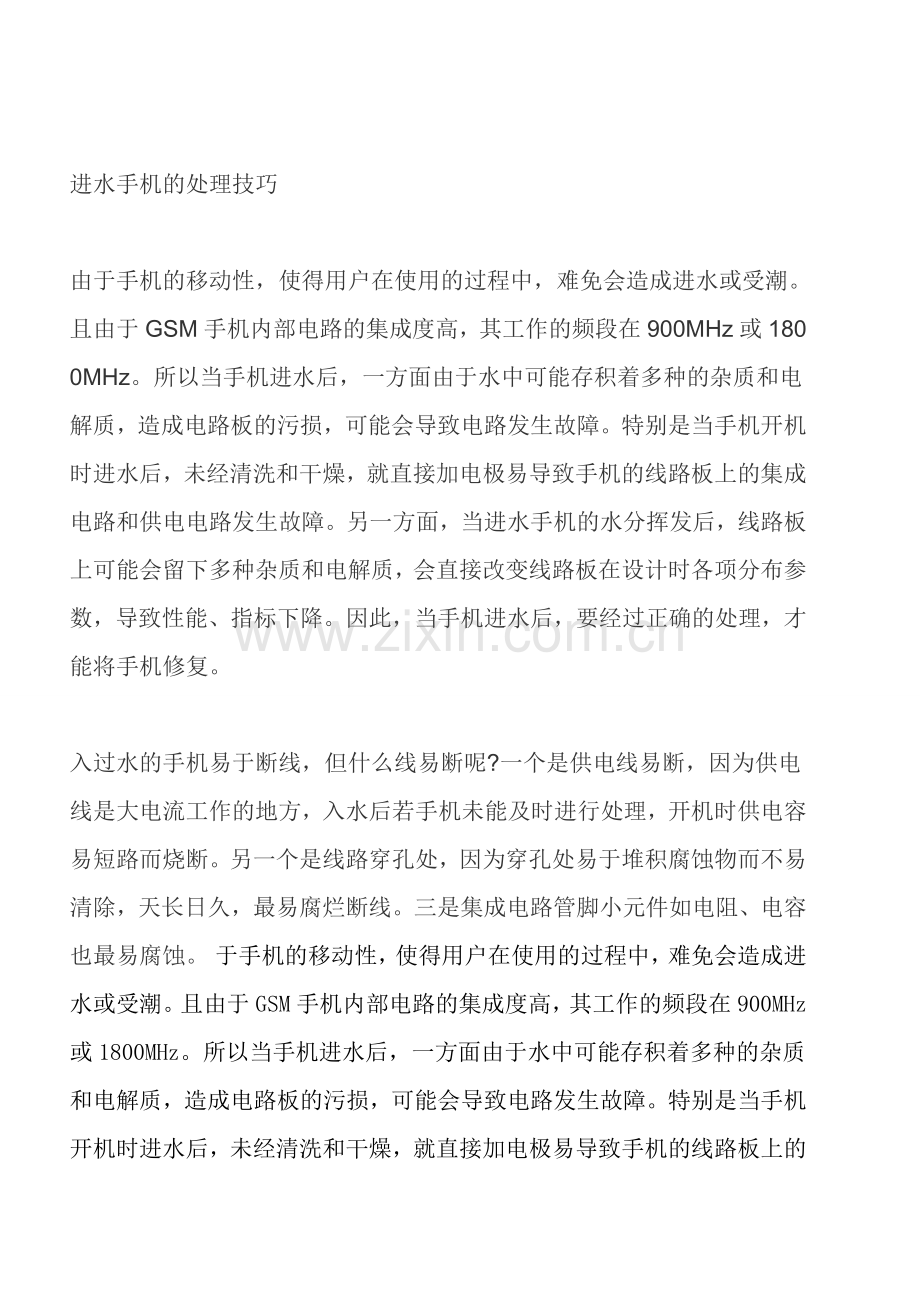

进水手机的处理技巧

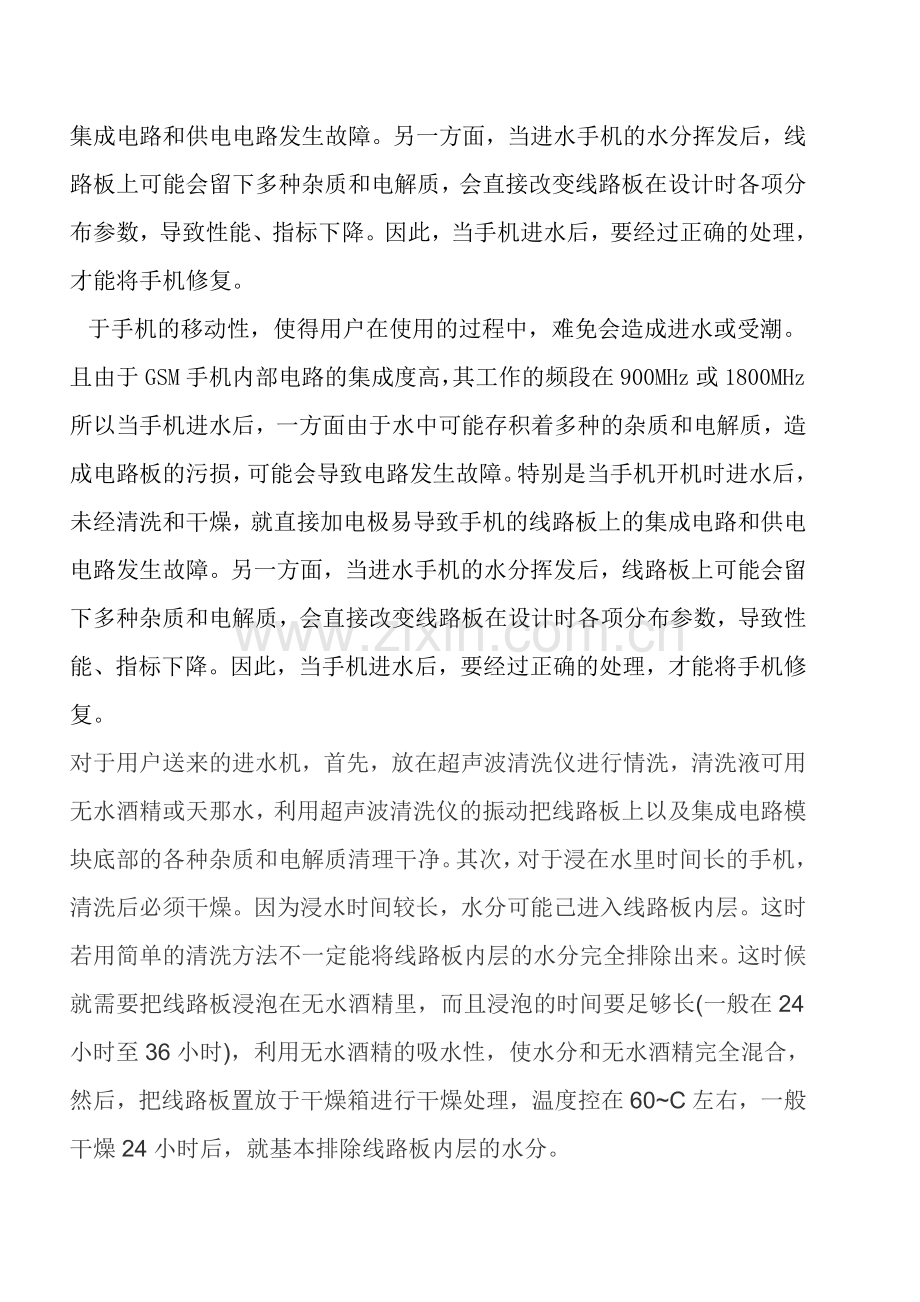

由于手机的移动性，使得用户在使用的过程中，难免会造成进水或受潮。且由于GSM手机内部电路的集成度高，其工作的频段在900MHz或1800MHz。所以当手机进水后，一方面由于水中可能存积着多种的杂质和电解质，造成电路板的污损，可能会导致电路发生故障。特别是当手机开机时进水后，未经清洗和干燥，就直接加电极易导致手机的线路板上的集成电路和供电电路发生故障。另一方面，当进水手机的水分挥发后，线路板上可能会留下多种杂质和电解质，会直接改变线路板在设计时各项分布参数，导致性能、指标下降。因此，当手机进水后，要经过正确的处理，才能将手机修复。

入过水的手机易于断线，但什么线易断呢?一个是供电线易断，因为供电线是大电流工作的地方，入水后若手机未能及时进行处理，开机时供电容易短路而烧断。另一个是线路穿孔处，因为穿孔处易于堆积腐蚀物而不易清除，天长日久，最易腐烂断线。三是集成电路管脚小元件如电阻、电容也最易腐蚀。 于手机的移动性，使得用户在使用的过程中，难免会造成进水或受潮。且由于GSM手机内部电路的集成度高，其工作的频段在900MHz或1800MHz。所以当手机进水后，一方面由于水中可能存积着多种的杂质和电解质，造成电路板的污损，可能会导致电路发生故障。特别是当手机开机时进水后，未经清洗和干燥，就直接加电极易导致手机的线路板上的集成电路和供电电路发生故障。另一方面，当进水手机的水分挥发后，线路板上可能会留下多种杂质和电解质，会直接改变线路板在设计时各项分布参数，导致性能、指标下降。因此，当手机进水后，要经过正确的处理，才能将手机修复。
  于手机的移动性，使得用户在使用的过程中，难免会造成进水或受潮。且由于GSM手机内部电路的集成度高，其工作的频段在900MHz或1800MHz。所以当手机进水后，一方面由于水中可能存积着多种的杂质和电解质，造成电路板的污损，可能会导致电路发生故障。特别是当手机开机时进水后，未经清洗和干燥，就直接加电极易导致手机的线路板上的集成电路和供电电路发生故障。另一方面，当进水手机的水分挥发后，线路板上可能会留下多种杂质和电解质，会直接改变线路板在设计时各项分布参数，导致性能、指标下降。因此，当手机进水后，要经过正确的处理，才能将手机修复。
对于用户送来的进水机，首先，放在超声波清洗仪进行情洗，清洗液可用无水酒精或天那水，利用超声波清洗仪的振动把线路板上以及集成电路模块底部的各种杂质和电解质清理干净。其次，对于浸在水里时间长的手机，清洗后必须干燥。因为浸水时间较长，水分可能己进入线路板内层。这时若用简单的清洗方法不一定能将线路板内层的水分完全排除出来。这时候就需要把线路板浸泡在无水酒精里，而且浸泡的时间要足够长(一般在24小时至36小时)，利用无水酒精的吸水性，使水分和无水酒精完全混合，然后，把线路板置放于干燥箱进行干燥处理，温度控在60~C左右，一般干燥24小时后，就基本排除线路板内层的水分。

维修手机常用的23种检修技巧
                    河南郑州方圆手机维修培训学校 司振华编写

    手机是高科技的电子产品，随身携带，实用方便，已成为大众消费的产品，虽型号较多，结构不同，出现故障的现象多种多样，但检修方法大致相同，下面浅谈一些常用的检修技巧，供初学者及手机爱好者参考：
  一、询问法：当拿到一部故障手机时，首先询问用户，在什么样的情况下出现了故障，是否被修过等，针对用户反应的情况以及故障的现象，判断故障发生的部位，如被摔过的手机，应考虑手机芯片虚焊、断点、元件脱落、线路板断裂等；进水机，考虑电源模块损坏，铜箔及管脚生锈、腐蚀、断线；被人修过的手机注意芯片是否动过或调换，元件有无装错等。
  二、直观法：通过询问后再进行直观检查，可发现一些故障。如摔过的机器外壳有裂痕，重点检查线路板上对应被摔处的元件，有无脱落、断线；进水机主板上有水渍，甚至生绣，引脚间有杂物等；按键不正常，看按键点上有无氧化引起接触不良；用吹气法判送话和话筒是否正常。
  三、电阻法：平时注意收集一些手机某些部位的对地电阻值。如电源簧片、供电滤波电容、SIM卡座、芯片焊盘、集成电路引脚等对地电阻值。在检修手机时，可根据某点对地电阻值的大小来判断故障。如某一点到地的正常电阻是十千欧，故障机此点的电阻远大于十千欧或无穷大，说明此点已断路，如电阻为零说明此点已到地短路；电阻法还用于判断线路之间有无断线以及元件质量的好坏。
  四、电压法：正常的手机，相应点电压是一个固定的数值，一旦手机手机损坏，故障处的电压值必然发生变化，通过检测电压值是否正常，很快找到故障发生部位，如某处电压为零，说明供电电路有断路；某处电压比正常值低，只要供电正常，说明负载有问题；在测量电压时，还要注意是连续的直流供电，还是脉动直流供电。
  五、电流法：维修电源上电流表显示的数值，是手机工作时各单元电路电流总和，不同工作状态下的电流基本上是有规律的，如手机出现故障，电流必然发生变化，有经验的维修人员，通过不同的电流值，可以大致判断出故障的部位，如加电即有几十毫安的电流，说明与电源正极连接的元件漏电；若加电电流大于500毫安，说明CPU或电源、功放、电源滤波电容等元器件有击穿短路。
  六、比较法：有比较才能鉴别。检修手机时，对某些元件的型号、位置、电压值、电流值和波形认为不正常时，可用同型号的正常机板相对应的部位进行比较。如双三极管的位置、某电阻、电容是否装错、阻值是否正常、某两点是否连接等，通过比较很快可查出故障。
  七、代替法：当怀疑某个元件有问题时，可以从正常手机上拆下相同的元件装机实验，效果立竿见影。如果代替后故障排除，说明原元件已损坏，如代替后故障仍然存在，说明问题不在此元器件，应继续查找，代替法适用于手机中所有的元器件。在某情况下可以用单频元件代替双频元件，如常用14系列单频功放代替日立公司的双频功放，但只能在只有GSM频段的地区使用。
    八、温感法：常用于小电流漏电或元件击穿引起的大电流。如手机加电即有几十毫安漏电，虽不影响使用，但电池待机时间大大缩短，在检修时可提高供电电压，使漏电电流增大，用手或脸、唇人体对热敏感部位去查找发热元件，哪个元件发热即为损坏；也可用松香烟熏线路板，使元件上涂上一层白雾，加电后观察，哪个元件雾层先消失，即为发热件；如手机加电即有500毫安以上大电流，可调低电源电压，使电流不超过200毫安（不扩大故障），通电后用上方法查找出发热元件，予以更换。
    九、按压法：用于元件接触不良或虚焊引起的各种故障。如手机时开机时不开机，怀疑字库或CPU虚焊，可用大拇指和食指对应芯片两面适当用力按压，若按压某个芯片时可以开机，即为虚焊，补焊即可。
    十、短路法：常用于缺少某些元件损坏时的应急修理，如天线开关、高放前后的滤波器、合路器、功放等元件损坏时，手边暂时没有，可直接把输入端和输出端短路（天线开关短路后手机只能工作在一个频段），若短路后手机恢复正常，说明该元件损坏。
  十一、断路法：是对怀疑的电路或元件进行断开分离，若断开后故障消失，说明问题就在断开的电路上。如加电大电流时，功放是直接采用电源供电的，可取下供电支路电感或电阻，不再出现大电流，说明功放已击穿损坏；再如不装SIM卡手机有信号，装卡后无信号，怀疑功放有问题，同样可断开功放供电或功放的输入通路，若有信号证明功放已损坏。
    十二、悬空法：主要用于检修手机的供电电路有无断路，简单实用，方便快捷。方法是：维修电源的正端接到手机的地端（负极），维修电源的负极和手机的正电端悬空不用，电源的正极加到电路中所有能通过直流的电路上，此时，用示波器（或万用表，地均与维修电源的地连接）测你所怀疑断路的部位，若有电压说明没有断路；如测不到电压就是断路（或空点）。
    十三、清洗法：手机进水或长时间使用进入灰尘，使元件之间绝缘电阻减小而造成一些故障。可用超声波清洗仪进新清洗解决。如三星手机大多数出现“系统失败请于系统服务商联系”的故障，大多是尾插与外部设备连接的时钟、数据传输线上的元件漏电或短路引起，可先清洗尾插部分，若能排除即可；如不能排除可去去掉这些元件。若因氧化引起的按键失灵，可用天拿水或酒精擦洗即可。
    十四、波形法：手机在正常工作时，电路在不同的工作状态下的信号波形也不同。在检修故障时，用示波器测信号波形是否正常，很快可判断出故障所发生的部位。如检修无信号时，先测有无正常的接收基带信号，来判断是射频电路还是逻辑电路的问题，若有正常的接收基带信号，说明射频电路正常，问题在逻辑电路；在检修不发射时，同样可以测有无正常的发射基带信号，来判断故障是逻辑电路还是射频电路引起。
    十五、信号法：常用于检修手机射频电路，用信号发生器输入固定的频率，检测在信号通路上有无正常的波形数据，判断故障部位。如用导线在电源线上绕几圈，利用感应信号去碰触手机的天线，检测接收通道上有无杂波去判断故障。对于摩托罗拉手机，也可用测试卡或用检修仪载入测试功能，检测手机的接收、发射等功能是否正常，也可以进入发射状态进行发射电路的检修。
  十六、软件法：供电电压不稳定，吹焊存储器时温度不当或软件程序本身问题、存储器本身性能不良易造成软件资料丢失或错乱，导致不开机、无网络或其他软件故障，通常用免拆机维修仪重写软件资料解决，若不联机可拆下字库或码片用48编程器编程，如出现写不进或显示字库损坏，说明存储器本身损坏。
  十七、补焊法：手机在使用过程中，经常按键、翻盖、被摔，容易出现虚焊或接触不良引起多种故障，通过放大镜观察或用按压法判断出故障部位，进行补焊解决问题。
  十八、飞线法：由于手机被摔或拆卸带有封胶的芯片时，焊盘掉点是经常的事，除空点外，有用的掉点要飞线来解决，通常是在该点相连的引线上或元件上用细漆包线连接后，在焊盘的掉点处用镊子把去掉绝缘的引线头弯成焊点大小的圆圈，用绿油把引线固定，在紫光灯下（常用紫光灯验钞器）烤30分钟左右即可。芯片以外的断线，同样可以用飞线的方法解决。
  十九、天线法：简单实用，在检修射频电路故障时，用10厘米左右长导线或锡丝、镊子、示波器探头作为假天线，分别连接在信号通路的输入端和输出端，如在某元件的输入端接上假天线手机正常工作，说明假天线以后的电路正常，然后把假天线移到此元件的输出端，如不能正常工作，问题就在此元件。
  二十、调整法：由于发射信号过强引起的发射关机、过弱引起的发射复位、重拨等故障时，检修或更换功放、功控电路无效果的，可适当调整相关电路中元件数值达到修复目的。如摩托罗拉V998和诺基亚手机，由于发射功率过大引起发射关机，均可增大功控电路中的电阻去解决；如属发射功率小引起的发射重拨可减少预放管基极供电电阻，增大预放的放大量，使手机正常工作。
二十一、区分法：在检修因控制信号或供电电路不正常时，可根据控制信号或供电电压的数值，把电路中相同的直流电压引过来，进行故障区域的区分。若加电后电路可以工作，说明受控电路正常，问题在控制或供电电路，如加电后电路仍不正常，问题在受控电路。如摩托罗拉V998的RX-EN、TXEN、DM-EN、-5V-EN和T2688射频供电管的控制信号，均为2.8V的信号；如不正常时，可把电源输出的2.8V加到相对应的控制端上（要断开原来的控制线），如该电路正常说明受控制电路正常，重点检修控制信号的产生电路；否则，故障在受控电路。
  二十二、分析法：只有了解手机的结构和工作原理，才能根据发生的故障的现象进行分析、判断，很快找到故障部位。如果不懂手机的工作原理，全靠记忆和经验去维修手机，对故障不会分析和判断，跳不出“一吹、二洗、三搬家”的圈子，必然会走不少弯路。
二十三、综合法：任何事情都是熟能生巧，维修手机也不例外。手机的故障不外乎硬件和软件两大部分，只要了解手机的结构和工作原理，会分析和判断，综合运用多种维修技巧，配合相应的维修仪器，修复手机的故障也不是一件非常艰难的事。

读卡器常见的一些问题的解决方案

用读卡器读卡时出现提示MMC卡已被写保护的问题
　　第一就是读卡器是USB2.0的。而电脑的是1.0的.
　　第二种情况就是同样的USB接口上之前接过其他的USB设备。比如移动硬盘,MP3等.
　　第三种就是一台电脑上接了多个USB设备。可能会造成这种情况。
　　第四种也就是大家最不希望发生的情况。也就是卡或者是读卡器出了问题
　　出现这样的提示了大家不要着急，首先第一种解决的办法是更换硬件设备。(PS:不过2.0和1.0之间出现这个问题的几率不是很大。也就是说还是可以读出来的).比如添加一个2.0的USB扩展口.这个在电脑城都能买到的，也不贵。
　　第二种问题的解决方法更简单。换一个USB接口在插就可以了.只要不是你之前接过的。虽然我不知道两个有什么区别。但是我出现这个问题之后都是这么搞的。而且百试百灵。
　　第三种问题就更简单了。也不用我说了。既然接多了。那拔掉几个就是咯。
　　总之。出现这个提示之后。。各位朋友们不妨检查一下你的机器。看有没有上述的情况。如果有的话。可以试一下.我的卡出现过在电脑里删不掉东西的现象，但是手机里可以删。换个插口解决了

1、 按开机键，有大电流，表明电源部份有短路现象或功放部份有元件损坏。
2、能开机，但待机状态时电流比正常情况大。表明负载电路有元件有漏电。排除方法：给手机加电，1至2分钟后用手背去感觉哪一个元器件发烫，将其更换，大多数情况下，能排除故障。
3、手机开机后打112，观察电流的变化，若电流变化正常，则说明发射电流基本正常，若无电流变化，则说明发射电路不工作，若电流变化过大，一般说明功放电路坏。
4、加上电池就漏电，首先取掉电源IC，若不漏电，说明由电源IC引起，如仍漏电，说明故障由电池正极直接供电元件损坏或其通电线路自短路造成。根据电池给手机供电原理查找线路或元器件。

１、开机及入网正常，但被叫时听到的是“您拨打的电话已关机”，拨打电话时显示呼叫失败。拨出的瞬间有正常的发射电流及发射场强，但2秒后发射电流及发射场强消失。
这类故障大部分是手机串号丢失引起，你可以用“*#06#”指令调出手机串号（例如串号里有英文字母，那就是不正常），可以用软件维修仪写入正常的串号。
2、有时能打进打出，有时显示限制服务，不正常时测量功放的功控脚电压为零。一般为中频IC损坏。
3、用固定电话打不进，用手机打进正常、打出也正常。是软件数据出错引起，但不少人反映说写过软件后不能解决问题，其实这类故障是字库里面的码片资料错乱引起，而我们写软件通常只能写他的版本，而码片部分的资料一般都没有写到，对于这种故障一定要写全字库资料。

摩托罗拉V600连环故障维修
一部摩托罗拉V600手机不开机,加电看电流反应,有正常的自检电流,但是按键只有10mA归零,打开机壳观察是一台组装机.做工不是太精细。取出主板 ,打开电源屏蔽罩,测32.768正常，根据经验应该是电源的虚焊或损坏的机率较大，加焊故障依旧，更换新电源可以开机，但屏上不显示，棉球擦洗排线还是不显示。
测试屏的数据发现，26#、1.8V的电平成了1.8v-2.8V一个跳变电压.打开图纸发现26#的ATI是一个受CPU控制的电平，CPU出问题了？由于摩托罗拉V600CPU字库之间是加密的可要小心了！还是先加焊一下CPU，屏显示了,但背景灯不亮。
用V500的互换试验，显示正常，说明是屏的问题,打开背光的小排线,发现一条线好像有折过的样机,用刀片割掉表面,用万用表测测不通,原来它断了。用导线连接后屏灯和显示都正常了,装机拨“112”试机正常。
但打电话，对方听听不到声音,测送话器上有1.8V的偏压，更换一送话器正常。
照张像试试照像功能，进入照像功能黑屏，换上V500摄像头试试正常,更换摄像头,装好试机,一切正常OK!

手机开机原理及检修方法
  郑州方圆手机维修培训学效  王鹏利

  说起不开机大家都很熟悉，不开机可以分为以下几种情况：1.加电即有电流反应,但不开机；2.按开机键无电流反应；3.按开机键有点电流不开机；4.按开机键大电流。说起这些故障产生的原因，我们先要了解一下手机的开机原理。
    众所周知，手机可分为射频、逻辑、I/O接口三大部分，手机的开机主要是靠逻辑部分，逻辑部分其实就是单片机系统，由微控制单元（MCU）、数字处理单元（DSP）、存储器单元（ROM和RAM）、I/O接口等部分组成。MCU单元主要是发布指令，让各级电路工作，DSP是数字处理单元，即软件运行的地方，存储器主要是存放各电路的运行程序和一些应用数据。
    说到这里，我们要先了解一下手机的开机方式。手机开机有两种触发方式：低电平触发开机和高电平触发开机。所谓低电平触发就是开机键一端接地，另一端接手机的开机触发端，如（夏新A8、诺基亚8310、摩托罗拉T720i等）。高电平开机就是开机键一端接手机的开机触发端艰苦，另一端接一个高电平，如（三星T108、摩托罗拉T2688、飞利浦9@9等）。现行的手机中，以低电平开机方式居多，下面我们就讨论一下低电平开机的原理。
    我们以集成供电为例：给手机加上电源以后，电源块得到电池电压，通过电源块内部的开关电路在开机触发端会形成一个高电平，当按下开机键足够长时间，开机触发端的高电平会因为接地而变低，此信号传到电源块内部，电源块获悉此电平变低时，会启动内部电压调节器工作，相应的输出几路稳定的电压供各级电路，作为逻辑核心部分的CPU会得到两路供电：1.CPU专供VCORE  2.逻辑供电VBB。同时射频电路会得到中频参考电压VREF，时钟电路会得到VCTXO。
    我们知道手机开机有三个必备条件:供电、时钟、复位。现在供电已满足，接着会产生时钟信号，一方面作为射频参考时钟，另一方面送往逻辑作为主时钟信号。微处理器得到时钟信号以后，需要将以前的记忆清除，于是电源块就会送来复位信号让其初始化，完成以后就会输出控制指令到存储器，让存储器处于允许状态，然后通过地址线查找开机程序具体在什么地方，找到以后通过数据线传送到CPU内部的DSP电路。运行成功以后，CPU输出维持信号到电源块，得到维持信号以后，电源会继续保持输出的各路电压，完成开机。
  根据原理知道，手机开机过程是有先后顺序的，每一个电路工作都有不同的电流变化，所以当手机不开机时我们就可以根据电流来判断手机故障的范围。下面就具体分析一下不开机的种种现象
  现象一：一部东方龙D98手机加电即有40mA电流不开机
  故障分析:有些手机加电以后有一个自检过程,即检查手机逻辑部分是否正常,若正常,电流回零,按键开机。若逻辑部分不正常，自检就不会通过，电流会保持不动，东方龙D98就属于这类手机，自检的时候就像按下开机键一样，电源输出电压，时钟也工作，就像加电触发一样。
  检修与排除：加电以后测各种电压均正常，13M时钟信号也正常，摘掉字库测字库下波形，发现有几个不正常，重装CPU无效，更换CPU后波形正常，装回字库，加电不再有电流反应，按开机键开机正常。
  现象二：一部诺基亚8210手机进水不开机，按开机键无反应
  故障分析：对于按开机键无反应的机器我们要分几种情况考虑，首先要测开机键有无是否有高电平，若有高电平，再测开机线上的开机电阻两端是否有高电平，若靠近开机键一端无高电平，靠近电源块一端有高电平，则为开机电阻损坏，若两端都无高电平，则为电源块不工作引起，我们再测电源块有无电池电压，若有电池电压则为电源块损坏，无电池电压则为断线引起
  检修与排除：8210为低电平触发开机，再开机键的一端应有一个高电平存在，用示波器测开机键两端，发现只有1V（正常为3V）再测开机电阻R118两端，发现一端有高电平，一端为1V左右电压，原来是R118因进水变值引起，更换后开机正常。
  注意：对于进水机，维修前要先清洗干净。
  现象三：一部摩托罗拉T191手机，按键20mA不开机
  故障分析：按键20mA一般为逻辑部分不工作引起，20mA电流说明电源部分已经工作，在TI系列芯片中，只有32.768工作，CPU才能工作， 13M信号要有CPU获得32.768后控制，所以对这类手机要先查32.768KHz实时时钟电路。
  检修与排除：加电后，用示波器测电源输出的几路电压均正常，测32.768KHZ正常，13M也正常，但测不到字库的片选信号，怀疑CPU损坏，更换CPU后再次试机，电流上升到50 mA，说明CPU已经工作，怀疑软件错乱，重写资料后开机。
  现象四：夏新A8手机加电开机，不能关机
  故障分析：夏新A8为低电平触发开机，加电开机肯定是开机线有漏电的元件所引起。A8有两条开机线：a、按键开机；b、尾插开机。不能关机判断为按键开机线问题，因为如果是尾插引起的加电开机，按键应能关机。
  检修与排除：将主板取下，用万用表测开机键与主板左下脚的压敏电阻，发现开机键两触片与V706一端都相通，说明V706漏电，将V706去除，试机OK!

手机开机原理及检修方法
第一手机——忆手机中的第一

自从手机面世以来，功能从少到多，从当初的单纯接打电话到今天的彩信、上网、录音、收音、照相、摄像、看电视等，每一次的创新都是科技发展的见证。可能早期的手机都已被淡忘了或很多人没有见到过，但他们在不同时代的贡献不可磨灭。追忆往昔，回顾一下手机的发展史，领略一下最早手机的风采：

1、第一款进入大陆的GSM手机：爱立信 GH337
GH337是第一款引进中国大陆的GSM手机。在广东900MHz的GSM网络支持下， 先在广东使用，GH337虽然体重达到220克，且有着130×49×24mm的“雄伟身躯”，但是与同时代的模拟手机相比（像一块砖似的“大哥大”），已经算得上是“超小袖珍型”了。它各方面性能都比较好，并且有抢线快、接收灵敏度高等优点。掀起了手机市场的第一次抢购风潮。

2、第一款支持中文输入手机：摩托罗拉 CD928+
1999年时的手机比较落后，只是用来记电话号码，短信息在当时就更不用说了。CD928+的出现使得中国市场有了真正意义上的全中文手机!不光短信可以中文输入，电话簿也可以输入中文。手机的汉化，CD928+是当之无愧的“功臣”。可见摩托罗拉在中文汉化上的先见之明。它通话声音清晰，电池待机也达一周之多。

3、第一款折叠手机：摩托罗拉 308c
摩托罗拉308c的出现第一次改变了人们对手机外形的认识。摩托罗拉的这一发明使折叠式手机从此发扬光大。95克的体重，红、蓝、紫、黄、灰的五彩身躯，特别是翻盖式的设计，这些都绝对能够吸引人们的眼球。 308c成为那个时代时尚人士的当然之选。308刚上市的时候，价格一万多元。

4、第一款内置天线手机：汉诺佳 CH9771
采用了机械控制和符合人体工学S型设计的CH9771，使用者可一操作，重达168克，是第一款内置天线的手机，虽然这款手机并没有中国市场取得成功，但内置天线设计的观念已经深入人心。以至于诺基亚、西门子等公司采用内置天线设计后，在市场获得了巨大成功。

5、第一款三防手机：爱立信 R250 PRO
1999年第三季度推出R250 PRO是第一部具有防水、防震、防尘功能的“三防”户外型手机。那幅R250 PRO在水龙头下接受自来水洗礼的宣传图片着实让人印象深刻。机身由镁金属制成，其间的缝隙还嵌入了橡胶材质，手机机身上的电池采用锁扣设计，在机身接合处均有橡胶垫圈保护，在安插SIM卡的位置也多加了一层保护盖，电池的周围也有一圈防水胶边，可防止尘、水渗入机身内部。为了提高抗震能力，在电池的外部另外又加盖了一个坚固的外壳。正因为这些原因，R250 PRO不光体型巨大（三围为145×55×32mm），重量也足让人汗颜(足足270克！)。

6、第一款MP3手机：三星 SGH-M188
也许在大家的印象中第一款MP3手机是西门子的6688，其实在西门子6688推出前的两个月三星就推出了世界上第一部中文MP3手机三星M188，三星M188曾获得2000年德国汉诺威工业设计大奖，其主要卖点在于MP3播放功能。它内置32MB存储空间，可以使用它作为U盘，更可以从电脑上下载音乐到手机，再用MP3文件管理软件来编辑音乐，使你在任何地方都能听到自己喜欢的音乐。

7、第一款智能手机：爱立信 R380sc
爱立信R380sc是现今智能手机的前身。R380sc开创了手机＋PDA（个人掌上电脑）的先河。R380的绝大部分功能在翻盖模式下操作，内存达到700多K、支持POP3邮件，触控屏幕、新颖的翻盖、超大的屏幕，每个联系人名下可以有多个座机、手机、E-MAIL、网址、地址等，充分显示出其手机＋PDA功能的方便之处，并且联系人名单可以在SIM卡与话机之间互相复制。

8、第一款WAP手机：诺基亚 7110
WAP，即无线应用协议。诺基亚公司推出了支持WAP的第一款GSM手机—7110，它标志着手机上网时代的开始。只要手机开通了移动数据业务功能，通过在WAP手机上进行相应设置，即可使用中国移动的WAP业务，把互联网和手机连接在一起，形成规模巨大的无线Internet市场。从诺基亚7110开始，WAP广泛用于GSM、CDMA、TDMA、3G等多种网络，WAP服务在3G仍然可能继续存在，不过传输速率更快，协议标准也会随之升级。

9、第一款机卡分离式CDMA手机：摩托罗拉 V8060
CDMA自从刚诞生就具有抗干扰性能好，通话质量高，系统容量大，高度可靠的保密安全性以及手机辐射小等突出优点被誉为绿色环保手机，但是机卡不能分离成为为制约CDMA的发展瓶颈（国外CDMA手机均为机卡一体）。
2002年01月摩托罗拉推出的V8060，是中国第一代机卡分离式CDMA手机，机卡分离的设计为联通CDMA的发展居功至伟！

10、第一款双屏翻盖手机：三星 A288
折叠手机在查看来电或时钟时都需要翻盖，2000年三星推出了市面上第一款双屏手机—A288。它赢得了人们羡慕的目光，富有个性的外观设计受到追求新潮流生活方式年青一族的青睐。在如今这个彩屏、和弦当道的时代，三星A288依然有一定的人群使用它就足以证明它的当年受欢迎的程度。

11、第一款GPRS手机：摩托罗拉 A6288
A6288采用双制式。不仅能够使用GSM网络，更率先支持2.5代GPRS技术，GPRS具有时刻在线、高速传输、按数据量付费等领先优点。GPRS是在GSM基础上发展起来的成果，是介于第二代数字通信和第三代分组型移动业务之间的一种技术，所以通常称为2.5G。GPRS的传输速度可达115k/s，是以前手机上网速度的10倍。并有收发电子邮件时电话呼入不影响通话等特点。

12、第一款蓝牙手机：爱立信 T39mc
2001年8月爱立信发布了第一部蓝牙手机T39mc，也是爱立信第一部支持GSM三频及GPRS的手机。爱立信T39mc绝对是男人钟爱的手机。品质卓越，造形优雅，功能强大。蓝牙是由移动通信公司与移动计算公司联合起来开发的传输范围约为10米左右的短距离无线通信标准。蓝牙能使移动电话以及其它移动设备之间建立起一种小型、经济、短距离的无线连接。现在，蓝牙的手机已经成为了高端手机的象征。

13、第一款彩屏手机：爱立信 T68
爱立信推出的最后一款手机—T68定位于高端。当爱立信T68以令人惊艳的256色彩色屏幕出现后，彩屏手机已经替代了黑白屏手机，彩屏手机技术的发展也越来越迅速。在当年黑白屏手机时代中，T68彰显着独特的个性，它强大的功能，领先的科技，亲和的操作界面，诠释经典的涵义。

14、第一款内置拍照手机：诺基亚 7650
7650强大的功能简直可以和掌上电脑媲美！7650跳过了256色，使用4096色的屏幕，Symbian智能操作系统加上106Mhz的处理器，能够浏览HTML网站。更令人欣喜的是7650机身内置30万像素的VGA镜头。在2002年，数码相机也只是刚刚时兴，在手机上集成数码相机，是诺基亚 7650打破了传统观念。

15、第一款双模手机：三星 W109
2004年8月5日，中国联通公司隆重推出“世界风”双模业务。重点在于GSM网络用户可以便捷地使用联通先进的CDMA1X网络及其数据增值服务。而第一部双模手机是三星的W109。双模手机的诞生使得国际漫游更便利，随时切换到更好、更便宜的网络上，GSM网络的用户可以享受CDMA1X高速上网并实现了号码保留功能。作为兼容C、G两网的双模手机成为了真正的“全球畅通”。
虽然老式手机已经在当今的市场悄然消失了，但是它们都曾在不同的时代作为当时地位和潮流的一个标志，它们是永远不会退出人们的记忆以及移动通讯历史的舞台，我们不会忘记他们！

显示屏分类
①、彩屏分类
TFT屏幕：TFT薄膜晶体管，TFT在液晶的背部设置特殊光管，可以“主动的”对屏幕上的各个独立的像素进行控制，这也就是所谓的主动矩阵TFT（activematrixTFT）的来历，这样可以大大地提高反应时间，TFT是主动式矩阵LCD，可让液晶的排列方式具有记忆性，不会在电流消失后马上恢复原状。TFT还改善了STN闪烁（水波纹）－模糊的现象，有效地提高了播放动态画面的能力。缺点就是比较耗电，而且成本也比较高。
TFD屏幕：TFD薄膜二极管，由于TFT耗电高而且成本高昂，这无疑增加了可用性和手机成本，因此TFD技术被手机屏幕巨头精工爱普生开发出来专门用在手机屏幕上。它是TFT和STN的折衷，有着比STN更好的亮度和色彩饱和度，却又比TFT更省电。TFD的特点在于“高画质、超低功耗、小型化、动态影像的显示能力以及快速的反应时间”。最初开发出来的TFD只能显示4096色，但如果采用图像处理技术可以显示相当于26万色的图像。不过相对TFT在色彩显示上还是有所不及。
UFB屏幕：UFB　2002年3月，作为占有LCD世界第一市场份额的三星电子发布了一款手机用的UFBLCD，其特点为超薄和高亮度。在设计上UFB－LCD还采用了特别的光栅设计，可减小像素间距，以获得更佳的图像质量。通常UFBLCD可显示65536种色彩，能够达到128×160像素的分辨率，同时，UFBLCD的对比度还是STN液晶显示屏的两倍，在65536色时亮度与TFT显示屏不相上下，而耗电量比TFT显示屏少，并且售价与STN显示屏差不多，可说是结合这两种现有产品的优点于一身。UFB液晶显示屏使得拥有超大彩色液晶显示屏的多功能手机离我们已经越来越近。
STN屏幕：STN是SuperTwistedNematic的缩写，是我们接触得最多的LCD了，因为我们过去使用的灰阶手机的屏幕都是STN的。和前面几种LCD相比，STN型液晶属于被动矩阵式LCD器件，它的好处是功耗小，具有省电的最大优势。彩色STN的显示原理是在传统单色STN液晶显示器上加一彩色滤光片，并将单色显示矩阵中的每一像素分成三个子像素，分别通过彩色滤光片显示红、绿、蓝三原色，就可显示出彩色画面。和TFT不同，STN属于无源Passive型LCD，一般最高能显示65536种色彩。
OLED屏幕：OLED（OrganicLightEmittingDisplay）即有机发光显示器，在手机LCD上属于新崛起的种类。被誉为“梦幻显示器”。OLED显示技术与传统的LCD显示方式不同，无需背光灯，采用非常薄的有机材料涂层和玻璃基板，当有电流通过时，这些有机材料就会发光。而且OLED显示屏可以做得更轻更薄，可视角度更大，并且能够显著节省电能。
其他种类：除去上面这几大类LCD外，我们还能在一些手机上看到其他的一些LCD。比如日本SHARP的GF屏幕和CG连续结晶硅LCD。两种LCD相比较属于完全不同的种类。GF为STN的改良，能够提高LCD的亮度。而CG则是高精度优质LCD可以达到QVGA（240×320）像素规格的分辨率。
②、触摸屏
手机的触摸屏采用电阻性触摸屏，主要部分是电阻薄膜和玻璃基板组成。电阻薄膜是透明导电层，上面在有一层外表硬化处理，光滑防刮的塑料层，它的内表面也有一层导电层。在两个导电层之间有许多细小的透明隔离点把它们隔开绝缘。当手指或触摸笔触摸时，两层导电层之间有了接触，C33209监视到这种接触，将通过芯片内部的A/D转换接口来计算X、Y的位置；在C33209中，使用K50（Pin31）#PENINT作为触摸屏开始工作的中断请求信号；使用P24（Pin126）、P25(128)、P26(Pin1)、P27(Pin3)接口来控制给触摸屏加电，使用AD2（Pin33）、AD3(Pin34)作为触摸屏的A/D转换器。
当点击触摸屏时，先产生触摸屏的中断请求信号#PENINT，有了这个信号以后，C33209芯片通过P24,P25,P26,P27控制信号BXH、BXL、BYH、BYL给触摸屏加电，使其开始工作。点击触摸屏所产生的电平信号，通过C33内部的A/D转换器将这个信号转化为位置信号，最终实现触摸屏功能。

电容三点式振荡器（也叫考兹振荡器）：自激振荡器的一种。由串联电容与电感回路及正反馈放 大器组成。因振荡回路两串联电容的三个端点与振荡管三个管脚分别相接而得名。

不开机
开机的必要条件是：供电、13M主时钟、复位和维持信号正常。若硬件、软件不正常均会引起不开机。
（1）、按开机键，无任何电流反应为开机线或电源问题；如VBATT没有加到电源块，没有升压或开机线上没有3V左右高电平（此为低电平开机；若高电平开机，按下开机键VBATT应加到开机线上），电源块虚焊或损坏。
（2）、按开机键有10mA左右电流为13M主时钟问题。先查13M（或26M）供电，AFC控制电压（通常1.5V左右），供电和AFC正常再更换13M电路，应保证32.768KHz实时时钟和逻辑电路正常。
（3）、按开机键有50mA左右电流返回为软件问题，可重写软件解决。有些机型如摩托罗拉手机，按开机键电流在50mA停4秒左右返回零，是32.768KHz不正常。
（4）、按开机键电流100mA左右返回，为逻辑芯片虚焊或损坏。可用按压法判断出逻辑芯片虚焊予以补焊；如芯片损坏予以更换。
（5）、按开机键可以开机，但松手后关机，通常为维持信号或软件问题；判断方法：按开机键寻找网络后松手关机是维持信号问题；按开机键开机寻到网络的自动关机为软件问题。
（6）、如果即有500mA左右大电流说明机内有短路（电源、CPU、功放击穿）；如果功放是采用VBATT供电，取下供电电阻或功放后没有大电流为功放损坏；CPU主供电（一般1.8V）滤波电容两端电阻很小或为零，通常为CPU击穿损坏；若去掉CPU、功放供电电阻后还是大电流，说明电源块或直接与VBATT连接的电路有问题。大电流的判断方法：降低供电电压，使电流在200mA左右（不至于扩大故障），加电一段时间触摸电路板上的元件，哪个发热既是损坏的元件。

手机九大常见故障自我排除法
手机越来越普及，随之而来的问题和烦恼也日趋频繁。关键时刻手机出故障的事屡有发生，轻则令人气极败坏，严重时可能会带来巨大损失。所以最好还是牢记一些基本常识，学会自己排除一些手机的临时故障。以下就电话不能开机；不能呼叫；不能接收电话；电话不能开锁：SIM卡不工作：电池不充电：电池比正常耗电快：不能取消呼叫转移或呼叫禁止；不能拨发国际呼叫等常见故障的自我排除法作一介绍：
一、手机不能开机：
　　出现此故障往往是电池的原因，请检查电池是否充电
