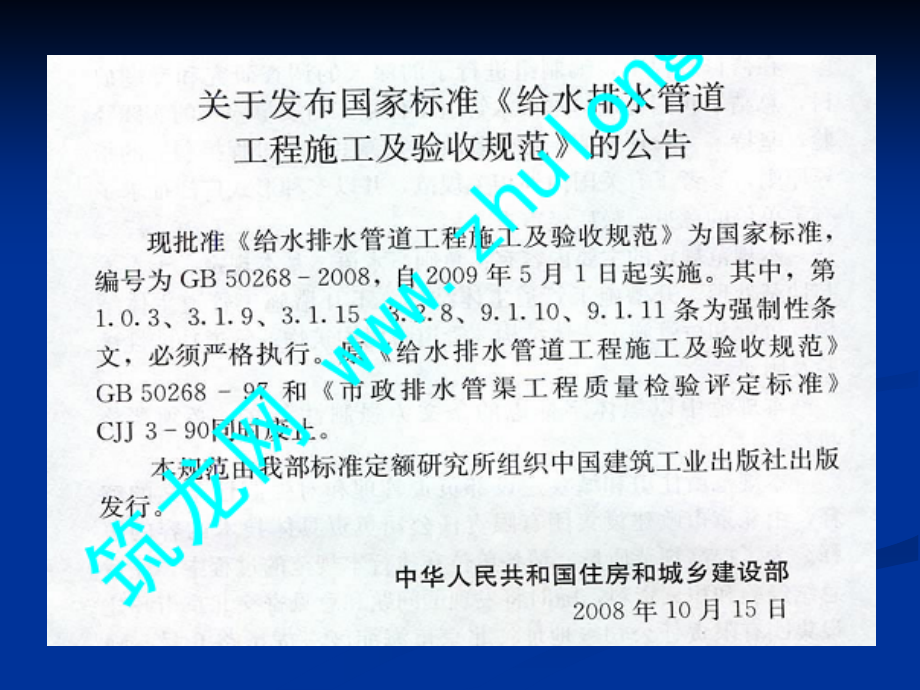

给水排水管道工程施工及验收规范GB-502682008上.pptx

,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,市政排水工程施工测量,市政排水工程工程一般属于地下构筑物。在较大的城镇及工矿企业中，各种市政排水工程常相互上下穿插，纵横交错。因此在施工过程中，要严格按设计要求进行测量工作，并做到,步步有校核,，这样才能确保施工质量。市政排水工程施工测量的主要任务是根据工程进度的要求，为施工测设各种基准标志，以便在施工中能随时掌握中线方向和高程位置。,第一节 施工前的测量工作,(1),熟悉图纸和现场情况,施工前，要认真研究图纸，了解设计意图及工程进度安排。到现场找到各交点桩、转点桩、里程桩及水准点位置。,(2),校核中线并测设施工控制桩,中线测量时所钉各桩，在施工过程中会丢失或被破坏一部分。为保证中线位置准确可靠，应根据设计及测量数据进行复核，并补齐已丢失的桩。,在施工时由于中线上各桩要被挖掉，为便于恢复中线和其他附属构筑物的位置，应在不受施工干扰、引测方便和易于保存桩位处设置施工控制桩。施工控制桩分中线控制桩和附属构筑物的位置控制桩两种,.,(3),加密控制点,为便于施工过程中引测高程，应根据原有水准点，在沿线附近每隔,150m,增设一个临时水准点。,(4),槽口放线,槽口放线就是按设计要求的埋深和土质情况、管径大小等计算出开槽宽度，并在地面上定出槽边线位置，划出白灰线，以便开挖施工。,第二节 市政排水工程施工测量,(1),设置坡度板及测设中线钉,市政排水工程施工中的测量工作主要是控制市政排水工程中线设计位置和管底设计高程。为此，需设置坡度板。坡度板跨槽设置，间隔一般为,10-20m,，编以板号。根据中线控制桩，用经纬仪把市政排水工程中心线投测到坡度板上，用小钉作标记，称作中线钉，以控制市政排水工程中心的平面位置。,(2),测设坡度钉,为了控制沟槽的开挖深度和市政排水工程的设计高程，还需要在坡度板上测设设计坡度。为此，在坡度横板上设一坡度立板，一侧对齐中线，在竖面上测设一条高程线，其高程与管底设计高程相差一整分米数，称为下反数。在该高程线上横向钉一小钉，称为坡度钉，以控制沟底挖土深度和管子的埋设深度。,第三节 顶管施工测量,当地下市政排水工程需要穿越其他建筑物时，不能用开槽方法施工，就采用顶管施工法。在顶管施工中要做的测量工作有以下两项：,(1),中线测设,挖好顶管工作坑，根据地面上标定的中线控制桩，用经纬仪将中线引测到坑底，在坑内标定出中线方向，如图,12-29,所示。在管内前端水平放置一把木尺，尺上有刻划并标明中心点，用经纬仪可以测出市政排水工程中心偏离中线方向的数值，依此在顶进中进行校正。如果使用激光准直经纬仪，则沿中线方向发射一束激光。激光是可见的，所以市政排水工程顶进中的校正更为方便。,(2),高程测设,在工作坑内测设临时水准点，用水准仪测量管底前、后备点的高程，可以得到管底高程和坡度的校正数值。测量时，管内使用短水准标尺。如果将激光准直经纬仪安置的视准轴倾斜坡度与市政排水工程设计中心线重合，则可以同时控制顶管作业中的方向和高程。,第四节 竣工测量,市政排水工程竣工测量包括市政排水工程竣工平面图和市政排水工程竣工纵断面图的测绘。竣工平面图主要测绘市政排水工程的起点、转折点、终点、检查井及附属构筑物的平面位置和高程，测绘市政排水工程与附近重要地物,(,永久性房屋、道路、高压电线杆等,),的位置关系。市政排水工程竣工纵断面图的测绘，要在回填土之前进行，用水准测量方法测定管顶的高程和检查井内管底的高程，距离用钢尺丈量。使用全站仪进行市政排水工程竣工测量将会提高效率。,坡度板作用,管道施工中的测量工作主要是控制管道中线设计位置和管底设计高程。为此，需设置坡度板。坡度板跨槽设置，间隔一般为,10-20m,，编以板号。根据中线控制桩，用经纬仪把管道中心线投测到坡度板上，用小钉作标记，称作中线钉，以控制管道中心的平面位置。,沟槽开挖的质量通病及防治,(,一,),边坡塌方,1,现象：在挖槽过程中或挖槽之后，边坡土方局部或大部分坍塌或滑坡。,2,原因分析,(1),为了节省土方，边坡坡率过陡,(,不符合规范规定,),或没有根据槽深和土质特性建成相应坡率的边坡，致使槽帮失去稳定而造成塌方。,(2),在有地下水作用的土层或有地面水冲刷槽帮时，没有预先采取有效的排、降水措施，土层浸湿，土的抗剪强度指标凝聚力,c,和内摩擦角,降低，在重力作用下，失去稳定而塌方。,(3),槽边堆积物过高，负重过大，或受外力震动影响，使坡体内剪切力增大，土体失去稳定而塌方。,(4),土质松软，挖槽方法不当而造成塌方。,3,危害：由于塌方易使地基受到扰动，使下道工序难以进行。严重的会影响槽边以外建筑物的稳定和安全，易造成人财物的损失。,(2),较深的沟槽，宜分层开挖。人工开挖多层槽的中槽和下槽机械开挖直槽时，均需按规定进行支撑以加固槽帮。其支撑形式、方法和适用范围可参照表,3,2,3,确定。,(3),掌握天然排水系统和现况排水管道情况，做好地面排水和导流措施。当沟槽开挖范围内有地下水时应采取排降水措施。将水位降至槽底以下不小于,0.5m,，并保持到回填土完毕。,(4),挖槽土方应妥善安排堆存位置。一般情况堆在沟槽两侧。堆土下坡脚与槽边的距离应根据槽深、土质、槽边坡来确定。其最小距离为,1.0m,。若计划在槽边运送材料，有机动车通行时，其最小距离为,3.0m,，当土质松软时不得小于,5.0m,。,(5),沟槽挖方，在竖直方向，应自上而下分层，从平面上说 应从下游开始分段依次进行，随时做成一定坡势，以利排水。沟槽见底后应及时施工下,道工序，以防扰动地基。,5,处治方法：沟槽已经塌方，要及时将塌方清除，按规定做支撑加固措施。,(,二,),槽底泡水,1,现象：沟槽开挖后槽底土基被水浸泡。,2,原因分析：,(1),天然降水或其他客水流进沟槽。,(2),对地下水或浅层滞水，未采取排降水措施或排降水措施不力。,(3),危害；槽基被浸泡后，地基土质变软，会大大降低其承载力，引起管渠基础下沉，造成管渠结构折裂损坏,3,预防措施：,(1),雨季施工，要将沟槽四周叠筑闭合的土埂，必要时要在埂外开挖排水沟，防止客水流入槽内。,(2),下水道接通河道或接入旧雨水管渠的沟段，开槽应在枯水期先行施工，以防下游水倒灌入沟槽。,(3),在地下水位以下或有浅层滞水地段挖槽，应使排水沟，集水井或各种井点排降水设备经常保持完好状态，保证正常运行。,(4),沟槽见底后应随即进行下一道工序，否则，槽底以上可暂留,20cm,土层不予挖出，作为保护层。,4,治理方法：,(1),沟槽已被泡水，应立即检查排降水设备，疏通排水沟，将水引走、排净。,(2),已经被水浸泡而受扰动的地基土，可根据具体情况处治。当土层扰动在,10cm,以内时，要将扰动土挖出，换填级配砂砾或砾石夯实；当土层扰动深度达到,30cm,但下部坚硬时，要将扰动土挖出，换填大卵石或块石，并用砾石填充空隙，将表面找平夯实。,(,三,),槽底超挖,1,现象：所开挖的沟槽槽底，普遍或局部或个别处低于设计高程，即槽底设计高程以下土层被挖除或受到松动或扰动。,2,原因分析：,(1),测量放线的错误，造成超挖。,(2),采用机械挖槽时，司驾人员或指挥、操作人员控制不严格，局部多挖。,3,危害：,(1),超挖部分要回填夯实，造成工力浪费。,(2),回填夯实的原土或其他材料的密实度，均不如原状土均匀，易造成不均匀沉降。,4,预防措施：,(1),加强技术管理、认真落实测量复核制度，挖槽时，要设专人把关检验。,(2),使用机械挖槽时，在设计槽底高程以上预留,20cm,土层，待人工清挖。,5,治理方法：,(1),干槽超挖在,15cm,以内者，可用原土回填夯实，其密实度本应低于原地基天然土的密实度。,(2),干槽超挖在,15cm,以上者；可用石灰土处理，其密度不应低于轻型击实时,95,。,(3),槽底有地下水，或地基土地含水量较大，不适于加夯时，可用天然级配砂砾回填。,(,四,),槽底土基受冻,1,现象：进入冬季挖槽，当日平均气温在,5,或,5,以下，或日最低气温在,0,或,0,以下时，挖至槽底未采取肪护措施，槽底土基受冻。,2,原因分析：冬季挖槽见底后，没有在当日进行下道工序施工，又未采用覆盖防冻措施。,3,危害：遭受冻结的土层较原状土体积增大，在回境后，冻土层融化，产生融沉。融沉时的变形包括沉陷变形和负荷压缩变形两种。因此，槽底土层冻结，往往是形成管渠基础不均匀沉降，造成结构断裂的潜在原因。,4,预防措施：,(1),当挖槽见底后，若不能立即进行下道工序时，应保留,30cm,挖松的土层，以作为防护层。,(2),当日最低气温在,0,或,0,以下时，沟槽见底，可用单层塑料布、单层或多层草帘覆盖槽底。,5,治理方法：将槽底结冻的土层全部挖出，根据冻层厚度及扰动深度，可参照,(,三,),的处治方法处理。,(,五,),沟槽断面不符合要求,1,现象：沟槽坡脚线不直顺，槽帮坡度伯陡槽底宽度尺寸不够。,2,原因分析：,(1),施工技术人员在编制施工组织设计之前没有认真学习设计图纸和规范要求，没有充分了解挖指地段的土质、地下构筑物、地下水位以及施工环境等情况，所砌定的挖槽断面不合理。,(2),挖槽的操作人员或机械开槽的司驾人员不按要求的开槽断面施工，又管理不力，一味图省工、省力。,3,危害：大量的施工实践证明，不合理的窄槽、陡槽是人身伤亡事故的直接祸根，是影响操作造成工程质量低劣的重要原因。,4.,预防措施：,(1),施工技术人员要认真学习设计图纸和施工规范，充分了解施工环境。在研究确定挖槽断面时，既要考虑少挖土、少占地，更要考虑方便施工，确保生产安全和工程质量，做到开槽断面合理。,(2),开槽断面系由槽底宽、挖探、槽层、各层边坡坡率以及层间留台宽度等因素确定。槽底宽度，应为管道结构宽度加两侧工作宽度。每侧工作宽度数可莉,V,4,的规定选用。,(3),操作人员要按照技术交底中合理的开槽断面和施工操作规程施工。,5,治理方法：,(1),在只有槽底宽度较窄，不影响生产安全的情况下，在槽底部两侧削挖坡脚，加设短木护桩，使槽底宽度达到要求。,(2),对于危及人身安全或严重影响操作，难以保证工程质量的不符合要求的槽宽，可在慎重研究，采取安全措施后，另行劈槽，直到符合标推为止。,(,六,),堆土不符合规定,1,现象：土方堆放位置不妥当，槽边堆土超高，推土堵塞排水出路，堵塞施工通道；严重时在已安装的管道上、盖板方沟上超高堆土。,2,原因分析：,(1),管渠工程土方堆放问题，在施工管理人员中是常常被忽视的。,(2),施工管理人员、操作人员对堆土的有关规定不熟悉，或虽知道，但执行、落实不坚决不彻底。,3,、危害：,(1),槽边堆土超高；靠近槽边堆土，加大对槽帮的土压力，易造成坍槽危及操作人员安全和管渠结构安全。,(2),堆土靠近槽边不留通道；一则影响施工材料、设备运输；二则遇风吹、雨冲或其他震动，堆土易溜入槽内，影响施工操作，影响工程质量。,(3),在已完工的管渠上超高堆土，易使管道结构压裂、渠道盖板压断。,(4),在房根、墙根超高堆土，由于土的侧压力特别在雨水将堆土浸湿下沉，侧压力骤增时,),超过墙体允许的侧压力，易压 倒房墙。,4,预防措施：,(1),在开槽挖土之前，施工技术人员要根据施工环境、施工季节和作业方式，制定安全、易行、经济合理的堆土、弃土、运土、存土的施土方案。并作详细的施工技术交底。,(2),全面熟悉和认真执行有关堆土的规定。,(3),在回填的管道上堆土，其堆土高度与管道现有覆土深度之和不得大于该管道设计上允许的覆土深度。普通混凝土和钢筋混凝土排水管一般不超过,6m,，管壁加厚加重钢筋混凝土管一般不超过,12m,。,5,治理方法：对不符合规定的堆土，要根据具体情况，采取补救措施进行处理。严重违犯规定的要重新整治或装运倒除。,
