万利达VCD维修资料.doc

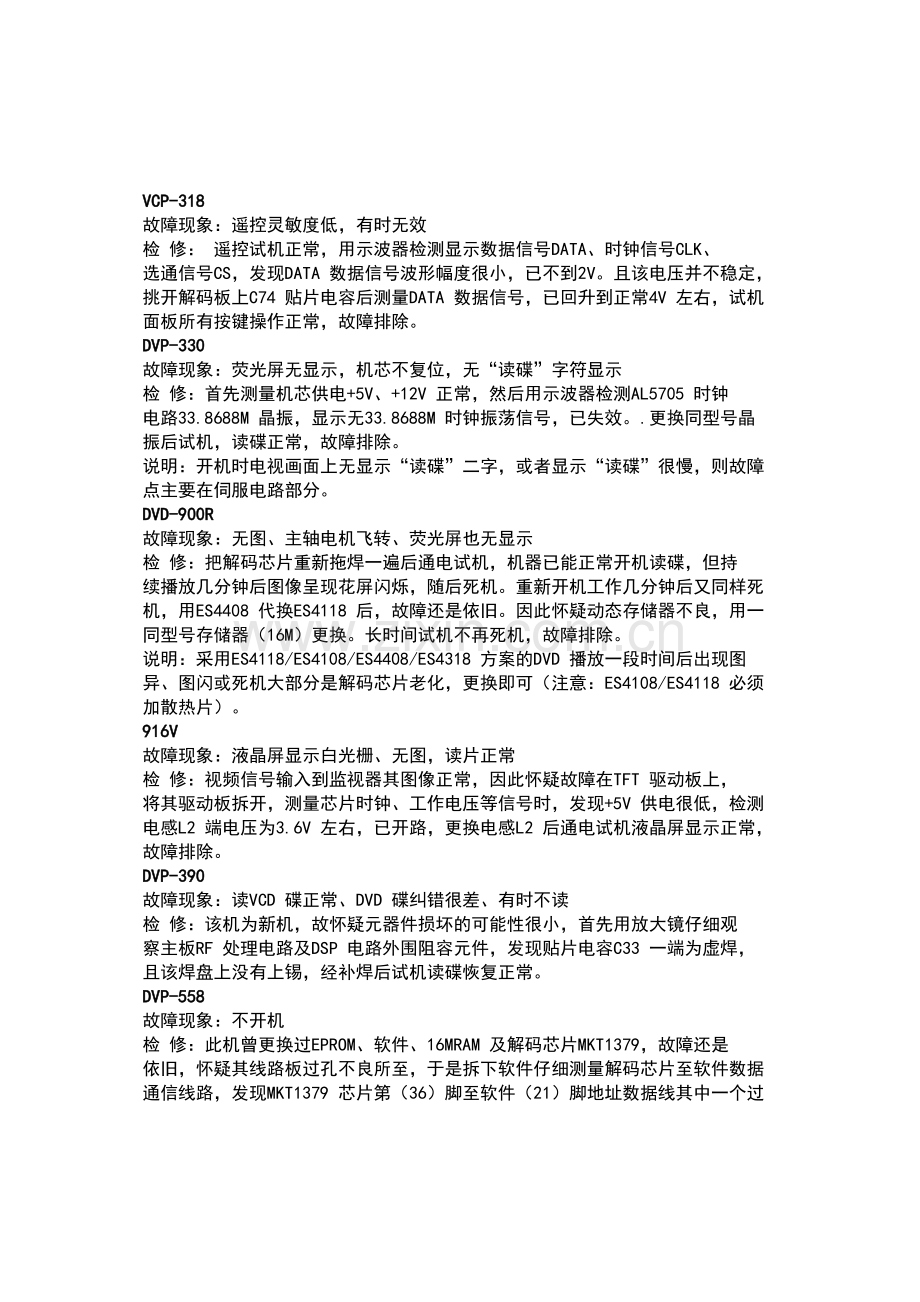

VCP-318
故障现象：遥控灵敏度低，有时无效
检 修： 遥控试机正常，用示波器检测显示数据信号DATA、时钟信号CLK、
选通信号CS，发现DATA 数据信号波形幅度很小，已不到2V。且该电压并不稳定，
挑开解码板上C74 贴片电容后测量DATA 数据信号，已回升到正常4V 左右，试机
面板所有按键操作正常，故障排除。
DVP-330
故障现象：荧光屏无显示，机芯不复位，无“读碟”字符显示
检 修：首先测量机芯供电+5V、+12V 正常，然后用示波器检测AL5705 时钟
电路33.8688M 晶振，显示无33.8688M 时钟振荡信号，已失效。.更换同型号晶
振后试机，读碟正常，故障排除。
说明：开机时电视画面上无显示“读碟”二字，或者显示“读碟”很慢，则故障
点主要在伺服电路部分。
DVD-900R
故障现象：无图、主轴电机飞转、荧光屏也无显示
检 修：把解码芯片重新拖焊一遍后通电试机，机器已能正常开机读碟，但持
续播放几分钟后图像呈现花屏闪烁，随后死机。重新开机工作几分钟后又同样死
机，用ES4408 代换ES4118 后，故障还是依旧。因此怀疑动态存储器不良，用一
同型号存储器（16M）更换。长时间试机不再死机，故障排除。
说明：采用ES4118/ES4108/ES4408/ES4318 方案的DVD 播放一段时间后出现图
异、图闪或死机大部分是解码芯片老化，更换即可（注意：ES4108/ES4118 必须
加散热片）。
916V
故障现象：液晶屏显示白光栅、无图，读片正常
检 修：视频信号输入到监视器其图像正常，因此怀疑故障在TFT 驱动板上，
将其驱动板拆开，测量芯片时钟、工作电压等信号时，发现+5V 供电很低，检测
电感L2 端电压为3.6V 左右，已开路，更换电感L2 后通电试机液晶屏显示正常，
故障排除。
DVP-390
故障现象：读VCD 碟正常、DVD 碟纠错很差、有时不读
检 修：该机为新机，故怀疑元器件损坏的可能性很小，首先用放大镜仔细观
察主板RF 处理电路及DSP 电路外围阻容元件，发现贴片电容C33 一端为虚焊，
且该焊盘上没有上锡，经补焊后试机读碟恢复正常。
DVP-558
故障现象：不开机
检 修：此机曾更换过EPROM、软件、16MRAM 及解码芯片MKT1379，故障还是
依旧，怀疑其线路板过孔不良所至，于是拆下软件仔细测量解码芯片至软件数据
通信线路，发现MKT1379 芯片第（36）脚至软件（21）脚地址数据线其中一个过
孔已开路，待重新连接好该过孔后通电试机，图像正常，故障排除。
DVP-818
故障现象：不读碟 光头复位、聚焦等初始动作正常
检 修：试换RF 芯片MKT1336、MKT1379 后无效，放入碟片在机器显示无碟之
前，用示波器测得MKT1379 芯片RF 包络信号输入正常（215）、（216），第（207）
脚无信号，电压为0V。正常应为2V 左右。该脚为RF 直流纹波检测输入，但测
其MKT1336（25）纹波检测输出电压为1.8V 正常，此脚信号直接送至MKT1379
（207）脚，怀疑信号中断，经检测MKT1336（25）脚过孔阻值变大，用一小段
导线连接好该过孔，试机，读碟恢复正常，故障排除。
DVP-810
故障现象：有时无规律自动进出仓
检 修：首先拔掉显示板与主板相连的数据线，长时间试机未见故障，说明故
障存在显示板上。检查显示板上的所有按键未见异常，检查进出仓矩阵发现R4
（33K）下拉电阻一端假焊，补焊后故障排除。
DVR-R2
故障现象：荧光屏无显示，其它功能正常
检 修：开机后用示波器检查主板到显示板上的电压和3 条数据线均正常，可
见故障存在显示板上，拆下面壳时发现面壳内侧涂有一层可导电的银色物体，仔
细观察发现面壳与显示屏灯丝引脚碰到一起，重新装起后故障排除。
DVP-356
故障现象：开机播一段时间后变压器出现萧叫声
检 修：该机通电工作正常，但拨一段时间后发出啸叫声，此时断开负载萧叫
声消失，怀疑是变压器带载能力差，试更换变压器后故障依旧，用示波器测量输
出电压时发现+5V 纹波系数较大，检查该组滤波电容C13（1000U/16V）温度偏高，
试更换故障排除。
分析：该故障是由于整流二极管与该滤波电容相隔太近导致，长时间的烘烤造成
电解性能遍差。
DVP-356
板号1462C
故障现象：不读碟，光头无激光但复位、聚焦正常
检 修：测激光控制三极管Q4、Q5（型号：2N3903）正常，通电时C 极电压
1.8V，正常时应该是+4.6V 左右，顺着C 极线路测量至限位电阻R7 时，发现R7
两端压降为2.9V，显然是该电阻变值，更换后故障排除。
VCP-N318
故障现象：有声无图，显示正常
检 修：测量视频输出电感L1 及嵌位二极管D1、D2 均正常，怀疑是芯片
ES3980F 不良，试更换后故障依旧，看来是芯片外围元件不良造成的，通电用示
波器测外围各贴片电容，发现ES3890F 的第四脚外接电容C3 两端电压几乎相等，
焊下用万用表10K 档测量果然漏电，更换104 贴片电容，故障排除。
N318/N316 遥控器
故障现象：遥控有时不灵
检修：在平时维修当中，经常发现该机型的遥控器（板号为QH1795）有时遥控
不灵，经检查此型号遥控板中的邦定芯片不良，只需把该邦定芯片换成
PT2222-001 后即可彻底解决。
DVP-310
故障现象：按键不灵
检 修：该机读碟、屏显、遥控均正常但按键却失效，经检查显示板上的电压
及BCK、DAT、CS 三条数据信号以及按键本身均正常，怀疑是驱动片PT6312 不良，
更换后故障依旧，看来是碰到罕见故障了，再次仔细检查，发现主板插接件J1
除了三条数据线外还另有一条是面板到主板的按键通讯信号线，是从J1 的第2
脚经R32 直接到NDV8401 解码芯片的83 脚，用万用表测这条线路为断路，经检
查为孔化不良所致，用细导线短接后故障排除。
DVP-818
故障现象：无图像无屏显
检 修：开机测电源5V、3.3V 正常,用示波器测MT1379 供电正常,测27M 晶振
正常,测存储器有信号输入及输出由此判断有可能是软件27V802F(DVP818-V1)
坏,更换后图像正常,有屏显,但按键不受控,后更坏PT6319 后控制正常,故障排
除.
DVP818
故障现象:能读出碟片不能播放
检 修:先试换280 光头,故障依旧,后测1379 和1336 的电压供电正常,后考虑
整机的所有控制程序,都写在软件上如软件出现故障也会出现此故障后更换
27V802F(DVP818-V1)芯片故障排除.
DVP818
故障现象:只读VCD,读DVD 时图像无或花屏
检 修:先试换280 光头,故障依旧.后根据故障现象判断(1)可能为
HY57V64160 存储坏,(2)则为DVD\VCD 转换控制电路有故障,而这电路包括,1379
和软件,先试换HY57V64160 存储,故障依旧,后试换MR27V802F,故障排除.
DVP806
故障现象:不读VCD,有时读出1.1 版
检 修:试换310 光头,故障依旧,根据读碟现象,有时能读1.1 版,有时可以读,
但严重卡碟,可判断,读碟电路和控制电器有故障,先试换806 软件,故障排除.
DVP866
故障现象:不读碟,读碟时,显示屏有闪动.
检 修:先试换光头,故障依旧,后仔细观察,在读碟的时候,显示屏不亮,一下
后又恢复正常.测电源电压,5V 在读碟的时候会低一下再恢复正常.判断有可能
是电源故障.把电源的1000UF/16V 电容两个换掉后,再换掉PC817,KA431，之后
故障排除.
N329
故障现象:无图像
检 修:查S 端子有信号,说明有视频输出,顺着视频查到C8550,不正常,换掉
后故障排除.
DVR-R2
故障现象：刻录时出现图像抖动。
检 修：经反复观察，该机在播放时正常，刻录时异常，图像抖动，有可能
24 存储器不良造成，更换后故障排除。
MDVD6818
故障现象：光头向内移，不读
检 修：光头向内移，说明驱动块坏，使寻迹电机始终工作，检测信号，控制
不正常。先测检测开关，没有变化，拆下机芯仔细观察，检测开关损坏，更换后
故障排除。
MDVD6838
故障现象：话筒无声
检 修：测话筒板供电正常，测4558 供电正常，后试换TA20115 后故障排除。
DVP801
故障现象：卡碟
检 修：在播放碟片时图像发生周期性停顿，一般图像发生有规律的，周期性
停顿大多数与HY57V1616 存储有关，先试换310 光头故障依旧，后换HY57V1616
两个存储器后故障排除。
长沙技术服务中心
N2200
故障现象：机器不读碟，有时读碟死机，主要表现为能聚焦，有激光，读碟时有
时能转动一下，但转速很慢。
检 修：初步估计为驱动电路问题。测电压电阻都正常（碟片停止状态），当
读碟转动时，7V 电压下降很多，怀疑电源有问题，更换电源板中7V 电压的整流
二极管FR107 后，试机一切正常。
DVP-368
故障现象：机器不读碟，VCD，DVD 碟都能正常转动，但很长时间都读不出来。
检 修：故障应是伺服部分问题。先测ES6628（143 脚）电压有4V 左右，电
压偏低（正常电压为5V 左右），看线路走向可知，应为ES6628 不良，代换后，
试机正常。
DVD-916V
故障现象：开机白屏，能读碟且有声音，外接电视机图象正常。
检 修：判断故障出现在显示屏及外围电路，打开外壳，用镊子摇动排线，无
任何反应，在测显示板时发现24C01 电压不正常，试代换24C01 后，故障依旧。
通过询问后得知916V 所有24C01 均带有数据，更换新的24C01 后，试机一切正
常。
DVP-368
故障现象：读DVD 碟显示区码错误。
检 修：机器读DVD 碟时，每次都出现区域错误的提示，通过进一步检修，确
定为主板故障。但主板上的ES6628，EPROM，ES1336，24C01 都未被更换过，用
示波器没发现异常。经过询问后得知该故障可用以下方法解决：出仓后，按遥控
器上的标题键，然后按“上一曲”键，再按“下一曲”键，最后按一下“0”键。
照此方法操作后，试机一切正常。出现此故障的原因一般都是24C01 更换不正确
所致。
MAV-356
故障现象；按下电源开关，显示屏有时有显示，有时无。
检 修：用示波仪检测显示，板的信号正常，当检查6M 晶振时，发现并无振
荡信号，当反复开关时，振荡也是时有时无，换下6M 晶振，一切正常。
DVP-356
故障现象：不读碟
检 测：测量ES6628F 的第54、55、57 脚信号都正常，检查外围的电路，发
现第161（1.5V）、164（1.5V）脚的电压不正常，正常的电压为161（0.3V）、164
（3V），检查外围的电容，发现C32 漏电，更换后电压正常，故障排除。
DVP-366
故障现象：不读碟
检 修：测量MT1336F 第6、7 脚RF 的信号无输出、无电压，检查MT1379GE
第215、216 脚的电压，均正常，更换MT1336F 后，故障排除。
VCP-A56
故障现象：不读碟
检 测：用万用表测量各组电压都正常，检查CXD3068 第39、40、41 脚的电
压，发现第39 脚无电压，再检查其线路的C82，也无漏电，测量A2550 的第13
脚也无电压，因此判定问题可能在A2550 方面，更换A2550 后，故障排除。
VCP-N2210
故障现象：有时不读碟
检 修：检测机器时发现当机器不读碟时，机器的显示屏马上就较暗淡，因此
怀疑问题应该在电源方面，测量电压发现，当不读碟时+5V 的电压马上下降，沿
线路查找，发现D8 的性能不良，更换后试机，机器恢复正常。
DVP-356
故障现象：图象异常，但声音正常
检 修：图象只有电视屏幕的上面一半，用示波器测量MT1379GE，有信号输
出，内存64M 的信号异常，更换64M 后，故障排除。
DVP-590
故障现象：无电源
检 修：测量ZM2659 的+16V 的电压正常，ZM2659 的输出电压+5V 不稳定，更
换ZM2659 后，仍无电源，再测量PC817 及KA431 的电压也不正常，更换PC817
和KA431 后，电压恢复正常。
VCP-N318
故障现象：一声道无声
检 修：开机有图象，左声道无声，用万用表测量电压+12V 正常，但无-12V
电压，拔
去输出板，-12V 电压恢复正常，说明问题出在输出板上，用示波器测量C4558
各脚的波形，发现C4558 第2 脚短路，更换C4558 后，故障排除。
VCP-A26
故障现象：不读碟
检 修：开机画面正常，主轴电机转速飞快，测量驱动集成BA6392 的各组电
压，发现有两脚电压不正常，更换后，故障依旧，再测量CXD3068，发现第25
脚波形异常，更换CXD3068 后，故障排除。
VCP-N30
故障现象：有声音，无图象
检 修：可以读碟，有声音，可以判断故障出在视频编码电路方面，该机视频
编码集成为BT852，测量该集成外围电容C7、C8、C9 的电压，发现C8（104P）
已短路，更换后，图象正常。
DAV-610
故障现象：左、右主声道有电流声
检 修：接入音源，开机发现左、右主声道有电流声，中置、环绕正常，由此
可以判断故障应在公共部分，测量各组电压，发现+35V 电压偏低，用万用表测
量整流桥堆电压正常，再测量6800UF/63V 电容时发现容量明显偏低，更换后，
机器恢复正常。
MAV-300
故障现象：各声道都无声音输出
检 修：开机检测，各组电压正常，声道输出继电器可以吸合，用示波器测量
CJ4（左右声道后级输出）L、R 波型正常，逐级检查发现L、R 两组后级放大电
路均无工作，由电路原理分析，故障应出在L、R 两组声道的公共部分，用万用
表逐一测量发现100K 电阻开路（J15 跳线上方），更换后机器恢复正常，此故障
目前已发现较多。
DVP-866
故障现象：自动进仓
检 修：开机检测，发现机器进仓正常，读碟和各种操作均正常，只是刚一出
仓就又马上进仓，测量机芯仓门出仓限位开关的电压时发现，到位时电压会抖动
一下，马上又恢复，这时仓门就自动进仓，由此可以断定故障应该是出仓限位开
关内部接触不良，拆下限位开关清洗后故障现象排除。
MDVD6818（逐行）
故障现象：不开机，但光纤发光，面板LED 全亮
检 修：由现象推断故障原因由主板所至，测AML3370 电压，时钟，复位均正
常。AML3370 微热。较大可能虚焊，试补焊该芯片后开机正常。此现象若补焊AML
3370 无效，可能为软件不良，AML 3370 虚焊会出现有时不开机.此现象中，若机
芯不工作（主轴不转，光头无光）多为 AML 3370 不良。若时好时坏或放一段时
间死机，多为3.3V 不良。
MVD-7100
故障现象：MIDI 碟字幕残缺，其它正常.
检 修：此现象常理推断在MIDI 处理部分，测MIDIROM,SAM9733,UT61C256
之间数据通讯均正常，将上述IC 及24C01,F08,AT27C040 逐个代换故障依旧,逐
个测量MIDI 部分电容均正常。最终偶然发现BA6392 旁C112 未装（此机被人修
过）,将其装上后故障排除。
DVP-558
故障现象：先放VCD 正常,DVD 无声，有时啸叫。若先放DVD 其无声,播放VCD 也
无声。
检 修：VCD 正常，DVD 异常故障因在解码部分.试用先软后硬的方法，先更换
24C01 及软件故障依旧，更换1379 后故障排除。
MVD-5500
故障现象：不开机
检 修：测供电正常，8MVCO 不振（开机瞬间正常）其余VCO 均正常。更换MIDIMCU
后无效,测CPU 与其他IC 之间数据时,发现时有时无。无奈采用代换法，当更换
软件后故障排除。若逻辑门电路16V8H-25 不良也会出现此现象。
MVD-7000
故障现象：VCD 正常,播MIDI 碟放热死机，有伴奏无人声，且字符显示乱。
检 修：考虑到无人声，分析故障可能在MP3 人声解码电路，更换人声解码板
故障依旧，随之代换与之相关软件与解码芯片故障仍未排除。当测量人声解码板
插座时，发现7L7231④脚与插座⑧脚开路，重新用导线连接好后，通电长时间
试机，故障排除。
DVP-356
故障现象：不读DVD
检 修：不读DVD 多为光头不良，更换光头后故障依旧。检查伺服部分，先补
焊ST6300，ST8830 及外围RC 电路故障依旧，测量ST6300 各组供电，发现2V
偏低，经查其外接滤波电容BC19 漏电，更换后故障排除。
DVP-328
故障现象：不通电
检 修： 拆机后发现电源板3N90A 下方的线路板已被烧糊，经查3N90A 及
UC3842 已损坏。更换3N90A,UC3842 检查限流电路后，开机电压正常，读碟，声
音，图象均正常。但不到一分钟3N90A 便严重发烫，检查外围电阻均无异常。检
查UC3842 第4 脚波形有异，仔细观察发现其外接的电容C11 线路断裂，将其连
接好后故障排除。
DVP-320
故障现象：L 声道无输出
检 修：用遥控调试后故障依旧，将主板取下后声音正常，分析可能为接触不
良。通电测试音频输也电路Q14、U17 均正常，补焊后，给主板音频部分施加一
点压力，声音时有时无。当把主板取下后测试其声音输出正常，故仔细检察，发
现装上主板，后面板螺丝钉刚好接触到印制板音频输出信号线，使其无声，当调
整后面板螺钉位置和在线路板后面加上绝缘措施后，试机故障排除。
DVR-R3
故障现象：开机荧光屏无显示，按键失控，但视频输出正常。
检 修： 当给主板轻轻施加一定压力时，面板显示、控制也恢复正常，当无
外加压力时，故障依旧，故怀疑其主板可能有接触不良的地方。仔细检察发现其
视频A∕D 转换IC SAA7114H 第（31）脚虚焊，经补焊后，故障现象排除。
DVP-818
故障现象：不读D9 格式碟
检 修： 换上新光头试机，故障依旧。观察光头动作，光束均正常，断定故
障出在主板。经仔细观察发现集成MT1336 边缘的C142、C145 未装(此机被人修
过)，将电容装好后试机正常。
MVD-5500
故障现象：开机有时兰底不正常，字符拖尾
检 修：用示波器检测芯片电压时发现3.2V 供电压异常，发现有杂波且电压
偏低，随之断开负载测量，电压同样也只有2V 左右。由此判断故障出于电源板，
经仔细检查发现电容C11 漏电，更换此电容后故障现象排除。
SVCD-A8
故障现象：不读碟,且读时碟片高速反转
检 修：试更换光头后故障依旧，分析是伺服电路不良，补焊CXD3068 和外围
电路后故障依旧，经观察与测量，当用示波器检测ＤＳＰ各相关引脚电压与波形，
当检测到电容Ｃ138 时，发现此电容有漏电现象，拆下测量其直流阻值为60Ｋ左
右，将其更换后试机，故障排除。
DVP-530(II 代)
故障现象：不开机，屏显显示HELLO 字样
分析检修： 用示波器检测MT1369 与Flash Rom 及RAM 之间的数据通讯发现
MT1369 与RAM 之间的数据异常，试更换Ram 后试机正常。
DVP-320
故障现象：机器播放半小时左右后不读片，死机(热机死机较频繁)
检 修：首先更换光头后试机无效，补焊伺服仍未排除，试代换MT1366 后，
故障排除。
DVP-300
故障现象：刚开机时兰屏正常，随后兰底和光纤发光管一直闪烁，若把机芯排线
J2 断开则兰底正常。
检 修：更换机芯试机故障依旧，更换NDV8401 仍未排除，最后试代换软件
03、04 后故障排除。
MDVD-6818(逐行)
故障现象：VCD.DVD 播放正常，MIDI 碟能读出，但选曲后不能放送
检 修：补焊MIDI 部分无效，换Ver3.3、61c256、HC574 未能排除，最终补
焊AML3370 故障排除。
MDVD-6818
故障现象：播放VCD，DVD 正常，MIDI 碟噪声。
检 修：播放VCD、DVD 碟片正常说明伺服电路正常，故障可能为解码电路不
良。用手按压解码芯片有时会正常，怀疑3370 虚焊，但将其补焊后故障依旧。
更换AML3370 后试机数小时未发现问题，故障排除！
VCP-58MP
故障现象：纠错太差，会死机
检 修：用示波器检测RF 信号时有时无，怀疑故障可能出在伺服电路。此类
故障电容漏电的可能性较大，更换电容C82 后机器恢复正常，经试机未出现死机。
MDVD-6818
故障现象：MIDI 碟播放一段时间后，声音出现噪音现象。
检 修：播放MIDI 歌曲不良其问题应出在MIDI 处理电路，用示波器检测9733
无信号，代换 9733 后故障依旧，当用示波器测量晶振9.6M 时故障消失，怀疑
9.6M 不良将其更换后机器恢复正常。
DVP-801
故障现象：不开机
检 修：开机测量电压时发现5V 只有1.5V，取下电源板检测发现5V 电压有
脉动现象。把此电源装到其他机器上试机正常，怀疑故障出在主板，取下1389
后5V 依旧短路，后经仔细观察发现一只4558 的引脚短路，将短路点焊开后装上
1389 试机，故障排除。
VCP-58MP
故障现象：有时不开机
检 修：检测电压正常，用示波器检测RAM 不开机时无信号,将其更换后故障
排除。
DVP-819
故障现象：有时不开机
检 修：机器在播放一段时间后绿屏并发出怪声但面板时间显示正常。分析此
故障一般出在解码电路，用示波器检测8200 和16M 之间的通讯不正常，将
HY57V1616 代换后故障排除。
DVP-806 801 803
故障现象：VCD 纠错差，声音有快跳现象
检 修：将机器升级后故障依旧，怀疑解码电路部分出现不良。补焊后故障依
旧，当代换24C16 后故障排除。
说明：其实只需把机器的设置复原，即恢复出厂默认即可。
MV-7000
故障现象：VCD 无声
检 修： 能播放CD 说明DSP 部分正常，检测8830A 的ABCK、AXCK、AWCK 均
正常，只有ADATA 无信号输出。补焊8830A 后故障依旧，将24C01 更换后故障排
除。
MDVD-6818
故障现象：VCD 不放送
检 修： 代换机芯后故障依旧，怀疑伺服电路不良，代换5705 后故障依旧，
在补焊MML3250 无效后将软件29F400 更换故障排除。
MVD-6818
故障现象：不读碟
检 修：读碟时光头外移并发出“嗒嗒”声，怀疑伺服电路DSP 处理部
分不良，补焊ALI5705 后故障依旧，在检查外围电路时发现电容C177 有漏电现象，将其更换后故障排除。
MVD-7000 7100 7200
故障现象：MIDI 不定时死机
检 修：怀疑此故障出在MIDI 处理部分，检查外围电路未发现问题，后将
61C256 更换后故障排除。
DVR-R25
故障表现：正常工作几分钟后死机，黑屏。
检 修：通电测量电源输出+5V、+3.3V 等供电，在出现死机更象时测得+3.3V
电压降至+2.8V，且不稳定，随即更换G030BL（电源板+3.3V 稳压IC）后长时间
通电试机，故障排除。
MCL-1802B 电磁炉
故障表现：通电后有蜂鸣声响，数码管显示末位数8 字样，按键无效，机器不能
工作。
检 修：经检测CPU +5V 供电、时钟、复位及CPU 本身均无异，怀疑逻辑电路
三线-八线译码器74LS138 不正常，将其更换后故障排除。
MCL-2102 电磁炉
故障现象：通电无任何反应。
检 修：断开线盘后测试开关电源，无+18V、+5V、+24V、～3V 电压输出，分
别检测开关管（Viper12A）、光耦(PC817)、晶闸管(KA431)及相关阻容器件未见
异常,断定为开关变压器EE-1610 损坏，更换同型开关变压器后故障排除。
N902
故障现象：读DVD 转速过快，后无碟
检 修：首先更换光头故障依旧，测供电正常，换MT1366.4M 缓存无效，换
MT1388 故障依旧。用示波器测+5V、3V 供电，发现+5V 供电有纹波干扰，检修电
源发现C4<471p>电容漏电，更换故障排除。
N902
故障现象：设置菜单窗口为粉红色，DVD 碟字幕为粉红色，其余正常。
检 修：分析可能为软件不良，换29F800、24C01 故障依旧，补焊4108 未排
除，最终更换ES4108 故障排除。
DVP-356
故障现象：碟片读出后无兰底，有时又出现兰底
检 修：测量供电正常，当无兰底时测8200A 与29F040、64M 间的数据，发现
与64M 间数据异常，更换64M 后故障排除。
N28P
故障现象：不读碟
检 修：当放入碟片读碟时，光头会发出嗒嗒的打碟声，碟片转几秒就停止，
分析故障应出在伺服电路，电容漏电的可能较大。仔细观察发现R412 一端开路，
补焊后读碟正常。
A8
故障现象：不读碟
检 修：开机观察激光正常，放入碟片读碟时有打碟声，分析此类现象故障基
本出在伺服电路。用示波器测RF 信号时有时无，经查电容C145 漏电，更换后试
机正常。
DVP-356
故障现象：不读碟
检 修：当放入碟片时碟片飞转，分析故障应出在伺服电路。用手触摸驱动
IC 发现很烫，更换后故障依旧，经反复检查发现电容C70 有漏电现象，将其更
换后试机正常。
MDVD-6838
故障现象：歌王MDVD-6838 接通电源后可以开机，当断开电源开关后再次开机，
不能开机。
检 修：首先测量各组电压均正常，第一次能开机证明主析应无问题，沿电源
板CON1 插座的STB 脚查找，发现此信号通往显示板PT8311D-MCR 的第二脚，试
代换些集成（位号是U2）反复试机一切正常。
MDVD-6838
故障现象：歌王MDVD-6838 不开机
检 修：测量电源板各阴电压，发现CON1 插座无5V 电压测量MCR100-6（位
号是SC1）发现此管无击穿，换后仍不开机，仔细查找发现FR107（D3）已裂开，
摘下测阻值已变值，换后试机正常。
DVP-806
故障现象：DVP-806 不开机
检 修：不开机，首先量各组电压均无输出，检查前极2A0565 时，发现阻值
不正常，拆下测量已开路，此阻值为470 千欧，换后开机正常。
DVD-N996
故障现象：DVD-N996 读VCD 正常，读DVD 死机
检 修：首先用好的机芯代换，不是机芯问题，检查主板，怀疑NDV8501 有问
题，试代换现象依旧，把软件吹下换新（29F800-TMC-90），反复试机读碟正常。
VCP-N318
故障现象：读碟时间长、纠错差
检 修：首先用好的光头代换。试机后现象依旧，用手摸ES3890F 温度过高，
对其降温后，读碟正常，换ES3890F 后，长时间试机正常。
MDVD-6818 隔行
故障现象：读点歌碟不放送。
检 修：用普通VCD、DVD 试机一切正常。首先判断问题出在MIDI 部分，测
SAM9733 及VER33A 供电正常，用适配器测量VER3.3 各脚波行，发现各脚波行波
动大，怀疑问题可能是出现在VER3.3 上，后查出为VER3.3 开焊，重新焊VER3.3
故障排除。
DVP-330
故障现象：DVP-330 不开机
检 修：测电源供电正常，首先测U7 复位电路5V 供电正常，但用适波器测得
复位信号不正常，怀疑复位管BFC 失效，更换后故障正常中。
VCP-325
故障现象：VCP-325 开机画面正常，碟片播放时有干扰波
检 修： 首先怀疑故障可能是在解码电路上，供电正常3V，用适配器测
SPCA718A 视频输出波行都正常，在测SPCA711A 视频输出角，在放碟片的时候波
行波动比较大，更换SPCA711A 故障排除。
VCP-319
故障现象：VCP-319
检 修：测电源供电8V 低在6V 左右，由此判断有可能是供电偏低所致，检查
电源8V 输出整流负极供电正常，测供电限流电阻RF2 一端8V，另一端6V 左右，
由此判断RF2 可能阻值变大，更换0.2 欧电阻电压正常、读碟正常。
VCP-319
故障现象：VCP-319 不读碟
检 修：测电源供电正常，判断故障是在主板，首先观察光头聚焦、寻迹，发
现光头发光，但是光弱，说明故障有可能出在数字处理电路（CXD3068）测3068
供电3.3V 正常，更换3068 试机无效。检测周围电路发现通往RF 处理器这间有
一个0 欧电阻开焊，焊好后开机读碟正常（R78 是由 3068 第30 角输出的驱动控
制电压）。
MDVD-6800
故障现象：声音与字幕不同步，不接受遥控
检 修：此机放DVD、VCD 时均正常，只是播放MIDI 时出现此故障，且不遥控。
经检查遥控已有信号到主板，怀疑是AMD186 引起，更换后故障依旧。找一同型
号机器代换后，确定故障是由于电源板引起，经仔细检查，故障是由于开放开关
拔错所致，拔回后一切正常。
VCP-319
故障现象：无显
检 修：经检查为电源问题，拔下面板供电线时，主板能正常启动，证明由于
面板有问题，经检查为-24V 短路所致。
DVP-300
故障现象：无视频
检 修：开机后整机能启动，软件及16M 上信号均正常，无图像输出，用示波
器测NDV8401 有信号输出，但就是无图经仔细检查为27M 有源晶振偏听偏振所致，
更换后正常。
DVP-590
故障现象:不读片
检 修:此机系服务站维修，MT1336E 补焊过很脏，清洁干净后重新补焊一遍，
用一新光头和扁线代换正常，检查发现为扁线换错，由于扁线分正反向，需特别
注意。
DVP-590
故障现象：无显示
检 修：查主板各电源均正常，各晶振震荡和复位电路也正常，在检查芯片与
64M 存储器的数据信号，示波器显示信号异常，估计是64M 失效，更换后故障排
除。此现象在590 型号的维修机中占有多数。
DVP590
故障现象：不开机
检 修：测电源+5V、+3.3V 电压偏低后，短路主板升压二极管能开机，关机
重试后仍不能开机，试换二极管故障仍不能排除，由此估计是由电源反馈电路引
起电源不能负载，查反馈电路C10 漏电，更换后试机正常。
DVP-610
故障现象：面板电源发光三极管不亮
检 修：查供点电源正常，短路发光三极管后有发光，由此断定是由发光三极
管不良引起，更换后试机正常。
DVD-701V
故障现象：有声无图
检 修：接机检查发现应机一切功能均正常，只有显示屏的背光灯不亮，检查
发现输入输出开关拔错，拔好后一切正常。
MDVD-6838
故障现象：不读片
检 修：试更换光头后无效果，拆下检查后发现主轴电机阻力较大，更换后一
切正常。
DVD-801
故障现象：不读片
检 修：试代换光头，扁线后无效，检查发现排插与主板之间有间隙，在贴片
时就没有贴好，重新更换排插后正常。
DVD-801
故障现象：读片纠错差
检 修：先更改电源块,升级后无效果,试更换光头后故障依旧.怀疑解码芯片
不良,更换后故障排了除.
MDVD-6828
故障现象：能读MIDI ， 不能播放
检 修： 此机能读，但是不能播放，说明问题出在MIDI 部分，先更换61256
后无果，更换MIDI ROM 后也无果，怀疑有断线，拆下MIDI ROM 后，量对地电
阻发现SAM9733 有一脚开路，更换SAM9733 后正常。
MAV-325
故障现象：无声音
检 修：经检查功放管817/1047、5551/5401、1815 等多只原件失效，将损坏
原件更换后，先不装功放对管，通电测功放管基极电压是否在±0.7V 以内，正
常才能装功放管。否则易造成功放管再次损坏。
DVP-828
故障现象：随机性死机
检 修：因故障出现无规律，此类故障绝大部分与硬件无关，换29F800 后，
长期试机正常。
MAV-325
故障现象：无音
检 修：开机发现继电器不停吸合，测中点电压跳动。此机易出现连焊现象，
清除后故障排除。
VCP-321
故障现象：不开机，无电源
检 修：经检查VIPER22、470K 失效。更换后仍无输出，测起动电压仅0.2V
左右，查瓷片电容103 漏电，更换后故障排除。
VCP-A26
故障现象：经常自动重启
检 修：测5V 有时抖动，测量滤波电容充放电正常，后将整流管5401 更换后
故障排除。
VCP-N323
故障现象：播放十分钟后机器断电后重新启动。
检 修：用万用表检测断电时电压全无，判断可能为电源板引发的故障，因其
断电时间太短，用替代法更换BUT11A 后故障依旧，当更换下Q1C945 三级管后故
障排除。
VCP-N323
故障现象：无电源
检 修：检测发现电源板保险丝发黑，测量电源启动管BUT11A 严重短路，反
馈三级管C945 损坏，R4(22 欧姆)阻值明显增大，逐一换新后重试机，仍无输出
电压，经通电检修D9 加到光藕端无电压，原理推测变压器ZX-E122 可能损坏，
更换一新变压器后，故障排除。
MDVD-6828
故障现象：播放MIDI 碟时有噪音
检 修：用视波器检测CS4340 音频输出的12、15 脚发现其波形很杂乱，在测
其供电及数据，时钟信号时未发现异常试更换CS4340 故障依旧，根据经验更换
9.6M 晶体后，试机正常。
DVD-806
故障现象：不读碟
检 修：开机后观察激光头径向、聚焦、激光打开皆正常，试更换激光头未能
排除，检测主板基准电压未发现异常，试更换PT7954 后，试机正常。
MDVD6818
故障现象：遥控器不能关机，其它功能按键正常。
检 修：此机为服务站送修机，打开机盖发现其主板为AML3250 为解压芯片的
第一代隔行扫描机型，但其面板配置为PT6312 为驱动的第二代面板。试更换以
EF6392 为驱动的第一代面板后故障排除。
MV-6000
故障现象：播放MIDI 碟无声.
检 修：该机播放VCD 碟片一切正常，但播放MIDI 碟的时候有图象无声音。
经检查MIDI 部分，检测9.6M 晶振时，发现无震荡信号，试更换9.6M 晶振后，
故障排除。
MDVD-6808
故障现象：播放MIDI 碟死机
检 修：该机能正常播放VCD、DVD 碟片，但在播放MIDI 碟时，一开始正常，
过一会后就出现停顿死机现象。经更换SAM9733 后，故障依旧，试更换29F400
后，一切正常。
DVD- 916V
故障现象：白屏
检 修：开机时，显示屏显示白屏，但可看到液晶显示屏上有万利达字样。经
与另一台好机器对换主板后测试，确定故障出在显示驱动板上，经进一步检测，
发现4M 晶振异常，更换后，试机正常。
VCP-N316
故障现象：无电源
检 修：经更换TEA1522、PC817、KA431 后，
