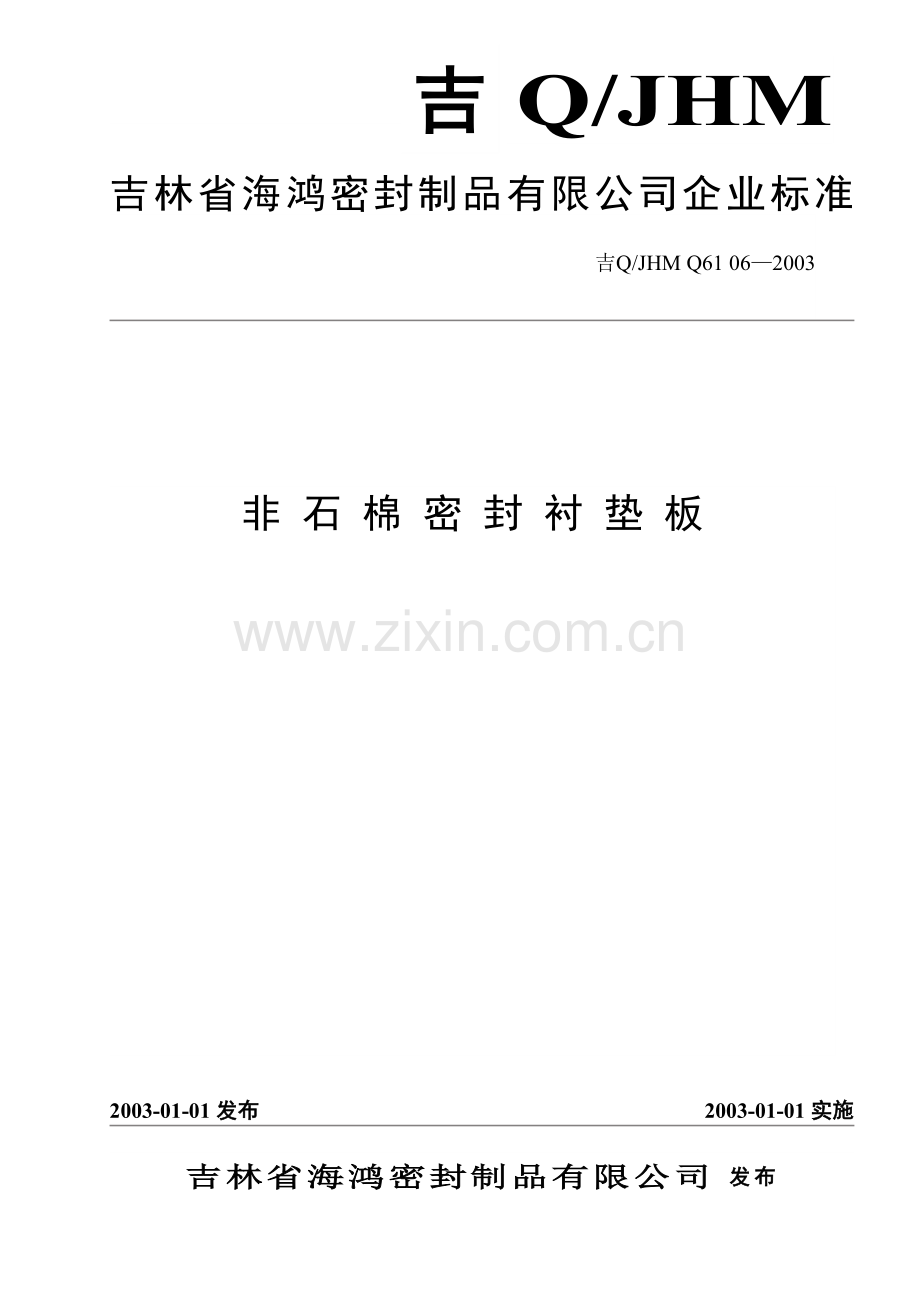

非石棉密封衬垫板企业标准.doc

吉Q/CSM061 01—2003
吉
吉林省海鸿密封制品有限公司 发布
2003-01-01实施
2003-01-01发布
非 石 棉 密 封 衬 垫 板

吉Q/JHM Q61 06—2003
Q/JHM
吉林省海鸿密封制品有限公司企业标准

1
吉Q/JHM Q61 06—2003

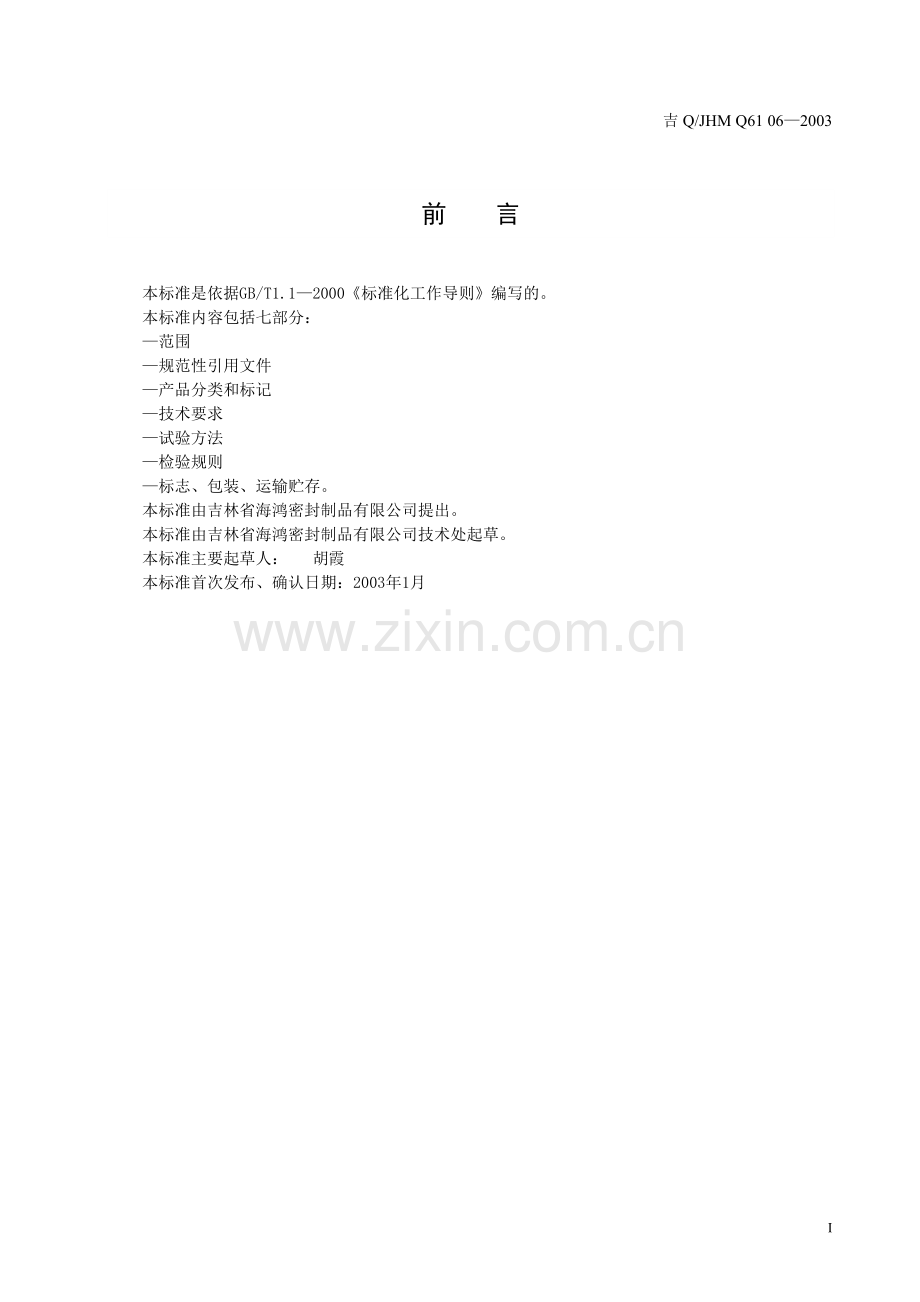

前 言
本标准是依据GB/T1.1—2000《标准化工作导则》编写的。
本标准内容包括七部分：
—范围
—规范性引用文件
—产品分类和标记
—技术要求
—试验方法
—检验规则
—标志、包装、运输贮存。
本标准由吉林省海鸿密封制品有限公司提出。
本标准由吉林省海鸿密封制品有限公司技术处起草。
本标准主要起草人： 胡霞
本标准首次发布、确认日期：2003年1月

I
引 言
本标准为与国际接轨，消除环境污染，达到先进国家对环保的要求。用非石棉密封制品代替石棉密封制品而编制，目的是指导本产品的生产和检验。
本产品采用特种非石棉纤维代替石棉纤维，再加入特殊粘合剂，使产品在具备与石棉密封制品同种优异性能的基础上，解决了对设备腐蚀、人体危害问题，可广泛用于以水、水蒸气、过热蒸汽等为介质的设备、管道法兰连接处的密封。

II
非 石 棉 密 封 衬 垫 板
1.1　 范围
本标准规定了非石棉密封衬垫板的技术要求、试验方法、检验规则、标志、包装、运输、贮存。
本标准适用于以合成橡胶，特种非石棉纤维为主要原料经辊压而成的非石棉密封衬垫板。适用于最高使用温度为350℃，最大工作压力为4.0Mpa以下以水、水蒸汽等为介质的设备及管道法兰连接处的密封。
2　 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 541-1996 石棉橡胶板试验方法
GB 2828 首批检查计数抽样程序及抽样表。适用于连续批的检查
GB/T 3985-1995 石棉橡胶板
GB/T 15520-1995石棉橡胶板蒸汽密封性能试验方法
GB 8170 数值修改规则
3　 产品分类及标记
非石棉密封衬垫板根据其用途，分为二大类。见表1
表1　 产品分类及标记
标记
适用条件
适用范围
FXB350
最高温度350℃
最大压力4.0MPa
用作以水、水蒸气、过热蒸气等为介质的设备管道法兰连接处的密封。
FXB200
最高温度200℃
最大压力1.5MPa
用作以水、水蒸气等为介质的设备管道法兰连接处的密封。
4　 技术要求
4.1　 尺寸规格
4.1.1　 产品的长度和宽度及允许偏差应符合表2规定
表2　 长度和宽度及允许偏差 单位为毫米
长 度
宽 度
长、宽允许偏差%
550，620
1000，1260
1350，1500
4000
550，620
1200，1260
1500
±5
注：其他规格的产品，可由供需双方商定。
4.1.2　
4.1.3　 产品的厚度及其偏差应符合表3的规定。

表3　 厚度及允许偏差 单位为毫米
厚度
厚度允许偏差
同一张上相距500mm任意两点厚度允许偏差
不大于
0.5,0.6,0.8,1.0
±0.10
0.10
1.5,2.0
±0.15
0.15
2.5,3.0,
±0.20
0.20
3.0以上
±0.22
0.22
注：其他规格的产品，可由供需双方商定。
4.2　 外观质量
非石棉密封衬垫板的表面应平滑，不允许有裂纹、气泡、疙瘩、外来杂质和其他对使用有影响的缺陷，边缘应切割整齐。
4.3　 物理性能应符合表4规定
表4　 物理性能
项 目
指 标
FXB350
FXB200
横向拉伸强度a,Mpa ≥
10
5
老化系数, ≥
0.9
0.9
烧失量,　　　　%　≤
30
30
密 度， g/cm3
1.5～1.9
1.5～1.9
压 缩 率， %
12±5
12±5
回 弹 率， % ≥
40
35
柔 软 性b
无裂纹
无裂纹
应力松驰率 %　≤
50
50
蒸气密封

温度340～350℃,压力7～8MP保持30min无击穿
温度200～220℃,压力2～3MP保持30min无击穿
注： a:厚度大于3.0mm，不做拉抻强度试验
b:厚度大于等于2.5mm，不做柔软性试验
5　 试验方法
5.1　 外观检查采用目测.
5.2　 非石棉密封衬垫板的长宽尺寸用钢卷尺或直尺测量，其厚度以工作直径为6～10mm，精度为0.01的千分尺测量任意三点，点间距离为200mm以上,以三个读数的算术平均值作为测试结果。
5.3　 所有理化性能试验样品应在100±2℃的恒温箱中放置1h后，放入干燥器中冷却至室温，再进行试验。
5.4　 非石棉密封衬垫板拉伸强度试验按GB/T 541规定进行。
5.5　 非石棉密封衬垫板老化系数试验按GB/T 541规定进行
5.6　 非石棉密封衬垫板烧失量试验按GB/T 541规定进行。
5.7　 非石棉密封衬垫板压缩率、回弹率试验按GB/T 541规定进行。
5.8　 非石棉密封衬垫板密度试验按GB/T 541规定进行。
5.9　 非石棉密封衬垫板柔软性试验按GB/T 3985规定进行。
5.10　 非石棉密封衬垫板应力松驰率试验按GB/T 3985规定进行。
5.11　 非石棉密封衬垫板密封试验按GB/T 15520规定进行。
5.12　 所有检验结果按GB8170进行修约，数值取位与表4核技术指标一致。
6　 检验规则
6.1　 检验分类
非石棉密封衬垫板检验分出厂检验（或交收检验）和型式检验（或例行检验）。
6.1.1　 出厂检验项目为：外观、尺寸及其偏差、横向拉伸强度、压缩率、密度、柔软性、密封性。
型式检验项目为技术要求中规定的所有项目。
6.1.2　 有下列情况之一时，应进行型式检验：
a． 首批或试制产品；
b． 正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；
c． 正常生产半年时；
d． 产品长期停产后，恢复生产时；
e． 出厂检验结果与上次型式检验有较大差异时；
f． 国家质量监督机构提出进行型式检验的要求时；
g． 用户提出进行型式检验的要求时。
6.2　 同牌号、同规格的非石棉密封衬垫板以2000kg为一批，不足2000kg的按一批计算。
6.3　 非石棉密封衬垫板外观、尺寸偏差的检查采用随机抽样，按GB2828，使用正常检查一次抽样方案，执行检查水平Ⅱ，合格质量水平为6.5，不同批量所需的抽样量、合格批或不合格批的判定，应符合表5。
表 5批量抽样表 单位为张
批量
样本大小
合格判定数
不合格判定数
2～8
2
0
1
9～15
3
0
1
16～25
5
1
2
26～50
6
1
2
51～90
13
2
3
91～150
20
3
4
151～280

5
6
6.4　 非石棉密封衬垫板性能检验样本，在外观、尺寸偏差检查合格后的样本中随机抽样一张，按表3项目进行，每项试验以三个试样的算术平均值为测试结果。
6.5　 任何一项试验结果不合格时，应加倍取样对该项指标进行复验，如果复验结果仍不合格，则该批产品为不合格。
7　 标志、包装、运输、贮存
7.1　 标志
7.1.1　 每张非石棉密封衬垫板应印刷制造厂标志，产品名称、规格、商标印记必须清楚。
7.1.2　 每捆（箱）内应附有产品合格证明，内容包括：产品名称、牌号、批号、标准编号及技术指标、制造厂名称、制造日期。
7.1.3　 每捆（箱）上应印刷：产品名称、规格、批号、批号、净重、制造厂名称、制造日期等。
7.2　 包装
7.2.1　 非石棉密封衬垫板应以衬有防潮纸的箱装或捆装。每箱净重不超过110kg，每捆净重不超过50kg。
7.2.2　 每箱（捆）非石棉密封衬垫板不允许超过二个取样口，允许有不小于500mm×500mm的产品一张。
7.3　 运输
非石棉密封衬垫板应用有篷交通工具运输。
7.4　 贮存
7.4.1　 非石棉密封衬垫板在贮存期应放置在温度为0～30℃的仓库内，并防止日照，距离热源1m以外的地方。
7.4.2　 非石棉密封衬垫板贮存期从制造日期起为两年，捆装件一般应直立存放，或平放时其高度不超过1m。
