中国电信全球眼-无线视频监控业务使用说明书
（手机视频浏览服务分册（V1.0））

中国电信集团
2009-03-03

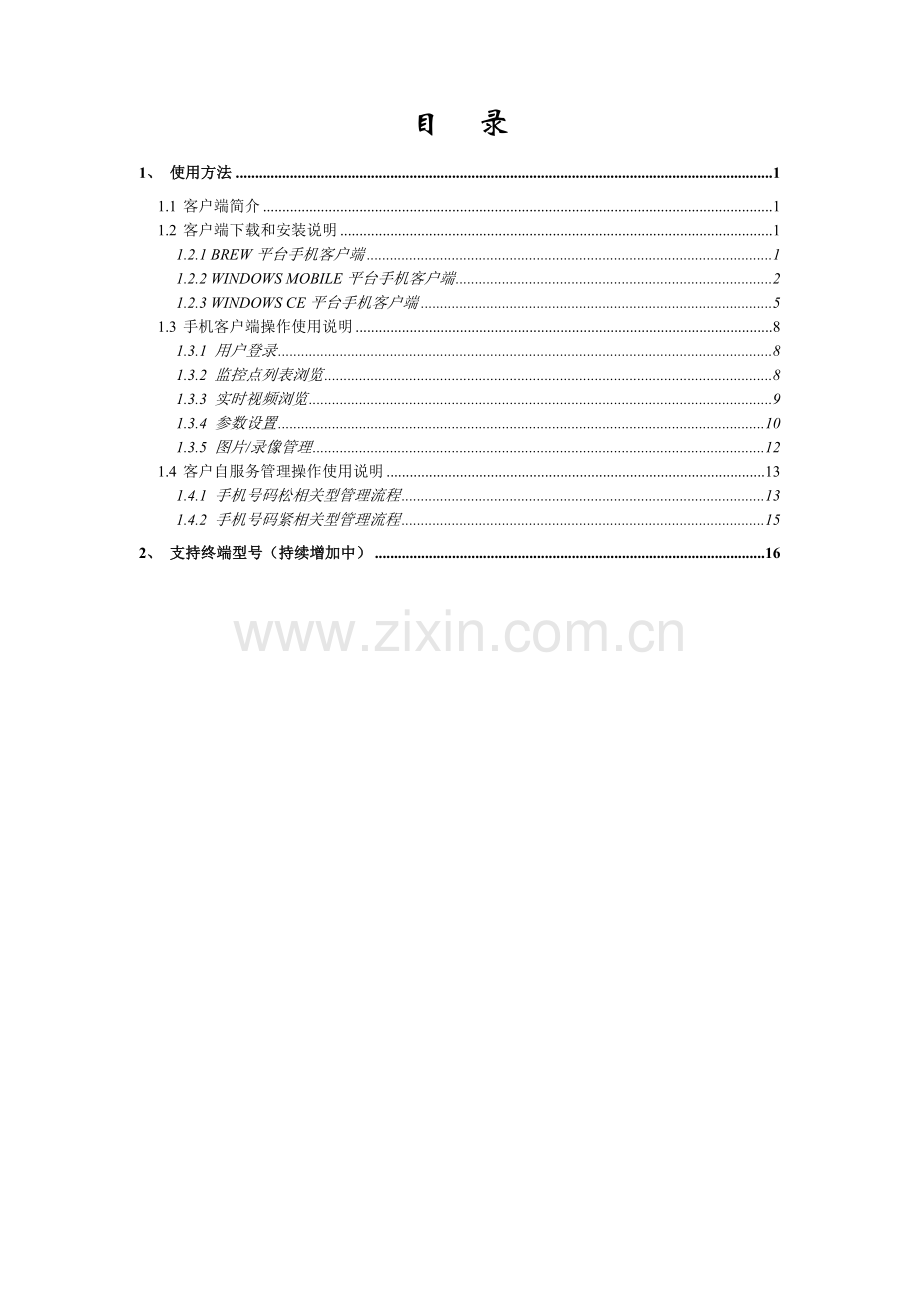

目 录
1、 使用方法 1
1.1 客户端简介 1
1.2 客户端下载和安装说明 1
1.2.1 BREW平台手机客户端 1
1.2.2 WINDOWS MOBILE平台手机客户端 2
1.2.3 WINDOWS CE平台手机客户端 5
1.3 手机客户端操作使用说明 8
1.3.1 用户登录 8
1.3.2 监控点列表浏览 8
1.3.3 实时视频浏览 9
1.3.4 参数设置 10
1.3.5 图片/录像管理 12
1.4 客户自服务管理操作使用说明 13
1.4.1 手机号码松相关型管理流程 13
1.4.2 手机号码紧相关型管理流程 15
2、 支持终端型号（持续增加中） 16

1、 使用方法
用户通过操作手机上的客户端软件使用该业务。
1.1 客户端简介
本手机客户端软件（以下简称M_CU）主要适用无线全球眼手机视频浏览服务。本次提供的M_CU主要面向CDMA1X、EVDO手机，可以适配的手机平台包括：BREW、WINDOWS MOBILE和WINDOWS CE。
1.2 客户端下载和安装说明
1.2.1 BREW平台手机客户端
点击BREW手机的“天翼”图标，进入业务下载频道。

图1 天翼界面
“天翼”界面 ->“手机下载”界面 ->“软件超市”界面 ->“目录”界面 ，按“OK”键进入，提示“正在连接…”，如果网络正常，几秒钟后将会显示出软件超市的目录，打开 “全球眼”目录，按“OK”键，系统提示收费信息（现阶段免费），再次按“OK”键，系统将提示“正在下载”的界面。
下载完成后，提示“系统已经下载成功并安装完成，是否运行？”，选择“是”，按“OK”键，系统将进行安装。
安装完毕后，进入天翼界面，点击“全球眼”客户端程序的Logo开始运行客户端程序。

图2 BREW客户端全球眼安装目录
客户端运行后，出现如下登录界面：

图3 BREW客户端登录界面
1.2.2 WINDOWS MOBILE平台手机客户端
n 用户使用WINDOWS MOBILE平台手机，启动手机的互联网浏览页面，输入客户端下载地址（由各省提供），进入下载页面。用户选择适配当前手机型号的客户端，进入下载和安装流程。
n 网址：
备注：建议通过PC方式下载软件（速度更快、操作更便捷），导入手机进行安装。数据倒入步骤详见各手机终端使用说明书
1、根据界面下载提示，进行客户端程序自动下载界面：

图4 WINDOWS MOBILE客户端下载提示
2、在下载结束后，系统会自动提示用户是否进行安装。点击“是”，进行客户端程序的安装。

图5 WINDOWS MOBILE客户端安装提示
3、安装成功后，系统显示客户端安装完成信息。客户端安装完成。

图6 WINDOWS MOBILE客户端安装结束提示
4、在手机“程序”路径下，找到“全球眼”客户端程序的Logo，点击运行客户端程序。

图7 WINDOWS MOBILE客户端安装后图标显示

图8 WINDOWS MOBILE客户端启动客户端界面
1.2.3 WINDOWS CE平台手机客户端
用户使用WINDOWS CE平台手机，启动手机的网页浏览（互联网浏览）页面，输入客户端下载地址（由各省提供），进入下载页面。
备注：建议通过PC方式下载软件（速度更快、操作更便捷），导入手机进行安装。数据倒入步骤详见各手机终端使用说明书
用户选择适配当前手机型号的客户端，如“宇龙N68”，进入下载和安装。
1、根据客户端提示信息，进入客户端安装程序自动下载界面。

图9 WINDOWS CE客户端下载
2、在下载结束后，系统自动提示用户是否进行安装。点击“是”，系统自动进行客户端程序的安装。

图10 WINDOWS CE客户端安装
3、在安装成功后，用户可以直接在WINDOWS CE中的安装路径下，找到“全球眼”客户端程序的Logo，点击它就可以开始运行客户端程序。

图11 WINDOWS CE客户端入口

图12 WINDOWS CE客户端登陆界面

1.3 手机客户端操作使用说明
1.3.1 用户登录
客户打开手机客户端软件M_CU程序，提示用户可以选择“一键登录”或输入账号和密码进行“账号登录”，登录后用户需要选择“清晰画质”或“普通画质”，其中清晰画质仅适用于3G网络环境和3G终端。
如选择“一键登录”，则不需要用户输入账号和密码，直接登录系统，由系统将根据当前客户的手机号码查询用户是否绑定了用户账号，如无绑定，则返回该手机号码未开通提示。并提示用户可以选择重新登录或退出系统。如有绑定信息，则提取绑定的用户账号进行用户认证。在使用用户账号和密码登录时，客户可以选择当前输入框中默认的输入内容（上次访问时M_CU自动保存的登录信息）进行登录，否则用户重新输入用户账号和密码登录。

图13 用户登录操作
1.3.2 监控点列表浏览
登录成功后，客户将看到其所授权访问的监控点名称列表。
客户选择退出后，返回上一级菜单。
在监控点列表浏览界面中，业务出现故障时，用户点击按钮，可进行当前网络状态的自检。

图14 监控点名称列表
监控点浏览界面按钮及图标详细解释如下所示：

1.3.3 实时视频浏览
客户选择（如点击或按键）列表中需要访问的监控点名称，请求该点实时监控视频。请求成功后，手机端启动视频播放器，播放该监控点实时视频。
客户视频浏览时，可通过界面上的工具栏发起云台（上下左右转动）、镜头（伸缩）、光圈（变亮/变暗）控制请求。
客户选择返回后，返回上一级菜单。

图15实时视频浏览
监控点浏览界面按钮及图标详细解释如下所示：

1.3.4 参数设置
用户在登录界面或监控点列表界面，点击按钮，进入参数设置界面。如图所示：

图16参数设置界面
参数设置可以让客户对系统参数进行修改。主要有如下几个参数：
1、 服务器地址：配置M-CU的接入服务器地址，用户可进行输入或修改。
http://10.234.95.7/fjmsp/login/login.action

2、 客户域名地址配置：
省平台：140101， 泉州平台：140503

3、抓图/录像保存地址：给用户选择在视频浏览时截取的当前屏幕图片或手机路线文件所保存的路径。

4、 云台控制步长：让用户配置在视频浏览时控制摄像头一次转动的距离。

5、镜头控制步长：让用户配置在视频浏览时控制摄像头缩放以及光线调节
的幅度。

1.3.5 图片/录像管理
在登录界面或监控列表浏览界面，点击按钮，进行图片/录像管理界面，示意图如下：
图片管理用来呈现用户在视频浏览期间抓取到的视频截图，以九宫格的排列方式和缩略图的形式展现给用户。并向用户提供删除、返回以及上下翻页的功能。

图17图片/录像管理界面
在用户选择某一张图片选择并确定后，可以看到该图片的原始尺寸。并可以对该图片进行放大、缩小、删除、返回等操作。

图18图片管理示意图
1.4 客户自服务管理操作使用说明
1.4.1 手机号码松相关型管理流程
经授权的管理员登录业务的自服务系统，进入业务主功能界面，选择“增加账号”，系统检测当前客户的用户账号总数是否超出业务开通时的限额，如超出，则提示不能添加账号。
在账号增加流程中，提示管理员输入账号，并提示是否需要绑定的手机号码，如管理员选择无需绑定手机号码，则检测系统中是否已存在同样无绑定关系的账号，如存在则提示该账号无效，返回增加用户账号界面；如管理员选择需要绑定手机号，系统提示用户输入手机号码。
系统检测当前用户账号、该手机号码在客户域内是否已经存在绑定关系，如存在则提示绑定失败，否则进行绑定处理，并返回绑定成功信息。生成的绑定信息本地保存，管理员可以选择继续增加绑定。

图19 客户管理员查看账号信息

图20 客户管理员绑定成员手机号码

图21 客户管理员成员账号开通
1.4.2 手机号码紧相关型管理流程
经授权的管理员登录业务的自服务系统，进入业务主功能界面，查看客户业务开通时设置的手机号码列表及对应用户账号列表。管理员选择某一手机号码，如当前手机号码无绑定用户账号，则提示用户可以新增绑定关系，否则进入绑定关系修订流程。
管理员输入用户账号，输入完毕确认提交，系统生成绑定关系，本地保存，管理员可以选择继续增加或者修订绑定用户账号。
2、 支持终端型号（持续增加中）

型号
终端说明
波导C901

配置：双电一充、512M T-Flash 卡
外观设计：大屏幕手写
产品尺寸：112.6×58.6×16.6mm
重量：130g
配色：黑色
屏幕显示：2.8寸、65K色TFT触摸屏、320×240
电池容量: 1480毫安时
网络支持：CDMA：800/1900 MHz
多普达S505

配置：单电单充
机型：直板
体积：108×59.6×13.9mm
配色： 灰色
屏幕显示：2.8”、65K色TFT触摸屏、320×240
电池容量: 1100毫安时
网络支持：CDMA2000 1X800/1900
操作系统：Win Mobile 6.0
多普达S500

配置：单电单充
机型：直板
体积：108×59.6×13.9mm
配色： 灰色
屏幕显示：2.8”、65K色TFT触摸屏、320×240
电池容量: 1100毫安时
网络支持：CDMA2000 1X800/1900
操作系统：Win Mobile 6.0
酷派N68

配置：双电双充
外观设计：直板
尺寸：114×60.5×16.8mm
重量：160g 配色：羟色
屏幕显示：2.8”、26万色TFT触摸屏、320×240
电池容量: 1530毫安时
网络支持：CDMA：800/1900 MHz
操作系统：Win CE 5.0
MOTO A1800

网络支持：CDMA 800Mhz
主屏幕参数 26万色TFT显示屏，分辨率为240×320
标准配置 二块1000毫安电池
操作系统 Linux
三星F639

标准配置：双电单充
外观设计：滑盖
产品尺寸：104×49.5×10.9mm
重量：114g
配色：蓝色
屏幕显示：2.2”、26万色TFT、320*240
电池容量: 690毫安时
网络支持：CDMA 800 MHz
三星M589

标准配置：双电双充
外观设计：滑盖
产品尺寸：48.9×103.7×15.6mm
重量：110g
配色：银色
屏幕显示：2.1”、26万色TFT、240*320
电池容量: 800毫安时
网络支持：CDMA 800 MHz
酷派2318

标准配置：单电单充
外观设计：直板
产品尺寸：110×50×16mm
重量：约110g
配色：黑色+橙色
屏幕显示：2.0”、65K色TFT触摸屏、220×176
电池容量: 1150毫安时
网络支持：CDMA：800 MHz
酷派D18

标准配置：单电单充、扩展卡(容量待定)
外观设计：直板
产品尺寸：101.1×59×16.2mm
重量：约120g
配色：黑色
屏幕显示：2.8”、262K色TFT触摸屏、320×240
电池容量: 1480毫安时
网络支持：CDMA 800 MHz
中兴D90

标准配置：双电单充、1G Micro SD卡
外观设计：直板
产品尺寸：113.4×54×17.2mm
重量：85g
配色：灰色
屏幕显示：2.4寸、65K色TFT触摸屏、240×320
电池容量: 1400毫安时
网络支持：CDMA：800 MHz
多普达S900C

标准配置：一电一充,耳机,触笔,皮套
外观设计：直板 内置天线
产品尺寸：102.5x52x14.3 mm 重量：115g (含电池)
屏幕显示：[2.8英寸]、[640 x 480 TFT LCD,VGA触摸屏幕]
电池容量: 1340毫安时（通话：200分钟；待机：350小时）
网络支持：CDMA2000 1x RTT/ 1x EVDO/ 1x EVDO rev. A , 800/1900Mhz
操作系统：Windows Mobile 6.1 Professional
话机内存：256MB ROM 288MB RAM , NAND内存 4G
摄 像 头：320万摄像头 CMOS 自动对焦 蓝 牙：支持
特色功能：GPS,MMS,TouchFLO 3D,U盘,音频,视频播放,拍照摄像, 名片扫描
增值业务：SMS、MMS、WAP、PIM、Pushmail,Java,LMS

LG KV755

标准配置：800毫安时 电池 2块,外存卡 1GB
外观设计：滑盖触摸屏
产品尺寸：102.8 x 50.8 x 11.8mm 重量：117g
屏幕显示：2.4”240x320
网络支持：CDMA：800MHz (Rev.0)
操作系统：无
话机内存：ROM 2Gb RAM 1Gb
摄 像 头：5百万像素 蓝 牙：2.0
特色功能：GPS, Micro SD卡槽, 图片编辑
氖光灯导航触摸键, 高配置摄像头, 收音机
增值业务：WAP 2.0, Brew 3.1, MMS, LMS
Email
