高空气象探测业务.docx

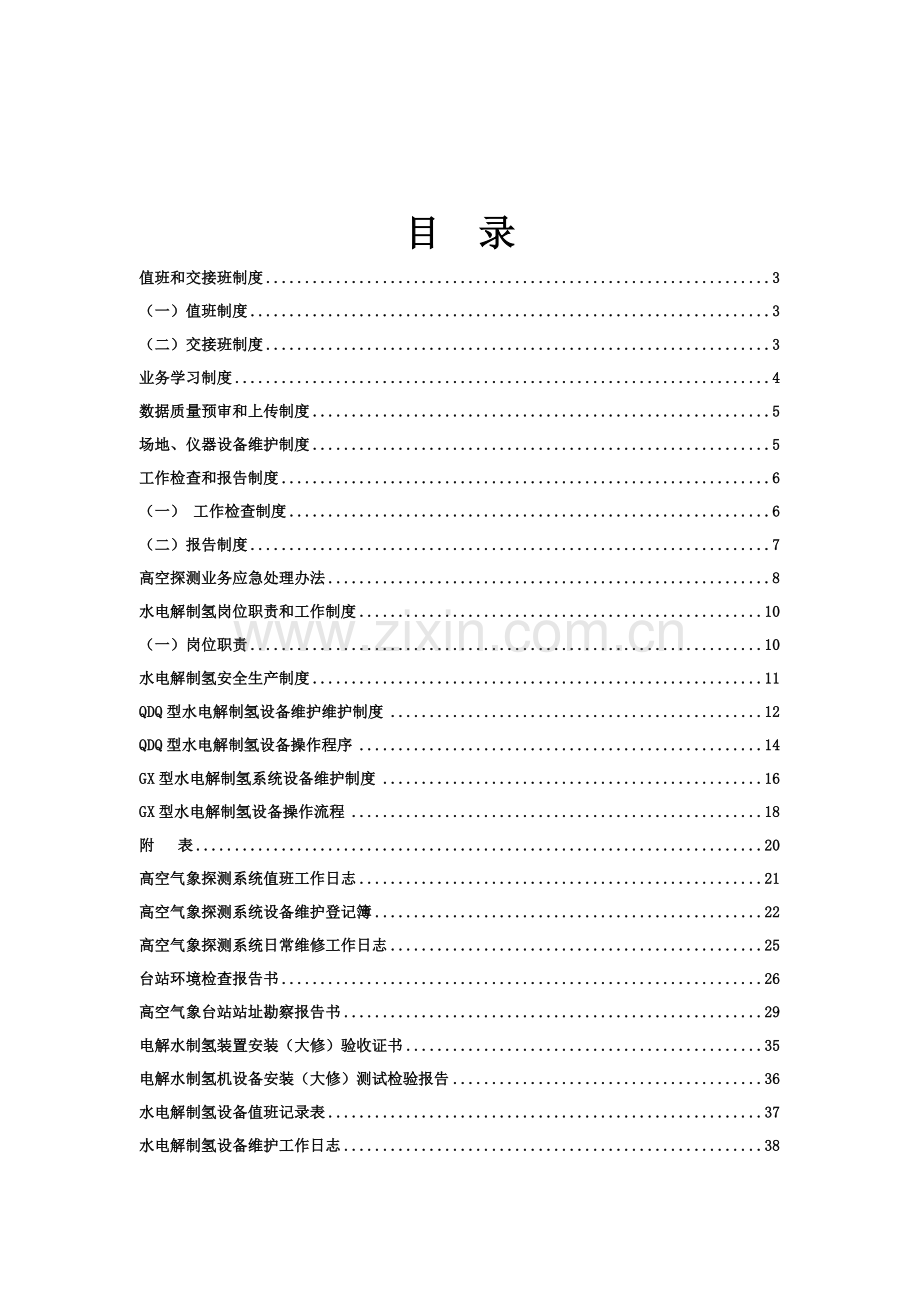

目 录
值班和交接班制度 3
（一）值班制度 3
（二）交接班制度 3
业务学习制度 4
数据质量预审和上传制度 5
场地、仪器设备维护制度 5
工作检查和报告制度 6
（一） 工作检查制度 6
（二）报告制度 7
高空探测业务应急处理办法 8
水电解制氢岗位职责和工作制度 10
（一）岗位职责 10
水电解制氢安全生产制度 11
QDQ型水电解制氢设备维护维护制度 12
QDQ型水电解制氢设备操作程序 14
GX型水电解制氢系统设备维护制度 16
GX型水电解制氢设备操作流程 18
附 表 20
高空气象探测系统值班工作日志 21
高空气象探测系统设备维护登记簿 22
高空气象探测系统日常维修工作日志 25
台站环境检查报告书 26
高空气象台站站址勘察报告书 29
电解水制氢装置安装（大修）验收证书 35
电解水制氢机设备安装（大修）测试检验报告 36
水电解制氢设备值班记录表 37
水电解制氢设备维护工作日志 38

值班和交接班制度
（一）值班制度
1.严格执行高空气象探测规范和技术规定，做好施放前各项准备工作，及时准确完成本班各项工作任务。
2.值班时严守岗位，不擅离职守，集中精力工作，不做与值班无关的事；不私自代班、调班，无关人员严禁随意进入值班室；保持值班室整洁。
3.每次探测必须2人以上值班。大风、大雾、雷雨等异常天气，根据情况适当增加人员协助放球。值班人员应在规定放球时间前半小时到班(使用59-701系统的提前45分钟)，不迟到。
4.熟悉本站不同季节的盛行风向，适时选择放球场地，确保雷达跟踪无误，避免丢球的现象发生。
5.数据采集、雷达操作、经纬仪观测要集中精力，严守规定，熟练各种设备和计算机程序操作，取准取全第一性高空气象探测资料。
6. 严格操作规程，记录处理准确、及时，班内必须互校，按时发报，确保内在质量的提高。
7.所用钟表、计算机时间，每天定点对时，按时校正。备份设备（包括701系列雷达、59型探空仪及检定设备、经纬仪等）时刻处于良好的工作状态，遇有特殊情况能随时开机和正常工作。
8.认真填写纸质和电子文档值班工作日志。
（二）交接班制度
1.接班员在班前注意休息，严禁酗酒，按时到岗，认真做好值班前的一切准备工作。
2.交班员要备足气球、探空仪、氢气等，将各种值班用工具、规范、数据存储设备交给下一班，并在值班日志上填写本班仪器设备工作情况和下一班应继续完成的任务及注意事项。
业务学习制度
1.业务学习采取集体学习和自学相结合，集体学习每周不得少于一次。
2.学习内容要密切联系业务工作按照干什么，学什么，缺什么，补什么的原则，达到“四懂得”、“两熟练”，不断提高业务水平和工作效率。
(1)懂得设备的性能原理，做到会操作，会调试，会维护。
(2)懂得探空仪的性能、基本工作原理，做到会检查，会使用。
(3)懂得各种参数的计算公式和含义。
(4)懂得防制氢、用氢爆炸，防静电、触电、雷击等安全措施，会处理应急情况，遇到停电，能及时启动备份电源或油机供电。
(5)熟练操作技术，在各种恶劣天气下能放出气球，雷达、经纬仪能在一分钟内抓到气球，不丢失第一分钟记录，气球过顶时不丢球，不发过时报。
(6)熟练掌握计算机基本原理，努力学习相关的计算机知识。
3.努力学习本专业的基础知识，熟记记录处理、报表计算、各项计算规定。不断提高理论基础和实际业务工作能力，随时掌握本专业的发展动态和相关知识。
4.业务学习要与实际操作相结合，并定期考核，作为测报人员考核的重要内容之一。
5.定期进行质量分析和技术交流，总结前一阶段高空工作的经验不断提高业务人员的自身素质。
数据质量预审和上传制度
1.预审人员要熟悉本站高空气候背景，认真对待各类原始数据，特别是地面人工采集的数据和探空仪基本参数、雷达标校数据等。
2.掌握天气系统的变化过程，遇有记录异常，特别是探空仪传感器变形、球坐标数据异常等，要对前后记录进行比较，认真分析，查找原因。
4.数据检查、校对、预审，要在数据上传前完成，发现记录可疑等提示信息，要认真分析、查找原因，保证出站资料合格。
5.需要上传的各类原始数据、设备状态监控数据等数据文件，在规定的时间内必须上传,其时效纳入业务质量考核。
6.各类报表打印制作要定人、定时、明确责任，做到日清、旬清、月清。打印要规范整洁，字迹、符号要清晰、美观，严禁出现人工更改痕迹。
7.定期对各类数据文件进行存储，归档。
场地、仪器设备维护制度
1.严格按照《中华人民共和国气象法》和《气象设施和探测环境保护办法》保护好探测环境。
2.现用放球场地和备用放球场地平整、开阔，严禁堆放杂务，确保异常天气放球。
3.严格按要求对仪器、设备进行日、旬、月、季、半年、年的维护与检查，保证仪器设备处于良好状态。定期检定仪器，及时排除仪器障故，及时撤换超检仪器。损坏仪器设备要及时查明原因，认真总结经验教训，报告装备保障部门，如果影响业务应同时向业务管理部门报告。
4. 备份计算机、基测检定箱等设备保持良好工作状态。
5.地面观测用的气压表、通风干湿表、风向、风速仪等设备要定期进行检查。机械通风干湿表每月检查一次风扇转速。每二周换一次湿球纱布，遇有风沙，及时更换。
6.定期检查GPS探空系统、雷达、经纬仪等仪器装配的各项技术指标，正确调整，按规定进行维护。
7.测站周围的电磁环境发生变化时，及时与当地无线电管理部门取得联系，对测站的电磁环境重新进行测试，并采取措施。
8.认真填写各类仪器设备的维护、维修登记薄。
工作检查和报告制度
（一） 工作检查制度
1.高空气象探测台站检查工作应按照规范、技术手册等有关内容，对业务情况、台站环境和设施、设备安全等每年进行一次自检。
2.业务情况自检由探空组(台、站)长主持，按《高空气象探测业务检查报告书》内容逐项进行。自检主要办法：
(1) 集体检查仪器设备性能是否良好，安装、操作使用是否正确，边检查，边排除隐患。
(2)轮流操作互相观摩，总结经验，指出不足，取长补短，共同提高。
3.台站环境检查在每年6月份进行，并填写《台站环境检查报告书》。
4、对各类仪器设备的防雷、防静电、供电系统的安全检查可邀请相关专业部门或专家共同进行。防雷设施的检测必须由乙级以上资质的部门组织进行，并出具检测证书。凡不符合要求的，要限期整改。
5.定期完善台站业务技术档案，确保技术档案的完整。
6.省级业务管理部门根据台站的自查情况每年应按台站或项目的一定比例进行抽查，3-4年对所有台站进行一次全面检查。
（二）报告制度
1.每年向业务管理部门呈报高空探测业务工作总结和下一年度工作设想。
2.每年按规定时间向装备保障部门编制并呈送下一年度高空物资器材计划。
3. 检查工作结束后15天内向上级业务管理部门递呈检查报告和相关检查报告书。按月上传高空探测质量考核月报表。
4.按规定时间和要求上传实时数据和监控数据文件。
5.不定期专题报告
(1)典型经验，先进事迹，好人好事。
(2)发明创造，技术革新成果。
(3)新设备（技术）试运行阶段小结。
（4）集体或个人争先创优申报表。
（5）台站发生重大问题，如发生伪造涂改记录、贵重仪器损坏被盗、丢失原始记录资料、氢气安全问题等，及时书面报上级业务管理部门。
高空探测业务应急处理办法
1.为了在复杂天气、突发事件出现时，确保高空气象探测业务工作的正常运行，特制定本办法。
2.在探测前1小时预计可能出现复杂天气过程或在探测过程中出现突发性事件，执行本办法。
3.本办法中所指的复杂天气主要包括：强降水、大雪、沙尘暴、大风或台风、雷暴雨等；突发性事件包括：探测设备故障、突然停电、业务软件瘫痪、通信故障和外界环境突变的干扰等。
4.当复杂天气、突发事件发生时，业务人员必须在最短的时间内通知台站领导，同时，按照本办法作好应急处理的各项工作。
5.当复杂天气、突发事件发生时，台站领导必须亲自指挥本次探测工作。业务人员不能应对时，必须亲临现场，组织作好应急处理的各项工作。
6.当复杂天气、突发事件发生时，按以下方法处理：
（1）当遇有强降水、大雪、积雨云过境等影响气球正常升速的天气现象时，业务人员必须适当增加气球的氢气充气量，保证气球正常升空。探测过程中，如500hPa以下出现气球下沉时，迅速根据各方面的情况判断气球是否有上升的可能，做好在规定时间内重放球的准备，杜绝缺测等事故的发生。
（2）出现大风（台风）、沙尘暴、大雾等影响气球施放的天气现象时，必须增加辅助人员，保证顺利放球和施放后气球的正常跟踪。出现丢球，造成低空（距地3000米以下）测风记录缺测时，应设法补测。
（3） 出现积雨云过境或雷暴等可能影响探空仪正常工作的天气现象时，应尽量避开施放时间。在探测过程中，未达500hPa出现探空仪遭雷击或传感器变性等情况，应立即重放球。
（4）当地面接收（跟踪）设备出现故障时，应立即启用备份探测设备。
（5）遇有突然停电时，应立即启动自备电源。
（6） 探测过程中出现业务软件瘫痪等，使数据采集不能正常进行时，应使用最有效的办法进行处理和恢复。
（7）出现通信故障，致使报文和探测资料不能正常上传时，应采取其它辅助通信手段，在规定的时间内完成报文和探测资料的上传。
（8）遇有其它突发事件发生时，要力保500hPa以下探测资料的正确性。

水电解制氢岗位职责和工作制度
（一）岗位职责
1.认真贯彻执行国家有关氢气生产和安全的标准、法律、法规，积极参加安全知识和专业技术培训。
2.掌握工作原理、熟悉操作流程、安全规范，严格执行气象部门水电解制氢各项管理规章制度。
3.爱岗敬业，热爱本职工作，工作认真负责，具有较强的事业心和责任感。
4.制定水电解制氢的应急措施，以应对突发事件的发生，保障气象探空业务正常运行。
5.定期对设备进行维护、维修，及时测量槽体碱液浓度、补充电解液、监测氢气纯度、保障设备安全运行。
6.严格执行氢气使用、储存、运输作业的有关要求。
7.监督设备运行，检查雷电防护、安全措施及环境状况，防火和防爆器材随时处于良好状态。
8.发生事故时，要立即采取有效措施处置，防止事故扩大，避免造成更大的财产损失的人员伤亡。
（二）工作制度
1.按时到岗，忠于职守，设备运行时严禁无人监管。
2.进入制氢室要按规定穿着防静电服装，严禁携带火源进入制氢工作场所。
3. 随时检查制氢设备运行情况，观察并记录设备及仪表的变化（每天至少测量一次小室电压），保证设备正常运转。
4.在作业过程中发现事故隐患或者其它不安全因素，应立即停机检修，重大隐患应及时报告。
5. 保持作业场所清洁、卫生，不得堆放杂物，保持设备整洁。
6.下班前要整理工作间，认真如实填写值班日记，做好交班工作。
7、制氢设备停机后应检查水、电、气开关及门窗，确认安全后方可离开。
水电解制氢安全生产制度
1.水电解制氢作业必须严格执行安全工作规定并向当地安全监督部门备案。
2.涉氢人员必须经过专门技术培训，持证上岗，忠于职守，遵守安全管理规定，并设安全检查员。
3.涉氢人员在作业过程中发现事故隐患或者其它不安全因素，应立即停机，并向单位负责人报告。
4.涉氢人员必须定期停机对制氢设备进行维护保养，制氢设备运行中不得进行任何维修工作。
5.涉氢人员进入工作区必须穿着防静电服装、鞋帽、手套等，严禁携带火种进入制氢作业现场，必须掌握消防器具的操作技术，坚持“预防为主，消防结合”的工作方针。
6.制氢站作业区内应按规定配备消防器，严禁烟火，在外围设“严禁烟火”、“禁止携带火种”、“氢气危险”、“闲人勿近”等醒目标志。
7.制氢室内灯具、电源线及开关等必须符合防爆要求。电源及制氢设备等必须接地良好，并安装防雷装置。
8.非业务用氢和业务用氢场所应分开。
QDQ型水电解制氢设备维护维护制度
设备的维护保养，是设备管理中的重要内容，直接影响设备使用寿命和安全生产。水电解制氢设备是高空气象台站的主要设备，必须严格按照操作规程使用，操作人员应做到：日检查、周保养、月维护、年维修、定期检验和自查运行情况。
1.日维护、检查
（1）班前对设备进行检查，清洁。制氢机及各电器设备上不得放置任何杂物；电解槽体正极与地面保持绝缘。若被水浸湿，须吹干后方可开机。
（２）班中检查和测量设备的运行情况，发现不正常情况，应及时停机处理。
（３）班后检查：
观察配电盘总开关是否关闭；
制氢主机的工作压力和控制压力是否归零；
液面计显示液位高度是否基本平衡；
制氢主机储氢阀是否关闭。
2.月维护、检查
（１）检查氢分析仪干燥筒内硼酸、硅胶是否变色，硅胶若由蓝色变成粉红色，则需要更换。
（２）整流控制器清洁，主要除去控制板、电器元件、整流变压器等部件上的尘土。用吹尘器对电器件、电路控制板进行清洁处理。利用自有的示波器测量直流输出波形，相差较大时应及时调整。
（３）测试制氢设备的压力保护系统、温度保护系统是否正常工作。若异常，则调整有关参数。
（４）观察制氢主机的冷却系统，正常情况下，用自来水冷却的速度是：当打开冷却水龙头，5min温度表显示下降，15min应达到理想状态。否则应清洗碱液过滤器。
（５）观察储氢罐压力表指示是否异常，若指示异常则表示有漏氢处，需立即查找原因进行处理。
（６）定期对制氢主机进行清洁维护，电解槽体上不得有尘土、白色碱液及痕迹，特别是电解槽体正端压板与框架联接处，要保持干燥。
3.年维护、检查
（１）每年清洗电解槽体，清洗方法：
①将电解液从排污阀排出，用塑料桶盛装，沉淀24小时(若电解液比较脏，应更换新的电解液)；
②将蒸馏水用水泵注入制氢主机，浸泡24小时；
③将蒸馏水放出，若发现蒸馏水中杂质较多，可重新换蒸馏水浸泡12小时再将蒸馏水放出，直到杂质较少为止；
④放出蒸馏水，将沉淀干净的电解液用水泵打入制氢主机内。
（２）每年清洗分离除雾器，清洗方法：
①将电解液从排污阀排出，用塑料桶盛装；
②在电解槽体上用塑料布保护好。打开（卸掉）分离除雾器的进气管、回液管接头，共四处；
③用自来水从进气管冲洗分离器内部的石棉绒等杂质，直至回液管出水干净为止；
④装好四处接头，试压检漏不漏气、液为合格。
（３）系统检查
①在断电状态下，检查电源线、控制线、信号线及整流控制器内部接线等，发现异常情况及时处理；
②利用随机携带的量筒、比重计，测量电解碱的浓度。使用NaOH的浓度为（25±3）%；使用KOH的浓度为（30±3）%；
③定期对氢分析仪进行检定或校准；
④对整机系统进行保压试验，要求符合中国气象局行业标准《气象业务氢气作业安全技术规范》中3.4.5条之规定。
QDQ型水电解制氢设备操作流程
1.开机准备
（１）检查制氢主机及整流控制器上有无杂物（首次开机对照流程图，检查管路连接是否正确）。
（２）地面是否清洁。
（３）电解槽体绝缘处是否潮湿。
（４）检查阀门开关状态：
①关闭阀门：储氢阀、减压阀、氢分析阀、氧分析阀；
打开阀门：氢放空阀、氧放空阀、压力报警阀、增压阀。
②整流控制器旋钮是否调整在最低位置。
2.通电开机
（１）接通整流控制器电源。
（２）旋转电位器调整升高电压，电压不得大于70V。
（３）观察增压时控制压力表。当电解槽工作压力升到所需要的压力时，关闭增压阀（不得超过1.1MPa）
（４）打开氧分析阀和氢分析仪，分析气体纯度，纯度不得低于99.5%。
（５）关闭氢放空阀，打开氢储存阀，向储氢罐中进行储氢。
（６）检查小室电压，一般小室电压应较平均，发现异常及时查明原因进行维修或上报。
（７）开机后当槽温升到80℃时，应打开冷却水进行冷却，根据槽温情况，调节冷却水流量，使槽温保持在75～85℃范围内工作。
3.关机
（１）将整流控制器电压调至零，然后关闭整流控制器。
（２）关闭电源。
先打开增压阀，然后缓慢打开减压阀，使槽压逐渐降至零。降压时应注意观察液位变化，不允许液位超出液面计范围，压差过大停止减压，当液位恢复后，再缓慢减压。
GX型水电解制氢系统设备维护制度
1.日维护、检查
（1）班前对设备进行检查，保持清洁干净，电解槽上、整流器上不得放置任何杂物。
（2）班中按要求进行巡视。
（3）发现异常现象，应及时停机处理。
（4）班后检查
观察配电盘开关是否关闭；
整流器上档位是否为空档；
氢、氧分离连接管上阀门应在开的位置。
（5）冲洗电解间的地板。
2.周、月维护、检查
（1）关闭电源，对整流器机柜的电器元件吹尘清洁，包括整流变压器，冷却风扇。
（2）检查各电器元件和电解槽电源的接头牢固情况，紧固各仪表的螺丝。
（3）检查行程控制开关是否正常。
（4）氢、氧分离器放空阀门有无渗漏，检查方法按《氢气使用安全技术规程》GB4962-85中4.4款的方法进行。
（5）加水阀门和排空阀门是否完好。
（6）测试电解槽小室电压正常值为2.5V。
（7）定期对电解槽体及分离器、冷却箱、平衡水封、补水箱、去离子水净化装置等做冲洗擦尘，保持设备的清洁。
（8）每月测定电解液浓度一次，从补水箱取下塑料软管取样，比重1.20—1.25范围内，浓度为25±3%。
（9）贮气罐导轨、滑轮每月上黄油一次。
3.年维护、检查
（1）维修电解槽，如果纯度低于99.5%及电解液太脏，小室电压有断路，应及时对电解槽进行维护检修。
拆槽方法：取下直流电源电缆，从补水箱处取下塑料软管放净电解液（用桶，缸存留，沉淀后重新使用，按前第8点测定电解液补充NaOH（苛性钠）达标为准）。拆下分离器、冷却箱和电解槽连管，把电解槽移出竖放，松开4 个拉杆紧固螺帽，把端板、密封圈、极板、尼龙隔膜框逐个取下。用自来水冲洗晾干，用砂布将极板上杂物去掉，更换缺损的石棉布、隔膜框、密封圈，照原样组装好。组装中特别注意不要把极板、隔膜框正负极装反。检查每槽4根拉杆与端板绝缘，绝缘电阻应大于2MΩ，灌入清水检漏合格后，方可灌注电解液。
（2）氢、氧分离器透视窗已脏，拆下连接管，卸下螺丝，清洗分离器内窗和有机玻璃（注有机玻璃面用棉纱团或毛巾刷洗）。
（3）补水箱的冲洗，拆下补水管，卸下用自来水冲洗。
（4）所有连接管口拆下后，都要更换新的密封圈、垫，检查密封后方可开机。
（5）在断电状态下，检查电源线、控制线、信号线及整流器内部接线；温控表，冷却风扇，循环水泵及水管道、气管检查。
（6）检查贮气罐有无渗漏。1—2年对贮气罐刷漆一次。
GX型水电解制氢设备操作流程
1.开机前检查
（1）电解槽上、整流器内外不应有杂物。
（2）各连接管道不应有渗漏现象。
（3）氢气、氧气分离器液面应在指定位置上。
（4）压力平衡水封水面应在水位线位置上。
（5）电解槽电源接线应良好。
2.开机程序
（1）开启总电源，接通整流器上的输入电源，检查三相电压应正常，启动电源，并将调压档调到第一档（即最小档位），电压电流应有相应指示（110—130V、80—100A）；整流器冷却风扇转动应正常。
（2）通过氢、氧气液分离器透视窗观看电解液应不断翻腾，氢、氧放空管有气体排出。
（3）开机20秒后，进行氢气纯度分析，氢气纯度应不小于99.5%。
（4）氢气纯度达标以后，关闭氢、氧气液分离器连接管上的放空阀进入送气状态。
（5）巡视
①正常送气后每一小时至少巡视一次，检查整流各部元件（零件）是否有异常、或过热现象，电流、电压应正常。
②观察氢、氧气液分离器内电解液翻腾液面高度应一致。
③检查冷却水循环情况，当电解液温度达到标定值时，水泵应正常运转。
④行程控制开关应正常。
（6）定时给电解槽加水，每开机工作6小时停机加水一次。
3.关机程序
（1）把档位开关调到空档位。
（2）关闭整流器电源开关，切断总电源。
（3）打开氢、氧分离器连接管上的放空阀。
（4）巡查设备停机状况。
（5）填写值班日记。
附 表
高空气象探测系统值班工作日志
探空仪施放时间： 年 月 日 时 分 施放次数： 次
探空仪序列号

湿度片参数纸流水号

雷达回波情况

雷达自动跟踪情况

基
测
数
据
T0

R0

温度
气压
湿度
干湿球
读数
器差
订正后
读数
hPa
相对湿度
%
干球
℃
℃
℃
附温
℃
毛发湿度
%
湿球
℃
℃
℃
本站气压
hPa

瞬
间
数
据
温度
气压
湿度
干湿球
读数
器差
订正后
读数
hPa
相对湿度
%
干球
℃
℃
℃
附温
℃
毛发湿度
%
湿球
℃
℃
℃
本站气压
hPa

云状

云量
/
能见度
Km
天气现象

电池准备
要素
A(A1)
B(A2)
A3
空载
V
V
V
负载
V
V
V
气球参数
球重
克
砝码
克
附加物重
克
总举力
克
净举力
克
平均升速
m/s
探空终止高度
米
测风终止高度
米
终止原因

TA发报时间

其它报发报时间

其它数据上传时间

本班工作概要

本班记录预审情况

交接班事宜

值班： 校对： 预审： 接班：
高空气象探测系统设备维护登记簿
日 期
类别
维护（检查内容）
维护（检查）结果
处理意见
签 名
月 日
探
测
环
境
雷达四周探测环境

月 日
放球场地环境

月 日
电磁环境

月 日
制氢环境

月 日
防雷设施检测

月 日
L波段雷达
标定检查
机箱、天线清洁

月 日
水平

月 日
仰角、方位角（固定目标物）

月 日
三轴一致性

月 日
距离零点（大、小发射机）

月 日
接收机
灵敏度（地物回波）

月 日
频率控制

月 日
手动增益控制

月 日
自动增益控制

月 日
发射机
磁控管电流（半高压）

月 日
磁控管电流（全高压）

月 日
天馈
汇流环（电刷松紧、清洁）

月 日
和差箱（松紧、清洁）

月 日
各插件、电缆接头（松紧）

高空气象探测系统设备维护登记簿
月 日
L波段雷达
驱动
天线转动系统（灵活、噪音）

月 日
俯仰驱动皮带（松紧）

月 日
有关部件加油、换油

月 日
整机
整机性能

月 日
各备份板性能

月 日
雷达与经纬仪对比

月 日
最低工作仰角

月 日
测角精度

月 日
基测检定箱
检测箱性能

月 日
各种连接线

月 日
各种按扭、开关

月 日
通风干湿表（检定、纱布）

月 日
计算机
定期（查）杀病毒

月 日
操作软件维护

月 日
系统软件维护

月 日
打印机维护

月 日
网络（通信）维护

月 日
UPS电源
输入电压、频率

月 日
输出电压、频率、功率

月 日
后备时间

高空气象探测系统设备维护登记簿
月 日
经纬仪
经纬仪性能、安装

月 日
器差检查

月 日
目标物检查

月 日
701雷达
标定检查
水平

月 日
仰角、方位角（固定目标物）

月 日
三轴一致性

月 日
距离零点

月 日
整机
接收机灵敏度

月 日
雷达整机性能检查

月 日
温、湿度检定箱性能检查

月 日
气压检定设备性能检查

月 日
雷达与经纬仪对比

月 日
最低工作仰角、精度检查

月 日
系统、操作软件维护

月 日
其它
备份接收机维护、检查

月 日
备份电源（油机）检查维护

月 日
备份探空仪

月 日
计算机台站参数维护、检查

月 日
超检仪器更换情况

月 日
归档资料维护

高空气象探测系统日常维修工作日志

台站名

维修日期
年 月 日
设备名称

故障现象

对故障原因分析及维修情况

元器件更换情况

本次故障维修的体会

台站环境检查报告书
1、 台站基本参数
台站名称

区站号

台站种类

建站时间
年 月 日
现站址工作时间
年 月 日
现站址
经度
° ´
纬度
° ´
拔海高度
米
详细地址

邮政编码

台站综合评述

建站以来站址的变动情况：

二、台站八方位照片（请将每张照片压缩到小于100K左右）

1、0—45°º 2、45—90°
º

3、90—135°º 4、 135—180°º

5、180—225°º 6、225—270°º

7、270—315°º 8、315—45°º

三、探空最低仰角及障碍物挡角图

说明:
1、照片应在雷达天线所在的平面上拍摄，距离雷达天线的距离不应太远。
2、照片按0—45°、45—90°、90—135°、135—180°、180—225°、225—270°、270—315°、315—45°八个方位进行拍摄，每张照片应有重叠部分，并有显著的标志物。
3、照片要用Adobe Photoshop等图片处理软件进行处理，使每张照片小于100K。
4、文件命名规则：XX省（区、市）XX探空站环境检查报告书。

高 空 气 象 台 站
站 址 勘 察 报 告 书

台 站 名 称:

勘察日期 年 月 日

报送日期 年 月 日

勘察人 职称 单位

中国气象局监制

台站名称

区站号

台站种类

建站时间
年 月 日
现站址开始工作时间
年
现站址
经度
° ´
纬度
° ´
拔海高度
米
详细地址

邮政编码

建站以来站址的变动情况：

申请迁站的理由：

新站名称

新站详细地址

邮编

新址拔海高度
米
经度
° ´
纬度
° ´
新站址综合评述：（新站址的地理位置、水、电、交通、通讯等基础设施情况）

新站址环境状况：（探空环境状态）
新站址净空情况：（航空环境等状况）

新站址电磁环境情况：
新站址土地使用情况：
新站址建设规划情况：

所在地城市规划、建设部门意见：
所在地人民政府意见：
所在地气象主管机构意见：
所在省气象主管机构意见：
国务院气象主管机构意见：
注：所在地人民政府和地方部门应为县以上，所在地气象主管机构应为地级或市

高空气象台站站址勘察报告附件
1.原站址平面布局图
2.原站址四周障碍物挡角和测风最低仰角曲线图
3.原站址四方位照片
4.原站址风玫瑰图
5.新址平面布局图
6.新址四周障碍物挡角图
7.新址四方位照片
8.新址周边环境城市规划图
说明：四方位照片是
东： 45°º—135°º
南：135°º—225°º
西：225°º—315°º
北：315°º—45°º
电解水制氢装置安装（大修）验收证书

设备名称

出厂年月

型 号

启用年月

出厂编号

厂 别

附件名称

备 注

安装测试交接验收意见
生产厂代表意见
使用单位验收意见
主管部门意见

年 月 日

电解水制氢机设备安装（大修）测试检验报告
序号
检 测 项 目
技 术 指 标
检测结果
验收结果
1
氢气产量
2m3

2
氧气产量
1m3

3
氢气纯度（体积比）
>99.5%

4
氧气纯度（体积比）
>99.0%

5
电解槽工作温度
80℃+5

6
回流电解液温度
65℃

7
制氢机温度保护
>85℃报警停机

8
工作压力
1.0MPa

9
制氢机压力保护
>1.1Mpa报警停机

10
贮氢罐压力保护
>0.95Mpa报警停机

11
贮氢罐安全阀保护
>1.4Mpa开启连压

12
氢氧系统压差
≤150mm（液面）

13
电解液浓度
KOH 30%；NaOH 25%

14
单位电耗
≤5.3KWH

15
额定功率

16
额定电压
63—66V

17
额定电流
161A

18
小室电压
≤2.2V

19
气体含水量

20
气体含碱量

21
保压试验
保压24小时，制氢机压力降不大于0.12MPa

22
旋涡泵运转情况

23

安装检测人员
测试验收人员
测试验收单位

年 月 日

水电解制氢设备值班记录表
记录时间： 年 月 日
值班人员：
日 期
月 日
室外温度
室内温度
工作温度
直流电压
直流电流
工作压力
氢气纯度
液位差
储氢压力
备注
时 间
℃
℃
℃
A
V
MPa
%
mm
MPa

小室电压（V）
时 间
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

17
18
19
20
21
22
23
24
25
26
27
28
29
30

值
班
记
事
签名：
年 月 日
注：该记录表是反映设备工作状况的档案，值班人员应认真填写；
每天测量不得少于三次。
水电解制氢设备维护工作日志
台站名 ： 年 月
维护日期
维护项目
处理（结果）意见
签名
月 日
